INSTRUKCJA OBSŁUGI WMN4070TT SAMSUNG

Instrukcja obsługi regulowanego uchwytu ściennego WMN4070TT

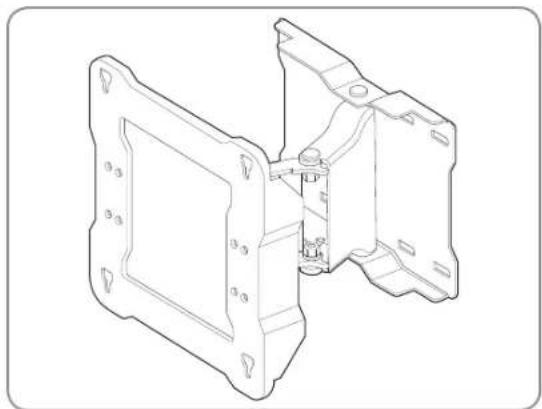

Gotowy uchwyt ścienny

* Należy używać elementów i części dostarczonych z wyrobem.

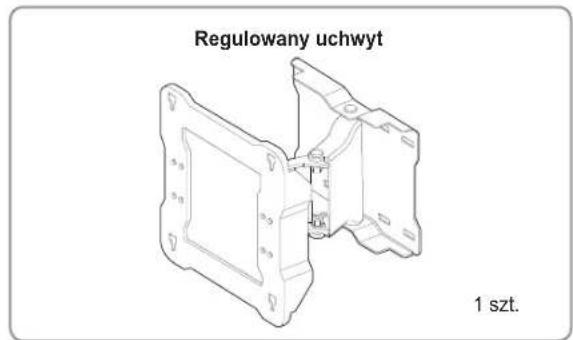

Regulowany uchwyt 1 szt.

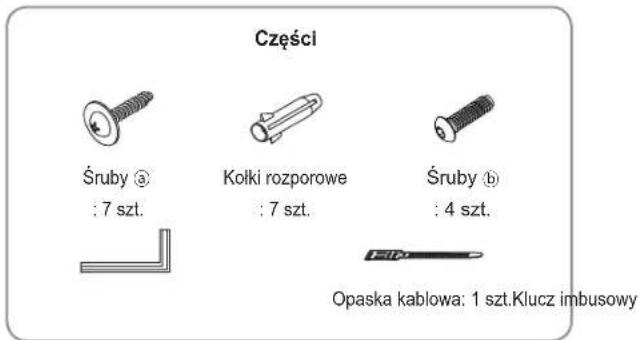

Części Śruby ⓐ : 7 szt. Kołki rozporowe : 7 szt. Śruby ⓑ : 4 szt. Opaska kablowa: 1 szt.Klucz imbusowy

Środki ostrożności

Wyrób powinien instalować pracownik techniczny wskazany przez przedstawiciela handlowego.

Po zakończeniu instalacji pracownik techniczny wskazany przez przedstawiciela handlowego powinien sprawdzić ruchomość i możliwość przemieszczania uchwytu.

Nie wolno wieszać się na zamontowanym uchwycie ani wywierać na niego nadmiernej siły.

1. Dzieci nie powinny przebywać pod zamontowanym uchwytem. Mogłyby się uderzyć w głowę o krawędź uchwytu.
2. Podczas regulacji kąta lub obracania uchwytu należy uważać, aby jego tylna część nie uderzyła w ścianę.

Uszkodzeniu uchwytu i ściany można zapobiec, dołączając gąbki do czterech krawędzi uchwytu.

1. Nie montować uchwytu w gorących, wilgotnych miejscach ani na ścianach zbyt delikatnych, aby wytrzymać obciążenie uchwytem.
2. Nie wkładać rąk do rowka na spodzie telewizora podczas jego montażu na uchwycie ściennym, ponieważ może to spowodować porażenie prądem elektrycznym.
3. Rowek na spodzie telewizora widoczny po odłączeniu statywu należy zakryć osłoną dostarczoną z telewizorem.

Montaż uchwytu ściennego

⚠️ Przed instalacją należy sprawdzić rodzaj ściany przeznaczonej do montażu.

Standardowe wymagania montażowe związane z rodzajem ściany

- Produkt przeznaczony do montażu wyłącznie na ścianie betonowej lub ścianie wewnętrznej o odpowiedniej grubości. Należy zapoznać się z poniższymi rysunkami.

Min. 50 mm MDF: PW ltd. Ze wzmocnieniem Min. 50 mm Min. 10 mm MDF: PW

Min. 30 mm MDF, PW Šciana dekoracryta Min. 10 mm MDF, PW

Min. 25 min MDF, PW (bez uwzgl. grubość płyty kartonowo- glicowe)

-UWAGA
MDF = płyta pilśniowa półtwarda formowana na sucho
PW = sklejka

Šolana dekoracyjna Min. 30 mm Beton Min. 10 mm MDF, FW

Min. 25 mm Ściana żelbetowa (baz uwzgl. grubosc pły karlonowo- gipsowe)

- Produkt nieprzeznaczony do montażu na ścianach bez wzmocnienia lub powierzchniach z płyty kartonowo-gipsowej.

Ścana dekoracyjna Bez wzmocnienia

Ściana z płyty kartonowo-gipsowej Nie montować na ścianie z płyty kartonowo-gipsowej

1 Przymocować regulowany uchwyt do ściany, jak pokazano na rysunku.

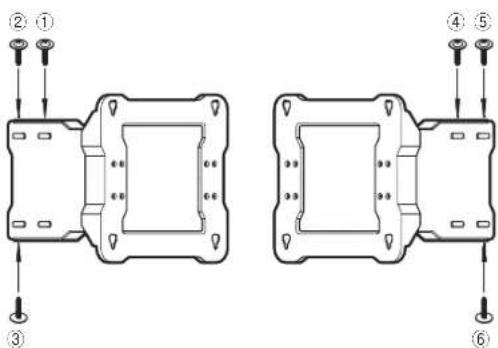

Przymocować regulowany uchwyt do ściany, używając kołków rozporowych i śrub ⑧ od ① do ⑥ w podanej kolejności. Aby ułatwić mocowanie śrub do ściany, można przemieszczać regulowany uchwytu podczas tej czynności. Jeśli kołków rozporowych i śrub nie można przymocować we wskazanych miejscach, należy je przymocować jak najbliżej tych miejsc.

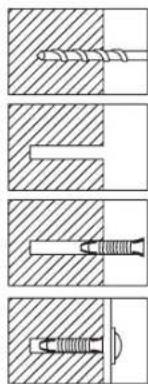

Mocowanie kołków rozporowych i śrub ⓐ

Wywiercić otwór za pomocą wiertła w rozmiarze 9 × 70.

(WMN-2370: 4 × 25)

Wyczyścić wnętrze otworu.

Włożyć zamknięty kolek rozporowy do otworu.

Wyrównać otwór w regulowanym uchwycie z wywierconym otworem i wkręcić śrubę Ⓐ.

* Do wiercenia otworu w ścianie należy używać wiertła o podanej średnicy.

Nieprzestrzeganie tego zalecenia może stwarzać zagrożenie bezpieczeństwa.

Sprawdzić wytrzymałość ściany. Jeśli jest zbyt delikatna, wzmocnić ją przed przymocowaniem do niej uchwytu.
Śruby i kolki rozporowe dostarczone z uchwytem służą do jego mocowania do drewna lub betonu.
Sprawdzić, z jakiego materiału jest wykonana ściana i użyć odpowiednich śrub mocujących w zależności od rodzaju materiału (np. płyta gipsowa, marmur lub blacha żelazna).

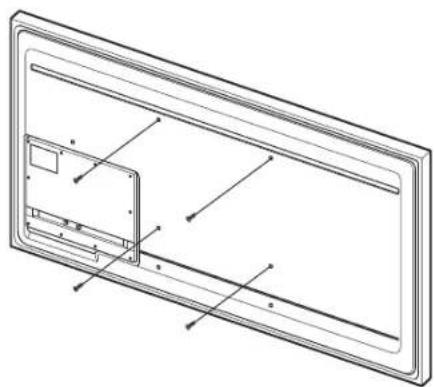

2 Wyjąć śruby z tyłu telewizora i przymocować cztery śruby ⑥ do tylnej części telewizora za pomocą dostarczonego klucza imbusowego w taki sposób, aby każda śruba wystawała na odległość 5 mm. Ta wystająca na 5 mm część jest niezbędna, aby powiesić telewizor na regulowanym uchwycie.

Piaski otwór montażowy TV 5.0

Powiesić telewizor na uchwycie ściennym i upewnić się, że został prawidłowo zamontowany. W tym celu obserwować zamontowany telewizor podczas przemieszczania uchwytu ściennego od lewej do prawej strony.
Podczas mocowania telewizora i regulowania uchwytu ściennego należy uważać, aby nie zranić palców.
Upewnić się, że uchwyt ścienny został dokładnie przymocowany do ściany. Jeśli telewizor upadnie, może dojść do obrażeń ciała lub uszkodzenia telewizora.

3 Wysunąć wsporniki uchwytu ściennego najdalej, jak to możliwe i powiesić telewizor na uchwycie w pozycjach wskazanych na rysunku. W trakcie tej czynności telewizor powinny trzymać dwie osoby.

Po umieszczeniu telewizora na uchwycie ściennym dokładnie dokręcić 4 śruby ⓑ, aby całkowicie przymocować telewizor i uchwyt.

(Siła docisku: 10 - 15 kg)

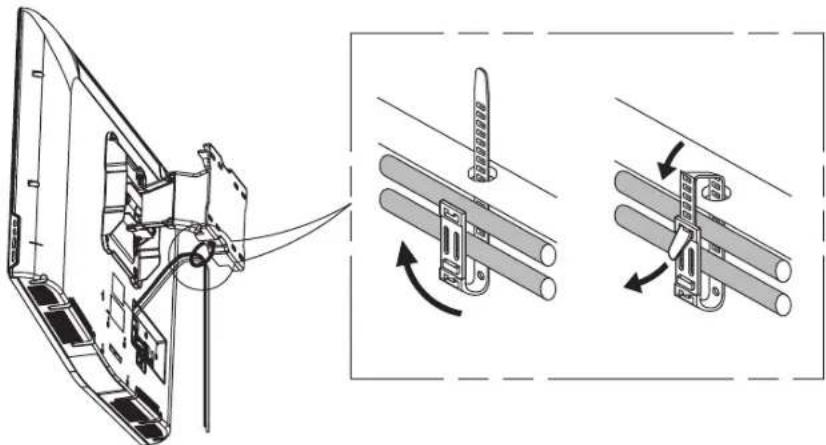

1. Przymocować przewód zasilający i inne przewody za pomocą dołączonej opaski kablowej, jak pokazano na rysunku. Sprawdzić, czy podczas regulacji uchwytu ściennego nie następuje poluzowanie przewodów.

* Po podłączeniu przewodów i wysunięciu regulowanego uchwytu najdalej, jak to możliwe, rozmieścić odpowiednio przewody, używając opaski kabłowej przełożonej przez wskazany otwór w uchwycie, jak pokazano na rysunku.

Przewód nie będzie wówczas kolidował z uchwytem ściennym.

Sprawdzić działanie uchwytu 2 lub 3 razy. Jeśli nie występują problemy, przymocować.

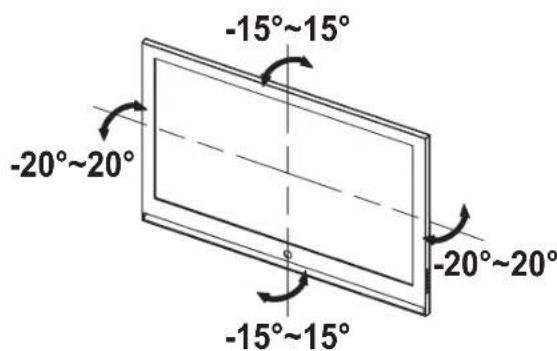

Regulacja kąta uchwytu ściennego

* W uchwycie zastosowano mechanizm płynnego przemieszczania, dzięki czemu ruch uchwytu jest zawsze bardzo płynny.

-15°~15° -20°~20° -15°~15° -20°~20°

Kąt uchwytu należy starannie wyregułować. Użycie nadmiernej siły może spowodować uderzenie wyrobu o ścianę i jego uszkodzenie.

Wyregulować kąt w poziomie, przytrzymując wyrób za obie stro- ny. Regulując kąt w pionie, przytrzymać górną, środkową część wyrobu. Wówczas można płynnie wyregulować kąt.

* Kat można regulować w zakresie -15° \~ 15° w poziomie oraz -20° \~ 20° w pionie. Dopuszczalne ustawienie kąta może się różnic w zależności od modelu.

Dane techniczne produktu

248 200 200 205.2

250 210 110 132 180

214

[ Główna część mocująca ] [ Część mocowana śrubami ]

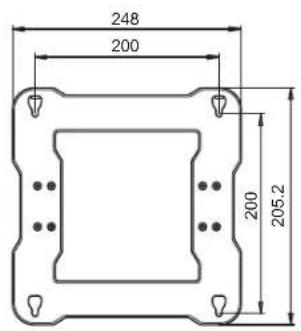

Dane techniczne

Szerokość (mm) 248
Wysokość (mm) 250,2
Głębokość (mm) 53
Masa (kg) 3,9
Wymiary uchwytu ściennego VESA 200 × 200

Wygląd produktu i jego dane techniczne mogą bez uprzedzenia ulec zmianie w ramach udoskonalania wyrobu.
