WMN4070TT - TV duvar aparatı SAMSUNG - Ücretsiz kullanım kılavuzu

Ürün Türü	TV Duvar Braketi
Marka	Samsung
Model	WMN4070TT
Boyutlar (G × Y × D)	248 × 250,2 × 53 mm
Braket Ağırlığı	3,9 kg
VESA Standardı	200 × 200 mm
Güç Kaynağı	Yok (pasif braket)
Dikey Eğim	-15° ile 15° arası
Yatay Dönüş	-20° ile 20° arası
Malzeme	Çelik ve plastik
Renk	Siyah (tipik)
Maksimum Desteklenen Yük	50 kg'a kadar (tahmini)
Uyumlu Duvar Türleri	Beton, ahşap, kontrplak (minimum 50 mm kalınlık)
Paket İçeriği	Ayarlanabilir montaj, vida ⓐ (7), dübel (7), vida ⓑ (4), kablo kelepçesi (1), montaj aleti
Bakım ve Temizlik	Yumuşak, kuru bir bezle silin
Güvenlik	Profesyonel tarafından kurulum, aşırı yüklemeyin, çocukların erişemeyeceği yerde tutun
Yedek Parçalar ve Onarılabilirlik	Vida ve dübeller sağlanmıştır; parçalar üreticiden temin edilebilir

Sık sorulan sorular - WMN4070TT SAMSUNG

WMN4070TT braketi maksimum ne kadar ağırlık taşıyabilir?

Braket, yaklaşık 50 kg'a kadar televizyonları taşıyabilir, ancak TV'nizin özelliklerini ve duvarın dayanıklılığını kontrol edin.

Bu braket hangi duvar türleriyle uyumludur?

Beton, masif ahşap veya minimum 50 mm kalınlığındaki kontrplak üzerine kurulabilir. Alçıpan veya güçlendirilmemiş duvarlar için uygun değildir.

Duvar braketi nasıl doğru şekilde kurulur?

9 mm uçla delikler açın, dübelleri takın, duvar plakasını ⓐ vidalarıyla sabitleyin. Ardından, 4 adet ⓑ vidayı televizyonun arkasına vidalayın, asın ve emniyet vidalarını sıkın.

Braket, televizyonun açısını ayarlamaya izin veriyor mu?

Evet, televizyonu dikey olarak -15° ile 15° arasında eğebilir ve yatay olarak -20° ile 20° arasında döndürebilirsiniz.

Kurulum için hangi aletler gereklidir?

Bir montaj aleti sağlanmıştır. 9 mm uçlu bir matkaba, bir tornavidaya ve muhtemelen bir su terazisine ihtiyacınız olacaktır.

Bu braketi alçıpan bir duvara kurabilir miyim?

Hayır, alçıpan üzerine kurulum önerilmez. Yalnızca beton veya yeterli kalınlıkta ahşap duvarlar uygundur.

Kurulumdan sonra kablolar nasıl gizlenir?

Sağlanan kablo kelepçesini kullanın. Kabloları braket üzerindeki delikten geçirin ve düzgün bir görünüm için kablo kelepçesiyle sabitleyin.

Braket tüm Samsung televizyonlar için uygun mudur?

VESA 200x200 mm uyumlu televizyonlar için tasarlanmıştır. TV'nizin arkasında bu bağlantı noktalarının olduğunu kontrol edin.

Televizyon kurulduktan sonra çocuklar için risk var mı?

Evet, çocuklar başlarını televizyonun kenarına çarpabilir. Onları gözetleyin ve televizyonun altında oynamalarına izin vermeyin.

Duvar braketi nasıl bakım yapılır?

Yumuşak, kuru bir bezle temizleyin. Kaplamaya zarar verebilecek kimyasallardan kaçının.

KULLANIM KILAVUZU WMN4070TT SAMSUNG

Ayarlanabilir Duvara Monte Askı Aparatı Kullanma Kılavuzu WMN4070TT

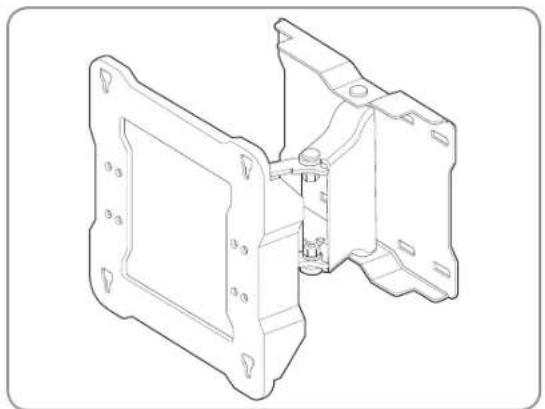

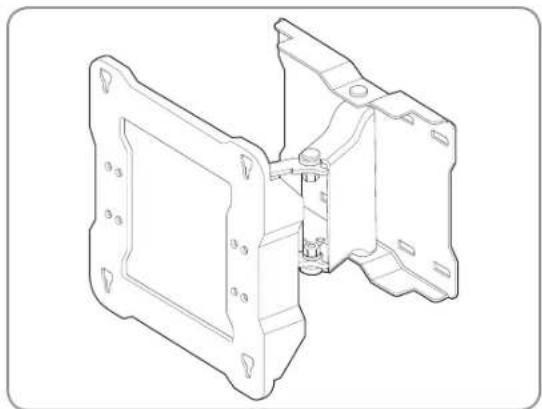

Monte edilmiş görünüm

* Lütfen ürünle birlikte verilen bileşenleri ve parçaları kullandığınızdan emin olun.

Ayarlanabilir duvara monte askı aparatı

Ürünün yetkili satıcınız tarafından belirtilen bir teknisyen tarafından monte edilmesini sağlayın.

Montajdan sonra ürünün başka bir yere monte edilmesi veya değiştirilmesi gerekirse, bunun yetkili satıcınız tarafından belirtilen bir teknisyen tarafından yapılmasını sağlayın.

Monte edilmiş ürüne asılmayın veya ürünü darbeye maruz bırakmayın.

1. Monte edilmiş ürünün altında çocukların oyun oynamasına izin vermeyin. Çocukların kafası ürünün kenarına çarpabilir.
2. Ürünün açısını ayarlarken veya ürünü çevirirken dikkatli olun; ürünün arka tarafı duvara temas edebilir.
   (Ürünün 4 kenarına sünger yapıştirarak ürünün ve duvarın zarar görmesini önleyebilirsiniz.)
3. Ürünü sıcak, nemli bir konuma veya ürünün ağırlığını taşıyamayacak kadar zayıf bir duvara monte etmeyin.
4. Televizyonu duvara monte askı aparatına takarken elinizi televizyonun alt tarafından akınlığa sokmayın, aksi halde elektrik çarpabilir.
5. Televizyonun alt tarafından standı çıkardıktan sonra görünür hale gelen açıklığı televizyon ile birlikte verilen kapak ile kapattığınızdan emin olun.

Askı aparatının duvara montajı

⚠ Takmadan önce duvarın türünü kontrol edin.

Duvar Türüne Göre Standart Montaj Gereksinimleri

- Yalnızca beton veya yeterli kalınlıktaki iç duvara monte edilebilir. Aşağıdaki şemalara bakın.

• NOT
  MDF = Orta Yoğunlukta Lifli Levha PW = Kontrplak

- Güçlendirmeli duvar veya harçsız duvar yüzeylerine monte edilemez.

1 Ayarlanabilir askı aparatını şekilde gösterildiği gibi duvara sabitleyin.

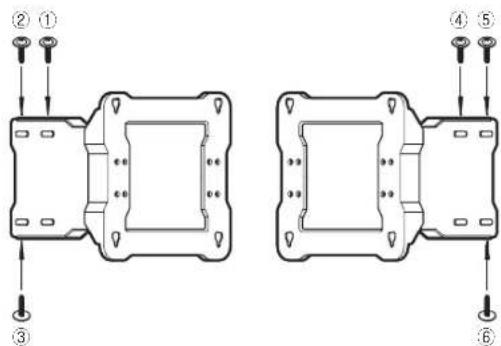

Ayarlanabilir askı aparatını dübeller ve vidalar ③ ile ①'den ⑥'ya kadar bu sırayla duvara sabitleyin. (Vidaları duvara sabitlerken ayarlanabilir askı aparatını hareket ettirerek vida-ları daha kolay sıkabilirsiniz.)

Eğer dübelleri ve vidaları belirtilen konumlarda sıkamıyorsanız, mümkün olan en yakın konumda sıkın.

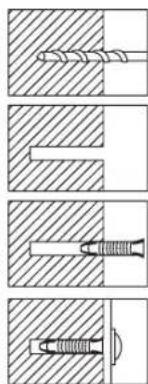

Dübelleri ve vidaları sabitleme ⓐ

9X70 matkap ucu kullanarak bir delik açın. (WMN-2370: 4X25)

Deliğin içini temizleyin.

Ürünle birlikte verilen dübeli deliğin içine yerleştirin.

Ayarlanabilir askı aparatını delikle hizalayın ve vidayı ⓐ sıkın.

* Duvara matkapla delik açarken, belirtilen çapta bir matkap ucu kullandığınızdan emin olun.

Aksi halde ürün güvenli bir şekilde monte edilemeyebilir.

Duvarın gücünü kontrol edin ve duvar yeteri kadar güçlü değilse, ürünü monte etmeden önce duvarı sağlamlaştırın.
Ürünle birlikte verilen vidalar ve dübeller ürünü ahşap veya beton duvara sabitlemek üzere tasarlanmıştır.
Duvarın malzemesini kontrol edin ve kartonpiyer, mermer veya demir levha gibi çeşitli malzemelerden hangisi kullanılmışsa ona uygun sabitleme vidaları kullanın.

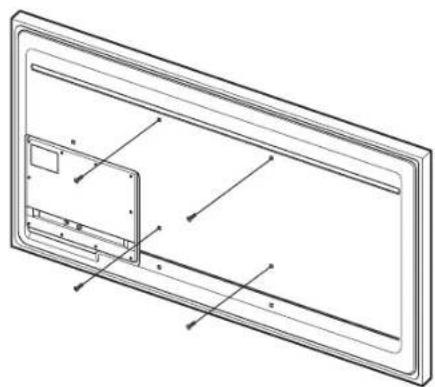

2 Televizyonun arkasındaki vidaları çıkarın ve 4 vidayı ⑤ ürünle birlikte verilen montaj aleti ile vidaların her birinin kafası yaklaşık 5 mm dışarıda kalacak şekilde televizyonun arkasına takın. Televizyonu ayarlanabilir askı aparatına asmak için en az 5 mm vida çıkıntısı gereklidir.

Televizyonu duvara monte askı aparatına asın ve askı aparatını soldan sağa hareket ettirirken televizyonu gözlemleyerek televizyonun doğru şekilde takılıp takılmadığını kontrol edin.
Televizyonu takarken veya duvara monte askı aparatını ayarlarken parmaklarını zı incitmemeye dikkat edin.
Duvara monte askı aparatını duvara sıkıca sabitlediğinizden emin olun. Televizyonun düşmesi yaralanmaya veya ürünün zarar görmesine neden olabilir.

3 Duvara monte askı aparatının braketlerini mümkün olduğunca öne doğru çekin ve televizyonu iki kişi tutarak şekilde gösterildiği gibi askı aparatına asın.

Televizyonu duvara monte askı aparatına sabitledikten sonra 4 vidayı ⑤ sıkın ve televizyonun ve duvara monte askı aparatinın tamamen sabitlenmiş olduğundan emin olun.

(Sıkma gücü: 10 \~ 15 kg)

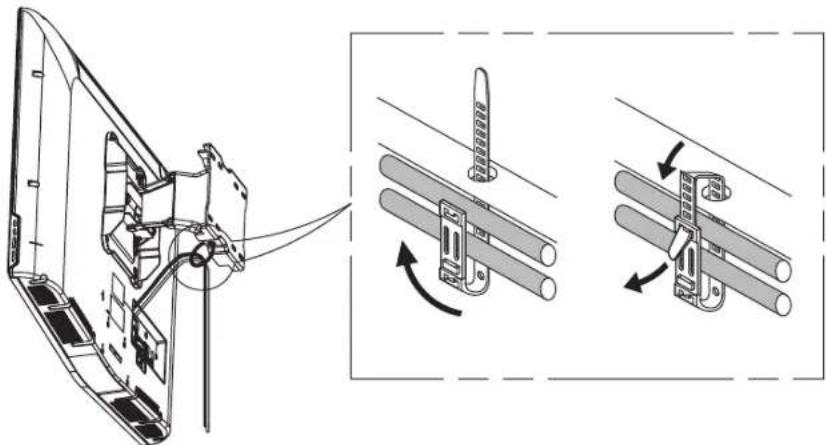

1. Elektrik kablosunu ve diğer kabloları ürünle birlikte verilen kablo bağlı ile şekilde gösterildiği gibi bağlayın ve duvara monte askı aparati ayarlandığında kabloların gevşemediğinden emin olun.

* Kabloları bağladıktan ve ayarlanabilir askı aparatını mümkün olduğunca öne doğru çekitken sonra, ayarlanabilir askı aparatındaki belirtilen delikten geçirilmiş olan kablo bağını kullanarak kabloları şekilde gösterildiği gibi düzenleyin. Böylece kablo askı aparatına temas etmez. Düzgün çalışıp çalışmadığını 2 veya 3 kez kontrol edin ve sorun yoksa duvar çitasını sabitleyin.

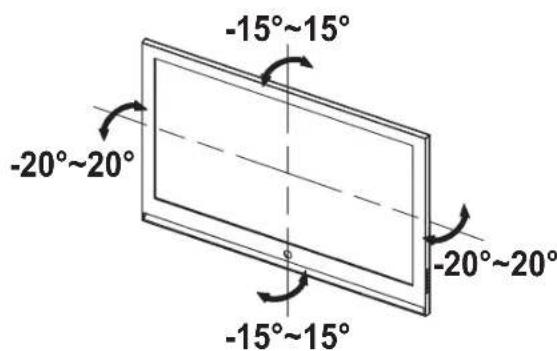

Duvara monte askı aparatının açısını ayarlama

* Bu ürün Kolay Hareket Mekanizması ile donatılmıştır ve bu sayede daima kolayca hareket eder.

Ürünün açısını dikkatlice ayarlayın. Fazla güç kullanmak ürünün duvara çarpmasına ve zarar görmesine neden olabilir.

Yatay açıyı ürünün her iki tarafını tutarak ayarlayın. Dikey açıyı ayarlarken ürünün tepe merkezini tutun. Ardından açıyı kolayca ayarlayabilirsiniz.

* Açıyı yatay olarak maks. -15° \~ 15° ve dikey olarak maks. -20° \~ 20° olacak şekilde ayarlayabilirsiniz. İzin verilen ayarlanabilir açı modele bağlı olarak değişebilir.

Ürün özellikleri

[ Ana Gövde Sabitleme Parçası ] [ Vida Sabitleme Parçası ]

Özellikler

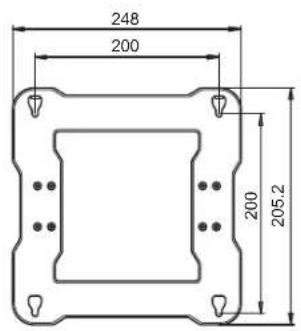

Genişlik (mm) 248
Yükseklik (mm) 250,2
Derinlik (mm) 53
Ağırlık (kg) 3,9
Duvara monte askı aparatı VESA özellikleri 200	X 200

Ürünün görünümü ve özellikleri ürün geliştirme amacıyla önceden haber verilmeksizin değiştirilebilir.
