用户手册 WMN4070TT SAMSUNG

零件 螺钉① : 7 件 锚固件 : 7 件 螺钉② : 4 件 束线带: 1 件装配工具

安全预防措施

请确保由经销商指定的安装工程师安装产品。

安装后，请务必让经销商指定的安装工程师移动或更换产品。

请勿吊挂在已安装的产品上，避免对产品造成冲击。

1. 安装时，请勿让儿童在产品下方玩耍。孩子们的头可能会碰到产品的边缘。
2. 调整角度或旋转产品时要小心，因为产品背面可能会与墙壁接触。
   （您可以通过在产品的4个边缘贴上海绵来防止损坏产品和墙壁。）
3. 请勿将产品安装在炎热、潮湿的地方或无法承受产品重量的薄弱墙壁上。
4. 在将电视安装到壁挂支架上时，请勿将手插入电视底部的凹槽中，否则可能会导致触电。
5. 请确保使用电视随附的单独盖，将电视底部的凹槽盖住，该凹槽在卸下支架后会显露。

简体中文

安装壁挂支架

本安装前应检查墙壁的类型。

不同墙壁类型的标准安装要求

· 仅可安装在混凝土墙壁或者有足够厚度的内墙上。请参考下图。

最小 50 mm MDF、 PW 等 合加固层 最小 50 mm 最小 10 mm MDF、PW

最小 30 mm MDF、PW 艺术墙 最小 10 mm MDF、PW

-说明
MDF = 中密度纤维板 PW = 夹板

艺术墙 最小 30 mm 混凝土 最小 10 mm MDF、PW

最小 25 mm 预拌混凝 土墙 （石膏板厚 度除外）

· 不得安装在未经加固的墙壁或者石膏板墙面上。

艺术墙 不含 加固层 X

石膏板 不得安装在石膏板墙面上

1 如图所示，将可调支架固定到墙壁。

用锚固件和螺钉 ⓐ，以从 ① 到 ⑥ 的顺序将可调支架固定到墙壁上。（在将螺钉紧固到墙上的同时移动可调支架，使紧固螺钉更容易。）

如果无法在指定位置紧固锚固件和螺钉，请将其紧固在最近的可用位置。

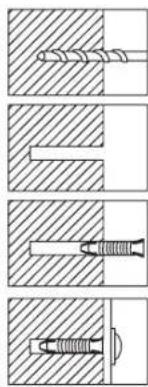

固定锚固件和螺钉 a

* 在墙上钻孔时，务必使用指定直径的钻头。否则可能导致安全问题。

检查墙的强度，如果墙不够坚固，在将产品安装到墙上之前应加固墙壁。
用产品随附的螺钉或锚固件将产品固定在木质或混泥土墙壁上。
检查墙壁材料（如石膏板、大理石或铁板），并根据材料类型使用适当的固定螺钉。

2 用附带的装配工具将螺钉从电视的背部拆下并将 4 颗螺钉 ⓑ 紧固到电视的背部，直至每颗螺钉突起 5mm。要将电视挂在可调支架上，必须至少要有 5 mm 的突起部分。

平坦型紧固孔 TV 5.0

将电视挂在壁挂支架上，从左向右移动壁挂式电视架时，通过观察装配好的电视，确保电视已正确安装到壁挂支架上。
安装电视或调整壁挂支架时，注意不要伤到手指。
务必将壁挂支架牢固地固定在墙上。如果电视机掉落，可能会导致人身伤害或产品损坏。

3 尽可能向前拉动壁挂支架，并将电视悬挂在指定位置，如图所示，在该过程中让两个人握住电视。

将电视固定到壁挂支架上后，拧紧 4 颗螺钉 ⓑ，使电视和壁挂支架完全固定。（紧固力：10 \~ 15 Kg）

4 如图所示，用随附束线带将电源线和其他缆线系好，并确保调整壁挂支架时缆线不会松动。

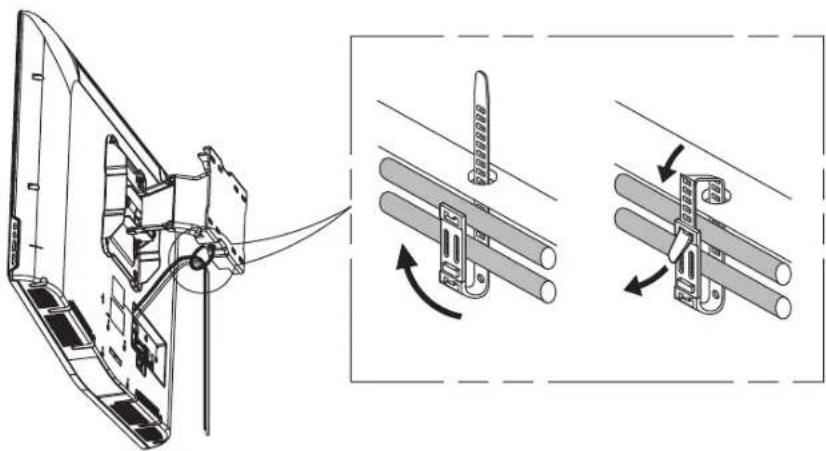

* 连接缆线并尽可能向前拉动可调支架后，使用穿过可调支架上指定孔的缆线束线带布置缆线，如图所示。

这样缆线就不会干扰壁挂支架。

检查操作 2 或 3 次，如果没有问题，则固定墙壁模塑件。

调整壁挂支架角度

* 本产品采用了平稳的移动机构，使其移动非常平稳。

-15°~15° -20°~20° -15°~15° -20°~20°

小心调整产品的角度。过度用力可能会导致产品碰到墙壁而损坏。握住产品两侧，调整水平角度。调整产品垂直角度时，握住产品顶部的中心。然后就可以顺畅地调整角度。

* 水平可调整的角度范围为 -15^ 15^ ，垂直可调整的角度范围为 -20^ 20^ 。允许的可调角度可能因型号而异。

产品规格

248 200 200 205.2

250 210 110 132 180

214

[主体固定件] [螺钉固定件]

规格

宽度(mm)248
高度(mm)250.2
深度(mm)53
重量(Kg)3.9
壁挂支架 VESA 规格 200 X	200

产品外观及规格如有更改，恕不另行通知。

可調式牆壁安裝座使用者指南 WMN4070TT

完成後的牆壁安裝座

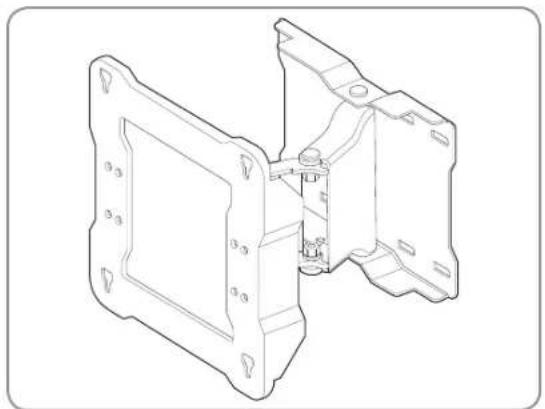

可調式安裝座 1個

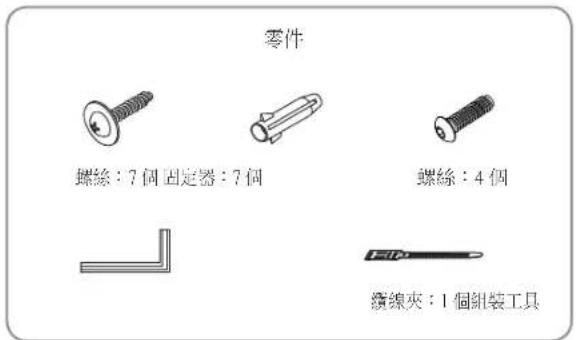

零件 螺絲：7個固定器：7個 螺絲：4個 續線夾：1個絵裝工具

安全注意事項

務必由經銷商指定的安裝工程師安裝產品。

務必由經銷商指定的安裝工程師在安裝產品後移動或 更換產品。

請勿在安裝的產品上掛東西並避免撞擊產品。

1. 產品安裝後，請勿讓小孩在產品下方玩耍。小孩的頭部可能會撞到產品邊緣。
2. 請小心調整角度或旋轉產品，因為產品後側可能會碰觸牆壁。
   (您可以在產品的4個邊緣貼上海綿，以防損壞產品和墻壁。)
3. 請勿在炎熱、潮濕的位置或無法承受產品重量的脆弱墻壁安裝產品。
4. 將電視安裝到牆壁上時，請勿將手插入電視底部的溝槽中，因為這可能會造成觸電。
5. 移動支架後，務必使用電視隨附的獨立蓋子蓋上電視底部露出的溝槽。

繁體中文

安裝牆壁安裝座

△安裝前查看牆壁的類型。

各牆壁類型的標準安裝需求

· 只可安裝在水泥牆壁或厚度足夠的室內裝飾牆。請參閱下圖。

最少50公差 MLDF、 PW等： 线圈氧化 最少 50公差 最少10公差 MDC·PW

整纹體 最少30公差 MDF·PW 最少10公差 MDF·PW

最少30公差 水泥 最少10公差 MDF·FW

最少 25公管 混合的水泥滴 （石窗板厚度 除外）

· 不可安裝在未經強化的牆壁或石膏板表面上。

MDI-PW□□□ 0-24 公差

藝就體 未經 強化

石膏板 不可安装在石膏板上

1 將可調式安裝座固定在牆壁上，如圖所示。

使用固定器和螺絲 ⑥ 按照從 ① 到 ⑥ 的順序將可調式安裝座固定在牆壁上。(將螺絲鎖緊在牆壁上時，同時移動可調式安裝座，可以更輕鬆地鎖緊螺絲，)

若您無法按照指定位置鎖緊固定器和螺絲，請盡可能在最近的位置鎖緊。

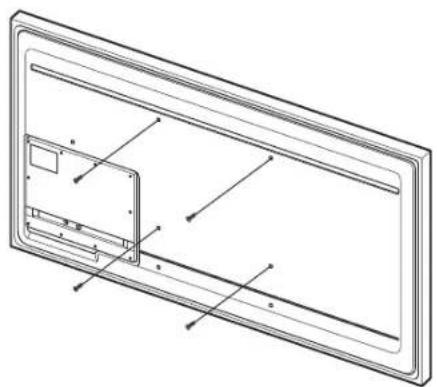

固定固定器和螺絲 ⓐ

若您在牆壁上鑽孔，務必使用指定直徑的鑽頭。

若無法這麼做，可能會造成安全問題。

檢查牆壁強度，若牆壁強度不夠，請先強化牆壁，再將產品安裝在牆壁上。
▲ 產品隨附的螺絲和固定器是用來將產品固定在木頭或水泥上。
檢查牆壁材質，並根據塑膠板、大理石、鐵板等材質類型使用合適的固定螺絲。

2 從電視後側取下螺絲，並使用隨附的組裝工具將4個螺絲⑥鎖緊在電視後側，直到每個螺絲凸出5公釐為止。若要將電視掛在可調式安裝座上，必須留下至少5公釐的凸出部分。

扁形鎖孔 TV 5.0

▲ 將電視掛在牆壁安裝座上，並且務必左右移動牆壁安裝座，觀察組裝後的電視，以檢查電視是否已正確安裝在牆壁安裝座上。
▲ 安裝電視或可調式牆壁安裝座時，請小心不要傷到手指。
▲ 務必將牆壁安裝座牢牢固定在牆壁。若電視掉落，可能會造成受傷或損壞產品。

3 向前盡可能拉出牆壁安裝座支架，並按照圖中顯示的指定位置將電視掛在牆壁安裝座上，同時要有2人握住電視。

▲ 將電視固定在牆壁安裝座後，牢牢鎖緊 4 個螺絲 ⑥，讓電視和牆壁安裝座完全鎖緊。 (鎖緊力：10～15 公斤)

4 按照圖中所示，使用隨附的纜線夾夾住電源線和其他纜線，並確認調整牆壁安裝座時纜線不會鬆脫。

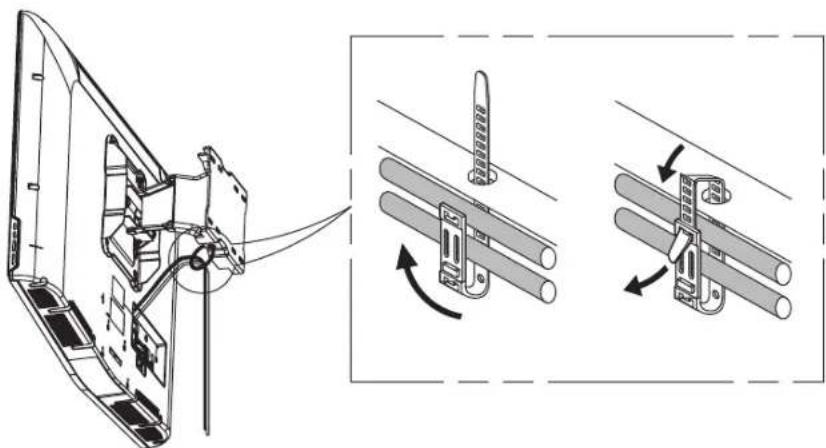

連接纜線並盡可能向前拉出可調式安裝座後，使用纜線夾整理已穿過可調式安裝座中指定孔洞的纜線，如圖所示。纜線就不會干擾牆壁安裝座。

檢查操作2或3次，如果沒有問題，請固定牆壁塑模。

調整牆壁安裝座角度

* 本產品採用順暢移動機制，可永遠非常順暢地移動。

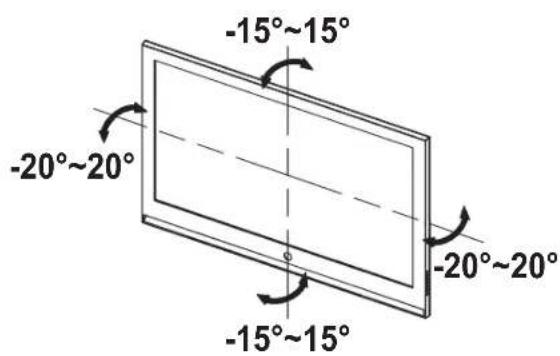

-15°~15° -20°~20° -15°~15° -20°~20°

仔細調整產品角度。過度施力可能會造成產品撞擊牆壁並損壞。握住產品兩側可調整水平角度。調整垂直角度時，請握住產品的上方中央。然後您就可以順暢調整角度。

* 您最多可以調整 -15° \~ 15° 的水平角度與最多 -20° \~ 20° 的垂直角度。根據型號不同，允許的可調整角度也可能不同。

產品規格

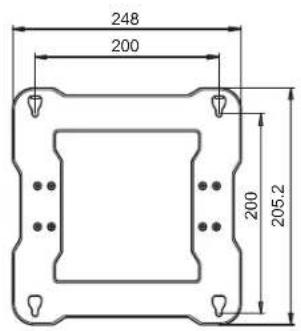

248 200 200 205.2

250 210 110 132 180

214

[主體固定部分][螺絲固定部分]

規格

寬度(公釐)248
高度(公釐)250.2
長度(公釐)53
重量(公斤)3.9
牆壁安裝座 VESA 規格 200 X 200

可為了產品改善目的變更產品外觀和規格，恕不事先通知。
