MANUALE UTENTE WMN4070TT SAMSUNG

Guida dell'utente del supporto a parete regolabile WMN4070TT

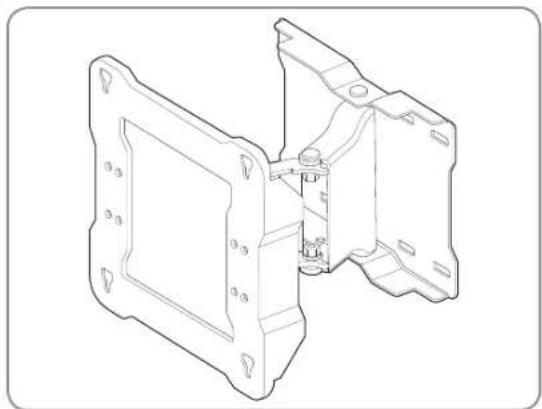

Supporto a parete completo

* Assicurarsi di usare i componenti e le parti forniti con il prodotto.

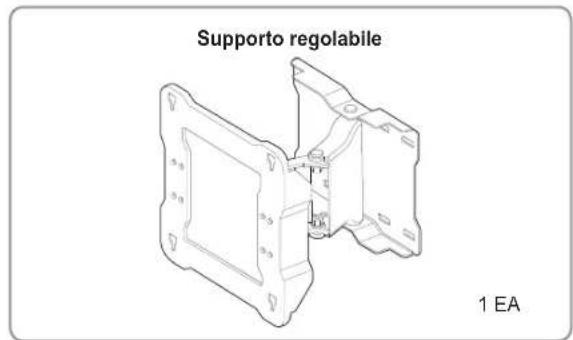

Supporto regolabile 1 EA

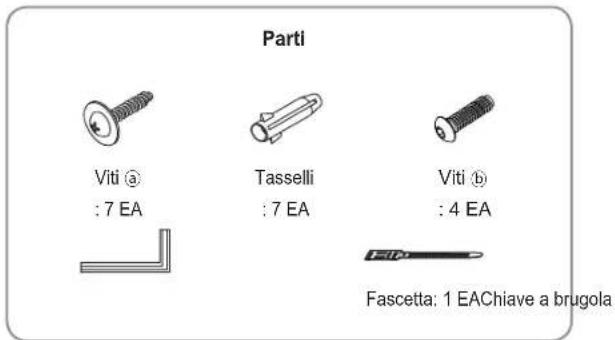

Parti Viti ⓐ : 7 EA Tasselli : 7 EA Viti ⓑ : 4 EA Fascetta: 1 EAChiave a brugola

Precauzioni di sicurezza

Assicurarsi che il prodotto venga installato da un tecnico dell'installazione indicato dal fornitore.

Assicurarsi che dopo l'installazione il prodotto venga spostato o sostituito da un tecnico dell'installazione indicato dal fornitore.

Non appendersi al prodotto installato ed evitare di urtarlo.

1. Non consentire ai bambini di giocare sotto il prodotto installato. Potrebbero urtare la testa contro il bordo del prodotto.
2. Prestare attenzione quando si regola l'angolo o si ruota il prodotto perché la parte posteriore potrebbe essere a contatto con la parete.
3. Non consentire ai bambini di giocare sotto il prodotto installato. Potrebbero urtare la testa contro il bordo del prodotto.
4. Prestare attenzione quando si regola l'angolo o si ruota il prodotto perché la parte posteriore potrebbe essere a contatto con la parete.
   (Per non danneggiare il prodotto e la parete, è possibile applicare dei gommini ai 4 angoli del prodotto.)
5. Non installare il prodotto in un luogo caldo e umido o su una parete che non è in grado di sostenere il peso del prodotto.
6. Non inserire la mano nella scanalatura presente nella parte inferiore della TV durante l'installazione sul supporto a parete per non subire scosse elettriche.
7. Coprire la scanalatura, che diventa visibile quando si rimuove il sostegno, con la copertura fornita.

Installazione del supporto a parete

⚠ Prima di iniziare, verificare il tipo di parete su cui eseguire l'installazione.

Requisiti di installazione standard per tipo di parete

- Installare solo su una parete in cemento o una parete interna di spessore sufficiente. Vedere gli schemi sottostanti.

Min. 50 mm MDF, PW, ecc. Con inforzo Min. 50 mm Min. 10 mm MDF, PW

Min. 30 mm MDF, PW Pareto divisoria Min. 10 mm MDF, PW

Min. 25 mm MDF, PW (escluso spessore parete a seoco)

• NOTA
  MDF = Medium Density Fiberboard (Pannello di fibra a media densità) PW = Plywood (Compensato)

Parete diviscria Min. 30 mm Cemento Min. 10 mm MDF, PW

Min. 25 mm Parete mista cemento (escluso spessore parete a secco)

- Non installare su pareti non rinforzate o superfici a secco.

MDF, PW, Cemento 0:24 mm

Parete divisoria Senza mtorzo X

Parate a secco Non installare su pareti a secco

1 Fissare il supporto regolabile sulla parete come illustrato nella figura.

Fissare il supporto regolabile sulla parete con i tasselli e le viti ① da ① a ⑥ in questo ordine. (Per serrare meglio le viti sulla parete, spostare il supporto regolabile durante l'operazione.)

Se non è possibile serrare i tasselli e le viti nelle posizioni specificate, serrarli il più vicino possibile a tali posizioni.

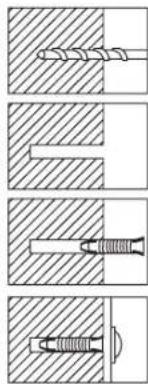

Fissaggio dei tasselli e delle viti a

Praticare un foro usando una punta del trapano 9X70. (WMN-2370: 4X25)

Pulire l'interno del foro.

Inserire nel foro il tassello fornito.

Allineare il supporto regolabile al foro e serrare la vite ⓐ.

* Quando si pratica un foro nella parete, assicurarsi di usare una punta del trapano del diametro specificato.

In caso contrario, potrebbe verificarsi un problema di sicurezza.

Verificare la robustezza della parete e, se non risulta abbastanza forte, rinforzarla prima di installare il prodotto.
Le viti e i tasselli forniti con il prodotto sono destinati a fissare il prodotto su legno o cemento.
Verificare il materiale della parete e utilizzare le viti appropriate in base a esso, ovvero cartongesso, marmo o lastra in ferro.

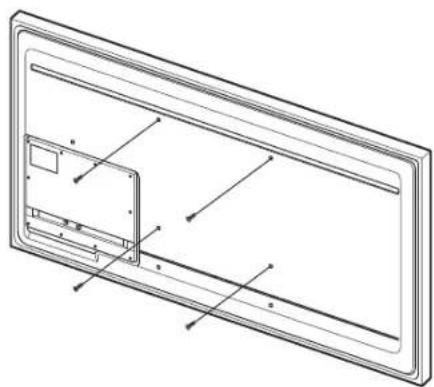

2 Rimuovere le viti dalla parte posteriore della TV e fissare le 4 viti ⓑ sulla parte posteriore della TV con la chiave a brugola fornita finché ogni vite non sporge di 5 mm. Per appendere la TV sul supporto regolabile, è necessaria una sporgenza di almeno 5 mm.

Foro di fissaggio piano TV 5.0

Appendere la TV sul supporto a parete e verificare che sia stata installata correttamente osservandola mentre si muove il supporto a parete da sinistra a destra.
Fare attenzione a non procurarsi lesioni alle dita quando si installa la TV o si regola il supporto a parete.
Assicurarsi che il supporto a parete sia saldamente fissato alla parete. Se la TV dovesse cadere, si rischiano lesioni personali o danni al prodotto.

3 Tirare le staffe del supporto a parete il più avanti possibile e agganciare la TV nelle posizioni specificate come illustrato nella figura. La TV deve essere sorretta da 2 persone.

Dopo aver fissato la TV sul supporto a parete, serrare saldamente le 4 viti ⑥ in modo che la TV e il supporto a parete siano saldi.

(Forza di serraggio: 10 \~ 15 kg)

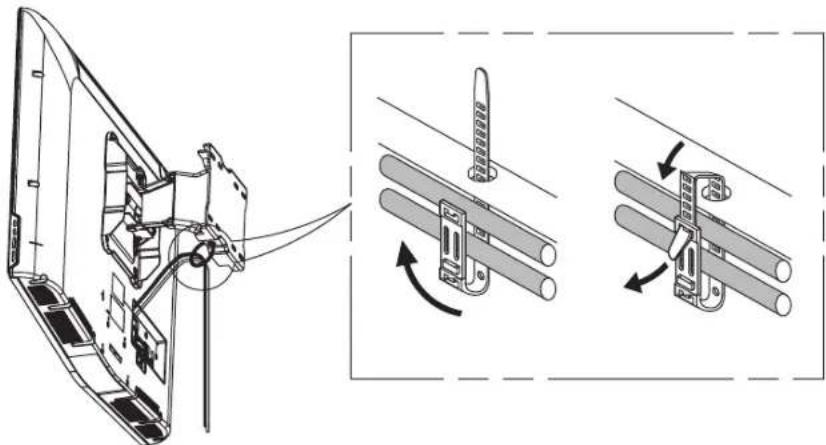

1. Legare il cavo di alimentazione e gli altri cavi con la fascetta fornita come illustrato nella figura e assicurarsi che non si allentino durante la regolazione del supporto a parete.

* Dopo aver collegato i cavi e tirato il più avanti possibile il supporto a parete, sistemare i cavi con la fascetta fatta passare attraverso il foro specificato nel supporto regolabile, come mostrato nella figura.

In questo modo, il cavo non interferirà con il supporto a parete.

Verificare l'operazione almeno 2 o 3 volte e, se non si rilevano problemi, fissare la modanatura.

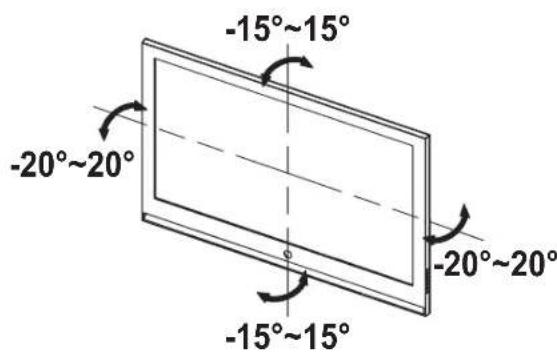

Regolazione dell'angolo del supporto a parete

* Il prodotto è dotato di un meccanismo che favorisce il movimento.

-15°~15° -20°~20° -15°~15° -20°~20°

Regolare l'angolo del prodotto con attenzione. Usando una forza eccessiva si rischia di urtare il prodotto alla parete e di danneggiarlo.

Regolare l'angolo orizzontale sostenendo il prodotto per entrambi i lati. Quando si regola l'angolo verticale, sostenere il centro superiore del prodotto. A questo punto, è possibile regolare l'angolo in modo omogeneo.

* È possibile regolare l'angolo fino a -15° \~ 15° orizzontalmente e fino a -20° \~ 20° verticalmente. L'angolo regolabile consentito può variare in base al modello.

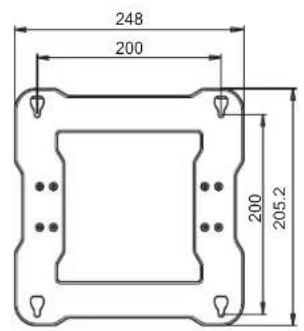

Specifiche del prodotto

248 200 200 205.2

250 210 110 132 180

214

[ Fissaggio corpo principale ] [ Fissaggio viti ]

Specifiche

Larghezza (mm) 248
Altezza (mm) 250,2
Profondità (mm) 53
Peso (kg) 3,9
Specifiche VESA del supporto a parete 200 X 200

Le specifiche e l'aspetto del prodotto sono soggetti a modifiche senza preavviso per scopi di miglioramento del prodotto.
