MANUAL DE USUARIO WMN4070TT SAMSUNG

Guía del usuario para el soporte mural ajustable WMN4070TT

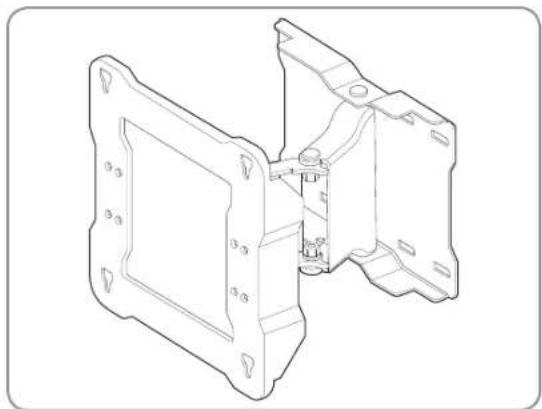

Soporte mural terminado

* Asegúrese de utilizar los componentes y piezas suministrados con el producto.

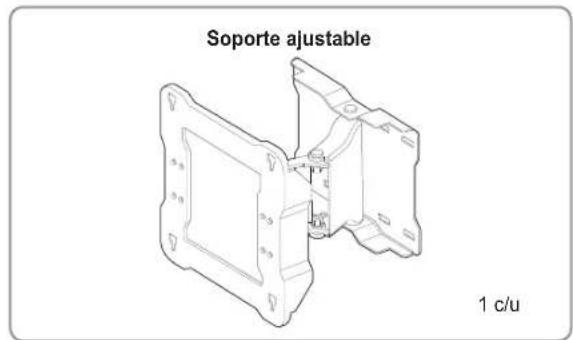

Soporte ajustable 1 c/u

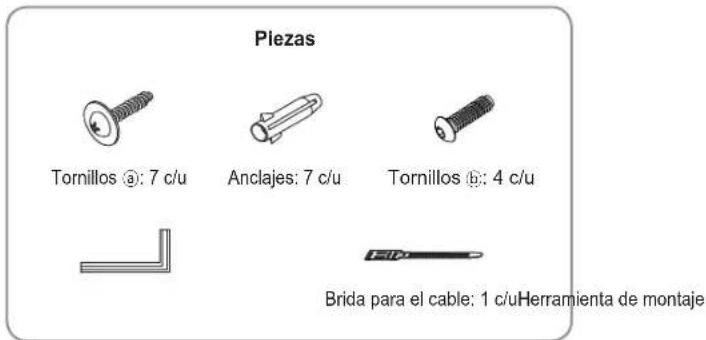

Piezas Tornillos @: 7 c/u Anclajes: 7 c/u Tornillos @: 4 c/u Brida para el cable: 1 c/u Herramienta de montaje

Precauciones de seguridad

Asegúrese de que un técnico de instalación especificado por su distribuidor instale el producto.

Asegúrese de que un técnico de instalación especificado por su distribuidor mueva o sustituya el producto después de la instalación.

No se cuelgue del producto instalado y evite impactos contra el producto.

1. No deje jugar a niños debajo del producto cuando esté instalado. Pueden golpearse la cabeza contra el borde del producto.
2. Tenga cuidado cuando ajuste el ángulo o gire el producto porque la parte posterior de este puede entrar en contacto con la pared.
   (Puede evitar dañar el producto y la pared si fija esponjas a los 4 bordes del producto).
3. No instale el producto en un lugar caliente y húmedo o en una pared débil incapaz de soportar el peso del producto.
4. No inserte la mano en la ranura de la parte inferior del televisor mientras instala el televisor en el soporte de pared; podría recibir una descarga eléctrica.
5. Asegúrese de cubrir con la cubierta separada suministrada con el televisor la ranura de la parte inferior del televisor visible tras retirar el soporte.

Instalación del soporte mural

⚠ Compruebe el tipo de pared antes de la instalación.

Requisitos de la instalación estándar según el tipo de pared

- Solo se puede utilizar una pared de cemento o una pared interior con el grosor suficiente. Consulte las siguientes ilustraciones.

Min. 50 mm MDF, PW, etc. Con refuerzo Min. 50 mm Min. 10 mm MDF, PW

Min. 25 mm MDF, PW (excluido el grosor de la placa de yeso)

- NOTA

MDF = Tableros de fibra de madera de densidad media PW = Madera contrachapada

Cara pared Min. 30 mm Comondo Min. 10 mm MDF, PW

Min. 25 mm Pared de cemento mixta (excluido el grosor de la placa de yesc)

- No se puede instalar en paredes sin refuerzo o superficies de placa de yeso.

Placa de yeso No se puede instalar en placa de yeso

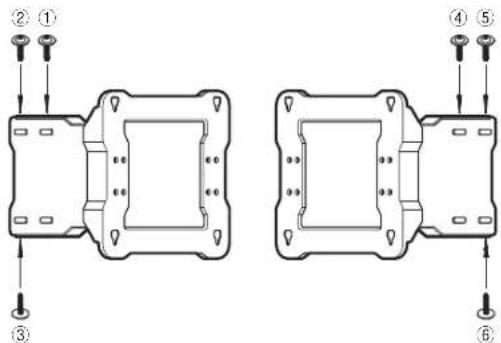

1 Fije el soporte ajustable a la pared como se muestra en la figura.

Fije el soporte ajustable a la pared con anclajes y tornillos ④ del ① al ⑥ en este orden. (Mover el soporte ajustable mientras se sujetan los tornillos a la pared facilita la fijación de los tornillos).

Si no puede fijar los anclajes y tornillos en las posiciones especificadas, sujételos en las posiciones más cercanas posibles.

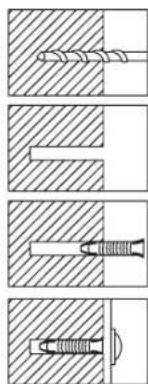

Fijación de los anclajes y tornillos a

Perfore un orificio con una broca 9X70. (WMN-2370: 4X25)

Limpie el interior del orificio.

Introduzca el anclaje cerrado en el orificio.

Alinee el soporte ajustable con el orificio y sujete el tornillo ⓐ.

* Cuando perfore un agujero en la pared, asegúrese de utilizar una broca con el diámetro especificado.

Si no lo hace, puede producirse un problema de seguridad.

Compruebe la resistencia de la pared y, si esta no es lo suficientemente fuerte, refuércela antes de instalar el producto.
Los tornillos y anclajes suministrados con el producto son para fijar el producto sobre madera u hormigón.
Compruebe el material de la pared y utilice tornillos de fijación adecuados dependiendo del tipo de material, como placa de yeso, mármol o hierro.

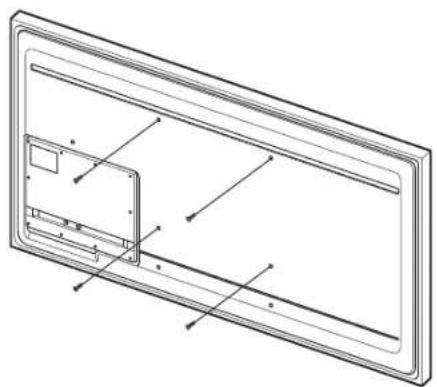

2 Retire los tornillos de la parte posterior del televisor y fije los 4 tornillos ^b a la parte posterior del televisor con la herramienta de montaje incluida hasta que cada uno de los tornillos sobresalga unos 5 mm. Para colgar el televisor en el soporte ajustable, es necesario que sobresalga una longitud de al menos 5 mm.

Orificio de sujeción plano TV 5.0

Cuelgue el televisor en el soporte mural y asegúrese de comprobar si se ha instalado correctamente en el soporte observando el televisor ensamblado mientras mueve el soporte mural de izquierda a derecha.
Tenga cuidado de no lastimarse los dedos al instalar el televisor o ajustar el soporte mural.
Asegúrese de fijar firmemente el soporte mural a la pared. Si el televisor se cae, podrían producirse lesiones o daños en el producto.

3 Tire de las abrazaderas del soporte mural lo más hacia adelante posible y cuelgue el televisor en el soporte de pared en las posiciones especificadas como se muestra en la figura mientras 2 personas sostienen el televisor.

▲ Después de fijar el televisor al soporte mural, sujete firmemente los 4 tornillos ⑤ de manera que el televisor y el soporte queden totalmente fijados.

(Fuerza de sujeción: 10 \~ 15 kg)

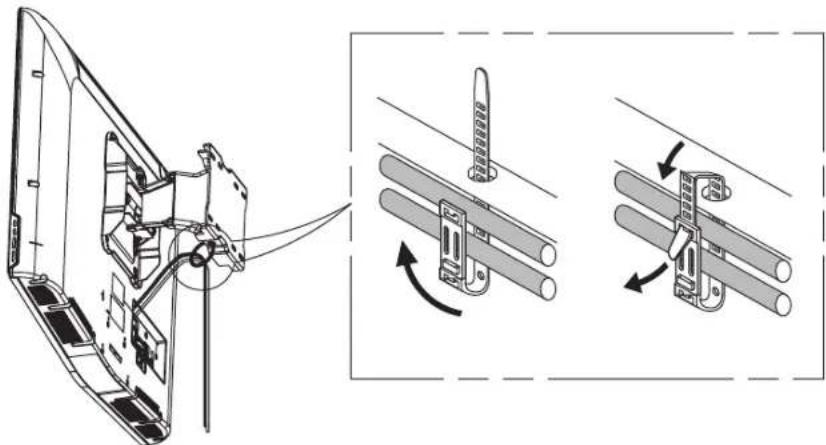

1. Ate el cable de alimentación y los demás cables con la brida de cable adjunta como se muestra en la figura y asegúrese de que los cables no se aflojen cuando se ajuste el soporte de pared.

* Después de conectar los cables y tirar del soporte ajustable lo más hacia adelante posible, disponga los cables utilizando la brida que se ha pasado a través del orificio especificado en el soporte ajustable como se muestra en la figura.

El cable no interferirá con el soporte mural.

Compruebe la operación 2 o 3 veces y, si no hay problema, fije la moldura de pared.

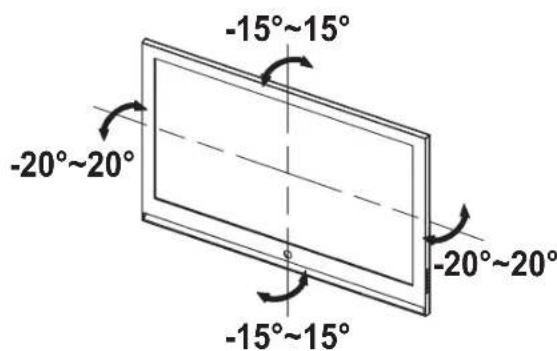

Ajuste del ángulo del soporte mural

* En este producto se ha adoptado un mecanismo de movimiento suave para que siempre se mueva con fluidez.

-15°~15° -20°~20° -15°~15° -20°~20°

Ajuste el ángulo del producto cuidadosamente. Si usa una fuerza excesiva, puede provocar que el producto golpee la pared y se dañe.

Ajuste el ángulo horizontal sujetando ambos lados del producto. Cuando ajuste el ángulo vertical, sujete el producto por arriba en el centro. A continuación, puede ajustar suavemente el ángulo.

* Puede ajustar el ángulo hasta -15° \~ 15° horizontalmente y hasta -20° \~ 20° verticalmente. El ángulo ajustable permitido puede variar en función del modelo.

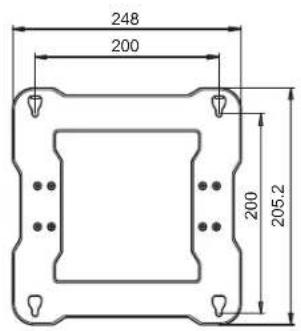

Especificaciones del producto

248 200 200 205.2

250 210 110 132 180

214

[ Pieza de fijación del cuerpo principal ] [ Pieza de fijación del tornillo ]

Especificaciones

Ancho (mm) 248
Alto (mm) 250,2
Profundo (mm) 53
Peso (kg) 3,9
Especificaciones VESA del soporte mural	200 x 200

El aspecto y las especificaciones del producto están sujetas a modificaciones con fines de mejora del producto sin previo aviso.
