HASZNÁLATI ÚTMUTATÓ WMN4070TT SAMSUNG

Az állítható fali konzol felhasználói útmutatója WMN4070TT

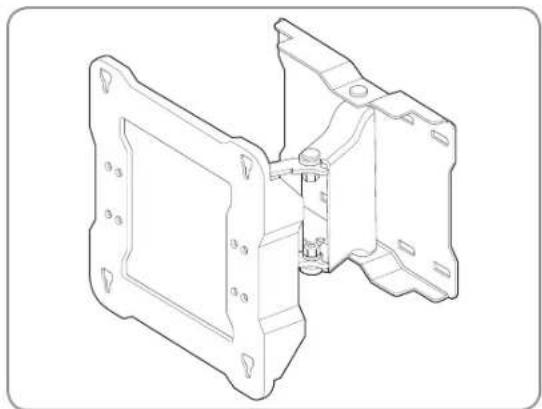

Kész fali konzol

* Kérjük, feltétlenül használja a termékhez mellékelt részegységeket és alkatrészeket.

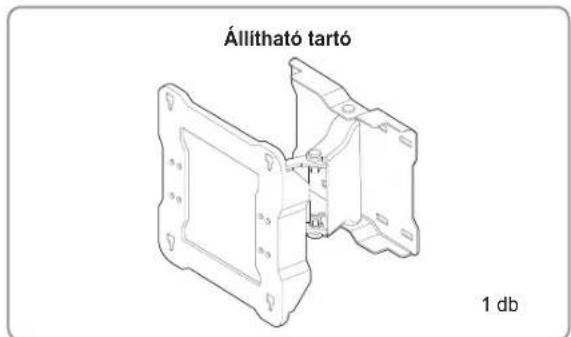

Állítható tartó 1 db

Alkatrészek Csavarok ③ : 7 db Horgonyok : 7 db Csavarok ⑥ : 4 db Kábelkötegelő: 1 dbÖsszeszerelési eszköz

Biztonsági óvintézkedések

Győződjön meg arról, hogy a kereskedő által meghatározott felszerelési szakember felszereli a terméket.

Győződjön meg arról, hogy a kereskedő által meghatá-rozott felszerelési szakember mozgatja vagy cseréli a terméket a felszerelés után.

Ne akasszon semmit a felszerelt termékre, és ne tegye ki azt ütések hatásának.

1. Ne engedje, hogy gyermekek játsszanak a termék alatt, amikor az fel van szerelve. A gyermekek beüthetik a fejüket a termék szélébe.
2. Vigyázzon, amikor beállítja a szöget vagy elforgatja a terméket, mert a termék hátulja érintkezhet a fallal.
   (A szivacsoknak a termék 4 széléhez történő rögzítésével megakadályozhatja a termék és a fal károsodását.)
3. Ne szerelje fel a terméket meleg, párás helyre vagy gyenge falra, amely nem képes megtartani a termék súlyát.
4. A TV-nek a fali konzolra történő szerelésekor ne dugja be a kezét a TV alján található nyilásba, mert ez áramütést okozhat.
5. Feltétlenül takarja le a TV alján található nyílást, amely láthatóvá válik az állvány eltávolítása után, a TV-hez mellékelt külön borítóval.

A fali konzol felszerelése

⚠ Felszerelés előtt ellenőrizze a fal típusát.

Standard felszerelési követelmények faltípustól függően

- Csak megfelelő vastagságú beton- vagy belső falra szerelhető fel. Nézze át a lenti ábrákat.

Min. 50 mm MDF, PW slb. Mesgerösisssel Min. 50 mm Min. 10 mm MDF, PW

Art Wall Min. 30 mm MDF, PW Min. 10 mm MDF, PW

Min. 25 mm MDF, PW (a pipszkarton vastagságán kívül)

• MEGJEGYZÉS
  MDF = közepes sürüségü farostlemez
  PW = furnérlemez

Mín. 25 mm Koverl belonfal (a glipszkarton vastagságán kívül)

- Nem szerelhető fel megerősítés nélküli falra vagy gipszkarton felületre.

MDF, PW, beton 0-24 nm

Art Wall Megerősítés netkül X

Gipszkarton Nem szerehelő fel gipszkartonra

1 Rögzítse az állítható konzolt a falra az ábra alapján.

Rögzítse az állítható konzolt a falra horgonyokkal és az ⑨ csavarokkal ① és ⑥ között ebben a sorrendben. (Ha a csavarok falra rögzítése közben mozgatja az állítható konzolt, akkor a csavarok könnyebben rögzíthetők.) Ha a horgonyokat és a csavarokat nem tudja rögzíteni a megadott pozícióknál, akkor a lehető legközelebbi pozícióknál rögzítse azokat.

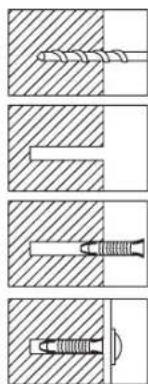

A horgonyok és az ⓐ csavarok rögzítése

Fúrjon egy lyukat 9X70 méretű fúróval. (WMN-2370: 4X25)

Tisztítsa meg a lyuk belsejét.

Helyezze be a mellékelt horgonyt a lyukba.

Igazítsa az állítható konzolt a furathoz, és rögzítse az ⓐ csavart.

* Amikor lyukat fúr a falba, feltétlenül a megadott átmérővel rendelkező fúrót használja. Ennek elmulasztása biztonsági problémákat okozhat.

Ellenőrizze a fal szilárdságát, és ha a fal nem elég erős, erősítse meg a falat, mielőtt a terméket a falra szereli.
A termékhez mellékelt csavarok és rögzítőelemek által lehet a terméket fara vagy betonra rögzíteni.
Ellenőrizze a fal anyagát és használjon megfelelő rögzítőcsavarokat az anyag típusától függően, mint például gipszkarton, márvány vagy vaslemez.

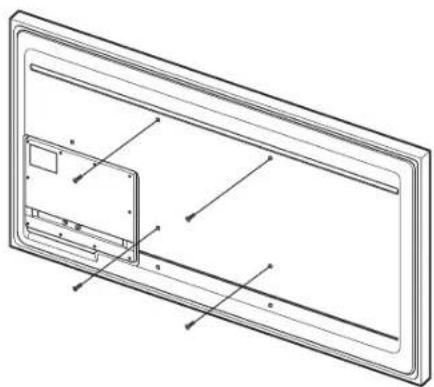

2 Távolítsa el a csavarokat a TV hátuljáról és rögzítse a 4 ⑥ csavart a TV hátoldalához a mellékelt szerelőeszközzel, amíg az összes csavar 5 mm-re ki nem áll. A TV-nek az állítható konzolra való függesztéséhez legalább 5 mm kiálló részre van szükség.

Lapos rögzítőfurat TV 5.0

Függessze a TV-t a fali konzolra és ellenőrizze, hogy a TV megfelelően van-e felszerelve a fali konzolra, oly módon, hogy ellenőrzi a felszerelt TV-t, amikor a fali konzolt balról jobbra mozgatja.
⚠ Ügyeljen arra, hogy ne sérüljenek meg az ujjai a TV felszerelésekor vagy a fali konzol beállításakor.
⚠ Ügyeljen arra, hogy a fali konzolt stabilan rögzítse a falra. Ha a TV leesik, sérülést vagy a termék károsodását okozhatja.

3 Húzza a fali konzol tartókereteket annyira előre, amennyire csak lehetséges, és függessze a TV-t a fali konzolra a megadott pozícióknál, az ábra alapján, miközben 2 ember tartja a TV-t.

Miután a TV-t a falra rögzítette, szorosan húzza meg a 4 ⑥ csavart úgy, hogy a TV és a fali konzol teljesen rögzítve legyen.

Meghúzási erő: 10 \~ 15 Kg)

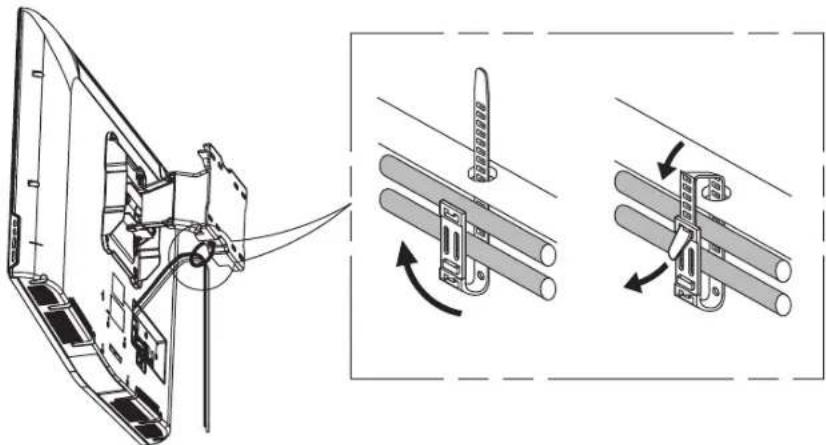

1. Kötegelje a tápkábelt és a többi kábelt a mellékelt kábelkötegelővel, az ábra alapjén, és ügyeljen arra, hogy a kábelek ne lazuljanak ki a fali konzol beállításakor.

* A kábelek csatlakoztatása és az állítható konzol lehető legelőbbre történő húzása után rendezze a kábeleket a kábelkötegelő segítségével, amely az ábrán látható módon áthalad az állítható konzolban e célra meglevő nyiláson.

A kábel ezután nem zavarja a fali konzolt.

Ellenőrizze a működést 2 vagy 3 alkalommal, és ha nincs probléma, rögzítse a fali lécet.

A fali konzol szögének beállítása

* Ez a termék egy Sima Mozgó Mechanizmust tartalmaz, így mindig nagyon simán mozog.

-15°~15° -20°~20° -15°~15° -20°~20°

Óvatosan állítsa be a termék szögét. Túlzott erő használata esetén a termék a falnak ütközhet és megsérülhet.

Állítsa be a vízszintes szöget a termék mindkét oldalát tartva. Amikor a függőleges szöget állítja be, tartsa a termék felső részének közepét. Ezután simán beállíthatja a szöget.

* A szöget vízszintesen maximum -15° \~ 15° fokkal, és függőlegesen maximum -20° \~ 20° fokkal állíthatja. A megengedett beállítható szög modelltől függően eltérő lehet.

A termék műszaki adatai

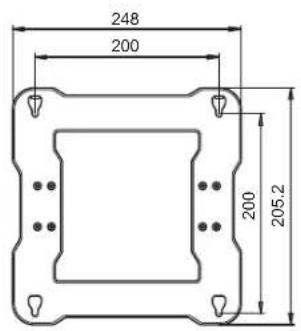

248 200 200 205.2

250 210 110 132 180

214

[ A fő elem rögzítő része ] [ Csavar rögzítő része ]

Specifikációk

Szélesség (mm) 248
Magasság (mm) 250,2
Mélység (mm) 53
Tömeg (kg) 3,9
Fali konzol VESA specifikációk 200 X 200

A termék megjelenése és specifikációi előzetes értesítés nélkül a termék fejlesztése céljából változhatnak.
