РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WMN4070TT SAMSUNG

Руководство пользователя по установке регулиру- емого настенного крепления WMN4070TT

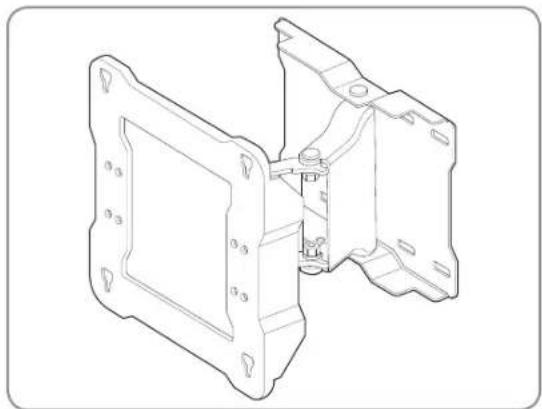

Установленное настенное крепление

* Убедитесь в использовании компонентов и деталей, который входят в комплект поставки изделия.

Регулируемое крепление

1 шт

Винты ①

:7 шт

Детали

Анкеры

:7 шт

Винты ⑥

:4 шт

Хомут для кабеля: 1 штМонтажный инструмент

Меры предосторожности

Убедитесь, что установку изделия производит инженер по монтажу оборудования, указанный вашим дилером.

Убедитесь, что перемещением и заменой изделия занимается инженер по монтажу оборудования, указанный вашим дипером.

Запрещается повисать на установленном изделии и прикладывать к нему чрезмерную силу.

1. Не разрешайте детям играть под установленным изделием. Дети могут удариться головой об углы изделия.
2. Соблюдайте осторожность при регулировке угла или повороте изделия, поскольку задняя часть изделия может соприкасаться со стеной. (Можно предотвратить повреждение изделия и стены, прикрепив губки к 4 углам изделия).
3. Не устанавливайте изделие в помещении с повышенной температурой или влажностью, а также не закрепляйте изделие на стене, которая не способна выдержать его вес.
4. Не вставляйте руку в паз в нижней части телевизора при установке телевизора на настенное крепление, так как это может привести к поражению электрическим током.
5. Убедитесь, что паз в нижней части телевизора, который становится видимым после снятия подставки, закрыт отдельной крышкой, которая входит в комплект поставки телевизора.

Установка настенного крепления

⚠️ Перед установкой проверьте тип стены.

Стандартные требования к установке в зависимости от типа стены

- Установка возможна только на бетонной стене или внутренней стене достаточной толщины. См. схемы ниже.

Мин. 50 мм МДФ, фанера и т. п. С усиланием Мин. 50 мм Мин. 10 мм МДФ, фанера

Мин. 30 мм МДФ, фанера Мин. 10 мм МДФ, фанера Стека с раскремя

Min. 25 mm МДФ, фанера (без учета топщины липсокартона)

- ПРИМЕЧАНИЕ

MDF = древесно-волоконная плита средней плотности (МДФ) PW = фанера

Стона с дискациям Мин. 30 мм Бетон Мин. 10 мм МДФ, фанера

Мин. 25 мм Бетонная стена (без учёта толщины гипсокартона)

- Монтаж на стенах без упрочнения и гипсокартонных поверхностях не допускается.

МДФ, фанера, бетон 0-24 мм

Стева з дюрацияки Без арматуры X

Гипсокартон Установка на стену из пигсокартона не допускоется

1 Закрепите регулируемое крепление на стене, как показано на рисунке.

Закрепите регулируемое крепление на стене с помощью анкеров и винтов ⑧ от ① до ⑥ в порядке, показанном на рисунке. (Перемещение регулируемого крепления при креплении винтов к стене облегчает закрепление винтов). Если вы не можете закрепить анкера и винты в указанных позициях, закрепите их в ближайших возможных позициях.

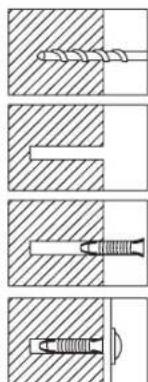

Крепление анкеров и винтов ⓐ

Просверлите отверстие с помощью сверла диаметром 9X70. (WMN-2370: 4X25)

Очистите внутреннюю част отверстия.

Вставьте прилагаемый анкер в отверстие.

Совместите регулируемое крепление с отверстием и закрепите винт ⓐ.

* При сверлении отверстия в стене обязательно используйте сверло указанного диаметра.

Несоблюдение этого требования может привести к возникновению проблем с безопасностью.

Проверьте прочность стены. Если стена недостаточно прочная для установки устройства, перед установкой необходимо ее укрепить.
Винты и анкера, которые входят в комплект поставки изделия, предназначены для крепления изделия к стенам из дерева или бетона.
Проверьте материал, из которого изготовлена стена, и используйте соответствующие крепежные винты в зависимости от типа материала, например, штукатурная, мраморная или железная плита.

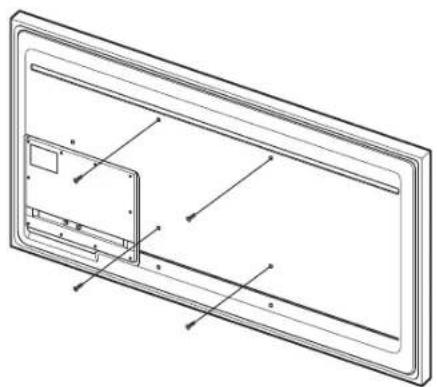

2 Удалите винты из задней части телевизора и закрепите 4 винта ⑥ в задней части телевизора с помощью прилагаемого монтажного инструмента, пока каждый из винтов не будет выступать на 5 мм. Для установки телевизора к регулируемому креплению необходимо, чтобы выступающая часть винтов составляла не менее 5 мм.

Крепежное отверстие плоского типа TV 5.0

Установите телевизор на настенное крепление и убедитесь, что телевизор установлен правильно, перемещая настенное крепление в направлении слева направо вместе с закрепленным на нем телевизором.
Будьте осторожны при установке телевизора или регулировке настенного крепления, чтобы не поранить пальцы.
Убедитесь, что настенное крепление надежно закреплено на стене. Если телевизор упадет, это может привести к травме или повреждению изделия.

3 Потяните кронштейны для настенного крепления как можно дальше вперед и установите телевизор на настенное крепление в указанном положении, как показано на рисунке, пока 2 человека удерживают телевизор.

После установки телевизора на настенное крепление надежно закрепите 4 винта (б), чтобы телевизор и настенное крепление были полностью закреплены. (Сила крепления: 10 \~ 15 кг)

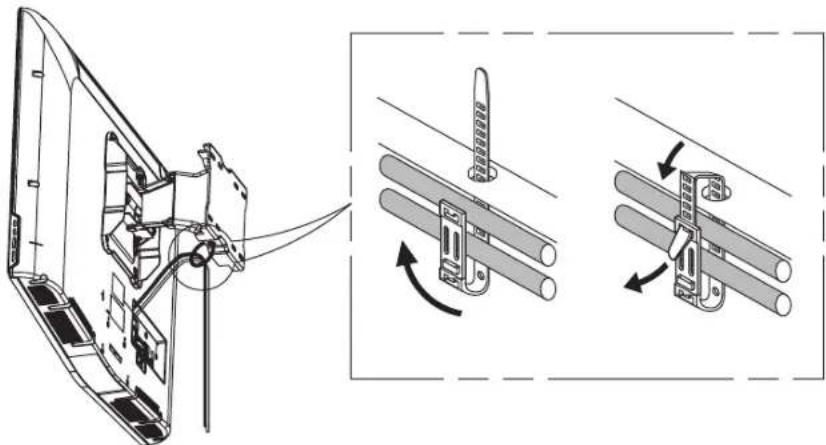

1. Свяжите кабель питания и другие кабели с помощью прилагаемого хомута, как показано на рисунке, и убедитесь в том, что при регулировке настенного крепления кабели не выпадают.

* После подсоединения кабелей и выдвижения регулируемого крепления как можно дальше вперед свяжите кабели с помощью хомута, пропущенного через указанное отверстие в регулируемом креплении, как показано на рисунке. В данном случае кабель не будет мешать настенному креплению.

Проверьте работоспособность изделия 2 или 3 раза. При отсутствии неисправности закрепите настенную накладку.

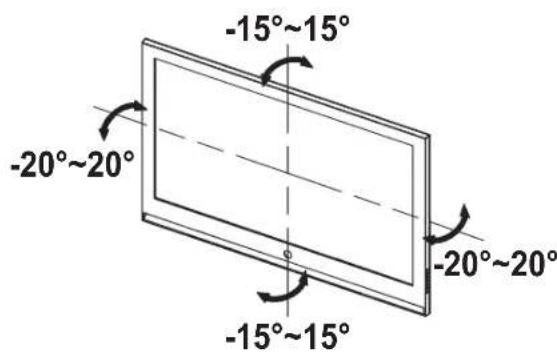

Регулировка угла поворота настенного крепления

* В данном изделии используется механизм плавного перемещения, поэтому изделие всегда движется очень плавно.

-15°~15° -20°~20° -15°~15° -20°~20°

Осторожно регулируйте угол поворота изделия. Применение чрезмерной силы может привести к удару изделия о стену и его повреждению.

Отрегулируйте горизонтальный угол поворота, удерживая обе стороны изделия. При регулировке вертикального угла удерживайте верхнюю центральную часть изделия. Затем, можно плавно отрегулировать угол поворота изделия.

* Можно отрегулировать угол поворота изделия до -15° \~ 15° по горизонтали и до -20° \~ 20° по вертикали. Допустимый регулируемый угол поворота может отличаться в зависимости от модели.

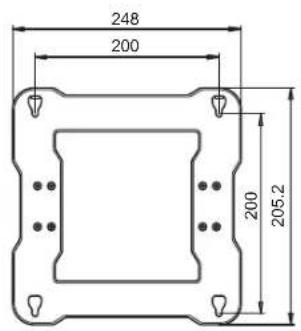

Технические характеристики изделия

248 200 200 205.2

250 210 110 132 180

214

[Главная часть крепления изделия ] [ Часть для крепления винтов ]

Технические характеристики

Ширина (мм) 248
Высота (мм) 250,2
Глубина (мм) 53
Вес (кг) 3,9
Характеристики настенного крепления VESA 200 X 200

Внешний вид и технические характеристики изделия могут быть изменены в целях совершенствования изделия без предварительного уведомления.
