MANUAL DE UTILIZADOR WMN4070TT SAMSUNG

Guia do utilizador do suporte para montagem na parede ajustável WMN4070TT

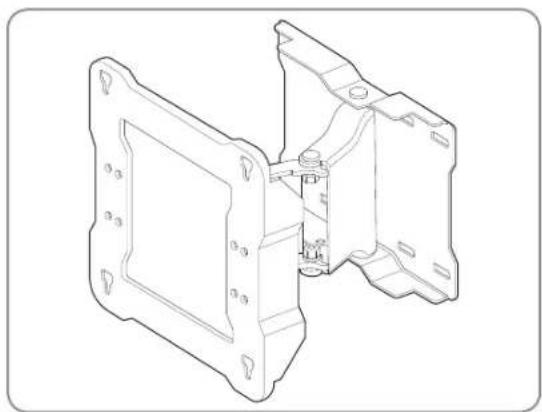

Suporte para montagem na parede instalado

* Certifique-se de que utiliza as componentes e as peças fornecidas com o produto.

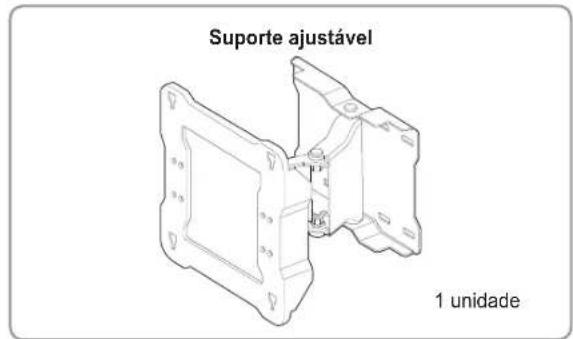

Suporte ajustável 1 unidade

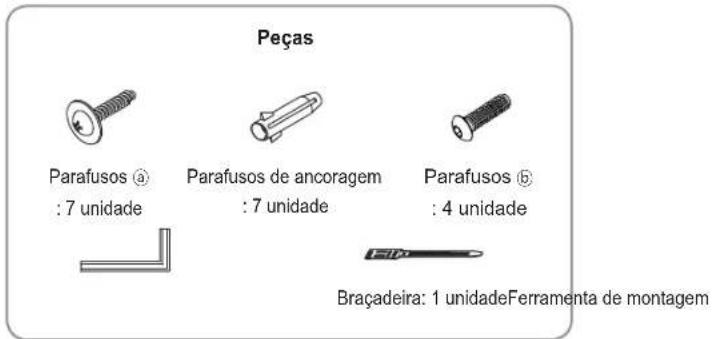

Peças Parafusos ⓐ : 7 unidade Parafusos de ancoragem : 7 unidade Parafusos ⓑ : 4 unidade Braçadeira: 1 unidadeFerramenta de montagem

Medidas de segurança

Certifique-se de que o produto é instalado por um técnico de instalação indicado pelo seu concessionário.

Após a instalação, certifique-se de que o produto é movido ou substituído por um técnico de instalação indicado pelo seu concessionário.

Não se pendure sobre o produto instalado e evite impactos sobre o mesmo.

1. Quando instalado, não deixe crianças brincar debaixo do produto. As crianças podem bater com a cabeça contra a extremidade do produto.
2. Tenha cuidado ao ajustar o ângulo ou ao rodar o produto, dado que a parte posterior deste pode entrar em contacto com a parede.
   (Pode evitar danos no produto e na parede ao fixar amortecedores às 4 extremidades do produto.)
3. Não instale o produto num local quente e húmido ou numa parede frágil que seja incapaz de suportar o peso do produto.
4. Ao instalar o televisor no suporte para montagem na parede, não coloque a mão na ranhura da parte inferior do televisor, pois pode resultar em choque elétrico.
5. Após remover a base, certifique-se de que cobre a ranhura que fica visível na parte inferior do televisor com a tampa fornecida em separado.

Instalar o suporte para montagem na parede

⚠ Verifique o tipo de parede antes de proceder à instalação.

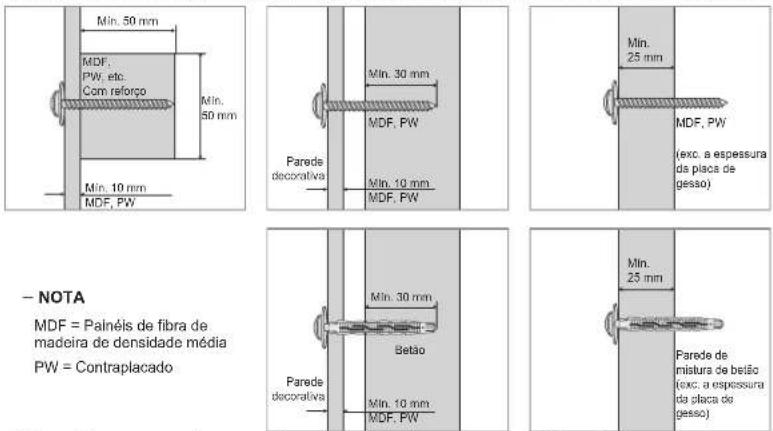

Requisitos padrão de instalação de acordo com o tipo de parede

- Apenas pode ser montado numa parede de betão ou interior de espessura suficiente. Consulte os diagramas abaixo.

- NOTA

MDF = Palméis de fibra de madeira de densidade média PW = Contraplacado

- Não pode ser montado em paredes não reforçadas ou em superfícies de placa de gesso.

MDF, PW, belão 0-24 mm

Parade decorativa Sem reforço X

Placa de gesso Não pode ser instalado em placa de gesso

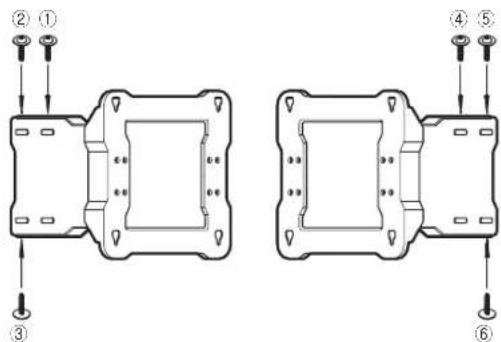

1 Fixe o suporte ajustável na parede, conforme ilustrado pela figura.

Fixe o suporte ajustável na parede com os parafusos de ancoragem e os parafusos ① de ① a ⑥, por esta ordem. (Ao apertar os parafusos na parede, mover o suporte ajustável torna o aparafusamento mais fácil.)

Se não conseguir apertar os parafusos de ancoragem e os parafusos nas posições indicadas, aperte-os o mais próximo possível desses locais.

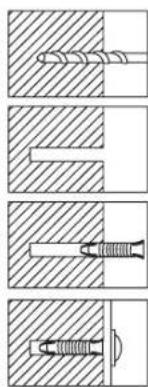

Fixar os parafusos de ancoragem e os parafusos ⓐ

Faça um furo com uma broca de 9x70. (WMN-2370: 4x25)

Limpe o interior do orifício.

Insira o parafuso de ancoragem incluído no orifício.

Alinhe o suporte ajustável com o orifício e aperte o parafuso ⓐ.

* Ao fazer um furo na parede, certifique-se de que utiliza uma broca com o diâmetro indicado. A inobservância desta recomendação pode dar origem a um problema de segurança.

Verifique a solidez da parede e, se esta não for suficientemente firme, reforce-a antes de instalar o produto na parede.
Os parafusos de ancoragem e os parafusos fornecidos destinam-se a fixar o produto em superfícies de madeira ou de betão.
Verifique o material da parede e utilize parafusos de fixação adequados, em função do tipo de material, como estuque, mármore ou chapa de aço.

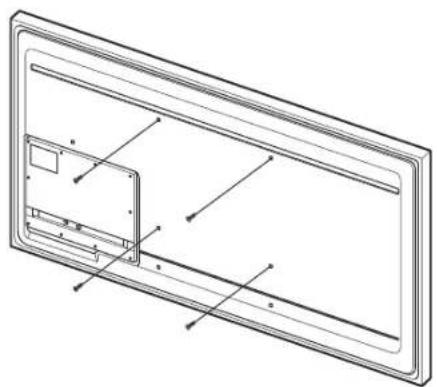

2 Retire os parafusos da parte posterior do televisor e aperte os 4 parafusos ☑ no mesmo lado com a ferramenta de montagem incluída, até que cada um dos parafusos sobressaia até 5 mm. Para pendurar o televisor no suporte ajustável, é necessária uma peça saliente de, pelo menos, 5 mm.

Orifício de fixação do tipo plano TV 5.0

Pendure o televisor no suporte para montagem na parede e certifique-se de que verifica se foi corretamente instalado, tentando perceber se o televisor se descola ao mover o suporte da esquerda para a direita.
Tenha cuidado para não magoar os dedos ao instalar o televisor ou ao ajustar o suporte para montagem na parede.
▲ Certifique-se de que fixa bem o suporte na parede. Se o televisor cair, pode causar danos ou prejuízos ao produto.

3 Puxe os apoios do suporte para montagem na parede o mais para a frente possível e, com 2 pessoas a segurar no televisor, pendure-o no suporte, nas posições indicadas, conforme ilustrado pela figura.

Após fixar o televisor no suporte para montagem na parede, aperte bem os 4 parafusos ⑥, de modo a que o televisor e o suporte fiquem totalmente fixos.

(Força de fixação: 10 \~ 15 kg)

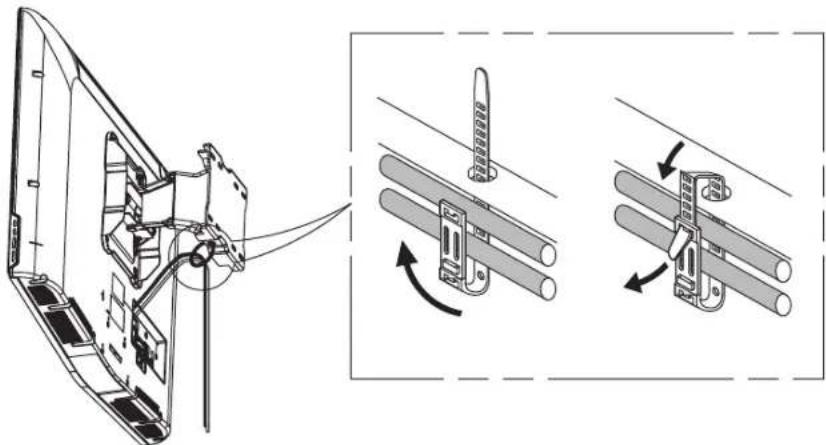

1. Amarre o cabo de alimentação e os outros cabos com a braçadeira incluída, conforme ilustrado pela figura, e certifique-se de que os cabos não se soltam ao ajustar o suporte para montagem na parede.

* Após ligar os cabos e puxar o suporte ajustável o mais para a frente possível, arrume os cabos com a braçadeira que foi passada pelo orifício indicado no suporte, conforme ilustrado pela figura.

O cabo não irá interferir com o suporte para montagem na parede.

Verifique a operação 2 ou 3 vezes e, se não houver problemas, fixe o suporte para montagem na parede.

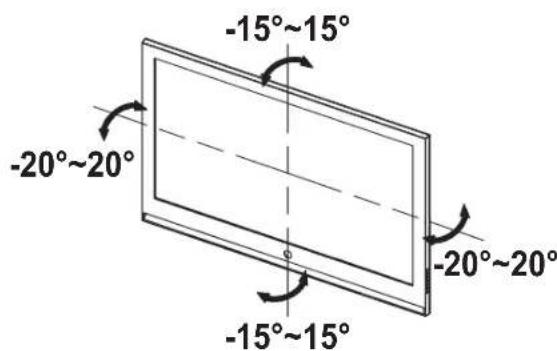

Ajustar o ângulo do suporte para montagem na parede

* Este produto adotou um Mecanismo de Movimento Fácil para que se possa mover sempre com grande facilidade.

-15°~15° -20°~20° -15°~15° -20°~20°

Ajuste o ângulo do produto com cuidado. O uso de força excessiva pode levar a que o produto embata na parede e fique danificado.

Ajuste o ângulo horizontal ao segurar ambos os lados do produto. Ao ajustar o ângulo vertical, segure a parte superior central do produto. Em seguida, pode ajustar o ângulo facilmente.

* Pode ajustar o ângulo até -15° \~ 15° na horizontal e até -20° \~ 20° na vertical. O ângulo ajustável permitido pode variar consoante o modelo.

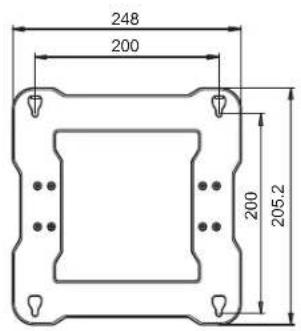

Especificações do produto

248 200 200 205.2

250 210 110 132 180

214

[ Peça de fixação da estrutura principal ] [ Peça de fixação do parafuso ]

Especificações

Largura (mm) 248
Altura (mm) 250,2
Profundidade (mm) 53
Peso (kg) 3,9
Especificações VESA do suporte para montagem na parede 200 x 200

A aparência do produto e as respetivas especificações estão sujeitas a alterações para fins de melhoria do produto, sem necessidade de aviso prévio.
