BEDIENUNGSANLEITUNG WMN4070TT SAMSUNG

Benutzerhandbuch für verstellbare Wandhalterung WMN4070TT

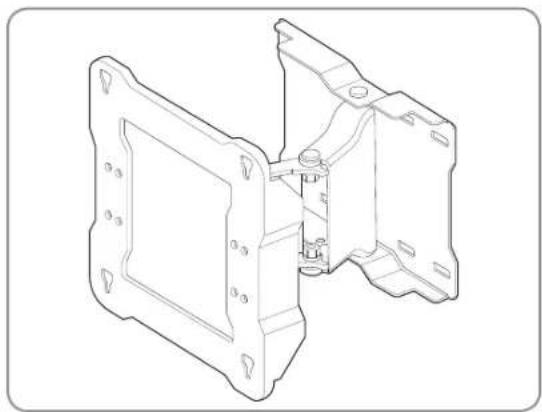

Fertige Wandhalterung

* Bitte achten Sie darauf, die mit dem Produkt gelieferten Komponenten und Teile zu verwenden.

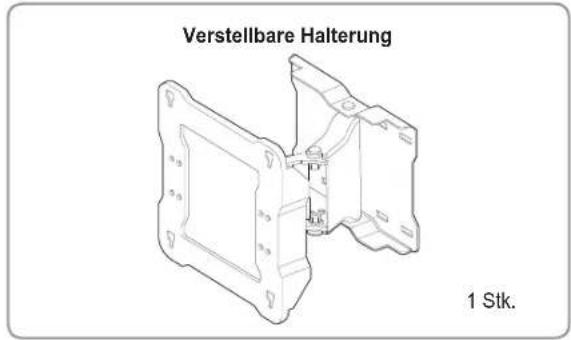

Verstellbare Halterung 1 Stk.

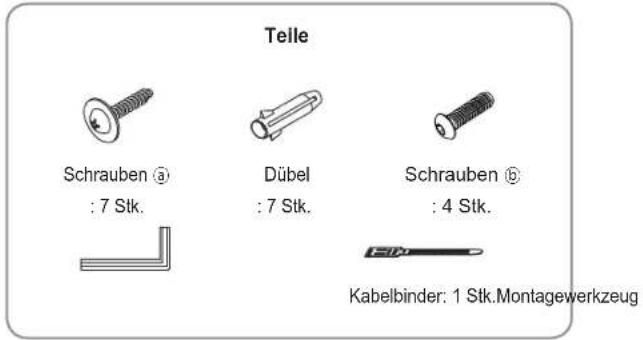

Telle Schrauben ⓐ : 7 Stk. Dübel : 7 Stk. Schrauben ⓑ : 4 Stk. Kabelbinder: 1 Stk.Montagewerkzeug

Sicherheitsvorkehrungen

Achten Sie darauf, dass ein von Ihrem Händler benannter Installationsingenieur das Produkt installiert.

Achten Sie darauf, dass ein von Ihrem Händler benannter Installateur das Produkt nach der Installation bewegt oder austauscht.

Hängen Sie sich nicht an das installierte Produkt und vermeiden Sie Stöße auf das Produkt.

1. Lassen Sie Kinder nicht unter dem Produkt spielen, wenn es installiert ist. Kinder können mit dem Kopf gegen den Rand des Produkts stoßen.
2. Seien Sie vorsichtig, wenn Sie den Winkel einstellen oder das Produkt drehen, da die Rückseite des Produkts mit der Wand in Berührung kommen kann. (Sie können eine Beschädigung des Produkts und der Wand verhindern, indem Sie Schwämme an den 4 Kanten des Produkts befestigen.)
3. Installieren Sie das Produkt nicht an einem heißen, feuchten Ort oder an einer schwachen Wand, die das Gewicht des Produkts nicht tragen kann.
4. Führen Sie Ihre Hand nicht in die Aussparung an der Unterseite des Fernsehgeräts ein, während Sie das Fernsehgerät an der Wandhalterung installieren, da dies zu einem elektrischen Schlag führen kann.
5. Achten Sie darauf, die Aussparung an der Unterseite des Fernsehgeräts, die nach Entfernen des Standfußes sichtbar wird, mit der separaten Abdeckung abzudecken, die mit dem Fernsehgerät geliefert wird.

Installieren der Wandhalterung

⚠️Prüfen Sie vor der Installation die Art der Mauer.

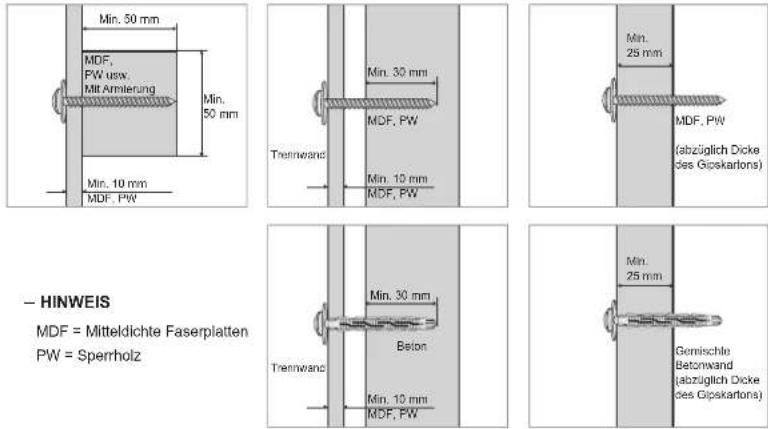

Anforderungen für die Installation an verschiedenen Arten von Wänden

- Kann nur an einer Betonwand oder einer Innenwand ausreichender Festigkeit angebracht werden. Siehe nachfolgende Abbildungen.

MDF = Mitteldichte Faserplatten PW = Sperrholz

- Kann nicht an Wänden ohne Armierung oder an Trockenbauwänden angebracht werden.

MDF, PW. Beton 0 - 24 mm

Trenmorsand Ohne Armierung X

Gipskartonwand Montage an Gipskartonwand nicht möglich

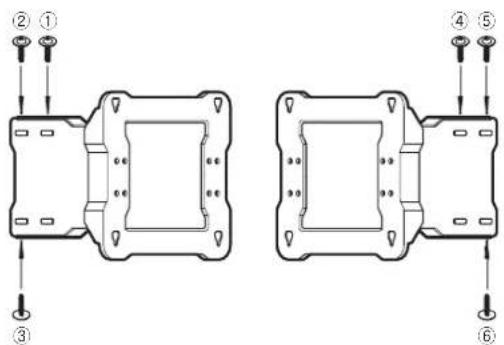

1 Befestigen Sie die verstellbare Halterung wie in der Abbildung dargestellt an der Wand.

Befestigen Sie die verstellbare Halterung mit den Dübel und Schrauben ④ von ① nach ⑥ in dieser Reihenfolge. (Das Bewegen der verstellbaren Halterung beim Befestigen der Schrauben an der Wand erleichtert das Befestigen der Schrauben.) Wenn Sie die Dübel und Schrauben nicht an den angegebenen Positionen befestigen können, befestigen Sie sie an den nächstmöglichen Positionen.

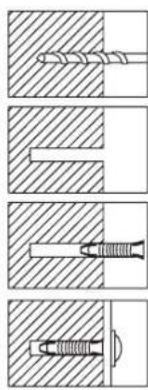

Befestigen der Dübel und Schrauben ⓐ

Bohren Sie ein Loch mit einem 9X70-Bohrer.(WMN-2370: 4X25)

Reinigen Sie die Innenseite des Lochs.

Setzen Sie den beigelegten Dübel in das Loch ein.

Richten Sie die verstellbare Halterung auf das Loch aus und ziehen Sie die Schraube ⓐ fest.

* Achten Sie beim Bohren eines Lochs in die Wand darauf, einen Bohrer mit dem angegebenen Durchmesser zu verwenden. Anderenfalls kann sich daraus ein Sicherheitsproblem ergeben.

Überprüfen Sie die Stärke der Wand und wenn die Wand nicht ausreichend stark ist, verstärken Sie die Wand, bevor Sie das Produkt an der Wand installieren.
Die mit dem Produkt gelieferten Schrauben und Dübel dienen zur Befestigung des Produkts am Holz oder Beton.
Überprüfen Sie das Material der Wand und verwenden Sie je nach Art des Materials wie z. B. Gipskarton-, Marmor- oder Eisenplatte die geeigneten Befestigungsschrauben.

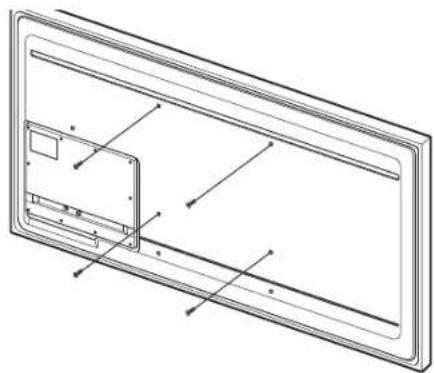

2 Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts und befestigen Sie die 4 Schrauben ^6 an der Rückseite des Fernsehgeräts mit dem beigelegten Montagewerkzeug, bis jede der Schrauben um 5 mm hervorsteht. Zum Einhängen des Fernsehgeräts in die verstellbare Halterung ist ein vorstehender Teil von mindestens 5 mm erforderlich.

Flaches Befestigungsloch TV 5.0

Hängen Sie das Fernsehgerät an die Wandhalterung und prüfen Sie, ob das Fernsehgerät richtig an der Wandhalterung installiert wurde, indem Sie das montierte Fernsehgerät beobachten, während Sie die Wandhalterung von links nach rechts bewegen.
Achten Sie darauf, dass Sie sich bei der Installation des Fernsehgeräts oder der Verstellung der Wandhalterung nicht an den Fingern verletzen.
Achten Sie darauf, die Wandhalterung fest an der Wand zu befestigen. Wenn das Fernsehgerät herunterfällt, kann dies zu Verletzungen oder Schäden am Produkt führen.

3 Ziehen Sie die Wandhalterungen so weit wie möglich nach vorne und hängen Sie das Fernsehgerät in den in der Abbildung gezeigten Positionen an die Wandhalterung, während 2 Personen das Fernsehgerät festhalten.

Nachdem Sie das Fernsehgerät an der Wand angebracht haben, befestigen Sie die 4 Schrauben ⑥ sicher, sodass das Fernsehgerät und die Wandhalterung vollständig befestigt sind. (Befestigungskraft: 10 \~ 15 Kg)

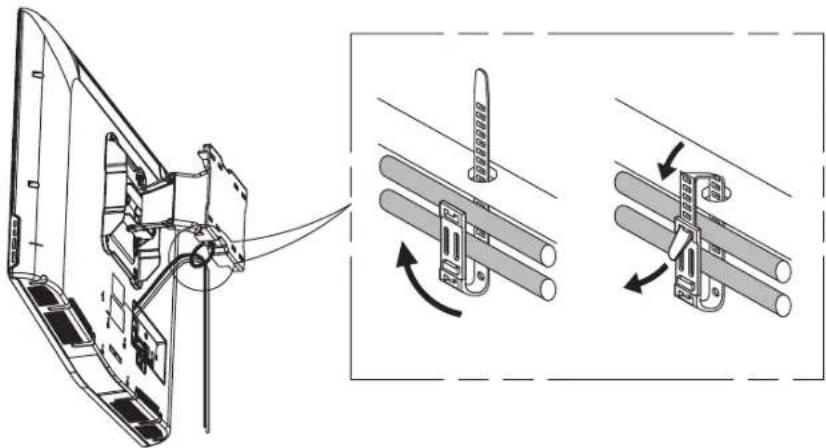

1. Binden Sie das Netzkabel und die anderen Kabel mit dem beiliegenden Kabelbinder wie in der Abbildung gezeigt zusammen und achten Sie dabei darauf, dass sich die Kabel beim Verstellen der Wandhalterung nicht lösen.

* Nachdem Sie die Kabel angeschlossen und die verstellbare Halterung so weit wie möglich nach vorne gezogen haben, ordnen Sie die Kabel wie in der Abbildung gezeigt mit Hilfe des Kabelbinders an, der durch das vorgegebene Loch in der verstellbaren Halterung geführt wurde.

Das Kabel wird dann die Wandhalterung nicht beeinträchtigen.

Überprüfen Sie den Vorgang 2 oder 3 Mal, und wenn es keine Probleme gibt, befestigen Sie die Wandleiste.

Verstellen des Winkels der Wandhalterung

* Dieses Produkt verfügt über einen Mechanismus für reibungslose Bewegungen, sodass es sich immer besonders reibungslos bewegt.

-15°~15° -20°~20° -15°~15° -20°~20°

Verstellen Sie den Winkel des Produkts sorgfältig. Die Anwendung übermäßiger Kraft kann dazu führen, dass das Produkt gegen die Wand schlägt und beschädigt wird. Stellen Sie den horizontalen Winkel ein, indem Sie beide Seiten des Produkts festhalten. Halten Sie die obere Mitte des Produkts fest, während Sie den vertikalen Winkel verstellen. Sie können den Winkel dann reibungslos verstellen.

* Sie können den Winkel bis zu -15^ 15^ horizontal und bis zu -20^ 20^ vertikal verstellen. Der zulässige verstellbare Winkel kann je nach Modell unterschiedlich sein.

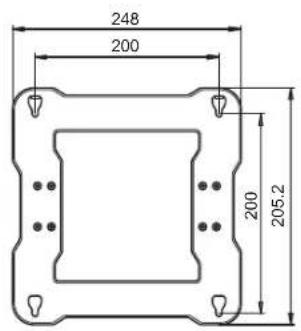

Produkt-Spezifikationen

248 200 200 205.2

250 210 110 132 180

214

[Hauptkörper-Befestigungsteil] [Schrauben-Befestigungsteil]

Spezifikationen

Breite (mm) 248
Höhe (mm) 250,2
Tiefe (mm) 53
Gewicht (Kg) 3,9
VESA-Spezifikationen für Wandmontage 200 X 200

Das Aussehen und die Spezifikationen des Produkts können ohne vorherige Ankündigung zu Zwecken der Produktverbesserung geändert werden.
