Type de produit Support mural pour téléviseur
Marque Samsung
Modèle WMN750M/XC
Taille d'écran compatible 32 à 65 pouces
Capacité de charge maximale 50 kg
Matériau Acier inoxydable et plastique renforcé
Dimensions du support 600 x 400 mm (VESA)
Inclinaison +15° / -5°
Rotation Oui, jusqu'à 30°
Distance au mur 20 à 50 mm
Alimentation Aucune (support passif)
Installation Fixation murale avec chevilles et vis incluses
Entretien et nettoyage Essuyer avec un chiffon doux et sec
Sécurité Testé selon les normes européennes de sécurité
Pièces détachées et réparabilité Vis de rechange disponibles sur demande
Garantie 2 ans

FOIRE AUX QUESTIONS - WMN750M/XC SAMSUNG

Comment installer le support mural Samsung WMN750M/XC ?
Fixez d'abord la plaque murale à l'aide des chevilles et vis fournies. Ensuite, accrochez le téléviseur sur le support en suivant le schéma fourni dans la notice.
Quelles sont les dimensions VESA compatibles ?
Le support est compatible avec les normes VESA de 200x200 mm à 600x400 mm. Vérifiez les trous au dos de votre téléviseur.
Puis-je incliner le téléviseur après l'installation ?
Oui, une fois installé, vous pouvez incliner l'écran de +15° à -5° pour un meilleur angle de vision.
Le support est-il adapté aux écrans incurvés ?
Oui, il convient aux écrans plats et incurvés, sous réserve du respect de la capacité de charge.
Comment nettoyer le support mural ?
Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits abrasifs ou solvants.
Que faire si les vis fournies ne conviennent pas ?
Utilisez les entretoises et rondelles fournies pour adapter la fixation. Si besoin, procurez-vous des vis de la bonne taille auprès de votre revendeur.
Le support permet-il de faire pivoter l'écran ?
Oui, une fonction de rotation permet d'orienter l'écran jusqu'à 30° vers la gauche ou la droite.
Quelle distance entre le mur et le téléviseur ?
L'écart est d'environ 20 à 50 mm selon l'inclinaison choisie, ce qui permet de passer les câbles discrètement.
Le support est-il réparable en cas de casse ?
Les pièces détachées telles que les vis et les pattes de fixation sont disponibles. Contactez le service après-vente Samsung.
Quel poids maximum peut supporter le support ?
La charge maximale est de 50 kg. Ne dépassez pas cette limite pour garantir la sécurité.

Questions des utilisateurs sur WMN750M/XC SAMSUNG

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Support mural pour téléviseur au format PDF gratuitement ! Retrouvez votre notice WMN750M/XC - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WMN750M/XC de la marque SAMSUNG.

MODE D'EMPLOI WMN750M/XC SAMSUNG

Mini Wall Mount

Guide d'installation rapide

WMN750M / XC

VESA 200 × 200, 400 × 300, 400 × 400, 600 × 400

LED, LCD, PDP TV 33" ~ 65"

imaginez les possibilités

Merci d'avoir acheté ce produit Samsung.

Pour un service plus complet, veuillez enregistrer votre produit sur

www.samsung.com

Modèle ____ N° de série ____

SAMSUNG

Charge maximale de travail : 50 kg (110 lb). Charge de rupture minimale : 200 kg (440 lb).

Assemblage au téléviseurS-2 x 4 (M8 x L35), S-5 x 4 (M8 x L40), S-6 x 4 (M8 x L30), S-7 x 4 (M8 x L42), S-8 x 4 (M8 x L64), S-9 x 4 (M8 x L47), S-10 x 4 (M8 x L55), G x 2, H x 2, I x 2, J x 4, K 2T x 4, L 1T x 4.

Assemblage au mur

A x 4, B x 4 (M5 x L65 mm - bois), C x 2, D x 2, E, F, Mini support mural x 8, S-4 x 2 (M5 x L15).

17 mm (0,67 po) ou 40 mm (1,57 po).

Year TV Series
2019Q90R~Q60RRU8900~RU7000
2018Q9FN~Q6FNNU7000~NU8500N5500~N5600Q900R
2017Q9FM~Q6FMMU9800~MU6400M5500~M6300
2016KS7000~9900KU6400~6700K5500~6300

II 40 mm (1,57 po) uniquement.

Year TVSeries
2019-
2018N5000~N5400
2017MU6100~MU6300M5000~M5300
2016KU6000~6100K5100

I

17 mm (0,67 po).

A x 4, B x 4 (M5 x L65 mm - bois), G x 2, I x 2, S-2 x 4 (M8 x L35), S-5 x 4 (M8 x L40), S-6 x 4 (M8 x L30), S-8 x 4 (M8 x L64), F, Mini support mural x 8.

Assemblage au mur

Schéma illustrant le placement et la navigation de l'appareil, montrant le moniteur, le panneau d'affichage avec icônes et une vue agrandie d'un appareil.

Mini support mural x 8.

Schéma montrant un appareil avec une flèche noire pointant vers un panneau de commande avec trois boutons étiquetés et une petite icône.

Béton, boisMur. B : ① 65 mm (2,5°), 9 mm (0,3°), ②, ③.

Assemblage sur le téléviseur

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 1

S-2 (M8 x L35)■ 2019 TV Q90R■ Q9FM 65"■ KS9500~KS9800 65"
S-10 (M8 x L55)■ 2019 TV Q70R~Q85R

Schéma technique montrant des composants mécaniques étiquetés (S, G, I) avec des lignes pointillées indiquant l'assemblage ou l'alignement.

G + I + ou + S

S-6 (M8 x L30)■ 2017 TV MU8000~MU9000 (Curved TV)
S-2 (M8 x L35)■ 2017 TV MU8000~MU9000 (Flat TV)

Schéma technique montrant l'assemblage de composants mécaniques avec les pièces étiquetées S, G et I, y compris des lignes en pointillés indiquant la connexion ou l'alignement.

TV incurvée Premium 2017 49" \~ 65"

Anneau de support (fourni avec le téléviseur)SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 5

Schéma technique montrant un assemblage mécanique avec les composants étiquetés S, G et I, probablement dans un contexte industriel ou de fabrication.

TV plate Premium 2017 49" \~ 65"

Anneau de support (fourni avec le téléviseur)SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 7

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 8

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 9

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 10

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 11

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 12

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 13

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 14

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 15

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 16

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 17

S-6 (M8 x L30)

■ TV 2016 KS8000\~KS9000

Schéma technique montrant des composants étiquetés (S, G, I) d'un dispositif ou d'un assemblage avec des flèches directionnelles indiquant le flux ou le mouvement.

TV incurvée Premium 2016 49" \~ 65"

Anneau de support (fourni avec le téléviseur)SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 19

Schéma technique montrant un assemblage mécanique avec les composants étiquetés (S, G, I) et des flèches directionnelles indiquant le mouvement ou le flux.

2016 Premium Flat TV 49" \~ 65"

Bague de support (fournie avec le téléviseur)SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 21

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 22

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 23

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 24

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 25

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 26

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 27

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 28

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 29

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 30

S-8 (M8 x L64)

■ 2019 TV Q60R, RU8900\~RU7000 2018 TV Q8FN\~Q6FN ■ 2018 TV NU7000\~NU8500 ■ 2018 TV N5500\~N5600 ■ 2017 TV Q8CM, Q7CM, Q7FM, Q6FM ■ 2017 TV MU6400\~MU7000 2017 TV M5500\~M6300 ■ 2016 TV KS7000\~KS7500 ■2016 TV KU6400\~KU6700 ■ 2016 TV K5500\~K6300

Schéma technique montrant les étapes d'assemblage avec les composants étiquetés S, G et I, y compris des flèches directionnelles et des pièces mécaniques.

Bague de support (fournie avec le téléviseur)SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 32

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 33

S-5 (M8 x L40)

■ 2018 QLED TV Q9FN 55" \~ 65" ■ 2018 8K TV Q900R 65"

Schéma technique montrant un assemblage mécanique avec les composants étiquetés (S, G, I) et des flèches directionnelles indiquant le mouvement ou le flux.

SAMSUNG WMN750M/XC - Assemblage sur le téléviseur - 35

Bague de support (fournie avec le téléviseur)

Schéma montrant deux personnes installant un panneau TV avec des composants étiquetés et des flèches de connexion.

OK

Schéma d'un panneau vertical avec une flèche courbe indiquant la rotation ou la direction, à côté d'une ligne verticale (sans texte ni symboles).

Schéma d'un assemblage de câbles ou de connecteurs avec deux câbles et un panneau vertical (sans texte ni symboles).

Schéma d'un assemblage mécanique avec un panneau vertical et une barre horizontale, sans texte ni symboles.

Schéma illustrant les changements de posture du corps humain avec des flèches directionnelles et des composants étiquetés.

Vue de dessus d'un appareil mural avec quatre haut-parleurs et un appareil rectangulaire (aucun texte ni symbole visible)

Schéma simple de quatre appareils muraux sans texte ni symbole

II

40 mm (1,57")

A B x 4 x 4 (M5 x L65 mm-Bois) C x 2 E D x 2

SAMSUNG WMN750M/XC - II - 3

SAMSUNG WMN750M/XC - II - 4

SAMSUNG WMN750M/XC - II - 5

SAMSUNG WMN750M/XC - II - 6

S-2 x 4 (M8 x L35) S-4 x 2 (M5 x L15) 2 x 4 S-5 x 4 (M8 x L40)

S-6 x 4 (M8 x L30) S-7 x 4 (M8 x L42) S-8 x 4 (M8 x L64)

S-9 x 4 (M8 x L47) S-10 x 4 (M8 x L55) F Mini support mural x 8

Assemblage au mur

1302-409 200 DC:469 600 W 200 mm (7,88") 400 mm (15,75") 600 mm (23,62")

Schéma illustrant la structure interne d'un appareil avec des composants étiquetés et des flèches directionnelles, y compris un indicateur de 600 mm.

2Schéma illustrant un panneau d'appareil avec des icônes et des indicateurs de fonctionnement, y compris des symboles de coche et de croix.

E Mini support mural Mini support mural Mini support mural Mini support mural Mini support mural x 8 F

3500000000000000000000000000000000000000000000000000000000000000 1 5 mm (0,2") 2 mm (0,08") B B

Schéma montrant un appareil avec quatre boutons étiquetés et une flèche vers le bas indiquant une direction ou un changement.

4Illustration d'un outil interagissant avec quatre points noirs sur une surface grise (aucun texte ni symbole)

Béton, boisMur B ① 65 mm (2,5°) 9 mm (0,3°) ② ③

Schéma de deux composants mécaniques étiquetés B et D reliés à un mur, avec des flèches indiquant la direction (aucun texte ou symbole présent).

5Schéma montrant trois casiers métalliques étiquetés C, D et un panneau droit non étiqueté (aucun texte ou symbole sur les casiers eux-mêmes).

6Schéma montrant un dispositif mural avec des composants étiquetés et une vue en médaillon du composant en cours de connexion à un bouton circulaire.

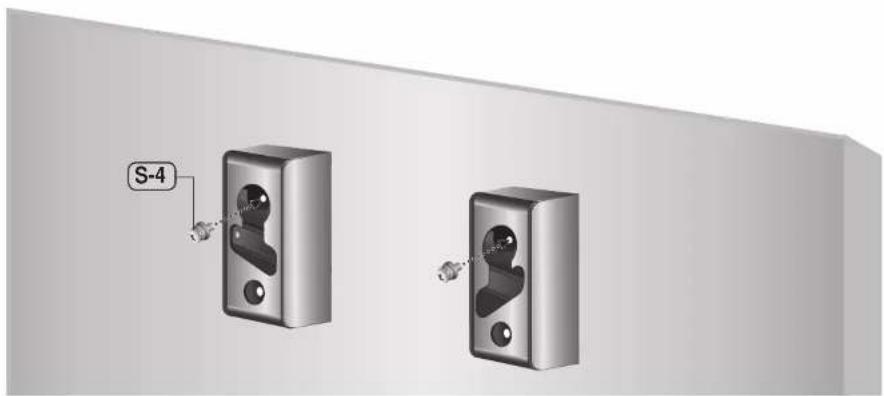

7S-4

Fixation au téléviseur

SAMSUNG WMN750M/XC - Fixation au téléviseur - 1

S-2 (M8 x L35)■ 2019 TV Q90R■ 2017 QLED TV Q9F 65"
S-5 (M8 x L40)■ 2016 LED TV KU6000■ 2016 LED TV K5100~K5300■ 2017 LED TV M5000■ 2016 LED TV KU6300 40"■ 2017 LED TV MU6100
S-7 (M8 x L42)■ 2016 LED TV KU6300 49" ~ 65"■ 2017 LED TV MU6300
S-9 (M8 x L47) ■ 2018LED TV N5000~N5400 33" ~ 49"
S-10 (M8 x L55) ■ 2019TV Q70R~Q85R

Schéma technique montrant des composants mécaniques étiquetés à l'intérieur d'un panneau d'ordinateur, avec des annotations G, S, H, I et des flèches directionnelles indiquant l'assemblage ou l'alignement.

SAMSUNG WMN750M/XC - Fixation au téléviseur - 3

SAMSUNG WMN750M/XC - Fixation au téléviseur - 4

S-8 (M8 x L64)

■ 2019 TV Q60R, RU8900\~RU7000 ■ 2018 TV Q8FN\~Q6FN ■ 2018 TV NU7000\~NU8500 ■ 2018 TV N5500\~N5600 ■ 2017 TV Q8CM, Q7CM, Q7FM, Q6FM ■ 2017 TV MU6400\~MU7000 ■ 2017 TV M5500\~M6300 ■ 2016 TV KS7000\~KS7500 ■ 2016 TV KU6400\~KU6700 ■ 2016 TV K5500\~K6300

G S H I Anneau de fixation (fourni avec le téléviseur)

Anneau de support (fourni avec le téléviseur)SAMSUNG WMN750M/XC - Fixation au téléviseur - 7

Schéma montrant deux personnes installant un panneau de télévision avec des composants étiquetés et des flèches de connexion.

OK

Vue latérale d'un panneau vertical avec une flèche courbe indiquant une rotation ou une direction (aucun texte ou symbole).

Schéma d'un assemblage de câble ou connecteur avec deux câbles et une flèche vers le haut, aucun texte ou symbole présent.

Schéma d'un assemblage mécanique avec un panneau vertical et une barre horizontale, sans texte ni symbole.

Illustration d'une personne debout devant un grand écran avec plusieurs haut-parleurs et équipement sonore, sans texte ni symbole.

SAMSUNG WMN750M/XC - Fixation au téléviseur - 14

Vue de dessus d'un dispositif mural avec quatre haut-parleurs et une porte, sans texte ni symbole visible.

Schéma d'une personne les bras levés vers un écran, montrant des flèches directionnelles et des éléments d'ondes sonores (sans texte ni symbole).

SAMSUNG WMN750M/XC - Fixation au téléviseur - 17

Vue de dessus d'un dispositif mural avec quatre haut-parleurs et une porte, sans texte ni symbole visible.
