Présentation
Caractéristiques
Le socle de montage du contrôleur BKM-37H est un socle incliné permettant d'assembler un BVM-E251 et une unité de commande de moniteur BKM-17R.
Assemblage du moniteur et de l'unité de commande
Le BKM-37H permet d'assembler le moniteur et l'unité de commande BKM-17R. Vous pouvez également utiliser le socle de montage comme socle d'inclinaison pour le moniteur même si l'unité de commande BKM-17R n'est pas installée.
Inclinaison du moniteur
Vous pouvez incliner le moniteur de 5° vers l'avant et de 10° vers l'arrière lorsque le socle de montage est installé.
Retirez l'unité d'inclinaison préinstallée sur le socle de montage afin de baisser la hauteur d'installation.
Pour retirer l'unité d'inclinaison, reportez-vous à la section « Réglage de la hauteur vers le bas » (page 25).
Lorsque l'unité d'inclinaison est installée


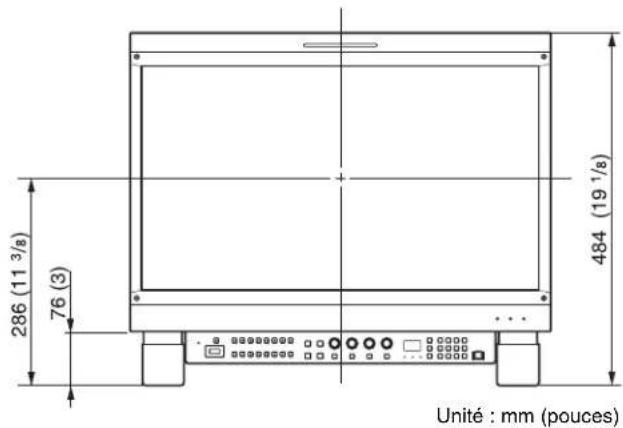

286 (11 3/8) 76 (3) 484 (19 1/8) Unité : mm (pouces)Lorsque l'unité d'inclinaison n'est pas installée


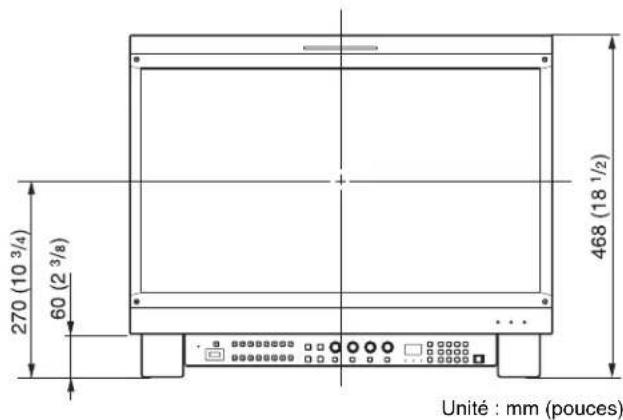

270 (10 3/4) 60 (2 3/8) 468 (18 1/2) Unité : mm (pouces)Composants
Le BKM-37H est constitué des composants suivants.
Vérifiez que vous disposez de tous les composants avant de commencer le montage.
| Socle (droit) (1) | ![]() |
| Socle (gauche) (1) | ![]() |
| Traverse arrière (1) | ![]() |
| Capot (supérieur)(droit) (1) | ![]() |
| Capot (supérieur)(gauche) (1) | ![]() |
| Capot (inférieur)(droit) (1) | ![]() |
| Capot (inférieur)(gauche) (1) | ![]() |
| Joints (2) | ![]() |
| Vis A (3 × 8) (12) | ![]() |
| Vis B (4 × 8) (16) | ![]() |
| Vis C (5 × 10) (2) | ![]() |
| Câble de connexion (1) | ![]() |
Montage
Assemblage du moniteur et de l'unité de commande
Vous pouvez assembler une unité de commande et un moniteur à l'aide du socle de montage.

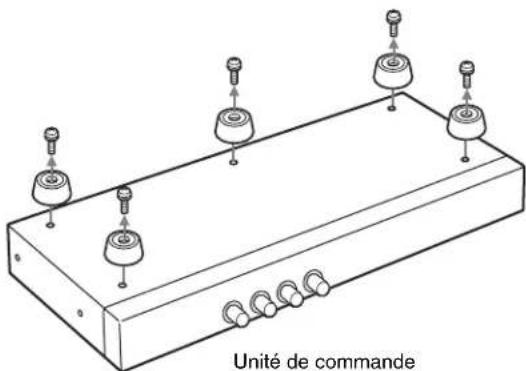

1 Retirez les cinq pieds de la base de l'unité de commande.


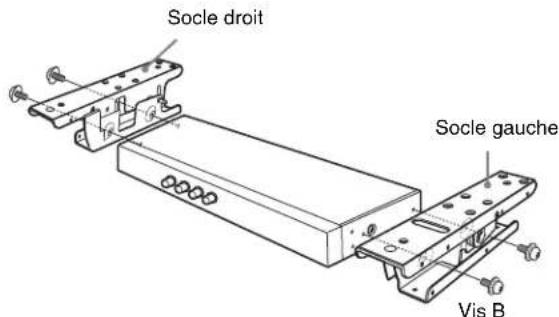

Unité de commande2 Montez le socle droit et le socle gauche sur les côtés de l'unité de commande au moyen des quatre vis B (4 × 8).
Utilisez deux vis B pour chaque socle.


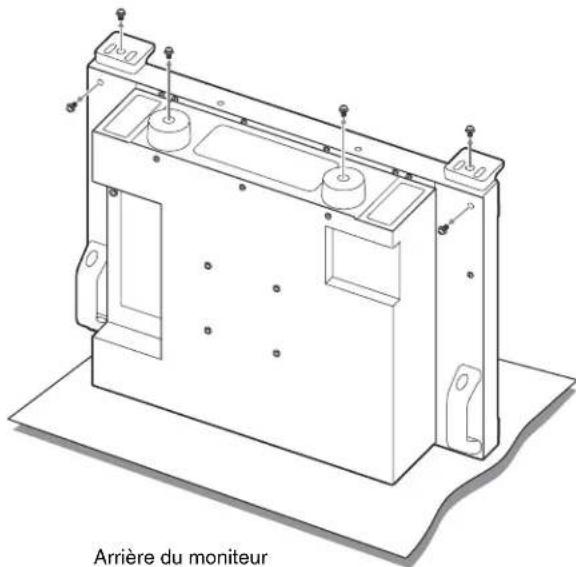

Socle droit Socle gauche Vis B3 Retirez les quatre pieds de la base du moniteur et les vis du socle droit et du socle gauche de l'arrière du moniteur.

Placez le moniteur à plat contre un chiffon doux.

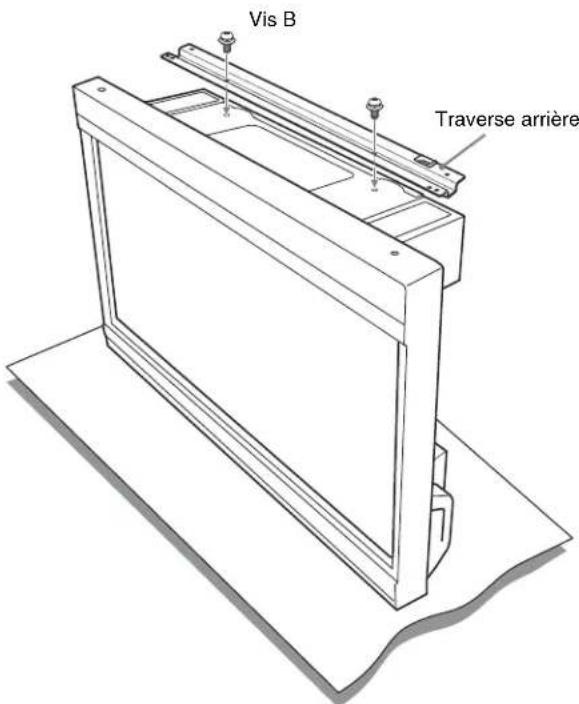

4 Placez la traverse arrière sur le moniteur et effectuez le montage à l'aide de deux vis B (4 × 8).


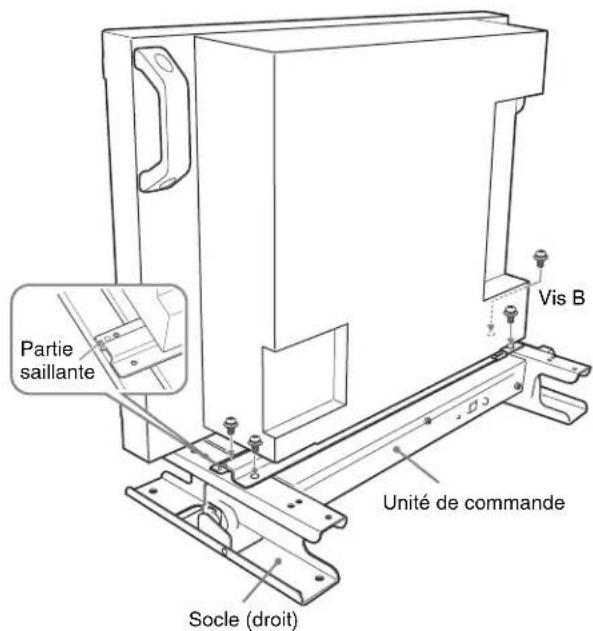

Placez le moniteur sur l'unité de commande avec les socles fixés. Fixez le moniteur sur les socles à l'aide de quatre vis B (4 × 8), en réglant les positions des trous de vis des traverses arrière et de l'unité de commande.
Placez la partie saillante de l'unité de commande dans le trou de la traverse arrière, comme illustré.


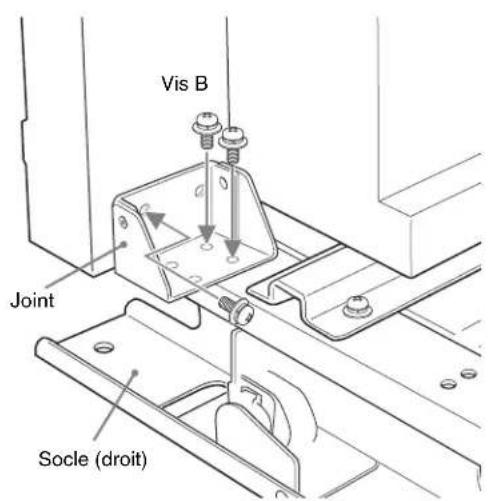

Placez le joint sur le socle droit, puis fixez le socle droit à l'arrière (côté droit) du moniteur à l'aide de trois vis B (4 × 8).


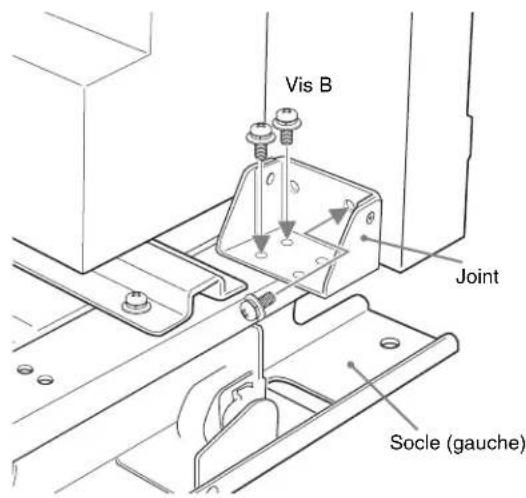

Placez le joint sur le socle gauche, puis fixez le socle gauche à l'arrière (côté gauche) du moniteur à l'aide de trois vis B (4 × 8).


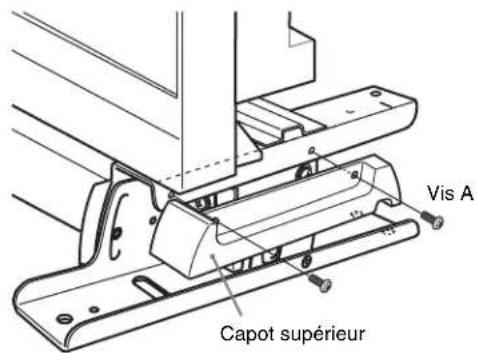

Fixez le capot supérieur droit et le capot supérieur gauche sur les socles à l'aide de deux vis A (3 × 8) pour chacun.


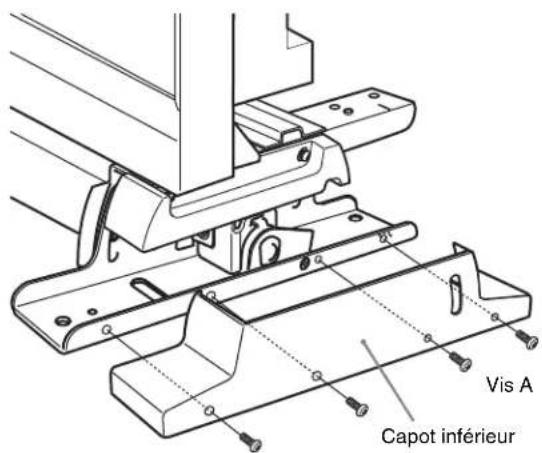

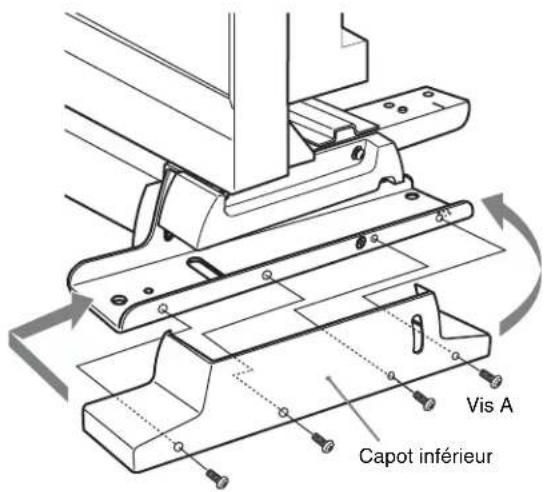

Fixez le capot inférieur droit et le capot inférieur gauche sur les socles à l'aide de quatre vis A (3 × 8) pour chacun.
Lorsque l'unité d'inclinaison est fixée
Placez le capot sur le support par le dessus.
Placez d'abord l'avant du capot sur le socle, puis posez l'arrière du capot en l'inclinant.
Connectez le câble de connexion fourni aux connecteurs DC 12V et LAN (10/100) sur le panneau arrière de l'unité de commande.
Remarque
Branchez le connecteur du câble DC (en forme de L) au connecteur DC 12V.


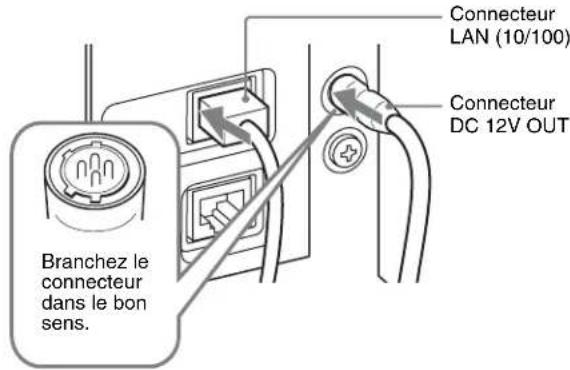

Branchez le câble de connexion dans les connecteurs DC 12V OUT et LAN (10/100) sur le panneau arrière du moniteur.
Remarque
Lorsque vous raccordez le câble de connexion au connecteur DC 12V OUT, assurez-vous de brancher le connecteur du câble dans le connecteur DC 12V OUT du moniteur dans le bons sens.


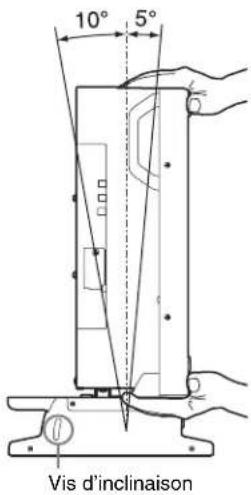

Desserrez la vis d'inclinaison située à l'intérieur du capot du socle droit et celle du socle gauche, puis inclinez le moniteur en tenant le haut et le bas du moniteur ou de l'unité de commande. Serrez les vis d'inclinaison correctement après avoir effectué cette opération.
Vous pouvez fixez le moniteur seul, même si l'unité de commande et le moniteur ne sont pas assemblés. Pour le montage, reportez-vous aux étapes 3 (page 22) à 9 (page 24) de « Assemblage du moniteur et de l'unité de commande ».
Réglage de la hauteur vers le bas
Vous pouvez régler la hauteur d'installation du socle de montage vers le bas lorsque vous retirez les unités d'inclinaison préinstallées sur le socle droit et le socle gauche. Retirez les unités d'inclinaison avant d'assembler l'unité de commande et le moniteur.
Remarque
Une fois que vous avez retiré les unités d'inclinaison, vous ne pouvez pas incliner le moniteur.

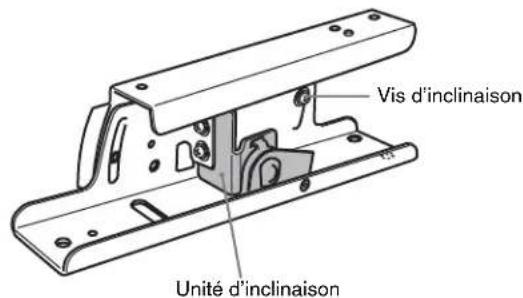

1 Desserrez les vis d'inclinaison sur le socle droit et le socle gauche.


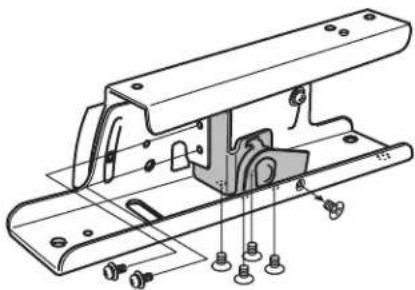

Vis d'inclinaison Unité d'inclinaison2 Retirez les sept vis du socle droit et du socle gauche.

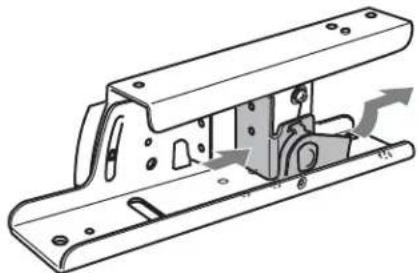

3 Retirez les unités d'inclinaison du socle droit et du socle gauche.

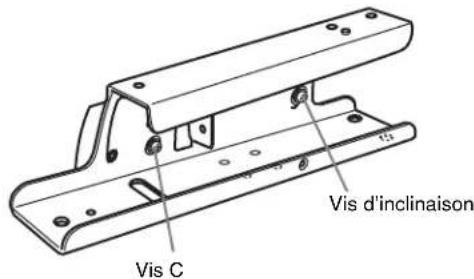

4 Vissez la vis C (5 × 10) fournie sur chaque socle, puis vissez les vis d'inclinaison.
Suivez les étapes 1 à 4 de la section « Réglage de la hauteur vers le bas » dans le sens inverse.
Remarque
Rangez soigneusement les vis que vous avez retirées pour pouvoir les utiliser ultérieurement.
