MANUAL DE USUARIO BKM-37H SONY

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras.

Índice

Precauciones.... 43

Introducción 43

Características....43

Componentes ....44

Montaje 45

Conexión del monitor y la unidad de control ....45

Basculamiento del monitor....48

Conexión del monitor....48

Reducción de la altura ....48

Nota

Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.

Precauciones

• Al montar el soporte de fijación, apague el monitor antes de desenchufar el cable. Si acopla el soporte de fijación con el monitor encendido, el cable puede quedar atrapado entre el monitor y el soporte de fijación y provocar una descarga eléctrica.
• Acople el monitor y la unidad de control con la ayuda de otra persona a fin de evitar lesiones.
• Coloque el soporte de fijación sobre una mesa estable. Si el soporte de fijación se monta sobre una superficie insegura o inclinada, el monitor puede caerse y provocar lesiones. Asegúrese de que la ubicación de instalación es suficientemente resistente.
• El uso de otros tornillos puede producir lesiones si se aflojan o se caen.
• No acople el soporte de fijación a unidades distintas a las especificadas. Si lo hace, el monitor puede caerse y lesionarse.
• Al inclinar el monitor, incline la parte superior e inferior del monitor para evitar lesiones. Si no sujeta el monitor adecuadamente, el monitor puede caerse o puede atraparse los dedos en el soporte de fijación.
• No se suba sobre el soporte de fijación ni coloque nada pesado sobre el mismo, puesto que puede caerse y lesionarse, o que el monitor se golpee contra el suelo.
• No toque ningún extremo afilado del soporte de fijación con las manos descubiertas. Al desembalar, transportar, montar y desmontar el soporte de fijación, lleve guantes de protección para evitar lesiones.
• Coloque las tapas laterales de forma que no se pille los dedos con las partes móviles.
• Al montar el soporte de fijación, asegúrese de sujetar los tornillos de basculamiento de ambos lados del soporte de fijación. Si los tornillos de basculamiento no se aprietan bien, el monitor puede desplazarse de improviso y provocar lesiones.

Introducción

Características

El soporte de fijación para controladores BKM-37H es un soporte basculante para acoplar un BVM-E251 y una unidad de control de monitor BKM-17R.

Conexión del monitor y la unidad de control

El BKM-37H conecta el monitor y la unidad de control BKM-17R. El soporte de fijación también se puede usar como soporte de basculamiento del monitor aunque no se acople la BKM-17R.

Basculamiento del monitor

El monitor se puede bascular entre 5° hacia delante y 10° hacia atrás si el soporte de fijación está acoplado.

10° 5°

Aumento y disminución de la altura

El desmontaje de la unidad de basculamiento preinstalada en el soporte de fijación permite bajar la altura de montaje.

Para retirar la unidad de basculamiento, remítase a "Reducción de la altura" (página 48).

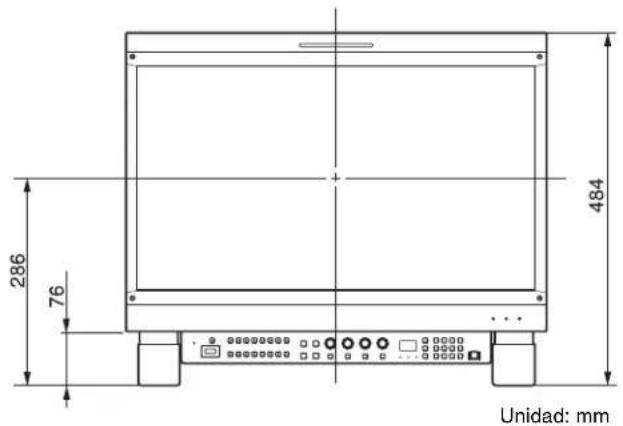

Si la unidad de basculamiento está fijada

286 76 484 Unidad: mm

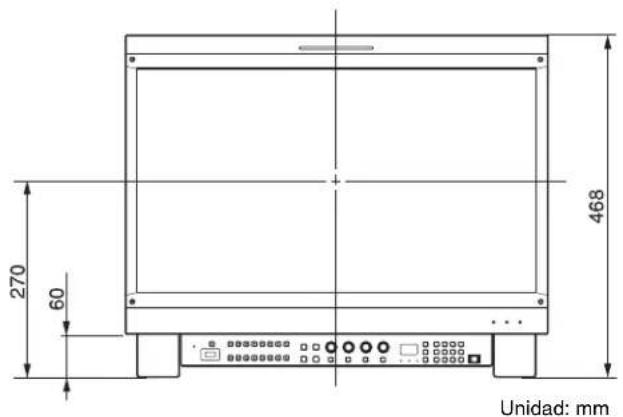

Si la unidad de basculamiento está desmontada

270 60 468 Unidad: mm

Components

El BKM-37H consta de los siguientes componentes. Asegúrese de disponer de todos los componentes antes de iniciar el montaje.

Soporte (derecho) (1)
Soporte (izquierdo) (1)
Tirante trasero (1)

Cubierta (superior) (derecha) (1)
Cubierta (superior) (izquierda) (1)
Cubierta (inferior) (derecha) (1)
Cubierta (inferior) (izquierda) (1)
Uniones (2)
Tornillos A (3 × 8) (12)
Tornillos B (4 × 8) (16)
Tornillos C (5 × 10) (2)
Cable de conexión (1)

Montaje

Conexión del monitor y la unidad de control

Puede acoplar una unidad de control a un monitor mediante el soporte de fijación.

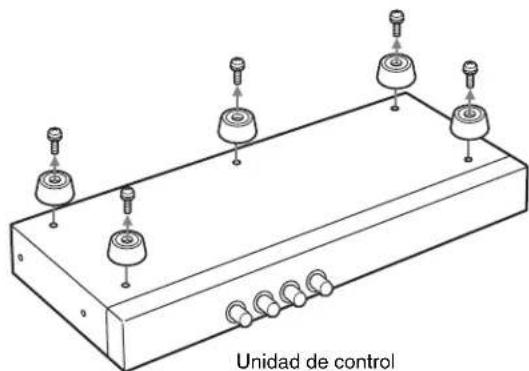

1 Desmonte las cinco patas de la parte inferior de la unidad de control.

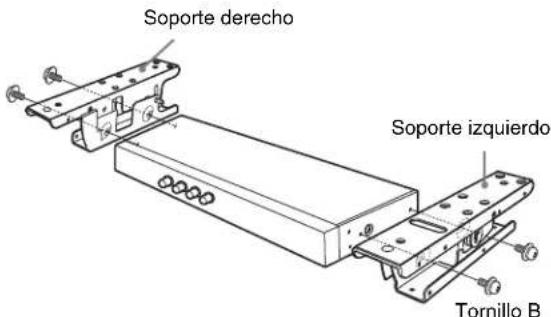

2 Fije el soporte derecho y el soporte izquierdo a los laterales de la unidad de control con los cuatro tornillos B (4 × 8).

Use dos tornillos B para cada soporte.

Soporte derecho Soporte izquierdo Tornillo B

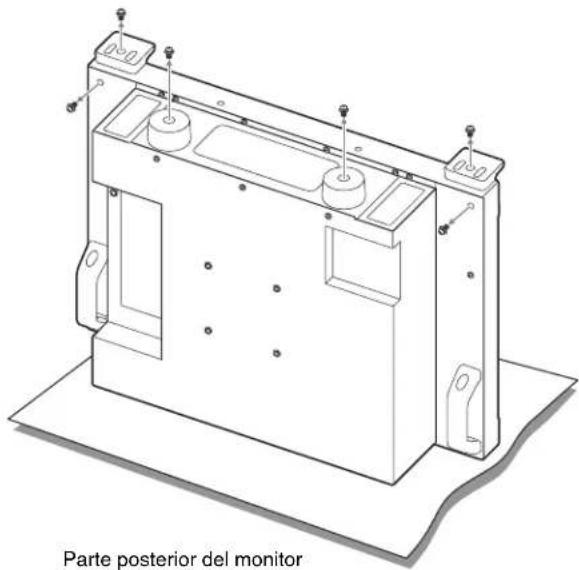

3 Desmonte las cuatro patas de la parte inferior del monitor y los tornillos de los laterales izquierdo y derecho de la parte posterior del monitor.

Parte posterior del monitor

Nota

Coloque el monitor en posición horizontal sobre un paño suave.

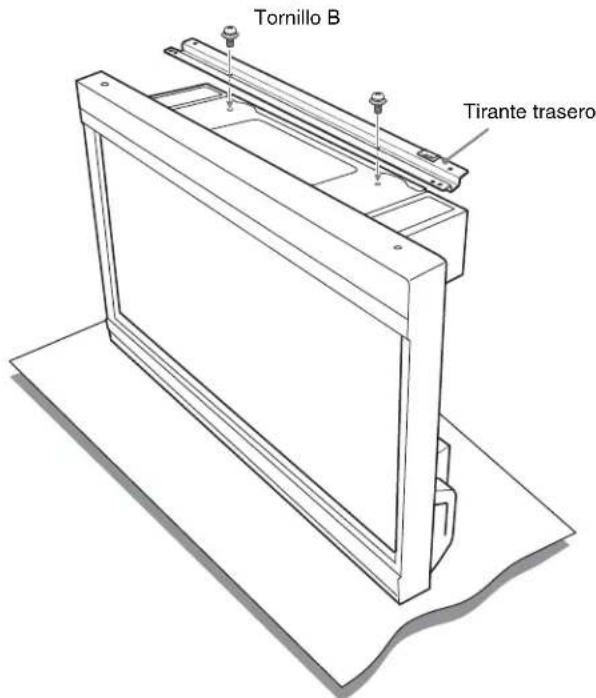

4 Coloque el tirante trasero sobre el monitor y móntelo con dos tornillos B (4 × 8).

Tornillo B Tirante trasero

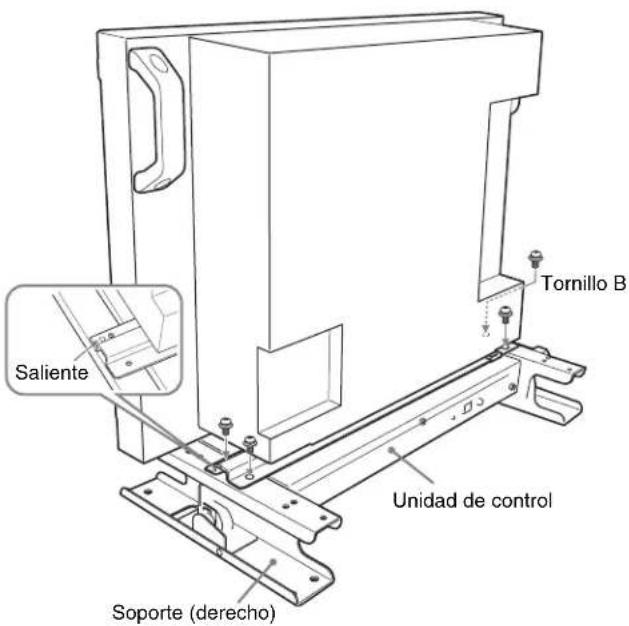

5 Coloque la unidad de control con los soportes montados en el monitor. Fije los soportes al monitor con los cuatro tornillos B (4 × 8) ajustando las posiciones de los orificios de los tornillos en los tirantes traseros y la unidad de control.

Coloque el saliente de la unidad de control en el orificio del tirante trasero, tal y como se muestra.

Saliente Tornillo B Unidad de control Soporte (derecho)

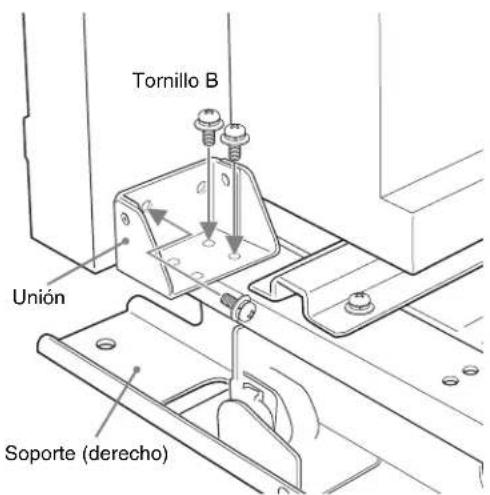

6 Coloque la unión en el soporte derecho y fije el soporte derecho a la parte posterior (derecha) del monitor con tres tornillos B (4 × 8).

Tornillo B Unión Soporte (derecho)

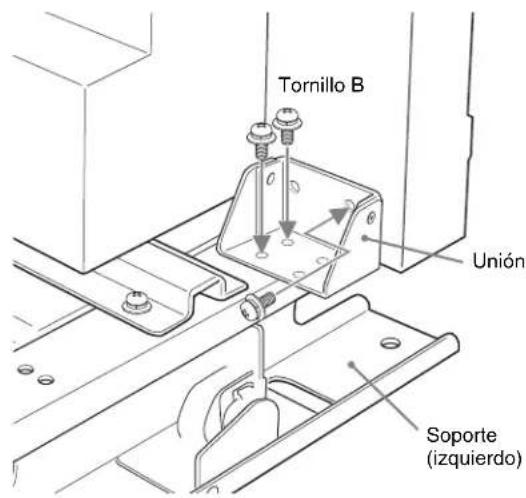

7 Coloque la unión en el soporte izquierdo y fije el soporte izquierdo a la parte posterior (izquierda) del monitor con tres tornillos B (4 × 8).

Tornillo B Unión Soporte (izquierdo)

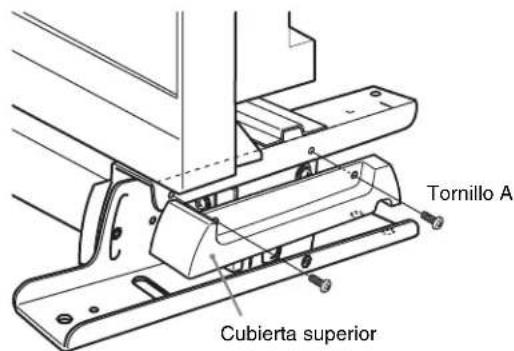

8 Fije la cubierta superior derecha y la cubierta superior izquierda a los soportes con dos tornillos A (3 × 8) en cada una.

Tornillo A Cubierta superior

9

Fije la cubierta inferior derecha y la cubierta inferior izquierda a los soportes con cuatro tornillos A (3 × 8) en cada una.

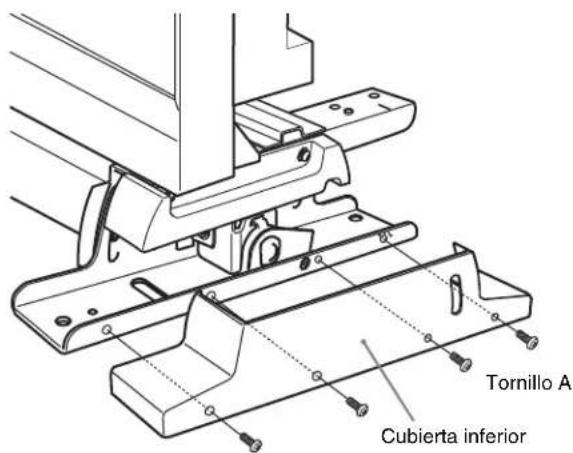

Si la unidad de basculamiento está montada Coloque la cubierta sobre el soporte desde arriba.

Tornillo A Cubierta inferior

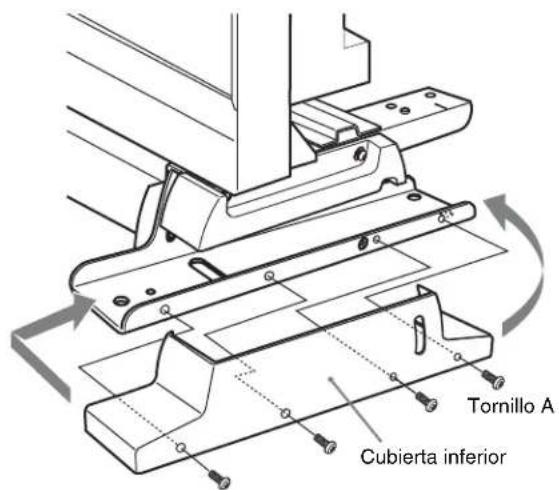

Si la unidad de basculamiento está desmontada

Coloque en primer lugar la parte frontal de la cubierta sobre el soporte y, a continuación, vuelva a montar la cubierta por la parte posterior mientras la dobla hacia fuera.

Tornillo A Cubierta inferior

10

Conecte el cable de conexión suministrado a los conectores DC 12V y LAN (10/100) del panel posterior de la unidad de control.

Nota

Conecte el conector del cable de CC (en L) al conector DC 12V.

LAN(10/100) 12V

11

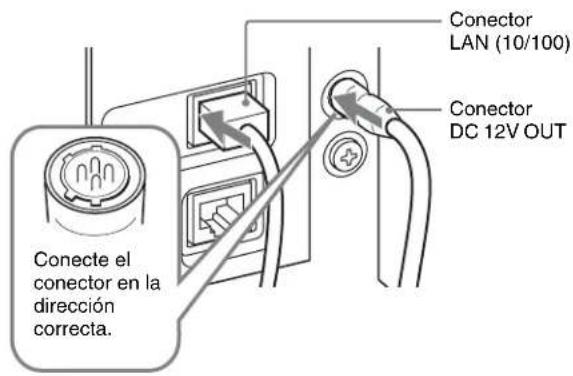

Conecte el cable de conexión a los conectores DC 12V OUT y LAN (10/100) del panel posterior del monitor.

Nota

Al conectar el cable al conector DC 12V OUT, asegúrese de conectar el conector del cable al conector DC 12V OUT en la dirección correcta.

Conecte el conector en la dirección correcta. Conector LAN (10/100) Conector DC 12V OUT

Basculamiento del monitor

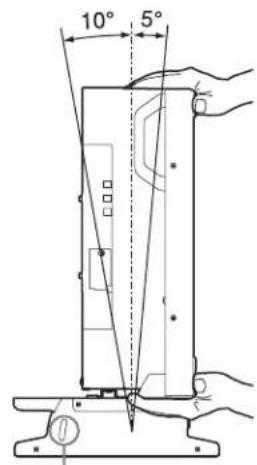

Afloje el tornillo de basculamiento situado dentro de la cubierta del soporte derecho y el del soporte izquierdo y, a continuación, bascule el monitor sujetando la parte superior del monitor y la parte inferior del monitor o la unidad de control. Asegúrese de sujetar los tornillos de basculamiento después de bascular el monitor.

10° 5°

Tornillo de basculamiento

Conexión del monitor

Aunque la unidad de control no esté acoplada al monitor, el soporte de fijación se puede acoplar al monitor solamente.

Para el montaje, remítase a los pasos de 3 (página 45) a 9 (página 47) de “Conexión del monitor y la unidad de control”.

Reducción de la altura

La altura de instalación del soporte de fijación se puede reducir al desmontar las unidad de basculamiento preinstaladas en el soporte derecho y el soporte izquierdo. Desmonte las unidades de basculamiento antes de acoplar la unidad de control al monitor.

Nota

Una vez desmontadas las unidades de basculamiento, no se puede bascular el monitor.

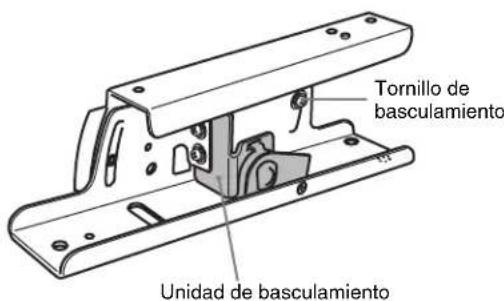

1 Afloje los tornillos de basculamiento del soporte derecho y el soporte izquierdo.

Tornillo de basculamiento Unidad de basculamiento

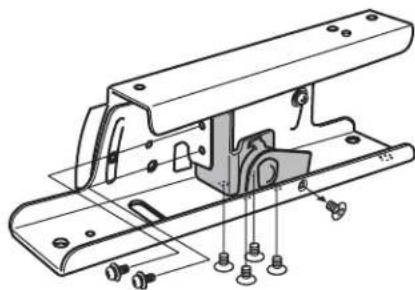

2 Desmonte siete tornillos de cada uno de los soportes, derecho e izquierdo.

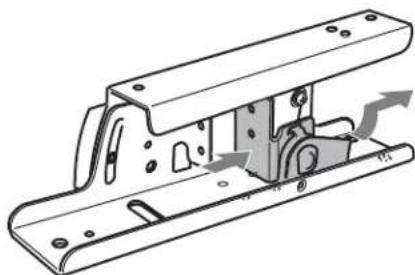

3 Desmonte las unidades de basculamiento del soporte derecho y el soporte izquierdo.

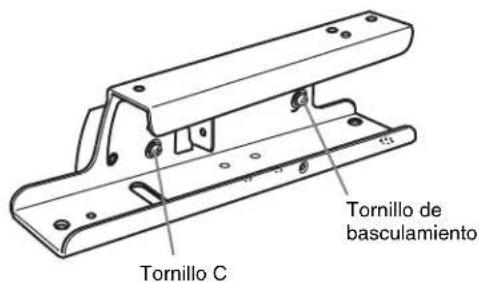

4 Fije el tornillo suministrado C (5 × 10) en cada soporte y, a continuación, apriete los tornillos de basculamiento.

Tornillo C Tornillo de basculamiento

Elevación de la altura del soporte de fijación

Siga los pasos del 1 al 4 de “Reducción de la altura” en orden inverso.

Nota

Guarde los tornillos desmontados en un lugar seguro para su uso en un futuro.
