Tipo de producto	Monitor CRT Trinitron FD
Marca	Sony
Modelo	GDM-5410
Categoría	Monitor de computadora
Tecnología de visualización	Trinitron de rejilla de apertura, 0,24 mm
Diagonal de la pantalla	21 pulgadas (53,3 cm)
Área de visualización	403,8 x 302,2 mm (19,8 pulgadas)
Resolución recomendada	1280 x 1024 píxeles
Frecuencia horizontal	30 - 121 kHz
Frecuencia vertical	48 - 160 Hz
Conectores de entrada	1 x 13W3 (RGB), 1 x HD15 (VGA)
Alimentación	100 - 240 V CA, 50/60 Hz, 2,0 - 1,0 A
Consumo eléctrico	≤ 160 W (normal), ≤ 3 W (en espera), < 1 W (apagado)
Dimensiones (An x Al x Pr)	501 x 498 x 498 mm
Peso	Aproximadamente 32 kg
Funciones principales	Menús OSD, ajustes de geometría, convergencia, color, zoom, desmagnetización, ahorro de energía, modo sRGB, auto centrado
Ajustes de imagen	Brillo, contraste, tamaño, centrado, geometría, convergencia, color, muaré
Ahorro de energía	Conforme a VESA DPMS, ENERGY STAR, NUTEK
Limpieza	Paño suave, no usar disolventes agresivos
Seguridad	Conforme a MPR II, descarga estática: esperar 30 s después de apagar
Normas	TCO'99 (opcional), VESA DDC
Accesorios incluidos	Cable de alimentación, cubierta trasera
Mantenimiento del tubo	Desmagnetización automática al encender
Reparabilidad	Restablecimiento de fábrica mediante tecla dedicada

Preguntas frecuentes - GDM5410 SONY

¿Por qué mi pantalla permanece negra y el indicador de encendido no se enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el interruptor de encendido esté en posición 'on'. Si el problema persiste, pruebe con otro tomacorriente.

¿Qué hacer si aparece el mensaje 'SIN ENTRADA DE VIDEO'?

Asegúrese de que el conector de entrada correcto esté seleccionado (tecla ENTRADA). Verifique que los pines del cable de video no estén doblados. Pruebe el cable con otra computadora.

¿Cómo ajustar el tamaño y centrado de la imagen?

Presione la tecla ASC para un ajuste automático. Para un ajuste manual, use el menú TAMAÑO/CENTRADO mediante la tecla MENU.

¿Por qué se ven finas líneas horizontales en la pantalla?

Son los hilos de amortiguación del tubo Trinitron, es normal. Son más visibles en fondos claros.

¿Cómo limpiar la pantalla sin dañarla?

Use un paño suave y seco. Para manchas, humedezca ligeramente con agua. No use nunca productos de limpieza agresivos, alcohol o benceno.

¿Qué hacer si la imagen parpadea o salta?

Aleje las fuentes de campos magnéticos (altavoces, lámparas). Cambie la orientación del monitor o ajuste la frecuencia de actualización en la configuración de la computadora.

¿Cómo restaurar los colores originales después de varios años?

Use la función RESTAURAR COLOR en el menú COLOR (modo SIMPLE o sRGB). El monitor debe estar encendido durante al menos 30 minutos en modo normal.

Aparece el mensaje 'FUERA DE RANGO DE BARRIDO', ¿qué hacer?

Este mensaje indica que la frecuencia de la señal de entrada no es compatible. Ajuste la tarjeta gráfica para que la frecuencia horizontal esté entre 30 y 121 kHz y la vertical entre 48 y 160 Hz.

¿Cómo desbloquear los botones del monitor si están bloqueados?

Vaya al menú OPCIÓN, seleccione MENÚ BLOQUEADO y ajústelo a OFF.

¿Por qué se escucha un ruido de soplido al encender?

Es el ruido del ciclo de desmagnetización automática que dura aproximadamente 2 segundos. Es normal.

MANUAL DE USUARIO GDM5410 SONY

Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

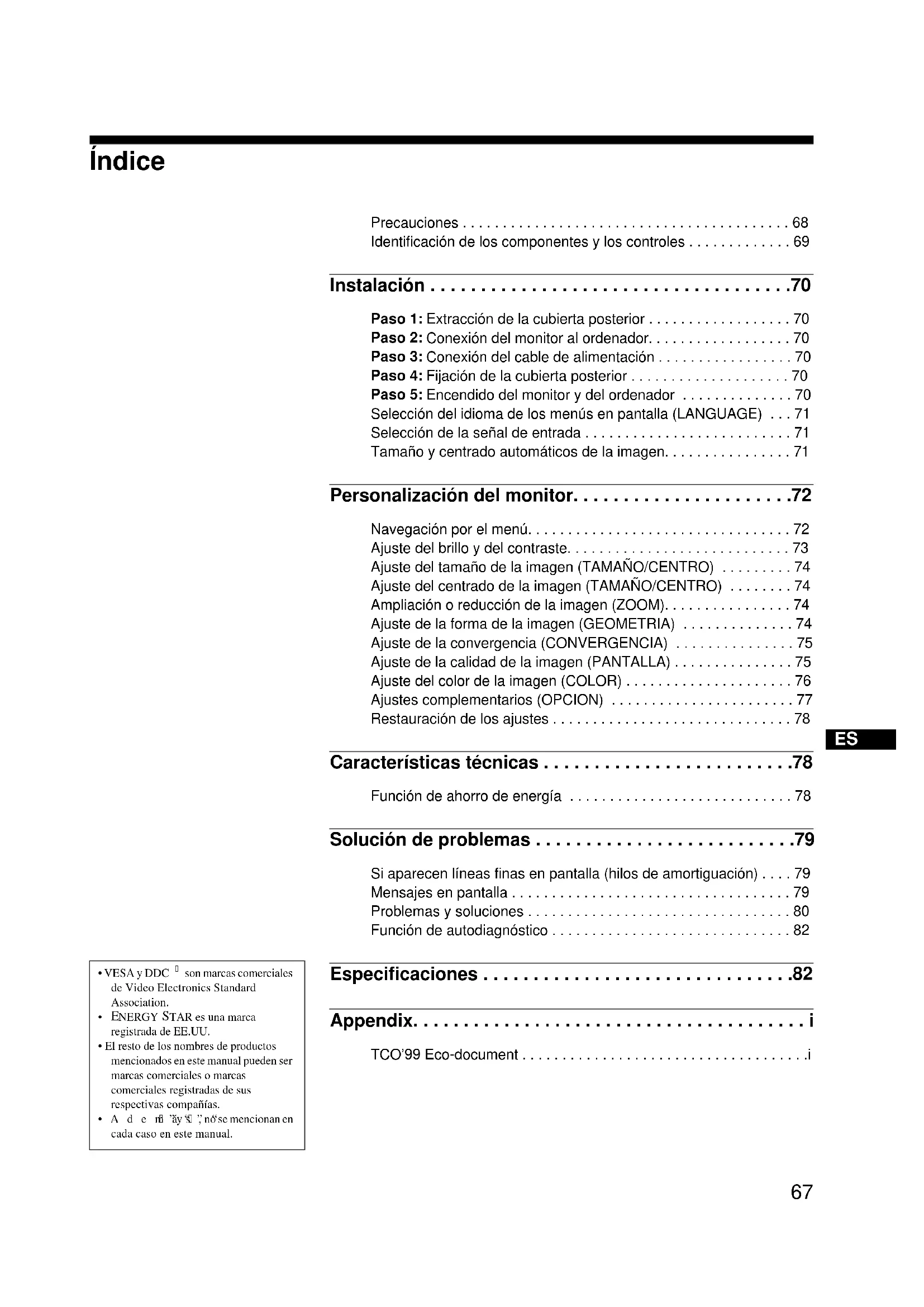

Uso del sistema orientable

Identificación de los componentes y los controles 69

Instalación 70

Paso 1: Extracción de la cubierta posterior 70

Paso 2: Conexión del monitor al ordenador. 70

Paso 3: Conexión del cable de alimentación 70

Paso 4: Fijación de la cubierta posterior 70

Paso 5: Encendido del monitor y del ordenador 70

Selección del idioma de los menús en pantalla (LANGUAGE) 71

Selección de la señal de entrada 71

Tamaño y centrado automáticos de la imagen. 71

Personalización del monitor. 72

Navegación por el menú. 72

Ajuste del brillo y del contraste. 73

Ajuste del tamaño de la imagen (TAMAÑO/CENTRO) 74

Ajuste del centrado de la imagen (TAMAÑO/CENTRO) 74

Ampliación o reducción de la imagen (ZOOM) 74

Ajuste de la forma de la imagen (GEOMETRÍA) 74

Ajuste de la convergencia (CONVERGENCIA) 75

Ajuste de la calidad de la imagen (PANTALLA) 75

Ajuste del color de la imagen (COLOR) 76

Ajustes complementarios (OPCIÓN) 77

Restauración de los ajustes 78

Características técnicas 78

Función de ahorro de energía 78

Solución de problemas 79

Si aparecen líneas finas en pantalla (hilos de amortiguación) 79

Mensajes en pantalla 79

Problemas y soluciones 80

Función de autodiagnóstico 82

Especificaciones 82

Apéndice.

Documento ecológico TCO'99

VESA y DDC son marcas comerciales de Video Electronics Standard Association. ENERGY STAR es una marca registrada de EE.UU. - El resto de los nombres de productos mencionados en este manual pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías. Aunque no se mencionan en cada caso en este manual.

Precauciones

Advertencia sobre las conexiones de alimentación

Utilice un cable de alimentación apropiado para el suministro eléctrico local.

115 voltios 230 voltios (no suministrado con el juego de cables estándar)

Juego de cables CEE-22, extremo hembra (todos los juegos de cables de alimentación)

Estados Unidos, Canadá, Taiwan, Corea, Japón	Europa Continental	Reino Unido, Irlanda	Australia, Nueva Zelandá
Tipo de enchufe NEMA S-15P	Tipo de enchufe CEE7/VII (Schuko)	Tipo de enchufe B S 1363	Tipo de enchufe SAA AS 3112
Tipo de cable SJT	Tipo de cable HAR(HO5VV -F3G1.0)	Tipo de cable HAR(HO5VV -F3G1.0)	Tipo de cable CDB03PLP
Valor nominal min. del jeu de cables 10 A/125 V 18/3AWG	Valor nominal min. del jeu de cables 10 A/250 V	Valor nominal min. del jeu de cables 10 A/250 V	Valor nominal min. del jeu de cables 10 A/250 V
Longitud del cable 2 m (+/- 0,1 m)	Longitud del cable 2,5 m (+/- 0,1 m)	Longitud del cable 2,5 m (+/- 0,1 m)	Longitud del cable 2,5 m (+/- 0,1 m)
Aprobación de seguidad UL/CSA	Aprobación de seguidad HAR	Aprobación de seguidad BSI, ASTA	Aprobación de seguidad Departamento de Energía de Nueva Gales del Sur

El suministro de alimentación universal de rango automático funciona en cualquier lugar; el monitor se autoajustará si es necesario. Enchufe y el cable de alimentación apropiados para la tensión local.

• Antes de desconectar el cable de alimentación, espere al menos 30 segundos después de desactivar la alimentación para que se descargue la electricidad estática de la superficie de la pantalla.
• Una vez activada la alimentación, la pantalla se desmagnetiza durante unos 2 segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos y cintas magnéticas situados cerca del monitor. Asegúrese de mantener discos, cintas y equipos de grabación magnéticos alejados del monitor.

El equipo debe instalarse cerca de una toma de fácil acceso.

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) ni cerca de materiales (cortinas, tapicerías, etc.) que puedan bloquear los orificios de ventilación, ni en lugares sujetos a la luz solar directa
• en lugares sujetos a cambios bruscos de temperatura
• en lugares sujetos a golpes o vibraciones mecánicas
• sobre superficies inestables
• cerca de equipos que generen magnetismo, como transformadores o líneas eléctricas de alta tensión
• sobre una superficie metálica con energía eléctrica.

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido limpiador de cristales, no emplee ningún tipo de producto de limpieza que contenga soluciones antiestáticas o aditivos similares, ya que pueden rayar la superficie de la pantalla.
• No frote, toque ni manipule la superficie de la pantalla con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

Transporte

Cuando transporte este monitor para su reparación o traslado, utilice la caja y los materiales de embalaje originales.

No levante este monitor agarrándolo por la cubierta posterior como se muestra más abajo, ya que dicha cubierta podrá desprenderse.

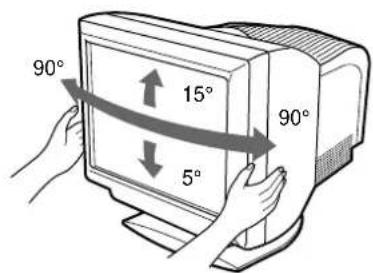

Uso del soporte basculante giratorio

Este monitor debe ajustarse en los ángulos mostrados a continuación. Para girarlo vertical u horizontalmente, agárrelo por la parte inferior con ambas manos.

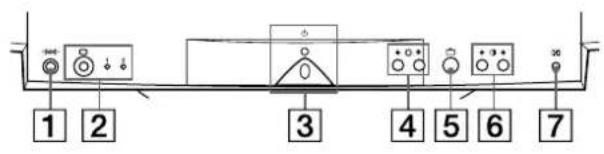

Identificación de los componentes y los controles

Consulte las páginas indicadas entre paréntesis para obtener más información.

Botón (restauración) (página 78)

Este botón recupera los valores de fábrica.

Botón (entrada) e indicadores 1 (13W3)/2 (HD15) (página 71)

Este botón selecciona la señal de entrada de video 1 (13W3) o 2 (HD15).

Cada vez que pulse este botón, se alternarán la señal de entrada y el indicador correspondiente.

3 Interruptor e indicador (alimentación) (páginas 70, 78, 82)

Este botón enciende y apaga el monitor. El indicador de alimentación se ilumina en verde cuando el monitor está encendido, y parpadea en verde y en ámbar, o se ilumina en ámbar cuando dicho monitor se encuentra en el modo de ahorro de energía.

4 Botones (brillo) ↓/↑ (página 73)

Estos botones muestran el menú BRILLO/CONTRASTE y configuran como los botones ↓↑ al seleccionar elementos de menú.

Botón (menú) (página 73)

Este botón muestra el menú principal.

Botones (contraste) ↔ (página 73)

Estos botones muestran el menú BRILLO/CONTRASTE y funcionan como los botones ↔ al realizar ajustes.

7 Botón ASC (tamaño y centrado automáticos) (página 71)

Este botón ajusta automáticamente el tamaño y el centro de la imagen.

8 Conector AC IN (página 70)

Este conector proporciona alimentación CA al monitor.

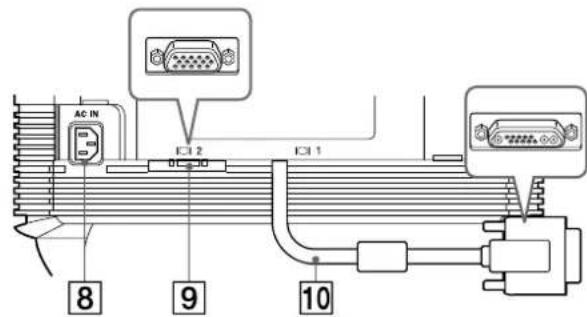

Parte posterior (con la cubierta abierta) Parte frontal

9 Conector 2 de entrada de video (HD15) (página 70)

Este conector introduce señales de video RVA

(0,700 Vp-p, positivas) y de sincronización.

10 Conector 1 de entrada de video (13W3) (página 70)

Este conector introduce señales de video RVA

(0,700 Vp-p, positivas) y las de sincronización.

9 HD15

10 13W3

\( {\mathrm{N}}^{ \circ } \) Señal [9] [9]Señal [10]		[10]
A1 —— Roja
A2 —— Verde
A3 —— Azul
1	Roja	Reloj de datos (SCL)*
2	Verde (Sincronización en verde)	DDC + 5V*
3	Azul	-
4	Identificación (Masa)	Masa DDC*
5	Masa DDC*	Sincronización C.**
6	Masa roja	Datas bidireccionesales (SDA)*
7	Masa verde	Sincronización V.
8	Masa azul	Identificación (100 Ω)
9	DDC + 5V*	Identificación (100 Ω)
10	Masa	Masa
11	Identificación (Masa)	-
12	Datas bidireccionesales (SDA)*	-
13	Sincronización H.	-
14	Sincronización V.	-
15	Reloj de datos (SCL)*	-

• DDC (Display Data Channel) es un estándar de VESA. ** Los terminales tienen dos finalidades: entrada de sincronización combinada y entrada de sincronización H. cuando la sincronización V. está presente en el terminal n.º 7.

Instalación

Este monitor funciona con plataformas que empleen frecuencias horizontales comprendidas entre 30 y 121 kHz.

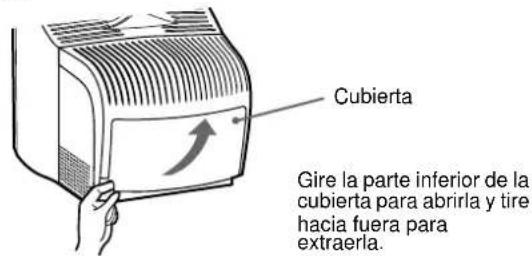

Paso 1: Extracción de la cubierta posterior

Antes de realizar la conexión, extraiga la cubierta posterior del monitor.

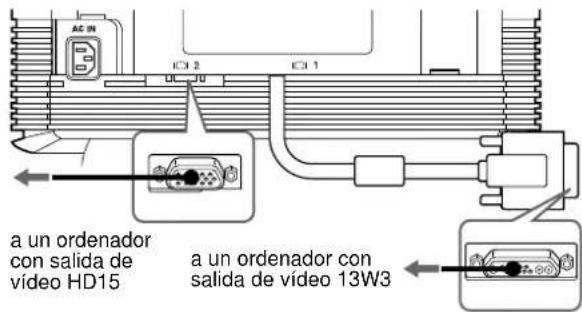

Paso 2: Conexión del monitor al ordenador

Con el monitor y el ordenador apagados, conecte el cable de señal de video al conector de entrada de video del monitor y a la salida de video del ordenador.

Notas

• No toque los terminales del conector del cable de señal de video, ya que dichos terminales podrían doblarse.
• Cuando conecte el cable de señal de video, compruebe la alineación de los conectores. No fuerce el conector en el sentido incorrecto, ya que los terminales podrían doblarse.

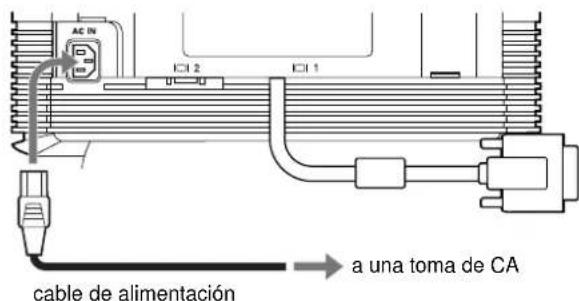

Paso 3: Conexión del cable de alimentación

Con el monitor y el ordenador apagados, conecte primero el cable de alimentación adecuado al suministro eléctrico local al monitor y, a continuación, a una toma de corriente.

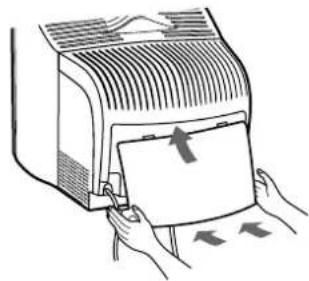

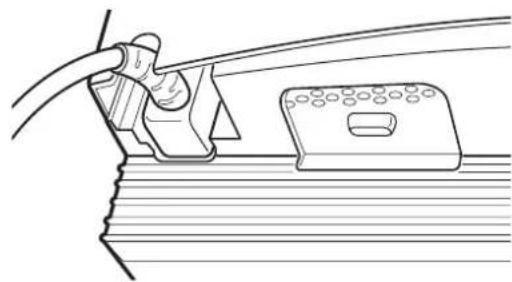

Paso 4: Fijación de la cubierta posterior

Fije la cubierta posterior al monitor.

Pase el cable de CA por la abertura para el mismo situada en la parte inferior de la cubierta posterior.

Paso 5: Encendido del monitor y del ordenador

Primero encienda el monitor y, a continuación, el ordenador.

Si fuese necesario, utilice los controles del monitor para ajustar la imagen.

Si las imágenes no aparecen en pantalla

• Compruebe que el monitor está correctamente conectado al ordenador.

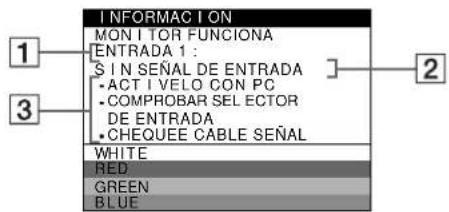

• Si la pantalla muestra el mensaje SIN SEÑAL DE ENTRADA, siga los mensajes en pantalla (página 79).

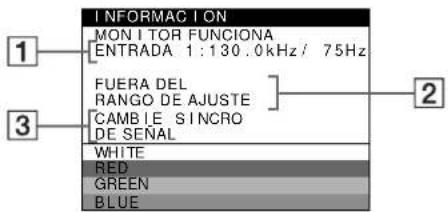

• Si sustituye un monitor antiguo por este modelo y el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se incluya entre 30 - 121kHz y la vertical entre 48 - 160Hz

Para obtener más información sobre los temas en pantalla, consulte "Problemas y soluciones" en la página 80.

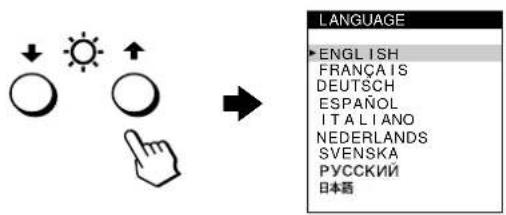

Selección del idioma de los menús en pantalla (LANGUAGE)

Los idiomas disponibles para los menús en pantalla son inglés, francés, alemán, español, italiano, holandés, sueco, ruso y japonés. El ajuste por omisión es el idioma inglés.

1 Pulse el botón

Consulte la página 73 para obtener más información sobre el empleo del botón

2 Pulse los botones / para seleccionar LANGUAGE y vuelva a pulsar el botón

Consulte la página 73 para obtener más información sobre el empleo de los botones / .

3 Pulse los botones / para seleccionar el idioma.

• ENGLISH: Inglés FRANÇAIS: Francés
• DEUTSCH: Alemán
• ESPAÑOL ITALIANO: Italiano NEDERLANDS: Holandés SVENSKA: Sueco
• PUCCKN: ：日本

R u

S

Para cerrar el menú

Pulse el botón una vez para volver al MENÚ principal, y dos para volver a la visualización normal. Si no pulsa ningún botón, el móvil se cerrará automáticamente transcurridos unos 30 segundos.

Para restaurar el idioma inglés

Pulse el botón (restauración) mientras la pantalla muestra el menú LÁNGUAGE.

Selección de la señal de entrada

Es posible conectar dos ordenadores a este monitor mediante los convertidores 1 y 2 de entrada de video. Para seleccionar uno de los dos ordenadores, emplee el botón

Pulse el botón

Cada vez que pulse este botón, se alternará la señal de entrada y el indicador correspondiente.

Al pulsar el botón, se seleccionará ENTRADA 2. Si no se pulsa, se seleccionará ENTRADA 1.

ENTRADA 1

(conector 1 de entrada de video)

ENTRADA2

(conector 2 de entrada de video)

El selector de entrada aparece en pantalla durante unos segundos.

La pantalla muestra "ENTRADA 1" (conector 1 de entrada de video) o "ENTRADA 2" (conector 2 de entrada de video).

Nota

Si el selector de entrada no recibe ninguna señal, la pantalla mostrará el mensaje SIN SEÑAL DE ENTRADA. Transcurridos unos segundos, el monitor entra en el modo de ahorro de energía. Si esto ocurre, cambie al otro conector.

Tamaño y centrado automáticos de la imagen

Es posible ajustar la imagen fácilmente para que llene la pantalla. Para ello, basta con pulsar el botón de ajuste automático (tamaño y centrado automáticos).

Pulse el botón

La imagen llenará automáticamente la pantalla.

Notas

- Esta función está destinada a emplearse con un ordenador que proporcione imágenes de pantalla completa. Puede no funcionar correctamente si el color de fondo es oscuro o si la imagen de entrada no llena la pantalla hasta los bordes. Las imágenes con una relación de aspecto de 5:4 (resolución: 1280 x 1024, 1600 x 1280) aparecen con su resolución real y no llenan la pantalla hasta los bordes. - La imagen mostrada se desplaza durante unos segundos al pulsar el botón; esto no es un fallo de funcionamiento.

Personalización del monitor

Es posible realizar diversos ajustes del monitor mediante el menú en pantalla.

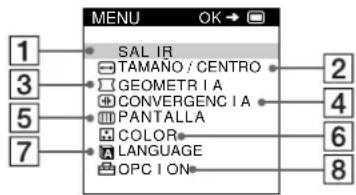

Navigación por el menú

Pulse el botón para que la pantalla muestre el MENÚ principal.

Utilice los botones / y para seleccionar uno de los siguientes nombres. Consulte la página 73 para obtener más información sobre el empleo de los botones / y.

1 SALIR

Seleccione SALIR para cerrar el menú.

2 TAMAÑO/CENTRO (página 74)

Seleccione el menú TAMAÑO/CENTRO para ajustar el dato, el centroide o el zoom de la imagen.

3 GEOMETRÍA (página 74)

Seleccione el menú GEOMETRÍA para ajustar la rotación y forma de la imagen.

4 CONVERGENCIA (página 75)

Seleccione el menú CONVERGENCIA para ajustar la convergencia horizontal y vertical de la imagen.

5 PANTALLA (página 75)

Seleccione el menú PANTALLA para ajustar la calidad de la imagen. Es posible ajustar la pureza y el efecto de cancelación del muaré.

6 COLOR (página 76)

Seleccione el menú COLOR para ajustar la temperatura del color de la imagen. Puede utilizarlo para hacer coincidir los colores del monitor con los de una imagen impresa.

7 IDIOMA (página 71)

Seleccione IDIOMA para elegir el idioma de los menús en pantalla.

8 OPCIÓN (página 77)

Seleccione OPCIÓN para ajustar las opciones del monitor. Estas incluyen:

• la desmagnetización de la pantalla
• el cambio de la posición del menú en pantalla y el bloqueo de los controles

Visualización de la señal de entrada actual

Las frecuencias horizontal y vertical de la señal de entrada actual aparecen en el MENÚ principal. Si la señal corresponde con uno de los modos predefinidos en fábrica de este monitor, también aparecerá la resolución.

frecuencias horizontal y vertical de la señal de entrada actual

resolución de la señal de entrada actual

■ Empleo de los botones □, ↓/↑ y ←/→

1 Muestre el MENÚ principal.

Pulse el botón para que el MENÚ principal aparezca en pantalla.

Pulse los botones ↓/↑ para seleccionar el menú deseado. Pulse el botón para seleccionar la opción de dato.

3 Ajuste el menú.

Pulse los botones / para seleccionar la opción de ajuste deseada. Pulse los botones ← / → para realizar el ajuste.

4 Cierre el menú.

Pulse el botón una vez para volver al MENÚ principal, y dos para volver a la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

Restauración de los ajustes

Pulse el botón (restauración). Consulte la página 78 para obtener más información sobre la restauración de los ajustes.

Ajuste del brillo y del contraste

Los ajustes de brillo y contraste se realizan mediante un menú de BRILLO/CONTRASTE independiente.

Estos ajustes se almacenan en la memoria para las señales procedentes del conductor de entrada actualmente seleccionado.

1 Pulse uno de los botones (brillo) / o

(contraste)

El menú de BRILLO/CONTRASTE aparece en pantalla.

2 Pulse los botones (brillo) / para ajustar el brillo y los botones (contraste) ← / → para ajustar el contraste (O).

Si emplea el modo sRGB

Si ha seleccionado el modo sRGB en el menú COLOR, la pantalla no mostrará el menú BRILLO/CONTRASTE.

Para obtener más información sobre el empleo del modo sRGB, consulte "Ajuste del color de la imagen (COLOR)" en la página 76.

El menú desaparece automáticamente transcurridos unos 3 segundos.

Ajuste del tamaño de la imagen (TAMAÑO/CENTRO)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el botón. El menú principal aparece en pantalla. 2 Pulse los botones ↓/↑ para seleccionar TAMAÑO/CENTRO y vuelva a pulsar el botón. El menú TAMAÑO/CENTRO aparece en pantalla. 3 Primero pulse los botones ↓/↑ con el fin de seleccionar para el ajuste horizontal, o para el vertical. A continuación, pulse los botones ←/→ para ajustar el tamaño.

Ajuste del centro de la imagen (TAMAÑO/CENTRO)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el botón. El menú principal aparece en pantalla. 2 Pulse los botones ↓/↑ para seleccionar TAMAÑO/CENTRO y vuelva a pulsar el botón. El menú TAMAÑO/CENTRO aparece en pantalla. 3 Primero pulse los botones ↓/↑ con el fin de seleccionar para el ajuste horizontal, o para el vertical. A continuación, pulse los botones ←/→ para ajustar el centrado.

Ampliación o reducción de la imagen (ZOOM)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el botón. El menú principal aparece en pantalla. 2 Pulse los botones ↓/↑ para resaltar TAMAÑO/CENTRO y vuelva a pulsar el botón. El menú TAMAÑO/CENTRO aparece en pantalla. 3 Pulse los botones ↓/↑ para seleccionar (zoom), y pulse los botones ←/→ para ampliar o reducir la imagen.

Nota

El ajuste se detiene cuando el tamaño horizontal o el vertical alcanza su valor máximo o mínimo.

Ajuste de la forma de la imagen (GEOMETRÍA)

Los ajustes de GEOMETRÍA permiten ajustar la rotación y la forma de la imagen.

El ajuste (rotación) se almacena en la memoria para todas las señales de entrada. El resto de ajustes se almacenan en la memoria para la señal de entrada actual.

1 Pulse el botón. El menú principal aparece en pantalla. 2 Pulse los botones ↓ / ↑ para seleccionar GEOMETRÍA y vuelva a pulsar el botón. El menú GEOMETRÍA aparece en pantalla. 3 Primero pulse los botones ↓ / ↑ para seleccionar la opción de ajuste que desee. A continuación, pulse los botones ← / → para realizar el ajuste.

Selección Para
○	girar laImagen
○	expandir o contraer los lados de laImagen
○	desplazar los lados de laImagen hacerla izquierda o la derecha
○	ajustar la anchura de laImagen en la parte superior de la pantalla
○	desplazar laImagen hacerla izquierda o la derecha en la parte superior de la pantalla

Ajuste de la convergencia (CONVERGENCIA)

Los ajustes de CONVERGENCIA permiten mejorar la calidad de la imagen mediante el control de la convergencia. Esta se refiere al alineamiento de las señales de color rojo, verde y azul.

Si se aprecian sombras rojas o azules alrededor de las letras o de las líneas, ajuste la convergencia.

Estos ajustes se almacenan en la memoria para todas las señales de entrada.

1 Pulse el botón.

El menú principal aparece en pantalla.

2 Pulse los botones ↓ / ↑ para resaltar

CONVERGENCIA y vuelva a pulsar el botón.

El menú CONVERGENCIA aparece en pantalla.

3 Primero pulse los botones ↓ / ↑ para seleccionar la opción de ajuste que desee. A continuación, pulse los botones ← / → para realizar el ajuste.

Selección Para
‡	que las sombras rojas o azules se desplacen en sentido horizontal
‡	que las sombras rojas o azules se desplacen en sentido vertical
‡ TOP CONVER V SUP	que las sombras rojas o azules de la parte superior de la pantalla se desplacen en sentido vertical
‡ BOT CONVER V INF	que las sombras rojas o azules de la parte inferior de la pantalla se desplacen en sentido vertical

Ajuste de la calidad de la imagen (PANTALLA)

Los ajustes de PANTALLA permiten mejorar la calidad de la imagen controlando el muaré y la pureza.

• Si el color es irregular en las esquinas de la pantalla, ajuste la pureza.
• Si aparecen patrones elípticos u ondulados en pantalla, cancele el muaré.

Los ajustes de ELIMINAR MUARE y AJUSTE MUARE se almacenan en la memoria para la señal de entrada actual. Los demás ajustes se almacenan en la memoria para todas las señales de entrada.

1 Pulse el botón

La pantalla muestra el MENÚ principal.

2 Pulse los botones ↓ / ↑ para resaltar PANTALLA y a continuación pulse el botón

El menú PANTALLA aparece en pantalla.

3 Primero pulse los botones ↓ / ↑ para seleccionar la opción de ajuste deseada. A continuación, pulse los botones ← / → para realizar el ajuste.

Selección Para
PUREZA	reducir al máximo las irregularidades del color del ángulo superior izquierdo de la pantalla.
PUREZA	reducir al máximo las irregularidades del color del ángulo superior derecho de la!");
PUREZA	reducir al máximo las irregularidades del color del ángulo inferior izquierdo de la!");
PUREZA	reducir al máximo las irregularidades del color del ángulo inferior derecho de la!");
ELIMINAR MUARE*	activar (SI) o desactivar (NO) la funciona de cancelación de muaré. (AJUSTE MUARE) aparece en el móvil al seleccionar SI.
AJUSTE MUARE	ajustar el grado de cancelación de muaré hasta que este se incluye alminimum.

• El muaré es un tipo de interferencia natural que produce líneas suaves y onduladas en la pantalla. Puede aparecer debido a la interferencia entre el patrón de la imagen en pantalla y el de paso de fósforo del monitor.

Ejemplo de muaré

Nota

Es posible que la imagen se aprecie con borrosidad si

ELIMINAR MUARE se ajusta en SÍ.

Ajuste del color de la imagen (COLOR)

Los ajustes de COLOR permiten ajustar la temperatura del color de la imagen mediante la modificación del nivel de color del camino de color blanco. Los colores aparecen con un tono rojizo si la temperatura es baja, y azulado si esta es alta. Este ajuste resulta útil para hacer coincidir el color del monitor con los colores de una imagen impresa.

1 Pulse el botón

El MENÚ principal aparece en pantalla.

2 Pulse los botones / para resolver COLOR y pulse el botón.

El menú COLOR aparece en pantalla.

3 Pulse los botones para seleccionar el modo de ajuste.

Hay tres modos de ajuste: FÁCIL, EXPERTO y sRGB.

4 Primero pulse los botones / para seleccionar la opción de ajuste que desee. A continuación, pulse los botones ← / → para realizar el ajuste.

Ajuste el modo seleccionado de acuerdo con las siguientes instrucciones.

Modo FÁCIL

1 Primero pulse los botones / para seleccionar la fila [1] de temperatura del color y, a continuación, pulse los botones ← / → para seleccionar una temperatura del color.

Las temperaturas del color predefinidas son 5000K, 6500K y 9300K. Puesto que el ajuste por omisión es 9300K, el tono de los blancos cambiará de azulado a rojizo al disminuir la temperatura hasta 6500K y 5000K.

2 Si es necesario, ajuste la temperatura del color con precisión.

Primero, pulse los botones / para seleccionar la fila 2 de ajuste de la temperatura del color y, a continuación, pulse los botones ← / → para ajustar la temperatura del color con precisión.

Si ajusta la temperatura del color con precisión, los nuevos ajustes del color se almacenarán en la memoria para cada una de las tres temperaturas del color y la opción del menú en pantalla cambiará de forma singular.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

Modo EXPERTO

Es posible realizar ajustes adicionales en el color en mayor detalle seleccionando el modo EXPERTO.

1 Pulse los botones ↓/↑ para seleccionar la fila 1 de temperatura del color y, a continuación, pulse los botones ←/→ para seleccionar una temperatura del color. 2 Pulse los botones ↓/↑ para seleccionar la opción de ajuste, y después pulse los botones ⇐/⇒ para ajustar BIAS (nivel de negro).

De esta forma se ajustan las partes oscuras de la imagen.

3 Pulse los botones ↓/↑ para seleccionar la opción de ajuste, y después pulse los botones ⇐/⇒ para ajustar GAIN (nivel de blanco).

De esta forma se ajustan las partes luminosas de la imagen.

Es posible ajustar los componentes R (rojo), V (verde), A (azul) de la señal de entrada al realizar cambios en las opciones 2 y 3.

Si ajusta la temperatura del color con precisión, los nuevos ajustes del color se almacenarán en la memoria para cada una de las tres temperaturas del color y la opción del menú en pantalla cambiará de la siguiente forma.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

Ajuste de la temperatura del color para cada uno de los conectores de entrada de video

Es posible ajustar la temperatura del color con precisión en el modo FÁCIL o EXPERTO para cada uno de los conectores de entrada de video (ENTRADA 1: 13W3 y ENTRADA 2: HD15).

1 Seleccione el mismo modo de ajuste y temperatura del color en el menú COLOR para ENTRADA 1 y ENTRADA 2. 2 Ajuste la temperatura del color con precisión en cada menú de ENTRADA 1 y ENTRADA 2.

Los ajustes se almacenan en la memoria para los conectores ENTRADA 1 y ENTRADA 2.

Para obtener información sobre cómo seleccionar el conector, consulte la página 71.

Modo sRGB

El ajuste de color sRGB es un protocolo de espacio de color del sector estándar diseñado para correlacionar los colores mostrados e impresos de productos informáticos que cumplan con sRGB. Para ajustar los colores al perfil sRGB, bastará con seleccionar el modo sRGB en el menú COLOR. No obstante, con el fin de mostrar correctamente los colores sRGB (γ = 2,2, 6500 K), es preciso definir el ordenador en el perfil sRGB y ajustar el brillo (☀) y el contraste (●) en los números mostrados en el menú. Para obtener información sobre cómo cambiar el brillo (☀) y el contraste (●), consulte la página 73.

Nota

El ordenador y otros productos conectados (como una impresora) deben admitir el modo sRGB.

Restauración del color mediante los menús FÁCIL o sRGB

Los colores de la mayoría de los monitores tienden a perder brillo gradualmente desde hace varios años de empleo. La función REAJUSTE DE COLOR de los menús FÁCIL y sRGB permite recuperar los niveles originales de fábrica del color. A continuación se describe cómo restaurar el color del monitor mediante el menú FÁCIL.

1 Pulse los botones ← para seleccionar el modo FÁCIL o sRGB. 2 Primero pulse los botones ↓/↑ para seleccionar (REAJUSTE DE COLOR) y, a continuación, pulse el botón →.

La imagen desaparece, mientras el color se restaura (aproximadamente 2 segundos). Una vez restaurado el color, la imagen vuelve a aparecer en pantalla.

Notas

• Antes de emplear esta función, el monitor debe encontrarse en el modo de funcionamiento normal (indicador de alimentación iluminado en verde) durante al menos 30 minutos. Si el monitor entra en el modo de ahorro de energía, debe ajustar dicho monitor en el modo de funcionamiento normal y esperar unos 30 minutos para que esté preparado. Es posible que sea necesario definir los ajustes de ahorro de energía del ordenador para que el monitor se mantenga en el modo de funcionamiento normal durante 30 minutos completos. Si el monitor no está preparado, aparecerá el siguiente mensaje.

• El monitor puede perder gradualmente la capacidad para realizar esta función debido al desgaste natural del tubo de imagen.

Ajustes complementarios (OPCIÓN)

Es posible desmagnetizar el monitor, cambiar la posición del menú y bloquear los controles manualmente.

1 Pulse el botón. El menú principal aparece en pantalla. 2 Pulse los botones ↓/↑ para resaltar OPCIÓN y, a continuación, pulse el botón. El menú OPCIÓN aparece en pantalla. 3 Pulse los botones ↓/↑ para seleccionar la opción de ajuste que desee. Ajuste la opción seleccionada de acuerdo con las siguientes instrucciones.

Desmagnetización de la pantalla

El monitor se desmagnetiza automáticamente al activar la alimentación.

Para desmagnetizar el monitor manualmente, primero pulse los botones ↓↑ para seleccionar (DESMAGNET). A continuación, pulse el botón →.

La pantalla se desmagnetiza durante unos 2 segundos. Si es preciso aplicar un segundo ciclo de desmagnetización, espere al menos 20 minutos antes de aplicarlo para obtener los mejores resultados posibles.

Cambio de la posición del menú

Cambie la posición del menú si bloquea la imagen en pantalla. Para cambiar la posición del menú en pantalla, primero pulse los botones / con el fin de seleccionar

• (POSITION MENU H) para el ajuste horizontal, o
• (POSITION MENU V) para el vertical. A

continuación, pulse los botones ← / → para desplazar el menú en pantalla.

Bloqueo de los controles

Para proteger los datos de ajuste mediante el bloqueo de los controles, primero pulse los botones / para seleccionar BLOQUEO DE AJUSTES. A

continuación, pulse el botón → para seleccionar SÍ.

Sólo funcional en interruptor (alimentación), SALIR y (BLOQUEO DE AJUSTES) del menú (OPCIÓN). Si se seleccionan otras opciones, la marca aparecerá en pantalla.

Para cancelar el bloqueo de los controles

Repita el procedimiento anterior y ajuste BLOQUEO DE AJUSTES en NO.

Restauración de los ajustes

Este monitor dispone de los siguientes métodos de restauración. Utilice el botón (restauración) para restaurar los ajustes.

Restauración de una sola opción de ajuste

Emplee los botones 口 , / para seleccionar la opción de ajuste que desee restaurar, y pulse el botón (restauración).

Restauración de todos los datos de ajuste para la señal de entrada actual

Pulse el botón (restauración) cuando no haya ningún menú en pantalla.

Tenga en cuenta que los siguientes ajustes no se restauran mediante este método: - idioma de los menús en pantalla (página 71) - modo de ajuste del menú COLOR (FÁCIL, EXPERTO, sRGB) (página 76) - posición de los menús en pantalla (página 77) - bloqueo de los controles (página 77)

Restauración de todos los datos de ajuste para todas las señales de entrada

Pulse y mantenga pulsado el botón (restauración) durante más de dos segundos.

Nota

El botón (restauración) no funciona cuando (BLOQUEO DE AJUSTES) está ajustado en SÍ.

Características técnicas

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía establecidas por VESA, ENERGY STAR y NUTEK. Si no se recibe ninguna señal mediante el monitor desde el ordenador conectado, dicho monitor reducirá automáticamente el consumo de energía como se muestra a continuación.

Modo de alimentación	Consumo de energia	Indicador (alimentación)
funcionamiento normal	≤ 160 W verde
activo inactivo* ≤ 3 Wámbar
alimentación desactivada	< 1 W apagado

• Cuando el ordenador entra en el modo "activo inactivo", la señal de entrada al monitor se interrumpe y "SIN SEÑAL DE ENTRADA" aparece en pantalla. Transcurridos unos instantes, el monitor entra en el modo de ahorro de energía.

Solución de problemas

Antes de ponerse en contacto con personal de servicios técnico, consulte esta sección.

Si aparecen líneas finas en pantalla (hilos de amortiguación)

Las líneas que se aprecian en la pantalla son normales en el monitor Trinitron y no son ningún fallo de funcionamiento. Son las sombras de los hilos de amortiguación realizados para estabilizar la rejilla de apertura y se aprecian en mayor medida cuando el fondo de la pantalla es luminoso (normalmente blanco). La rejilla de apertura es el elemento esencial por el que el tubo de imagen Trinitron es único, permitiendo que la pantalla reciba más iluminación, por lo que las imágenes aparecen con más brillo y más detalle.

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla mostrará alguno de los siguientes mensajes.

Si el mensaje SIN SEÑAL DE ENTRADA aparece en pantalla

1 Conector seleccionado

Este mensaje muestra qué conector se encuentra actualmente seleccionado (ENTRADA 1 o ENTRADA 2).

2 Condición de la señal de entrada SIN SEÑAL DE ENTRADA

Esto indica que no se introduce una señal, o que no se recibe una señal mediante el conector seleccionado.

3 Soluciones

Es posible que uno o más de los siguientes mensajes aparezcan en pantalla.

• Si el mensaje ACTÍVELO CON PC aparece en pantalla, pulse el botón correspondiente. Si desea usarlo, selecciónelo de la manera adecuada. - Si el mensaje COMPROBAR SELECTOR DE ENTRADA aparece en pantalla, cambie la señal de entrada (página 71).
• Si el mensaje CHEQUEE CABLE SEÑAL aparece en pantalla, compruebe que el monitor está correctamente conectado al ordenador (página 70).

Si el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla

1 Conector seleccionado y las frecuencias de la señal de entrada actual

Este mensaje muestra qué conector se encuentra actualmente seleccionado (ENTRADA 1 o ENTRADA 2). Si el monitor reconoce las frecuencias de la señal de entrada actual, las frecuencias horizontal y vertical también aparecerán.

2 Condición de la señal de entrada FUERA DEL RANGO DE AJUSTE

Esto indica que las especificaciones del monitor no admiten la señal de entrada.

Soluciones

CAMBIE SINCRO DE SEÑAL aparece en pantalla. Si sustituye un monitor antiguo por este, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se sitúe entre 30 - 121 kHz y la vertical entre 48 - 160 Hz.

Para más información, consulte "Problemas y soluciones" en la página 80.

Problemas y soluciones

Si el problema lo causa un ordenador conectado u otro equipo, consulte el manual de instrucciones del equipo conectado. Utilice la función de autodiagnóstico (página 82) si las siguientes recomendaciones no ayudan a solucionar el problema.

Problema Compruebe loisible
Ausencia deImagenSi elindicador (alimentacion) no está iluminado	Compruebe que el cable de alimentacion está correctamente connectado.Compruebe que el interruptor (alimentacion) está en la posicion de "activado".
Si el mensaje SIN SEÑAL DEENTRADA aparece en pantalla, o siel indicador (alimentacion) estáiluminado en ámbar o alterna entreverde yámbar	Compruebe que el ajuste del botón sea correcto (págrina 71).Compruebe que los terminales del conductor de entrada de video no estén doblados niarrancados.Problemas causados por el ordinador u other equipo connectadoEl ordinador se incluye en el modo de averro de energia. Pulseequalier tecla delteclado del ordinador.Compruebe que la alimentacion del ordinador está activada.Compruebe que la tarjeta graficaste estépletamente insertada en la ranura bus adecuada.
Si los mensajes SIN SEÑAL DEENTRADA y CHEQUEE CABLESEÑAL aparecen en pantalla, o si elindicador (alimentacion) estáiluminado en ámbar o alterna entreverde yámbar	Compruebe que el cable de señal de video está correctamente connectado y que todos los enchufes esténfirmamente insertados en las tomas (págrina 70).Compruebe que los terminales del conductor de entrada de video no estén doblados niaplastados.Compruebe que el ajuste del botón sea correcto (págrina 71).Problemas causados por el ordinador u other equipo connectadoAsegúrese de que la tarjeta graficaste estépletamente insertada en la ranura bus adecuada.
Si el mensaje FUERA DEL RANGODEAJUSTE aparece en pantalla	Problemas causados por el ordinador u other equipo connectadoCompruebe que el margen de Frequencia de video se incluye Dentro del especialido para el monitor. Si ha sustituido un monitor antigo por este,whelming a conectar el antiguo yajuste el margen de Frequencia de acuerdo con lo singular Horizontal: 30 - 121 kHzVertical: 48 - 160 Hz
Si no aparece ningún mensaje y elindicador (alimentacion) seilumina en verde o parpadea enámbar	Utilice la functión de autodiagnostico (págrina 82).
LaImagen parpadea, se ondula, oscila o aparece codificada	Aíscyelimine las fuentes poteciales de Campos eletricos o magnéticos, como others monitores, impressoras láser, ventiladores electricos, lamparas fluorescentes o telesores.Aleje el monitor de lincas electricas o instale una protección magnética cerca del monitor.Enchufe el monitor en una toma de CA diferente,preferiblemente de other circuito.Girclmonitor 90 ° hacía la izquierda o la dercha.Problemas causados por el ordinador u other equipo connectadoConsulte el manual de la tarjeta graficasta para Obtener información sobre el ajuste adecuado al monitor.Confirme que este monitor admite el modo grafico y la Frequencia de la senal de entrada. Aque la Frequencia se incluye Dentro del margen adecuado, ciertas tarjetas de video能把pon presentar un impulso de sincronizaciondemasiado estrecho para que el monitor sesincrione correctamente.Ajuste la Frequencia de barrido del ordinador (frecuencia vertical) para que la imagedense le mayor calidad possible.
LaImagen aparece borrosa	Ajuste el brillo y el contraste (págrina 73).Desmagnetice el monitor* (págrina 77).Si ELIMINAR MUARE está activada (SI),laImagenovable aparecer borrosa.Disminuya el efecto de cancelacion de muaré o ajuste ELIMINAR MUARE en NO (págrina 75).
Problema Compruebe lo siguientes
Aparecen imágenes fantasma	No utilise cables prolongadores de video ni dispositivos de conmutación de video. Compruebe que todos los enchufes esténfirmamente insertados en sus tomas.
LaImagen aparece descentrada o con un時間 incorrecto	Pulse el botón (pígrina 71). Ajuste el tamanío (págrina 74) o el centroido (págrina 74). Tenga en cuenta que ciertos些os de video nohlenan la pantalla hasta los bordes.
Los bordés de laImagen aparecencurvos	Ajuste la geometría (págrina 74).
Se apprecian patrones ondulados o elipticos (muaré)	Ajuste ELIMINAR MUARE en SI y defina el grado de cancelación de muaré hasta que este sea minimo (págrina 75). Problemas causados por el ordenador u other equipo connectado Cambia el patrón de escritorio.
El color no es uniforme	Desmagnetice el monitor* (págrina 77). Si coloca equipos que generen Campos magnéticos, como altavoces, cerca del monitor, o si cambia la orientación del monitor, el color pueda perdor uniformidad. Ajuste la pureza (págrina 75).
El blanco no parece blanco	Ajuste la temperatura del color (págrina 76).
Las letras y las lineas muestransombras rojas o azules en losbordes	Ajuste la convergencia (págrina 75).
Los botones del monitor nofuncionalan(Cparece en pantalla)	Si la funciona de bloqueo de los controlles está ajustada en SI, ajustela en NO (págrina 77).
La funciona REAJUSTDE COLORno se activa	Antes deemployer esta funciona, el monitorDebe encontrarse en el modo de configuracionmostal (indicador de alimentacion iluminado en verde) durante al menos 30 instantos. Paraobtener más informació sobre el empleo de la funciona REAJUSTDE COLOR, consultelá(págrina 77. Defina los ajustes de ahora de energia del ordenador para mantener el monitor en el modeof configuracionnormal durante más de 30 instantos. El monitor puede perdor gradualmente su capacité para realizar esta funcionadebido aldesgaste natural del tubo deImagen.
Se oye un zumbidoinmediamente antes deactivar la alimentación	Se tratadel sonido producido por el ciclo de desmagnetizaciones automática. Alactivar alalimentacion, el monitor se desmagnetiza automáticamente durante 2 segundos.

• Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de configuración.

Visualización del nombre, número de serie y fecha de fabricación de este monitor.

Mientras el monitor recibe una señal de video, pulse y mantenga pulsado el botón durante más de cinco segundos para que aparezca el cuadro de información de este monitor.

Si el problema persiste, llame al representante de servicios técnicos y proporciónele la siguiente información.

• Nombre del modelo: GDM-5410 - Número de serie
• Nombre y especificaciones del ordenador y de la tarjeta gráfica.

Ejemplo

INFORMACIÓN

MODELO: GDM-5410

Función de autodiagnóstico

Este monitor está equipado con una función de autodiagnóstico.

Si el monitor o el ordenador o los ordenadores presentan algún

problema, la pantalla se pondrá en blanco y el indicador

de alimentación se iluminará en verde o parpadeará en ámbar. Si el indicador de alimentación está iluminado en ámbar, significa que el ordenador se encuentra en el modo de ahorro de energía.

Pulse cualquier tecla del teclado.

Indicador de alimentación

Si el indicador de alimentación está iluminado en verde

1. Desconecte todos los enchufes de los conectores 1 y 2 de entrada de video, o apague el ordenador u ordenadores conectados. 2. Pulse el botón de alimentación dos veces para apagar el monitor y, a continuación, encenderlo. 3. Pulse el botón → durante 2 segundos antes de que el monitor entre en el modo de ahorro de energía.

Si aparecen las cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de video y compruebe el estado del ordenador u ordenadores.

Si las barras de color no aparecen, significa que existe un fallo potencial del monitor. Informe al representante de servicio técnico del estado del monitor.

Si el indicador de alimentación parpadea en ámbar

Pulse el botón de alimentación dos veces para apagar el monitor y, a continuación, encenderlo.

Si el indicador de alimentación se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador (alimentación) sigue parpadeando, significa que hay un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en ámbar del indicador (alimentación) e informe al representante de servicio técnico del estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie de dicho monitor. Tome nota también del fabricante y del modelo del ordenador y de la tarjeta de video.

Especificaciones

TRC bajo la rejilla de apertura de

0.24 mm

21 pulgadas, medida diagonal

Tamaño de imagen visualizable

Aprox. 403,8 x 302,2 mm (ancho/alto)

Imagen de visualización de 19,8"

Resolución recomendada Horizontal: 1280 puntos

Vertical: 1024 líneas

Área de imagen estándar Aprox. 388 x 291 mm (ancho/alto)

0

Aprox. 364 x 291 mm (ancho/alto)

Frecuencia de deflexión* Horizontal: 30 a 121 kHz

Vertical: 48 a 160 Hz

Corriente/tensión de entrada de CA

100 a 240 V 50-60 Hz, 2,0-1,0 A

Consumo de energía Aprox. 145 W

Dimensiones Aprox. 501 x 498 x 498 mm

(an/al/prf)

Peso Aprox. 32 kg

• Condiciones de sincronización horizontal y vertical recomendadas
• La anchura de sincronización horizontal debe ser superior al 4,8 % del tiempo total horizontal o a 0,8 μs, según el que sea superior.
• La anchura de supresión horizontal debe ser superior a 2,3 μseg.
• La anchura de supresión vertical debe ser superior a 450 μseg. ** Si la señal de entrada cumple con la GTF (Fórmula de sincronización generalizada), la función GTF del monitor proporcionará automáticamente una imagen óptima para la pantalla.

Diseño y especificaciones sujetos a cambios sin previo aviso.
