MANUALE UTENTE GDM5410 SONY

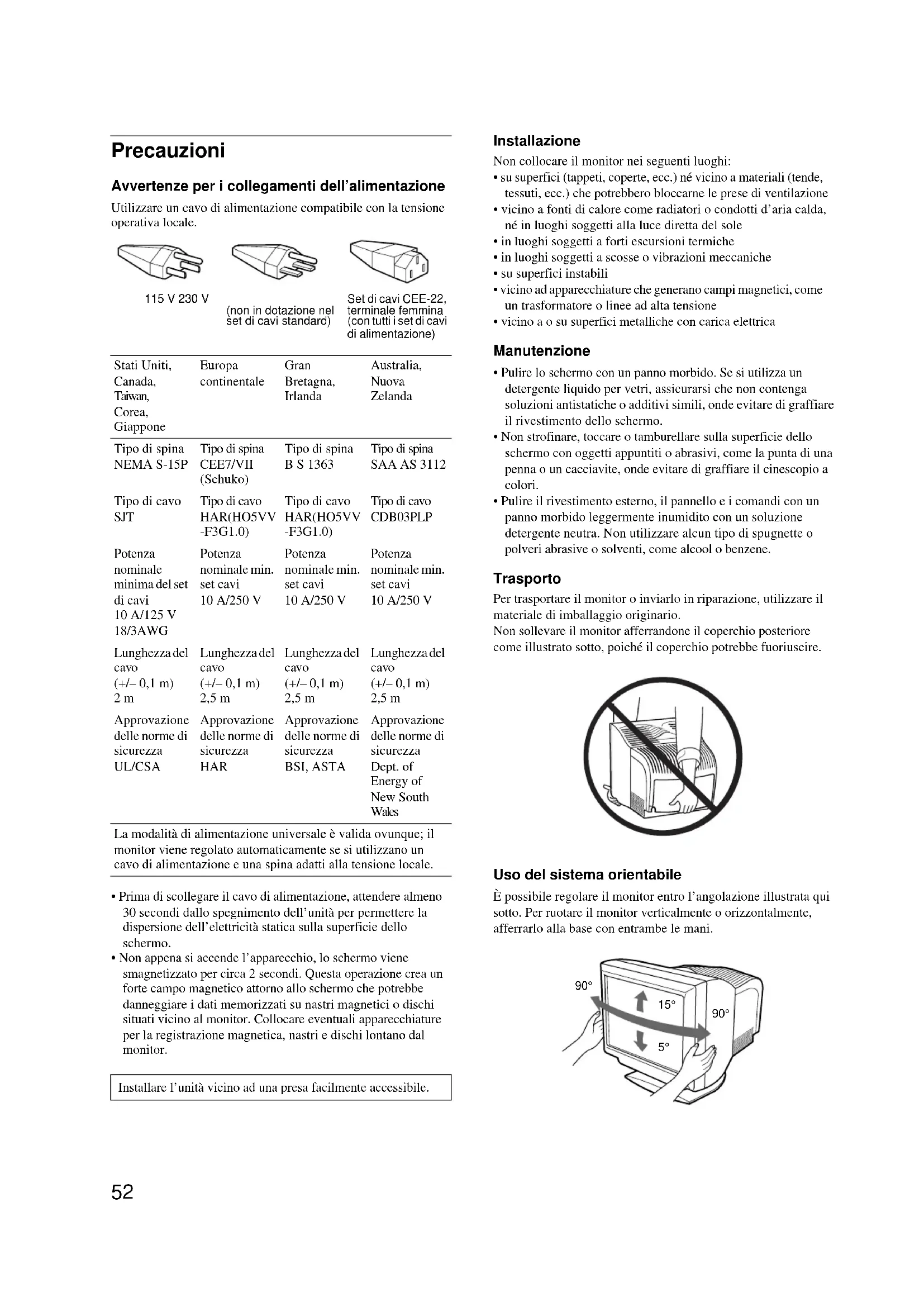

• VESA e DDC sono marchi di fabbrica di Video Electronics Standard Association.

• Prima di scollegare il cavo di alimentazione, attendere almeno 30 secondi dallo spegnimento dell’unità per permettere la dispersione dell’elettricità statica sulla superficie dello schermo.

• Non appena si accende l’apparecchio, lo schermo viene smagnetizzato per circa 2 secondi. Questa operazione crea un forte campo magnetico attorno allo schermo che potrebbe danneggiare i dati memorizzati su nastri magnetici o dischi situati vicino al monitor. Collocare eventuali apparecchiature per la registrazione magnetica, nastri e dischi lontano dal monitor. Installazione Non collocare il monitor nei seguenti luoghi:

• su superfici (tappeti, coperte, ecc.) né vicino a materiali (tende, tessuti, ecc.) che potrebbero bloccarne le prese di ventilazione

• vicino a fonti di calore come radiatori o condotti d’aria calda, né in luoghi soggetti alla luce diretta del sole

• in luoghi soggetti a forti escursioni termiche

• in luoghi soggetti a scosse o vibrazioni meccaniche

• su superfici instabili

• vicino ad apparecchiature che generano campi magnetici, come un trasformatore o linee ad alta tensione

• vicino a o su superfici metalliche con carica elettrica Manutenzione

• Pulire lo schermo con un panno morbido. Se si utilizza un detergente liquido per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili, onde evitare di graffiare il rivestimento dello schermo.

• Non strofinare, toccare o tamburellare sulla superficie dello schermo con oggetti appuntiti o abrasivi, come la punta di una penna o un cacciavite, onde evitare di graffiare il cinescopio a colori.

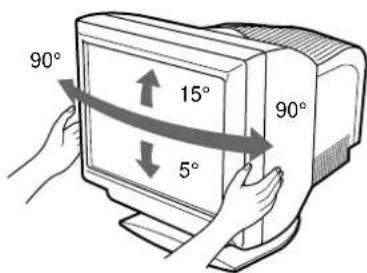

• Pulire il rivestimento esterno, il pannello e i comandi con un panno morbido leggermente inumidito con un soluzione detergente neutra. Non utilizzare alcun tipo di spugnette o polveri abrasive o solventi, come alcool o benzene. Trasporto Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originario. Non sollevare il monitor afferrandone il coperchio posteriore come illustrato sotto, poiché il coperchio potrebbe fuoriuscire. Uso del sistema orientabile È possibile regolare il monitor entro l’angolazione illustrata qui sotto. Per ruotare il monitor verticalmente o orizzontalmente, afferrarlo alla base con entrambe le mani. Stati Uniti, Canada, Taiwan, Corea, Giappone Europa continentale Gran Bretagna, Irlanda Australia, Nuova Zelanda Tipo di spina

Tipo di spina CEE7/VII (Schuko) Tipo di spina B S 1363 Tipo di spina SAA AS 3112 Tipo di cavo SJT Tipo di cavo

-F3G1.0) Tipo di cavo CDB03PLP Potenza nominale minima del set di cavi 10 A/125 V 18/3AWG Potenza nominale min. set cavi 10 A/250 V Potenza nominale min. set cavi 10 A/250 V Potenza nominale min. set cavi 10 A/250 V Lunghezza del cavo (+/– 0,1 m) 2 m Lunghezza del cavo (+/– 0,1 m) 2,5 m Lunghezza del cavo (+/– 0,1 m) 2,5 m Lunghezza del cavo (+/– 0,1 m) 2,5 m Approvazione delle norme di sicurezza UL/CSA Approvazione delle norme di sicurezza HAR Approvazione delle norme di sicurezza BSI, ASTA Approvazione delle norme di sicurezza Dept. of Energy of New South Wales La modalità di alimentazione universale è valida ovunque; il monitor viene regolato automaticamente se si utilizzano un cavo di alimentazione e una spina adatti alla tensione locale. Installare l’unità vicino ad una presa facilmente accessibile. 115 V 230 V (non in dotazione nel set di cavi standard) Set di cavi CEE-22, terminale femmina (con tutti i set di cavi di alimentazione) 90°

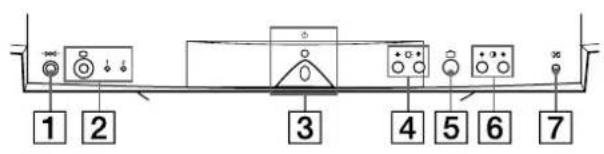

Identificazione dei componenti e dei comandi Per ulteriori informazioni, vedere le pagine tra parentesi.

1 Tasto (ripristina) (pagina 62) Utilizzare questo tasto per ripristinare le impostazioni di fabbrica.

2 Tasto (ingresso) e indicatori 1 (13W3) / 2 (HD15) (pagina 55) Utilizzare questo tasto per selezionare il segnale d’ingresso video 1 (13W3) o 2 (HD15). Ogni volta che si preme questo tasto, viene selezionato uno dei due segnali e il relativo indicatore si illumina.

3 Interruttore e indicatore di accensione 1 (alimentazione) (pagine 54, 62, 66) Utilizzare questo tasto per accendere e spegnere il monitor. Quando il monitor viene acceso, l’indicatore di accensione si illumina in verde, quindi lampeggia in verde o in ambra; si illumina in ambra quando il monitor entra nel modo di risparmio energetico.

4 Tasti (luminosità) m/M (pagina 57) Utilizzare questi tasti per visualizzare il menu LUMINOSITA/CONTRASTO, questi tasti funzionano come i tastiýmîMýýutilizzati durante la selezione delle voci dei menuï

5 Tasto (menu) (pagina 57) Utilizzare questo tasto per visualizzare il menu principale.

6 Tasti 6 (contrasto) </, (pagina 57) Utilizzare questi tasti per visualizzare il menu LUMINOSITA/CONTRASTO, questi tasti funzionano come i tasti </, utilizzati per le operazioni di regolazione.

7 Tasto ASC (ridimensionamento e centratura automatici) (pagina 55) Utilizzare questo tasto per regolare automaticamente le dimensioni e la centratura dell’immagine.

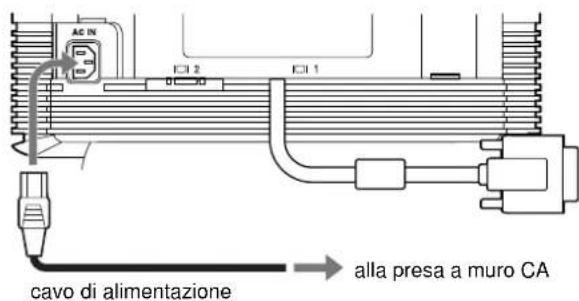

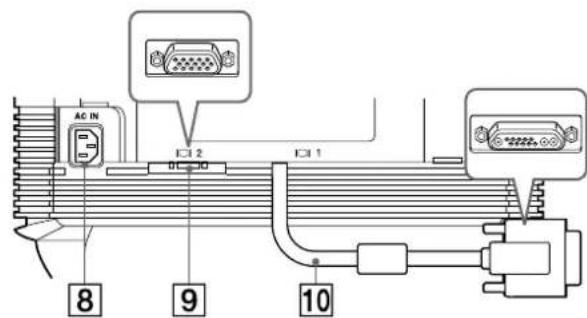

8 Connettore AC IN (pagina 54) Utilizzare questo connettore per alimentare il monitor con corrente alternata.

9 Connettore 2 di ingresso video (HD15) (pagina 54) Utilizzare questo connettore per immettere i segnali video RGB (0,700 Vp-p, positivo) e i segnali sincronici.

0 Connettore 1 d’ingresso video (13W3) (pagina 54) Utilizzare questo connettore per immettere segnali video RGB (0,700 Vp-p, positivo) e segnali sincronici.

• DDC (Display Data Channel) è uno standard di VESA. ** I piedini fungono da ingresso sincronico combinato e da ingresso sincronico orizzontale se sul piedino n. 7 è presente la sincronia verticale. Fronte Retro (con coperchio aperto) N. 9

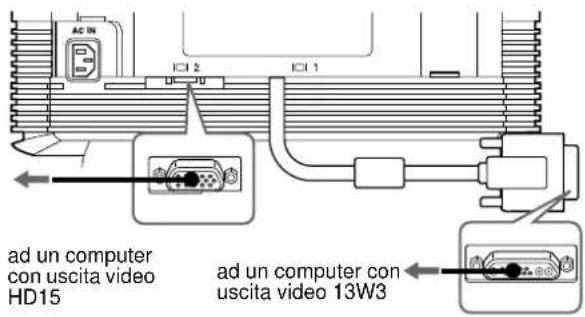

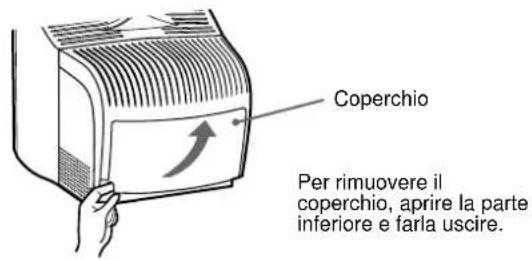

13W354 Installazione Questo monitor funziona con sistemi di piattaforme che utilizzano frequenze orizzontali comprese tra 30 e 121 kHz. Punto 1:Rimozione del coperchio posteriore Prima di effettuare i collegamenti, rimuovere il coperchio posteriore del monitor. Punto 2:Collegamento del monitor al computer Assicurarsi che il monitor e il computer siano spenti, quindi collegare il cavo del segnale video al connettore di ingresso video del monitor e all’uscita video del computer. Note

• Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.

• Durante il collegamento del cavo del segnale video, controllare l’allineamento dei connettori. Non inserire forzatamente il cavo nel connettore in modo errato onde evitare di piegare i piedini. Punto 3:Collegamento del cavo di alimentazione Con il monitor e il computer spenti, collegare prima il cavo di alimentazione adeguato all’alimentazione locale al monitor, quindi collegare il cavo ad una presa di corrente. Punto 4:Applicazione del coperchio posteriore Applicare il coperchio posteriore al monitor. Far passare il cavo CA nell’apertura del cavo nella parte inferiore del coperchio posteriore. Punto 5:Accensione del monitor e del computer Accendere prima il monitor, quindi accendere il computer. L’installazione del monitor è ora terminata. Se necessario, utilizzare i comandi del monitor per regolare l’immagine. Se sullo schermo non appaiono le immagini

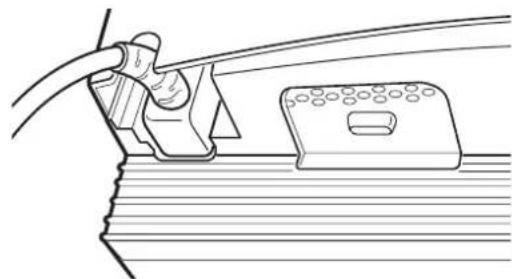

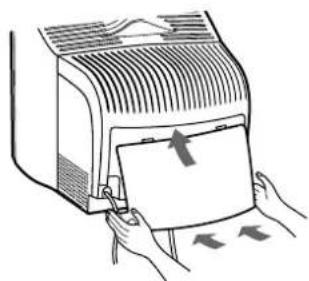

• Controllare che il monitor sia stato collegato correttamente al computer.

• Se sullo schermo appare il messaggio NO SEGNALESINGRESSO, seguire i messaggi a schermo (pagina 63).

• Se si sostituisce un monitor vecchio con questo modello e sullo schermo appare il messaggio FUORI GAMMA SCANS, ricollegare il vecchio monitor. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia compresa tra 30 e 121 kHz e la frequenza verticale sia compresa tra 48 e 160 Hz. Per ulteriori informazione sui messaggi a schermo, vedere la sezione “Sintomi e soluzioni dei problemi” del monitor a pagina 64. Coperchio Per rimuovere il coperchio, aprire la parte inferiore e farla uscire. ad un computer con uscita video HD15 ad un computer con uscita video 13W3 alla presa a muro CA cavo di alimentazione55

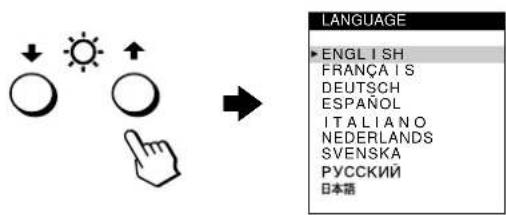

Selezione della lingua dei menu a schermo (LANGUAGE) I menu a schermo sono disponibili nelle seguenti lingue: inglese, francese, tedesco, spagnolo, italiano, olandese, svedese, russo e giapponese. L’impostazione predefinita è la lingua inglese.

Premere il tasto . Per ulteriori informazioni su come utilizzare il tasto , vedere a pagina 57.

Premere i tasti m/M per evidenziare LANGUAGE, quindi premere di nuovo il tasto . Per ulteriori informazioni su come utilizzare i tasti m/M, vedere a pagina 57.

Per selezionare la lingua desiderata, premere i tasti m/M.

• : Giapponese Per chiudere il menuPremere una volta il tasto per ritornare al MENU principale, premerlo due volte per ritornare al modo di visualizzazione normale. Se non si preme alcun tasto, il menu verrà chiuso automaticamente dopo circa 30 secondi.Per reimpostare la lingua ingleseDurante la visualizzazione del menu LANGUAGE, premere il tasto

Selezione del segnale di ingresso È possibile collegare due computer al monitor utilizzando i connettori di ingresso video 1 e 2. Per selezionare uno dei due computer, utilizzare il tasto . Premere il tasto . Ogni volta che si preme questo tasto, viene selezionato uno dei due segnali d’ingresso e il relativo indicatore si illumina. Quando viene premuto il tasto, INPUT 2 viene selezionato, se il tasto non viene premuto, viene selezionato INPUT 1. Il connettore selezionato appare nello schermo per due secondi. Sullo schermo appare “INPUT 1” (connettore 1 di ingresso video) o “INPUT 2” (connettore 2 di ingresso video). Nota Se nessun segnale viene inviato al connettore selezionato, sullo schermo appare il messaggio NO SEGNALESINGRESSO. Dopo alcuni secondi, il monitor entra nel modo di risparmio energetico. In tal caso, selezionare l’altro connettore. Ridimensionamento e centratura automatici dell’immagine È possibile regolare l’immagine in modo che venga visualizzata sullo schermo intero in modo facile premendo il tasto (ridimensionamento e centratura automatici). Premere il tasto . L’immagine viene visualizzata automaticamente sullo schermo intero. Note

• Utilizzare questa funzione con computer su cui è possibile visualizzare le immagine con le stesse dimensioni dello schermo. Questa funzione potrebbe non funzionare correttamente se il colore di sfondo è scuro o se l’immagine di ingresso non riempie lo schermo fino ai bordi.• Le immagini con rapporto di formato di 5:4 (risoluzione: 1280 1024, 1600 1280) vengono visualizzate nella loro risoluzione reale senza riempire lo schermo fino ai bordi.• Quando viene premuto il tasto , l’immagine visualizzata si muove per alcuni secondi. Non si tratta di un guasto al monitor.USC I TAD IMENS / CENTROGEOMETR I ACONVERGENZASCHERMOCOLORELANGUAGEOPZ I ON I MENU

ENGL I SHFRANÇA I SDEUTSCHESPAÑOLITALIANONEDERLANDSSVENSKALANGUAGE INPUT 1 (connettore 1 d’ingresso video)INPUT 2 (connettore 2 d’ingresso video)56 Personalizzazione del monitor È possibile effettuare numerose regolazioni relative al monitor utilizzando i menu a schermo. Come spostarsi all’interno del menu Premere il tasto per visualizzare sullo schermo il MENU principale. Utilizzare i tasti m/M e per selezionare uno dei seguenti menu. Per ulteriori informazioni su come utilizzare i tasti m/M e , vedere a pagina 57.

Visualizzazione del segnale di ingresso corrente Le frequenze verticali e orizzontali del segnale di ingresso corrente vengono visualizzate nel MENU principale. Se il segnale corrisponde ad uno dei modi preimpostati in fabbrica del monitor, viene visualizzata anche la risoluzione.

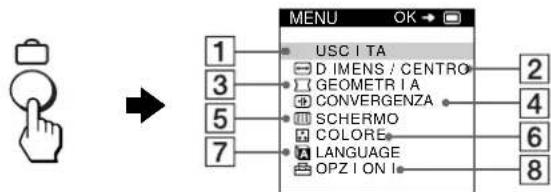

1 USCITA Selezionare USCITA per chiudere il menu.

2 DIMENS/CENTRO (pagina 58) Selezionare il menu DIMENS/CENTRO per regolare le dimensioni, la centratura o lo zoom dell’immagine.

3 GEOMETRIA (pagina 58) Selezionare il menu GEOMETRIA per regolare la rotazione e la forma dell’immagine.

4 CONVERGENZA (pagina 59) Selezionare il menu CONVERGENZA per regolare la convergenza orizzontale e verticale dell’immagine.

5 SCHERMO (pagina 59) Selezionare il menu SCHERMO per regolare la qualità dell’immagine. È possibile regolare la purezza del colore e l’effetto di cancellazione moiré. USC I TAD IMENS / CENTROGEOMETR I ACONVERGENZASCHERMOCOLORELANGUAGEOPZ I ON I MENU

6 COLORE (pagina 60) Selezionare il menu COLORE per regolare la temperatura di colore dell’immagine. Utilizzare questo menu per fare corrispondere i colori del monitor ai colori di un’immagine stampata.

7 LANGUAGE (pagina 55) Selezionare il menu LANGUAGE per selezionare la lingua del menu a schermo.

8 OPZIONI (pagina 61) Selezionare il menu OPZIONI per regolare le seguenti opzioni del monitor:

• smagnetizzazione dello schermo

• modifica della posizione del menu a schermo

frequenze verticali e orizzontali del segnale di ingresso corrente risoluzione del segnale di ingresso corrente57

Uso dei tasti , m/M e </,

Per visualizzare il MENU principale.Premere il tasto per visualizzare sullo schermo il MENU principale. Per selezionare il menu da regolare. Premere i tasti m/M per evidenziare il menu desiderato. Premere il tasto per selezionare le voci del menu. Per regolare il menu. Premere i tasti m/M per selezionare la voce di regolazione desiderata. Premere i tasti </, per effettuare le regolazioni. Per chiudere il menu.Premere una volta il tasto per ritornare al MENU principale, premerlo due volte per ritornare al modo di visualizzazione normale. Se non si preme alcun tasto, il menu verrà chiuso automaticamente dopo circa 30 secondi.

Ripristino delle regolazioni Premere il tasto (ripristina). Per ulteriori informazioni sul ripristino delle regolazioni, vedere a pagina 62. Regolazione della luminosità e del contrasto È possibile regolare la luminosità e il contrasto tramite il menu LUMINOSITA/CONTRASTO.Queste impostazioni vengono memorizzate nella memoria per i segnali inviati dal connettore di ingresso correntemente selezionato.

Premere il tasto (luminosità) m/M o 6 (contrasto) </,.Sullo schermo appare il menu LUMINOSITA/CONTRASTO.

Premere i tasti (luminosità) m/M per regolare la luminosità ( ); premere i tasti 6

6 (contrasto) </, per regolare il contrasto (6 6). Se si utilizza il modo sRGB Se si seleziona il modo sRGB tramite il menu COLORE, sullo schermo appare il seguente menu LUMINOSITA/CONTRASTO.Per ulteriori informazioni su come utilizzare il modo sRGB, vedere la sezione “Regolazione del colore dell’immagine (COLORE)” a pagina 60.Il menu scompare automaticamente dopo circa 3 secondi.

56 76sRGB : 56 76LUMINOS I TA /CONTRASTO58 Regolazione delle dimensioni dell’immagine (DIMENS/CENTRO) Questa impostazione è memorizzata nella memoria per il segnale di ingresso corrente.

Premere il tasto . Sullo schermo appare il MENU principale.

Premere i tasti m/M per evidenziare DIMENS/CENTRO, quindi premere di nuovo il tasto . Sullo schermo appare il menu DIMENS/CENTRO.

Premere prima i tasti m/M per selezionare per la regolazione orizzontale o premere per la regolazione verticale. Quindi premere i tasti </, per regolare le dimensioni. Regolazione della centratura dell’immagine (DIMENS/CENTRO) Questa impostazione è memorizzata nella memoria per il segnale di ingresso corrente.

Premere il tasto . Sullo schermo appare il MENU principale.

Premere i tasti m/M per evidenziare DIMENS/CENTRO, quindi premere di nuovo il tasto . Sullo schermo appare il menu DIMENS/CENTRO.

Premere prima i tasti m/M per selezionare per la regolazione orizzontale o premere per la regolazione verticale. Quindi premere i tasti </, per regolare la centratura. Ingrandimento o riduzione dell’immagine (ZOOM) Questa impostazione è memorizzata nella memoria per il segnale di ingresso corrente.

Premere il tasto . Sullo schermo appare il MENU principale.

Premere i tasti m/M per evidenziare DIMENS/CENTRO, quindi premere di nuovo il tasto . Sullo schermo appare il menu DIMENS/CENTRO.

Premere i tasti m/M per selezionare (zoom), quindi premere i tasti </, per ingrandire o ridurre l’immagine. Nota Quando le dimensioni verticali o orizzontali raggiungono i valori massimi, non è possibile regolarle ulteriormente. Regolazione della forma dell’immagine (GEOMETRIA) Le impostazioni del menu GEOMETRIA consentono di regolare la rotazione e la forma dell’immagine. L’impostazione (rotazione) è memorizzata nella memoria per tutti i segnali di ingresso. Tutte le altre impostazioni sono memorizzate nella memoria per il segnale di ingresso corrente.

Premere il tasto . Sullo schermo appare il MENU principale.

Premere i tasti m/M per evidenziare GEOMETRIA, quindi premere di nuovo il tasto . Sullo schermo appare il menu GEOMETRIA.

Premere prima i tasti m/M per selezionare la voce di regolazione desiderata. Quindi premere i tasti </, per effettuare le regolazioni. Selezionare Per ruotare l’immagine espandere o contrarre i bordi dell’immagine spostare i bordi dell’immagine verso sinistra o verso destra regolare la larghezza dell’immagine nella parte superiore dello schermo spostare l’immagine verso sinistra o verso destra nella parte superiore dello schermo59

Regolazione della convergenza (CONVERGENZA) Le impostazioni del menu CONVERGENZA consentono di regolare la qualità dell’immagine tramite il controllo della convergenza. La convergenza riguarda l’allineamento dei segnali dei colori rosso, verde e blu. Se vengono visualizzate ombre rosse o blu attorno ai caratteri o alle linee, regolare la convergenza. Queste impostazioni vengono memorizzate nella memoria per tutti i segnali di ingresso.

Premere il tasto . Sullo schermo appare il MENU principale.

Premere i tasti m/M per evidenziare CONVERGENZA, quindi premere di nuovo il tasto . Sullo schermo appare il menu CONVERGENZA.

Premere prima i tasti m/M per selezionare la voce di regolazione desiderata. Quindi premere i tasti </, per effettuare le regolazioni. Regolazione della qualità dell’immagine (SCHERMO) Le impostazioni del menu SCHERMO consentono di regolare la qualità dell’immagine tramite il controllo dell’effetto moiré e della purezza del colore.

• Se il colore appare irregolare negli angoli dello schermo, regolare la purezza del colore.

• Se sullo schermo appaiono disturbi ellittici o ondulati, annullare l’effetto moiré. Le impostazioni ELIMINA MOIRE e REGOLAZ. MOIRE vengono memorizzate nella memoria per il segnale di ingresso corrente. Tutte le altre impostazioni vengono memorizzate nella memoria per tutti i segnali di ingresso.

Premere il tasto . Sullo schermo appare il MENU principale.

Premere i tasti m/M per evidenziare SCHERMO, quindi premere di nuovo il tasto . Sullo schermo appare il menu SCHERMO.

Premere prima i tasti m/M per selezionare la voce di regolazione desiderata. Quindi premere i tasti </, per effettuare le regolazioni.

• L’effetto moiré è un tipo di interferenza naturale che produce leggere linee ondulate sullo schermo. Questo effetto può verificarsi a causa dell’interferenza tra il motivo dell’immagine sullo schermo e il motivo a punti di fosforo sul monitor. Nota L’immagine potrebbe diventare sfocata se ELIMINA MOIRE è impostato su SI. Selezionare Per spostare le ombre blu o rosse in senso orizzontale spostare le ombre blu o rosse in senso verticale TOP

spostare le ombre blu o rosse in senso verticale nella parte superiore dello schermo BOT

spostare le ombre blu o rosse in senso verticale nella parte inferiore dello schermo Selezionare Per LANDING ridurre al minimo le irregolarità del colore nella parte superiore sinistra dello schermo. LANDING ridurre al minimo le irregolarità del colore nella parte superiore destra dello schermo. LANDING ridurre al minimo le irregolarità del colore nella parte inferiore sinistra dello schermo. LANDING ridurre al minimo le irregolarità del colore nella parte inferiore destra dello schermo. ELIMINA MOIRE

impostare la funzione di eliminazione dell’effetto moiré su SI o NO. (REGOLAZ. MOIRE) appare nel menu se si seleziona SI. REGOLAZ. MOIRE regolare il grado di eliminazione dell’effetto moiré fino a ridurlo al minimo. Esempio di effetto moiré60 Regolazione del colore dell’immagine (COLORE) Le impostazioni del menu COLORE consentono di regolare la temperatura di colore dell’immagine modificando il livello del colore del campo del colore bianco. I colori appaiono rossastri se la temperatura è bassa e bluastri se la temperatura è alta. Questa regolazione risulta utile per far corrispondere i colori del monitor ai colori di un’immagine stampata.

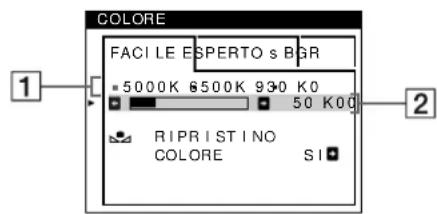

Premere il tasto . Sullo schermo appare il MENU principale.

Premere i tasti m/M per evidenziare COLORE, quindi premere di nuovo il tasto . Sullo schermo appare il menu COLORE.

Premere i tasti </, per selezionare il modo di regolazione. I modi di regolazione disponibili sono i seguenti: FACILE, ESPERTO e sRGB.

Premere prima i tasti m/M per selezionare la voce di regolazione desiderata. Quindi premere i tasti </, per effettuare le regolazioni. Per regolare il modo selezionato, eseguire le istruzioni riportate di seguito. Modo FACILE

Premere prima i tasti m/M per selezionare la riga della temperatura di 1, quindi premere i tasti </, per selezionare la temperatura di colore. Le temperature di colore predefinite sono 5000K, 6500K e 9300K. Poiché l’impostazione predefinita è 9300K, i bianchi cambieranno da una tinta bluastra ad una tinta rossastra abbassando la temperatura a 6500K e 5000K.

Se necessario, effettuare la sintonia fine della temperatura di colore. Premere prima i tasti m/M per selezionare la riga di regolazione della temperatura di colore 2, quindi premere i tasti </, per effettuare la sintonia fine della temperatura di colore. Se si effettua la sintonia fine della temperatura di colore, le nuove impostazioni del colore vengono memorizzate nella memoria per ciascuna delle tre temperature di colore e la voce 1 del menu a schermo cambia come descritto di seguito.

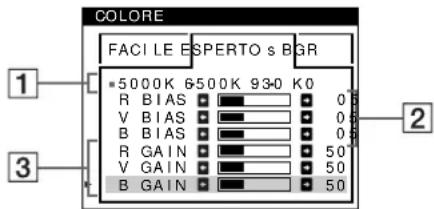

• [9300K]t[3] Modo ESPERTO È possibile effettuare ulteriori e più precise regolazioni del colore selezionando il modo ESPERTO.

Premere i tasti m/M per selezionare la riga della temperatura di colore 1, quindi premere i tasti </, per selezionare la temperatura di colore.

Premere i tasti m/M per selezionare la voce di regolazione 2

2, quindi premere i tasti </, per regolare la voce BIAS (livello del nero). In questo modo vengono regolate le aree scure di un’immagine.

Premere i tasti m/M per selezionare la voce di regolazione 3

3, quindi premere i tasti </, per regolare la voce GAIN (livello del bianco). In questo modo vengono regolate le aree chiare di un’immagine. È possibile regolare il componente R (rosso), V (verde), B (blu) del segnale di ingresso quando si modificano le voci 2 e 3. Se si effettua la sintonia fine della temperatura di colore, le nuove impostazioni del colore vengono memorizzate nella memoria per ciascuna delle tre temperature di colore e la voce 1 del menu a schermo cambia come descritto di seguito.

• [9300K]t[3] Impostazione della temperatura di colore per ciascun connettore di ingresso video È possibile impostare la sintonia fine della temperatura di colore nel modo FACILE o ESPERTO per ciascun connettore di ingresso video (INPUT 1: 13W3 e INPUT 2: HD15).

Selezionare lo stesso modo di regolazione e la stessa temperatura di colore nel menu COLORE sia per INPUT 1 che per INPUT 2.

Effettuare la sintonia fine della temperatura di colore in ciascun menu per INPUT 1 e INPUT 2. Le impostazioni vengono memorizzate in memoria per ciascun connettore di INPUT 1 e INPUT 2. Per informazioni su come selezionare il connettore, vedere a pagina 55. 5000K 6500K 930 K0 50 K00 FACI LE ESPERTO s BGR

Modo sRGB L’impostazione del colore sRGB è un protocollo del colore standard industriale progettato per mettere in correlazione i colori stampati e i colori visualizzati delle apparecchiature per computer sRGB compatibili. Per regolare i colori in base al profilo sRGB, selezionare semplicemente il modo sRGB nel menu COLORE. Tuttavia, per visualizzare correttamente i colori sRGB (

=2,2, 6500K), è necessario impostare il computer sul profilo sRGB e regolare la luminosità ( ) e il contrasto (6) sui valori visualizzati nel menu. Per informazioni su come modificare la luminosità ( ) e il contrasto (6), vedere a pagina 57. Nota Assicurarsi che il computer e gli altri dispositivi collegati (ad esempio una stampante) siano sRGB compatibili. Ripristino dei colori tramite i menu FACILE o sRGB I colori della maggior parte dei monitor tendono a diventare gradualmente opachi nel corso degli anni. La funzione RIPRISTINO COLORE contenuta nei menu FACILE e sRGB consente di ripristinare il livello di qualità di fabbrica originale dei colori. La sezione seguente spiega come ripristinare i colori del monitor tramite il menu FACILE.

Premere i tasti </, per selezionare il modo FACILE o sRGB.

Premere prima i tasti m/M per selezionare (RIPRISTINO COLORE), quindi premere il tasto

Durante il processo di ripristino dei colori (circa 2 secondi), l’immagine scompare. Una volta che il colore è stato ripristinato, l’immagine appare di nuovo sullo schermo. Note

• Prima di utilizzare questa funzione, il monitor deve rimanere nel modo di funzionamento normale (l’indicatore di alimentazione è illuminato in verde) per almeno 30 minuti. Se il monitor entra nel modo di risparmio energetico, riportare il monitor nel modo di funzionamento normale e attendere 30 minuti finché il monitor non è pronto. Per mantenere il monitor nel modo di funzionamento normale per 30 minuti senza interruzioni, è necessario regolare le impostazioni del modo di risparmio energetico del computer. Se il monitor non è pronto, appare il seguente messaggio.

• L’efficacia di questa funzione diminuisce gradualmente con l’usura del cinescopio a colori del monitor. Impostazioni aggiuntive (OPZIONI) È possibile effettuare manualmente la smagnetizzazione del monitor, modificare la posizione del menu e bloccare i comandi.

Premere il tasto . Sullo schermo appare il MENU principale.

Premere i tasti m/M per evidenziare OPZIONI, quindi premere di nuovo il tasto . Sullo schermo appare il menu OPZIONI.

Premere i tasti m/M per selezionare la voce di regolazione desiderata. Per regolare la voce selezionata, eseguire le istruzioni riportate di seguito. Smagnetizzazione dello schermo Il monitor viene smagnetizzato automaticamente quando viene attivata l’alimentazione. Per smagnetizzare il monitor manualmente, premere prima i tasti m/M per selezionare (SMAGNET.). Quindi premere il tasto ,. Lo schermo viene smagnetizzato per circa 2 secondi. Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Modifica della posizione del menu Modificare la posizione del menu quando copre un’immagine sullo schermo. Per modificare la posizione del menu a schermo, premere prima i tasti m/M per selezionare (POSIZ MENU ORIZZ) per la regolazione orizzontale o (POSIZ MENU VERT) per la regolazione verticale. Quindi premere i tasti </, per spostare i menu a schermo. Bloccaggio dei comandi Per proteggere i dati di regolazione bloccando i comandi, premere prima i tasti m/M per selezionare (BLOCCO MENU). Quindi premere i tasto , per selezionare SI. Funzioneranno solo l’interruttore di accensione 1 (alimentazione), USCITA e (BLOCCO MENU) del menu OPZIONI. Qualsiasi altra voce venga selezionata, sullo schermo apparirà il contrassegno . Per sbloccare i comandi Ripetere la procedura sopra descritta e impostare (BLOCCO MENU) su NO. :56 :76 PER s BGR FACI LE ESPERTO s BGR

COLORE SI COLORE 5000K 6500K 930 K0 50 K00PRONTODOPO R I SCALD . FACI LE ESPERTO s BGR RIPRISTINOCOLORECOLORE62 Ripristino delle regolazioni Questo monitor dispone dei tre metodi di ripristino descritti di seguito. Per ripristinare le regolazioni, usare il tasto (ripristina). Ripristino di una sola voce di regolazione Usare i tasti e m/M per selezionare la voce di regolazione che si desidera ripristinare, quindi premere il tasto (ripristina). Ripristino di tutti i dati di regolazione per il segnale di ingresso corrente Premere il tasto (ripristina) quando sullo schermo non è visualizzato alcun menu. Si noti che con questo metodo non vengono ripristinati:

• la lingua per il menu a schermo (pagina 55)

• il modo di regolazione nel menu COLORE (FACILE, ESPERTO, sRGB) (pagina 60)

• la posizione del menu a schermo (pagina 61)

• il blocco dei comandi (pagina 61) Ripristino di tutti i dati di regolazione per tutti i segnali di ingresso Premere e mantenere premuto il tasto (ripristina) per più di due secondi. Nota Il tasto (ripristina) non funziona se (BLOCCO MENU) è impostato su SI

Caratteristiche Funzione di risparmio energetico Questo monitor è conforme alle direttive sul risparmio energetico di VESA,

TAR e NUTEK. Se il monitor non riceve alcun segnale dal computer collegato, il consumo energetico viene automaticamente ridotto come indicato di seguito.

• Quando il computer entra nel modo “attivo spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio “NO SEGNALESINGRESSO”. Dopo un breve intervallo, il monitor entra nel modo di risparmio energetico. Modo di alimentazione Consumo energetico Indicatore di accensione

(alimentazione) Funzionamento normale ≤ 160 W verde attivo spento* ≤ 3 W ambra spento < 1 W spento63

Guida alla soluzione dei problemi Prima di rivolgersi al servizio di assistenza tecnica, leggere la seguente sezione. Se sullo schermo appaiono delle linee sottili (cavi di smorzamento) Questo tipo di linee sullo schermo sono normali per il monitor Trinitron e non rappresentano un problema di funzionamento. Queste righe sono l’ombra dei cavi di smorzamento usati per stabilizzare la griglia di apertura, visibili maggiormente quando lo sfondo dello schermo è chiaro (solitamente bianco). La griglia di apertura è l’elemento essenziale che caratterizza il cinescopio a colori Trinitron, consentendo una maggiore illuminazione dello schermo con il risultato di un’immagine più luminosa e dettagliata. Messaggi a schermo In caso di problemi con il segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Se sullo schermo appare il messaggio NO SEGNALESINGRESSO

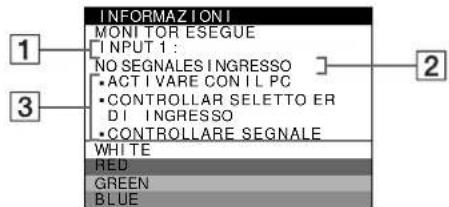

1 Connettore selezionato Questo messaggio indica il connettore correntemente selezionato (INPUT 1 o INPUT 2).

2 Condizione del segnale di ingresso NO SEGNALESINGRESSO Questo messaggio indica che non viene immesso alcun segnale oppure che non viene immesso alcun segnale dal connettore selezionato. 3 Rimedi Sullo schermo potrebbero apparire uno o più dei seguenti messaggi.

• Se sullo schermo appare il messaggio ACTIVARE CON IL PC, premere un tasto qualsiasi del computer e verificare che la scheda grafica del computer sia inserita saldamente nell’alloggiamento per bus corretto.

• Se sullo schermo appare il messaggio CONTROLLAR SELETTORE DI INGRESSO, modificare il segnale di ingresso (pagina 55).

• Se sullo schermo appare il messaggio CONTROLLARE SEGNALE, controllare che il monitor sia correttamente collegato al computer (pagina 54). Se sullo schermo appare il messaggio FUORI GAMMA SCANS

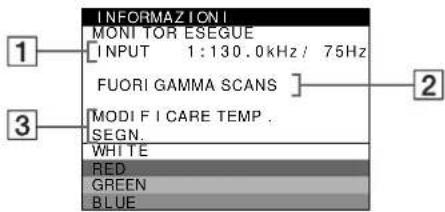

1 Connettore selezionato e frequenze del segnale di ingresso corrente Questo messaggio indica il connettore correntemente selezionato (INPUT 1 o INPUT 2). Se il monitor riconosce le frequenze del segnale di ingresso corrente, vengono anche visualizzate le frequenze orizzontali e verticali.

2 Condizione del segnale di ingresso

Questo messaggio indica che il segnale di ingresso non è supportato tra le caratteristiche tecniche del monitor.

3 Rimedi Sullo schermo appare il messaggio MODIFICARE TEMP. SEGN. Se si è sostituito un monitor vecchio con questo monitor, ricollegare il monitor vecchio. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia compresa tra 30 e 121 kHz e la frequenza verticale sia compresa tra 48 e 160 Hz. Per ulteriori informazioni, vedere la sezione “Sintomi e soluzioni dei problemi” del monitor a pagina 64. Cavi di smorzamentoMONI TOR ESEGUEI NPUT 1 :NO SEGNALES I NGRESSOACT I VARE CON I L PCCONTROLLAR SELETTO ER DI INGRESSO

RED GREEN BLUE INFORMAZIONI INPUT 1:130.0kHz/ H57z FUORI GAMMA SCANSMODI F I CARE TEMP .SEGN.WH I T E RED GREEN BLUE

INFORMAZIONI64 Sintomi e soluzioni dei problemi Se il problema è causato dal computer o da altre apparecchiature collegate, consultare le istruzioni per l’uso di queste apparecchiature. Se il problema non viene risolto con le indicazioni descritte di seguito, usare la funzione di autodiagnostica (pagina 66). Sintomo Controllare quanto segue Assenza d’immagine Se l’indicatore di accensione 1 (alimentazione) non è illuminato

• Controllare che il cavo di alimentazione sia collegato correttamente.

• Controllare che l’interruttore 1 (alimentazione) sia nella posizione di accensione. Se sullo schermo appare il messaggio NO SEGNALESINGRESSO o se l’indicatore di accensione 1 (alimentazione) è di colore ambra o si alterna tra il verde e l’ambra

• Controllare che il tasto sia impostato correttamente (pagina 55).

• Controllare che i piedini del connettore di ingresso video HD15 non siano piegati o danneggiati. xProblemi causati dal computer o da altre apparecchiature collegate

• Il computer è nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera del computer.

• Controllare che l’alimentazione del computer sia attivata.

• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus corretto. Se sullo schermo appaiono i messaggi NO SEGNALESINGRESSO e CONTROLLARE SEGNALE o se l’indicatore di accensione 1 (alimentazione) è di colore ambra o si alterna tra il verde e l’ambra

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle apposite prese (pagina 54).

• Controllare che i piedini del connettore d’ingresso video non siano piegati o danneggiati.

• Controllare che il tasto sia impostato correttamente (pagina 55). xProblemi causati dal computer o da altre apparecchiature collegate

• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus corretto. Se sullo schermo appare il messaggio FUORI GAMMA SCANS xProblemi causati dal computer o da altre apparecchiature collegate

• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare la gamma di frequenza come descritto di seguito. Orizzontale: 30 – 121 kHz Verticale: 48

160 Hz Se non viene visualizzato alcun messaggio e l’indicatore di accensione 1 (alimentazione) è illuminato in verde o lampeggia in ambra

• Utilizzare la funzione di autodiagnostica (pagina 66). L’immagine è tremolante, salta, oscilla oppure è confusa

• Isolare ed eliminare le potenziali sorgenti di campi elettrici o magnetici, quali altri monitor, stampanti laser, ventilatori elettrici, illuminazioni fluorescenti o televisori.

• Spostare il monitor lontano dalle linee di alimentazione oppure collocare uno schermo magnetico vicino al monitor.

• Provare a collegare il monitor ad un’altra presa di rete CA, preferibilmente su un circuito differente.

• Provare a girare il monitor di 90° verso sinistra o verso destra. xProblemi causati dal computer o da altre apparecchiature collegate

• Controllare il manuale della scheda grafica per le corrette impostazioni del monitor.

• Verificare che il modo grafico e la frequenza del segnale di ingresso siano supportati da questo monitor. Anche se la frequenza rientra nella gamma prevista, alcune schede video potrebbero avere un impulso sincronico troppo piccolo per permettere al monitor di sincronizzarsi correttamente.

• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere l’immagine migliore. L’immagine è sfocata • Regolare la luminosità e il contrasto (pagina 57).

• Smagnetizzare il monitor* (pagina 61).

• Se ELIMINA MOIRE è impostato su SI, l’immagine potrebbe diventare sfocata. Diminuire il livello di eliminazione dell’effetto moiré o impostare ELIMINA MOIRE su NO (pagina 59).65

• Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito un ronzio che non indica però un problema di funzionamento. Visualizzazione del nome del monitor, del numero di serie e della data di produzione. Quando il monitor riceve un segnale video, premere e mantenere premuto il tasto per più di cinque secondi per visualizzare la finestra con le informazioni sul monitor. Se il problema persiste, rivolgersi al servizio di assistenza tecnica fornendo le seguenti informazioni.

• Nome e caratteristiche tecniche del computer e della scheda grafica. L’immagine è sdoppiata • Eliminare l’uso di prolunghe del cavo video e/o di cassette per l’interruttore video.

• Controllare che tutte le spine siano saldamente inserite nelle apposite prese. L’immagine non è centrata o non è delle dimensioni corrette

• Premere il tasto (pagina 55).

• Regolare la dimensione (pagina 58) o la centratura (pagina 58). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi. I bordi dell’immagine sono incurvati

• Regolare la geometria (pagina 58). Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Impostare ELIMINA MOIRE su SI e regolare l’eliminazione dell’effetto moiré finché tale effetto non viene ridotto al minimo (pagina 59). xProblemi causati dal computer o da altre apparecchiature collegate

• Modificare il motivo del desktop. Il colore non è uniforme • Smagnetizzare il monitor* (pagina 61). Se si colloca vicino al monitor un’apparecchiatura che genera un campo magnetico, quale un diffusore, oppure se si modifica la direzione del monitor, il colore potrebbe perdere uniformità.

• Regolare la purezza del colore (pagina 59). Il bianco non è perfetto • Regolare la temperatura di colore (pagina 60). Lettere e linee presentano ombre rosse o blu sui bordi

• Regolare la convergenza (pagina 59). I tasti sul monitor non funzionano ( appare sullo schermo)

• Se la funzione di blocco dei comandi è impostata su SI, impostarla su NO (pagina 61). La funzione RIPRISTINO COLORE non funziona

• Prima di utilizzare questa funzione, il monitor deve rimanere nel modo di funzionamento normale (l’indicatore di accensione è illuminato in verde) per almeno 30 minuti. Per ulteriori informazioni sull’uso della funzione RIPRISTINO COLORE, vedere a pagina 61.

• Regolare le impostazioni del risparmio energetico del computer per mantenere il monitor nel modo di funzionamento normale per più di 30 minuti.

• L’efficacia di questa funzione diminuisce gradualmente con l’usura del cinescopio a colori del monitor. Non appena si accende l’apparecchio si sente un ronzio

• È il rumore del ciclo di smagnetizzazione automatica. Quando si attiva l’alimentazione, il monitor viene automaticamente smagnetizzato per due secondi. Sintomo Controllare quanto segue

5000K 6500K 930 K050 K00PRONTO

DOPO R I SCALD . FACI LE ESPERTO s BGR RIPRISTINOCOLORECOLORESER NO 1234567MODEL GDM 5410MANUFACTURED : 1999-52INFORMAZIONIEsempio b66 Funzione di autodiagnostica Questo monitor dispone di una funzione di autodiagnostica. Se si presentano problemi al monitor o ai computer collegati, lo schermo si oscura e l’indicatore di accensione 1 (alimentazione) si illumina in verde o lampeggia in ambra. Se l’indicatore di accensione 1 (alimentazione) si illumina in ambra, significa che il computer si trova nel modo di risparmio energetico. Provare a premere un tasto qualsiasi sulla tastiera. Se l’indicatore di accensione

(alimentazione) è verde

Rimuovere tutte le spine dai connettori di ingresso video 1 e 2 oppure disattivare i computer collegati.

Premere due volte il tasto di accensione 1 (alimentazione) per spegnere e accendere il monitor.

Premere il tasto , per 2 secondi per far entrare il monitor nel modo di risparmio energetico. Se vengono visualizzate le quattro barre di colore (bianco, rosso, verde e blu), significa che il monitor funziona correttamente. Ricollegare i cavi di ingresso video e controllare le condizioni dei computer. Se le barre di colore non vengono visualizzate, significa che vi è un problema di funzionamento del monitor. Informare il servizio di assistenza tecnica sulle condizioni del monitor. Se l’indicatore di accensione

(alimentazione) lampeggia in ambra Premere due volte il tasto di accensione 1 (alimentazione) per spegnere e accendere il monitor. Se l’indicatore di accensione 1 (alimentazione) si illumina in verde, significa che il monitor funziona correttamente. Se l’indicatore di accensione 1 (alimentazione) continua a lampeggiare, significa che vi è un problema di funzionamento del monitor. Contare ogni quanti secondi l’indicatore di accensione 1 (alimentazione) lampeggia, quindi informare il servizio di assistenza tecnica sulle condizioni del monitor, comunicando il nome del modello e il numero di serie del monitor, oltre alla marca e al modello del computer e della scheda grafica. Caratteristiche tecniche Tubo a raggi catodici (CRT) passo della griglia di apertura 0,24 mm 21 pollici misurati in diagonale Deflessione di 90 gradi FD Trinitron Dimensioni dell’immagine visibile Circa 403,8

302,2 mm (l/a) Immagine visibile 19,8" Risoluzioni consigliate Orizzontale: 1280 punti Verticale: 1024 linee Area dell’immagine standard Circa 388

291 mm (l/a) Frequenza di deflessione* Orizzontale: da 30 a 121 kHz Verticale: da 48 a 160 Hz Tensione/corrente di ingresso CA da 100 a 240 V, 50 – 60 Hz, 2,0 – 1,0 A Consumo energetico Circa 145 W Dimensioni Circa 501

• Condizione di sincronizzazione verticale e orizzontale consigliata

• L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore del 4,8% rispetto al tempo orizzontale complessivo o 0,8 µs, a seconda di quale è più ampio.

• L’ampiezza di oscuramento orizzontale dovrebbe essere più di 2,3 µsec.

• L’ampiezza di oscuramento verticale dovrebbe essere più di 450 µsec. ** Se il segnale di ingresso è conforme a Generalized Timing Formula (GTF), la funzione GTF del monitor fornisce automaticamente l’immagine migliore per lo schermo. Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso. Indicatore di accensione

(alimentazione)67 Índice
