MANUALE UTENTE BKM-37H SONY

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Sommario

Precauzioni....36

Presentazione ....36

Caratteristiche ....36

Componenti....37

Montaggio....38

Fissaggio di monitor e unità di controllo....38

Inclinazione del monitor ....40

Fissaggio del monitor....41

Riduzione dell'altezza....41

Nota

Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.

Precauzioni

• In fase di montaggio della base di supporto, spegnere il monitor prima di scollegare il cavo. Se si attacca la base di supporto con il monitor acceso, il cavo potrebbe rimanere intrappolato tra il monitor e la base di supporto e ciò potrebbe causare una scossa elettrica.
• Unire il monitor e l'unità di controllo con l'aiuto di un'altra persona per evitare infortuni.
• Montare la base di supporto su un tavolo stabile. Se la base viene installata su una superficie instabile o in pendenza, il monitor potrebbe cadere e causare infortuni. Accertarsi che la posizione di montaggio sia sufficientemente stabile.
• L'utilizzo di altre viti potrebbe causare infortuni in quanto potrebbero allentarsi o cadere.
• Non fissare la base di supporto ad apparecchi diversi da quelli specificati. In caso di inosservanza di questa istruzione, il monitor potrebbe cadere e causare degli infortuni.
• Quando si inclina il monitor, tenere ferma la parte superiore e la parte inferiore del monitor per evitare infortuni. Qualora non teniate fermo il monitor in modo adeguato, potrebbe cadere e le vostre dita potrebbero rimanere intrappolate nella base di supporto.
• Non salire sulla base di supporto o collocarvi qualcosa di pesante sopra, in quanto potreste cadere e infortunarvi oppure causare la caduta a terra del monitor.
• Non toccare alcun punto aguzzo della base di supporto a mani nude. Per disimballare, trasportare, fissare e smontare la base di supporto, indossare guanti protettivi per evitare infortuni.
• Montare i coperchi laterali per evitare di rimanere intrappolati con le dita nelle parti mobili.
• Nel fissare la base di supporto, assicurarsi di fissare le viti inclinabili su entrambi i lati della base di supporto. Se le viti inclinabili non sono fissate in modo sicuro, il monitor potrebbe spostarsi all'improvviso e voi potreste infortunarvi.

Presentazione

Caratteristiche

La base di fissaggio del controller BKM-37H è una base inclinabile per unire un BVM-E251 e un'unità di controllo monitor BKM-17R.

Fissaggio di monitor e unità di controllo

La BKM-37H unisce il monitor all'unità di controllo BKM-17R. La base di supporto è utilizzabile anche come supporto inclinabile per il monitor anche se il BKM-17R non è fissato.

Inclinazione del monitor

Il monitor può venire inclinato di 5° in avanti e di 10° all'indietro quando è fissata la base di supporto.

10° 5°

Aumento e diminuzione dell'altezza

Lo smontaggio dell'unità inclinabile pre-montata sulla base di supporto consente la riduzione dell'altezza di montaggio.

Per lo smontaggio dell'unità inclinabile, vedere "Riduzione dell'altezza" (pagina 41).

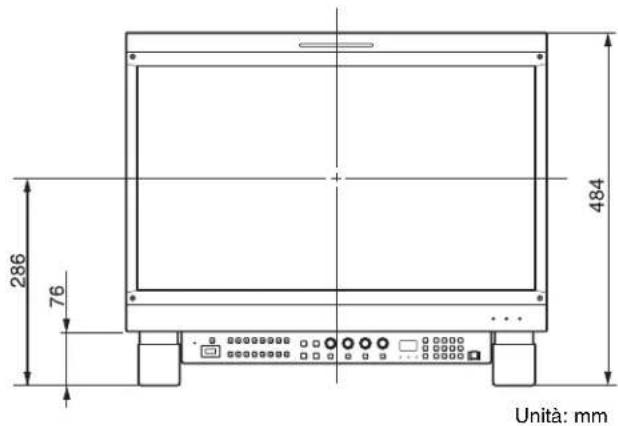

Quando l'unità inclinabile è fissata

286 76 484 Unità: mm

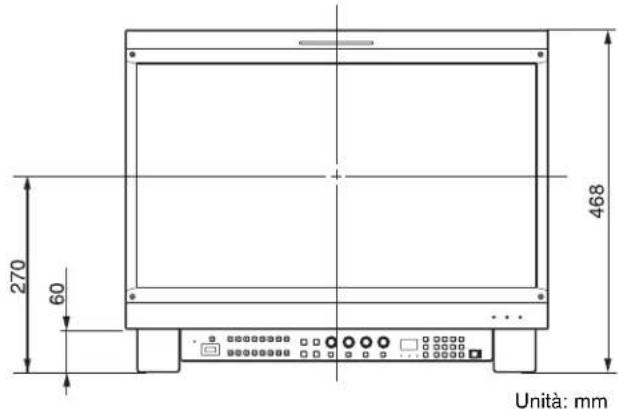

Quando viene rimossa l'unità inclinabile

270 60 468 Unità: mm

Componenti

Il BKM-37H consiste dei seguenti componenti. Accertarsi di disporre di tutti i componenti prima di avviare la procedura di montaggio.

Base (lato destro) (1)
Base (lato sinistro) (1)
Tirante posteriore (1)

Coperchio (superiore)(lato destro) (1)
Coperchio (superiore)(lato sinistro) (1)
Coperchio (inferiore) (latodestro) (1)
Coperchio (inferiore) (latosinistro) (1)
Giunti (2)
Viti A (3 × 8) (12)
Viti B (4 × 8) (16)
Viti C (5 × 10) (2)
Cavo di collegamento (1)

Montaggio

Fissaggio di monitor e unità di controllo

È possibile fissare un'unità di controllo a un monitor usando la base di supporto.

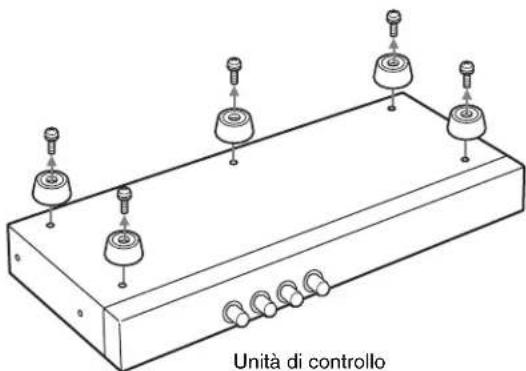

1 Rimuovere i cinque piedini dalla parte inferiore dell'unità di controllo.

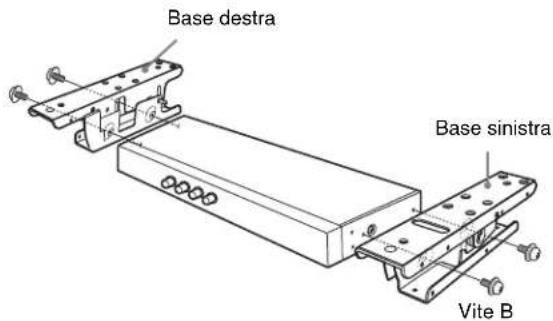

2 Fissare la base destra e la base sinistra ai lati dell'unità di controllo usando quattro viti B (4 × 8).

Utilizzare due viti B per ciascuna base.

Base destra Base sinistra Vite B

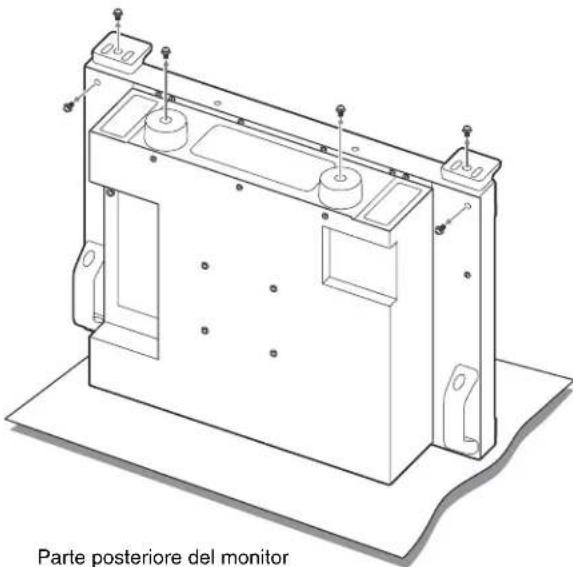

3 Rimuovere i quattro piedini dalla parte inferiore del monitor e le viti sui lati sinistro e destro dalla parte posteriore del monitor.

Parte posteriore del monitor

Nota

Posizionare il monitor in piano, su un panno morbido.

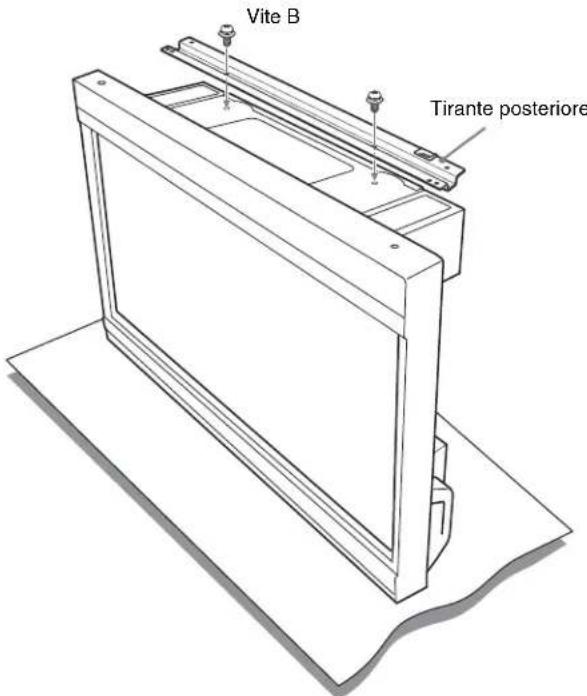

4 Posizionare il tirante posteriore sul monitor e fissarla usando due viti B (4 × 8).

Vite B Tirante posteriore

5

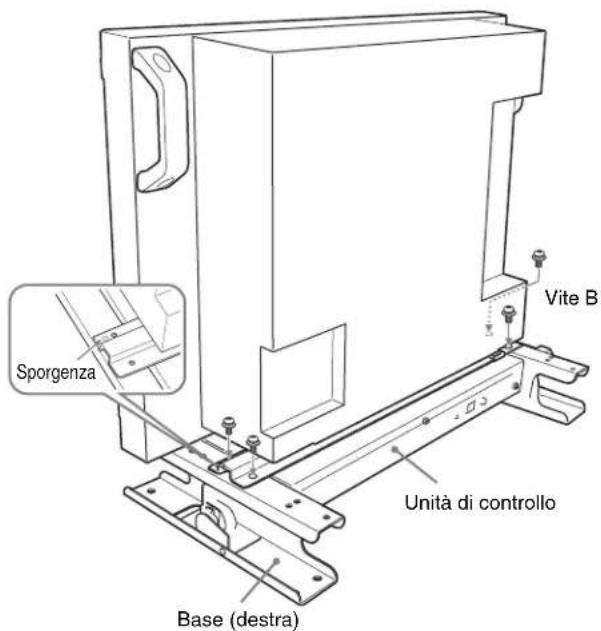

Posizionare il monitor sull'unità di controllo con le basi fissate. Fissare il monitor alle basi usando quattro viti B (4 × 8), regolando le posizioni dei fori delle viti dei tiranti posteriori e dell'unità di controllo.

Posizionare la sporgenza dell'unità di controllo nel foro del tirante posteriore come indicato.

Sporgenza Vite B Unità di controllo Base (destra)

6

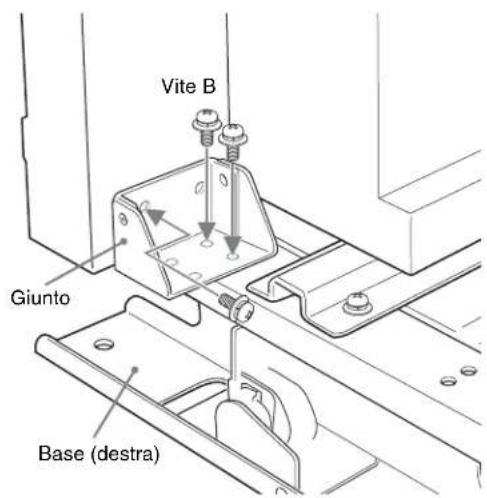

Posizionare il giunto sulla base di destra e fissarla sulla parte posteriore (lato destro) del monitor usando tre viti B (4 × 8).

Vite B Giunto Base (destra)

7

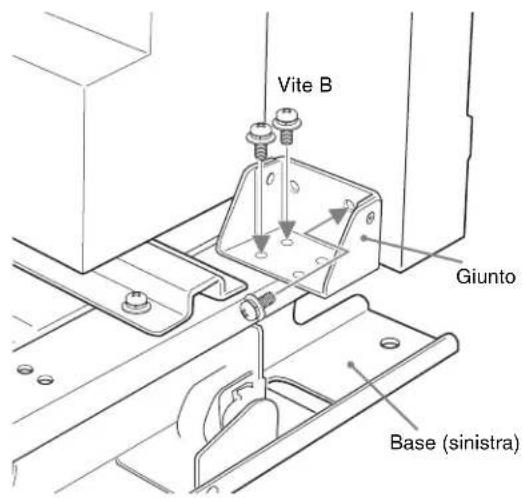

Posizionare il giunto sulla base di sinistra e fissarla sulla parte posteriore (lato sinistro) del monitor usando tre viti B (4 × 8).

Vite B Giunto Base (sinistra)

8

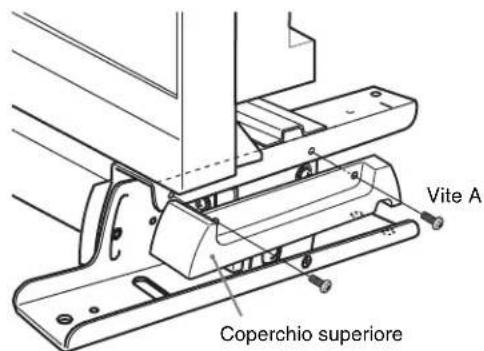

Fissare il coperchio superiore destro e sinistro alle basi usando due viti A (3 × 8) ciascuno.

Vite A Coperchio superiore

9

Fissare il coperchio inferiore destro e sinistro alle basi usando quattro viti A (3 × 8) ciascuno.

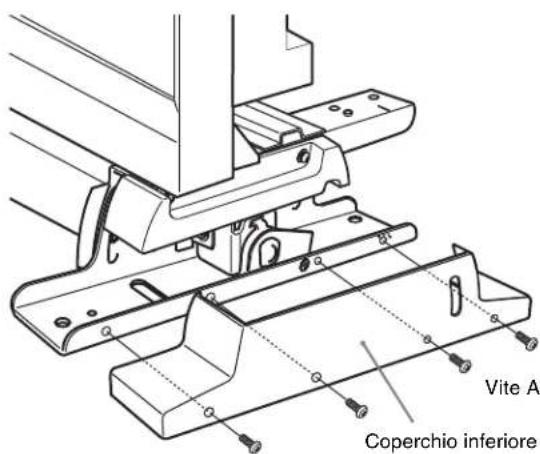

Quando l'unità inclinabile è fissata

Posizionare il coperchio sopra la base da sopra.

Vite A Coperchio inferiore

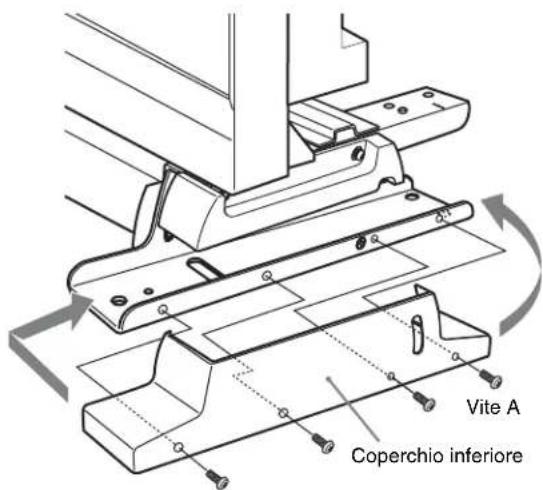

Quando viene rimossa l'unità inclinabile

Prima posizionare la parte anteriore del coperchio sopra la base, quindi montare il retro del coperchio, piegandolo verso l'esterno.

Vite A Coperchio inferiore

10 Collegare il cavo di collegamento fornito ai connettori DC 12V e LAN (10/100) sul pannello posteriore dell'unità di controllo.

Nota

Inserire il connettore del cavo CC (forma a L) al connettore DC 12V.

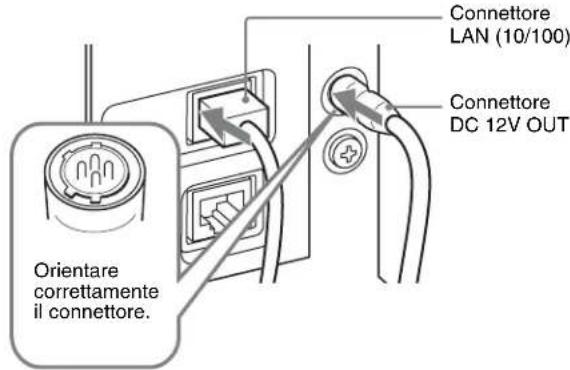

11 Collegare il cavo di collegamento ai connettori DC 12V OUT e LAN (10/100) sul pannello posteriore del monitor.

Nota

Quando si collega il cavo al connettore DC 12V OUT, verificare di collegare il connettore del cavo nel connettore DC 12V OUT del monitor nella corretta direzione.

Connettore LAN (10/100) Connettore DC 12V OUT Orientare correttamente il connettore.

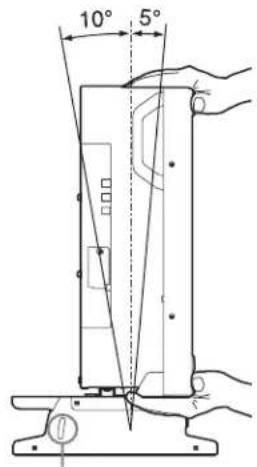

Inclinazione del monitor

Allentare la vite inclinabile situata all'interno del coperchio della base destra e della base sinistra, quindi inclinare il monitor tenendo ferma la parte superiore e inferiore del monitor o dell'unità di controllo. Assicurarsi di fissare le viti inclinabili ad inclinazione avvenuta.

10° 5°

Vite inclinabile

Fissaggio del monitor

La base di supporto può essere fissata solo al monitor anche quando l'unità di controllo non è fissata al monitor. Per il montaggio, vedere i punti da 3 (pagina 38) a 9 (pagina 39) di "Fissaggio di monitor e unità di controllo".

Riduzione dell'altezza

L'altezza dell'installazione della base di supporto può essere ridotta quando si rimuovono le unità inclinabili premontate sulla base destra e sulla base sinistra. Rimuovere le unità inclinabili prima di fissare l'unità di controllo al monitor.

Nota

Una volta rimosse le unità inclinabili, non è più possibile inclinare il monitor.

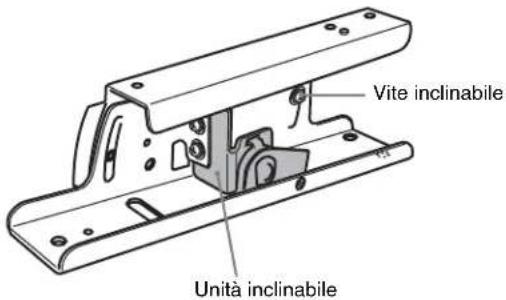

1 Allentare le viti inclinabili sulla base destra e sinistra.

Vite inclinabile Unità inclinabile

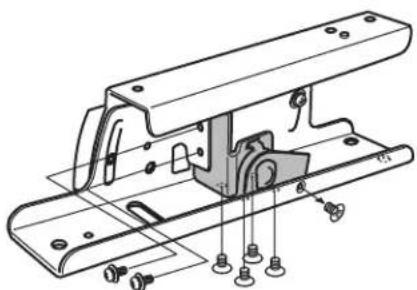

2 Rimuovere sette viti sia dalla base destra che dalla base sinistra.

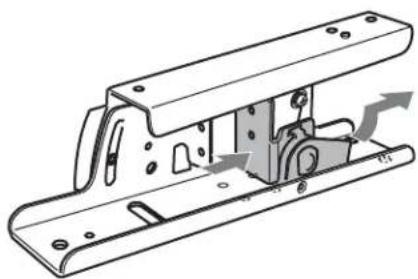

3 Rimuovere le unità inclinabili dalla base destra e sinistra.

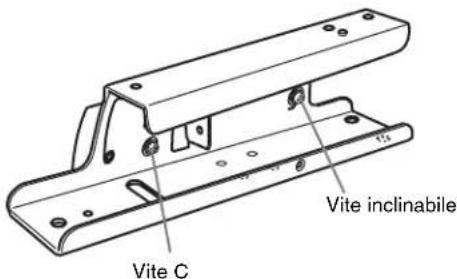

4 Fissare la vite fornita C (5 × 10) su ciascuna base, quindi fissare le viti inclinabili.

Aumento dell'altezza della base di supporto

Seguire i punti da 1 a 4 in "Riduzione dell'altezza" in ordine inverso.

Nota

Riporre le viti rimosse in un luogo sicuro per poterle riutilizzare in futuro.
