Produkttyp	Neigbarer Montagesockel für Monitor BVM-E251 und Bedieneinheit BKM-17R
Marke	Sony
Modell	BKM-37H
Abmessungen (mit Neigungseinheit)	484 mm (Breite) x 286 mm (Höhe) x 76 mm (Tiefe)
Abmessungen (ohne Neigungseinheit)	468 mm (Breite) x 270 mm (Höhe) x 60 mm (Tiefe)
Gewicht	Nicht angegeben (Schätzung ~5-8 kg)
Hauptmaterial	Metall und Kunststoff
Hauptfunktionen	Montage des Monitors und der Bedieneinheit, Neigung um 5° nach vorne und 10° nach hinten, Höhenverstellung (mit/ohne Neigungseinheit)
Kompatibilität	Sony Monitor BVM-E251, Sony Bedieneinheit BKM-17R
Stromversorgung	Nicht zutreffend (der Sockel benötigt keine Stromversorgung; mitgeliefertes Verbindungskabel für DC 12V und LAN zwischen Monitor und Bedieneinheit)
Lieferumfang	Rechter Sockel (1), linker Sockel (1), hintere Querstrebe (1), obere Abdeckung rechts und links (je 1), untere Abdeckung rechts und links (je 1), Dichtungen (2), Schrauben A 3×8 (12), Schrauben B 4×8 (16), Schrauben C 5×10 (2), Verbindungskabel (1)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; entfernte Schrauben sorgfältig aufbewahren; bei der Handhabung Schutzhandschuhe tragen
Sicherheit	Sicherheitshinweise sorgfältig lesen: Montage zu zweit durchführen, nicht auf den Sockel steigen, auf einer stabilen Oberfläche befestigen, hervorstehende Teile nicht ohne Handschuhe berühren, Anzug der Neigungsschrauben überprüfen
Ersatzteile und Reparierbarkeit	Schrauben, Abdeckungen und Verbindungskabel sind als Ersatzteile erhältlich; der Sockel ist nicht vom Benutzer reparierbar
Allgemeine Informationen	Garantie: siehe Sony-Bedingungen; keine Haftung für indirekte Schäden; Handbuch in mehreren Sprachen verfügbar

Häufig gestellte Fragen - BKM-37H SONY

Wie montiere ich den Monitor und die Bedieneinheit auf dem Sockel BKM-37H?

Entfernen Sie zuerst die Füße der Bedieneinheit und befestigen Sie den rechten und linken Sockel mit den Schrauben B. Setzen Sie dann den Monitor auf die Bedieneinheit, richten Sie die Schraubenlöcher aus und befestigen Sie ihn mit den Schrauben B. Fügen Sie die Dichtungen sowie die oberen und unteren Abdeckungen hinzu. Schließen Sie schließlich das mitgelieferte Verbindungskabel an die DC 12V- und LAN-Anschlüsse an.

Kann der Monitor mit dem Sockel BKM-37H geneigt werden?

Ja, der Sockel ermöglicht eine Neigung von 5° nach vorne und 10° nach hinten. Zum Neigen lösen Sie die Neigungsschrauben unter den Abdeckungen der Sockel, stellen Sie den Winkel ein und ziehen Sie die Schrauben wieder fest.

Wie kann die Höhe des Sockels reduziert werden?

Entfernen Sie die vormontierten Neigungseinheiten: Lösen Sie die Neigungsschrauben, entfernen Sie die sieben Schrauben jedes Sockels, nehmen Sie die Neigungseinheiten ab, schrauben Sie die mitgelieferte Schraube C (5×10) ein und ziehen Sie die Neigungsschrauben wieder an. Dadurch wird die Höhe um etwa 16 mm verringert.

Ist der Sockel BKM-37H mit anderen Monitoren kompatibel?

Der Sockel ist speziell für den Sony Monitor BVM-E251 und die Bedieneinheit BKM-17R ausgelegt. Die Verwendung mit anderen Monitoren wird nicht empfohlen und könnte instabil sein.

Welches Zubehör wird mit dem BKM-37H mitgeliefert?

Die Verpackung enthält: rechten und linken Sockel, hintere Querstrebe, obere und untere Abdeckungen (rechts und links), zwei Dichtungen, Schrauben A (3×8, 12 Stück), Schrauben B (4×8, 16 Stück), Schrauben C (5×10, 2 Stück) und ein Verbindungskabel.

Wie reinige ich den Sockel?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen von Staub. Verwenden Sie keine aggressiven Chemikalien. Tragen Sie beim Auspacken oder Zusammenbau Handschuhe, um Schnitte zu vermeiden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Führen Sie die Montage immer zu zweit durch. Stellen Sie den Sockel auf eine stabile Oberfläche. Steigen Sie nicht auf den Sockel und legen Sie keine schweren Gegenstände darauf. Tragen Sie Schutzhandschuhe. Überprüfen Sie nach der Einstellung, ob die Neigungsschrauben fest angezogen sind.

Benötigt der Sockel eine Stromversorgung?

Nein, der Sockel selbst benötigt keine Stromversorgung. Das mitgelieferte Verbindungskabel verbindet die Bedieneinheit mit dem Monitor für DC 12V-Stromversorgung und LAN.

Kann ich den Sockel ohne Bedieneinheit verwenden?

Ja, der Sockel kann als Neigeständer nur für den Monitor verwendet werden, auch wenn die Bedieneinheit nicht installiert ist. Befolgen Sie die Montageschritte, wobei die Bedieneinheit ausgelassen wird.

Wo finde ich Ersatzteile für den BKM-37H?

Schrauben, Abdeckungen und Verbindungskabel sind als Ersatzteile erhältlich. Kontaktieren Sie den Sony-Support oder einen autorisierten Händler, um zu bestellen. Bewahren Sie entfernte Schrauben für eine spätere Wiederverwendung auf.

BEDIENUNGSANLEITUNG BKM-37H SONY

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Inhalt

Sicherheitsmaßnahmen ......28

Übersicht 28

Leistungsmerkmale....28

Komponenten....29

Zusammenbau ....30

Monitor und Steuergerät zusammenbauen 30

Monitorneigung einstellen....33

Monitor anbauen....33

Einbauhöhe verringern....33

Hinweis

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERwartETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Sicherheitsmaßnahmen

• Für die Montage der Standhalterung den Monitor ausschalten und dann das Kabel abziehen. Bei Anbau der Standhalterung an den Monitor im eingeschalteten Zustand wird das Kabel möglicherweise zwischen Monitor und Standhalterung eingeklemmt, was zu einem elektrischen Schlag führen kann.
• Beim Zusammenbauen von Monitor und Steuergerät eine weitere Person hinzuziehen, um Verletzungen zu vermeiden.
• Die Standhalterung auf einem stabilen Tisch aufstellen. Wird die Standhalterung auf einer unebenen oder geneigten Oberfläche aufgestellt, besteht die Gefahr, dass der Monitor herunterfällt, was zu Verletzungen führen kann. Sicherstellen, dass der Aufstellungsort eine ausreichende Stabilität aufweist.
  • Die Verwendung anderer Schrauben kann zu Verletzungen führen, da diese sich lösen und herausfallen können.
  • Die Standhalterung ausschließlich an den ausgewiesenen Geräten anbauen. Andernfalls kann der Monitor herunterfallen und dabei Verletzungen verursachen.
• Beim Verstellen des Neigungswinkels den Monitor an der Ober- und Unterseite festhalten, um Verletzungen zu vermeiden. Wird der Monitor nicht ordnungsgemäß festgehalten, kann er herunterfallen, und Ihre Finger werden möglicherweise in der Standhalterung eingeklemmt.
• Stellen Sie sich nicht auf die Standhalterung und legen Sie keine schweren Gegenstände darauf, da Sie herunterfallen und sich verletzen könnten, und die Gefahr besteht, dass der Monitor zu Boden fällt.
• Scharfkantige Stellen der Standhalterung nicht mit ungeschützten Händen berühren. Beim Auspacken, Tragen, Anbauen und Zerlegen der Standhalterung zum Schutz vor Verletzungen Handschuhe tragen.
  • Die seitlichen Abdeckungen so anfassen, dass die Finger nicht in den beweglichen Teilen hängen bleiben.
• Beim Anbau der Standhalterung sicherstellen, dass die Neigungsschrauben an beiden Seiten der Standhalterung befestigt sind. Andernfalls besteht die Gefahr von Verletzungen durch plötzliche Bewegungen des Monitors.

Übersicht

Leistungsmerkmale

Mit der Controller-Standhalterung BKM-37H können ein BVM-E251 und ein Monitorsteuergerät BKM-17R zusammengebaut werden.

Verbindung von Monitor und Steuergerät

Die BKM-37H verbindet den Monitor und das Steuergerät BKM-17R. Die Standhalterung kann auch als Neigungshalter für den Monitor verwendet werden, wenn der BKM-17R nicht montiert ist.

Monitorneigung

Mit angebauter Standhalterung kann der Neigungswinkel des Monitors in einem Bereich zwischen 5° nach vorn und 10° nach hinten eingestellt werden.

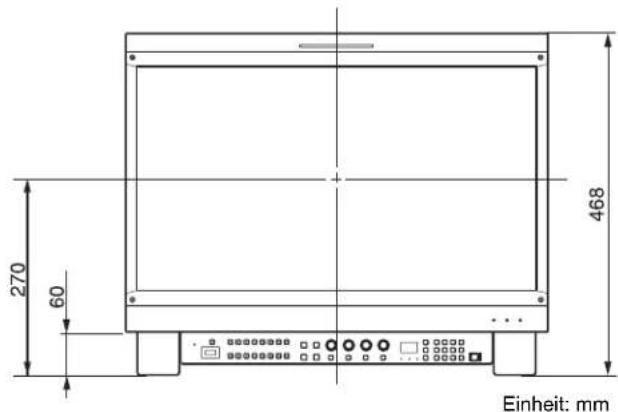

Höhenverstellung

Durch Abbau der werkseitig vormontierten Neigungseinheit von der Standhalterung kann die Einbauhöhe verringert werden.

Zum Abbau der Neigungseinheit siehe „Einbauhöhe verringern“ (Seite 33).

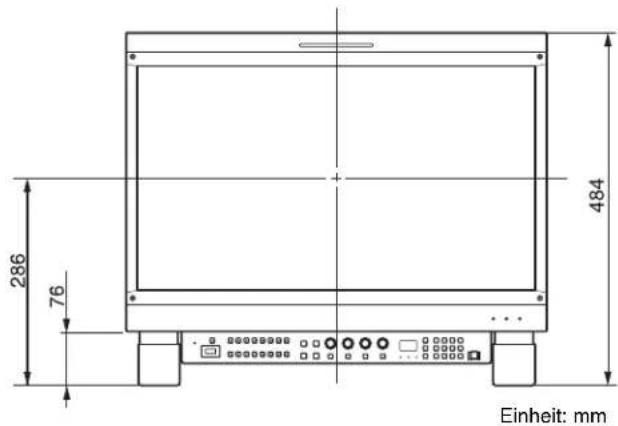

Bei angebauter Neigungseinheit

Bei abgebauter Neigungseinheit

Komponenten

Die BKM-37H besteht aus folgenden Komponenten. Vor Beginn der Montage sicherstellen, dass alle Komponenten vorhanden sind.

Aufnahme (rechts) (1)
Aufnahme (links) (1)
Hintere Strebe (1)

Abdeckung (oben) (rechts) (1)
Abdeckung (oben) (links) (1)
Abdeckung (unten) (rechts) (1)
Abdeckung (unten) (links) (1)
Verbindungsstücke (2)
Schrauben A (3 × 8) (12)
Schrauben B (4 × 8) (16)
Schrauben C (5 × 10) (2)
Anschlusskabel (1)

Zusammenbau

Monitor und Steuergerät zusammenbauen

Mit der Standhalterung kann ein Steuergerät an den Monitor angebaut werden.

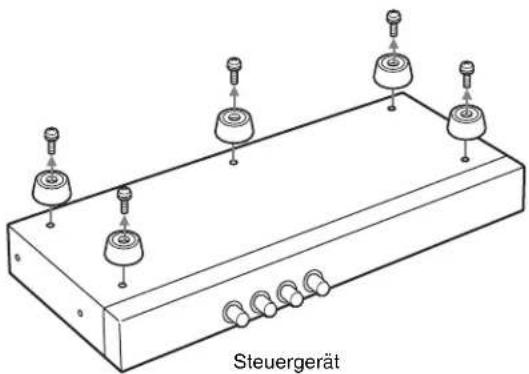

1 Die fünf Füße an der Unterseite des Steuergeräts abbauen.

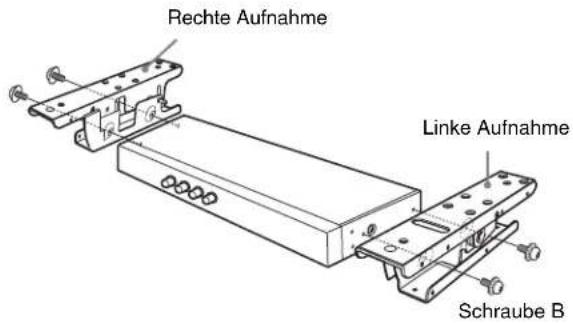

2 Rechte und linke Aufnahme mit vier Schrauben B (4 × 8) seitlich an das Steuergerät anbauen.

Für jede Aufnahme jeweils zwei Schrauben B verwenden.

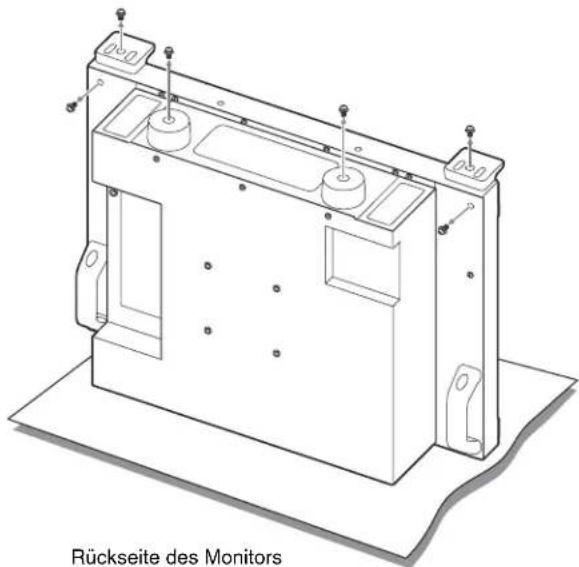

3 Die vier Füße an der Unterseite des Steuergeräts abbauen und die Schrauben auf der linken und rechten Seite von der Rückseite des Monitors entfernen.

Stellen Sie den Monitor flach auf ein weiches Tuch.

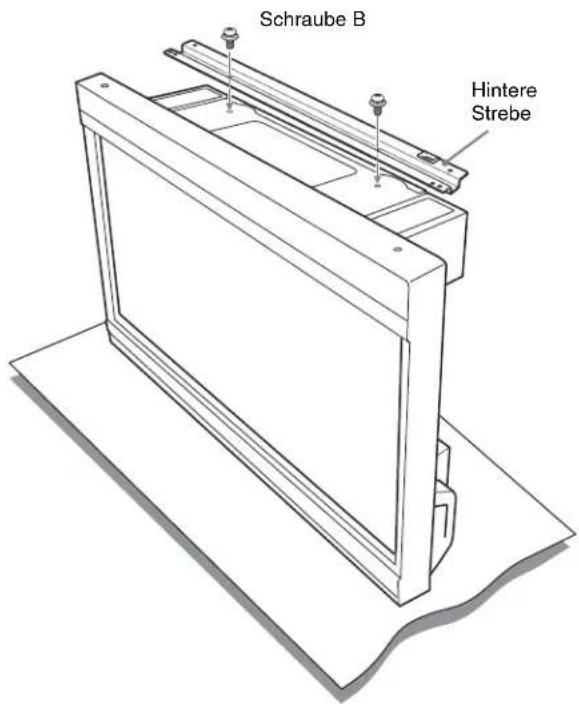

4 Hintere Strebe auf den Monitor auflegen und mit zwei Schrauben B (4 × 8) befestigen.

5

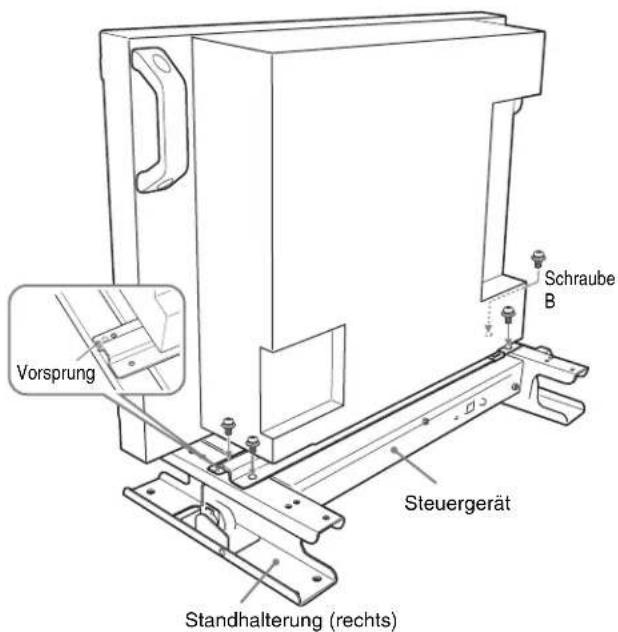

Monitor mit angebauten Standhalterungen auf dem Steuergerät anordnen. Monitor mit vier Schrauben B (4 × 8) an Standhalterungen anbauen und dabei die Position der Schraublöcher der hinteren Streben und des Steuergeräts ausrichten.

Den Vorsprung des Steuergeräts wie dargestellt in die Öffnung der hinteren Strebe setzen.

6

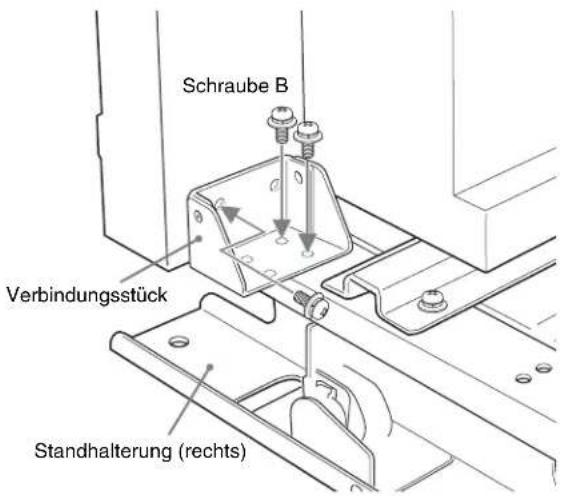

Verbindungsstück auf die rechte Standhalterung setzen und die rechte Standhalterung mit drei Schrauben B (4 × 8) an der Rückseite (rechten Seite) des Monitors befestigen.

7

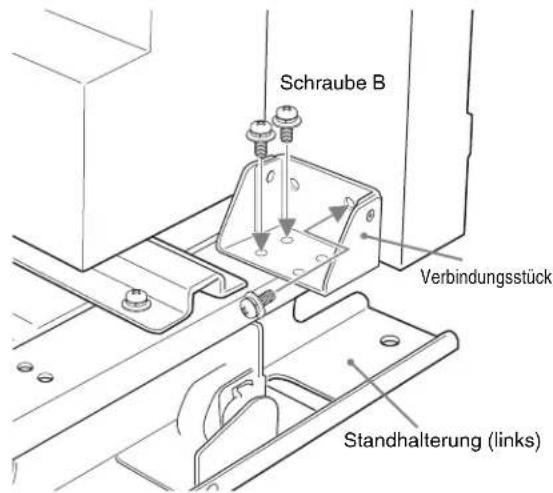

Verbindungsstück auf die linke Standhalterung setzen und die linke Standhalterung mit drei Schrauben B (4 × 8) an der Rückseite (linken Seite) des Monitors befestigen.

8

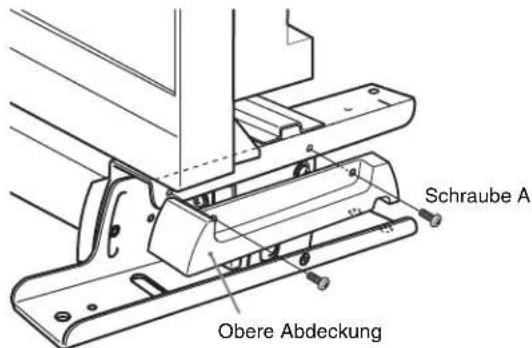

Rechte obere Abdeckung und linke obere Abdeckung mit jeweils zwei Schrauben A (3 × 8) an den Standhalterungen befestigen.

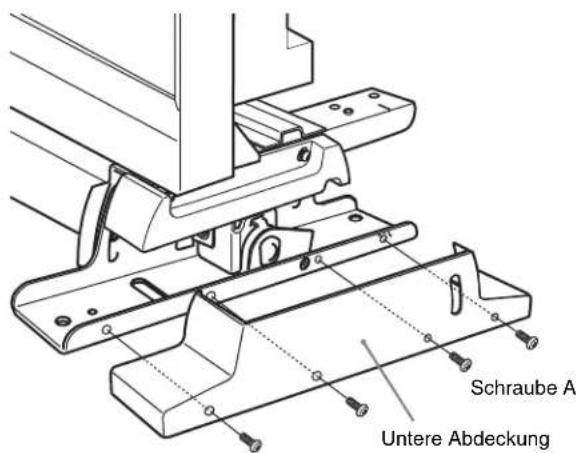

9 Rechte untere Abdeckung und linke untere Abdeckung mit jeweils vier Schrauben A (3 × 8) an den Standhalterungen befestigen.

Bei angebautem Neigungshalter

Abdeckung von oben auf die Standhalterung setzen.

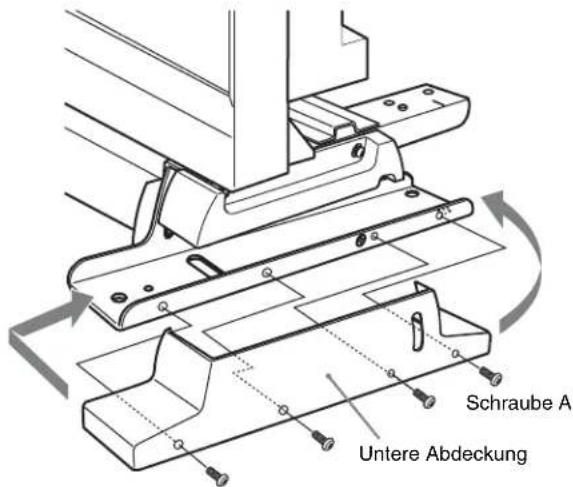

Ohne Neigungshalter

Zunächst die Vorderseite der Abdeckung über die Standhalterung setzen und dann die Rückseite der Abdeckung nach außen biegen und aufsetzen.

10 Schließen Sie das mitgelieferte Verbindungskabel an die Anschlüsse DC 12V und LAN (10/100) an der Rückseite des Steuergeräts an.

Hinweis

Schließen Sie den Stecker des Gleichstromkabels (L-förmig) an den Anschluss DC 12V an.

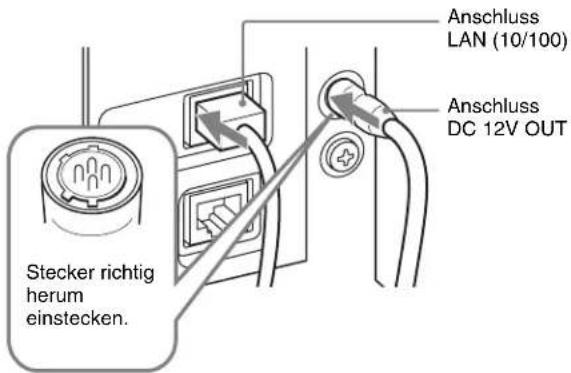

11 Schließen Sie das Verbindungskabel an die Anschlüsse DC 12V OUT und LAN (10/100) an der Rückseite des Monitors an.

Hinweis

Achten Sie beim Anschließen des Kabels an den Anschluss DC 12V OUT darauf, den Stecker des Kabels richtig herum in den Anschluss DC 12V OUT am Monitor einzustecken.

Monitorneigung einstellen

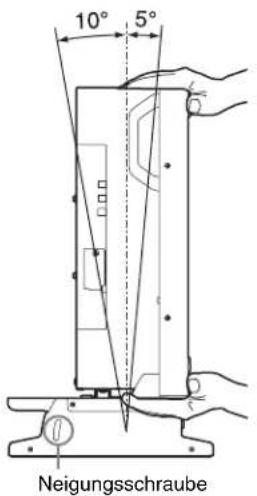

Neigungsschrauben im Inneren der rechten und linken Aufnahmeabdeckung lösen. Den gewünschten Neigungswinkel einstellen, dabei Monitor oben und Monitor- bzw. Steuergerät-Unterkante festhalten. Sicherstellen, dass die Neigungsschrauben nach Einstellung der Neigung wieder befestigt wurden.

Monitor anbauen

Die Standhalterung kann auch dann am Monitor angebaut werden, wenn das Steuergerät nicht am Monitor montiert wurde.

Näheres zum Zusammenbau finden Sie in Schritt 3 (Seite 30) bis 9 (Seite 32) unter „Monitor und Steuergerät zusammenbauen“.

Einbauhöhe verringern

Die Einbauhöhe der Standhalterung kann durch Abbauen der werkseitig an der linken und rechten Aufnahme vormontierten Neigungseinheiten verringert werden. Neigungseinheiten vor der Montage des Steuergeräts am Monitor abbauen.

Hinweis

Nach Abbau der Neigungseinheiten kann der Monitor nicht mehr geneigt werden.

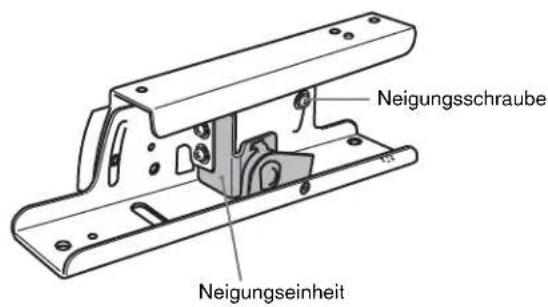

1 Neigungsschrauben an der rechten und linken Aufnahme lösen.

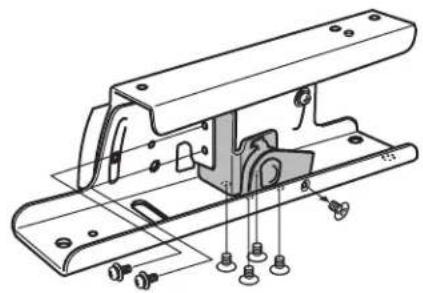

2 Jeweils sieben Schrauben aus der rechten und linken Aufnahme herausdrehen.

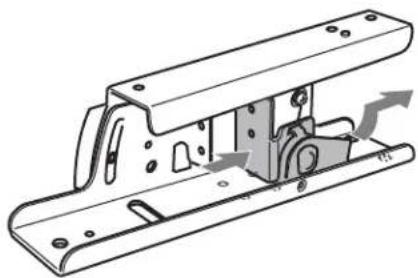

3 Neigungseinheiten aus der rechten und linken Aufnahme ausbauen.

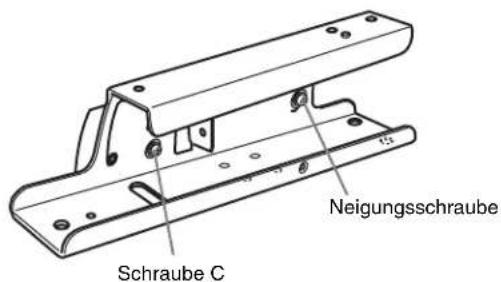

4 Die mitgelieferte Schraube C (5 × 10) jeweils an beiden Aufnahmen befestigen, dann die Neigungsschrauben befestigen.

Einbauhöhe vergrößern

Schritte 1 bis 4 in „Einbauhöhe verringern“ in umgekehrter Reihenfolge ausführen.

Hinweis

Ausgebaute Schrauben für eine spätere Verwendung sorgfältig aufbewahren.
