BEDIENUNGSANLEITUNG GDM5402 SONY

Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

INFORMACIÓN

Dieses Garät entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten und Leichtindustriegebieten.

EN55022/1994 Klasse B

EN50082-1/1992

EN61000-3-2/1995

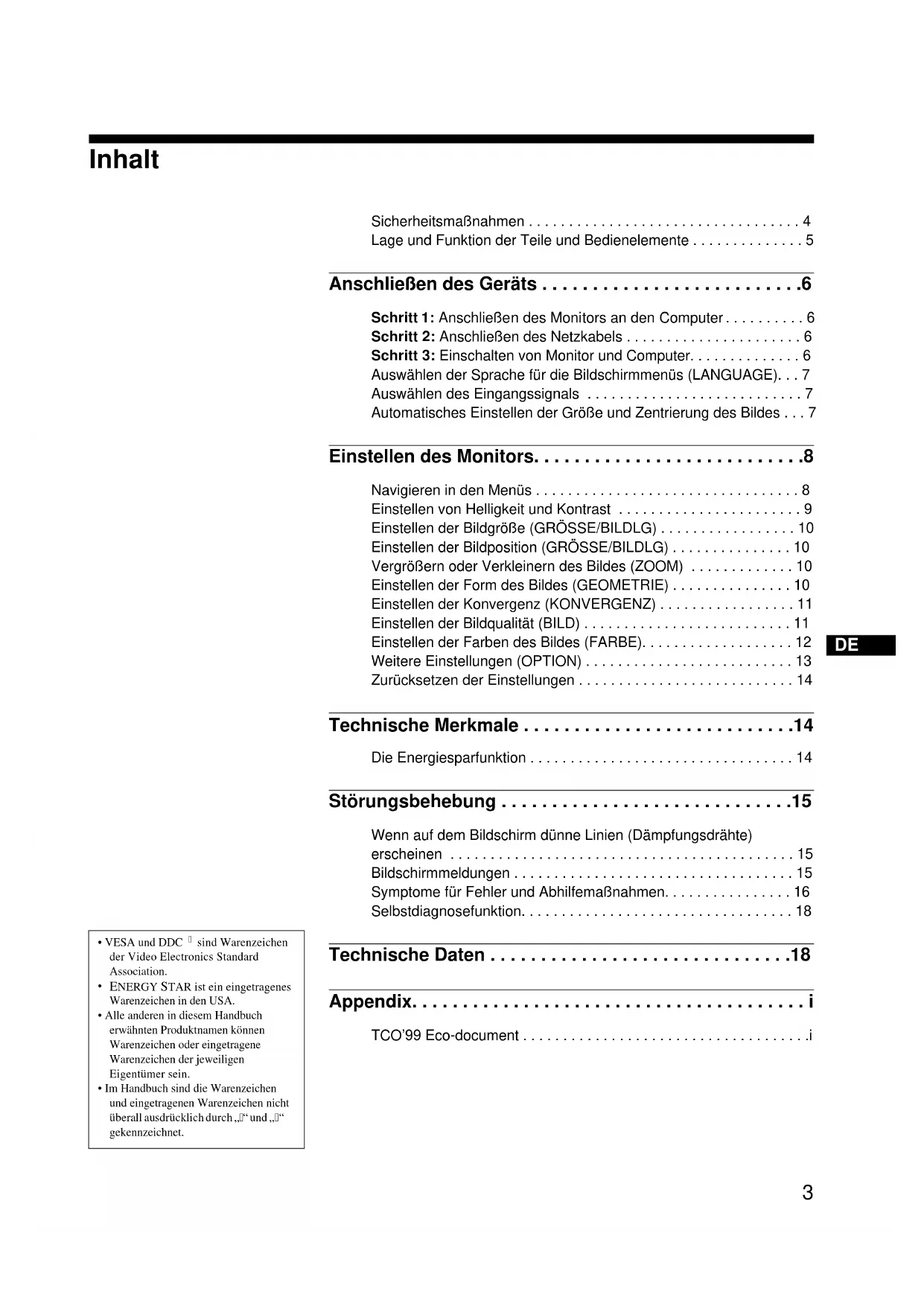

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente ..... 5

Anschließen des Geräts 6

Schritt 1: Anschließen des Monitors an den Computer....6

Schritt 2: Anschließen des Netzkabels ..... 6

Schritt 3: Einschalten von Monitor und Computer....6

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE)...7

Auswählen des Eingangssignals 7

Automatisches Einstellen der Größe und Zentrierung des Bildes . . . 7

Einstellen des Monitors....8

Navigieren in den Menüs 8

Einstellen von Helligkeit und Kontrast 9

Einstellen der Bildgröße (GRÖSSE/BILDLG) 10

Einstellen der Bildposition (GRÖSSE/BILDLG) 10

Vergrößern oder Verkleinern des Bildes (ZOOM) 10

Einstellen der Form des Bildes (GEOMETRIE) ..... 10

Einstellen der Konvergenz (KONVERGENZ) 11

Einstellen der Bildqualität (BILD) 11

Einstellen der Farben des Bildes (FARBE)....12

Weitere Einstellungen (OPTION) 13

Zurücksetzen der Einstellungen 14

Technische Merkmale ....14

Die Energiesparfunktion 14

Störungsbehebung ....15

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte)

erscheinen 15

Bildschirmmeldungen 15

Symptome für Fehler und Abhilfemaßnahmen. 16

Selbstdiagnosefunktion....18

Technische Daten ....18

Appendix....i

• VESA und DDC ^1 sind Warenzeichen der Video Electronics Standard Association.
• ENERGY STAR ist ein eingetragenes Warenzeichen in den USA.
• Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein.
• Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch „l“ und „l“ gekennzeichnet.

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluß

Verwenden Sie das für die Stromversorgung in Ihrem Land geeignete Netzkabel.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindestens 30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann sich die statische Elektrizität auf der Oberfläche des Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa 2 Sekunden lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder anderen Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger und Bänder/Disketten daher nicht zu nahe bei diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockieren könnten
• in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist
• an einem Ort, an dem der Monitor starken Temperaturschwankungen ausgesetzt ist
• an einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist
• auf einer instabilen Oberfläche
• in der Nähe anderer Geräte, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung
• in der Nähe von oder auf einer elektrisch geladenen Metallfläche

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen könnten.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

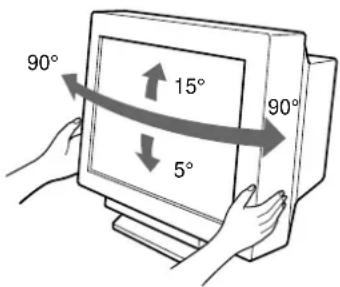

Der dreh- und neigbare Ständer

Mit dem dreh- und neigbaren Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Wenn Sie den Monitor drehen oder neigen, stützen Sie ihn bitte mit beiden Händen unten ab.

90° 15° 5° 90°

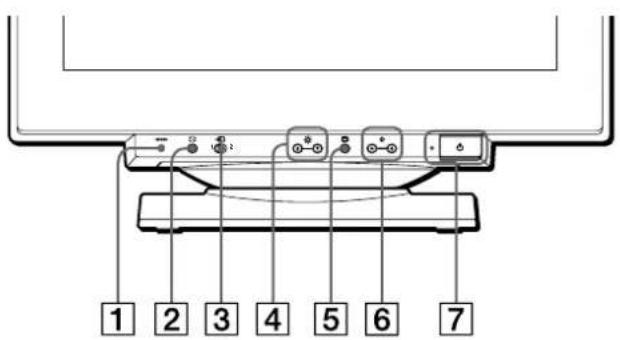

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

1 2 3 4 5 6 7

1 Taste → (Zurücksetzen) (Seite 14)

Diese Taste dient zum Zurücksetzen der Werte auf die werkseitigen Einstellungen.

2 Taste ASC (Größe/Zentrierung automatisch einstellen) (Seite 7)

Diese Taste dient zum automatischen Einstellen der Größe und Zentrierung der Bilder.

3 Schalter → (Eingang) (Seite 7)

Dieser Schalter dient zum Auswählen des Videoeingangssignals EINGANG 1 (Videoeingang 1: ☑1) oder EINGANG 2 (Videoeingang 2: ☑2).

4 Tasten ⚙ (Helligkeit) ↓/↑ (Seite 9)

Diese Tasten dienen zum Aufrufen des Menüs HELLIGKEIT/KONTRAST und fungieren beim Auswählen von Menüoptionen als Tasten ↓/↑.

5 Taste (Menü) (Seite 9)

Diese Taste dient zum Aufrufen des Hauptmenüs.

6 Tasten ⬇ (Kontrast) ←/→ (Seite 9)

Diese Tasten dienen zum Aufrufen des Menüs HELLIGKEIT/KONTRAST und fungieren beim Einstellen von Optionen als Tasten ←/→.

7 Netzschalter und -anzeige ⏻ (Seite 6, 14, 18)

Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet ist, und blinkt grün und orange bzw. leuchtet orange, wenn sich der Monitor im Energiesparmodus befindet.

8Netzeingang AC IN (Seite 6)

Dieser Anschluß dient zur Stromversorgung des Monitors.

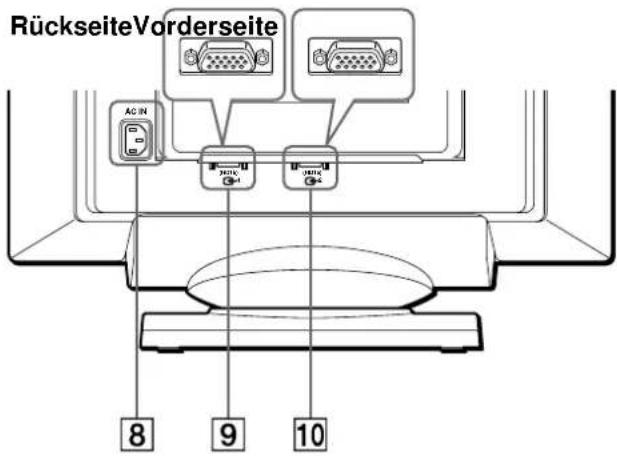

RückseiteVorderseite AC IN 8 9 10

9 Videoeingang 1 (HD15) (←1) (Seite 6)

Dieser Anschluß dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Stift Nr. Signal
1	Rot
2	G	r	ü	n
	(Grünsignal mit Synchronisation)
3	B	l	a	u
4	I	D	(	M
5 DDC-Masse*
6 Masse Rot
7 Masse Grün
8 Masse Blau
9 DDC + 5V*
10 Masse
11 ID (Masse)
12 Bidirektionale Daten (SDA)*
13 H. Sync
14 V. Sync
15 Datentakt (SCL)*

* DDC (Display Data Channel) ist ein Standard der VESA.

10 Videoeingang 2 (HD15) (←2) (Seite 6)

Dieser Anschluß dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen. Die Stiftbelegung ist dieselbe wie unter 9 oben beschrieben.

Anschließen des Geräts

Dieser Monitor kann mit Plattformen eingesetzt werden, die mit Horizontalfrequenzen zwischen 30 und 121 kHz arbeiten.

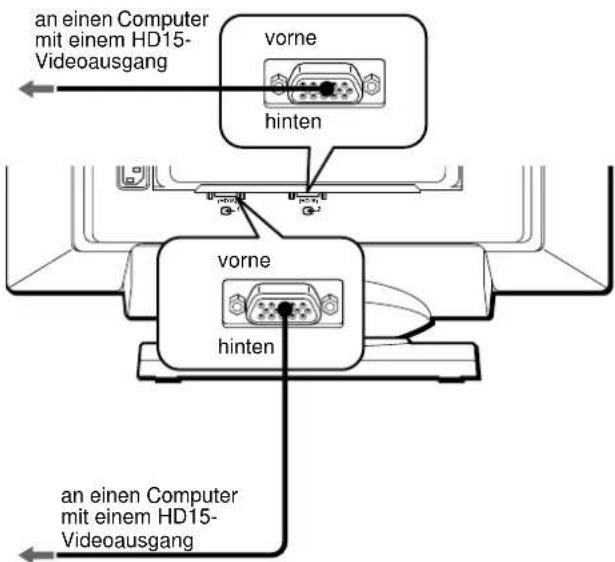

Schritt 1: Anschließen des Monitors an den Computer

Schalten Sie Monitor und Computer aus, und schließen Sie das Videosignalkabel an den Videoeingang des Monitors und an den Videoausgang des Computers an.

an einen Computer mit einem HD15- Videoausgang vorne hinten vorne hinten an einen Computer mit einem HD15- Videoausgang

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie beim Anschließen des Videosignalkabels auf die Ausrichtung des HD15-Anschlusses. Stecken Sie den Anschluß nicht mit Gewalt falsch ein. Andernfalls könnten die Stifte verbiegen.

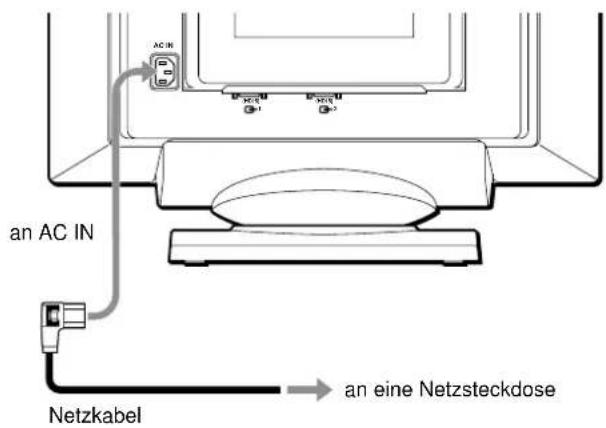

Schritt 2: Anschließen des Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer das für die lokale Stromversorgung geeignete Netzkabel zunächst an den Monitor an, und stecken Sie den Netzstecker anschließend in eine Netzsteckdose.

AC IN an AC IN Netzkabel an eine Netzsteckdose

Schritt 3: Einschalten von Monitor und Computer

Schalten Sie zunächst den Monitor und dann den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.

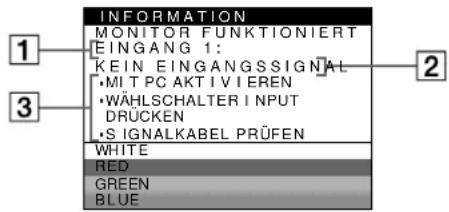

• Wird KEIN EINGANGSSIGNAL auf dem Bildschirm angezeigt, gehen Sie nach den Bildschirmmeldungen vor (Seite 15).
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 121 kHz und eine Vertikalfrequenz zwischen 48 und 160 Hz ein.

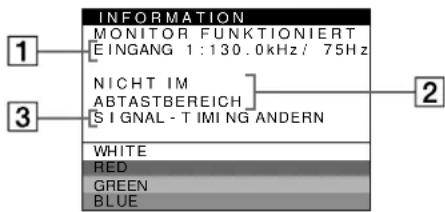

Weitere Informationen über die Bildschirmmeldungen finden Sie unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 16.

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE)

Für die Bildschirmmenüs stehen die Sprachen Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Schwedisch, Russisch und Japanisch zur Verfügung. Die Standardeinstellung ist Englisch.

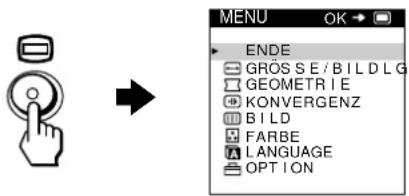

1 Drücken Sie die Taste .

Weitere Informationen zur Taste 📋finden Sie auf Seite 9.

MENU ENDE GROSSE/BILDLG GEOMETRIE KONVERGENZ BILD FARBE LANGUAGE OPTION

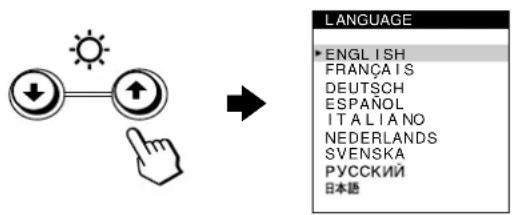

2 Heben Sie mit den Tasten ↓/↑ die Option LANGUAGE hervor, und drücken Sie die Taste ☐ erneut.

Weitere Informationen zu den Tasten ↓/↑ finden Sie auf Seite 9

LANGUAGE • ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA РУССКИЙ 日本語

3 Wählen Sie mit den Tasten ↓/↑ die Sprache aus.

• ENGLISH: Englisch
• FRANÇAIS: Französisch
• DEUTSCH
- ESPAÑOL: Spanish
• ITALIANO: Italienisch
• NEDERLANDS: Niederländisch
• SVENSKA: Schwedisch
• РУССКИЙ:
• : Japanisch

So schließen Sie das Menü

Drücken Sie einmal die Taste um zum Hauptmenü MENU zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie die Taste zweimal. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Drücken Sie die Taste → (Zurücksetzen), wenn das Menü LANGUAGE auf dem Bildschirm angezeigt wird.

Auswählen des Eingangssignals

Über den Videoeingang 1 (G1) und den Videoeingang 2 (G2) können Sie zwei Computer an diesen Monitor anschließen. Mit dem Schalter → schalten Sie zwischen den beiden Computern um.

Verschieben Sie den Schalter ↗.

Der ausgewählte Anschluß wird 3 Sekunden lang auf dem Bildschirm angezeigt.

„EINGANG 1“ (Videoeingang 1: ☐1) oder „EINGANG 2“ (Videoeingang 2: ☐2) erscheint auf dem Bildschirm.

Hinweis

Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint KEIN EINGANGSSIGNAL auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus. Schalten Sie in diesem Fall zum anderen Eingang um

Automatisches Einstellen der Größe und Zentrierung des Bildes

Sie können Größe und Zentrierung des Bildes mit der Taste (Größe/Zentrierung automatisch einstellen) problemlos so einstellen, daß das Bild den Bildschirm ausfüllt.

Drücken Sie die Taste

Das Bild wird automatisch so eingestellt, daß es den Bildschirm ausfüllt.

Hinweise

- Diese Funktion ist speziell für Computer konzipiert, bei denen das Bild den ganzen Bildschirm ausfüllt. Sie arbeitet möglicherweise nicht korrekt, wenn die Hintergrundfarbe dunkel ist oder das eingespeiste Bild den Bildschirm nicht ganz ausfüllt.

• Bilder mit einem Bildseitenverhältnis von 5:4 (Auflösung: 1280 · 1024, 1600 · 1280) werden mit ihrer tatsächlichen Auflösung angezeigt und füllen den Bildschirm nicht bis zu den Rändern aus
• Das angezeigte Bild bewegt sich einige Sekunden lang, wenn Sie die Taste 📊drücken. Dies ist keine Fehlfunktion.

Einstellen des Monitors

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

Drücken Sie die Taste ☐ um das Hauptmenü MENU auf dem Monitor aufzurufen.

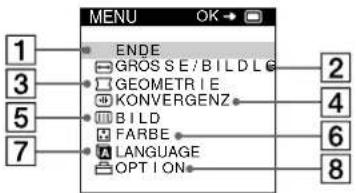

MENU 1 ENDE 3 GROSSE/BILDLG 5 GEOMETRIE 7 KONVERGENZ BILD FARBE LANGUAGE OPTION 2 4 6 8

Wählen Sie mit den Tasten ↓/↑ und ☐ eines der folgenden Menüs aus. Weitere Informationen zu den Tasten ↓/↑ und ☐ finden Sie auf Seite 9.

1 ENDE

Wählen Sie ENDE, wenn Sie das Hauptmenü schließen wollen.

2 GRÖSSE/BILDLG (Seite 10)

Wählen Sie GRÖSSE/BILDLG, wenn Sie Größe, Position und Zoom des Bildes einstellen wollen.

3 GEOMETRIE (Seite 10)

Wählen Sie GEOMETRIE, wenn Sie die Bildrotation und die Form des Bildes festlegen wollen.

4 KONVERGENZ (Seite 11)

Wählen Sie KONVERGENZ, wenn Sie die horizontale und vertikale Konvergenz des Bildes einstellen wollen.

5 BILD (Seite 11)

Wählen Sie BILD, wenn Sie die Bildqualität einstellen wollen. Als Optionen stehen die Farbreinheit und die Moiré-Korrektur zur Verfügung.

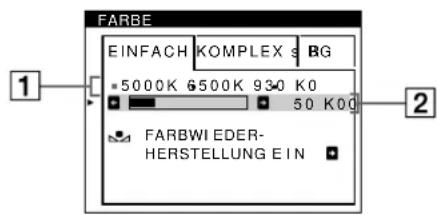

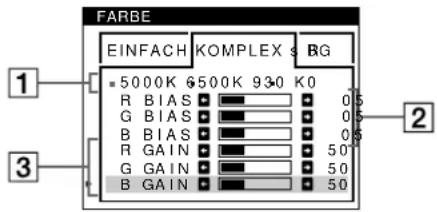

6 FARBE (Seite 12)

Wählen Sie FARBE, wenn Sie die Farbtemperatur des Bildes einstellen wollen. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

FARBEN EINFACH KOMPLEX BG 5000K 6500K 930 K0 5000K FARBWI EDER - HERSTELLUNG EIN

7 LANGUAGE (Seite 7)

Wählen Sie LANGUAGE, wenn Sie für das Bildschirmmenü eine andere Sprache wählen wollen.

LANGUAGE ▶ ENGLISH FRANÇA IS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA РУССКИЙ 日本語

8 OPTION (Seite 13)

Wählen Sie OPTION, wenn Sie die sonstigen Optionen des Monitors einstellen wollen. Zu den Optionen gehören:

• Entmagnetisieren des Bildschirms
• Ändern der Position des Bildschirmmenüs
• Sperren der Bedienelemente

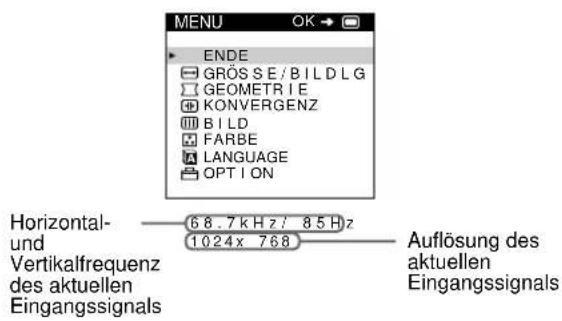

■Anzeigen des aktuellen Eingangssignals

Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals werden im Hauptmenü MENU angezeigt. Wenn das Eingangssignal einem der werkseitig voreingestellten Modi des Monitors entspricht, wird auch die Auflösung angezeigt.

MENU OK ENDE GRÖSSE/BILDLG GEOMETRIE KONVERGENZ BILD FARBE LANGUAGE OPTION Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals 68.7kHz: 85Hz 1024x 768 Auflösung des aktuellen Eingangssignals

■ Die Tasten □, ↓/↑ und ←/→

1 Rufen Sie das Hauptmenü MENU auf.

Drücken Sie die Taste ☐ um das Hauptmenü MENU auf dem Monitor aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Heben Sie mit den Tasten ↓/↑ das gewünschte Menü hervor. Wählen Sie mit der Taste □das Menü aus.

3 Nehmen Sie im Menü die gewünschten Einstellungen vor.

Wählen Sie mit den Tasten ↓/↑ die gewünschte Einstelloption. Nehmen Sie die Einstellung mit den Tasten ←/→ vor.

4 Schließen Sie das Menü.

Drücken Sie einmal die Taste zum Hauptmenü MENU zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie die Taste zweimal. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

■Zurücksetzen der Einstellungen

Drücken Sie die Taste → (Zurücksetzen). Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie auf Seite 14.

Einstellen von Helligkeit und Kontrast

Helligkeit und Kontrast können Sie über ein spezielles Menü, HELLIGKEIT/KONTRAST, einstellen.

Diese Einstellungen werden gespeichert und gelten für die Signale vom gerade ausgewählten Eingang.

1 Drücken Sie eine der Tasten ⚙ (Helligkeit) ↓/↑ oder Ⓤ (Kontrast) ←/→.

Das Menü HELLIGKEIT/KONTRAST wird auf dem Bildschirm angezeigt.

2 Mit den Tasten ⚙ (Helligkeit) ↓/↑ können Sie die Helligkeit (∅einstellen, mit den Tasten Ⓞ (Kontrast) ←/→ den Kontrast (∅).

Wenn Sie im sRGB-Modus arbeiten

Wenn Sie im Menü FARBE den sRGB-Modus ausgewählt haben, erscheint das folgende Menü HELLIGKEIT/KONTRAST auf dem Bildschirm.

Weitere Informationen zum sRGB-Modus finden Sie unter „Einstellen der Farben des Bildes (FARBE)“ Seite 12.

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Einstellen der Bildgröße (GRÖSSE/BILDLG)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie die Taste .
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit den Tasten ↓/↑ die Option GRÖSSE/BILDLG hervor, und drücken Sie die Taste erneut.
Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm angezeigt.
3 Wählen Sie mit den Tasten ↓/↑ die Option → für das Einstellen der Breite bzw. die Option für das Einstellen der Höhe aus. Stellen Sie die Größe dann mit den Tasten ←/→ ein.

Einstellen der Bildposition (GRÖSSE/BILDLG)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie die Taste .
Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit den Tasten ↓/↑ die Option GRÖSSE/BILDLG hervor, und drücken Sie die Taste erneut.

Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ die Option ☐ für horizontale Einstellung bzw. die Option ☑ für vertikale Einstellung aus. Stellen Sie die Bildposition dann mit den Tasten ←/→ ein.

Vergrößern oder Verkleinern des Bildes (ZOOM)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie die Taste .
Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit den Tasten ↓/↑ die Option GRÖSSE/BILDLG hervor, und drücken Sie die Taste □ erneut.

Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ die Option ☒ (Zoom) aus, und vergrößern oder verkleinern Sie mit den Tasten ←/→ das Bild.

Hinweis

Sobald die maximale bzw. minimale Höhe bzw. Breite des Bildes erreicht ist, läßt sich der Zoom nicht weiter ändern.

Einstellen der Form des Bildes (GEOMETRIE)

Mit den Optionen im Menü GEOMETRIE können Sie Rotation und Form des Bildes festlegen.

Die Einstellung für ☐ (Rotation) wird für alle Eingangssignale gespeichert. Alle anderen Einstellungen werden nur für das gerade cingespeiste Eingangssignal gespeichert.

1 Drücken Sie die Taste .

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit den Tasten ↓/↑ die Option
□ GEOMETRIE hervor, und drücken Sie die Taste □ erneut.
Das Menü GEOMETRIE wird auf dem Bildschirm angezeigt.

3 Wählen Sie zuerst mit den Tasten ↓/↑ die gewünschte Einstelloption. Nehmen Sie danach die Einstellung mit den Tasten ←/→ vor.

Option Funktion
	Festlegen der Bildrotation
	Wölben der Bildränder nach außen oder innen
	Verschieben der Bildränder nach links oder rechts
	Einstellen der Bildbreite im oberen Bildschirmbereich
	Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich

Einstellen der Konvergenz (KONVERGENZ)

Mit den Optionen im Menü KONVERGENZ können Sie die Bildqualität steuern, indem Sie die Konvergenz einstellen. Die Konvergenz bezieht sich auf die Ausrichtung der Farbsignale für Rot, Grün und Blau.

Wenn Buchstaben oder Linien rote oder blaue Schatten aufweisen, stellen Sie die Konvergenz ein.

Diese Einstellungen werden gespeichert und gelten für alle Eingangssignale.

1 Drücken Sie die Taste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit den Tasten ↓/↑ die Option

KONVERGENZ hervor, und drücken Sie die Taste erneut.

Das Menü KONVERGENZ wird auf dem Bildschirm angezeigt.

3 Wählen Sie zuerst mit den Tasten ↓/↑ die gewünschte Einstelloption. Nehmen Sie danach die Einstellung mit den Tasten ←/→ vor.

Option Funktion
	horizontales Verschieben roter oder blauer Schatten
	vertikales Verschieben roter oder blauer Schatten
TOPV KONVER OBEN	vertikales Verschieben roter oder blauer Schatten im oberen Bildschirmbereich
BOTV KONVER UNTEN	vertikales Verschieben roter oder blauer Schatten im unteren Bildschirmbereich

Einstellen der Bildqualität (BILD)

Mit den Optionen im Menü BILD können Sie die Bildqualität steuern, indem Sie die Moiré-Korrektur und die Farbreinheit einstellen.

• Wenn die Farbe an den Bildschirmrändern ungleichmäßig erscheint, stellen Sie die Farbreinheit ein.
• Wenn elliptische oder wellenförmige Muster auf dem Bildschirm erscheinen, stellen Sie die Moiré-Korrektur ein. Die Werte für MOIRE-KORREKTUR und MOIRE EINST, die Sie hier einstellen, werden nur für das gerade eingespeiste Eingangssignal gespeichert. Alle anderen Einstellungen werden für alle Eingangssignale gespeichert.

1 Drücken Sie die Taste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit den Tasten ↓/↑ die Option BILD hervor, und drücken Sie die Taste erneut.

Das Menü BILD wird auf dem Bildschirm angezeigt.

3 Wählen Sie zuerst mit den Tasten ↓/↑ die gewünschte Einstelloption. Nehmen Sie danach die Einstellung mit den Tasten ←/→ vor.

Option Funktion
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken oberen Bildschirmecke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten oberen Bildschirmecke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken unteren Bildschirmecke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten unteren Bildschirmecke auf ein Minimum.
MOIRE-KORREKTUR*	Ein- bzw. Ausschalten der Moiré-Korrektur (EIN/AUS). (MOIRE EINST) erscheint im Menü, wenn Sie EIN wählen.
MOIRE EINST	Einstellen des Grads der Moiré-Korrektur, so daß der Moiré-Effekt möglichst gering ausfällt.

* Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien auf dem Bildschirm verursacht. Diese Linien können durch die Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und dem Phosphor-Pitch-Muster des Monitors entstehen.

Beispiel für den Moiré-Effekt

Hinweis

Das Bild kann verschwommen sein, wenn MOIRE-KORREKTUR auf EIN gesetzt ist.

Einstellen der Farben des Bildes (FARBE)

Mit den Optionen im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weißen Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

1 Drücken Sie die Taste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit den Tasten ↓/↑ die Option □ FARBE hervor, und drücken Sie die Taste erneut.

Das Menü FARBE wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ←/→ den Einstellmodus aus.

Es gibt drei verschiedene Einstellmodi: EINFACH, KOMPLEX und sRGB.

4 Wählen Sie zuerst mit den Tasten ↓/↑ die gewünschte Einstelloption. Nehmen Sie danach die Einstellung mit den Tasten ←/→ vor.

Stellen Sie den ausgewählten Modus dann anhand der folgenden Anweisungen ein.

Modus EINFACH

FARBE EINFACH KOMPLEX s BG 5000K 6500K 930 K0 50 K00 FARBWIEDER- HERSTELLUNG EIN

1 Wählen Sie mit den Tasten ↓/↑ zunächst die Farbtemperaturzeile 1, aus, und wählen Sie anschließend mit den Tasten ←/→ eine Farbtemperatur aus.

5000K, 6500K und 9300K sind die voreingestellten Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die Farbtemperatur auf 6500K und 5000K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

2 Nehmen Sie bei Bedarf eine Feineinstellung der Farbtemperatur vor.

Wählen Sie mit den Tasten ↓/↑ zunächst die Farbtemperatureinstellzeile 2, aus, und stellen Sie anschließend mit den Tasten ←/→ die Farbtemperatur fein ein.

Wenn Sie eine Feineinstellung der Farbtemperatur vornehmen, werden die neuen Einstellungen für alle drei Farbtemperaturoptionen gespeichert. Die Option 1 des Menüs ändert sich wie folgt:

Sie können in größerem Detail weitere Farbeinstellungen vornehmen, indem Sie den Modus KOMPLEX auswählen.

FARBE EINFACH KOMPLEX BG ■ 5000K 6500K 930 K0 R BIAS ■ 0 $$ G BIAS ■ 0 $$ B BIAS ■ 0 $$ R GAIN ■ 50 $$ G GAIN ■ 50 $$ B GAIN ■ 50 $$ 1 2 3

1 Wählen Sie mit den Tasten ↓/↑ die Farbtemperaturzeile 1 aus, und wählen Sie anschließend mit den Tasten ←/→ eine Farbtemperatur aus.
2 Wählen Sie mit den Tasten ↓/↑ die Einstelloption 2 aus, und stellen Sie anschließend mit den Tasten ←/→ den Schwarzwert (BIAS) ein.

Damit werden die dunklen Bildbereiche eingestellt.

3 Wählen Sie mit den Tasten ↓/↑ die Einstelloption 3 aus, und stellen Sie anschließend mit den Tasten ←/→ den Weißwert (GAIN) ein.

Damit werden die hellen Bildbereiche eingestellt.

Wenn Sie die Optionen 2 und 3 ändern, können Sie die R-(Rot), G- (Grün) und B-Komponente (Blau) des Eingangssignals getrennt einstellen.

Wenn Sie eine Feineinstellung der Farbtemperatur vornehmen, werden die neuen Einstellungen für alle drei Farbtemperaturoptionen gespeichert. Die Option 1 des Menüs ändert sich wie folgt:

• [5000K]→[ ]
• [6500K]→[2]
• [9300K]→[ ☐B ]

Einstellen der Farbtemperatur für die einzelnen Videoeingänge

Sie können eine Feineinstellung der Farbtemperatur im Modus EINFACH oder KOMPLEX für beide Videoeingänge vornehmen (EINGANG 1 und EINGANG 2).

1 Wählen Sie im Menü FARBE für EINGANG 1 und EINGANG 2 denselben Einstellmodus und dieselbe Farbtemperatur aus.
2 Nehmen Sie eine Feineinstellung der Farbtemperatur in den einzelnen Menüs für EINGANG 1 und EINGANG 2 vor.

Die Einstellungen werden für EINGANG 1 und für EINGANG 2 gespeichert.

Informationen dazu, wie Sie den Eingang auswählen, finden Sie auf Seite 7.

Modus sRGB

Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, mit dem die angezeigten und die gedruckten Farben sRGB-kompatibler Computer-Produkte in Übereinstimmung gebracht werden sollen. Zum Einstellen der Farben für das sRGB-Profil wählen Sie einfach den Modus sRGB im Menü FARBE aus. Damit die sRGB-Farben allerdings korrekt angezeigt werden (γ=2,2,6500K), müssen Sie an Ihrem Computer das sRGB-Profil einstellen und Helligkeit (☐) und Kontrast (☐) auf die im Menü gezeigten Zahlen einstellen. Informationen zum Ändern von Helligkeit (☐) und Kontrast (☐) finden Sie auf Seite 9.

Hinweis

Der Computer und andere angeschlossene Geräte (z. B. ein Drucker) müssen sRGB-kompatibel sein.

FARBE EINFACH KOMPLEX s GB : 5 6 7 6 FÜR s B FARBWIEDER- HERSTEL LUNG EIN

Wiederherstellen der Farben in den Menüs EINFACH und sRGB

Bei den meisten Bildschirmen zeigt sich nach einer Anzahl von Jahren ein allmähliches Nachlassen der Farbbrillanz. Mit der Option FARBWIEDER-HERSTELLUNG in den Menüs EINFACH und sRGB können Sie die Farben in der werkseitigen Qualität wiederherstellen. In den Schritten unten wird erläutert, wie Sie die Farben des Monitors im Menü EINFACH wiederherstellen.

1 Wählen Sie mit den Tasten ←/→ den Modus EINFACH oder sRGB aus.
2 Wählen Sie mit den Tasten ↓/↑ die Option (FARBWIEDER-HERSTELLUNG) aus, und drücken Sie dann die Taste →.

Das Bild wird ausgeblendet, während die Farben wiederhergestellt werden (etwa 2 Sekunden lang). Wenn die Farben wiederhergestellt sind, erscheint das Bild wieder auf dem Bildschirm.

Hinweise

- Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Wenn der Monitor in den Energiesparmodus wechselt, müssen Sie ihn wieder in den normalen Betriebsmodus schalten und 30 Minuten lang abwarten. Unter Umständen müssen Sie die Energiespareinstellungen Ihres Computers ändern, damit der Monitor die gesamten 30 Minuten im normalen Betriebsmodus bleibt. Ist der Monitor nicht bereit, erscheint eine entsprechende Nachricht.

FARBE EINFACH KOMPLEX sRGB = 5000K 6500K 9300K 5000 K FARBWIEDER- HERSTEL LUNG ● ERST NACH/WARM- UP/VERFUGBAR

- Aufgrund des natürlichen Alterungsprozesses der Bildröhre läßt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausführen.

Weitere Einstellungen (OPTION)

Sie können den Monitor von Hand entmagnetisieren, die Menüposition ändern und die Bedienelemente sperren.

1 Drücken Sie die Taste.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit den Tasten ↓/↑ die Option OPTION hervor, und drücken Sie die Taste erneut.

Das Menü OPTION wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Einstelloption.

Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

Entmagnetisieren des Bildschirms

Der Monitor wird automatisch entmagnetisiert, wenn das Gerät eingeschaltet wird.

Wenn Sie den Monitor von Hand entmagnetisieren wollen, wählen Sie zunächst mit den Tasten ↓/↑ die Option ⬆ (DEGAUSS) aus. Drücken Sie anschließend die Taste →.

Der Bildschirm wird etwa 2 Sekunden lang entmagnetisiert. Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse.

Ändern der Menüposition

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

Wenn Sie die Position des Bildschirmmenüs ändern wollen, wählen Sie zunächst mit den Tasten ↓/↑ die Option (POSITION H OSD) für horizontale Einstellung oder (POSITION V OSD) für vertikale Einstellung aus. Verschieben Sie dann mit den Tasten ←/→ das Menü auf dem Bildschirm.

Sperren der Bedienelemente

Wenn Sie verhindern wollen, daß die Einstellungen geändert werden, können Sie die Bedienelemente sperren. Wählen Sie dazu zunächst mit den Tasten ↓/↑ (die Option (TASTATUR-SPERRE) aus. Wählen Sie dann mit der Taste → die Einstellung EIN aus.

Jetzt können Sie nur noch den Netzschalter ⏻, die Option ENDE sowie die Option OTASTATUR-SPERRE) im Menü ☐ OPTION benutzen. Wenn Sie ein anderes Bedienelement betätigen oder ein anderes Menü auswählen, erscheint die Markierung ⚫ auf dem Bildschirm.

So heben Sie die Sperrung der Bedienelemente wieder auf Gehen Sie wie oben erläutert vor, und setzen Sie 📄 (TASTATUR-SPERRE) auf AUS.

Zurücksetzen der Einstellungen

Bei diesem Monitor haben Sie drei Möglichkeiten, die Einstellungen zurückzusetzen. Drücken Sie die Taste → (Zurücksetzen), um die Einstellungen zurückzusetzen.

Zurücksetzen einer einzelnen Option

Wählen Sie mit den Tasten ☐, ↓/↑ die Einstelloption aus, die Sie zurücksetzen wollen, und drücken Sie die Taste →← (Zurücksetzen).

Zurücksetzen aller Einstellungen für das aktuelle Eingangssignal

Drücken Sie die Taste →← (Zurücksetzen), wenn kein Menü auf dem Bildschirm angezeigt wird. Beachten Sie, daß die folgenden Einstellungen bei diesem Verfahren nicht zurückgesetzt werden:

• Sprache der Bildschirmmenüs (Seite 7)
• Einstellmodus im Menü FARBE (EINFACH, KOMPLEX, sRGB) (Seite 12)
• Position der Bildschirmmenüs (Seite 13)
• Sperrung der Bedienelemente (Seite 13)

Zurücksetzen aller Einstellungen für alle Eingangssignale

Halten Sie die Taste →← (Zurücksetzen) mehr als zwei Sekunden lang gedrückt.

Hinweis

Die Taste →← (Zurücksetzen) funktioniert nicht, wenn

( TASTATURSPERRE ) auf EIN gesetzt ist.

Technische Merkmale

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn am Monitor kein Signal vom angeschlossenen Computer eingeht, wird der Stromverbrauch des Monitors automatisch wie unten erläutert reduziert.

Betriebsmodus Leistungsaufnahme Netzanzeige

Normalbetrieb ≤ 145 W grün

Deaktiviert* ≤ 3 W orange

Ausgeschaltet ca. 0 W aus

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr am Monitor ein, und „KEIN EINGANGSSIGNAL“ erscheint auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen

Diese Linien sind bei einem Trinitron-Monitor normal und stellen keine Fehlfunktion dar. Es handelt sich dabei um Schatten der Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird. Besonders deutlich sind sie bei einem hellen (normalerweise weißen) Bildschirmhintergrund zu sehen. Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-Bildröhre. Sie bewirkt, daß mehr Licht auf den Bildschirm gelangt, und ermöglicht eine höhere Farbintensität und Detailgenauigkeit.

Dämpfungsdrähte

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm.

Die Meldung KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm

INFORMATION MONITOR FUNKTIONIERT EINGANG 1: KEIN EINGANGSSIGNAL •MIT PC AKTIVIEREN •WÄHLSCHALTER INPUT DRUCKEN •SIGNALKABEL PRÜFEN WHITE RED GREEN BLUE

1 Der ausgewählte Eingang

Diese Meldung gibt den ausgewählten Anschluß (EINGANG 1 oder EINGANG 2) an.

② Status des Eingangssignals KEIN EINGANGSSIGNAL

Gibt an, daß kein Signal eingespeist wird oder daß am ausgewählten Eingang kein Eingangssignal eingeht.

3Abhilfemaßnahmen

Eine oder mehrere der folgenden Meldungen erscheinen möglicherweise auf dem Bildschirm.

- Wird MIT PC AKTIVIEREN auf dem Bildschirm angezeigt, drücken Sie eine beliebige Taste auf der Computertastatur. Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.

- Wenn WÄHLSCHALTER INPUT DRÜCKEN auf dem Bildschirm erscheint, ändern Sie das Eingangssignal (Seite 7).

- Wenn SIGNALKABEL PRÜFEN auf dem Bildschirm erscheint, überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist (Seite 6).

Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm

INFORMATION MONITOR FUNKTIONIERT EINGANG 1:130.0kHz/ 75Hz NICHT IM ABTASTBEREICH S SIGNAL - TIMING ANDERN WHITE RED GREEN BLUE

1 Ausgewählter Anschluß und Frequenzen des aktuellen Eingangssignals

Diese Meldung gibt den ausgewählten Anschluß (EINGANG 1 oder EINGANG 2) an. Wenn der Monitor die Frequenzen des aktuellen Eingangssignals erkennt, werden die Horizontal- und die Vertikalfrequenz ebenfalls angezeigt.

② Status des Eingangssignals NICHT IM ABTASTBEREICH

Gibt an, daß das Eingangssignal nicht den technischen Daten des Monitors entspricht.

3Abhilfemaßnahmen

SIGNAL-TIMING ANDERN erscheint auf dem Bildschirm. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzen, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 121 kHz und eine Vertikalfrequenz zwischen 48 und 160 Hz ein.

Weitere Informationen finden Sie unter „Symptome für Fehler und Abhilfemaßnahmen“ auf Seite 16.

Symptome für Fehler und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach.

Führen Sie die Selbstdiagnosefunktion (Seite 18) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben läßt.

* Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

Symptom Überprüfen Sie bitte folgendes:
Kein Bild
Die Netzanzeige leuchtet nicht	Das Netzkabel muß korrekt angeschlossen sein.Der Monitor muß am Netzschalter eingeschaltet sein.
Die Meldung KEINEINGANGSSIGNAL erscheint auf dem Bildschirm, oder die Netzanzeige leuchtet orange oder wechselt zwischen grün und orange	Der Schalter muß korrekt eingestellt sein (Seite 7).Achten Sie darauf, daß am HD15-Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDer Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur.Überprüfen Sie, ob der Computer eingeschaltet ist.Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Die Meldungen KEINEINGANGSSIGNAL und SIGNALKABEL PRÜFEN erschinen auf dem Bildschirm, oder die Netzanzeige leuchtet orange oder wechselt zwischen grün und orange	Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den Buchsen sitzen (Seite 6).Achten Sie darauf, daß am HD15-Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.Der Schalter muß korrekt eingestellt sein (Seite 7).Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDie Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm	Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDie Videofrequenz muß im für den Monitor angegebenen Bereich licgen. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein:Horizontal: 30 – 121 kHzVertikal: 48 – 160 Hz
Es wird keine Meldung angezeigt, und die Netzanzeige leuchtet grün oder blinkt orange	Verwenden Sie die Selbstdiagnosefunktion (Seite 18).
Das Bild flimmert, springt, oszilliert oder ist gestört	Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernschgeräte aus der Nähe des Monitors.Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Symptom	Überprüfen Sie bitte folgendes:
Das Bild ist verschwommen	Stellen Sie Helligkeit und Kontrast ein (Seite 9).Entmagnetisieren Sie den Monitor* (Seite 13).Wenn Sie MOIRE-KORREKTUR auf EIN gesetzt haben, kann das Bild verschwommen sein. Schwächen Sie in diesem Fall die Moire-Korrektur ab, oder setzen Sie MOIRE-KORREKTUR auf AUS (Seite 11).
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder die Bildgröße ist nicht korrekt	Drücken Sie die Taste [Seite 7].Stellen Sie die Bildgröße (Seite 10) bzw. die Position (Seite 10) ein. Beachten Sie, daß bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Die Bildränder sind gekrümmt	Stellen Sie die Geometrie ein (Seite 10).
Wellenförmige oder elliptische Moire-Effekte sind sichtbar	Setzen Sie MOIRE-KORREKTUR auf EIN, und regulieren Sie den Grad der Moire-Korrektur, bis der Moire-Effekt auf ein Minimum reduziert ist (Seite 11).■ Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeWählen Sie ein anderes Muster für Ihren Desktop.
Die Farbe ist nicht gleichmäßig	Entmagnetisieren Sie den Monitor* (Seite 13). Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B. einen Lautsprecher), in der Nähe des Monitors aufstellen oder wenn Sie die Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.Stellen Sie die Farbreinheit ein (Seite 11).
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 12).
An den Rändern von Buchstaben und Linien sind rote oder blaue Schatten zu sehen	Stellen Sie die Konvergenz ein (Seite 11).
Die Bedienelemente am Monitor funktionieren nicht[IMAGE]	Wenn die Tastatursperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 13).
Die FunktionFARBWIEDERHERSTELLUNG funktioniert nicht	Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Weitere Informationen zur Funktion FARBWIEDER-HERSTELLUNG finden Sie auf Seite 13.Ändern Sie die Energiespareinstellungen Ihres Computers, damit der Monitor länger als 30 Minuten im normalen Betriebsmodus bleibt.Aufgrund des natürlichen Alterungsprozesses der Bildröhre läßt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausführen.
Unmittelbar nach dem Einschalten ist ein Summgeräusch zu hören	Dieses Geräusch wird vom automatischen Entmagnetisierungszyklus verursacht. Wenn Sie das Gerät einschalten, wird der Monitor automatisch etwa zwei Sekunden lang entmagnetisiert.

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors

Während Videosignale am Monitor eingehen, halten Sie die Taste mehr als fünf Sekunden lang gedrückt, um ein Feld mit Informationen zum Monitor anzuzeigen.

Bleibt das Problem bestehen, wenden Sie sich an Ihren Kundendienst. Halten Sie die folgenden Informationen bereit:

• Modellbezeichnung: GDM-5402
- Seriennummer
- Modellbezeichnung und technische Daten des Computers und der Grafikkarte

Beispiel

INFORMATION

MODEL: GDM-5402

SER NO:1234567

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige ⏻ leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige ⏻ orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Tastatur.

Netzanzeige ⏻

Wenn die Netzanzeige ⏻ grün leuchtet

1 Lösen Sie alle Stecker aus den Videoeingangsbuchsen 1 und 2, oder schalten Sie den/die angeschlossenen Computer aus.
2 Schalten Sie den Monitor am Netzschalter ⏻ aus und dann wieder ein.
3 Halten Sie die Taste → 2 Sekunden lang gedrückt, bevor der Monitor in den Energiesparmodus wechselt.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an, und überprüfen Sie den Zustand des/der Computer.

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an Ihren Kundendienst.

Wenn die Netzanzeige ⏻ orange blinkt

Schalten Sie den Monitor am Netzschalter ☐ aus und dann wieder ein.

Wenn die Netzanzeige ⏻ jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß.

Wenn die Netzanzeige ⏻ immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige ⏻ blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an Ihren Kundendienst. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

Kathodenstrahlröhre Streifenabstand 0,24 mm Bildschirmdiagonale 21 Zoll Ablenkung 90 Grad FD-Trinitron

Effektive Bildgröße ca. 403,8 · 302,2 mm (B/H)

Anzeigegröße 19,8 Zoll

Maximum auflösung Horizontal: 1600 Punkte

Vertikal: 1200 Zeilen

Standardanzeigegröße ca. 388 · 291 mm (B/H)

oder

ca. 364 · 291 mm (B/H)

Ablenkfrequenz* Horizontal: 30 bis 121 kHz

Vertikal: 48 bis 160 Hz

Betriebsspannung 100 bis 240 V Wechselstrom,

Leistungsaufnahme ca. 145 W

Abmessungen ca. 498 · 491 · 478 mm (B/H/T)

Gewicht ca. 32 kg

* Empfohlene Werte für das horizontale und vertikale Timing
- Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.
• Die horizontale Austastbreite sollte über 2,3 μSek. liegen.
• Die vertikale Austastbreite sollte über 450 μSek. liegen.
** Wenn das Eingangssignal GTF-kompatibel ist (GTF = Generalized Timing Formula) stellt die GTF-Funktion des Monitors das Bild automatisch optimal ein.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Índice

Precauciones 4
