BEDIENUNGSANLEITUNG GDM5510 SONY

Lesen Sie vor der Inbetriebnahme diese Anleitung sorgfältig durch, und bewahren Sie sie zum späteren Nachschlagen gut auf.

Dieses Gerät erfüllt bezüglich

tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency)

Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

Dieses Garät entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten und Leichtindustriegebieten.

EN55022 Klasse B

EN55024

EN61000-4-2

EN61000-4-3

EN61000-4-4

EN61000-4-5

EN61000-4-6

EN61000-4-8

EN61000-4-11

EN61000-3-2

EN61000-3-3

Hinweise

• Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).
• Aus ergonomischen Gründen (flimmern) sollten nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden.
  • Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, daß die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.

- Trinitron ^® ist ein eingetragenes Warenzeichen der Sony Corporation.

• VESA und DDC ^™ sind Warenzeichen der Video Electronics Standard Association.
• ENERGY STAR ist ein eingetragenes Warenzeichen in den USA.
• Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein.
• Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch „™“ und „®“ gekennzeichnet.

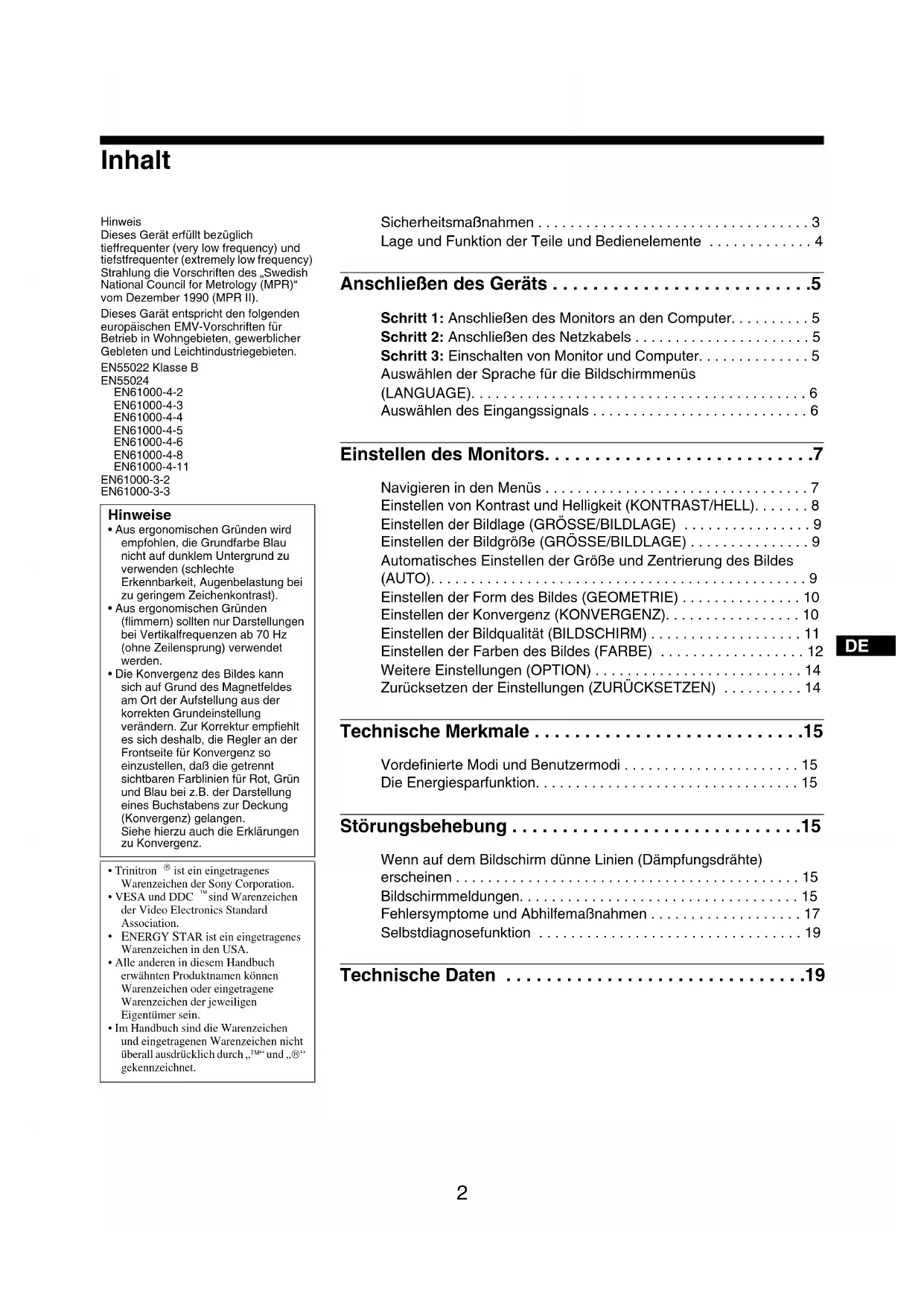

Sicherheitsmaßnahmen 3

Lage und Funktion der Teile und Bedienelemente 4

Anschließen des Geräts ....5

Schritt 1: Anschließen des Monitors an den Computer. . . . . . . . . 5
Schritt 2: Anschließen des Netzkabels .... 5
Schritt 3: Einschalten von Monitor und Computer....5
Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE). 6
Auswählen des Eingangssignals 6

Einstellen des Monitors....7

Navigieren in den Menüs 7
Einstellen von Kontrast und Helligkeit (KONTRAST/HELL)....8
Einstellen der Bildlage (GRÖSSE/BILDLAGE) 9
Einstellen der Bildgröße (GRÖSSE/BILDLAGE) 9
Automatisches Einstellen der Größe und Zentrierung des Bildes (AUTO)....9
Einstellen der Form des Bildes (GEOMETRIE) ..... 10
Einstellen der Konvergenz (KONVERGENZ)....10
Einstellen der Bildqualität (BILDSCHIRM) 11
Einstellen der Farben des Bildes (FARBE) 12
Weitere Einstellungen (OPTION) 14
Zurücksetzen der Einstellungen (ZURÜCKSETZEN) ..... 14

Technische Merkmale ....15

Vordefinierte Modi und Benutzermodi 15
Die Energiesparfunktion....15

Störungsbehebung ....15

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen 15
Bildschirmmeldungen....15
Fehlersymptome und Abhilfemaßnahmen ..... 17
Selbstdiagnosefunktion 19

Technische Daten ....19

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluß

Verwenden Sie das für die Stromversorgung in Ihrem Land geeignete Netzkabel.

115 Volt 230 Volt

(nicht bei Standardkabel)

CEE-22-Kabel, weiblicher Stecker (alle Netzkabel)

USA, Kanada, Taiwan, Korea, Japan	Kontinental-europa	Großbritannien, Irland	Australien, Neuseeland
Steckertyp NEMA S-15P	Steckertyp CEE7/VII (Schuko)	Steckertyp B S 1363	Steckertyp SAA AS 3112
Kabeltyp SJT	Kabeltyp HAR(HO5VV -F3G1.0)	Kabeltyp HAR(HO5VV -F3G1.0)	Kabeltyp CDB03PLP
Mindestwerte (Kabel)10 A/125 V18/3 AWG	Mindestwerte (Kabel)10 A/250 V	Mindestwerte (Kabel)10 A/250 V	Mindestwerte (Kabel)10 A/250 V
Kabellänge (+/- 0,1 m)2 m	Kabellänge (+/- 0,1 m)2,5 m	Kabellänge (+/- 0,1 m)2,5 m	Kabellänge (+/- 0,1 m)2,5 m
Sicherheits-zertifizierung UL/CSA	Sicherheits-zertifizierung HAR	Sicherheits-zertifizierung BSI, ASTA	Sicherheits-zertifizierung Energiebehörde von Neustidwales

Universalstromversorgung mit automatischer Anpassung arbeitet überall. Der Monitor paßt sich an, wenn ein für die lokale Stromversorgung geeignetes Netzkabel und ein entsprechender Stecker verwendet werden.

• Warten Sie nach dem Ausschalten des Geräts mindestens 30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann sich die statische Elektrizität auf der Oberfläche des Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm einige Sekunden lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder anderen Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger und Bänder/Disketten daher nicht zu nahe bei diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockieren könnten
• in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist
• an einem Ort, an dem der Monitor starken Temperaturschwankungen ausgesetzt ist
• an einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist
• auf einer instabilen Oberfläche
• in der Nähe anderer Geräte, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung
• in der Nähe von oder auf einer elektrisch geladenen Metallfläche

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen könnten.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

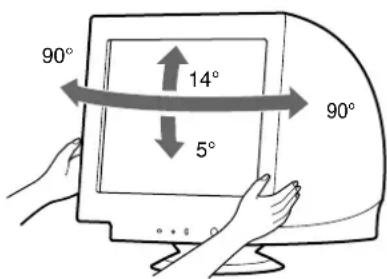

Der dreh- und neigbare Ständer

Mit dem dreh- und neigbaren Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Um die Mitte des Drehradius des Monitors zu finden, richten Sie die Mitte des Monitorbildschirms am Zentrierpunkt am Ständer aus.

Stützen Sie den Monitor bitte mit beiden Händen unten ab, wenn Sie ihn drehen oder neigen. Achten Sie darauf, die Finger nicht an der Rückseite des Monitors einzuklemmen, wenn Sie den Monitor nach oben schwenken.

90° 14° 5° 90°

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

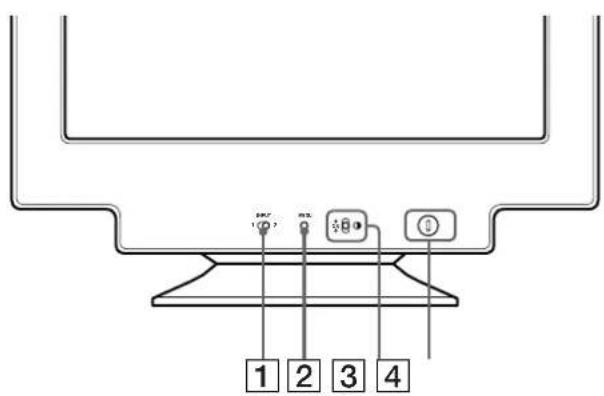

Vorderseite

1 2 3 4

1 Schalter INPUT (Eingang) (Seite 6)

Dieser Schalter dient zum Auswählen des Eingangs INPUT 1 (Vidcocingang 1 (13W3): ☑1) oder INPUT 2 (Vidcocingang 2 (HD15): ☑2).

②Taste MENU (Seite 7)

Diese Taste dient zum Aufrufen bzw. Schließen des Menüs.

3 Steuertaste (OK, ↑/↓) (Seite 8)

Mit dieser Taste können Sie den Monitor einstellen und das Menü KONTRAST direkt aufrufen.

4 Netzschalter und -anzeige ① (Seite 5, 15, 19)

Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet wird, und orange, wenn sich der Monitor im Energiesparmodus befindet.

5 Netzeingang AC IN (Seite 5)

Dieser Anschluß dient zur Stromversorgung des Monitors.

6 Videoeingang 2 (HD15) (Seite 5)

Dieser Anschluß dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

7 Videoeingang 1 (13W3) (Seite 5)

Dieser Anschluß dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

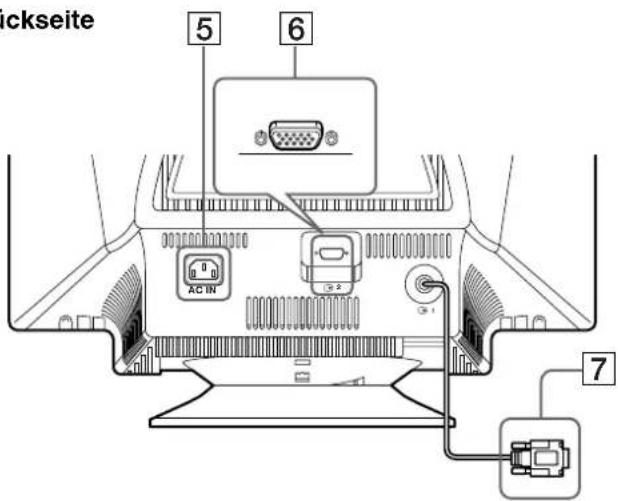

Rückseite

5 6 AC IN 7

6 HD15

7 13W3

Nr.	6 Signal	7 Signal
A1 —— Rot
A2 —— Grün
A3 —— Blau
1 Rot Datentakt (SCL)*
2	G r ün (zusammengesetztes Grünsignal mit Synchronisation)	DDC + 5V*
3	B l a u	—
4 ID (Masse) DDC-Masse*
5 DDC-Masse* C.Sync**
6 Masse Rot		Bidirektionale Daten (SDA)*
7	Masse Grün	V. Sync
8 Masse Blau		ID (100 Ω)
9	DDC + 5V*	ID (100 Ω)
10	Masse	Masse
11	ID (Masse) —
12	Bidirektionale Daten (SDA)*	—
13	H. Sync	—
14	V. Sync	—
15	Datentakt (SCL)*	—

* DDC (Display Data Channel) ist ein Standard der VESA.

**Stifte haben eine Doppelfunktion als kombinierter Sync-Eingang und als H. Sync-Eingang, wenn V. Sync an Stift Nr. 7 vorhanden ist.

Anschließen des Geräts

Dieser Monitor kann mit Plattformen eingesetzt werden, die mit Horizontalfrequenzen zwischen 30 und 130 kHz arbeiten.

Schritt 1: Anschließen des Monitors an den Computer

Schalten Sie vor dem Anschließen den Monitor und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie beim Anschließen des Videosignalkabels auf die Ausrichtung des HD15-Anschlusses. Stecken Sie den Anschluß nicht mit Gewalt falsch ein. Andernfalls könnten die Stifte verbiegen.

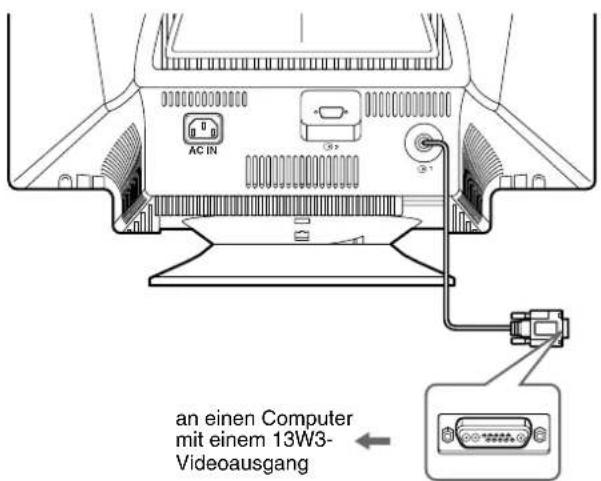

■ Verbinden über den 13W3-Anschluß

AC IN an einen Computer mit einem 13W3- Videoausgang

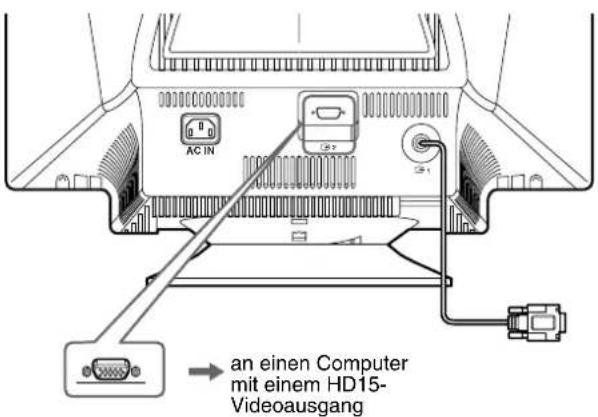

■ Verbinden über den HD15-Anschluß

AC IN an einen Computer mit einem HD15- Videoausgang

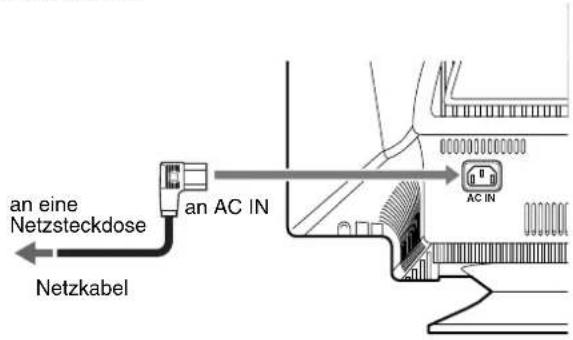

Schritt 2: Anschließen des Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an den Monitor an, und stecken Sie den Netzstecker in eine Netzsteckdose.

an eine Netzsteckdose an AC IN Netzkabel AC IN

Schritt 3: Einschalten von Monitor und Computer

Schalten Sie zunächst den Monitor und dann den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

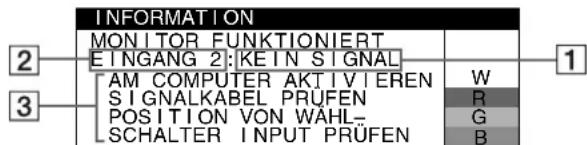

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.
• Wird KEIN SIGNAL auf dem Bildschirm angezeigt, versuchen Sie, das Eingangssignal zu wechseln (Seite 6). Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 130 kHz und eine Vertikalfrequenz zwischen 48 und 170 Hz ein.

Weitere Informationen über die Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ Seite 17.

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE)

Für die Bildschirmmenüs stehen die Sprachen Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Schwedisch, Russisch und Japanisch zur Verfügung. Die Standardeinstellung ist Englisch.

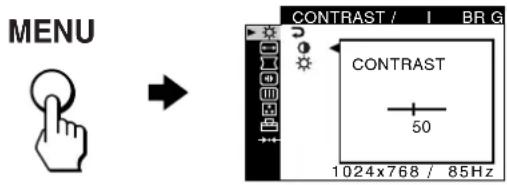

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

MENU CONTRAST / BR G CONTRAST 50 1024x768 / 85Hz

2 Bewegen Sie die Steuertaste nach oben oder unten, um OPTION hervorzuheben, und drücken Sie dann auf die Steuertaste.


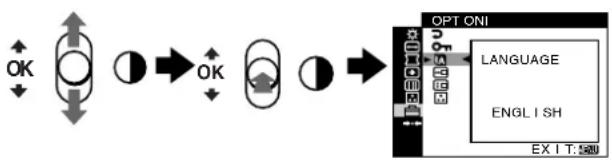

3 Bewegen Sie die Steuertaste nach oben oder unten, um LANGUAGE hervorzuheben, und drücken Sie dann auf die Steuertaste.

4 Bewegen Sie die Steuertaste nach oben oder unten, bis die gewünschte Sprache am Bildschirm angezeigt wird. Drücken Sie dann auf die Steuertaste, um die Sprache auszuwählen.

Jedesmal, wenn Sie die Steuertaste nach oben oder unten bewegen, wird die nächste Sprache, die ausgewählt werden kann, angezeigt.

• ENGLISH: Englisch
• FRANÇAIS: Französisch
• DEUTSCH
- ESPAÑOL: Spanish
• ITALIANO: Italienisch
• NEDERLANDS: Niederländisch
• SVENSKA: Schwedisch
• :РУССИСКИЙ
• :日本語isch

So schließen Sie das Menü

Drücken Sie die Taste MENU. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Wählen Sie in Schritt 4 oben ENGLISH.

Auswählen des Eingangssignals

Über den Videoeingang 1 (13W3) und den Videoeingang 2 (HD15) können Sie zwei Computer an diesen Monitor anschließen. Mit dem Schalter INPUT schalten Sie zwischen den beiden Computern um.

Verschieben Sie den Schalter INPUT.

Der ausgewählte Anschluß wird 3 Sekunden lang auf dem Bildschirm angezeigt. „INPUT 1“ oder „INPUT 2“ wird auf dem Bildschirm angezeigt.

Hinweis

Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint KEIN SIGNAL auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus. Schalten Sie in diesem Fall zum anderen Eingang um.

Einstellen des Monitors

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

Drücken Sie die Taste MENU, um das Menü auf dem Monitor aufzurufen. Weitere Informationen zur Taste MENU und zur Steuertaste finden Sie auf Seite 8.

MENU

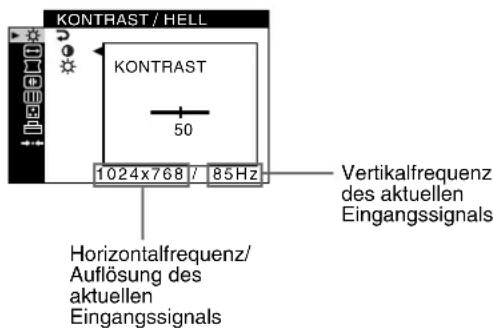

KONTRAST / HELL KONTRAST 50 1024x768 / 85Hz

Wählen Sie mit der Steuertaste eines der folgenden Menüs aus.

KONTRAST/HELL (Seite 8)

Dient zum Einstellen von Kontrast und Helligkeit. Sie können dieses Menü auch direkt aufrufen, indem Sie die Steuertaste nach oben oder unten drücken, während kein Menü angezeigt wird.

KONTRAST / HELL KONTRAST 50 ENDE : 10000

GRÖSSE/BILDLAGE (Seite 9)

Dient zum Einstellen der Bildgröße oder Bildlage.

GROSSE / B I LDLAGE 45 ENDE : 1000

□ GEOMETRIE (Seite 10)

Dient zum Einstellen der Rotation oder Form des Bildes.

GEOMETRI E 45 ENDE : WSA

KONVERGENZ (Seite 10)

Dient zum Einstellen der horizontalen und der vertikalen Konvergenz des Bildes.

KONVERGENZ T B 45 ENDE : 0.000

BILDSCHIRM (Seite 11)

Dient zum Einstellen der Bildqualität.

Zu den Optionen gehören:

- Entmagnetisieren des Bildschirms (ENTMAGNE-TISIEREN)

• Einstellen der Moiré-Korrektur (MOIRE-KORREKTUR)
• Einstellen der Farbreinheit (FARBREINHEIT)

FARBE (Seite 12)

Dient zum Einstellen der Farbtemperatur, so daß die Farben auf dem Monitor den Farben eines gedruckten Bildes entsprechen.

B I L D S C H I R M ENTMAGNE- T IS I E R E N ► OK ABBRECHEN ENDE : 0:32

FARBE : EINFACH 5000K ENDE : 1000

OPTION (Seite 14)

Dient zum Einstellen der Monitoroptionen. Zu den Optionen gehören:

• Sperren der Bedienelemente
• Auswählen einer anderen Sprache für das Bildschirmmenü
• Ändern der Position des Bildschirmmenüs
• Ändern des Einstellmodus für die Farbtemperatur des Bildes

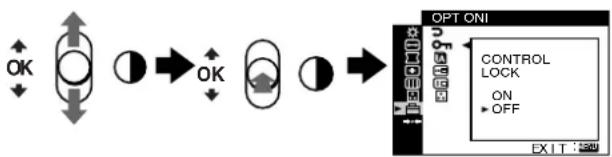

OPT ONI TASTEN- SPERRE EIN ▶AUS ENDE: 12.025

→←ZURÜCKSETZEN (Seite 14)

Dient zum Zurücksetzen der Einstellungen.

ZURUCKSETZEN 1 2 AKTUELLER MODUS OK ABBRECHEN ENDE : 未命名

■Anzeigen des aktuellen Eingangssignals

Wenn Sie mit der Taste MENU das Menü aufrufen, werden die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals im Menü angezeigt. Wenn das Eingangssignal einem der werkseitig voreingestellten Modi des Monitors entspricht, wird auch die Auflösung angezeigt.

KONTRAST / HELL KONTRAST 50 1024x768 / 85Hz Vertikalfrequenz des aktuellen Eingangssignals Horizontalfrequenz/ Auflösung des aktuellen Eingangssignals

(Fortsetzung)

■Verwenden der Taste MENU und der Steuertaste

1 Rufen Sie das Menü auf.

Drücken Sie die Taste MENU, um das Menü auf dem Monitor aufzurufen.

MENU

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Heben Sie das gewünschte Menü hervor, indem Sie die Steuertaste nach oben oder unten bewegen. Drücken Sie dann auf die Steuertaste.

3 Nehmen Sie im Menü die gewünschten Einstellungen vor.

Bewegen Sie die Steuertaste nach oben oder unten, um eine Einstellung vorzunehmen, und drücken Sie dann auf die Steuertaste.

Wenn Sie ein anderes Menü auswählen wollen

Bewegen Sie die Steuertaste nach oben oder unten, um auszuwählen, und drücken Sie auf die Steuertaste, um das Menü zu schließen.

4 Schließen Sie das Menü.

Drücken Sie die Taste MENU. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

MENU

Einstellen von Kontrast und Helligkeit (KONTRAST/HELL) ONTRAST/HE

Diese Einstellungen werden nur für die Signale vom gerade ausgewählten Eingang gespeichert.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um Chervorzuheben. Drücken Sie dann auf die Steuertaste.

Das Menü KONTRAST/HELL erscheint auf dem Bildschirm.

3 Bewegen Sie die Steuertaste nach oben oder unten, um ⏻ oder ⚙ hervorzuheben. Drücken Sie dann auf die Steuertaste.

4 Bewegen Sie die Steuertaste nach oben oder unten, um den Kontrast (1) oder die Helligkeit (2) einzustellen. Drücken Sie dann auf die Steuertaste.

Wenn Sie im sRGB-Modus arbeiten

Wenn Sie im Menü OPTION (☐ unter FARBMODUS ( ) ☐ den sRGB-Modus ausgewählt haben, erscheint das folgende Menü KONTRAST/HELL auf dem Bildschirm.

KONTRAST / HELL s RGB ON: 0 / ⭐ ENDE : 2328

Auf diesem Bildschirm können Sie Kontrast (●) und Helligkeit (○) nicht einstellen. Wenn Sie diese Optionen einstellen wollen, wählen Sie unter FARBMODUS (□) im Menü OPTION (□) einen anderen Modus als sRGB aus.

Weitere Informationen zum sRGB-Modus finden Sie unter „Einstellen der Farben des Bildes (FARBE)“ auf Seite 12.

Einstellen der Bildlage (GRÖSSE/BILDLAGE)

Diese Einstellung wird nur für das aktuelle Eingangssignal gespeichert.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um ☐ GRÖSSE/BILDLAGE hervorzuheben, und drücken Sie auf die Steuertaste.

Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um ☐ für die horizontale bzw. ☐ für die vertikale Einstellung auszuwählen. Drücken Sie dann auf die Steuertaste.

4 Bewegen Sie die Steuertaste nach oben oder unten, um die Bildlage einzustellen.

Einstellen der Bildgröße (GRÖSSE/BILDLAGE)

Diese Einstellung wird nur für das aktuelle Eingangssignal gespeichert.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um ☐ GRÖSSE/BILDLAGE hervorzuheben, und drücken Sie auf die Steuertaste.

Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um ← für die horizontale bzw. ↓ für die vertikale Einstellung auszuwählen. Drücken Sie dann auf die Steuertaste.

4 Bewegen Sie die Steuertaste nach oben oder unten, um die Bildgröße einzustellen.

Automatisches Einstellen der Größe und Zentrierung des Bildes (AUTO)

Sie können im Menü GRÖSSE/BILDLAGE das Bild problemlos so einstellen, daß es den Bildschirm ausfüllt.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um ☐ GRÖSSE/BILDLAGE hervorzuheben, und drücken Sie auf die Steuertaste.

Das Menü GRÖSSE/BILDLAGE wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um ☐ (AUTO) auszuwählen. Drücken Sie dann auf die Steuertaste.

Das Einstellfenster erscheint auf dem Bildschirm.

4 Bewegen Sie die Steuertaste nach oben oder unten, um OK auszuwählen. Drücken Sie dann auf die Steuertaste.

Das Bild wird automatisch so eingestellt, daß es den Bildschirm ausfüllt.

- Wenn Sie die Funktion AUTO nicht verwenden wollen, wählen Sie in Schritt 4 die Option ABBRECHEN.

- Diese Funktion ist speziell für Computer konzipiert, bei denen das Bild den ganzen Bildschirm ausfüllt. Die Funktion arbeitet möglicherweise nicht korrekt, wenn die Hintergrundfarbe dunkel ist oder das eingespeiste Bild den Bildschirm nicht ganz ausfüllt.

- Das angezeigte Bild bewegt sich einige Sekunden lang, wenn diese Funktion ausgeführt wird. Dies ist keine Fehlfunktion.

Einstellen der Form des Bildes (GEOMETRIE)

Mit den Optionen im Menü GEOMETRIE können Sie Rotation und Form des Bildes festlegen.

Die Rotationseinstellung wird für alle Eingangssignale gespeichert. Alle anderen Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um GEOMETRIE hervorzuheben, und drücken Sie dann auf die Steuertaste.

Das Menü GEOMETRIE wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um die gewünschte Option auszuwählen. Drücken Sie dann auf die Steuertaste.

Der Einstellbalken erscheint auf dem Bildschirm.

4 Bewegen Sie die Steuertaste nach oben oder unten, um die Einstellung vorzunehmen. Drücken Sie dann auf die Steuertaste.

Option Funktion
	Festlegen der Bildrotation
	Wölben der Bildränder nach außen oder innen
	Verschieben der Bildränder nach links oder rechts
	Einstellen der Bildbreite im oberen Bildschirmbereich
	Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich
ZURÜCK	Zurücksetzen aller GEOMETRIE-Einstellungen auf die werkseitigen Werte. Wählen Sie OK.

Weitere Informationen zur Funktion ZURÜCK finden Sie unter „Zurücksetzen der Einstellungen (ZURÜCKSETZEN)“ auf Seite 14.

Einstellen der Konvergenz (KONVERGENZ)

Mit den Optionen im Menü KONVERGENZ können Sie die Bildqualität einstellen, indem Sie die Konvergenz einstellen. Die Konvergenz bezieht sich auf die Ausrichtung der Farbsignale für Rot, Grün und Blau.

Wenn Buchstaben oder Linien rote oder blaue Schatten aufweisen, stellen Sie die Konvergenz ein.

Diese Einstellungen werden für alle Eingangssignale gespeichert.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um KONVERGENZ hervorzuheben, und drücken Sie dann auf die Steuertaste.

Das Menü KONVERGENZ erscheint auf dem Bildschirm.

3 Bewegen Sie die Steuertaste nach oben oder unten, um die gewünschte Option auszuwählen. Drücken Sie dann auf die Steuertaste.

Der Einstellbalken erscheint auf dem Bildschirm.

4 Bewegen Sie die Steuertaste nach oben oder unten, um die Einstellung vorzunehmen. Drücken Sie dann auf die Steuertaste.

Option Funktion
	Horizontales Verschieben roter oder blauer Schatten
	Vertikales Verschieben roter oder blauer Schatten
	Vertikales Verschieben roter oder blauer Schatten im oberen Bildschirmbereich
	Vertikales Verschieben roter oder blauer Schatten im unteren Bildschirmbereich
ZURÜCK	Zurücksetzen aller KONVERGENZ-Einstellungen auf die werkseitigen Werte.Wählen Sie OK.

Weitere Informationen zur Funktion ZURÜCK finden Sie unter „Zurücksetzen der Einstellungen (ZURÜCKSETZEN)“ auf Seite 14.

Einstellen der Bildqualität (BILDSCHIRM)CHIRM)

Mit den Optionen im Menü BILDSCHIRM können Sie den Monitor manuell entmagnetisieren und die Bildqualität regulieren, indem Sie die Moiré-Korrektur und die Farbreinheit einstellen.

• Wenn die Farben nicht gleichmäßig sind oder das Bild verschwommen wirkt, entmagnetisieren Sie den Monitor (ENTMAGNETISIEREN).
• Wenn elliptische oder wellenförmige Muster auf dem Bildschirm erscheinen, stellen Sie die Moiré-Korrektur ein (MOIRE-KORREKTUR).
• Wenn die Farbe an den Bildschirmecken ungleichmäßig erscheint, stellen Sie die Farbreinheit ein (FARBREINHEIT). Der Monitor wird automatisch entmagnetisiert, wenn das Gerät eingeschaltet wird.
  Der Bildschirm wird etwa 2 Sekunden lang entmagnetisiert. Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse.

Die Einstellung für MOIRE-KORREKTUR wird nur für das aktuelle Eingangssignal gespeichert. Alle anderen Einstellungen werden für alle Eingangssignale gespeichert.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um IBILDSCHIRM hervorzuheben, und drücken Sie dann auf die Steuertaste.

Das Menü BILDSCHIRM wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um die gewünschte Option auszuwählen. Drücken Sie dann auf die Steuertaste.

Der Einstellbalken erscheint auf dem Bildschirm.

4 Bewegen Sie die Steuertaste nach oben oder unten, um die Einstellung vorzunehmen. Drücken Sie dann auf die Steuertaste.

Option Funktion
ENTMAGNETISIEREN	Entmagnetisieren des Monitors. Zum manuellen Entmagnetisieren des Monitors wählen Sie OK aus.
MOIRE-KORREKTUR	Einstellen des Grads der Moiré-Korrektur, so daß der Moiré-Effekt* möglichst gering ausfällt
FARBREINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken oberen Bildschirmecke auf ein Minimum
FARBREINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten oberen Bildschirmecke auf ein Minimum
FARBREINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken unteren Bildschirmecke auf ein Minimum
FARBREINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten unteren Bildschirmecke auf ein Minimum
ZURÜCK	Zurücksetzen aller BILDSCHIRM-Einstellungen auf die werkseitigen Werte. Wählen Sie OK.

* Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien auf dem Bildschirm verursacht. Diese Linien können durch die Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und dem Phosphor-Pitch-Muster des Monitors entstehen.

Beispiel für den Moiré-Effekt

Hinweis

Das Bild kann verschwommen sein, wenn die Funktion MOIRÉ-KORREKTUR aktiviert wird.

Einstellen der Farben des Bildes (FARBE)

Mit den Optionen im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weißen Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen. Sie können die Farbtemperatur für jeden Videoeingang separat einstellen.

■Wählen Sie den Modus FARBE.

Es gibt vier verschiedene Einstellmodi: EINFACH, VORDEF, KOMPLEX und sRGB. Die Standardeinstellung ist EINFACH. Hier können Sie die Farbtemperatur auf einen Wert zwischen 5000 K und 11000 K einstellen.

Wenn Sie einen anderen Modus als EINFACH einstellen wollen, wählen Sie den gewünschten Modus im Menü OPTION (☐) aus. Stellen Sie anschließend den ausgewählten Modus in jedem Menü FARBE (☑) in.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um OPTION hervorzuheben, und drücken Sie dann auf die Steuertaste.

Das Menü OPTION wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um ARBMODUS hervorzuheben. Drücken Sie dann auf die Steuertaste.

4 Bewegen Sie die Steuertaste nach oben oder unten, um den gewünschten Modus FARBE auszuwählen.

OPT ONI FARBMODUS VORDEF ►EINFACH KOMPLEX s RGB ENDE : 100%

■Modus EINFACH

1 Drücken Sie die Taste MENU. Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um ARBE hervorzuheben, und drücken Sie dann auf die Steuertaste.

Das Menü FARBE wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um hervorzuheben, und drücken Sie dann auf die Steuertaste.

FARBE :E INFACH 5000K ENDE : 1000

4 Bewegen Sie die Steuertaste nach oben oder unten, um eine Feineinstellung der Farbtemperatur vorzunehmen.

Die neue Einstellung der Farbtemperatur, die Sie auf einen Wert zwischen 5000 K und 11000 K feineingestellt haben, wird gespeichert.

■Modus VORDEF

1 Drücken Sie die Taste MENU. Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um ARBE hervorzuheben, und drücken Sie dann auf die Steuertaste.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Bewegen Sie die Steuertaste nach oben oder unten, um ☐ hervorzuheben. Drücken Sie dann auf die Steuertaste.

:VORDEFFARBE 9300K 6500K 5000K ENDE: 12488

4 Bewegen Sie die Steuertaste nach oben oder unten, um die gewünschte Farbtemperatur auszuwählen. 5000K, 6500K und 9300K sind die voreingestellten Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die Farbtemperatur auf 6500K und 5000K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

(Fortsetzung)

■Modus KOMPLEX

Sie können in größerem Detail weitere Farbeinstellungen vornehmen, indem Sie den Modus KOMPLEX auswählen.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um FARBE hervorzuheben, und drücken Sie dann auf die Steuertaste.

FARBE : KOMPLEX 45 ENDE : 100

3 Bewegen Sie die Steuertaste nach oben oder unten, um GAIN (☐) bzw. BIAS (☐) für die Komponenten R (rot), G (grün) und B (blau) des Eingangssignals einzustellen. Drücken Sie dann auf die Steuertaste.

Wenn Sie die Einstellungen unter KOMPLEX zurücksetzen wollen, wählen Sie →← (ZURÜCKSETZEN) im Menü FARBE. Wählen Sie dann OK im Fenster ZURÜCKSETZEN.

■Modus sRGB

Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, mit dem die angezeigten und die gedruckten Farben sRGB-kompatibler Computer-Produkte in Übereinstimmung gebracht werden sollen. Um die Farben für das sRGB-Profil einzustellen, wählen Sie einfach den Modus sRGB im Menü OPTION (Anter FARBMODUS (). Damit die sRGB-Farben allerdings korrekt angezeigt werden ( = 2,2,6500 K), müssen Sie an Ihrem Computer das sRGB-Profil einstellen. Wenn Sie diesen Modus auswählen, können Sie keine Mentieinstellungen für KONTRAST/HELL vornehmen.

FARBE : sRGB sRGB ON: 0 / ENDE : 100

Hinweis

Der Computer und sonstige angeschlossene Geräte (zum Beispiel ein Drucker) müssen sRGB-kompatibel sein.

Wiederherstellen der Farbe über die Modi EINFACH, VORDEF oder sRGB (FARBWIEDERHERSTELLUNG)

Bei den meisten Bildschirmen zeigt sich nach einer Anzahl von Jahren eine allmähliche Änderung der Farbbrillanz. Mit der Option FARBWIEDERHERSTELLUNG in den Menüs EINFACH, VORDEF und sRGB können Sie die Farben in der werkseitigen Qualität wiederherstellen. In den Schritten unten wird als Beispiel erläutert, wie Sie die Farben des Monitors im Modus EINFACH wiederherstellen.

Wählen Sie erst den Modus EINFACH, VORDEF oder sRGB im Menü OPTION (Seite 12).

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um ARBE hervorzuheben, und drücken Sie dann auf die Steuertaste.

Das Menü FARBE wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um 📄 FARBWIEDERHERSTELLUNG hervorzuheben. Drücken Sie dann auf die Steuertaste.

4 Bewegen Sie die Steuertaste nach oben oder unten, um OK auszuwählen. Drücken Sie dann auf die Steuertaste.

FARBE FARBW IEDER- HERSTELLUNG ► OK ABBRECHEN ENDE : 10000

Das Bild wird ausgeblendet, während die Farben wiederhergestellt werden (etwa 2 Sekunden lang). Wenn die Farben wiederhergestellt sind, erscheint das Bild wieder auf dem Bildschirm.

Hinweise

- Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Wenn der Monitor in den Energiesparmodus wechselt, müssen Sie ihn wieder in den normalen Betriebsmodus schalten und 30 Minuten lang abwarten. Unter Umständen müssen Sie die Energiespareinstellungen Ihres Computers ändern, damit der Monitor die gesamten 30 Minuten im normalen Betriebsmodus bleibt. Ist der Monitor nicht bereit, erscheint eine entsprechende Nachricht.

FARBW IEDER- HERSTELLUNG ERST NACH / WARM_UP/ VERFÜGBAR ENDE : ENER

- Aufgrund des natürlichen Alterungsprozesses der Bildröhre läßt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausführen.

Weitere Einstellungen (OPTION)

Sie können die Bedienelemente sperren, die Sprache der Bildschirmanzeigen wechseln, die Menüposition ändern und den Modus FARBE einstellen.

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um OPTION hervorzuheben, und drücken Sie dann auf die Steuertaste.

Das Menü OPTION wird auf dem Bildschirm angezeigt.

3 Bewegen Sie die Steuertaste nach oben oder unten, um die gewünschte Option auszuwählen.

Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

■Sperren der Bedienelemente (TASTENSPERRE)

Sie können die Einstellungen schützen, indem Sie die Bedienelemente sperren.

Bewegen Sie die Steuertaste nach oben oder unten, um O™ (TASTENSPERRE) hervorzuheben, und drücken Sie auf die Steuertaste. Bewegen Sie die Steuertaste dann nach oben oder unten, um EIN auszuwählen, und drücken Sie auf die Steuertaste.

Jetzt können Sie nur noch den Netzschalter ①, die Taste MENU, den Schalter INPUT sowie OTASTENSPERRE) im Menü OPTION benutzen. Wenn Sie etwas anderes auswählen, erscheint die Markierung auf dem Bildschirm.

So heben Sie die Sperrung der Bedienelemente und Menüs wieder auf

Gehen Sie wie oben erläutert vor, und setzen Sie O _π (TASTENSPERRE) auf AUS.

■ Auswählen einer anderen Sprache für das Bildschirmmenü (LANGUAGE)

Näheres dazu finden Sie auf Seite 6.

■ Ändern der Menüposition (POSITION OSD)

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

Bewegen Sie zunächst die Steuertaste nach oben oder unten, um (POSITION OSD) zum Einstellen der horizontalen Position oder (POSITION OSD) zum Einstellen der vertikalen Position auszuwählen, und drücken Sie dann auf die Steuertaste. Verschieben Sie dann durch Bewegen der Steuertaste nach oben oder unten das Menü auf dem Bildschirm.

■Einstellen des Modus FARBE

Näheres dazu finden Sie auf Seite 12.

Zurücksetzen der Einstellungen (ZURÜCKSETZEN)

Bei diesem Monitor haben Sie 2 Möglichkeiten, die Einstellungen zurückzusetzen.

■ Zurücksetzen aller Einstellungen für das aktuelle Eingangssignal

1 Drücken Sie die Taste MENU.

Das Menü wird auf dem Bildschirm angezeigt.

2 Bewegen Sie die Steuertaste nach oben oder unten, um →← ZURÜCKSETZEN hervorzuheben, und drücken Sie dann auf die Steuertaste.

3 Bewegen Sie die Steuertaste dann nach oben oder unten, um →-1 (AKTUELLER MODUS) auszuwählen, und drücken Sie auf die Steuertaste.

4 Bewegen Sie die Steuertaste dann nach oben oder unten, um OK auszuwählen, und drücken Sie auf die Steuertaste.

ZURÜCKSETZEN 1 2 AKTUELLER MODUS OK ABBRECHEN ENDE : N

Beachten Sie, daß die folgenden Einstellungen bei diesem Verfahren nicht zurückgesetzt werden:

• Sprache der Bildschirmmenüs (Seite 6)
• Farbmoduscinstellung im Menü OPTION (EINFACH, VORDEF, KOMPLEX, sRGB) (Seite 12, 13)
• Farbtemperatureinstellung im Modus VORDEF (5000K, 6500K, 9300K) (Seite 12)
  • Position der Bildschirmmenüs (Seite 14)

■ Zurücksetzen aller Einstellungen für alle Eingangssignale

Wählen Sie in Schritt 3 oben →←2 (ALLE MODI).

Hinweis

Die Funktion ZURÜCKSETZEN funktioniert nicht, wenn

Oπ (TASTENSPERRE) auf EIN gesetzt ist.

Technische Merkmale

Vordefinierte Modi und Benutzermodi

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen läßt. Bei Eingangssignalen, die keinem der werkseitig vordefinierten Modi entsprechen, sorgt der Monitor mit Hilfe seiner digitalen Multiscan-Technologie dafür, daß bei einem beliebigen Timing innerhalb des für den Monitor gültigen Frequenzbereichs ein scharfes Bild angezeigt wird (horizontal: 30 – 130 kHz, vertikal: 48 – 170 Hz). Wenn Sie das Bild einstellen, werden die Einstellungen als Benutzermodus automatisch gespeichert und abgerufen, wann immer das betreffende Eingangssignal eingeht.

Tabelle mit dem Timing der voreingestellten Modi

Nr. Auflösung(Punkte × Zeilen)	Horizontal-frequenz	Vertical-frequenz
1 1600 × 1200 93,750 kHz 75 Hz
2 1280 × 1024 81,130 kHz 76 Hz
3 1152 × 900 71,809 kHz 76 Hz
4 1280 × 1024 79,976 kHz 75 Hz
5 1280 × 1024 71,691 kHz 67 Hz
6 1152 × 900 61,846 kHz 66 Hz
7 1024 × 768 60,023 kHz 75 Hz
8 1280 × 1024 120,941 kHz 112 Hz

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn vom Computer kein Signal am Monitor eingeht, wird der Stromverbrauch des Monitors wie unten erläutert automatisch verringert.

Betriebsmodus Leistungsaufnahme Netzanzeige 1
Normalbetrieb	≤ 135 W	grün
Deaktiviert*(Tiefschlaf)**	≤ 3 W	gelb
Ausgeschaltet	ca. 0 W	aus

* Wenn der Computer in den Energiesparmodus wechselt, geht kein Eingangssignal mehr ein, und KEIN SIGNAL erscheint auf dem Bildschirm, bevor der Monitor in den deaktivierten Modus wechselt. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus.
** „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Umweltschutzbehörde der USA) definiert wurde.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen

Die Linien, die vor allem bei einem hellen (normalerweise weißen) Bildschirmhintergrund auf dem Bildschirm zu sehen sind, sind bei einem Trinitron-Monitor normal und keine Fehlfunktion. Es handelt sich dabei um Schatten der Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird. Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-Bildröhre. Sie bewirkt, daß mehr Licht auf den Bildschirm gelangt, und ermöglicht eine höhere Farbintensität und Detailgenauigkeit.

Dämpfungsdrähte

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm.

Wenn die Meldung KEIN SIGNAL im Bereich 1 erscheint

Gibt an, daß am ausgewählten Eingang kein Eingangssignal eingehnt.

INFORMATION MONITOR FUNKTIONIERT EINGANG 2: KEIN SIGNAL AM COMPUTER AKTIVIEREN W SIGNALKABEL PRÜFEN R POSITION VON WAHL G SCHALTER INPUT PRÜFEN B

2 Der ausgewählte Eingang

Diese Meldung gibt den ausgewählten Anschluß (EINGANG 1 oder EINGANG 2) an.

3 Abhilfemaßnahmen

Folgende Meldungen erscheinen auf dem Bildschirm.

• Wird AM COMPUTER AKTIVIEREN auf dem Bildschirm angezeigt, drücken Sie eine beliebige Taste am Computer, oder bewegen Sie die Maus. Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn SIGNALKABEL PRÜFEN auf dem Bildschirm erscheint, überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist (Seite 5).
• Wenn POSITION VON WÄHLSCHALTER INPUT PRÜFEN auf dem Bildschirm erscheint, wechseln Sie das Eingangssignal (Seite 6).

(Fortsetzung)

Die Meldung NICHT IM ABTASTBEREICH

erscheint in Zeile 1

Gibt an, daß das Eingangssignal nicht den technischen Daten des Monitors entspricht.

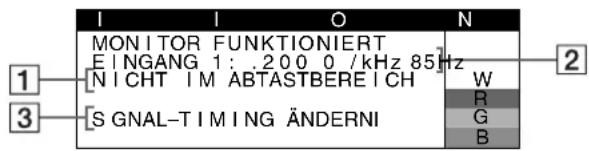

MONITOR FUNKTIONIERT EINGANG 1: 200 0 /kHz 85 Hz NICHT IM ABTASTBEREICH S GNAL-TIMING ÄNDERNI W R G B

2 Ausgewählter Anschluß und Frequenzen des aktuellen Eingangssignals

Diese Meldung gibt den ausgewählten Anschluß (EINGANG 1 oder EINGANG 2) an. Wenn der Monitor die Frequenzen des aktuellen Eingangssignals erkennt, werden die Horizontal- und die Vertikalfrequenz ebenfalls angezeigt.

3 Abhilfemaßnahmen

SIGNAL-TIMING ÄNDERN erscheint auf dem Bildschirm. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzen, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 130 kHz und eine Vertikalfrequenz zwischen 48 und 170 Hz ein.

Weitere Informationen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 17.

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors.

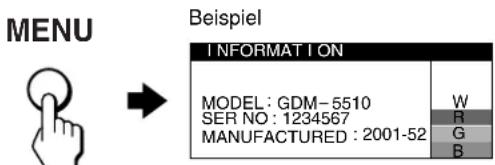

Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als fünf Sekunden lang gedrückt, um ein Feld mit Informationen zum Monitor anzuzeigen.

MENU Beispiel INFORMATION MODEL: GDM-5510 SER NO: 1234567 MANUFACTURED: 2001-52 W R G B

Bleibt das Problem bestehen, wenden Sie sich an Ihren Kundendienst. Halten Sie die folgenden Informationen bereit:

• Modellbezeichnung: GDM-5510
- Seriennummer
- Modellbezeichnung und technische Daten des Computers und der Grafikkarte

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach.

Führen Sie die Selbstdiagnosefunktion (Seite 19) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben läßt.

Symptom	Überprüfen Sie bitte folgendes:
Kein Bild
Die Netzanzeige 1 leuchtet nicht	Das Netzkabel muß korrekt angeschlossen sein.Der Netzschalter 1 muß eingeschaltet („on“) sein.
Die Meldung KEIN SIGNAL erscheint auf dem Bildschirm, oder die Netzanzeige 1 leuchtet gelb	Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den Buchsen sitzen (Seite 5).Der Schalter INPUT muß korrekt eingestellt sein (Seite 6).Achten Sie darauf, daß am Vidcoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.■Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDer Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.Überprüfen Sie, ob der Computer eingeschaltet („on“) ist.Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm	■Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDie Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein:Horizontal: 30 – 130 kHzVertikal: 48 – 170 Hz
Es wird keine Meldung angezeigt, und die Netzanzeige 1 leuchtet grün oder blinkt gelb	Verwenden Sie die Selbstdiagnosefunktion (Seite 19).
Das Bild flimmert, springt, oszilliert oder ist gestört	Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Leuchtstoffröhren, Fernsehgeräte oder Ventilatoren aus der Nähe des Monitors.Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.■Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden (Technische Merkmale). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen	Stellen Sie Kontrast und Helligkeit ein (Seite 8).Entmagnetisieren Sie den Monitor* (Seite 11).Regulieren Sie den Grad der Moiré-Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist, oder setzen Sie MOIRE-KORREKTUR auf AUS (Seite 11).

* Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

(Fortsetzung)

Symptom	Überprüfen Sie bitte folgendes:
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder die Bildgröße ist nicht korrekt	Setzen Sie die Funktion AUTO (☐) im Menü GRÖSSE/BILDLAGE auf OK (ein) (Seite 9).Stellen Sie die Bildgröße bzw. die Position (Seite 9) ein. Beachten Sie bitte, daß bei einigen Eingangssignalen und/oder Grafikkarten das Bild den Bildschirm nicht ganz bis zum Rand ausfüllt.
Die Bildränder sind gekrümmt	Stellen Sie die Geometrie ein (Seite 10).
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar	Regulieren Sie den Grad der Moiré-Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist (Seite 11).■Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeWählen Sie ein anderes Muster für Ihren Desktop.
Die Farbe ist nicht gleichmäßig	Entmagnetisieren Sie den Monitor* (Seite 11). Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B. einen Lautsprecher), in der Nähe des Monitors aufstellen oder wenn Sie die Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.Stellen Sie die Farbreinheit ein (Seite 11).
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 12).
An den Rändern von Buchstaben und Linien sind rote oder blaue Schatten zu sehen	Stellen Sie die Konvergenz ein (Seite 10).
Die Bedienelemente am Monitor funktionieren nicht(○scheint auf dem Bildschirm)	Wenn die Tastatursperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 14).
Die Funktion FARBWIEDERHERSTELLUNG funktioniert nicht	Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Weitere Informationen zur Funktion FARBWIEDERHERSTELLUNG finden Sie auf Seite 13.Ändern Sie die Energiespareinstellungen Ihres Computers, damit der Monitor länger als 30 Minuten im normalen Betriebsmodus bleibt.Aufgrund des natürlichen Alterungsprozesses der Bildröhre läßt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausführen.
Unmittelbar nach dem Einschalten ist ein Summgeräusch zu hören	Dieses Geräusch wird vom automatischen Entmagnetisierungszyklus verursacht. Wenn Sie das Gerät einschalten, wird der Monitor automatisch einige Sekunden lang entmagnetisiert.

* Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige ① leuchtet grün auf oder blinkt gelb. Wenn die Netzanzeige ① gelb leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.

Netzanzeige ①

■ Wenn die Netzanzeige ① grün leuchtet

1 Lösen Sie alle Stecker aus den Videoeingangsbuchsen 1 und 2, oder schalten Sie den/die angeschlossenen Computer aus.
2 Schalten Sie den Monitor am Netzschalter ① aus und dann wieder ein.
3 Halten Sie die Steuertaste 2 Sekunden nach oben gedrückt, bevor der Monitor in den Energiesparmodus wechselt.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an, und überprüfen Sie den Zustand des/der Computer.

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an Ihren Kundendienst.

■ Wenn die Netzanzeige ① gelb blinkt

Schalten Sie den Monitor am Netzschalter ① aus und dann wieder ein.

Wenn die Netzanzeige ① jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß.

Wenn die Netzanzeige ① immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige ① blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an Ihren Kundendienst. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

Kathodenstrahlröhre Streifenabstand 0,24 mm

Bildschirmdiagonale 54 cm

Ablenkung 90 Grad

FD-Trinitron

Effektive Bildgröße ca. 403,8 × 302,2 mm (B/H)

Anzeigegröße 51 cm

Auflösung

Maximum Horizontal: 2048 Punkte

Vertikal: 1536 Zeilen

Empfohlen Horizontal: 1600 Punkte

Vertical: 1200 Zeilen

Eingangssignalpegel Videosignal

Analoges RGB-Signal:

0,700 Vp-p (positiv), 75 Ω

Synchronisationssignal

Getrenntes H/V- oder

zusammengesetztes

Synchronisationssignal:

TTL, 2,2 kΩ, Grünsignal mit

Synchronisation ohne Polarität:

0,3 Vp-p (negativ)

Standardanzeigegröße ca. 388 × 291 mm (B/H)

oder

ca. 364 × 291 mm (B/H)

Ablenkfrequenz* Horizontal: 30 bis 130 kHz

Vertikal: 48 bis 170 Hz

Betriebsspannung 100 bis 240 V Wechselstrom,

Leistungsaufnahme ca. 135 W

Betriebstemperatur 10 °C bis 40 °C

Abmessungen ca. 501 × 508 × 505 mm (B/H/T)

Gewicht ca. 31,5 kg

* Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.
  • Die horizontale Austastbreite sollte über 2,3 μSek. liegen.
  • Die vertikale Austastbreite sollte über 450 μSek. liegen.

** Wenn das Eingangssignal GTF-kompatibel ist (GTF = Generalized Timing Formula), stellt die GTF-Funktion des Monitors das Bild automatisch optimal ein.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Indice

Precauzioni 3

Anpassa bildskärmen 7

Använda menyerna 7

Justera bildkvaliteten (BILD) 11

Energisparfunktion 15

Felsökning....15

Justera bildkvaliteten (BILD)

Maximal Horisontell: 2048 punkter

Vertikal: 1536 linjer

Rekommenderad Horisontell: 1600 punkter

Driftstemperatur 10 °C till 40 °C

Storlek Ca. 501× 508× 505mm (b/h/d)

Vikt Ca. 31,5 kg
