GDM5510 - Autres accessoires informatique SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur CRT 21 pouces, résolution maximale 1600 x 1200 pixels, fréquence de rafraîchissement jusqu'à 85 Hz.
Utilisation	Conçu pour les professionnels de l'informatique et les graphistes, idéal pour les applications nécessitant une haute précision des couleurs.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, vérification des connexions et des câbles, remplacement des tubes cathodiques par un professionnel si nécessaire.
Sécurité	Éviter l'exposition à des températures extrêmes, ne pas ouvrir l'appareil sans formation adéquate, respecter les consignes de sécurité électrique.
Informations générales	Compatible avec les systèmes d'exploitation Windows et Mac, connectivité via VGA, consommation d'énergie de 150W.

FOIRE AUX QUESTIONS - GDM5510 SONY

Comment connecter le SONY GDM5510 à mon ordinateur ?

Pour connecter le SONY GDM5510 à votre ordinateur, utilisez le câble VGA fourni. Branchez une extrémité au port VGA de l'écran et l'autre à la sortie VGA de votre carte graphique.

Pourquoi mon SONY GDM5510 n'affiche-t-il pas d'image ?

Vérifiez que l'écran est correctement alimenté et que le câble VGA est bien connecté. Assurez-vous également que votre ordinateur est allumé et que la sortie vidéo est correctement configurée.

Comment ajuster la luminosité et le contraste du SONY GDM5510 ?

Utilisez les boutons de contrôle situés sur le panneau avant de l'écran. Appuyez sur le bouton 'Menu' pour accéder aux options, puis utilisez les flèches pour naviguer jusqu'à 'Luminosité' ou 'Contraste'.

Le SONY GDM5510 est-il compatible avec les ordinateurs modernes ?

Le SONY GDM5510 utilise une connexion VGA, qui est compatible avec de nombreux ordinateurs modernes, mais vous pourriez avoir besoin d'un adaptateur si votre ordinateur n'a pas de port VGA.

Comment nettoyer l'écran du SONY GDM5510 ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Ne jamais utiliser de produits chimiques agressifs ou de nettoyants à base d'alcool.

Que faire si mon SONY GDM5510 affiche des couleurs incorrectes ?

Vérifiez les connexions du câble VGA et assurez-vous qu'il n'est pas endommagé. Vous pouvez également essayer d'ajuster les paramètres de couleur via le menu de l'écran.

Où puis-je trouver le manuel d'utilisation du SONY GDM5510 ?

Le manuel d'utilisation du SONY GDM5510 peut être téléchargé sur le site officiel de Sony dans la section support ou en effectuant une recherche en ligne.

Le SONY GDM5510 dispose-t-il d'une garantie ?

La garantie dépend de l'achat initial. Vérifiez votre reçu ou contactez le revendeur pour plus d'informations sur la garantie de votre produit.

MODE D'EMPLOI GDM5510 SONY

Avant la mise en service de cet appareil, veuillez lire attentivement ce mode d'emploi que vous conserverez pour toute référence ultérieure.

Bedienungsanleitung

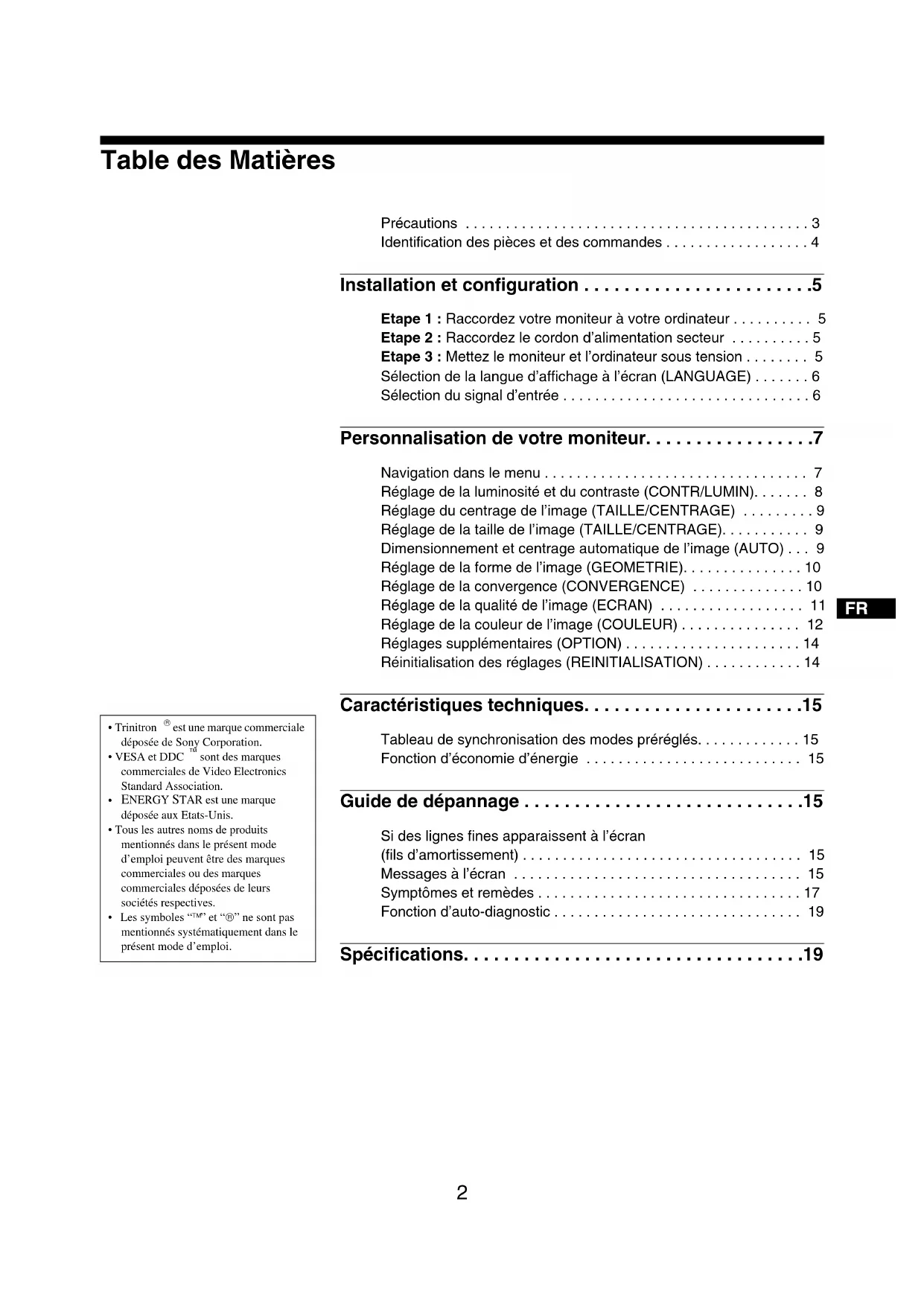

Identification des pièces et des commandes .... 4

Installation et configuration ....5

Etape 1 : Raccordez votre moniteur à votre ordinateur ..... 5

Etape 2 : Raccordez le cordon d'alimentation secteur .....5

Etape 3 : Mettez le moniteur et l'ordinateur sous tension ..... 5

Sélection de la langue d'affichage à l'écran (LANGUAGE) ..... 6

Sélection du signal d'entrée 6

Personnalisation de votre moniteur....7

Navigation dans le menu 7

Réglage de la luminosité et du contraste (CONTR/LUMIN)....8

Réglage du centrage de l'image (TAILLE/CENTRAGE) ..... 9

Réglage de la taille de l'image (TAILLE/CENTRAGE)....9

Dimensionnement et centrage automatique de l'image (AUTO) ... 9

Réglage de la forme de l'image (GEOMETRIE)....10

Réglage de la convergence (CONVERGENCE) ..... 10

Réglage de la qualité de l'image (ECRAN) 11

Réglage de la couleur de l'image (COULEUR) ..... 12

Réglages supplémentaires (OPTION) 14

Réinitialisation des réglages (REINITIALISATION) ..... 14

Caractéristiques techniques....15

Tableau de synchronisation des modes préréglés. 15

Fonction d'économie d'énergie 15

Guide de dépannage .....15

Si des lignes fines apparaissent à l'écran

(fils d'amortissement) 15

Messages à l'écran 15

Symptômes et remèdes 17

Fonction d'auto-diagnostic 19

Spécifications....19

• Trinitron ^® est une marque commerciale déposée de Sony Corporation.
• VESA et DDC ^™ sont des marques commerciales de Video Electronics Standard Association.
• ENERGY STAR est une marque déposée aux Etats-Unis.
• Tous les autres noms de produits mentionnés dans le présent mode d'emploi peuvent être des marques commerciales ou des marques commerciales déposées de leurs sociétés respectives.
• Les symboles “TM” et “®” ne sont pas mentionnés systématiquement dans le présent mode d’emploi.

Précautions

Avertissement relatif au raccordement à la source d'alimentation

Utilisez un cordon d'alimentation approprié en fonction de la tension d'alimentation secteur locale.

115 volts 230 volts

(non fourni sur le câble standard)

Câble CEE-22, prise femelle (tous les câbles d'alimentation)

Etats-Unis, Canada, Taiwan, Corée, Japon	Europe continentale	Royaume-Uni, Irlande	Australie, Nouvelle-Zélande
Type de fiche NEMA S-15P	Type de fiche CEE7/VII (Schuko)	Type de fiche B S 1363	Type de fiche SAA AS 3112
Type de câble SJT	Type de câble HAR(HO5VV -F3G1.0)	Type de câble HAR(HO5VV -F3G1.0)	Type de câble CDB03PLP
Intensité minimale du câble 10 A/125 V 18/3AWG	Intensité min. du câble 10 A/250 V	Intensité min. du câble 10 A/250 V	Intensité min. du câble 10 A/250 V
Longueur du câble 2 m (+/- 0,1 m)	Longueur du câble 2,5 m (+/- 0,1 m)	Longueur du câble 2,5 m (+/- 0,1 m)	Longueur du câble 2,5 m (+/- 0,1 m)
Agrément de sécurité UL/CSA	Agrément de sécurité HAR	Agrément de sécurité BSI, ASTA	Agrément de sécurité Ministère de l'Energie de Nouvelle-Galles du Sud

Le bloc d'alimentation universel fonctionne partout ; le moniteur se règle automatiquement si vous utilisez le câble et la fiche d'alimentation appropriés en fonction de la tension secteur locale.

• Avant de débrancher le cordon d'alimentation, patientez au moins 30 secondes après avoir mis l'appareil hors tension pour permettre le déchargement de l'électricité statique de la surface de l'écran.
• Après avoir mis l'appareil sous tension, l'écran est démagnétisé pendant quelques secondes. Ceci génère un champ magnétique puissant autour de l'écran susceptible d'altérer les données enregistrées sur les bandes magnétiques et sur les disques placés à proximité du moniteur. Eloignez le matériel d'enregistrement magnétique, les bandes et les disques du moniteur.

L'appareil doit être installé à proximité d'une prise murale aisément accessible.

Installation

N'installez pas le moniteur dans les situations suivantes :

• sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de tissus (rideaux, draperies, etc.) qui risquent d'obstruer les orifices de ventilation
• près de sources de chaleur telles que des radiateurs ou des conduits d'air chaud ou à un emplacement exposé aux rayons directs du soleil
• dans un endroit sujet à de fortes variations de température
• dans un endroit sujet à des vibrations mécaniques ou à des chocs
• sur une surface instable
• près d'un équipement générant un champ magnétique, tel qu'un transformateur ou des lignes à haute tension
• près ou sur une surface métallique chargée d'électricité

Entretien

• Nettoyez l'écran en utilisant un chiffon doux. Si vous utilisez un nettoyant pour vitres, n'utilisez pas de produits contenant une solution antistatique ou une solution similaire qui risque d'abîmer le revêtement de l'écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs, tels que la pointe d'un stylo ou un tournevis. Dans le cas contraire, vous pourriez en effet rayer le tube de l'écran.
• Nettoyez le châssis, l'écran et les commandes à l'aide d'un chiffon doux légèrement imbibé d'une solution détergente non agressive. N'utilisez pas d'éponge abrasive, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.

Transport

Lorsque vous transportez ce moniteur, utilisez le carton et les matériaux d'emballage d'origine.

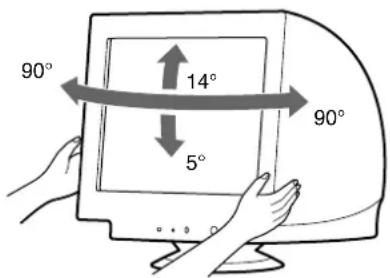

Utilisation du pied pivotant

Ce moniteur peut être ajusté selon les angles illustrés ci-dessous. Pour trouver le centre du rayon d'ajustement du moniteur, alignez le centre de l'écran avec le point de centrage situé sur le pied. Tenez avec vos deux mains le moniteur par sa partie inférieure lorsque vous le faites pivoter horizontalement ou verticalement. Veillez à ne pas vous coincer les doigts à l'arrière du moniteur lorsque vous le réglez verticalement.

90° 14° 5° 90°

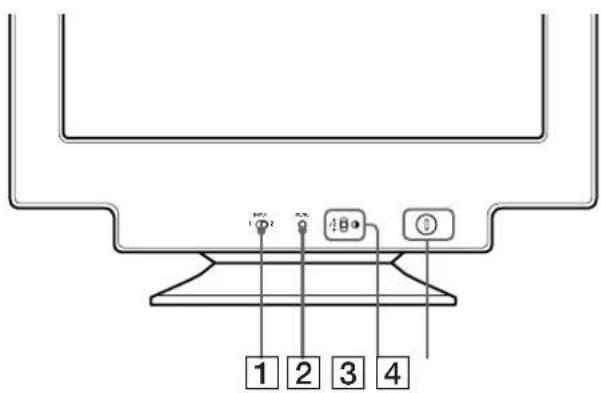

Identification des pièces et des commandes

Pour obtenir des informations plus détaillées, reportez-vous aux pages dont le numéro est indiqué entre parenthèses.

Avant

1 2 3 4

1 Commutateur INPUT (entrée) (page 6)

Ce commutateur permet de sélectionner l'entrée INPUT 1 (connecteur d'entrée vidéo 1 (13W3) : ⬆1) ou l'entrée INPUT 2 (connecteur d'entrée vidéo 2 (HD15) : ⬆2).

2 Touche MENU (page 7)

Cette touche sert à afficher ou refermer le menu.

3 Touche de commande (OK, ↑/↓) (page 8)

Cette touche sert à apporter des ajustements à la configuration du moniteur et à afficher directement le menu CONTRASTE.

4 Commutateur et indicateur ① (alimentation) (pages 5, 15, 19)

Cette touche permet d'allumer et d'éteindre le téléviseur. L'indicateur d'alimentation s'allume en vert lorsque le moniteur est sous tension et en orange lorsque le moniteur est en mode d'économie d'énergie.

5 Connecteur AC IN (page 5)

Ce connecteur fournit une alimentation CA au moniteur.

6 Connecteur d'entrée vidéo 2 (HD15) (page 5)

Ce connecteur assure l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

7 Connecteur d'entrée vidéo 1 (13W3) (page 5)

Ce connecteur assure l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

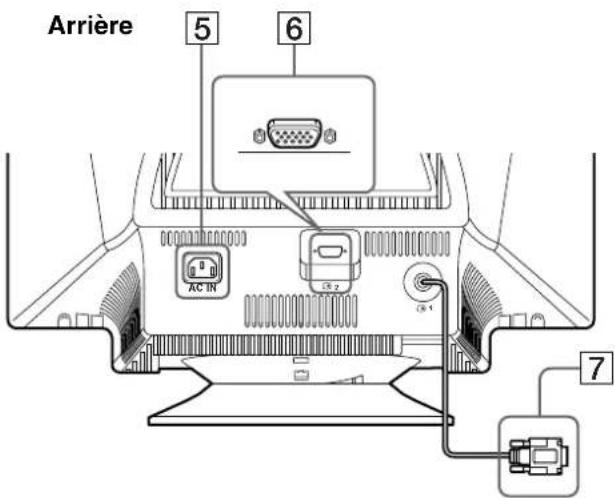

Arrière 5 6 AC IN C2 7

6 HD15

7 13W3

N°	Signal 6			Signal 7
A1 — Rouge
A2 — Vert
A3 — Bleu
1	Rouge			Données d’horloge (SCL)*
2 Vert (Synchro composite sur le vert)				DDC + 5V*
3	B	l	e	u	—
4 ID (masse)				Masse DDC*
5 Masse DDC*				Synchronisation C**
6	Masse rouge			Données bidirectionnelles (SDA)*
7 Masse vert				Synchronisation V.
8 Masse bleu				ID (100 Ω)
9	DDC + 5V*			ID (100 Ω)
10	Masse			Masse
11	ID (masse)			—
12	Données bidirectionnelles (SDA)*			—
13	Synchronisation H.			—
14	Synchronisation V.			—
15	Données d’horloge (SCL)*			—

* DDC (Display Data Channel) est une norme de VESA.

**Les broches ont une double fonction d'entrée de synchronisation combinée et d'entrée de synchronisation H si la synchronisation V est présente sur la broche n° 7.

Installation et configuration

Ce moniteur fonctionne avec des plates-formes tournant à des fréquences horizontales comprises entre 30 et 130 kHz.

Etape 1 : Raccordez votre moniteur à votre ordinateur

Mettez le moniteur et l'ordinateur hors tension avant de procéder au raccordement.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo. Vous risquez en effet de les plier et de les rendre inutilisables.
• Lors du raccordement du câble de signal vidéo, vérifiez l'alignement du connecteur HD15. N'essayez pas d'insérer le connecteur dans le mauvais sens. Vous risquez en effet de plier les broches et de les rendre inutilisables.

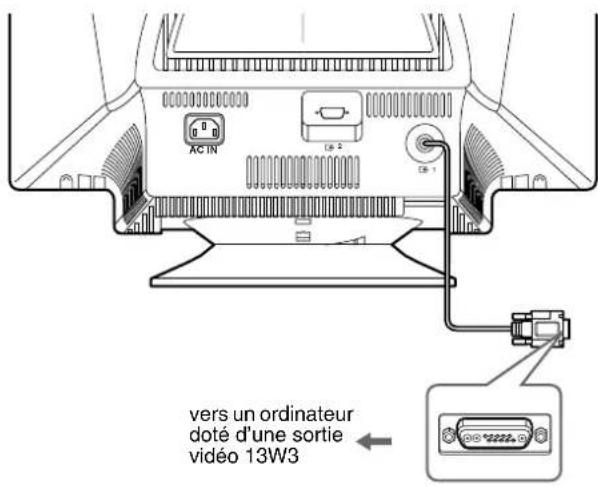

■Raccordement aux connecteurs 13W3

AC IN vs un ordinateur doté d'une sortie vidéo 13W3

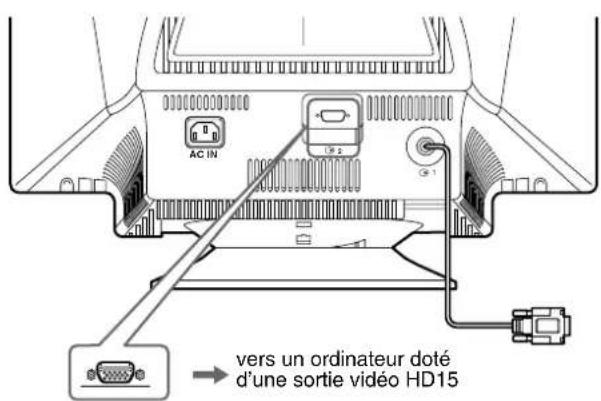

■Raccordement au connecteur HD15

AC IN 12 G 1 vers un ordinateur doté d'une sortie vidéo HD15

Etape 2 : Raccordez le cordon d'alimentation secteur

Après avoir mis l'appareil et l'ordinateur hors tension, connectez d'abord le cordon d'alimentation à l'ordinateur, puis connectez celui-ci à une prise électrique.

vers une prise électrique vers AC IN cordon d'alimentation AC IN

Etape 3 : Mettez le moniteur et l'ordinateur sous tension

Mettez d'abord le moniteur sous tension, puis l'ordinateur.

L'installation du moniteur est terminée.

Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

Si aucune image n'apparaît à l'écran

• Assurez-vous que le moniteur est raccordé correctement à l'ordinateur.

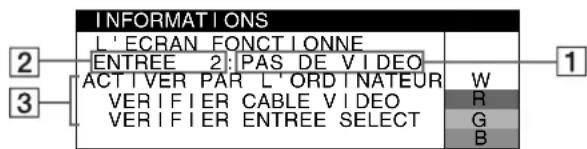

• Si l'indication PAS DE VIDEO apparaît à l'écran, essayez de modifier le signal d'entrée (page 6) et assurez-vous que votre carte graphique est correctement et totalement insérée dans le connecteur de bus adéquat.
• Si vous remplacez un ancien moniteur par ce modèle et que l'indication HORS PLAGE DE BALAYAGE apparaît à l'écran, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique du moniteur de sorte que la fréquence horizontale soit comprise entre 30 – 130 kHz et que la fréquence verticale soit comprise entre 48 – 170 Hz.

Pour obtenir plus d'informations sur les indications apparaissant à l'écran, reportez-vous à la section "Symptômes et remèdes", page 17.

Sélection de la langue d'affichage à l'écran (LANGUAGE)

Les menus peuvent être affichés en anglais, français, allemand, espagnol, italien, néerlandais, suédois, russe et japonais. La langue par défaut est l'anglais.

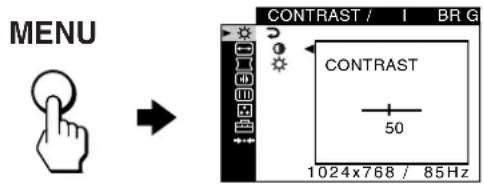

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

MENU CONTRAST / I BR G CONTRAST 50 1024x768 / 85Hz

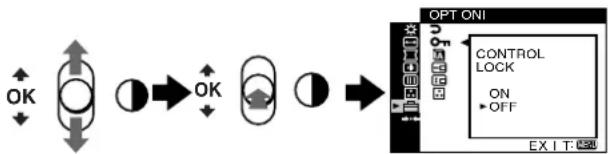

2 Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance OPTION puis appuyez sur la touche de commande.


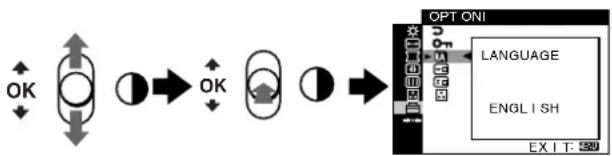

3 Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance LANGUAGE puis appuyez sur la touche de commande.

4 Déplacez la touche de commande vers le haut ou vers le bas jusqu'à ce que la langue désirée apparaisse à l'écran. Appuyez ensuite sur la touche de commande pour sélectionner la langue.

Chaque fois que vous déplacez la touche de commande vers le haut ou vers le bas, les langues apparaissent dans l'ordre suivant :

• ENGLISH : Anglais
• FRANÇAIS
• DEUTSCH : Allemand
- ESPAÑOL : Espagnol
• ITALIANO : Italien
• NEDERLANDS : Néerlandais
• SVENSKA : Suédois
• :Русский
• : 日本語

Pour fermer le menu

Appuyez sur la touche MENU. Si vous n'appuyez sur aucune touche, le menu est automatiquement fermé après 45 secondes environ.

Pour revenir à l'anglais

Sélectionnez ENGLISH à l'étape 4 ci-dessus.

Sélection du signal d'entrée

Vous pouvez raccorder deux ordinateurs à ce moniteur à l'aide des connecteurs d'entrée vidéo 1 (13W3) et d'entrée vidéo 2 (HD15). Pour basculer d'un ordinateur à l'autre, utilisez le commutateur INPUT.

Déplacez le commutateur INPUT.

L'indication du connecteur sélectionné apparaît sur l'écran du moniteur pendant 3 secondes.

L'indication "INPUT 1" ou "INPUT 2" apparaît.

Remarque

Si aucun signal n'est entré par le connecteur sélectionné, le message PAS DE VIDEO apparaît à l'écran. Après quelques secondes, le moniteur passe en mode d'économie d'énergie. Si tel est le cas, basculez sur l'autre connecteur.

Personnalisation de votre moniteur

Les menus à l'écran vous permettent d'apporter un grand nombre d'ajustements à votre moniteur

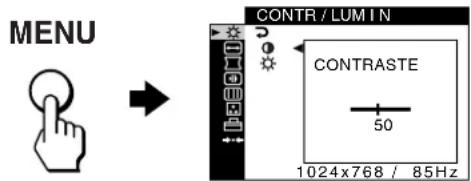

Navigation dans le menu

Appuyez sur la touche MENU pour afficher le menu à l'écran. Reportez-vous à la page 8 pour plus d'informations sur l'utilisation du MENU et de la touche de commande.

MENU CONTR / LUMIN CONTRASTE 50 1024x768 / 85Hz

Utilisez la touche de commande pour sélectionner l'un des menus suivantes.

CONTR/LUMIN (page 8)

Ajuste le contraste et la luminosité de l'image. Vous pouvez également afficher directement ce menu en déplaçant la touche de commande vers le haut ou vers le bas alors qu'aucun menu n'est affiché à l'écran.

CONTR / LUM IN CONTRASTE 50 SORT IR: 0.000

← TAILLE/CENTRAGE (page 9)

Ajuste la taille ou le centrage.

TAILLE / CENTRAGE 45 SORT IR: 0.0328

□ GEOMETRIE (page 10)

Ajuste la rotation et la forme de l'image.

GEOMETRI E 45 SORT I R: 原题

CONVERGENCE (page 10)

Ajuste la convergence horizontale ou verticale de l'image.

CONVERGENCE T B 45 SORT I R:

ECRAN (page 11)

Ajuste la qualité de l'image. Les options comprennent :

• la démagnétisation de l'écran (DEMAGNET)
• l'ajustement de l'annulation de l'effet de moiré (SUPPRESSION MOIRAGE)
  • l'ajustement de l'alignement (PURETE COULEUR)

COULEUR (page 12)

Ajuste la température des couleurs de l'image afin de faire correspondre les couleurs du moniteur avec celles imprimées.

OPTION (page 14)

Ajuste les options du moniteur. Les options comprennent :

• le verrouillage des commandes
- la sélection de la langue d'affichage à l'écran
- la modification de la position des menus à l'écran
- la modification du mode de réglage de la température des couleurs de l'image

→REINITIALISATION (page 14)

Restaure les réglages.

ECRAN DEMAGNET ►OK ANNULER SORT I R: 2010

COULEUR : S IMPLE 5000K SORT I R: 2.000

OPT ONI VERROU MENU ACT IF INACT IF SORT IR: 100%

REINITIALISATION 1 2 LE MODE ACTUEL OK ANNULER SORTIR: A30

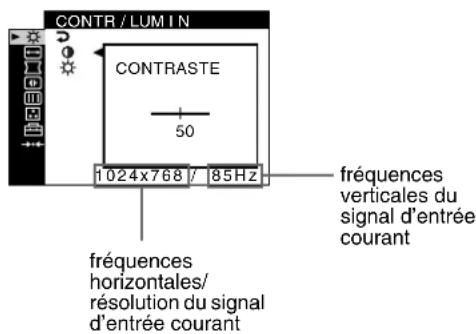

■ Affichage du signal d'entrée actuel

Lorsque vous appuyez sur la touche MENU pour afficher le menu, les fréquences horizontales et verticales du signal d'entrée courant sont affichées dans le menu. Si le signal correspond à celui de l'un des modes présélectionnés en usine, la résolution correspondante est également affichée.

CONTR / LUMIN CONTRASTE 50 1024x768 / 85Hz fréquences verticales du signal d'entrée courant fréquences horizontales/ résolution du signal d'entrée courant

(suite page suivante)

■Utilisation du MENU et des touches de commandes

1 Affichez le menu.

Appuyez sur la touche MENU pour afficher le menu à l'écran.

MENU

2 Sélectionnez le menu que vous souhaitez régler.

Mettez en évidence le menu souhaité en déplaçant la touche de commande vers le haut ou vers le bas. Appuyez ensuite sur la touche de commande.

3 Apportez les ajustements nécessaires.

Déplacez la touche de commande vers le haut ou vers le bas pour effectuer votre ajustement puis appuyez sur la touche de commande.

Si vous souhaitez sélectionner un autre menu;

déplacez la touche de commande vers le haut ou vers le bas pour sélectionner puis appuyez sur la touche de commande pour quitter le menu.

4 Refermez le menu

Appuyez sur la touche MENU. Si vous n'appuyez sur aucune touche, le menu est automatiquement fermé après 45 secondes environ.

MENU

Réglage de la luminosité et du contraste (CONTR/LUMIN)

Ces réglages sont conservés en mémoire pour les signaux reçus du connecteur d'entrée sélectionné courant.

1 Appuyez sur la touche MENU.
Le menu apparaît à l'écran.
2 Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance. Appuyez ensuite sur la touche de commande.
Le menu CONTR/LUMIN apparaît à l'écran.
3 Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance Ⓐ ou 🌿 Appuyez ensuite sur la touche de commande.
4 Déplacez la touche de commande vers le haut ou vers le bas pour régler le contraste (1) ou la luminosité (2). Appuyez ensuite sur la touche de commande.

Si vous utilisez le mode sRGB

Si vous avez sélectionné le mode sRGB dans l'option MODE COULEUR (du menu OPTION ( ), le menu CONTR/LUMIN suivant apparaît à l'écran.

CONTR/ LUM IN sRGB ON: 0 / SORT IR : 54800

Vous ne pouvez pas régler le contraste (☐) ou la luminosité (☐) dans cet écran. Si vous voulez les régler, sélectionnez un mode autre que sRGB dans l'option MODE COULEUR (☐) du menu OPTION (☐)

Pour obtenir plus d'informations sur le mode sRGB, voir "Réglage de la couleur de l'image (COULEUR)" à la page 12.

Réglage du centrage de l'image (TAILLE/CENTRAGE)

Ce paramètre est conservé en mémoire pour le signal d'entrée courant.

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou le bas pour sélectionner 📄 TAILLE/CENTRAGE et appuyez sur la touche de commande.

Le menu TAILLE/CENTRAGE apparaît à l'écran.

3 Déplacez la touche de commande vers le haut ou le bas pour sélectionner □ pour un réglage horizontal ou □ pour un réglage vertical. Appuyez ensuite sur la touche de commande.

4 Déplacez la touche de commande vers le haut ou vers le bas pour ajuster le centrage.

Réglage de la taille de l'image (TAILLE/CENTRAGE)

Ce paramètre est conservé en mémoire pour le signal d'entrée actuel.

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou le bas pour sélectionner 📄 TAILLE/CENTRAGE et appuyez sur la touche de commande.

Le menu TAILLE/CENTRAGE apparaît à l'écran.

3 Déplacez la touche de commande vers le haut ou le bas pour sélectionner ☐ pour un réglage horizontal ou ☐ pour un réglage vertical. Appuyez ensuite sur la touche de commande.

4 Déplacez la touche de commande vers le haut ou vers le bas pour ajuster la taille.

Dimensionnement et centrage automatique de l'image (AUTO)

Pour faire en sorte que l'image affichée remplisse automatiquement l'intégralité de la surface du moniteur, utilisez le menu TAILLE/CENTRAGE.

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou le bas pour sélectionner 📄 TAILLE/CENTRAGE et appuyez sur la touche de commande.

Le menu TAILLE/CENTRAGE apparaît à l'écran.

3 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner (AUTO). Appuyez ensuite sur la touche de commande.

La fenêtre de réglage apparaît à l'écran.

4 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner OK. Appuyez ensuite sur la touche de commande.

L'image remplit automatiquement l'écran.

- Si vous ne souhaitez pas utiliser la fonction AUTO, sélectionnez ANNULER à l'étape 4.

- Cette fonction est destinée à être utilisée avec un ordinateur capable d'afficher une image plein écran. Elle peut ne pas fonctionner correctement si la couleur d'arrière-plan est foncée ou si l'image d'entrée ne remplit pas l'écran jusqu'aux bords.

- L'image affichée se déplace pendant quelques instants lorsque cette fonction est exécutée. Ceci est normal.

Réglage de la forme de l'image (GEOMETRIE)

Le paramètre GEOMETRIE permet de régler la rotation et la forme de l'image.

Le paramètre ☐ (rotation) est conservé en mémoire pour l'ensemble des signaux d'entrée. Tous les autres paramètres sont conservés en mémoire pour le signal d'entrée actuel.

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner □ GEOMETRIE et appuyez sur la touche de commande. Le menu GEOMETRIE apparaît à l'écran.
3 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner l'élément voulu. Appuyez ensuite sur la touche de commande. La barre de réglage apparaît à l'écran.
4 Déplacez la touche de commande vers le haut ou vers le bas pour effectuer le réglage. Appuyez ensuite sur la touche de commande.

Sélection Pour
	faire pivoter l'image
	rendre les côtés de l'image concaves ou convexes
	déplacer les bords de l'image vers la droite ou la gauche
	régler la largeur de l'image en haut de l'écran
	déplacer l'image vers la droite ou la gauche en haut de l'écran
REINIT	réinitialiser tous les réglages GEOMETRIE sur leurs valeurs d'usine. Appuyez sur OK.

Pour obtenir plus d'informations sur le mode REINIT, voir "Réinitialisation des réglages (REINITIALISATION)" à la page 14.

Réglage de la convergence (CONVERGENCE)

Le paramètre CONVERGENCE permet de régler la qualité de l'image en contrôlant la convergence. La convergence est l'alignement des signaux de couleur rouge, vert et bleu. Si vous voyez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence. Ces paramètres sont conservés en mémoire pour l'ensemble des signaux d'entrée.

1 Appuyez sur la touche MENU.
Le menu apparaît à l'écran.
2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner 📂 CONVERGENCE et appuyez sur la touche de commande. Le menu CONVERGENCE apparaît à l'écran.
3 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner l'élément voulu. Appuyez ensuite sur la touche de commande. La barre de réglage apparaît à l'écran.
4 Déplacez la touche de commande vers le haut ou vers le bas pour effectuer le réglage. Appuyez ensuite sur la touche de commande.

Sélection Pour
	décaler horizontalement les ombres rouges ou bleues
	décaler verticalement les ombres rouges ou bleues
	décaler verticalement les ombres rouges ou bleues en haut de l’écran
	décaler horizontalement les ombres rouges ou bleues en haut de l’écran
→REINIT	réinitialiser tous les réglages CONVERGENCE sur leurs valeurs d’usine. Appuyez sur OK.

Pour obtenir plus d'informations sur le mode REINIT, voir "Réinitialisation des réglages (REINITIALISATION)" à la page 14.

Réglage de la qualité de l'image (ECRAN)

Les paramètres ECRAN permettent de démagnétiser le moniteur manuellement et d'ajuster la qualité de l'image en contrôlant le moiré et l'alignement.

• Si les couleurs sont irrégulières ou si l'image est trouble, démagnétisez le moniteur (DEMAGNET).
• Si des motifs elliptiques ou ondulatoires apparaissent à l'écran, supprimez le moiré (SUPPRESSION MOIRAGE).
• Si les couleurs sont irrégulières dans les angles de l'écran, réglez l'alignement (PURETE COULEUR).

Le moniteur est automatiquement démagnétisé lors de la mise sous tension.

L'écran est démagnétisé pendant environ 2 secondes. Si un deuxième cycle de démagnétisation est nécessaire, attendez au minimum 20 minutes pour un résultat optimal.

Le réglage SUPPRESSION MOIRAGE est conservé en mémoire pour le signal d'entrée actuel. Tous les autres paramètres sont conservés en mémoire pour l'ensemble des signaux d'entrée.

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner ECRAN et appuyez sur la touche de commande.

Le menu ECRAN apparaît à l'écran.

3 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner l'élément voulu. Appuyez ensuite sur la touche de commande.

La barre de réglage apparaît à l'écran.

4 Déplacez la touche de commande vers le haut ou vers le bas pour effectuer le réglage. Appuyez ensuite sur la touche de commande.

Sélection Pour
DEMAGNET	démagnétiser le moniteur. Pourdémagnétiser le moniteur manuellement,sélectionnez OK.
SUPPRESSIONMOIRAGE	régler le degré de suppression du moiré*jusqu'à ce que le moiré ait été réduit auminimum
PURETECOULEUR	réduire au minimum les irrégularités descouleurs dans l'angle supérieur gauche del'écran
PURETECOULEUR	réduire au minimum les irrégularités descouleurs dans l'angle supérieur droit del'écran
PURETECOULEUR	réduire au minimum les irrégularités descouleurs dans l'angle inférieur gauche del'écran
PURETECOULEUR	réduire au minimum les irrégularités descouleurs dans l'angle inférieur droit del'écran
REINIT	réinitialiser tous les réglages ECRAN surleurs valeurs d'usine. Appuyez sur OK.

* Le moiré est comme une interférence naturelle qui produit des lignes douces ondulatoires sur votre écran. Le moiré peut apparaître à la suite d'interférences entre le motif de l'image à l'écran et le motif de luminophores du moniteur.

Exemple de moiré

Remarque

L'image risque de devenir floue lorsque la fonction SUPPRESSION MOIRAGE est activée.

Réglage de la couleur de l'image (COULEUR)

Les paramètres COULEUR vous permettent de régler la température de couleur de l'image en changeant le niveau de couleur des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est basse et bleuâtres lorsque la température est élevée. Ce réglage s'avère bien pratique pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

Vous pouvez régler la température de couleur pour chacun des connecteurs d'entrée vidéo.

■Sélectionnez le mode COULEUR

4 types de modes de réglage existent, SIMPLE, PRESELECT, EXPERT et sRGB. Le réglage par défaut est SIMPLE qui peut être réglé de 5000K à 11000K.

Si vous voulez utiliser un mode autre que SIMPLE, sélectionnez le mode désiré dans le menu OPTION (☐). Puis réglez le mode sélectionné dans chaque menu COULEUR (☐).

1 Appuyez sur la touche MENU.
Le menu apparaît à l'écran.
2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner OPTION et appuyez sur la touche de commande.
Le menu OPTION apparaît à l'écran.
3 Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance MODE COULEUR. Appuyez ensuite sur la touche de commande.
4 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner le mode COULEUR.

OPT ONI MODE COULEUR PRESELECT ► S I MPLE EXPERT s RGB SORT IR: 100%

SIMPLE

1 Appuyez sur la touche MENU. Le menu apparaît à l'écran.
2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner COULEUR et appuyez sur la touche de commande.

Le menu COULEUR apparaît à l'écran.

3 Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance Appuyez ensuite sur la touche de commande.

COULEUR : S IMPLE 5000K SORT IR: 12348

4 Déplacez la touche de commande vers le haut ou vers le bas pour régler précisément la température de couleur.

Le nouveau réglage fin de température de couleur que vous choisissez entre 5000K et 11000K est stocké en mémoire.

■PRESELECT

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner COULEUR et appuyez sur la touche de commande.

Le menu COULEUR apparaît à l'écran.

3 Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance Appuyez ensuite sur la touche de commande.

: PRESELECT 9300K 6500K 5000K SORT IR: NTR

4 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner la température voulue.

Les températures de couleur présélectionnées sont 5000K, 6500K, et 9300K. Comme la valeur par défaut est 9300K, les blancs perdent leur teinte bleuâtre et ont une teinte rougeâtre lorsque la température est abaissée à 6500K et 5000K.

■EXPERT

Vous pouvez effectuer des réglages supplémentaires pour les couleurs en sélectionnant le mode EXPERT.

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner COULEUR et appuyez sur la touche de commande.

COULEUR : EXPERT 45 SORT I R :

3 Déplacez la touche de commande vers le haut ou vers le bas pour ajuster les composants R (rouge), G (vert) et B (bleu) du signal d'entrée pour GAIN (O) et BIAS (Appuyez ensuite sur la touche de commande.

Si vous souhaitez réinitialiser les réglages EXPERT, sélectionnez (REINIT) dans le menu COULEUR. Puis sélectionnez OK dans la boîte de dialogue REINIT.

■sRGB

Le réglage de couleur sRGB est un protocole industriel standard pour les espaces colorimétriques. Il est conçu pour harmoniser les couleurs affichées et imprimées pour les produits informatiques compatibles sRGB. Pour ajuster les couleurs du profil sRGB, sélectionnez simplement le mode sRGB du menu MODE

COULEUR (du menu OPTION ().

Cependant, pour afficher correctement les couleurs sRGB ( = 2,2,6500K ), paramétrez votre ordinateur sur le profil sRGB. Si vous sélectionnez ce mode, vous ne pouvez pas effectuer de réglage au niveau du menu CONTR/LUMIN.

COULEUR : sRGB s RGB OK: 0 / ⚙ SORT IR: 100%

Remarque

Votre ordinateur et les autres produits qui y sont connectés (imprimantes, par exemple), doivent être compatibles sRGB.

Restauration de la couleur depuis les modes SIMPLE, PRESELECT ou sRGB (RESTAURER COULEUR)

Les couleurs de la plupart des moniteurs d'affichage tendent à perdre graduellement leur éclat après plusieurs années d'utilisation. La fonction RESTAURER COULEUR des menus SIMPLE, PRESELECT et sRGB vous permet de restaurer les couleurs aux niveaux de qualité d'origine. La section suivante explique comment restaurer la couleur du moniteur depuis le mode SIMPLE par exemple.

Sélectionnez d'abord le mode SIMPLE, PRESELECT ou sRGB dans le menu OPTION (page 12).

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner COULEUR et appuyez sur la touche de commande.

Le menu COULEUR apparaît à l'écran.

3 Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance

RESTAURER COULEUR. Appuyez ensuite sur la touche de commande.

4 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner OK. Appuyez ensuite sur la touche de commande.

COULEUR RESTAURER COULEUR ► OK ANNULER SORT IR: 100%

L'image disparaît pendant l'opération de restauration des couleurs (environ 2 secondes). Une fois les couleurs restaurées, l'image apparaît à nouveau à l'écran.

Remarques

- Avant d'utiliser cette fonction, le moniteur doit avoir fonctionné normalement (indicateur d'alimentation vert allumé) pendant au moins 30 minutes. Si le moniteur passe en mode d'économie d'énergie, vous devez le remettre en mode de fonctionnement normal et attendre au moins 30 minutes pour qu'il soit prêt. Vous devrez peut-être régler les paramètres du mode d'économie d'énergie pour que le moniteur reste en mode de fonctionnement normal pendant plus de 30 minutes. Si le moniteur n'est pas prêt, le message suivant s'affiche.

COULEUR RESTAURER COULEUR UTILISABLE APRES CHAUFFAGE SORT IR: 0

- Le moniteur peut progressivement perdre sa capacité à exécuter cette fonction en raison du vieillissement naturel du tube image.

Réglages supplémentaires (OPTION)

Il est possible de verrouiller les commandes, de changer la langue utilisée, la position du menu et de définir le mode COULEUR.

1 Appuyez sur la touche MENU.

Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner ☐ OPTION et appuyez sur la touche de commande.

Le menu OPTION apparaît à l'écran.

3 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner l'élément voulu.

Ajustez l'élément sélectionné en fonction des instructions suivantes.

■Verrouillage des commandes (VERROU MENU)

Il vous est possible de protéger les données de réglage en verrouillant les commandes.

Déplacez la touche de commande vers le haut ou vers le bas pour mettre en surbrillance QVERROU MENU) puis appuyez sur la touche de commande. Déplacez ensuite la touche de commande vers le haut ou vers le bas pour sélectionner ACTIF puis appuyez sur la touche de commande.

Seul l'interrupteur ① (alimentation), le bouton MENU, le commutateur INPUT et OVERROU MENU) du menu OPTION sont disponibles. Si d'autres éléments sont sélectionnés, la marque apparaît à l'écran.

Pour annuler le verrou de commande.

Répétez la procédure ci-dessus et réglez O _π (VERROU MENU) sur INACTIF.

■ Changement de la langue d'affichage (LANGUAGE)

Voir page 6.

■ Changement d'une position de menu (POSITION OSD)

Changez la position du menu s'il masque une image à l'écran. Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner (POSITION OSD) pour l'ajustement horizontal ou (POSITION OSD) pour l'ajustement vertical puis appuyez sur la touche de commande. Déplacez ensuite la touche de commande vers le haut ou vers le bas pour décaler le menu à l'écran.

■Réglage du mode COULEUR

Voir page 12.

Réinitialisation des réglages (REINITIALISATION)

Les deux méthodes de réinitilisation suivantes sont disponibles avec ce moniteur.

■ Réinitialisation de l'ensemble des données de réglage pour le signal d'entrée courant

1 Appuyez sur la touche MENU. Le menu apparaît à l'écran.

2 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner REINITIALISATION et appuyez sur la touche de commande.

3 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner →←→1 (LE MODE ACTUEL) et appuyez sur la touche de commande.

4 Déplacez la touche de commande vers le haut ou vers le bas pour sélectionner OK et appuyez sur la touche de commande.

REINITIALISATION LE MODE ACTUEL OK ANNULER SORTIR : 1238

Notez que les éléments suivants ne sont pas réinitialisés avec cette méthode :

• langue des menus à l'écran (page 6)
- réglage de couleur dans le menu OPTION (SIMPLE, PRESELECT, EXPERT ou sRGB) (page 12, 13).
- réglage de couleur dans le menu PRESELECT (5000K, 6500K, 9300K) (page 12).
• position du menu à l'écran (page 14)

Réinitialisation de l'ensemble des données de réglage pour tous les signaux d'entrée. Sélectionnez →←2 (TOUS LES MODES) à l'étape 3 ci-dessus.

Remarque

La fonction REINITIALISATION ne fonctionne pas lorsque

ON (VERROU MENU) est réglé sur ACTIF.

Caractéristiques techniques

Tableau de synchronisation des bleau modes préréglés

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes préréglés qui sont enregistrés dans la mémoire du moniteur de manière à offrir une image de qualité supérieure au centre de l'écran. Pour les signaux d'entrée qui ne correspondent pas à l'un des modes présélectionnés, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu'une image claire apparaisse à l'écran pour toutes les synchronisations dans la plage de fréquences du moniteur (horizontale : 30 à 130 kHz ; verticale : 48 à 170 Hz). Lorsque l'image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement chaque fois que le même signal d'entrée est reçu.

Tableau de synchronisation des modes préréglés

N° Résolution(points × lignes)	FréquenceHorizontale	FréquenceVerticale
1 1600 × 1200 93,750 kHz 75 Hz
2 1280 × 1024 81,130 kHz 76 Hz
3 1152 × 900 71,809 kHz 76 Hz
4 1280 × 1024 79,976 kHz 75 Hz
5 1280 × 1024 71,691 kHz 67 Hz
6 1152 × 900 61,846 kHz 66 Hz
7 1024 × 768 60,023 kHz 75 Hz
8 1280 × 1024 120,941 kHz 112 Hz

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsqu'aucun signal n'est envoyé au moniteur par l'ordinateur, le moniteur réduit automatiquement la consommation d'énergie comme indiqué ci-dessous.

Mode d'alimentation	Consommation électrique	indicateur 1 (alimentation)
fonctionnement normal	≤ 135 W vert
inactif*(sommel profond)**	≤ 3 W	ambre
hors tension	Approx. 0 W	off

* Lorsque votre ordinateur passe en mode d'économie d'énergie, le signal d'entrée est coupé et l'indication PAS DE VIDEO apparaît à l'écran avant que le moniteur ne passe en mode inactif. Après quelques secondes, le moniteur passe en mode d'économie d'énergie.

** "Sommeil profond" est le mode d'économie d'énergie défini par l'agence de protection de l'environnement.

Guide de dépannage

Avant de contacter le support technique, reportez-vous à cette section.

de synchronisation des Si des lignes fines apparaissent à l'écran (fils d'amortissement)

Il est normal que des lignes soient visibles sur l'écran de votre moniteur Trinitron, tout spécialement lorsque la couleur d'arrière plan est claire (en général Blanc). Ceci n'est pas un dysfonctionnement. Ces lignes sont, en fait, l'ombre des fils d'amortissement employés pour stabiliser la grille d'ouverture. Cette grille est un composant essentiel qui rend le tube d'image Trinitron unique en permettant le passage d'une plus grande quantité de lumière vers l'écran, vous permettant ainsi d'obtenir une image plus lumineuse et plus détaillée.

Fils d'amortissement

Messages à l'écran

Si le signal d'entrée présente une anomalie, l'un des messages suivants apparaît à l'écran.

Si l'indication PAS DE VIDEO apparaît sur la ligne 1

Ceci indique qu'aucun signal n'est entré depuis le connecteur sélectionné.

INFORMATI ONS L'ECRAN FONCTIONNE ENTREE 2: PAS DE VIDEO ACTIVER PAR L'ORDINATEUR W VERIFIER CABLE VIDEO R VERIFIER ENTREE SELECT G B

2 Le connecteur sélectionné

Ce message indique le connecteur actuellement sélectionné (ENTREE 1 ou ENTREE 2).

3 Les remèdes

Les messages suivants apparaissent à l'écran.

• Si l'indication ACTIVER PAR L'ORDINATEUR apparaît à l'écran, essayez d'appuyer sur n'importe quelle touche du clavier ou de déplacer la souris et assurez-vous que votre carte graphique est correctement et totalement insérée dans le connecteur de bus adéquat.
• Si VERIFIER CABLE VIDEO apparaît à l'écran, vérifiez que le moniteur est correctement connecté à l'ordinateur (page 5).
• Si VERIFIER ENTREE SELECT apparaît à l'écran, essayez de changer le signal d'entrée (page 6).

(suite page suivante)

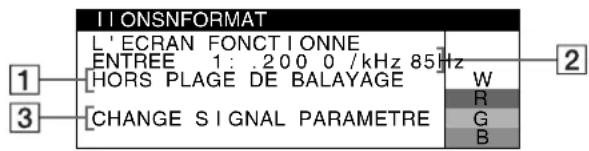

Si l'indication HORS PLAGE DE BALAYAGE apparaît sur la ligne 1

Ceci indique que le signal d'entrée n'est pas pris en charge par les spécifications du moniteur.

I I ONSNFORMAT L'ECRAN FONCTIONNE ENTREE 1: .200 0 /kHz 85Hz [HORS PLAGE DE BALAYAGE] CHANGE SIGNAL PARAMETRE W R G B

2 Le connecteur sélectionné et les fréquences du signal d'entrée courant

Ce message indique le connecteur sélectionné courant (ENTREE 1 ou ENTREE 2). Si le moniteur reconnaît les fréquences du signal d'entrée actuel, les fréquences horizontales et verticales sont également affichées.

3 Les remèdes

CHANGE SIGNAL PARAMETRE apparaît à l'écran. Si vous remplacez votre ancien moniteur par ce moniteur, rebranchez l'ancien moniteur. Puis réglez la carte graphique de l'ordinateur pour que la fréquence horizontale soit comprise entre 30 – 130 kHz, et que la fréquence verticale soit comprise entre 48 – 170 Hz.

Pour plus d'informations, voir "Symptômes et remèdes" à la page 17.

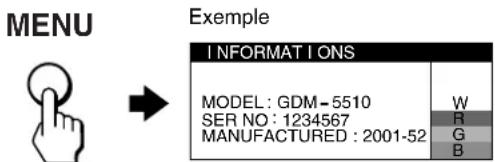

Affichage du nom du moniteur, de son numéro de série et de la date de fabrication.

Alors que l'écran reçoit un signal vidéo, maintenez le bouton MENU enfoncé pendant plus de 5 secondes pour afficher les informations sur ce moniteur.

MENU Example INFORMAT IONS MODEL: GDM-5510 SER NO: 1234567 MANUFACTURED: 2001-52 W R G B

Si le problème persiste, contactez votre revendeur agréé en lui communiquant les informations suivantes.

• Nom du modèle : GDM-5510
- Numéro de série
- Le nom et les caractéristiques de votre ordinateur et de votre carte graphique.

Symptômes et remèdes

Si le problème est provoqué par l'ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d'emploi de l'appareil raccordé. Utilisez la fonction d'autodiagnostic (page 19) si les recommandations suivantes ne vous permettent pas de résoudre le problème.

Symptôme	Vérifiez
Aucune image
Si l’indicateur 1 (alimentation)n’est pas allumé	Assurez-vous que le cordon d’alimentation est raccordé correctement.Vérificz que le commutateur 1 (alimentation) est en position “on”.
Si le message PAS DE VIDEO apparaît à l’écran, ou si l’indicateur 1 (alimentation) est ambre	Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les prises sont fermement enfichées (page 5).Assurez-vous que le réglage du commutateur INPUT est correct (page 6).Vérifiez si les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.■Problèmes provenant de l’ordinateur ou d’un autre équipement connectéL’ordinateur est en mode d’économic d’énergie. Essayez d’appuyer sur une touche ou de déplacer la souris.Assurez-vous que l’ordinateur est sous tension.Vérifiez que la carte graphique est correctement positionnée dans l’emplacement correct.
Si le message HORS PLAGE DE BALAYAGE apparaît à l’écran	■Problèmes provenant de l’ordinateur ou d’un autre équipement connectéVérifiez que la plage de fréquence vidéo correspond à celle spécifiée pour le moniteur. Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l’ancien moniteur et réglez la gamme de fréquences comme suit.Horizontal : 30 – 130 kHzVertical : 48 – 170 Hz
Si aucun message n’est affiché et que l’indicateur 1 (alimentation)s’allume en vert ou clignote enambre	Utilisez la fonction d’autodiagnostic (page 19).
L’image scintille, sautille, oscille ou est brouillée	Isolez et supprimez les sources potentielles de champs électriques ou magnétiques tels que d’autres moniteurs, des imprimantes laser, des éclairages fluorescents, des téléviseurs ou des ventilateurs électriques.Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximité du moniteur.Banchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.Faites pivoter le moniteur de 90° vers la gauche ou la droite.■Problèmes provenant de l’ordinateur ou d’un autre équipement connectéVérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte graphiqueAssurez-vous que le mode graphique et la fréquence du signal d’entrée sont supportés par ce moniteur (Caractéristiques techniques). Même si la fréquence est comprise dans la plage appropriée, il est possible que certaines cartes graphiques aient une impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible.
L’image est floue	Ajustez la luminosité et le contraste (page 8).Démagnétisez le moniteur* (page 11).Réglez le degré de suppression du moiré afin de réduire le moiré au minimum ou réglez SUPPRESSION MOIRAGE sur INACTIF (page 11).

* Si un deuxième cycle de démagnétisation est nécessaire, attendez au minimum 20 minutes pour un résultat optimal. Un bourdonnement peut être audible, ceci est normal.

(suite page suivante)

Symptôme	Vérifiez
Des images fantômes apparaissent	N'utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L'image n'est pas centrée ou est de taille incorrecte	Réglez la fonction AUTO (_) sur OK (on) dans le menu TAILLE/CENTRAGE (page 9).Ajustez la taille et le centrage (page 9). Veuillez noter qu'avec certains signaux d'entrée et/ou cartes graphiques, la périphérie de l'écran pourra ne pas être totalement utilisée.
Les bords de l'image sont incurvés	Réglez la géométrie (page 10).
Un motif ondulatoire ou elliptique (moiré) est visible	Réglez le degré de suppression du moiré afin de réduire le moiré au minimum (page 11).■Problèmes provenant de l'ordinateur ou d'un autre équipement connectéChangez le motif de votre bureau.
Les couleurs ne sont pas uniformes	Démagnétisez le moniteur* (page 11). Si vous placez à côté du moniteur un appareil qui génère un champ magnétique, comme un haut-parleur, ou si vous changez l'orientation du moniteur, il se peut que les couleurs perdent leur uniformité.Réglez l'alignement (page 11).
Le blanc n'est pas blanc	Ajustez la température de couleur (page 12).
Les bords des lettres et des lignes sont soulignées d'une ombre rouge ou bleue	Réglez la convergence (page 10).
Les touches du moniteur sont inopérantes(○π apparaît sur l'écran)	Si la fonction de verrouillage des commandes est réglée sur ACTIF, réglez-la sur INACTIF (page 14).
La fonction RESTAURER COULEUR ne fonctionne pas	Avant d'utiliser cette fonction, le moniteur doit avoir fonctionné normalement (indicateur d'alimentation vert allumé) pendant au moins 30 minutes. Pour plus d'informations sur l'utilisation de la fonction RESTAURER COULEUR, voir page 13.Réglez les paramètres du mode d'économie d'énergie pour que le moniteur reste en mode de fonctionnement normal pendant plus de 30 minutes.Le moniteur peut progressivement perdre sa capacité à exécuter cette fonction en raison du vieillissement naturel du tube image.
Un bourdonnement est audible juste après la mise sous tension	C'est le son provoqué par le cycle de démagnétisation automatique. Lors de la mise sous tension, l'écran est démagnétisé pendant quelques secondes.

* Si un deuxième cycle de démagnétisation est nécessaire, attendez au minimum 20 minutes pour un résultat optimal. Un bourdonnement peut être audible, ceci est normal.

Fonction d'auto-diagnostic

Le moniteur est équipé d'une fonction d'auto-diagnostic. En cas de problème avec le moniteur ou l'ordinateur, rien n'est affiché à l'écran et l'indicateur ① (alimentation) de l'écran s'allume en vert ou elignote en ambre. Si l'indicateur ① (alimentation) est allumé en ambre, l'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur une touche ou de déplacer la souris.

5. 10+ ①

Indicateur ① (alimentation)

■ Si l'indicateur ① (alimentation) est allumé en vert

1 Débranchez toute prise des connecteurs d'entrée vidéo 1 et 2, ou mettez le ou les ordinateur(s) connecté(s) hors tension.
2 Appuyez deux fois sur le bouton ① (alimentation) pour éteindre puis rallumer le moniteur.
3 Maintenez la touche de commande vers le haut pendant 2 secondes avant que le moniteur n'entre en mode d'économie d'énergie.

Si les quatre barres de couleurs apparaissent (blanc, rouge, vert et bleu), le moniteur fonctionne correctement. Reconnectez les câbles d'entrée vidéo et vérifiez l'état du ou des ordinateur(s).

Si les barres de couleurs n'apparaissent pas, il est possible que le moniteur ne fonctionne pas normalement. Informez votre revendeur agréé de l'état du moniteur.

■ Si l'indicateur ① (alimentation) clignote en ambre

Appuyez deux fois sur le bouton ① (alimentation) pour éteindre puis rallumer le moniteur.

Si l'indicateur ① (alimentation) est allumé en vert, le moniteur fonctionne correctement.

Si l'indicateur ① (alimentation) clignote toujours, il est possible que le moniteur ne fonctionne pas normalement. Comptez les secondes qui s'écoulent entre les clignotements ambre de l'indicateur ① (alimentation) et informez votre représentant après-vente de l'état du moniteur. Notez soigneusement le modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de votre carte graphique.

Spécifications

CRT Pas d'ouverture de grille de 0,24 mm

21 pouces mesurés en diagonale

Déflexion de 90 degrés

FD Trinitron

Taille de l'image affichée Approx. 403,8 × 302,2 mm (l/h)

(16 × 12 pouces)

Zone de visualisation de 19,8"

Résolution

Maximum Horizontal : 2048 points

Vertical : 1536 lignes

Recommandée Horizontal : 1600 points

Vertical : 1200 lignes

Niveaux des signaux d'er

Signal vidéo

RVB analogique : 0,700 Vp-p

(positif), 75 Ω

Signal SYNC

H/V séparé ou sync composite :

TTL 2,2 kΩ sans polarité

Sync sur Vert : 0,3 Vp-p (négatif)

Zone d'image standard

Approx. 388 × 291 mm (l/h)

(15^3 / 8× 11^1 / 2 pouces)

ou

Approx. 364 × 291 mm (l/h)

(14^3 / 8× 11^1 / 2 pouces)

Fréquence de déflexion*

Horizontale : 30 à 130 kHz

Verticale : 48 à 170 Hz

Tension d'entrée secteur

100 à 240 V CA, 50 – 60 Hz,

2,0 - 1,0 A

Consommation électrique Approx. 135 W

Température d'utilisation 10 °C à 40 °C

Dimensions

Approx. 501 × 508 × 505 mm (l/h/p)

(19^3 / 4× 20× 20 pouces)

Poids Approx. 31,5 kg (69 lb 7 oz)

Plug and Play

DDC2B/DDC2Bi, GTF**

* Condition de synchronisation horizontale et verticale recommandée

• La largeur de synchronisation horizontale doit être supérieure à 4,8 % de la durée horizontale totale ou à 0,8 μs, suivant la valeur la plus grande.
• La largeur de suppression horizontale doit être supérieure à 2,3 µsec.
• La largeur de suppression verticale doit être supérieure à 450 µsec.

** Si le signal d'entrée est compatible avec la Generalized Timing Formula (GTF), la fonction GTF du moniteur fournit automatiquement une image optimale pour l'écran.

La conception et les spécifications sont sujettes à modifications sans préavis.

Inhalt

Hinweis
