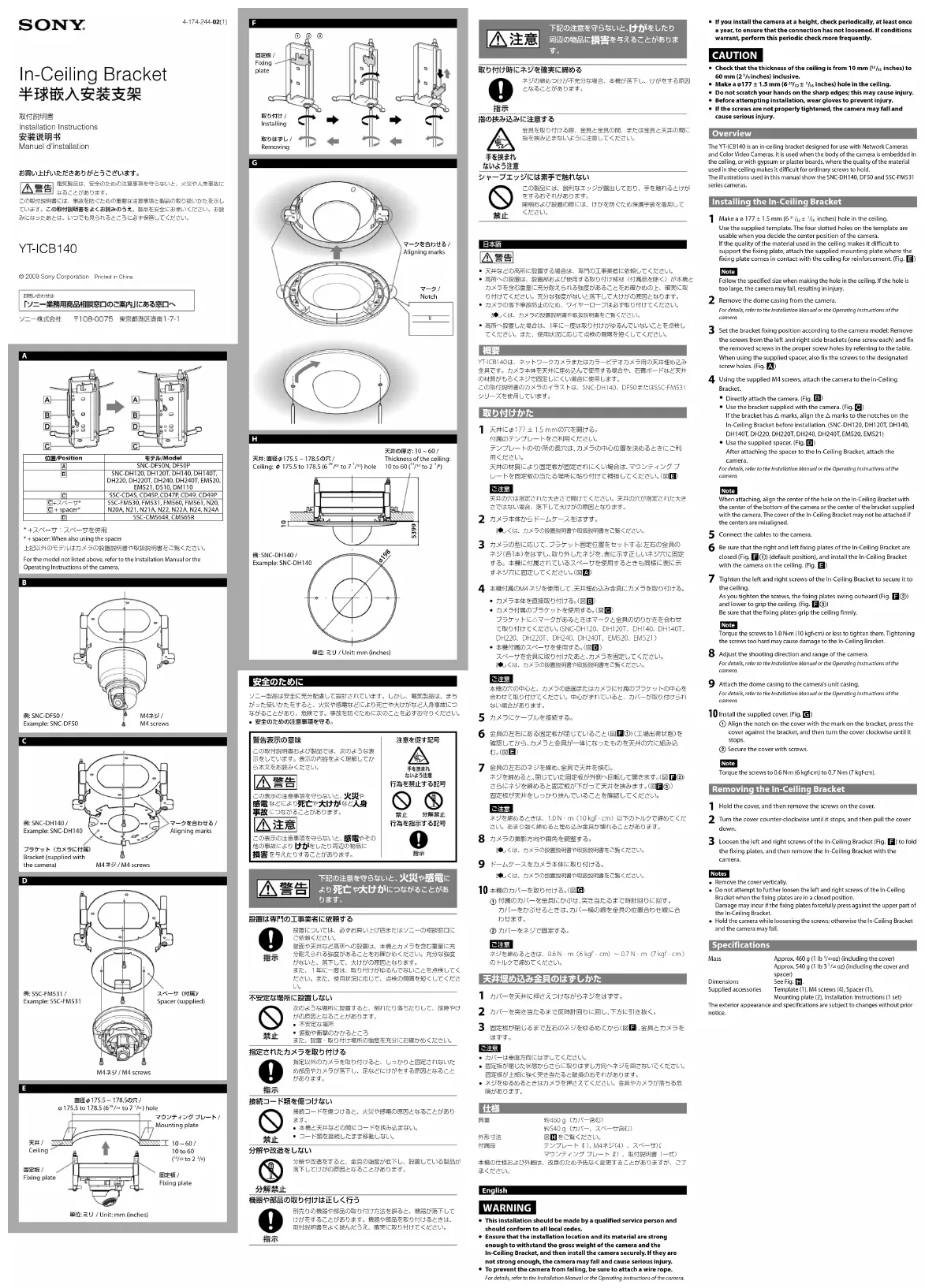

MODE D'EMPLOI YT-ICB140 SONY

Manuel d'installation

位置/Position	モデル/Model
A	SNC-DF50N, DF50P
B	SNC-DH120, DH120T, DH140, DH140T, DH220, DH220T, DH240, DH240T, EM520, EM521, DS10, DM110
C	SSC-CD45, CD45P, CD47P, CD49, CD49P
C+スペーサ*	SSC-FM530, FM531, FM560, FM561, N20, N20A, N21, N21A, N22, N22A, N24, N24A
C+ spacer*
D	SSC-CM564R, CM565R

* + スペーサ : スペーサを併用

If the bracket has marks, align the marks to the notches on the In-Ceiling Bracket before installation. (SNC-DH120, DH120T, DH140,

DH140T, DH220, DH220T, DH240, DH240T, EM520, EM521)

• Use the supplied spacer. (Fig. D)

位置/Posutub /Modelle 型号 A SNC-DF50N, DF50P B SNC-DH120, DH120T, DH140, DH140T, DH220, DH220T, DH240, DH240T, EM520, EM521, DS10, DM110 C SSC-CD45, CD47P, CD49, CD49P C +垫片 C + entretoise* SSC-FMS30, FM531, FM560, FM561, N20, N20A, N21, N21A, N22, N22A, N24, N24A D SSC-CMS64R, CM565R

*+垫片：也使用垫片时
* + entretoise : si vous utilisez également l'entretoise
对于上表未列机型，请参阅摄像机的安装手册或使用说明书。
Si le modèle n'est pas indiqué dans la liste ci-dessus, reportez-vous au Manuel d'installation ou au Mode d'emploi de la caméra.

B

例: SNC-DF50 / Exemple : SNC-DF50 M4 螺丝 / Vis M4

C

例：SNC-DH140/ Exemple : SNC-DH140 支架（摄像机附带）/ Support (fourni avec la caméra) M4 螺丝 / Vis M4 对准标记 / Repères d'alignement

D

φ 175.5 至 178.5 孔/ Trou de a 175,5 à 178,5 (6-2)/32 à 7 1/32) 安装板 / Plaque de montage 10 至 60/ 10 à 60 (4/32 à 2 1/4) 天花板 / Plafond 固定板 / Plaque de fixation 固定板 / Plaque de fixation 单位：mm/Unité : mm (pouces)

F

① ② 固定板/ Plaquede fixation ③ 安装/ Pose 拆卸/ Retrait

G

对准标记/ Repères d'alignement 缺口/ Encoche

H

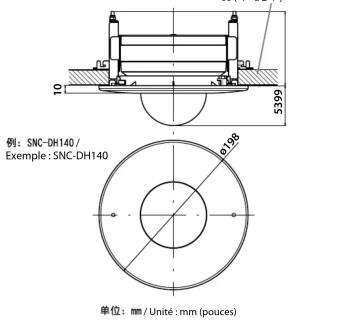

天花板： 175.5 至 178.5 孔/ Plafond : Trou de 175,5 à 178,5 (6 ^29/s2 à 7 ^1/s2 ) 天花板的厚度：10 至 60/ Epaisseur du plafond : 10 à 60 ( ^13/s2 à 2 ^3/s )

例: SNC-DH140 / Exemple : SNC-DH140 单位: mm / Unité : mm (pouces)

缺口。（SNC-DH120、DH120T、DH140、DH140T、DH220、DH220T、DH240、DH240T、DH500、DH501）

DH240、DH240T、EM520、EM521

- Cette installation doit être réalisée par du personnel qualifié et doit se conformer à toutes les réglementations locales.

- Assurez-vous que l'emplacement et le support d'installation sont suffisamment solides pour supporter le poids de la caméra et celui du support de fixation, puis installez correctement la caméra. En cas de résistance insuffisante, la camera risque de tomber et de provoquer des blessures graves.

- Veillez à fixer un câble métallique pour éviter toute chute de la caméra.

Pour plus de détails, reportez-vous au Manuel d'installation ou au Mode d'emploi de la caméra.

- Si vous installez la caméra en hauteur, effectuez une verification régulièrement, au moins une fois par an, afin de vous assurer que l'ensemble n'est pas desserré. Dans la mesure du possible, effectuez cette vérification plus fréquemment.

ATTENTION

- Vérifiez que l'épaisseur du plafond est comprise entre 10 mm ( ^13/32 pouces) et 60 mm (2 ^3/8 pouces).

- Percez un trou de 177 ± 1,5 mm ( 6^31/_32 ± 1/16 pouces) dans le plafond. - Ne passez pas les mains sur les bords coupants car vous pourriez vous blesser.

- Avant de procéder à l'installation, enfilez des gants pour prévenir toute blessure.

- Si les vis ne sont pas bien serrées, la caméra risque de tomber et de provoquer de graves blessures.

Présentation

Le support YT-ICB140 est un support de fixation au plafond conçu pour être utilisé avec les caméras réseau et les caméras vidéo couleur. Ce support est nécessaire lorsque le corps de la caméra est incrusté dans le plafond ou lorsque des plaques de plâtre sont utilisées et que la qualité du matériau entrant dans la composition du plafond rend difficile la tenue de vis ordinaires. Les illustrations de ce manuel représentent les modèles de caméra SNC-DH140, DF50 et SSC-FM531.

Mise en place du support de fixation au plafond

1 Percez un trou de 177 ± 1,5 mm ( 6^31/32 ±^1/16 pouces) de diamètre dans le plafond.

Utilisez le modèle fourni. Vous pouvez utiliser les quatre trous du modèle si vous choisissez la position centrale de la caméra. Si la qualité du matériau utilisé pour le plafond ne permet pas de soutenir aisément la plaque de fixation, attachez la plaque de montage fournie à l'endroit où la plaque de fixation entre en contact avec le plafond afin de la renforcer. (Fig. E)

Remarque

Respectez la taille spécifiée lors du perçage du trou au plafond. Si le trou est trop grand, la caméra risque de tomber, ce qui pourrait entraîner des blessures.

2 Retirez le dôme de la caméra.

Pour plus de détails, reportez-vous au Manuel d'installation ou au Mode d'emploi de la caméra.

3 Réglez la position de fixation du support selon le modèle de la caméra : Retirez les vis des supports latéraux gauche et droit (une vis chacun), insérez ensuite ces vis dans les orifices appropriés en vous reportant au tableau. Si vous utilisez l'entretoise fournie, insérez aussi les vis dans les orifices prévus à cet effet. (Fig. A)

4 A l'aide des vis M4 fournies, attachez la caméra au support de fixation au plafond.

• Fixez directement la caméra. (Fig. B)

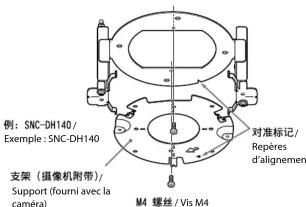

- Utilisez le support fourni avec la caméra. (Fig. C)

Si le support possède des repères , alignez les repères sur les encoches du support de fixation au plafond avant l'installation. (SNC-DH120, DH120T, DH140, DH140T, DH220, DH220T, DH240, DH240T, EM520, EM521)

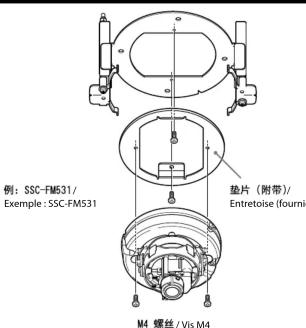

• Utilisez l'entretoise fournie. (Fig. D)

Une fois l'entretoise attachée au support de fixation au plafond, installez la caméra.

Pour plus de détails, reportez-vous au Manuel d'installation ou au Mode d'emploi de la caméra.

Remarque

Lors de la fixation, alignez le centre de l'orifice du support de fixation au plafond avec le centre de la partie inférieure de la camera ou le centre du support fourni avec la camera. Il est possible que le couvercle du support de fixation au plafond ne puisse pas être fixé si les centres sont mal alignés.

5 Reliez les câbles à la caméra.

6 Veillez à ce que les plaques de fixation droite et gauche du support de fixation au plafond soient fermées (Fig. F ①) (position par défaut), puis installez le support de fixation avec la caméra au plafond. (Fig. E)

7 Resserrez les vis droite et gauche du support de fixation au plafond pour le fixer fermement au plafond.

Lorsque vous serrez les vis, les plaques de montage basculent vers l'extérieur (Fig. F ②) et s'abaissent pour adhérer au plafond. (Fig. F ③) Assurez-vous que les plaques de fixation adhérent solidement au plafond.

Remarque

Le couple de serrage des vis doit être de 1,0 N·m (10 kgf·cm) au maximum. Un couple de serrage trop élevé risque d'endommager le support de fixation au plafond.

8 Réglez l'orientation de la prise de vue et la portée de la caméra. Pour plus de détails, reportez-vous au Manuel d'installation ou au Mode d'emploi de la caméra.

9 Fixez correctement le dôme à la caméra.

Pour plus de détails, reportez-vous au Manuel d'installation ou au Mode d'emploi de la caméra.

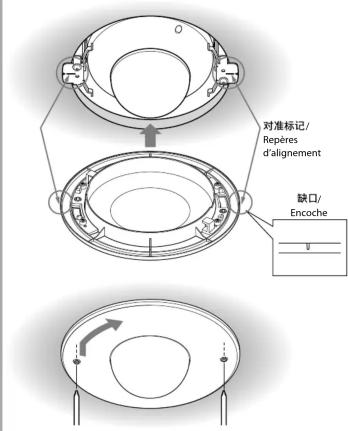

10 Installez le couvercle fourni. (Fig.G)

① Alignez l'encoche du couvercle avec le repère du support, poussez le couvercle contre le support et tournez le couvercle dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête. ② Fixez le couvercle à l'aide des vis.

Remarque

Serrez les vis à un couple de 0,6 N·m (6 kgf·cm) à 0,7 N·m (7 kgf·cm).

Dépose du support de fixation au plafond

1 Maintenez le couvercle, puis retirez les vis de celui-ci.

2 Tournez à fond le couvercle dans le sens inverse des aiguilles d'une montre, puis abaissez-le.

3 Desserrez les vis gauche et droite du support encastrable au plafond (Fig. F) afin de plier les plaques de montage, puis retirez le support encastrable au plafond avec la caméra.

Remarques

• Retirez le cache verticalement

- N'essayez pas de desserrer davantage les vis gauche et droite du support de fixation au plafond lorsque les plaques de fixation sont en position fermée. Une pression trop importante des plaques de fixation sur la partie supérieure du support de fixation au plafond risque de provoquer des dégâts.

- Maintenez bien la caméra lorsque vous desserrez les vis, sinon le support de fixation au plafond et la caméra risquent de tomber.
