1 (power) indicator3 Table des Matières

• VESA et DDC sont des marques commerciales de Video Electronics Standard Association. ENERGY STAR est une marque déposée aux Etats-Unis.• Tous les autres noms de produits mentionnés dans le présent mode d’emploi peuvent être des marques commerciales ou des marques commerciales déposées de leurs sociétés respectives.
• Les symboles “” et “” ne sont pas mentionnés systématiquement dans le présent mode d’emploi.

Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Identification des composants et des commandes . . . . . . . . . . . . . . 5 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 1re étape: Raccordez le moniteur à votre ordinateur. . . . . . . . . . . . 6 2e étape: Branchez le cordon d’alimentation. . . . . . . . . . . . . . . . . . 6 3e étape: Mettez le moniteur et l’ordinateur sous tension . . . . . . . . 6 Sélection de la langue d’affichage des menus (LANGUAGE) . . . . . 7 Sélection du signal d’entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Réglage automatique de la taille et du centrage de l’image . . . . . . . 7 Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8 Pilotage par menus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Réglage de la luminosité et du contraste . . . . . . . . . . . . . . . . . . . . . 9 Réglage de la taille de l’image (TAILLE/CENTRE). . . . . . . . . . . . . 10 Réglage du centrage de l’image (TAILLE/CENTRE) . . . . . . . . . . . 10 Agrandir ou réduire l’image (ZOOM) . . . . . . . . . . . . . . . . . . . . . . . 10 Réglage de la forme de l’image (GEOMETRIE). . . . . . . . . . . . . . . 10 Réglage de la convergence (CONVERGENCE) . . . . . . . . . . . . . . 11 Réglage de la qualité de l’image (ECRAN). . . . . . . . . . . . . . . . . . . 11 Réglage des couleurs de l’image (COULEUR). . . . . . . . . . . . . . . . 12 Réglages supplémentaires (OPTION) . . . . . . . . . . . . . . . . . . . . . . 13 Réinitialisation des réglages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .14 Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Si de fines lignes apparaissent à l’écran (fils d’amortissement) . . . 15 Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Fonction d’autodiagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i4 Précautions Avertissement sur le raccordement à la source d’alimentation Utilisez un cordon d’alimentation approprié en fonction de la tension d’alimentation secteur locale.

• Avant de débrancher le cordon d’alimentation, attendez au moins 30 secondes après avoir actionné le commutateur d’alimentation de manière à permettre la décharge de l’électricité statique à la surface de l’écran.

• Après que le courant a été branché, l’écran est démagnétisé pendant environ 2 secondes. Cela génère un puissant champ magnétique autour de l’encadrement métallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d’enregistrement magnétique, bandes et disquettes à l’écart du moniteur. Installation N’installez pas le moniteur dans les endroits suivants:

• sur des surfaces molles (moquette, nappe, etc.) ou à proximité de tissus (rideaux, tentures, etc.) qui risquent d’obstruer les orifices de ventilation

• à proximité de sources de chaleur comme des radiateurs ou des conduits d’air, ni dans un endroit directement exposé au rayonnement solaire

• sujet à de fortes variations de température

• soumis à des vibrations ou à des chocs mécaniques

• sur une surface instable

• à proximité d’appareils générant un champ magnétique comme un transformateur ou des lignes à haute tension

• à proximité de ou sur une surface métallique chargée électriquement Entretien

• Nettoyez l’écran à l’aide d’un chiffon doux. Si vous utilisez un produit nettoyant pour vitres, n’utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêtement de l’écran.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l’écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bille ou un tournevis. Ce type de contact risque en effet de rayer le tube image.

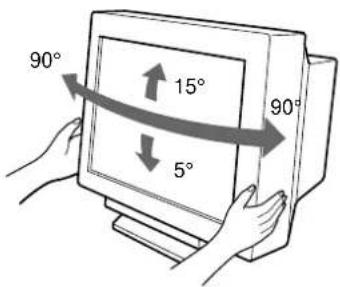

• Nettoyez le châssis, le panneau et les commandes à l’aide d’un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l’alcool ou du benzène. Transport Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d’emballage et les matériaux de conditionnement d’origine. Utilisation du support pivotant Ce moniteur peut être réglé suivant les angles précisés ci-dessous. Pour faire pivoter le moniteur verticalement et horizontalement, maintenez-le des deux mains par la base. L’appareil doit être installé à proximité d’une prise murale aisément accessible. Exemple de types de fiches pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA uniquement 90°

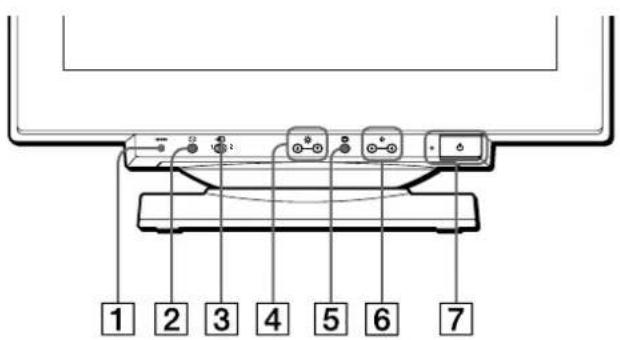

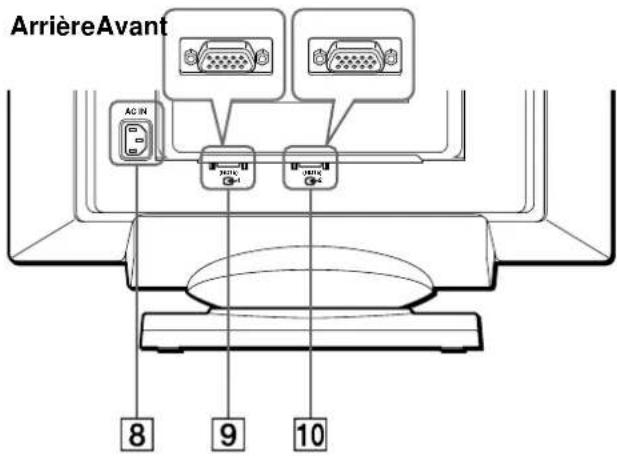

Identification des composants et des commandes Pour plus de détails, reportez-vous au pages indiquées entre parenthèses. 1 Touche 0 (réinitialisation) (page 14) Cette touche réinitialise les réglages aux valeurs par défaut. 2 Touche ASC (taille et centrage automatiques) (page 7) Cette touche ajuste automatiquement la taille et le centrage de l’image. 3 Commutateur t (entrée) (page 7) Ce commutateur sélectionne le signal d’entrée vidéo ENTREE 1 (connecteur d’entrée vidéo 1: y1) ou ENTREE 2 (connecteur d’entrée vidéo 2: y2). 4 Touches (luminosité) m/M (page 9) Ces touches activent le menu LUMINOSITE/CONTRASTE et servent de touches m/M pour la sélection de paramètres de menu. 5 Touche (menu) (page 9) Cette touche affiche le menu principal. 6 Touches 6 (contraste) </, (page 9) Ces touches affichent le menu LUMINOSITE/CONTRASTE et servent de touches </, pour le réglage. 7 Commutateur et indicateur 1 (alimentation) (pages 6, 14, 18) Cette touche met le moniteur sous et hors tension. L’indicateur d’alimentation s’allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s’allume en orange lorsque le moniteur se trouve en mode d’économie d’énergie. 8 Connecteur AC IN (page 6) Ce connecteur assure l’alimentation du moniteur. 9 Connecteur d’entrée vidéo 1 (HD15) (y1) (page 6) Ce connecteur assure l’entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

• DDC (Display Data Channel) est une norme de VESA. q; Connecteur d’entrée vidéo 2 (HD15) (y2) (page 6) Ce connecteur assure l’entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation. L’assignation des broches est la même que sous le point 9 ci-dessus.

ArrièreAvant Broche n° Signal 1 Rouge 2Vert (Synchronisation sur le vert) 3Bleu 4ID (Masse) 5 Masse DDC* 6 Masse rouge 7 Masse vert 8 Masse bleu 9 DDC +5 V* 10 Masse 11 ID (Masse) 12 Données bidirectionnelles (SDA)* 13 Synchro H 14 Synchro V 15 Données d’horloge (SCL)*

Installation Ce moniteur fonctionne avec des plates-formes tournant à des fréquences horizontales comprises entre 30 et 121 kHz. 1re étape:Raccordez le moniteur à votre ordinateur Le moniteur et l’ordinateur étant hors tension, connectez le câble de signal vidéo au connecteur d’entrée vidéo du moniteur et à la sortie vidéo de l’ordinateur. Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risqueriez de les plier.

• Lorsque vous branchez le câble de signal vidéo, vérifiez l’alignement du connecteur HD15. Ne forcez pas le connecteur dans le mauvais sens, car vous risquez sinon de plier les broches. 2e étape:Branchez le cordon d’alimentation Le moniteur et l’ordinateur étant hors tension, raccordez d’abord le cordon d’alimentation correspondant à votre tension secteur locale au moniteur, puis à une prise de courant. 3e étape:Mettez le moniteur et l’ordinateur sous tension Mettez d’abord le moniteur sous tension et puis l’ordinateur. L’installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l’image. Si aucune image n’apparaît à l’écran

• Vérifiez si le moniteur est correctement raccordé à l’ordinateur.

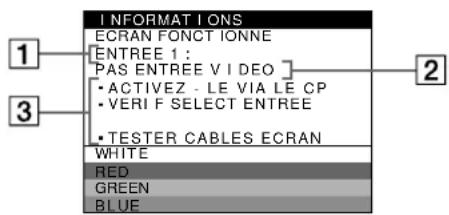

• Si l’indication PAS ENTREE VIDEO apparaît à l’écran, suivez les messages affichés (page 15).

• Si vous remplacez un ancien moniteur par ce modèle et si l’indication HORS PLAGE DE BALAYAGE apparaît à l’écran, rebranchez l’ancien moniteur. Ajustez ensuite la carte graphique de l’ordinateur de façon à ce que la fréquence horizontale soit comprise entre 30 et 121 kHz et la fréquence verticale entre 48 et 160 Hz. Pour plus d’informations sur les messages affichés à l’écran, reportez-vous à la section “Symptômes et remèdes” à la page 16. AC IN(HD15) (HD15)

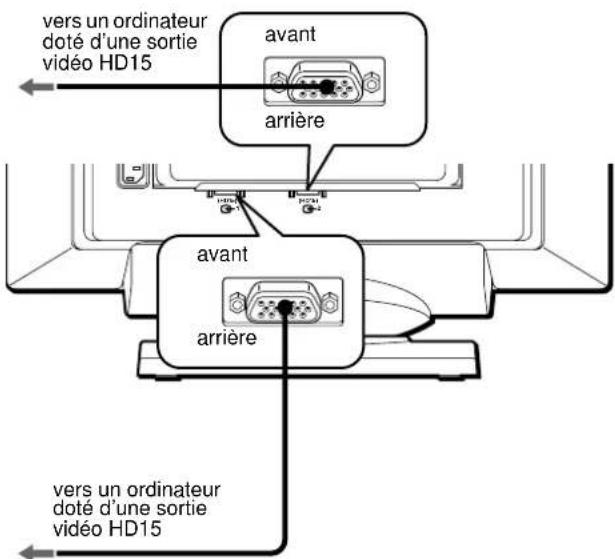

avant vers un ordinateur doté d’une sortie vidéo HD15 vers un ordinateur doté d’une sortie vidéo HD15 arrière avant arrière AC IN(HD15) (HD15)

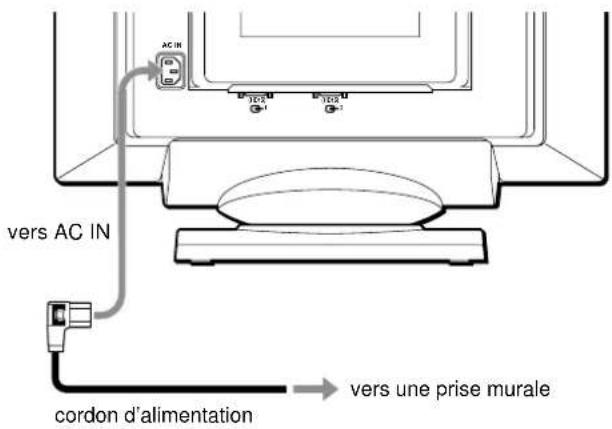

vers AC IN vers une prise murale cordon d’alimentation7

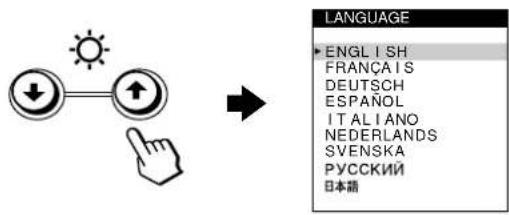

Sélection de la langue d’affichage des menus (LANGUAGE) Les écrans de menu peuvent être affichés en français, anglais, allemand, espagnol, italien, néerlandais, suédois, russe et japonais. La sélection par défaut est l’anglais. 1 Appuyez sur la touche . Voir page 9 pour plus d’informations sur l’utilisation de la touche . 2 Appuyez sur les touches m/M pour mettre LANGUAGE en évidence et appuyez de nouveau sur la touche .Voir page 9 pour plus d’informations sur l’utilisation des touches m/M. 3 Appuyez sur les touches m/M pour sélectionner une langue.• ENGLISH: Anglais• FRANÇAIS• DEUTSCH: Allemand• ESPAÑOL: Espagnol• ITALIANO: Italien• NEDERLANDS: Néerlandais• SVENSKA: Suédois•: Russe• : JaponaisPour quitter le menuAppuyez une fois sur la touche pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n’actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.Pour restaurer l’anglais Appuyez sur la touche 0 (réinitialisation) pendant que le menu LANGUAGE est affiché à l’écran. Sélection du signal d’entrée Vous pouvez raccorder deux ordinateurs à ce moniteur à l’aide des connecteurs d’entrée vidéo 1 (y1) et 2 (y2). Pour sélectionner l’un des deux ordinateurs, utilisez le commutateur t.Réglez le commutateur t.Le connecteur sélectionné apparaît à l’écran pendant 3 secondes.“ENTREE 1” (connecteur d’entrée vidéo 1: y1) ou “ENTREE 2” (connecteur d’entrée vidéo 2: y2) apparaît à l’écran.RemarqueSi aucun signal n’est entré via le connecteur sélectionné, l’indication PAS ENTREE VIDEO apparaît à l’écran. Au bout de quelques secondes, le moniteur passe en mode d’économie d’énergie. Si cela se produit, commutez l’autre connecteur. Réglage automatique de la taille et du centrage de l’image Vous pouvez aisément ajuster l’image pour qu’elle remplisse l’écran jusqu’aux bords en appuyant sur la touche (taille et centrage automatiques).Appuyez sur la touche .L’image remplit automatiquement l’écran.Remarques• Cette fonction est destinée à être utilisée avec un ordinateur capable d’afficher une image plein écran. Il se peut qu’elle ne fonctionne par correctement si la couleur d’arrière-plan est foncée ou si l’image entrée ne remplit pas l’écran jusqu’aux bords.

• Les images d’un rapport hauteur/largeur de 5:4 (résolution: 1280 × 1024, 1600 × 1280) sont affichées suivant leur résolution réelle et ne remplissent pas l’écran jusqu’aux bords.• L’image affichée se déplace pendant quelques secondes lorsque vous appuyez sur la touche . Il ne s’agit pas d’un dysfonctionnement.SORT I RTA I LLE /CENTREGEOMETR I ECONVERGENCEECRANCOULEURLANGUAGEOPT I ON MENU

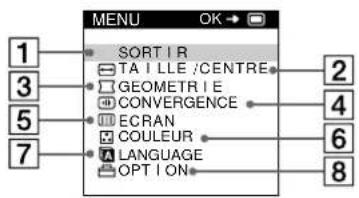

Personnalisation de votre moniteur Vous pouvez effectuer de multiples réglages sur votre moniteur à l’aide des écrans de menu. Pilotage par menus Appuyez sur la touche pour afficher le MENU principal sur votre écran. Utilisez les touches m/M et pour sélectionner l’un des menus suivants. Voir page 9 pour plus d’informations sur l’utilisation des touches m/M et . x Affichage du signal d’entrée en cours Les fréquences horizontale et verticale du signal d’entrée en cours sont affichées dans le MENU principal. Si le signal correspond à l’un des modes présélectionnés de ce moniteur, la résolution est également affichée. 1 SORTIR Sélectionne SORTIR pour quitter le menu. 2 TAILLE/CENTRE (page 10) Sélectionne le menu TAILLE/ CENTRE pour régler la taille et le centrage de l’image ainsi que le zoom. 3 GEOMETRIE (page 10) Sélectionne le menu GEOMETRIE pour régler la rotation et la forme de l’image. 4 CONVERGENCE (page 11) Sélectionne le menu CONVERGENCE pour régler la convergence horizontale et verticale de l’image. 5 ECRAN (page 11) Sélectionne le menu ECRAN pour ajuster la qualité de l’image. Vous pouvez ajuster l’alignement et l’effet de suppression du moiré. SORT I RTA I LLE /CENTREGEOMETR I ECONVERGENCEECRANCOULEURLANGUAGEOPT I ON MENU

CONVERGENCEPURETECOULEUR ECRAN 6 COULEUR (page 12) Sélectionne le menu COULEUR pour régler la température de couleur de l’image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du moniteur aux couleurs d’une image imprimée. 7 LANGUAGE (page 7) Sélectionne LANGUAGE pour choisir la langue d’affichage des menus. 8 OPTION (page 13) Sélectionne OPTION pour régler les options du moniteur. Les options comprennent:

• démagnétisation de l’écran

• changement de la position des écrans de menu

• verrouillage des commandes S IMPLE EXPERT s BGR5000K 6500K 930 K050 K00RESTAURERCOULEUR ONCOULEURENGL I SHFRANÇAISDEUTSCHESPAÑOLITALIANONEDERLANDSSVENSKALANGUAGEDEGAUSS OPT ION MENU SORT I RTA I LLE /CENTREGEOMETR I ECONVERGENCEECRANCOULEURLANGUAGEOPT I ON 68.7kHz/ 85Hz 1024x 768

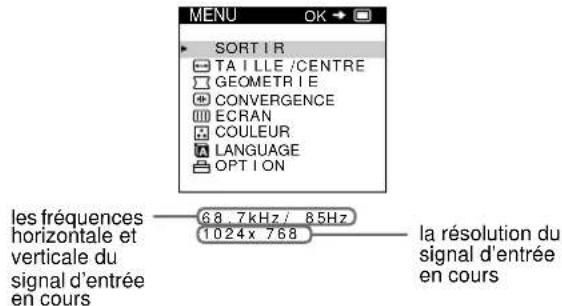

les fréquences horizontale et verticale du signal d’entrée en cours la résolution du signal d’entrée en cours9

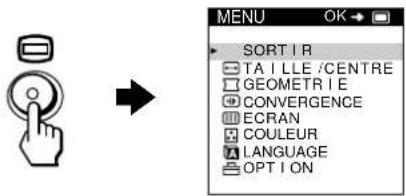

x Utilisation des touches , m/M, et </, 1 Affichez le MENU principal. Appuyez sur la touche pour afficher le MENU principal sur votre écran. 2 Sélectionnez le menu que vous voulez régler. Appuyez sur les touches m/M pour mettre en évidence le menu de votre choix. Appuyez sur la touche pour sélectionner le paramètre de menu. 3 Réglez le menu. Appuyez sur les touches m/M pour sélectionner le paramètre de réglage voulu. Appuyez sur les touches </, pour procéder au réglage. 4 Quittez le menu. Appuyez une fois sur la touche pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n’actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ. x Réinitialisation des réglages Appuyez sur la touche 0 (réinitialisation). Voir page 14 pour plus d’informations sur la réinitialisation des réglages. Réglage de la luminosité et du contraste Les réglages de la luminosité et du contraste sont effectués au moyen d’un menu LUMINOSITE/CONTRASTE séparé.Ces réglages sont enregistrés dans la mémoire pour les signaux transmis via le connecteur d’entrée sélectionné. 1 Appuyez sur les touches (luminosité) m/M ou 6 (contraste) </,. Le menu LUMINOSITE/CONTRASTE apparaît à l’écran. 2 Appuyez sur les touches (luminosité) m/M pour régler la luminosité ( ) et sur les touches 6 (contraste) </, pour régler le contraste (6). Si vous utilisez le mode sRGB Si vous avez sélectionné le mode sRGB dans le menu COULEUR, le menu LUMINOSITE/CONTRASTE apparaît à l’écran.Pour plus d’informations sur l’utilisation du mode sRGB, voir “Réglage des couleurs de l’image (COULEUR)” à la page 12.Le menu disparaît automatiquement au bout d’environ 3 secondes.

26 26LUMINOSI TE / CONTRASTE56 76sRGB : 56 76LUMINOS I TE /CONTRASTE10 Réglage de la taille de l’image (TAILLE/CENTRE) Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours. 1 Appuyez sur la touche . Le MENU principal apparaît à l’écran. 2 Appuyez sur les touches m/M pour mettre TAILLE/CENTRE en évidence et appuyez de nouveau sur la touche . Le menu TAILLE/CENTRE apparaît à l’écran. 3 Appuyez d’abord sur les touches m/M pour sélectionner pour le réglage horizontal ou pour le réglage vertical. Appuyez ensuite sur les touches </, pour régler la taille. Réglage du centrage de l’image (TAILLE/CENTRE) Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours. 1 Appuyez sur la touche . Le MENU principal apparaît à l’écran. 2 Appuyez sur les touches m/M pour mettre TAILLE/CENTRE en évidence et appuyez de nouveau sur la touche . Le menu TAILLE/CENTRE apparaît à l’écran. 3 Appuyez d’abord sur les touches m/M pour sélectionner pour le réglage horizontal ou pour le réglage vertical. Appuyez ensuite sur les touches </, pour régler le centrage. Agrandir ou réduire l’image (ZOOM) Ce réglage est enregistré dans la mémoire pour le signal d’entrée en cours. 1 Appuyez sur la touche . Le MENU principal apparaît à l’écran. 2 Appuyez sur les touches m/M pour mettre TAILLE/CENTRE en évidence et appuyez de nouveau sur la touche . Le menu TAILLE/CENTRE apparaît à l’écran. 3 Appuyez sur les touches m/M pour sélectionner (zoom) et ensuite sur les touches </, pour agrandir ou réduire l’image. Remarque Le réglage s’arrête lorsque la plage de réglage horizontal ou vertical atteint sa valeur limite maximum ou minimum. Réglage de la forme de l’image (GEOMETRIE) Les réglages GEOMETRIE vous permettent de régler la rotation et la forme de l’image. Le réglage de la rotation est enregistré dans la mémoire pour tous les signaux d’entrée. Tous les autres réglages sont enregistrés dans la mémoire pour le signal d’entrée en cours. 1 Appuyez sur la touche . Le MENU principal apparaît à l’écran. 2 Appuyez sur les touches m/M pour mettre GEOMETRIE en évidence et appuyez de nouveau sur la touche . Le menu GEOMETRIE apparaît à l’écran. 3 Appuyez d’abord sur les touches m/M pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches </, pour effectuer le réglage. Sélectionnez Pour faire pivoter l’image élargir ou rétrécir les côtés de l’image décaler les côtés de l’image vers la gauche ou la droite régler la largeur de l’image dans le haut de l’écran décaler l’image vers la gauche ou la droite dans le haut de l’écran11

Réglage de la convergence (CONVERGENCE) Les réglages CONVERGENCE vous permettent de régler la qualité de l’image en contrôlant la convergence. La convergence est l’alignement des signaux de couleur rouge, vert et bleu. Si vous voyez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence. Ces réglages sont enregistrés dans la mémoire pour tous les signaux d’entrée. 1 Appuyez sur la touche . Le MENU principal apparaît à l’écran. 2 Appuyez sur les touches m/M pour mettre CONVERGENCE en évidence et appuyez de nouveau sur la touche . Le menu CONVERGENCE apparaît à l’écran. 3 Appuyez d’abord sur les touches m/M pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches </, pour effectuer le réglage. Réglage de la qualité de l’image (ECRAN) Les réglages ECRAN vous permettent de régler la qualité de l’image en contrôlant le moiré et l’alignement.

• Si les couleurs sont irrégulières dans les angles de l’écran, réglez l’alignement.

• Si des motifs elliptiques ou ondulatoires apparaissent à l’écran, supprimez le moiré. Les réglages SUPPRIMER MOIRE et REGLAGE MOIRE sont enregistrés dans la mémoire pour le signal d’entrée en cours. Tous les autres réglages sont enregistrés dans la mémoire pour tous les signaux d’entrée. 1 Appuyez sur la touche . Le MENU principal apparaît à l’écran. 2 Appuyez sur les touches m/M pour mettre ECRAN en évidence et appuyez de nouveau sur la touche . Le menu ECRAN apparaît à l’écran. 3 Appuyez d’abord sur les touches m/M pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches </, pour effectuer le réglage.

• Le moiré est comme une interférence naturelle qui produit des lignes douces ondulatoires sur votre écran. Le moiré peut apparaître à la suite d’interférences entre le motif de l’image à l’écran et le motif de luminophores du moniteur. Remarque L’image peut devenir floue lorsque SUPPRIMER MOIRE est réglé sur ON. Sélectionnez Pour décaler horizontalement les ombres rouges ou bleues décaler verticalement les ombres rouges ou bleues TOP

décaler verticalement les ombres rouges ou bleues dans le haut de l’écran BOT

décaler verticalement les ombres rouges ou bleues dans le bas de l’écran Sélectionnez Pour PURETE COULEUR réduire au minimum les irrégularités des couleurs dans l’angle supérieur gauche de l’écran. PURETE COULEUR réduire au minimum les irrégularités des couleurs dans l’angle supérieur droit de l’écran. PURETE COULEUR réduire au minimum les irrégularités des couleurs dans l’angle inférieur gauche de l’écran. PURETE COULEUR réduire au minimum les irrégularités des couleurs dans l’angle inférieur droit de l’écran. SUPPRIMER MOIRE* activer (ON) ou désactiver (OFF) la fonction de suppression du moiré. (REGLAGE MOIRE) apparaît dans le menu si vous sélectionnez ON. REGLAGE MOIRE régler le degré de suppression du moiré jusqu’à ce que le moiré ait été réduit au minimum. Exemple de moiré12 Réglage des couleurs de l’image (COULEUR) Les réglages COULEUR vous permettent d’ajuster la température des couleurs de l’image en changeant le niveau des couleurs des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est basse et bleuâtres lorsque la température est élevée. Ce réglage s’avère bien pratique pour faire correspondre les couleurs du moniteur aux couleurs d’une image imprimée. 1 Appuyez sur la touche . Le MENU principal apparaît à l’écran. 2 Appuyez sur les touches m/M pour mettre COULEUR en évidence et appuyez de nouveau sur la touche . Le menu COULEUR apparaît à l’écran. 3 Appuyez sur les touches </, pour sélectionner le mode de réglage. Il existe trois types de modes de réglage, SIMPLE, EXPERT et sRGB. 4 Appuyez d’abord sur les touches m/M pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches </, pour effectuer le réglage. Procédez au réglage du mode sélectionné en suivant les instructions ci-dessous. Mode SIMPLE

Appuyez d’abord sur les touches m/M pour sélectionner la rangée de température de couleur 1 et appuyez ensuite sur les touches </, pour sélectionner une température de couleur. Les températures de couleur présélectionnées sont 5000K, 6500K et 9300K. Etant donné que le réglage par défaut est 9300K, les blancs passent d’une teinte bleuâtre à une nuance rougeâtre lorsque la température est abaissée à 6500K et 5000K. 2 Si nécessaire, ajustez finement la température de couleur. Appuyez d’abord sur les touches m/M pour sélectionner la rangée de température de couleur 2 et appuyez ensuite sur les touches </, pour ajuster finement la température de couleur. Si vous ajustez finement la température de couleur, les nouveaux réglages de la couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre 1 du menu change selon la séquence suivante.

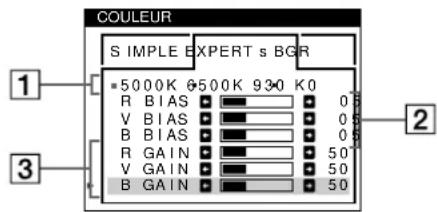

• [9300K]t[3] Mode EXPERT Vous pouvez effectuer des réglages additionnels plus détaillés des couleurs en sélectionnant le mode EXPERT. 1 Appuyez sur les touches m/M pour sélectionner la rangée de température de couleur 1 et appuyez ensuite sur les touches </, pour sélectionner une température de couleur. 2 Appuyez sur les touches m/M pour sélectionner le paramètre de réglage 2, et appuyez ensuite sur les touches </, pour ajuster BIAS (niveau de noir). Ce paramètre ajuste les zones foncées d’une image. 3 Appuyez sur les touches m/M pour sélectionner le réglage 3, et appuyez ensuite sur les touches </, pour ajuster GAIN (niveau de blanc). Ce paramètre ajuste les zones claires d’une image. Vous pouvez régler les composantes R (rouge), V (verte) et B (bleue) du signal d’entrée lorsque vous effectuez des changements aux paramètres 2 et 3. Si vous ajustez finement la température de couleur, les nouveaux réglages de couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre 1 du menu change selon la séquence suivante.

• [9300K]t[3] Réglage de la température de couleur pour chacun des connecteurs d’entrée vidéo Vous pouvez ajuster finement la température de couleur en mode SIMPLE ou EXPERT pour chacun des connecteurs d’entrée vidéo (ENTREE 1 et ENTREE 2). 1 Sélectionnez le même mode de réglage et la même température de couleur dans le menu COULEUR pour les entrées ENTREE 1 et ENTREE 2. 2 Ajustez finement la température des couleurs dans chaque menu pour ENTREE 1 et ENTREE 2. Les réglages sont enregistrés dans la mémoire pour chacun des connecteurs ENTREE 1 et ENTREE 2. Pour plus d’informations sur la sélection du connecteur, voir page 7. 5000K 6500K 930 K0 50 K00 S IMPLE EXPERT s BGR RESTAURER COULEUR ON COULEUR 5000K 6500K 930 K0 R BIAS 05 V BIAS 05 B BIAS 05 RGAIN 05 VGAIN 05 BGAIN 05 S IMPLE EXPERT s BGR COULEUR13

Mode sRGB Le réglage de couleur sRGB est un protocole d’espace couleur standard conçu pour corréler les couleurs affichées et imprimées des systèmes informatiques compatibles avec sRGB. Pour ajuster les couleurs suivant le profil sRGB, sélectionnez simplement le mode sRGB dans le menu COULEUR. Pour pouvoir afficher correctement les couleurs sRGB (γ =2,2, 6500K), vous devez cependant configurer votre ordinateur suivant le profil sRGB et ajuster la luminosité ( ) et le contraste (6) suivant les numéros affichés dans le menu. Pour plus d’informations sur la façon de changer les réglages de la luminosité ( ) et du contraste (6), voir page 9. Remarque Votre ordinateur et les autres appareils raccordés (une imprimante, par exemple) doivent être compatibles avec sRGB. Restaurer les couleurs via les menus SIMPLE ou sRGB Les couleurs de la plupart des moniteurs d’affichage tendent à perdre graduellement leur éclat après plusieurs années d’utilisation. La fonction RESTAURER COULEUR des menus SIMPLE et sRGB vous permet de restaurer les couleurs aux niveaux de qualité par défaut d’origine. Les explications ci- dessous présentent comment restaurer les couleurs du moniteur via le menu SIMPLE. 1 Appuyez sur les touches </, pour sélectionner le mode SIMPLE ou sRGB. 2 Appuyez d’abord sur les touches m/M pour sélectionner (RESTAURER COULEUR) et appuyez ensuite sur la touche ,. L’image disparaît tandis que les couleurs sont restaurées (environ 2 secondes). Après que les couleurs ont été restaurées, l’image réapparaît à l’écran. Remarques

• Avant d’utiliser cette fonction, le moniteur doit se trouver en mode de fonctionnement normal (indicateur d’alimentation vert allumé) depuis au moins 30 minutes. Si le moniteur passe en mode d’économie d’énergie, vous devez ramener le moniteur en mode de fonctionnement normal et attendre 30 minutes pour que le moniteur soit prêt. Il se peut que vous deviez ajuster les réglages d’économie d’énergie de votre ordinateur de manière à garder le moniteur en mode de fonctionnement normal pendant au moins 30 minutes. Si le moniteur n’est pas prêt, le message suivant apparaît.

• Le moniteur peut progressivement perdre sa capacité à exécuter cette fonction en raison du vieillissement naturel du tube image. Réglages supplémentaires (OPTION) Vous pouvez démagnétiser (dégausser) manuellement le moniteur, changer la position des menus et verrouiller les commandes. 1 Appuyez sur la touche . Le MENU principal apparaît à l’écran. 2 Appuyez sur les touches m/M pour mettre OPTION en évidence et appuyez de nouveau sur la touche . Le menu OPTION apparaît à l’écran. 3 Appuyez sur les touches m/M pour sélectionner le paramètre de réglage voulu. Procédez au réglage du paramètre sélectionné en suivant les instructions ci-dessous. Démagnétisation de l’écran L’écran du moniteur est automatiquement démagnétisé à la mise sous tension. Pour démagnétiser manuellement l’écran, appuyez d’abord sur les touches m/M pour sélectionner (DEGAUSS). Appuyez ensuite sur la touche ,. L’écran est démagnétisé pendant environ 2 secondes. Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Changement de la position d’affichage des écrans de menu Changez la position du menu s’il bloque une image à l’écran. Pour changer la position d’affichage des écran de menu, appuyez d’abord sur les touches m/M pour sélectionner (POSITION H OSD) pour le réglage horizontal ou sur (POSITION V OSD) pour le réglage vertical. Appuyez ensuite sur les touches </, pour déplacer les menus. Verrouillage des commandes Pour protéger les données de réglage en verrouillant les commandes, appuyez d’abord sur les touches m/M pour sélectionner (MENU VERROUILLE). Appuyez ensuite sur la touche , pour sélectionner ON. Seuls le commutateur 1 (alimentation), et les paramètres SORTIR et (MENU VERROUILLE) du menu OPTION restent opérationnels. Si d’autres paramètres sont sélectionnés, le symbole apparaît à l’écran. Pour désactiver le verrouillage des commandes Répétez la procédure ci-dessus et réglez (MENU VERROUILLE) sur OFF. :56 :76 POUR s BGR S IMPLE EXPERT s BGR RESTAURERCOULEUR ONCOULEUR5000K 6500K 930 K050 K00EN MARCHEAPRES CHAUFFA EG S IMPLE EXPERT s BGR RESTAURERCOULEURCOULEUR14 Réinitialisation des réglages Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche 0 (réinitialisation) pour réinitialiser les réglages. Réinitialisation d’un seul paramètre de réglage Utilisez les touches , m/M pour sélectionner le paramètre de réglage que vous voulez réinitialiser et appuyez ensuite sur la touche 0 (réinitialisation). Réinitialisation de toutes les données de réglage pour le signal d’entrée en cours Appuyez sur la touche 0 (réinitialisation) lorsqu’aucun menu n’est affiché à l’écran. Attention que les paramètres suivants ne sont pas réinitialisés par cette méthode:

• langue d’affichage des menus (page 7)

• mode de réglage dans le menu COULEUR (SIMPLE, EXPERT, sRGB) (page 12)

• position d’affichage des menus (page 13)

• verrouillage des commandes (page 13) Réinitialisation de toutes les données de réglage pour tous les signaux d’entrée Maintenez la touche 0 (réinitialisation) enfoncée pendant au moins deux secondes. Remarque La touche 0 (réinitialisation) ne fonctionne pas lorsque (MENU VERROUILLE) est réglé sur ON

Caractéristiques techniques Fonction d’économie d’énergie Ce moniteur satisfait aux critères d’économie d’énergie VESA,

TAR et NUTEK. Si aucun signal n’est reçu par le moniteur en provenance de l’ordinateur raccordé, le moniteur réduira automatiquement sa consommation d’énergie comme illustré ci-dessous.

• Lorsque votre ordinateur entre en mode “inactif’, le signal d’entrée vers le moniteur est coupé et l’indication “PAS ENTREE VIDEO” apparaît à l’écran. Au bout de quelques secondes, le moniteur passe en mode d’économie d’énergie. Mode d’alimentation Consommation d’énergie L’indicateur 1 (alimentation) fonctionnement normal ≤ 145 W vert inactif* ≤ 3 W orange hors tension Approx. 0 W désactivé15

Dépannage Consultez cette section avant de faire appel au service d’assistance technique. Si de fines lignes apparaissent à l’écran (fils d’amortissement) Les lignes que vous apercevez sur votre écran sont une caractéristique normale des moniteurs Trinitron et ne constituent donc pas un dysfonctionnement. Il s’agit de l’ombre des fils d’amortissement employés pour stabiliser la grille d’ouverture qui sont le plus facilement visibles lorsque l’arrière-plan de l’écran est clair (généralement blanc). La grille d’ouverture est l’élément essentiel qui rend les tubes image Trinitron uniques en permettant le passage d’une plus grande quantité de lumière vers l’écran, ce qui garantit une image plus lumineuse et plus finement détaillée. Messages affichés à l’écran Si le signal d’entrée en présente aucune anomalie, l’un des messages suivants apparaît à l’écran. Si l’indication PAS ENTREE VIDEO apparaît à l’écran 1 Le connecteur sélectionné Ce message indique le connecteur sélectionné (ENTREE 1 ou ENTREE 2). 2 La condition du signal d’entrée

Indique qu’aucun signal n’est entré, ou qu’aucun signal n’est entré via le connecteur sélectionné. 3 Les remèdes Un ou plusieurs des messages suivants peuvent apparaître sur l’écran.

• Si ACTIVEZ-LE VIA LE PC apparaît à l’écran, appuyez sur une touche quelconque du clavier de l’ordinateur et vérifiez si la carte graphique de votre ordinateur est complètement enfoncée dans la fente de bus correcte.

• Si VERIF SELECT ENTREE apparaît à l’écran, changez le signal d’entrée (page 7).

• Si TESTER CABLES ECRAN apparaît à l’écran, vérifiez si le moniteur est correctement raccordé à l’ordinateur (page 6). Si HORS PLAGE DE BALAYAGE apparaît à l’écran 1 Le connecteur sélectionné et les fréquences du signal d’entrée en cours Ce message indique le connecteur sélectionné (ENTREE 1 ou ENTREE 2). Si le moniteur reconnaît les fréquences du signal d’entrée en cours, les fréquences horizontale et verticale sont également affichées. 2 La condition du signal d’entrée

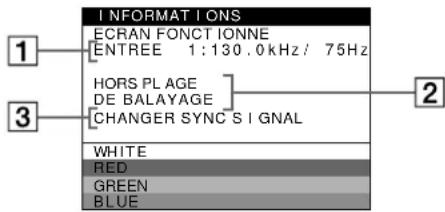

HORS PLAGE DE BALAYAGE

Indique que le signal entré n’est pas supporté par les spécifications du moniteur. 3 Les remèdes CHANGER SYNC SIGNAL apparaît à l’écran. Si vous remplacez un ancien moniteur par ce moniteur, rebranchez l’ancien moniteur. Ajustez ensuite la carte graphique de l’ordinateur sur une fréquence horizontale comprise entre 30 et 121 kHz et une fréquence verticale entre 48 et 160 Hz. Pour plus d’informations, voir “Symptômes et remèdes” à la page 16. Fils d’amortissementECRAN FONCT IONNEENTREE 1 :PAS ENTREE V I DEOACTIVEZ - LE VIA LE CPVERI F SELECT ENTREETESTER CABLES ECRANWH I T E RED GREEN BLUE

1:130.0kHz/ H57z HORS PL AGEDE BALAYAGECHANGER SYNC S I GNALWH I T E RED GREEN BLUE

Symptômes et remèdes Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé. Utilisez la fonction d’autodiagnostic (page 18) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu. Symptôme Vérifiez Pas d’image Si l’indicateur 1 (alimentation) ne s’allume pas

• Vérifiez si le cordon d’alimentation est correctement branché.

• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”. Si le message PAS ENTREE VIDEO apparaît à l’écran ou si l’indicateur 1 (alimentation) est allumé en orange ou alterne entre le vert et l’orange

• Vérifiez si le réglage du commutateur t est correct (page 7).

• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas pliées ou enfoncées. xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• L’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche quelconque du clavier de l’ordinateur.

• Vérifiez si l’ordinateur est sous tension (“on”).

• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus correcte. Si les messages PAS ENTREE VIDEO et TESTER CABLES ECRAN apparaissent sur l’écran ou si l’indicateur 1 (alimentation) est allumé en orange ou alterne entre le vert et l’orange

• Vérifiez si le câble de signal vidéo est correctement raccordé et si toutes les fiches sont fermement enfichées sur leurs prises (page 6).

• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas pliées ou enfoncées.

• Vérifiez si le réglage du commutateur t est correct (page 7). xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus correcte. Si le message HORS PLAGE DE BALAYAGE apparaît à l’écran xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la plage de fréquence comme suit. Horizontale: 30 à 121 kHz Verticale: 48 à 160 Hz Si aucun message ne s’affiche et si l’indicateur 1 (alimentation) est vert ou clignote en orange

• Activez la fonction d’autodiagnostic (page 18). L’image scintille, sautille, oscille ou est brouillée

• Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes fluorescentes ou des téléviseurs.

• Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximité du moniteur.

• Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.

• Faites pivoter le moniteur de 90° vers la gauche ou la droite. xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte graphique.

• Assurez-vous que le mode graphique et la fréquence du signal d’entrée sont supportés par ce moniteur. Même si la fréquence est comprise dans la plage adéquate, il arrive que certaines cartes vidéo présentent une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.

• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible. L’image est floue • Ajustez la luminosité et le contraste (page 9).

• Démagnétisez le moniteur* (page 13).

• Si SUPPRIMER MOIRE est réglé sur ON, il se peut que l’image devienne floue. Réduisez l’effet de suppression du moiré ou réglez SUPPRIMER MOIRE sur OFF (page 11). Des images fantômes apparaissent

• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

• Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.17

• Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de souffle peut se faire entendre, mais il ne s’agit pas d’un dysfonctionnement. Affichage de la désignation, du numéro de série et de la date de fabrication de ce moniteur. Pendant que le moniteur reçoit un signal vidéo, appuyez sur la touche et maintenez-la enfoncée pendant au moins cinq secondes pour afficher la case d’informations relatives à ce moniteur. Si le problème persiste, appelez votre technicien d’entretien et communiquez-lui les informations suivantes.

• Désignation du modèle: GDM-5402

• Marque et spécifications de votre ordinateur et de votre carte graphique. L’image n’est pas centrée ou de taille incorrecte

• Appuyez sur la touche (page 7).

• Ajustez la taille (page 10) ou le centrage (page 10) de l’image. Attention que certains modes vidéo ne remplissent pas l’écran jusqu’aux bords. Les bords de l’image sont incurvés

• Ajustez la géométrie (page 10). Un motif ondulatoire ou elliptique (moiré) est visible

• Mettez SUPPRIMER MOIRE sur ON et ajustez le degré de suppression de moiré jusqu’à ce que le moiré ait été réduit au minimum (page 11). xProblèmes causés par l’ordinateur ou tout autre appareil raccordé

• Changez le motif de votre bureau. Les couleurs ne sont pas uniformes

• Démagnétisez le moniteur* (page 13). Si vous placez à côté du moniteur un appareil qui génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du moniteur, il se peut que les couleurs perdent leur uniformité.

• Ajustez l’alignement (page 11). Le blanc n’est pas blanc • Ajustez la température de couleur (page 12). Les lettres et les lignes sont soulignées d’une ombre rouge ou bleue

• Ajustez la convergence (page 11). Les touches du moniteur sont inopérantes ( apparaît sur l’écran)

• Si la fonction de verrouillage des commandes est réglée sur ON, réglez-la sur OFF (page 13). La fonction RESTAURER COULEURS est inopérante

• Avant d’utiliser cette fonction, le moniteur doit se trouver en mode de fonctionnement normal (indicateur d’alimentation vert allumé) depuis au moins 30 minutes. Pour plus d’informations sur l’utilisation de la fonction RESTAURER COULEUR, voir page 13.

• Ajustez les réglages du mode d’économie d’énergie de l’ordinateur de façon à garder le moniteur en mode de fonctionnement normal pendant plus de 30 minutes.

• Le moniteur peut progressivement perdre sa capacité à exécuter cette fonction en raison du vieillissement naturel du tube image. Un souffle est audible juste après la mise sous tension

• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsqu’il est mis sous tension, le moniteur est automatiquement démagnétisé pendant deux secondes. Symptôme Vérifiez 5000K 6500K 930 K050 K00EN MARCHEAPRES CHAUFFA EG S IMPLE EXPERT s BGR RESTAURERCOULEURCOULEURSER NO 1234567MODEL GDM 5402MANUFACTURED : 1999-52INFORMATIONSExemple b18 Fonction d’autodiagnostic Ce moniteur est équipé d’une fonction d’autodiagnostic. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l’écran devient blanc et l’indicateur 1 (alimentation) s’allume en vert ou clignote en orange. Si l’indicateur 1 (alimentation) s’allume en orange, c’est que l’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche quelconque du clavier. Si l’indicateur 1 (alimentation) est allumé en vert

Débranchez les fiches des connecteurs d’entrée vidéo 1 et 2 ou mettez le(s) ordinateur(s) connecté(s) hors tension. 2 Appuyez deux fois sur la touche 1 (alimentation) pour mettre le moniteur hors et sous tension. 3 Appuyez sur la touche , pendant 2 secondes avant que le moniteur passe en mode d’économie d’énergie. Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c’est que le moniteur fonctionne correctement. Reconnectez les câbles d’entrée vidéo et vérifiez la condition de votre (vos) ordinateur(s). Si la barre de couleur n’apparaît pas, c’est probablement en raison d’une défaillance du moniteur. Informez votre technicien d’entretien de la condition du moniteur. Si l’indicateur 1 (alimentation) clignote en orange Appuyez deux fois sur la touche 1 (alimentation) pour mettre le moniteur hors et puis sous tension. Si l’indicateur 1 (alimentation) s’allume en vert, c’est que le moniteur fonctionne correctement. Si l’indicateur 1 (alimentation) clignote toujours, c’est probablement parce qu’il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l’indicateur 1 (alimentation) et informez votre technicien d’entretien de la condition du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de votre carte vidéo. Spécifications Tube cathodique Pas d’ouverture de grille de 0,24 mm 21 pouces mesurés en diagonale Déflexion de 90 degrés Trinitron FD Taille de l’image affichée Approx. 403,8 × 302,2 mm (l/h) Zone de visualisation de 19,8" Résolution maximum Horizontale: 1600 points Verticale: 1200 ligne Zone d’image standard Approx. 388 × 291 mm (l/h)

Approx. 364 × 291 mm (l/h) Fréquence de déflexion* Horizontale: 30 à 121 kHz Verticale: 48 à 160 Hz Tension/courant d’entrée 100 à 240 V, 50 – 60 Hz, 2,0 – 1,0 A Consommation électrique Approx. 145 W Dimensions Approx

• Condition de synchronisation horizontale et verticale

• La largeur de synchronisation horizontale doit être supérieure à 4,8% de la durée horizontale totale ou 0,8 µs, suivant la valeur la plus grande.

• La largeur de suppression horizontale doit être supérieure à 2,3 µsec.

• La largeur de suppression verticale doit être supérieure à 450 µsec. ** Si le signal d’entrée est compatible avec la Generalized Timing Formula (GTF), la fonction GTF du moniteur fournit automatiquement une image optimale pour l’écran. La conception et les spécifications sont sujettes à modifications sans préavis.
