Type de produit	Moniteur CRT Trinitron FD
Marque	Sony
Modèle	GDM-5410
Catégorie	Moniteur informatique
Technologie d'affichage	Trinitron à grille d'ouverture, 0,24 mm
Diagonale de l'écran	21 pouces (53,3 cm)
Zone d'affichage	403,8 x 302,2 mm (19,8 pouces)
Résolution recommandée	1280 x 1024 pixels
Fréquence horizontale	30 - 121 kHz
Fréquence verticale	48 - 160 Hz
Connecteurs d'entrée	1 x 13W3 (RGB), 1 x HD15 (VGA)
Alimentation	100 - 240 V AC, 50/60 Hz, 2,0 - 1,0 A
Consommation électrique	≤ 160 W (normal), ≤ 3 W (veille), < 1 W (arrêt)
Dimensions (L x H x P)	501 x 498 x 498 mm
Poids	Environ 32 kg
Fonctions principales	Menus OSD, réglages géométrie, convergence, couleur, zoom, dégaussage, économie d'énergie, mode sRGB, autocentrage
Réglages d'image	Luminosité, contraste, taille, centrage, géométrie, convergence, couleur, moiré
Économie d'énergie	Conforme VESA DPMS, ENERGY STAR, NUTEK
Nettoyage	Chiffon doux, pas de solvants agressifs
Sécurité	Conforme MPR II, décharge statique : attendre 30 s après arrêt
Normes	TCO'99 (en option), VESA DDC
Accessoires inclus	Câble d'alimentation, couvercle arrière
Entretien du tube	Dégaussage automatique à chaque mise sous tension
Réparabilité	Réinitialisation usine par touche dédiée

FOIRE AUX QUESTIONS - GDM5410 SONY

Pourquoi mon écran reste noir et l'indicateur d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que le commutateur d'alimentation est en position 'on'. Si le problème persiste, testez une autre prise secteur.

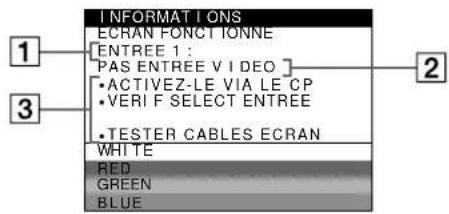

Que faire si le message 'PAS ENTREE VIDEO' s'affiche ?

Assurez-vous que le bon connecteur d'entrée est sélectionné (touche ENTREE). Vérifiez les broches du câble video, qu'elles ne soient pas pliées. Testez le câble avec un autre ordinateur.

Comment régler la taille et le centrage de l'image ?

Appuyez sur la touche ASC pour un réglage automatique. Pour un réglage manuel, utilisez le menu TAILLE/CENTRE via la touche MENU.

Pourquoi des lignes fines horizontales sont visibles sur l'écran ?

Ce sont les fils d'amortissement du tube Trinitron, c'est normal. Ils sont plus visibles sur fond clair.

Comment nettoyer l'écran sans l'abîmer ?

Utilisez un chiffon doux et sec. Pour les taches, humidifiez légèrement avec de l'eau. N'utilisez jamais de produits nettoyants agressifs, d'alcool ou de benzène.

Que faire si l'image scintille ou saute ?

Éloignez les sources de champs magnétiques (haut-parleurs, lampes). Changez l'orientation du moniteur ou ajustez la fréquence de rafraîchissement dans les paramètres de l'ordinateur.

Comment restaurer les couleurs d'origine après plusieurs années ?

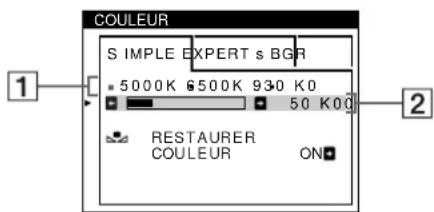

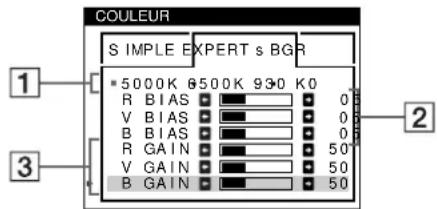

Utilisez la fonction RESTAURER COULEUR dans le menu COULEUR (mode SIMPLE ou sRGB). Le moniteur doit être allumé depuis au moins 30 minutes en mode normal.

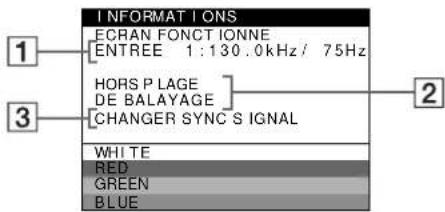

Le message 'HORS PLAGE DE BALAYAGE' apparaît, que faire ?

Ce message indique que la fréquence du signal d'entrée n'est pas supportée. Ajustez la carte graphique pour que la fréquence horizontale soit entre 30 et 121 kHz et la verticale entre 48 et 160 Hz.

Comment déverrouiller les touches du moniteur si elles sont bloquées ?

Allez dans le menu OPTION, sélectionnez MENU VERROUILLE et réglez-le sur OFF.

Pourquoi un bruit de souffle se fait-il entendre à la mise sous tension ?

C'est le bruit du cycle de démagnétisation automatique qui dure environ 2 secondes. C'est normal.

MODE D'EMPLOI GDM5410 SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes : SPÉCIFICATIONS

Type de fiche : Fiche Nema 5-15 broches

Type SVT ou SJT, minimum 3,5

18 AWG

Longueur maximale : 15 pieds

Tension minimale : 7 A, 125 V

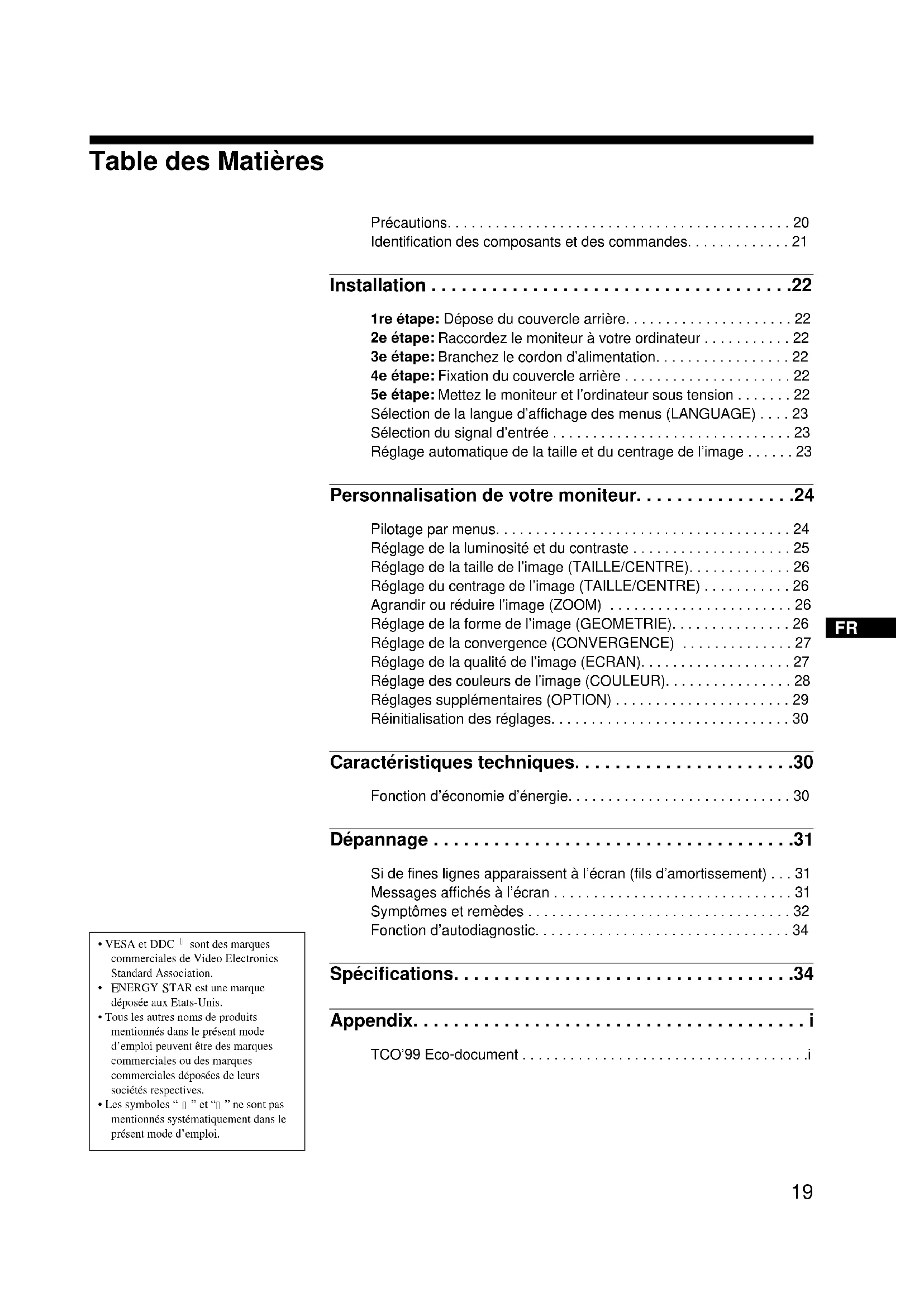

Identification des composants et des commandes. 21

Installation 22

1re étape : Dépose du couvercle arrêté. 22

2e étape : Raccordez le moniteur à votre ordinateur 22

3e étape : Branchez le cordon d'alimentation. 22

4e étape : Fixation du couvercle arrêté 22

5e étape : Mettez le moniteur et l'ordinateur sous tension 22

Sélection de la langue d'affichage des menus (LANGUAGE) 23

Sélection du signal d'entrée 23

Réglage automatique de la taille et du centrage de l'image 23

Personnalisation de votre moniteur 24

Pilotage par menus 24

Réglage de la luminosité et du contraste 25

Réglage de la taille de l'image (TAILLE/CENTRE) 26

Réglage du centrage de l'image (TAILLE/CENTRE) 26

Agrandir ou réduire l'image (ZOOM) 26

Réglage de la forme de l'image (GÉOMÉTRIE) 26

Réglage de la convergence (CONVERGENCE) 27

Réglage de la qualité de l'image (ÉCRAN) 27

Réglage des couleurs de l'image (COULEUR) 28

Réglages supplémentaires (OPTION) 29

Réinitialisation des réglages. 30

Caractéristiques techniques. 30

Fonction d'économie d'énergie. 30

Dépannage 31

Si de fines lignes apparaissent à l'écran (fils d'amortissement) . . . 31

Messages affichés à l'écran 31

Symptômes et remèdes 32

Fonction d'autodiagnostic. 34

Spécifications. 34

Annexe.

TCO'99 Eco-document

• VESA et DDC II sont des marques commerciales de Video Electronics Standard Association.
• ENERGY STAR est une marque déposée aux États-Unis. Tous les autres noms de produits mentionnés dans le présent mode d'emploi peuvent être des marques commerciales ou des marques commerciales déposées de leurs sociétés respectives.
• Les symboles " [ ] et " [ ] ne sont pas mentionnés systématiquement dans le présent mode d'emploi.

Précautions

Avertissement sur le raccordement à la source d'alimentation

Utilisez un cordon d'alimentation approprié en fonction de la tension d'alimentation secteur locale.

115 volts 230 volts

(non fourni sur le câble standard)

Câble CEE-22, prise femelle (tous les câbles d'alimentation)

Etats-Unis, Canada, Taiwan, Corée, Japon	Europe continentale	Royaume-Uni, Irlande	Australie, Nouvelle-Zélande
Type de fiche NEMA S-15P	Type de fiche CEE7/VII (Schuko)	Type de fiche B S 1363	Type de fiche SAA AS 3112
Type de cable SJT	Type de cable HAR(HO5VV-F3G1.0)	Type de cable HAR(HO5VV-F3G1.0)	Type de cable CDB03PLP
Intensité minimale du cable 10 A/125 V 18/3AWG	Intensité min. du cable 10 A/250 V	Intensité min. du cable 10 A/250 V	Intensité min. du cable 10 A/250 V
Longueur du cable 2 m (+/- 0,1 m)	Longueur du cable 2,5 m (+/- 0,1 m)	Longueur du cable 2,5 m (+/- 0,1 m)	Longueur du cable 2,5 m (+/- 0,1 m)
Agrément de sécurité UL/CSA	Agrément de sécurité HAR	Agrément de sécurité BSI, ASTA	Agrément de sécurité Ministère de l'Energie de Nouvelle Galles du Sud

Le bloc d'alimentation universel fonctionne partout; le moniteur se règle automatiquement si vous utilisez le câble et la fiche d'alimentation appropriés en fonction de la tension secteur locale.

• Avant de débrancher le cordon d'alimentation, attendez au moins 30 secondes après avoir actionné le commutateur d'alimentation de manière à permettre la décharge de l'électricité statique à la surface de l'écran.
• Après que le courant a été branché, l'écran est démagnétisé pendant environ 2 secondes. Cela génère un puissant champ magnétique autour de l'encadrement métallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d'enregistrement magnétique, bandes et disquettes à l'écart du moniteur.

L'appareil doit être installé à proximité d'une prise murale aisément accessible.

Installation

N'installez pas le moniteur dans les endroits suivants :

• sur des surfaces molles (moquette, nappe, etc.) ou à proximité de tissus (rideaux, tentures, etc.) qui risquent d'obstruer les orifices de ventilation
• à proximité de sources de chaleur comme des radiateurs ou des conduits d'air, ni dans un endroit directement exposé au rayonnement solaire
• sujet à de fortes variations de température
• soumis à des vibrations ou à des chocs mécaniques
• sur une surface instable
• à proximité d'appareils générant un champ magnétique comme un transformateur ou des lignes à haute tension
• à proximité de ou sur une surface métallique chargée électriquement

Entretien

• Nettoyez l'écran à l'aide d'un chiffon doux. Si vous utilisez un produit nettoyant pour vitres, n'utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêtement de l'écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bille ou un tournevis. Ce type de contact risque en effet de rayer le tube image.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l'alcool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d'emballage et les matériaux de conditionnement d'origine.

Ne soulevez pas ce moniteur en le saisissant par le couvercle arrêté comme illustré ci-dessous, car le couvercle arrêté risque sinon de se détacher.

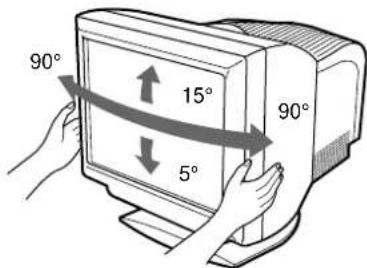

Utilisation du support pivotant

Ce moniteur peut être réglé suivant les angles précisés ci-dessous. Pour faire pivoter le moniteur verticalement et horizontalement, maintenez-le des deux mains par la base.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

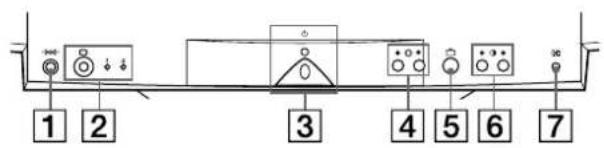

1 Touche (réinitialisation) (page 30)

Cette touche réinitialise les réglages aux valeurs par défaut.

2 Touche (entrée) et indicateurs 1 (13W3)/2 (HD15) (page 23)

Cette touche sélectionne le signal d'entrée vidéo 1 (13W3) ou 2 (HD15).

Chaque fois que vous appuyez sur cette touche, le signal d'entrée et l'indicateur correspondant alternent.

3 Commutateur et indicateur (alimentation) (pages 22, 30, 34)

Cette touche met le moniteur sous et hors tension. L'indicateur d'alimentation s'allume en vert lorsque le moniteur est sous tension et clignote en vert et en ambre ou s'allume en ambre lorsque le moniteur se trouve en mode d'économie d'énergie.

4 Touches (luminosité) ↓/↑ (page 25)

Ces touches activent le menu LUMINOSITÉ/CONTRASTE et servent de touches ↓/↑ pour la sélection de paramètres de menu.

5 Touche (menu) (page 25)

Cette touche affiche le menu principal.

6 Touches (contraste) ↔ (page 25)

Ces touches affichent le menu LUMINOSITÉ/CONTRASTE et servent de touches ↔/→ pour le réglage.

7 Touche ASC (taille et centrage automatiques) (page 23)

Cette touche ajuste automatiquement la taille et le centrage de l'image.

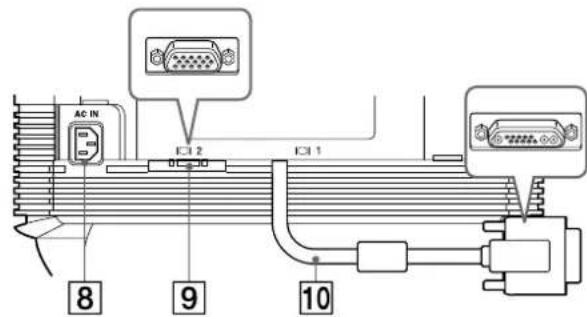

8 Connecteur AC IN (page 22)

Ce connecteur assure l'alimentation du moniteur.

Arrière (avec le couvercle ouvert) Avant

9 Connecteur d'entrée vidéo 2 (HD15) (page 22)

Ce connecteur assure l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

10 Connecteur d'entrée vidéo 1 (13W3) (page 22)

Ce connecteur sert à l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

9 HD15

10 13W3

N° Signal 9	9Signal 10	10
A1 — Rouge
A2 — Vert
A3 — Bleu
1	Rouge	Données d'horloge (SCL)*
2	Vert (Synchronisation sur le vert)	DDC + 5V*
3	Bleu	—
4	ID (masse)	Masse DDC *
5	Masse DDC*	Synchronisation C**
6	Masse rouge	Données bidirectionnelles (SDA)*
7	Masse vcert	Synchronisation V.
8	Masse bleu ID (100	Ω)
9	DDC + 5V*	ID (100 Ω)
10	Masse	Masse
11	ID (masse)	—
12	Données bidirectionnelles (SDA)*	—
13	Synchronisation H.	—
14	Synchronisation V.	—
15	Données d'horloge (SCL)*	—

• DDC (Display Data Channel) est une norme de VESA. ** Les broches ont une double fonction d'entrée de synchronisation combinée et d'entrée de synchronisation H si la synchronisation V est présente sur la broche n° 7.

Installation

Ce moniteur fonctionne avec des plates-formes tournant à des fréquences horizontales comprises entre 30 et 121 kHz.

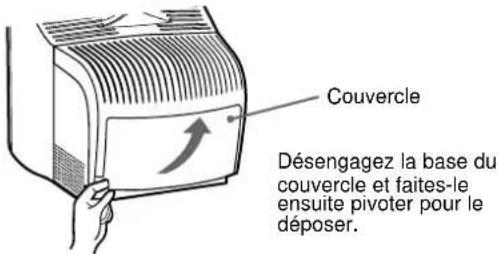

1re étape : Dépose du couvercle arrière

Avant le raccordement, déposez le couvercle arrière du moniteur.

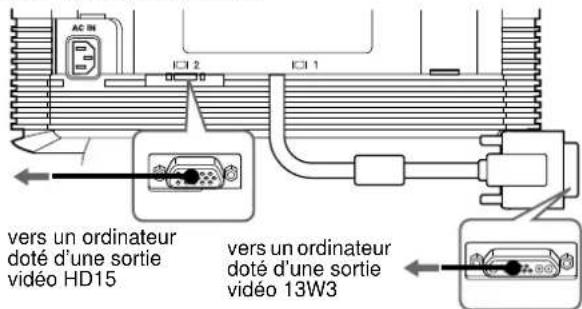

2e étape : Raccordez le moniteur à votre ordinateur

Le moniteur et l'ordinateur étant hors tension, connectez le câble de signal vidéo au connecteur d'entrée vidéo du moniteur et à la sortie vidéo de l'ordinateur.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risqueriez de les plier. Lorsque vous branchez le câble de signal vidéo, vérifiez l'alignement des connecteurs. Ne forcez pas le connecteur dans le mauvais sens, car vous risquez sinon de plier les broches.

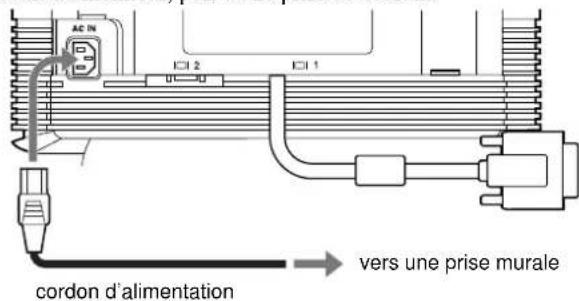

3e étape : Branchez le cordon d'alimentation

Le moniteur et l'ordinateur étant hors tension, raccordez d'abord le cordon d'alimentation correspondant à votre tension secteur locale au moniteur, puis à une prise de courant.

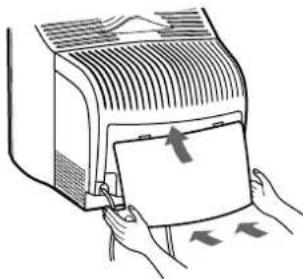

4e étape : Fixation du couvercle arrière

Fixez le couvercle arrière sur le moniteur.

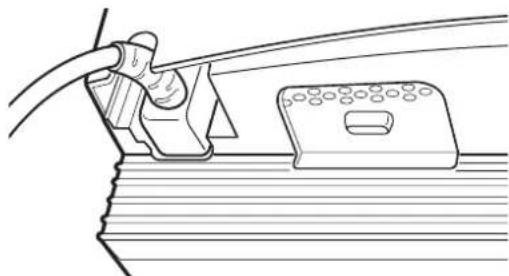

Faites passer le câble d'alimentation secteur dans l'orifice prévu à cet effet à la base du couvercle arrière.

5e étape : Mettez le moniteur et l'ordinateur sous tension

Mettez d'abord le moniteur sous tension, puis l'ordinateur.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

Si aucune image n'apparaît à l'écran

• Vérifiez si le moniteur est correctement raccordé à l'ordinateur.
• Si l'indication PAS D'ENTRÉE VIDÉO apparaît à l'écran, suivez les messages affichés (page 31). Si vous remplacez un ancien moniteur par ce modèle et si l'indication HORS PLAGE DE BALAYAGE apparaît à l'écran, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur de façon à ce que la fréquence horizontale soit comprise entre 30 et 121 kHz et la fréquence verticale entre 48 et 160 Hz.

Pour plus d'informations sur les messages affichés à l'écran, reportez-vous à la section "Symptômes et remèdes" à la page 32.

Sélection de la langue d'affichage des menus (LANGUAGE)

Les écrans de menu peuvent être affichés en français, anglais, allemand, espagnol, italien, néerlandais, suédois, russe et japonais. La sélection par défaut est l'anglais.

1. Appuyez sur la touche

Voir page 25 pour plus d'informations sur l'utilisation de la touche.

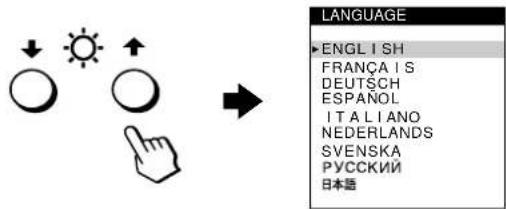

2. Appuyez sur les touches ↓/↑ pour mettre LANGUAGE en évidence et appuyez de nouveau sur la touche

Voir page 25 pour plus d'informations sur l'utilisation des touches ↓/↑.

3. Appuyez sur les touches ↓/↑ pour sélectionner une langue.

• ENGLISH : Anglais, FRANÇAIS : Français
• DEUTSCH : Allemand
• ESPANOL : Espagnol, ITALIANO : Italien
• NEDERLANDS : Néerlandais, SVENSKA : Suédois, РУССКИЙ : Russe, 日本語 : Japonais

Pour quitter le menu

Appuyez une fois sur la touche pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

Pour restaurer l'anglais

Appuyez sur la touche (initialisation) pendant que le menu LANGUAGE est affiché à l'écran.

Sélection du signal d'entrée

Vous pouvez raccorder deux ordinateurs à ce moniteur à l'aide des connecteurs d'entrée vidéo 1 et 2. Pour sélectionner l'un des deux ordinateurs, utilisez la touche

Appuyez sur la touche

Chaque fois que vous appuyez sur cette touche, le signal d'entrée et l'indicateur correspondant alternent.

Lorsque cette touche est enfoncée, ENTREE 2 est sélectionné ; lorsque cette touche n'est pas enfoncée, ENTREE 1 est sélectionné.

ENTREE 1

(connecteur d'entrée vidéo 1)

ENTREE 2

(connecteur d'entrée vidéo 2)

Le connecteur sélectionné apparaît sur l'écran pendant quelques secondes.

"ENTREE 1" (connecteur d'entrée vidéo 1) ou "ENTREE 2" (connecteur d'entrée vidéo 2) apparaît à l'écran.

Remarque

Si aucun signal n'est entré via le connecteur sélectionné, l'indication PAS ENTREE VIDEO apparaît à l'écran. Au bout de quelques secondes, le moniteur passe en mode d'économie d'énergie. Si cela se produit, commutez sur l'autre connecteur.

Réglage automatique de la taille et du centrage de l'image

Vous pouvez aisément ajuster l'image pour qu'elle remplisse l'écran jusqu'aux bords en appuyant sur la touche (Taille et centrage automatiques).

Appuyez sur la touche

L'image remplit automatiquement l'écran.

Remarques

• Cette fonction est destinée à être utilisée avec un ordinateur capable d'afficher une image plein écran. Il se peut qu'elle ne fonctionne pas correctement si la couleur d'arrière-plan est foncée ou si l'image entrée ne remplit pas l'écran jusqu'aux bords.
• Les images d'un rapport hauteur/largeur de 5:4 (résolution : 1280 × 1024, 1600 × 1280) sont affichées suivant leur résolution réelle et ne remplissent pas l'écran jusqu'aux bords. L'image affichée se déplace pendant quelques secondes lorsque vous appuyez sur la touche. Il ne s'agit pas d'un dysfonctionnement.

Personnalisation de votre moniteur

Vous pouvez effectuer de multiples réglages sur votre moniteur à l'aide des écrans de menu.

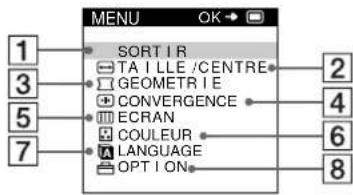

Pilotage par menus

Appuyez sur la touche pour afficher le MENU principal sur votre écran.

Utilisez les touches ↓/↑ et ↓ pour sélectionner l'un des menus suivants. Voir page 25 pour plus d'informations sur l'utilisation des touches ↓/↑ et ↓.

SORTIR

Sélectionne SORTIR pour quitter le menu.

2 TAILLE/CENTRE (page 26)

Sélectionne le menu TAILLE/CENTRE pour régler la taille et le centrage de l'image ainsi que le zoom.

3 GÉOMÉTRIE (page 26)

Sélectionnez le menu GEOMETRIE pour régler la rotation et la forme de l'image.

4 CONVERGENCE (page 27)

Sélectionnez le menu CONVERGENCE pour régler la convergence horizontale et verticale de l'image.

ECRAN (page 27)

Sélectionnez le menu ECRAN pour ajuster la qualité de l'image. Vous pouvez ajuster l'alignement et l'effet de suppression du moiré.

6 COULEUR (page 28)

Sélectionnez le menu COULEUR pour régler la température de couleur de l'image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

7 LANGUAGE (page 23)

Sélectionnez LANGUAGE pour choisir la langue d'affichage des menus.

8 OPTION (page 29)

Sélectionnez OPTION pour régler les options du moniteur. Les options comprennent :

démagnétisation de l'écran - changement de la position des écrans de menu - verrouillage des commandes

■ Affichage du signal d'entrée en cours

Les fréquences horizontale et verticale du signal d'entrée en cours sont affichées dans le MENU principal. Si le signal correspond à l'un des modes préselectionnés de ce moniteur, la résolution est également affichée.

les fréquences horizontale et verticale du signal d'entrée en cours

68.7 kHz / 85 Hz, 1024x768 : résolution du signal d'entrée en cours.

Utilisation des touches □, ↓/↑, et ←/→

1. Affichez le MENU principal.

Appuyez sur la touche □ pour afficher le MENU principal sur votre écran.

2. Sélectionnez le menu que vous voulez régler. Appuyez sur les touches ↓/↑ pour mettre en évidence le menu de votre choix. Appuyez sur la touche □ pour sélectionner le paramètre de menu.

3. Réglez le menu.

Appuyez sur les touches ↓/↑ pour sélectionner le paramètre de réglage voulu. Appuyez sur les touches ←/→ pour procéder au réglage.

4. Quittez le menu.

Appuyez une fois sur la touche □ pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

Réinitialisation des réglages

Appuyez sur la touche (réinitialisation). Voir page 30 pour plus d'informations sur la réinitialisation des réglages.

Réglage de la luminosité et du contraste

Les réglages de la luminosité et du contraste sont effectués au moyen d'un menu LUMINOSITÉ/CONTRASTE séparé. Ces réglages sont enregistrés dans la mémoire pour les signaux transmis via le connecteur d'entrée sélectionné.

1. Appuyez sur les touches (luminosité) ↓/↑ ou (contraste) ←/→. Le menu LUMINOSITÉ/CONTRASTE apparaît à l'écran.

2. Appuyez sur les touches (luminosité) ↓/↑ pour régler la luminosité, et sur les touches (contraste) ←/→ pour régler le contraste.

Si vous utilisez le mode sRGB

Si vous avez sélectionné le mode sRGB dans le menu COULEUR, le menu LUMINOSITE/CONTRASTE apparaît à l'écran.

Pour plus d'informations sur l'utilisation du mode sRGB, voir "Réglage des couleurs de l'image (COULEUR)" à la page 28.

Le menu disparaît automatiquement au bout d'environ 3 secondes.

Réglage de la taille de l'image (TAILLE/CENTRE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1. Appuyez sur la touche MENU. Le menu principal apparaît à l'écran. 2. Appuyez sur les touches ↓/↑ pour mettre TAILLE/CENTRE en évidence et appuyez de nouveau sur la touche MENU. Le menu TAILLE/CENTRE apparaît à l'écran. 3. Appuyez d'abord sur les touches ↓/↑ pour sélectionner le réglage horizontal ou vertical. Appuyez ensuite sur les touches ←/→ pour régler la taille.

Réglage du centrage de l'image (TAILLE/CENTRE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1. Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2. Appuyez sur les touches ↓/↑ pour mettre

TAILLE/CENTRE en évidence et appuyez de nouveau sur la touche MENU.

Le menu TAILLE/CENTRE apparaît à l'écran.

3. Appuyez d'abord sur les touches ↓/↑ pour

Sélectionnez pour le réglage horizontal ou pour le réglage vertical. Appuyez ensuite sur les touches ← / → pour régler le centrage.

Agrandir ou réduire l'image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1. Appuyez sur la touche

Le MENU principal apparaît à l'écran.

2. Appuyez sur les touches ↓ / ↑ pour mettre

TAILLE/CENTRE en évidence et appuyez de nouveau sur la touche

Le menu TAILLE/CENTRE apparaît à l'écran.

3. Appuyez sur les touches ↓ / ↑ pour sélectionner

(zoom) et ensuite sur les touches ← / → pour agrandir ou réduire l'image.

Remarque

Le réglage s'arrête lorsque la plage de réglage horizontal ou vertical

atteint sa valeur limite maximum ou minimum.

Réglage de la forme de l'image (GÉOMÉTRIE)

Les réglages GÉOMÉTRIE vous permettent de régler la rotation et la forme de l'image.

Le réglage de la rotation est enregistré dans la mémoire pour tous les signaux d'entrée. Tous les autres réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la touche. Le MENU principal apparaît à l'écran. 2 Appuyez sur les touches ↓/↑ pour mettre GEOMETRIE en évidence et appuyez de nouveau sur la touche. Le menu GEOMETRIE apparaît à l'écran. 3 Appuyez d'abord sur les touches ↓/↑ pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches ←/→ pour effectuer le réglage.

Sélectionnez Pour
□	faire pivoter l'image
□	élargir ou rétrécir les côts de l'image
□	décaler les côts de l'image vers la gauche ou la droite
□	régler la largeur de l'image dans le haut de l'écran
□	décaler l'image vers la gauche ou la droite dans le haut de l'écran

Réglage de la convergence (CONVERGENCE)

Les réglages CONVERGENCE vous permettent de régler la qualité de l'image en contrôlant la convergence. La convergence est l'alignement des signaux de couleur rouge, vert et bleu. Si vous observez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence. Ces réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Appuyez sur la touche

Le MENU principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour mettre CONVERGENCE en évidence et appuyez de nouveau sur la touche. Le menu CONVERGENCE apparaît à l'écran. 3 Appuyez d'abord sur les touches ↓/↑ pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches ←/→ pour effectuer le réglage.

Sélectionnez Pour
‡‡	décaler horizontally le sombres rouges ou bleues
‡‡	décaler verticalement les ombres rouges ou bleues
‡TOP CONVER V HAUT	décaler verticalement les ombres rouges ou bleues dans le haut de l'écran
‡BOT CONVER V BAS	décaler verticalement les ombres rouges ou bleues dans le bas de l'écran

Réglage de la qualité de l'image (ECRAN)

Les réglages ECRAN vous permettent de régler la qualité de l'image en contrôlant le moiré et l'alignement.

• Si les couleurs sont irrégulières dans les angles de l'écran, réglez l'alignement.
• Si des motifs elliptiques ou ondulatoires apparaissent à l'écran, supprimez le moiré.

Les réglages SUPPRIMER MOIRE et REGLAGE MOIRE sont enregistrés dans la mémoire pour le signal d'entrée en cours. Tous les autres réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Appuyez sur la touche. Le MENU principal apparaît à l'écran. 2 Appuyez sur les touches ↓/↑ pour mettre ECRAN en évidence et appuyez de nouveau sur la touche. Le menu ECRAN apparaît à l'écran. 3 Appuyez d'abord sur les touches ↓/↑ pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches ←/→ pour effectuer le réglage.

Sélectionnez Pour
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle supérieur gauche de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle supérieur droit de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle inférieur gauche de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle inférieur droit de l'écran.
SUPPRIMER MOIRE*	activer (ON) ou désactiver (OFF) la fonction de suppression du moiré. (REGLAGE MOIRE) apparait dans le menu si vous sélectionnez ON.
REGLAGE MOIRE	régrer le degré de suppression du moiré jusqu'à ce que le moiré ait est réduit au minimum.

• Le moiré est comme une interférence naturelle qui produit des lignes douces ondulatoires sur votre écran. Le moiré peut apparaître à la suite d'interférences entre le motif de l'image à l'écran et le motif de luminophores du moniteur.

Exemple de moiré

Remarque

L'image peut devenir floue lorsque SUPPRIMER MOIRE est réglé sur ON.

Réglage des couleurs de l'image (COULEUR)

Les réglages COULEUR vous permettent d'ajuster la température des couleurs de l'image en changeant le niveau des couleurs des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est BASSE et bleuâtres lorsque la température est élevée. Ce réglage s'avère bien pratique pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

1 Appuyez sur la touche. Le MENU principal apparaît à l'écran. 2 Appuyez sur les touches ↓/↑ pour mettre COULEUR en évidence et appuyez de nouveau sur la touche. Le menu COULEUR apparaît à l'écran. 3 Appuyez sur les touches ←/→ pour sélectionner le mode de réglage. Il existe trois types de modes de réglage : SIMPLE, EXPERT et sRGB. 4 Appuyez d'abord sur les touches ↓/↑ pour sélectionner le paramètre de réglage voulu. Appuyez ensuite sur les touches ←/→ pour effectuer le réglage. Procédez au réglage du mode sélectionné en suivant les instructions ci-dessous.

Mode SIMPLE

1 Appuyez d'abord sur les touches ↓/↑ pour sélectionner la rangée de température de couleur 1 et appuyez ensuite sur les touches ←/→ pour sélectionner une température de couleur.

Les températures de couleur présélectionnées sont 5000K, 6500K et 9300K. Étant donné que le réglage par défaut est 9300K, les blancs passent d'une teinte bleuâtre à une nuance rougeâtre lorsque la température est abaissée à 6500K et 5000K.

2 Si nécessaire, ajustez finement la température de couleur.

Appuyez d'abord sur les touches ↓/↑ pour sélectionner la rangée de température de couleur 2 et appuyez ensuite sur les touches ←/→ pour ajuster finement la température de couleur.

Si vous ajustez finement la température de couleur, les nouveaux réglages de la couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre du menu change selon la séquence suivante.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[B

Mode EXPERT

Vous pouvez effectuer des réglages additionnels plus détaillés des couleurs en sélectionnant le mode EXPERT.

1 Appuyez sur les touches ↓/↑ pour sélectionner la rangée de température de couleur ① et appuyez ensuite sur les touches ←/→ pour sélectionner une température de couleur. 2 Appuyez sur les touches ↓/↑ pour sélectionner le paramètre de réglage [2], et appuyez ensuite sur les touches ←/→ pour ajuster BIAS (niveau de noir).

Ce paramètre ajuste les zones foncées d'une image.

3 Appuyez sur les touches ↓ / ↑ pour sélectionner le réglage [3], puis appuyez sur les touches ← / → pour ajuster GAIN (niveau de blanc).

Ce paramètre ajuste les zones claires d'une image.

Vous pouvez régler les composantes R (rouge), V (verte) et B (bleue) du signal d'entrée lorsque vous effectuez des changements aux paramètres [2] et [3].

Si vous ajustez finement la température de couleur, les nouveaux réglages de couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre [1] du menu change selon la séquence suivante.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

Réglage de la température de couleur pour chacun des connecteurs d'entrée vidéo

Vous pouvez ajuster finement la température de couleur en mode SIMPLE ou EXPERT pour chacun des connecteurs d'entrée vidéo (ENTRÉE 1 : 13W3 et ENTRÉE 2 : HD15).

1 Sélectionnez le même mode de réglage et la même température de couleur dans le menu COULEUR pour les entrées ENTRÉE 1 et ENTRÉE 2. 2 Ajustez finement la température des couleurs dans chaque menu pour ENTRÉE 1 et ENTRÉE 2.

Les réglages sont enregistrés dans la mémoire pour chacun des connecteurs ENTRÉE 1 et ENTRÉE 2.

Pour plus d'informations sur la sélection du connecteur, voir page 23.

Mode sRGB

Le réglage de couleur sRGB est un protocole d'espace couleur standard conçu pour corréler les couleurs affichées et imprimées des systèmes informatiques compatibles avec sRGB. Pour ajuster les couleurs suivant le profil sRGB, sélectionnez simplement le mode sRGB dans le menu COULEUR. Pour pouvoir afficher correctement les couleurs sRGB (γ = 2,2, 6500K), vous devez cependant configurer votre ordinateur suivant le profil sRGB et ajuster la luminosité (♀) et le contraste (♂) suivant les numéros affichés dans le menu. Pour plus d'informations sur la façon de changer les réglages de la luminosité (♀) et du contraste (♂), voir page 25.

Remarque

Votre ordinateur et les autres appareils raccordés (une imprimante, par exemple) doivent être compatibles avec sRGB.

Restaurer les couleurs via les menus SIMPLE ou sRGB

Les couleurs de la plupart des moniteurs d'affichage tendent à perdre graduellement leur éclat après plusieurs années d'utilisation. La fonction RESTAURER COULEUR des menus SIMPLE et sRGB vous permet de restaurer les couleurs aux niveaux de qualité par défaut d'origine. Les explications ci-dessous montrent comment restaurer les couleurs du moniteur via le menu SIMPLE.

1. Appuyez sur les touches ← / → pour sélectionner le mode SIMPLE ou sRGB. 2. Appuyez d'abord sur les touches ↓/↑ pour sélectionner (RESTAURER COULEUR) et appuyez ensuite sur la touche →.

L'image disparaît tandis que les couleurs sont restaurées (environ 2 secondes). Après que les couleurs ont été restaurées, l'image réapparaît à l'écran.

Remarques

• Avant d'utiliser cette fonction, le moniteur doit se trouver en mode de fonctionnement normal (indicateur d'alimentation vert allumé) depuis au moins 30 minutes. Si le moniteur passe en mode d'économie d'énergie, vous devez ramener le moniteur en mode de fonctionnement normal et attendre 30 minutes pour que le moniteur soit prêt. Il se peut que vous deviez ajuster les réglages d'économie d'énergie de votre ordinateur de manière à garder le moniteur en mode de fonctionnement normal pendant au moins 30 minutes. Si le moniteur n'est pas prêt, le message suivant apparaît.

• Le moniteur peut progressivement perdre sa capacité à exécuter cette fonction en raison du vieillissement naturel du tube image.

Réglages supplémentaires (OPTION)

Vous pouvez démagnétiser (dégausser) manuellement le moniteur, changer la position des menus et verrouiller les commandes.

1. Appuyez sur la touche MENU. Le menu principal apparaît à l'écran. 2. Appuyez sur les touches ↓ / ↑ pour mettre OPTION en évidence et appuyez de nouveau sur la touche MENU. Le menu OPTION apparaît à l'écran. 3. Appuyez sur les touches ↓ / ↑ pour sélectionner le paramètre de réglage voulu.

Procédez au réglage du paramètre sélectionné en suivant les instructions ci-dessous.

Démagnétisation de l'écran

L'écran du moniteur est automatiquement démagnétisé à la mise sous tension.

Pour démagnétiser manuellement l'écran, appuyez d'abord sur les touches ↓ / ↑ pour sélectionner (DEGAUSS). Appuyez ensuite sur la touche →.

L'écran est démagnétisé pendant environ 2 secondes. Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de nouveaux résultats.

Changement de la position d'affichage des écrans de menu

Changez la position du menu s'il bloque une image à l'écran. Pour changer la position d'affichage des écrans de menu, appuyez d'abord sur les touches ↓/↑ pour sélectionner (POSITION H OSD) pour le réglage horizontal ou sur (POSITION V OSD) pour le réglage vertical. Appuyez ensuite sur les touches ←/→ pour déplacer les menus.

Verrouillage des commandes

Pour protéger les données de réglage en verrouillant les commandes, appuyez d'abord sur les touches ↓/↑ pour sélectionner (MENU VERROUILLE). Appuyez ensuite sur la touche → pour sélectionner ON.

Seuls le commutateur (alimentation), et les paramètres SORTIR et MENU VERROUILLE du menu OP PHON

restent opérationnels. Si d'autres paramètres sont sélectionnés, le symbole apparaît à l'écran.

Pour désactiver le verrouillage des commandes

Répétez la procédure ci-dessus et réglez MENU VERROUILLE sur OFF.

Réinitialisation des réglages

Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche (réinitialisation) pour réinitialiser les réglages.

Réinitialisation d'un seul paramètre de réglage

Utilisez les touches , ↓/↑ pour sélectionner le paramètre de réglage que vous pouvez réinitialiser et appuyez ensuite sur la touche +0+ (réinitialisation).

Réinitialisation de toutes les données de réglage pour le signal d'entrée en cours

Appuyez sur la touche (réinitialisation) lorsqu'aucun menu n'est affiché à l'écran.

Attention que les paramètres suivants ne sont pas réinitialisés par cette méthode:

• langue d'affichage des menus (page 23) mode de réglage dans le menu COULEUR (SIMPLE, EXPERT, sRGB) (page 28)
• position d'affichage des menus (page 29)
• verrouillage des commandes (page 29)

Réinitialisation de toutes les données de réglage pour tous les signaux d'entrée

Maintenez la touche (initialisation) enfoncée pendant au moins deux secondes.

Remarque

La touche (initialisation) ne fonctionne pas lorsque MENU VERROUILLE est réglé sur ON.

Caractéristiques techniques

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Si aucun signal n'est reçu par le moniteur en provenance de l'ordinateur raccordé, le moniteur réduira automatiquement sa consommation d'énergie comme illustré ci-dessous.

Mode d'alimentation	Consommation d'énergie	L'indicateur (alimentation)
fonctionnement normal	≤ 160 W vert
inactif* ≤ 3 W amber
hors tension < 1 W désactivé

• Lorsque votre ordinateur entre en mode "inactif", le signal d'entrée vers le moniteur est coupé et l'indication "PAS D'ENTRÉE VIDÉO" apparaît à l'écran. Au bout de quelques secondes, le moniteur passe en mode d'économie d'énergie.

Dépannage

Consultez cette section avant de faire appel au service d'assistance technique.

Si de fines lignes apparaissent à l'écran (fils d'amortissement)

Les lignes que vous apercevez sur votre écran sont une caractéristique normale des moniteurs Trinitron et ne constituent donc pas un dysfonctionnement. Il s'agit de l'ombre des fils d'amortissement employés pour stabiliser la grille d'ouverture qui sont le plus facilement visibles lorsque l'arrière-plan de l'écran est clair (généralement blanc). La grille d'ouverture est l'élément essentiel qui rend les tubes image Trinitron uniques en permettant le passage d'une plus grande quantité de lumière vers l'écran, ce qui garantit une image plus lumineuse et plus finement détaillée.

Messages affichés à l'écran

Si le signal d'entrée présente une anomalie, l'un des messages suivants apparaît à l'écran.

Si l'indication PAS ENTREE VIDEO apparaît à l'écran

1. Le connecteur sélectionné

Ce message indique le connecteur sélectionné (ENTREE 1 ou ENTREE 2).

2. La condition du signal d'entrée PAS ENTREE VIDEO

Indique qu'aucun signal n'est entré, ou qu'aucun signal n'est entré via le connecteur sélectionné.

3. Les remèdes

Un ou plusieurs des messages suivants peuvent apparaître sur l'écran.

• Si ACTIVEZ-LE VIA LE PC apparaît à l'écran, appuyez sur une touche quelconque du clavier de l'ordinateur et vérifiez si la carte graphique de votre ordinateur est complètement enfoncée dans la fente de bus correcte. Si VERIF SELECT ENTREE apparaît à l'écran, changez le signal d'entrée (page 23).
• Si TESTER CABLES ECRAN apparaît à l'écran, vérifiez si le moniteur est correctement raccordé à l'ordinateur (page 22).

Si HORS PLAGE DE BALAYAGE apparaît à l'écran

1. Le connecteur sélectionné et les fréquences du signal d'entrée en cours

Ce message indique le connecteur sélectionné (ENTREE 1 ou ENTREE 2). Si le moniteur reconnaît les fréquences du signal d'entrée en cours, les fréquences horizontale et verticale sont également affichées.

2. La condition du signal d'entrée HORS PLAGE DE BALAYAGE

Indique que le signal d'entrée n'est pas pris en charge par les spécifications du moniteur.

3 Solutions

CHANGER SYNC SIGNAL apparaît à l'écran. Si vous remplacez un ancien moniteur par ce moniteur, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur sur une fréquence horizontale comprise entre 30 et 121 kHz et une fréquence verticale entre 48 et 160 Hz.

Pour plus d'informations, voir "Symptômes et remèdes" à la page 32.

Symptômes et remèdes

Si le problème est provoqué par l'ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d'emploi de l'appareil raccordé. Utilisez la fonction d'autodiagnostic (page 34) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

Symptôme Vérifiez
Pas d'image
Si l'indicateur (1) (alimentation) ne s'allume pas	Vérifiez si le cordon d'alimentation est correctement branché.Vérifiez si le commutateur (2)(alimentation) est régé sur la position "on".
Si le message PAS ENTREEVIDEO apparait à l'écran ou si l'indicateur (3) (alimentation) est allumé en amber ou alterne entre le vert et l'ambre	Vérifiez si le réglage de la touche est correct (page 23).Vérifiez si les broches du connecteur d'entrée video ne sont pas piées ou enforcées.Problèmes causés par l'ordinateur ou tout autre apparéil raccordéL'ordinateur scouve en mode d'économic d'énergic. Appuyez sur une touche quelsconque du clavier de l'ordinate. Vérifiez si l'ordinateur est sous tension ("on").Vérifiez si la carte graphique est complètement enforcée dans la fente de bus correcte.
Si les messages PAS ENTREEVIDEO et TESTER CABLES ECRAN apparaisent sur l'écran ou si l'indicateur (4) (alimentation) est allumé en amber ou alterne entre le vert et l'ambre	Vérifiez si le cable de signal video est correctement raccordé et si toutes les fiches sont fermement enchêées sur leurs prises (page 22).Vérifiez si les broches du connecteur d'entrée video ne sont pas piées ou enforcées.Vérifiez si le réglage de la touche est correct (page 23).Problèmes causés par l'ordinateur ou tout autre apparéil raccordéVérifiez si la carte graphique est complètement enforcée dans la fente de bus correcte.
Si le message HORS PLAGE DE BALAYAGE apparait à l'écran	Problèmes causés par l'ordinateur ou tout autre apparéil raccordéVérifiez si la plage de fréquence video correspond aux specifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et ajustez la plage de fréquence comme suit.Horizontale: 30 à 121 kHzVerticale: 48 à 160 Hz
Si aucun message ne s'affiche et si l'indicateur (5) (alimentation) est vert ou clignote en amber	Activuez la fonction d'autodiagnostic (page 34).
L'image scintille, sautille, oscille ou est brouillée	Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que d'autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes fluorescentes ou des téléviseurs.Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximé du moniteur.Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.Faites pivoter le moniteur de 90° vers la gauche ou la droite.Problèmes causés par l'ordinateur ou tout autre apparéil raccordéVérifiez le réglage adéquat pour le moniteur dans le mode d'emploi de votre carte graphique.Assurez-vous que le mode graphique et la fréquence du signal d'entrée sont supportés par ce moniteur. même si la fréquence est comprise dans la plage adéquate, il arrive que certaines cartes video的前提ente une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de façon à obtenir laffective image possible.
L'image est floue · Ajustez la luminosité et le contraste (page 25).Démagnétisçez le monitueur* (page 29).Si SUPPRIMER MOIRE est régé sur ON, il se peut que l'image devienne floue.Réduisez l'effectif de suppression du moiré ou réglez SUPPRIMER MOIRE sur OFF (page 27).
Des images fantômes apparaiscent	N'utilise pas de prolongaturs de cable video et/ou de boîtiers de commutation videoo.Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
Symptôme Vérifiéz
L'image n'est pas centré ou de taille incorrecte	Appuyez sur la touche page 23).Ajustez la taille (page 26) ou le centrage (page 26) de l'image. Attention que certains modes video ne remplissant pas l'écran jusqu'àux bords.
Les bords de l'image sont incuvés	Ajustez la géométrie (page 26).
Un motif ondulatoire ou elliptique (moiré) est visible	Mettez SUPPRIMER MOIRE sur ON et ajustez le degré de suppression de moiré jusqu'àce que le moiré ait été réduit au minimum (page 27).Problèmes causés par l'ordinateur ou tout autre apparéil raccordéChangez le motif de votre bureau.
Les couleurs ne sont pas uniformes	Démagnétisez le monitre* (page 29). Si vous placez à côté du monitre un apparéil qui génére un champ magnétique, comme un haut-parleur, ou si vous changez l'orientation du monitre, il se peut que les couleurs perdent leur uniformité.Ajustez l'alignement (page 27).
Le blanc n'est pas blanc	Ajustez la température de couleur (page 28).
Les lettres et les lignes sont soulignées d'une ombre rouge ou bleue	Ajustez la convergence (page 27).
Les touches du monitre sont inopérantes (apparait sur l'écran)	Si la fonction de verrouillage des commandes est réalisée sur ON, réglez-la sur OFF (page 29).
La fonction RESTAURER COULEURS est inopéranteCOULEUR SIMPLE EXPERT sRGB5000K @500K 930 K0RESTAURER COULEUR EN MARCHÉ APRES CHAUFFA EG	Avant d'utiliser cette fonction, le monitre doit se couver en mode de fonctionnement normal (indicateur d'alimentation vert allumé) depuis au moins 30 minutes. Pour plus d'informations sur l'utilisation de la fonction RESTAURER COULEUR, voir page 29.Ajustez les régliages du mode d'économie d'énergie de l'ordinateur de façon à garder le monitre en mode de fonctionnement normal pendant plus de 30 minutes.Le monitre peut progressivement perdre sa capacité à exécuter cette fonction en raison du vicillissement naturel du tube image.
UnSouffle est audible juste après la mise sous tension	C'est le son provoqué par le cycle de démagnetisation automatique. Lorsqu'il est mis sous tension, le monitre est automatiquement démagnetisé pendant deux secondes.

• Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de souffle peut se faire entendre, mais il ne s'agit pas d'un dysfonctionnement.

Affichage de la désignation, du numéro de série et de la date de fabrication de ce moniteur.

Pendant que le moniteur reçoit un signal vidéo, appuyez sur la touche et maintenez-la enfoncée pendant au moins cinq secondes pour afficher la case d'informations relatives à ce moniteur.

Si le problème persiste, appelez notre technicien d'entretien et communiquez-lui les informations suivantes.

• Désignation du cadre : GDM-5410
• Numéro de série
• Marque et spécifications de votre ordinateur et de votre carte graphique.

Exemple

INFORMATIONS

MODEL:GDM-5410

SER NO : 1234567

Fonction d'autodiagnostic

Ce moniteur est équipé d'une fonction d'autodiagnostic. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l'écran devient blanc et l'indicateur (alimentation) s'allume en vert ou clignote en ambre. Si l'indicateur (alimentation) s'allume en ambre, c'est que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier.

L'indicateur (alimentation)

Si l'indicateur (alimentation) est allumé en vert

1. Débranchez les fiches des connecteurs d'entrée vidéo 1 et 2 ou mettez le(s) ordinateur(s) connecté(s) hors tension. 2. Appuyez deux fois sur la touche (alimentation) pour mettre le moniteur hors et sous tension. 3. Appuyez sur la touche ⇒ pendant 2 secondes avant que le moniteur passe en mode d'économie d'énergie.

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c'est que le moniteur fonctionne correctement. Reconnectez les câbles d'entrée vidéo et vérifiez la condition de votre (vos) ordinateur(s).

Si la barre de couleur n'apparaît pas, c'est probablement en raison d'une défaillance du moniteur. Informez votre technicien d'entretien de la condition du moniteur.

Si l'indicateur (alimentation) clignote en ambre

Appuyez deux fois sur la touche (alimentation) pour mettre le moniteur hors et puis sous tension.

Si l'indicateur (alimentation) s'allume en vert, c'est que le moniteur fonctionne correctement.

Si l'indicateur (alimentation) clignote toujours, c'est probablement parce qu'il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements ambres de l'indicateur (alimentation) et informez votre technicien d'entretien de la condition du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de leur carte vidéo.

Spécifications

Tube cathodique Pas d'ouverture de grille de 0,24 mm 21 pouces mesures en diagonale Déflexion de 90 degrés Trinitron FD

Taille de l'image affichée : approx. 403,8 × 302,2 mm (l/h) ; zone de visualisation de 19,8"

Résolution recommandée : horizontale : 1280 points ; verticale : 1024 lignes

Zone d'image standard : approx. 388 × 291 mm (l/h) ou approx. 364 × 291 mm (l/h)

Fréquence de déflexion* : horizontale : 30 à 121 kHz ; verticale : 48 à 160 Hz

Tension/courant d'entrée : 100 à 240 V, 50 - 60 Hz, 2,0 - 1,0 A

Consommation électrique : approx. 145 W

Dimensions : approx. 501 × 498 × 498 mm (l/h/p)

Masse : approx. 32 kg (70 lb 9 oz)

Plug & Play : DDC1/2B/2Bi, GTF**

• Condition de synchronisation horizontale et verticale
• La largeur de synchronisation horizontale doit être supérieure à 4,8 % de la durée horizontale totale ou 0,8 µs, suivant la valeur la plus grande.
• La largeur de suppression horizontale doit être supérieure à 2,3 µs.
• La largeur de suppression verticale doit être supérieure à 450 µs. ** Si le signal d'entrée est compatible avec la Generalized Timing Formula (GTF), la fonction GTF du moniteur fournit automatiquement une image optimale pour l'écran.

La conception et les spécifications sont sujettes à modifications sans préavis.
