Produkttyp	CRT Trinitron FD-monitor
Märke	Sony
Modell	GDM-5410
Kategori	Datormonitor
Bildteknik	Trinitron med öppningsgrill, 0,24 mm
Skärmdiagonal	21 tum (53,3 cm)
Visningsyta	403,8 x 302,2 mm (19,8 tum)
Rekommenderad upplösning	1280 x 1024 pixlar
Horisontell frekvens	30 - 121 kHz
Vertikal frekvens	48 - 160 Hz
Ingångskontakter	1 x 13W3 (RGB), 1 x HD15 (VGA)
Strömförsörjning	100 - 240 V AC, 50/60 Hz, 2,0 - 1,0 A
Strömförbrukning	≤ 160 W (normal), ≤ 3 W (viloläge), < 1 W (avstängd)
Mått (B x H x D)	501 x 498 x 498 mm
Vikt	Cirka 32 kg
Huvudfunktioner	OSD-menyer, geometrijustering, konvergens, färg, zoom, avmagnetisering, energibesparing, sRGB-läge, auto-centrering
Bildinställningar	Ljusstyrka, kontrast, storlek, centrering, geometri, konvergens, färg, moiré
Energibesparing	Överensstämmer med VESA DPMS, ENERGY STAR, NUTEK
Rengöring	Mjuk trasa, inga aggressiva lösningsmedel
Säkerhet	Överensstämmer med MPR II, statisk urladdning: vänta 30 s efter avstängning
Standarder	TCO'99 (valfritt), VESA DDC
Ingående tillbehör	Strömkabel, bakre skydd
Rörunderhåll	Automatisk avmagnetisering vid varje påslagning
Reparerbarhet	Återställning till fabriksinställningar via dedikerad knapp

Vanliga frågor - GDM5410 SONY

Varför förblir min skärm svart och strömindikatorn tänds inte?

Kontrollera att strömkabeln är ordentligt ansluten och att strömbrytaren är i läge 'on'. Om problemet kvarstår, prova ett annat eluttag.

Vad ska jag göra om meddelandet 'INGEN VIDEOINGÅNG' visas?

Se till att rätt ingångskontakt är vald (ENTER-knappen). Kontrollera att stiften på videokabeln inte är böjda. Testa kabeln med en annan dator.

Hur justerar jag bildens storlek och centrering?

Tryck på ASC-knappen för automatisk justering. För manuell justering använd menyn STORLEK/CENTRERING via MENU-knappen.

Varför syns tunna horisontella linjer på skärmen?

Det är dämpningstrådar från Trinitron-röret, det är normalt. De syns mer på ljus bakgrund.

Hur rengör jag skärmen utan att skada den?

Använd en mjuk och torr trasa. För fläckar, fukta lätt med vatten. Använd aldrig starka rengöringsmedel, alkohol eller bensen.

Vad gör jag om bilden flimrar eller hoppar?

Flytta bort magnetfältskällor (högtalare, lampor). Ändra skärmens riktning eller justera uppdateringsfrekvensen i datorns inställningar.

Hur återställer jag originalfärgerna efter flera år?

Använd funktionen ÅTERSTÄLL FÄRG i färgmenyn (läge ENKEL eller sRGB). Skärmen måste ha varit på i minst 30 minuter i normalt läge.

Meddelandet 'UTANFÖR AVSÖKNINGSOMRÅDE' visas, vad gör jag?

Detta meddelande indikerar att insignalens frekvens inte stöds. Justera grafikkortet så att den horisontella frekvensen är mellan 30 och 121 kHz och den vertikala mellan 48 och 160 Hz.

Hur låser jag upp skärmens knappar om de är blockerade?

Gå till menyn ALTERNATIV, välj MENYLÅS och ställ in på AV.

Varför hörs ett susande ljud vid påslagning?

Det är ljudet från den automatiska avmagnetiseringscykeln som varar cirka 2 sekunder. Det är normalt.

BRUKSANVISNING GDM5410 SONY

Delar och kontroller. 85

Installation 86

Steg 1: Ta bort skyddet på baksidan 86

Steg 2: Anslut bildskärmen till datorn. 86

Steg 3: Anslut nätkabeln 86

Steg 4: Sätt tillbaka skyddet. 86

Steg 5: Slå på bildskärm och dator 86

Automatisk ändring av storlek och centrering av bilden 87

Anpassa bildskärmen. 88

Justera ljusstyrka och kontrast 89

Justera storleken på bilden (STORL./CENTER). 90

Justera centreringen av bilden (STORL./CENTER) 90

Förstora eller förminska bilden (ZOOM) 90

Justera bildens form (GEOMETRI). 90

Justera konvergensen (KONVERGENS) 91

Om tunna linjer syns på skärmen (dämpningstrådar). 95

Felsymptom och åtgärder. 96

Självdiagnosfunktion. 98

Specifikationer. 98

Appendix.

TCO'99 Eco-document

VESA och DDC är varumärken som tillhör Video Electronics Standard Association. ENERGY STAR är ett varumärke registrerat i USA. - Alla andra produktnamn som nämns kan vara varumärken eller registrerade varumärken som tillhör respektive företag. - Dessutom finns inte "□" och "□" angivna i varje förekommande fall i denna manual.

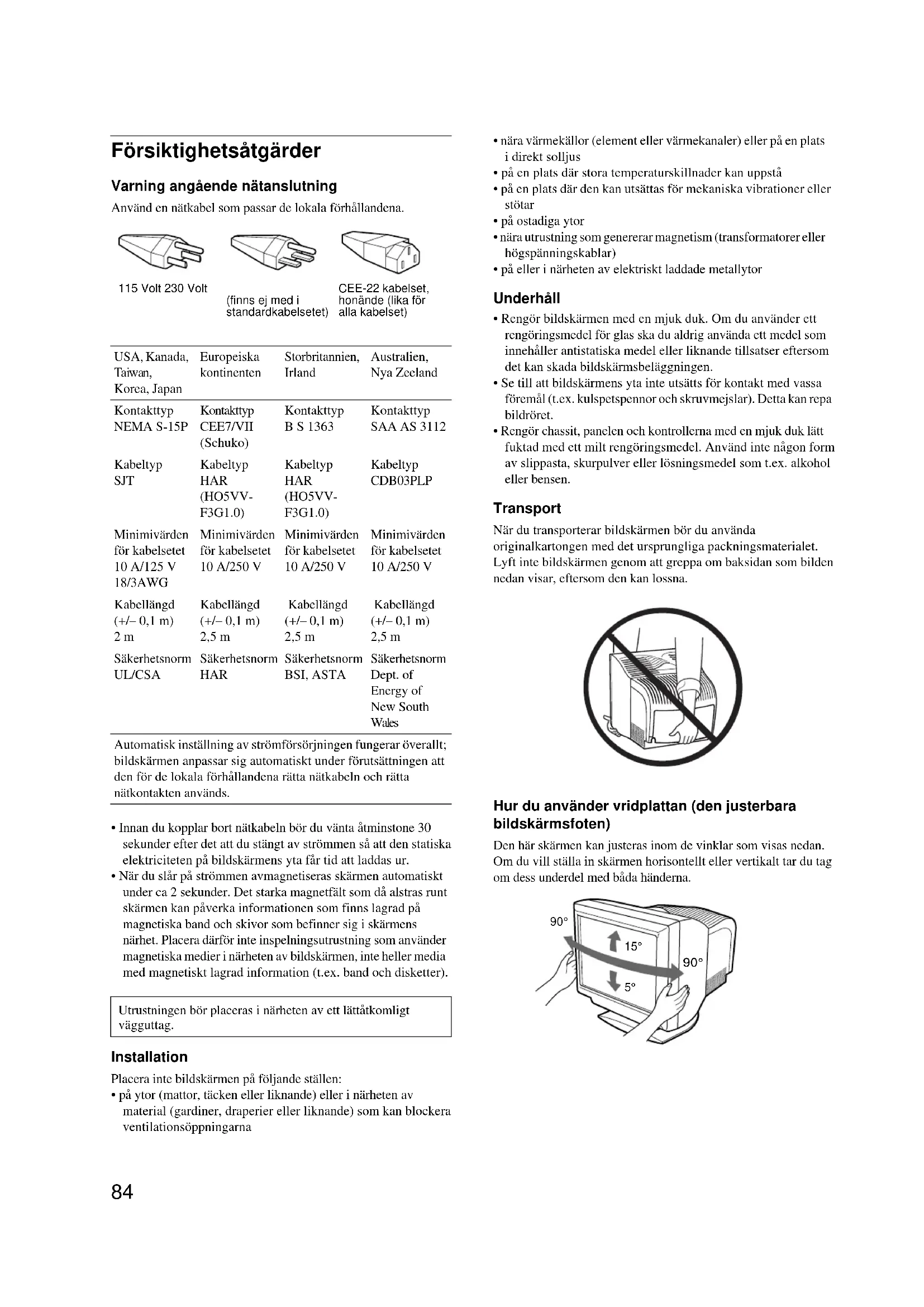

Använd en nätkabel som passar de lokala förhållandena.

115 Volt 230 Volt

(finns ej med i standardkabelsetet)

CEE-22 kabelset, honände (lika för alla kabelset)

USA, Kanada, Taiwan, Korea, Japan	Europeiska kontinenten	Storbritannien,Irland	Australien,Nya Zeeland
Kontakttyp	Kontakttyp	Kontakttyp	Kontakttyp
NEMA S-15P	CEE7/VII(Schuko)	B S 1363	SAA AS 3112
Kabeltyp	Kabeltyp	Kabeltyp	Kabeltyp
SJT	HAR(HO5VV-F3G1.0)	HAR(HO5VV-F3G1.0)	CDB03PLP
Minimivärdenfor kabelsetet	Minimivärdenfor kabelsetet	Minimivärdenfor kabelsetet	Minimivärdenfor kabelsetet
10 A/125 V18/3AWG	10 A/250 V	10 A/250 V	10 A/250 V
Kabelländ(+/-0,1 m)2 m	Kabelländ(+/-0,1 m)2,5 m	Kabelländ(+/-0,1 m)2,5 m	Kabelländ(+/-0,1 m)2,5 m
SäkerhetsnormUL/CSA	SäkerhetsnormHAR	SäkerhetsnormBSI, ASTA	SäkerhetsnormDept. ofEnergy ofNew SouthWales

Automatisk inställning av strömförsörjningen fungerar överallt; bildskärmen anpassar sig automatiskt under förutsättningen att den för de lokala förhållandena riktiga nätkabeln och riktiga nätkontakten används.

• Innan du kopplar bort nätkabeln bör du vänta åtminstone 30 sekunder efter det att du stängt av strömmen så att den statiska elektriciteten på bildskärmens yta får tid att laddas ur.
• När du slår på strömmen avmagnetiseras skärmen automatiskt under ca 2 sekunder. Det starka magnetfält som då alstras runt skärmen kan påverka informationen som finns lagrad på magnetiska band och skivor som befinner sig i skärmens närhet. Placera därför inte inspelningsutrustning som använder magnetiska medier i närheten av bildskärmen, inte heller media med magnetiskt lagrad information (t.ex. band och disketter).

Utrustningen bör placeras i närheten av ett lättåtkomligt vägguttag.

Installation

Placera inte bildskärmen på följande ställen:

• på ytor (mattor, täcken eller liknande) eller i närheten av material (gardiner, draperier eller liknande) som kan blockera ventilationsöppningarna
• nära värmekällor (element eller värmekanaler) eller på en plats i direkt solljus
• på en plats där stora temperaturskillnader kan uppstå
• på en plats där den kan utsättas för mekaniska vibrationer eller stötar
• på ostadiga ytor
• nära utrustning som genererar magnetism (transformatorer eller högspänningskablar)
• på eller i närheten av elektriskt laddade metallytor

Underhåll

Rengör bildskärmen med en mjuk duk. Om du använder ett rengöringsmedel för glas ska du aldrig använda ett medel som innehåller antistatiska medel eller liknande tillsatser eftersom det kan skada bildskärmsbeläggningen. – Se till att bildskärmens yta inte utsätts för kontakt med vassa föremål (t.ex. kulspetspennor och skruvmejslar). Detta kan repa bildröret. – Rengör chassit, panelen och kontrollerna med en mjuk duk lätt fuktad med ett milt rengöringsmedel. Använd inte någon form av slippasta, skurpulver eller lösningsmedel som t.ex. alkohol eller bensen.

Transport

När du transporterar bildskärmen bör du använda originalkartongen med det ursprungliga packningsmaterialet. Lyft inte bildskärmen genom att greppa om baksidan som bilden nedan visar, eftersom den kan lossna.

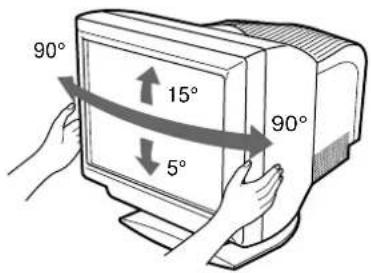

Hur du använder vridplattan (den justerbara bildskärmsfoten)

Den här skärmen kan justeras inom de vinklar som visas nedan. Om du vill ställa in skärmen horisontellt eller vertikalt tar du tag om dess underdel med båda händerna.

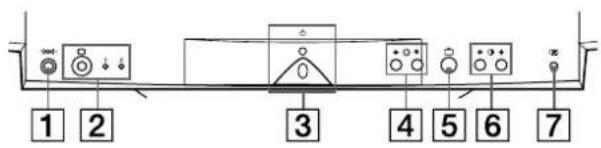

Delar och kontroller

Mer information finns på sidorna inom parentes

Framsida

1 (återställnings) knapp (sida 94)

Med den här knappen återställer du fabriksinställningarna.

2 (ingång) knapp och 1 (13W3) / 2 (HD15)-indikatorer (sida 87)

Med den här knappen väljer du ingångssignal för video, 1 (13W3) eller 2 (HD15).

Varje gång du trycker på den här knappen skiftas ingångssignalen tillsammans med motsvarande indikator.

3 (ström) omkopplare och indikator (sidor 86, 94, 98)

Med den här knappen slår du på och av skärmen. Strömindikatorn lyser grönt när bildskärmen är påslagen. Den blinkar antingen grönt eller rödbrunt, eller lyser rödbrunt när skärmen befinner sig i energisparläge.

4 (ljusstyrka) ↓ / ↑ knappar (sida 89)

Med de här knapparna visar du LJUS/KONTRAST-menyn och fungerar som ↓ / ↑ knappar när du väljer menyalternativ.

5 (meny) knapp (sida 89)

Med den här knappen visar du huvudmenyn.

6 (kontrast) ↔ knappar (sida 89)

De här knapparna visar LJUS/KONTRAST-menyn och fungerar som ⇄ knappar när du utför justeringar.

7 ASC (automatisk storleksanpassning och centrering) knapp (sida 87)

Med den här knappen justerar du automatiskt storlek och centrering av bilden.

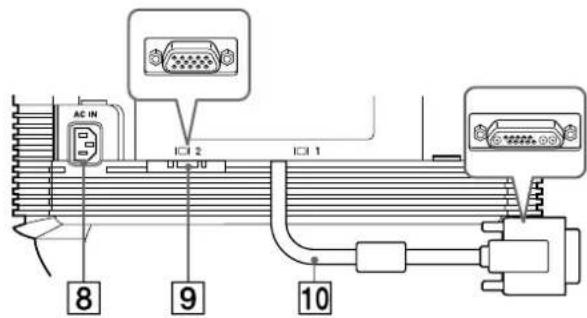

AC IN-anslutning (sida 86)

Baksida (med skyddet borttaget)

9 Anslutning för videoingång 2 (HD15) (sida 86)

Den här anslutningen tar emot RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

10 Anslutning för videoingång 1 (13W3) (sida 86)

Den här anslutningen tar emot RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

9 HD15 10 13W3

Nej. Signal 10		10 Signal
A1 — Röd
A2 — Grön
A3 — Blå
1 Röd		Dataklocka (SCL)*
2 Grön(Synk på grön)		DDC + 5V*
3 Blå		—
4 ID (Jord)		DDC jord*
5 DDC jord* C synk**
6 Röd jord		Dubbelriktadc data (SDA)*
7 Grön jord		V.synk
8 Blå jord		ID (100 Ω)
9 DDC + 5V*		ID (100 Ω)
10 Jord		Jord
11 ID (Jord)		—
12 Dubbelriktade data (SDA)*		—
13 H.synk		—
14 V.synk		—
15 Dataklocka (SCL)*		—

• DDC (Display Data Channel) är en VESA-standard. ** Stiften har två funktioner: som kombinerad synk-ingång och som en H.synk-ingång när V.synk finns lagd på stift 7.

Installation

Den här skärmen fungerar med system som använder horisontella frekvenser mellan 30 och 121 kHz

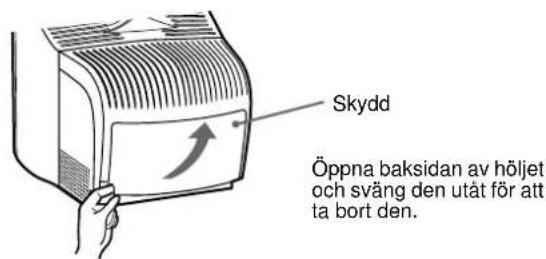

Steg 1: Ta bort skyddet på baksidan

Innan du gör några anslutningar tar du bort skyddet på baksidan.

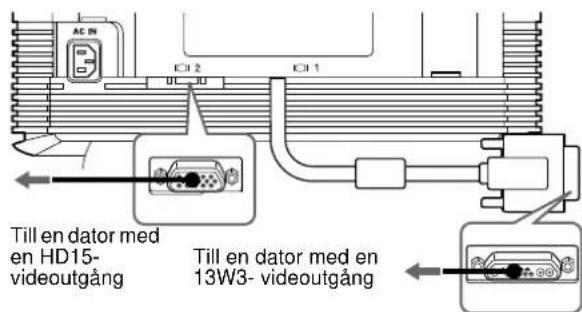

Steg 2: Anslut bildskärmen till datorn

Se till att både dator och bildskärm är avstängda och anslut sedan videosignalkabeln mellan videoingången på skärmen och videoutgången på datorn.

Obs!

Rör inte kontaktstiften eftersom de lätt kan böjas. - Kontrollera passningen mellan kontakterna innan du skjuter samman dem. Använd inte våld eftersom det är mycket lätt att skada stiften om passningen är felaktig.

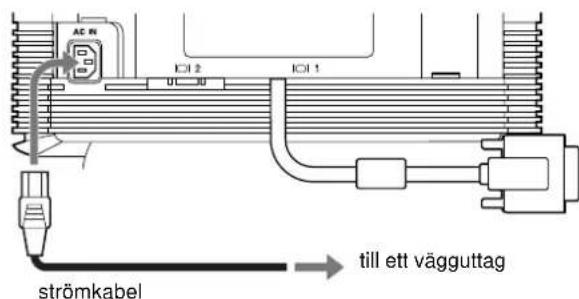

Steg 3: Anslut nätkabeln

Medan skärmen och datorn fortfarande är avstängda ansluter du den nätkabel, som är korrekt med tanke på de lokala förhållandena, till skärmen och sedan den andra änden till vägguttaget.

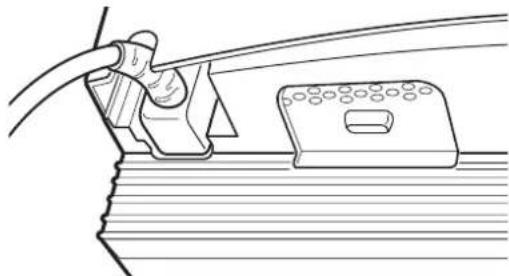

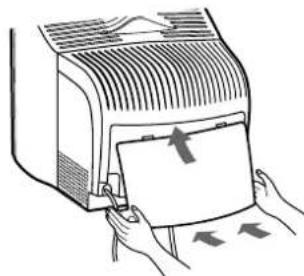

Steg 4: Sätt tillbaka skyddet

Sätt tillbaka skyddet över anslutningarna.

Dra nätkabeln genom kabelskåran i skyddsluckans underkant.

Steg 5: Slå på bildskärm och dator

Slå först på skärmen och sedan datorn.

Installationen av skärmen är klar. Om du behöver justera bilden använder du bildskärmens kontroller.

Om ingen bild visas på skärmen

• Kontrollera att skärmen är korrekt ansluten till datorn.
• Om INGEN SIGNAL visas på skärmen följer du instruktionerna som du får via meddelandena på skärmen (sida 95).

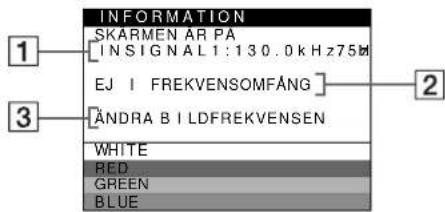

• Om du byter ut en gammal skärm mot denna modell och EJ I FREKVENSOMFÅNG visas på skärmen ansluter du den gamla skärmen igen. Justera sedan datorns grafikkort så att den horisontella frekvensen ligger mellan 30 - 121kHz och den vertikala frekvensen mellan 48 - 160Hz .

För mer information om meddelandena på skärmen, se "Felsymptom och åtgärder" på sidan 96.

Välja språk för bildskärmsmenyerna (LANGUAGE)

Du kan välja mellan engelska, franska, tyska, spanska, italienska, holländska, svenska, ryska och japanska. Engelska är standardinställningen.

1 Tryck på knappen.

Se sidan 89 för mer information om hur du använder knappen.

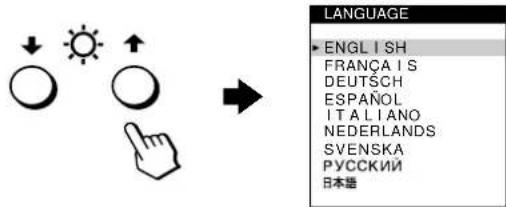

2 Tryck på / knapparna för att markera LANGUAGE och tryck sedan på knappen igen.

Se sidan 89 för mer information om hur du använder / knapparna.

3 Välj språk genom att trycka på / knapparna.

• ENGLISH FRANÇAIS: Franska
• DEUTSCH: Tyska
• ESPANOL: Spanska ITALIANO: Italienska
• NEDERLANDS: Holländska SVENSKA: Svenska :Ryska :Japanska

Vänster meny

Tryck på knappen en gång om du vill återvända till huvudmenyn (MENU); två gånger om du vill återgå till normal visning. Om du inte trycker på några knappar stängs menyn automatiskt efter ungefär 30 sekunder.

Återställa till engelska

Tryck på (nedställning) knappen medan språkmenyn (LANGUAGE) visas på skärmen.

Välja insignal

Du kan ansluta två datorer till den här skärmen genom att använda båda videoanslutningarna (video input 1 och video input 2). För att välja vilken dator som skärmen ska visa bilden från använder du knappen.

Tryck på knappen.

Varje gång du trycker på den här knappen skiftar du insignalkälla vilket visas genom att indikatorn ändras.

När du trycker in knappen väljs INSIGNAL 2, när knappen släpps upp väljs INSIGNAL 1.

INSIGNAL 1

(anslutning för videoingång 1)

INSIGNAL 2

(anslutning för videoingång 2)

Den anslutning som du valt, "INSIGNAL 1" respektive "INSIGNAL 2" visas under några sekunder på skärmen.

Obs!

Om du väljer en ingång som inte har någon signal visas INGEN SIGNAL på skärmen, därefter växlas skärmen över till energisparläge. Växla i så fall över till den andra ingången.

Automatisk ändring av storlek och centrering av bilden

Du kan lätt justera bilden så att den fyller skärmen genom att trycka på ④ knappen för automatisk storleksanpassning och centrering).

Tryck på knappen.

Bilden fyller automatiskt ut bildskärmen.

Obs!

Den här funktionen är anpassad för en dator som genererar en fullskärmsbild. Det kan hända att den inte fungerar som den ska om bakgrundsbilden är mörk eller om den genererade bilden inte fyller skärmen och du ut kanterna. - Bilder med proportionen 5:4 (upplösningarna 1280. 1024 och 1600 - 1280) visas med sin verkliga upplösning och fyller inte hela skärmen. När du trycker på knappen rör sig bilden över skärmytan under några sekunder. Detta är helt normalt.

Anpassa bildskärmen

Det finns flera justeringar som du kan göra för att anpassa bilden som du vill ha den. Du gör inställningarna med hjälp av menyerna på bildskärmen.

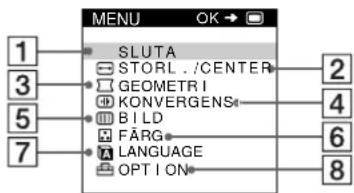

Bläddra i menyerna

Visa huvudmenyn genom att trycka på knappen.

Använd ↓/↑ och knapparna för att välja någon av följande menyer. Se sidan 89 för mer information om hur du använder ↓/↑ och knapparna.

1SLUTA

När du vill stänga menyn väljer du SLUTA.

2STORL./CENTER (sida 90)

Välj STORL./CENTER-menyn när du vill justera bildstorlek, centrering och zoomningsgrad.

GEOMETRI (sida 90)

Välj GEOMETRI-menyn när du vill justera bildens vridning (rotation) och form.

KONVERGENS (sida 91)

Välj KONVERGENS-menyn när du vill justera bildens horisontella och vertikala konvergens.

BILD (sida 91)

Välj BILD-menyn när du vill justera bildens kvalitet. Du kan justera färgavvikelser i hörnen och moaréundertryckningen.

FÄRG (sida 92)

Välj FÄRG-menyn när du vill justera bildens färgtemperatur. Du kan använda den här funktionen för att kalibrera färgerna på bildskärmen till färgerna på utskrifterna.

LANGUAGE (sida 87)

Välj LANGUAGE för att välja vilket språk som ska användas för menyerna.

OPTION (sida 93)

Välj OPTION när du vill ställa in något av följande alternativ:

• avmagnetisering av skärmen
• andra positionen för bildskärmsmenyerna
• Läs kontrollerna

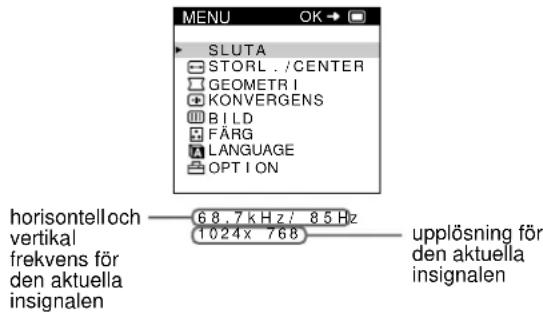

Visa uppgifter om den aktuella insignalen

De horisontella och vertikala frekvenserna för den aktuella insignalen visas i huvudmenyn (MENU). Om signalen stämmer överens med någon av skärmens fabriksinställda lägen visas också uppgift om upplösningen.

Använda ， / och ← / → knapparna

1 Visa huvudmenyn (MENU).

Tryck på knappen så att huvudmenyn visas.

2 Välj den meny som du tänker justera.

Tryck på / knapparna för att markera önskad meny och bekräfta valet genom att trycka på knappen.

3 Utför justeringarna.

Välj önskat justeringsalternativ genom att trycka på / knapparna. Utför justeringarna genom att trycka på ← / → knapparna.

4 Stäng menyn.

Tryck på knappen en gång för att återgå till huvudmenyn (MENU); tryck två gånger om du vill återgå till det normala visningsläget. Om du inte trycker på någon knapp stängs menyn automatiskt efter ungefär 30 sekunder.

Återställa inställningarna

Tryck på (Reset) knappen. Se sidan 94 för mer information om återställning av justeringarna.

Justera ljusstyrka och kontrast

Justering av ljusstyrka och kontrast görs med en separat LJUS/KONTRAST-meny.

Dessa inställningar lagras för de signaler som kommer från den signalingång som du gör inställningarna för (den ingång som är aktiv när du gör inställningarna).

1 Tryck på någon av knapparna (ljusstyrka) ↓/↑ eller ① (kontrast) ←/→.

LJUS/KONTRAST-menyn visas på skärmen.

2 Tryck på knapparna (ljusstyrka) ↓/↑ om det är ljusstyrkan (som du vill justera) och på ① (kontrast) ←/→ om det är kontrasten (O).

För mer information om hur du använder sRGB-läget, se "Justera bildfärgen (FÄRG)" på sidan 92.

Menyn stängs automatiskt efter ungefär 3 sekunder.

Justera storleken på bilden (STORL./CENTER)

Den här inställningen lagras i minnet för den aktuella insignalen.

1 Tryck på knappen. Huvudmenyn (MENU) visas på skärmen. 2 Tryck på ↓/↑ knapparna för att markera STORL./CENTER och tryck sedan på knappen igen. STORL./CENTER-menyn visas på skärmen. 3 Tryck först på ↓/↑ knapparna för att välja för horisontell justering eller för vertikal justering. Justera sedan storleken genom att trycka på ←/→ knapparna.

Justera centreringen av bilden (STORL./CENTER)

Den här inställningen lagras i minnet för den aktuella insignalen.

1 Tryck på knappen. Huvudmenyn (MENU) visas på skärmen. 2 Tryck på ↓/↑ knapparna för att markera STORL./CENTER och tryck sedan på knappen igen. STORL./CENTER-menyn visas på skärmen. 3 Tryck först på ↓/↑ knapparna för att välja för horisontell justering eller för vertikal justering. Tryck sedan på ←/→ knapparna för att justera centreringen.

Förstora eller förminska bilden (ZOOM)

Den här inställningen lagras i minnet för den aktuella insignalen.

1 Tryck på knappen. Huvudmenyn (MENU) visas på skärmen. 2 Tryck på nedåtpil/uppåtpil-knapparna för att markera STORL./CENTER och tryck sedan på knappen igen. STORL./CENTER-menyn visas på skärmen. 3 Tryck på nedåtpil/uppåtpil-knapparna för att välja (zoomning) och tryck sedan på vänsterpil/högerpil-knapparna för att förstora eller förminska bilden.

Obs!

Justeringen avbryts automatiskt när den horisontella eller den vertikala storleken når sitt maximum eller minimum.

Justera bildens form (GEOMETRI)

Med inställningarna på GEOMETRI-menyn kan du rotera bilden och justera dess form.

(Rotation) inställningen lagras i minnet för alla insignaler. Alla de andra inställningarna lagras för den aktuella insignalen.

1 Tryck på knappen.

Huvudmenyn (MENU) visas på skärmen.

2 Tryck på nedåtpil/uppåtpil-knapparna för att markera

GEOMETRI och tryck sedan på knappen igen.

GEOMETRI-menyn visas på skärmen.

3 Tryck först på nedåtpil/uppåtpil-knapparna för att välja önskat

justeringsalternativ och utför sedan justeringen

med hjälp av vänsterpil/högerpil-knapparna.

Välj för

☐	rotera bilden
☐	expandera eller dra samman bildens sidor
☐	förskjut bildens sidor Åt Höger eller vänster
☐	justera bild bredden vid skärmens överkant
☐	justera bilden Åt vänster eller Höger vid skärmens överkant

Justera konvergensen (KONVERGENS)

Med inställningarna på KONVERGENS-menyn kan du justera bildkvaliteten genom att ställa in konvergensen, dvs. hur den röda, gröna och blå signalen är justerade i förhållande till varandra.

Om du upptäcker röda eller blå skuggor runt bokstäver och linjer kan du behöva justera konvergensen.

De här inställningarna lagras i minnet för alla insignaler.

1 Tryck på knappen.

Huvudmenyn (MENU) visas på skärmen.

2 Tryck på / knapparna för att markera

KONVERGENS och tryck sedan på knappen igen.

KONVERGENS-menyn visas på skärmen.

3 Tryck först på / knapparna för att välja önskat justeringsalternativ och utför sedan justeringen med hjälp av ← / → knapparna.

Välj För att
‡	horisontell förskjutning av röda eller blå skuggor
‡	vertikal förskjutning av röda eller blå skuggor
‡ TOP V KONV. TOPP	vertikal förskjutning av röda eller blå skuggor upptill på skärmen
‡ BOT V KONV. BOTTEN	vertikal förskjutning av röda eller blå skuggor undertill på skärmen

Med BILD-inställningarna kan du förbättra bildkvaliteten genom att ställa in moaréundertryckning och färgavvikelserna i hörnen av bilden (landing).

• Du kan justera färgoregelbundenheter som kan uppstå i bildskärmens hörn.
• Om elliptiska eller vågiga mönster visas på skärmen bör du stänga av moarén.

ELIMINERA MOARÉ- och JUSTERA MOARÉ-inställningarna lagras i minnet för den aktuella insignalen. Alla andra inställningar lagras i minnet för alla insignaler.

1 Tryck på knappen.

Huvudmenyn (MENU) visas på skärmen.

2 Tryck på nedåtpil/uppåtpil-knapparna för att markera BILD och tryck sedan på knappen igen.

3 Välj önskat justeringsalternativ genom att trycka på nedåtpil/uppåtpil-knapparna. Utför justeringarna genom att trycka på vänsterpil/högerpil-knapparna.

Välj För att
HÖRNFÄRG	reducera fãrgoregelbundenheter i skärmens övre vänstra hörn till ett minimum.
HÖRNFÄRG	reducera fãrgoregelbundenheter i skärmens övre högra hörn till ett minimum.
HÖRNFÄRG	reducera fãrgoregelbundenheter i skärmens undre vänstra hörn till ett minimum.
HÖRNFÄRG	reducera fãrgoregelbundenheter i skärmens undre högra hörn till ett minimum.
ELIMINERA MOARE*	ställa moaréundertryckningsfunktionen på PÅ eller AV. Om du väljer PÅvisas (JUSTERA MOARE) i menyn.
JUSTERA MOARE	justera graden av moaréundertryckning tills moaréeffekterna;natt en minimum.

Moaré är en typ av naturlig störning som skapar mjuka vågmönster på skärmen. De kan uppstå som en följd av interferens mellan skärmbilden och bildskärmens fosforpunktmönster.

Exempel på moaré

Obs!

Bilden kan bli suddig när ELIMINERA MOARÉ är inställt på P.

Justera bildfärgen (FÄRG)

Med FÄRG-inställningarna kan du justera bildens färgtemperatur genom att ändra färgnivån på de vita färgfälten. Låg färgtemperatur gör att färgerna framstår som rödaktiga och en hög färgtemperatur gör bilden blåtonad. Du kan använda den här funktionen för att kalibrera färgerna på bildskärmen till färgerna på utskrifterna.

1 Tryck på knappen.

Huvudmenyn (MENU) visas på skärmen.

2 Tryck på nedåtpil/uppåtpil-knapparna för att markera FÄRG och tryck sedan på knappen igen.

FÄRG-menyn visas på skärmen.

3 Tryck på vänsterpil/högerpil-knapparna för att välja justeringsläge.

Det finns tre justeringslägen: ENKEL, EXPERT och sRGB.

4 Tryck först på ↓/↑ knapparna för att välja önskat justeringsläge. Utför sedan justeringen genom att trycka på ←/→ knapparna.

Följande instruktioner visar hur du utför justeringarna för de olika lägena.

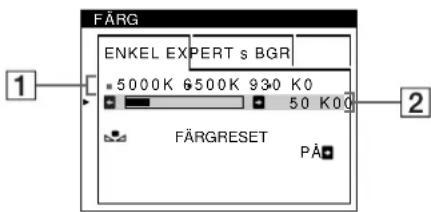

ENKEL-läge

1 Tryck först på ↓/↑ knapparna för att välja raden för färgtemperaturen och välj sedan färgtemperatur genom att trycka på ←/→ knapparna.

De förinställda färgtemperaturerna är 5000K, 6500K och 9300K. Eftersom den ursprungliga inställningen är 9300K kommer det vita fältet att skifta från blåtonade nyanser till rödaktiga vartefter du sänker färgtemperaturen till 6500K och 5000K.

2 Du kan finjustera färgtemperaturen om det skulle visa sig nödvändigt.

Tryck först på ↓/↑ knapparna för att välja raden för färgtemperaturen [2] och tryck sedan på ←/→ knapparna för att finjustera färgtemperaturen.

Om du finjusterar färgtemperaturen lagras de nya färginställningarna i minnet för var och en av de tre färgtemperaturerna samtidigt som rad 1 på bildskärmsmenyn ändras på följande sätt.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[B

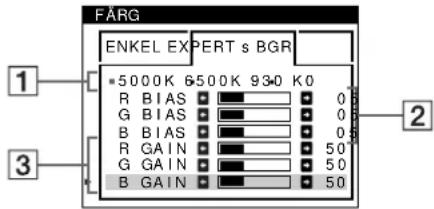

EXPERT-läge

Om du vill ha större kontroll över färgjusteringarna kan du välja EXPERT-läget.

1 Tryck först på ↓/↑ knapparna för att välja raden för färgtemperaturen 1 och välj sedan en färgtemperatur genom att trycka på ←/→ knapparna.

2 Tryck på ↓/↑ knapparna för att välja justeringsalternativ [2] och tryck sedan på ←/→ knapparna för att justera BIAS (svartnivå).

På detta vis justerar du de mörka partierna av bilden.

3 Tryck på ↓/↑ knapparna för att välja justeringsalternativ [3] och tryck sedan på ←/→ knapparna för att justera GAIN (vitnivån).

På detta vis justerar du de ljusa partierna av bilden.

Du kan justera insignalens röda (R), gröna (G) och blå (B) komponenter med de olika alternativen för 2 och 3 (se ovanstående figur).

Om du finjusterar färgtemperaturen lagras de nya

färginställningarna i minnet för de tre färgtemperaturerna och samtidigt ändras rad 1 på bildskärmsmenyn på följande sätt.

·[5000K]→| ·[6500K]→[2 ·[9300K]→| 3

Ställ in färgtemperaturen för de olika videoingångarna

Du kan finjustera färgtemperaturen för de olika videoingångarna (INSIGNAL 1: 13W3 och INSIGNAL 2: HD15) i både ENKEL- och EXPERT-läget.

1 Välj samma justeringsläge och färgtemperatur i FÄRG-menyn för både INSIGNAL 1 och INSIGNAL 2. 2 Finjustera färgtemperaturen i varje meny för INSIGNAL 1 och INSIGNAL 2.

Inställningarna lagras i minnet för INSIGNAL 1- respektive INSIGNAL 2-anslutningen.

För mer information om hur du väljer videoingång, se sidan 87.

sRGB-läge

Färginställningen sRGB är en industristandard för färgrymdsprotokoll som har utvecklats för att kalibrera de visade färgerna mot de utskrivna för datorutrustning som följer sRGB-standarden. Du justerar färgerna till sRGB-profilen genom att helt enkelt välja sRGB-läget i FÄRG-menyn. För att sRGB-färgerna ska visas korrekt (γ = 2,2; 6500 K) måste du ställa in datorn på sRGB-profilen och justera ljusstyrkan (och kontrasten) på de värden som visas i menyn. Information om hur du ställer in ljusstyrkan (och kontrasten) finns på sidan 89.

Obs!

Datorn och andra anslutna produkter (som t.ex. skrivare) måste vara sRGB-kompatibla.

Återställa färgen från ENKEL- eller sRGB-menyerna

Efter flera års användning brukar färgerna hos de flesta bildskärmar mattas av. FÄRGRESET-funktionen, som du hittar i ENKEL- och sRGB-menyerna, gör att du kan återställa färgerna till den kvalitetsnivå de hade när skärmen lämnade fabriken. I det följande beskrivs hur du återställer skärmens färger från ENKEL-menyn.

1 Tryck på vänster-/högerknapparna för att välja ENKEL- eller sRGB-läge. 2 Tryck först på nedåt-/uppåtpilarna för att välja (FÄRGRESET) och sedan på högerpilen.

Bilden försvinner medan färgen återställs (tar ungefär 2 sekunder). När färgen har återställts visas bilden återigen på skärmen.

Obs!

• Innan du använder den här funktionen måste skärmen först ha varit påslagen i normalt läge (den gröna strömindikatorn lyser) under åtminstone 30 minuter. Om skärmen går in i energisparläge måste du först återställa skärmen till normalt läge och vänta 30 minuter innan skärmen är redo för färgåterställning. Du kan behöva justera datorns energisparfunktion för att skärmen ska hålla sig kvar i normalt läge under 30 minuter. Om skärmen inte är redo visas följande meddelande.

• Det kan hända att skärmen gradvis förlorar egenskapen att utföra den här funktionen på grund av att bildröret naturligt åldras.

Ytterligare inställningar (OPTION)

Du kan utföra manuell avmagnetisering (degauss) av bildskärmen. Du kan också ändra menyernas placering och låsa bildskärmskontrollerna.

1 Tryck på knappen.

Huvudmenyn (MENU) visas på skärmen.

2 Tryck på nedåt-/uppåtpilarna för att markera OPTION och tryck sedan på knappen.

OPTION-menyn visas på skärmen.

3 Välj önskat justeringsalternativ genom att trycka på nedåt-/uppåtpilarna.

Justera det valda alternativet enligt följande instruktioner.

Avmagnetisera skärmen

Skärmen avmagnetiseras automatiskt när strömmen slås på. Om du vill avmagnetisera skärmen manuellt trycker du först på / knapparna för att välja (DEGAUSS). Tryck sedan på → knappen.

Skärmen avmagnetiseras under ungefär 2 sekunder. Om du behöver göra om avmagnetiseringen bör du först vänta 20 minuter för att få bästa resultat.

Ändra menyns position

Du kan placera om menyn om den skymmer en bild på skärmen. För att ändra menypositionen på bildskärmen trycker du först på / knapparna för att välja (POS MENY) för horisontell justering eller (POS MENY) för vertikal justering. Tryck sedan på knapparna för att flytta bildskärmsmenyn.

Låsa kontrollerna

Du kan skydda dina inställningar genom att låsa kontrollerna. Tryck först på / knapparna för att välja (KONTROLL LÅS) och tryck sedan på → knappen för att välja PÅ.

När kontrollerna är låsta fungerar bara (strömbrytaren), SLUTA och KONTROLLLÅS i OPPOHON-menyn. Om du försöker använda några andra kontroller visas på skärmen.

Låsa upp kontrollerna

Upprepa ovanstående procedur, men ställ (KONTROLL LÅS) på AV.

Återställa justeringarna

Den här bildskärmen erbjuder tre sätt att återställa. Använd → (återställning) knappen för att återställa justeringarna.

Återställa ett enskilt justeringsalternativ

Använd , knapparna för att välja det justeringsalternativ som du vill återställa och tryck sedan på (återställning) knappen.

Återställa alla justeringsdata för den aktuella insignalen

Tryck på (återställning) knappen när ingen meny visas på skärmen.

Observera att följande alternativ inte återställs med den här metoden:

• språk för bildskärmsmenyerna (sida 87)
• justeringsläget i FÄRG-menyn (ENKEL, EXPERT, sRGB) (sida 92)
• menypositionerna på bildskärmen (sida 93)
• kontrollåset (sida 93)

Tryck in och håll (återställning) knappen nedtryckt i mer än två sekunder.

Obs!

(Återställning) knappen fungerar inte när O (KONTROLL LÅS) är ställd på PÅ.

Tekniska data

Energisparfunktion

Den här bildskärmen följer de riktlinjer för energisparfunktioner som fastställts av VESA, ENERGY STAR och NUTEK. Om bildskärmen inte tar emot någon signal från den dator den är ansluten till, minskas energiförbrukningen automatiskt enligt följande.

Energülage Strömfürbrukning		( ström)indikator
normalläge ≤ 160 W grön
active off*	≤ 3 W orange(avständig)
strömmen avslagen	< 1 W av

• När datorn övergår till “avstängt” läge stängs insignalen från bildskärmen av och “INGEN SIGNAL” visas på skärmen. Efter ett kort ögonblick växlar bildskärmen över till energisparläge.

Felsökning

Innan du kontaktar teknisk support bör du först läsa igenom detta avsnitt.

Om tunna linjer syns på skärmen (dämpningstrådar)

Linjerna du ser på skärmen är normala för Trinitron-skärmar och innebär inget fel. De är skuggor från damptrådarna som har som uppgift att stabilisera skärmgallret. De märks mest mot ljus bakgrund (t.ex. mot vitt). Skärmgallret är ett tekniskt mycket viktigt element och gör Trinitron-bildrören unika genom att det släpper fram mer ljus med klarare och mer detaljrika bilder som resultat.

1 Den valda anslutningen

Detta meddelande visar vilken videoingång som för tillfället är vald (INSIGNAL 1 eller INSIGNAL 2).

2 Insignalens status INGEN SIGNAL

Visar att skärmen inte får någon insignal eller att ingen signal skickas vidare från den valda anslutningen.

3 Åtgärden

Ett eller fler av följande meddelanden kan visas på skärmen.

• Om DEN VIA DATORN visas på skärmen kan du prova att trycka på någon tangent på datorn. Kontrollera också att datorns grafikkort sitter säkert förankrat på sin rätta kortplats.
• Om KONTROLLERA INGÅNG visas på skärmen kan du försöka byta insignal (sida 87).
• Om SE OM KABELSIGNAL visas på skärmen kontrollerar du att skärmen är korrekt ansluten till datorn (sida 86).

Om EJ FREKVENSOMFÅNG visas på skärmen

1 Vald anslutning och den aktuella insignalens frekvenser

Detta meddelande visar den aktuella anslutningen (INSIGNAL 1 eller INSIGNAL 2). Om skärmen kan identifiera frekvenserna från den aktuella insignalen visas också de horisontella och vertikala frekvenserna.

2 Insignalens status EJ I FREKVENSOMFÅNG

Detta indikerar att insignalen inte har stöd av bildskärmens specifikationer.

Åtgärder

ÄNDRA BILDFREKVENSEN visas på skärmen. Om du har bytt ut en gammal skärm mot den här, byter du tillbaka till den gamla och justerar sedan datorns grafikkort så att den horisontella frekvensen ligger mellan 30 - 121 kHz och den vertikala mellan 48 - 160 Hz.

För mer information, se "Felsymptom och åtgärder" på sidan 96.

Felsymptom och åtgärder

Om problemet orsakas av den anslutna datorn eller annan utrustning finns mer information i bruksanvisningen till den anslutna utrustningen. Använd självdiagnostikfunktionen (sida 98) om följande åtgärder inte löser problemet.

Symptom Kontrollera dessa alternativ
Ingen bild
Om ① (ström) indikatorn inte tänds	• Kontrollera att nätkabeln ar korrekt ansluten. • Kontrollera att ① (ström) omkopplaren ar ställd på "on".
Om meddelandet INGEN SIGNAL visas på skärmen eller om ① (ström) indikatorn lyser rödbrun eller växlar mellan grönt och rödbrun	• Kontrollera att inställingarna für Nappen ar korrekta (sida 87). • Kontrollera attinte nagra stift på anslutningskontakten ar böjda eller har tryckts in. ■Problem orsakade av den anslutna datorn er annan utrustning •Datorn ar i energisparläge. Prova med att trycka på一定程度 tangent på datorn tangentbord. •Kontrollera att datorn ar pääslagen. •Kontrollera att datorns grafikkort siter säkert forankrat på sin rätta kortplats.
Om meddelandet INGEN SIGNAL och SE OM KABELSIGNAL visas på skärmen eller om ① (ström) indikatorn antingen lyser rödbrun eller växlar mellan grönt och rödbrun	• Kontrollera att signalkabeln ar korrekt ansluten och att alla kontakter siter stadigt i sina ansluttingar (sida 86). • Kontrollera attinte nagra stift på anslutningskontakten ar böjda erher har tryckts in. •Kontrollera att Napp inställingen ar korrekt (sida 87). ■Problem orsakade av den anslutna datorn er annan utrustning •Kontrollera att datorns grafikkort siter säkert forankrat på sin rätta kortplats.
Om meddelandet EJ I FREKVENSOMFÄNG visas på skärmen	■Problem orsakade av den anslutna datorn er annan utrustning •Kontrollera att frekvenserna für vidcosignalerna ligger inom det område som specificerats for skärmen. Om du har bytt ut en gammad skärm mot den här, byter du tillbaka till den gamla och justerar sedan frekvensomfängenet enlicht följande. Horisontell: 30 - 121 kHz Vertikal: 48- 160 Hz
Om inget meddelande visas och ① (ström) indikatorn lyser grönt eller blinkar rödbrun	• Använd självdiagnosfungtionen (sida 98).
Bilden fladdrar, hoppar, skälver aller ar Förvrängd	• Undersök om det kan finnas störningsköllor i narheten av bildskärmen. Störande magnetiska fält kan orsakas av andra skärmar, laserskrivare, elektriska fläktar, fluorescenslampor och tv-apparaterc. • Flytta skärmen bort frän strömforande kablar erller placera en magnetisk avskärmning nara skärmen. • Försök ansluta skärmen tillett annat vägguttag, helst ett uttag som ar anslutet till en annan gruppsäkring. • Pröva att vrida skärmen 90 ° at vänster erller höger. ■Problem orsakade av den anslutna datorn er annan utrustning • Rädfräga manualen till det installerade grafikkortet om hur du ställer in det sa att det passar bildskärmen. • Kontrollera att grafiklägena och frekvensen für insignalen stödjs av den här skärmen. Även om frekvensen verkar vara korrekt har vissa grafikkort en alltfor snäv synkpuls für att den sca synkronisera bildskärmen korrekt. • Justera datorns upddateringsfrekvens (den vertikala frekvensen) tills du fär;basta mölige bild.
Bilden ar suddig	• Justera lusstyrykan och kontrasten (sida 89). • Avmagnetisera skärmen* (sida 93). • Bilden kan i vissa fall bli suddig när ELIMINERA MOARE stär på PÅ. Minska moaréndertryckningen erller ställ ELIMINERA MOARE på AV (sida 91).
Symptom	Kontrollera dessa alternativ
Bilden uppvisar skuggor	Undvik att använda fällängda videokablar och/eller videoswitchboxar.Kontrollera att alla kontakter sitter stadigt i sina ansluttingar.
Bildenär inte centrerad eller har fel storlek	Tryck på可能发生 (sida 87).Justera storlek (sida 90) aller centrering (sida 90). Tänk på att vissa videolägen inte fyller skärmen önda ut i kanterna.
Bildens kanterär kroppa · Justera geometrin (sida 90).
Ett vögformat elliptiskt mönster (moäre) syns	Ställ ELIMINERA MOARE på PÅ och justera graden av moärendertryckning tills moäreeffektten minimerats (sida 91).Problem orsakade av den anslutna datorn erller annan utrustningÄandra skrivbordsmönstret.
Färgenär inte likformig	Avmagnetisera skärmen* (sida 93). Om du placrar urustning som genererar magnetiska fält, t.ex. högtilare, nagra skärmen erler om du andrar skärmriktingen, kan det hända att färgerna forlorar sin likformigung.Justera fällgavikelserna i hörnen (landing) (sida 91).
Vitt ser inte ut som vitt · Justera fälltemperaturen (sida 92).
Bokstäver och linjer visas omgivna av röda eller blå skuggningar	Justera konvergensen (sida 91).
Knapparna på skärmen fungerar inte (Orisa på skärmen)	Om kontrollaset stär på PÅ ställer du det på AV (sida 93).
FÄRGRESET-funktionen fungerar inte	Innan du använder den hare Funktionen måste skärmen vara i normalläge (den gröna indikatorn lyser) under minst 30 minutes. För mer information om hur du använder FÄRGRESET-funktionen, se sidan 93.Justera datorns inställninger für energisparlåget sä att skärmen stär kvar i normalläget under mer än 30 minutes.Skrämen forlorar gradvis sin möjliget att utföra den hare Funktionen beroende på bildrörets naturliga öldrande.
FARGENEL EXPERT sRGB5000K·6500K·9300K5000KFÄRGRESETTILL GÁNG EFTER UPPVARMN
Ett brum hörs direkt after det att du slagit på strömmen	Det du hörär ljudet frän automatiska av Magnetiseringen. När skärmen slås på av magnetiseras skärmen automatiskt under 2 sekunder.

• Om en annan avmagnetiseringscykel behövs bör du först vänta 20 minuter; då får du bästa resultatet. Du kanske hör ett brummande ljud, men det är helt normalt.

Visa den här skärmens namn, serienummer och tillverkningsdatum.

Medan skärmen tar emot en videosignal trycker du på knappen och håller den nedtryckt under mer än fem sekunder. Då visas skärmens informationsruta.

Om du inte lyckas lösa problemet kontaktar du din serviceverkstad och ger dem följande information.

• Modellbeteckning: GDM-5410 Serienummer
• Namn och specifikationer för dator och grafikkort.

Exempel

INFORMATION

MODEL:GDM-5410

SER NO:1234567

Självdiagnosfunktion

Den här skärmen är utrustad med en självdiagnosfunktion. Om du har problem med skärmen eller datorn (datorerna) slocknar skärmen och strömindikatorn lyser antingen grönt eller blinkar rödbrun. Om strömindikatorn lyser rödbrun indikerar det att datorn intagit energisparläge. Tryck på en valfri tangent på tangentbordet.

(ström) indikator

Om (ström) indikatorn lyser grönt

1. Koppla bort kontakterna från video input 1- och 2-anslutningarna, eller stäng av den anslutna datorn (datorerna). 2. Tryck på (ström) knappen två gånger för att först slå av monitorn och sedan på den igen. 3. Tryck på → knappen under 2 sekunder innan skärmen går in i energisparläge.

Om alla fyra färgfälten (vitt, rött, grönt och blått) visas fungerar skärmen som den ska. Anslut i så fall videokablarna igen och kontrollera datorns (datorernas) status.

Om färgfälten inte visas finns det risk för att det är något fel på bildskärmen. Kontakta service och informera om bildskärmens tillstånd.

Om (ström) indikatorn blinkar rödbrun

Tryck på (power) knappen två gånger för att först slå av bildskärmen och sedan slå på den igen.

Om (ström) indikatorn lyser grönt betyder det att skärmen fungerar som den ska.

Om (ström) indikatorn fortfarande blinkar finns risk för att det är något fel på skärmen. Räkna hur många sekunder det är mellan (ström) indikatorns rödbrun-blinkningar och informera serviceverkstaden om bildskärmens tillstånd. Se till att du har information om skärmens modellbeteckning och serienummer tillgänglig, likaså information om dator och grafikkort (märken och modeller).

Specifikationer

Bildrör (CRT) 0,24 mm öppning i halvgallret

21 tum uppmätt diagonalt

90-graders avböjning

FD Trinitron

Bildrutans storlek Ca. 403,8 302,2 mm (b/h)

19,8" bldyta

Rekommenderad upplösning

• Rekommenderade horisontella och vertikala synkförhällanden
• Horisontell synkbreddefekt ske vara storre an 4,8% av den totala horisontella tiden aller 0,8µs (det storsta av dessa bada varden).
• Horisontellt svepavstand (blanking width) bör överstiga 2,3µs .
• Vertikalt svepavstand (blanking width) bör overstiga 450 µs . ** Om insignalen ar GTF-kompatibel (Generalized Timing Formula),kommen bildskarmens GTF-funktion att automatiskt skapa en optimal bild for skarmen.

Ratt till andringar av utforande och specifikationer forbehalles.

Steg 2: CONBUN-enhet 106

Steg 3: Anslut strömmen 106

Steg 4: Montera bakkåpan 106

Steg 5: Slå på strömmen 106
