BRUKSANVISNING GDMF520 SONY

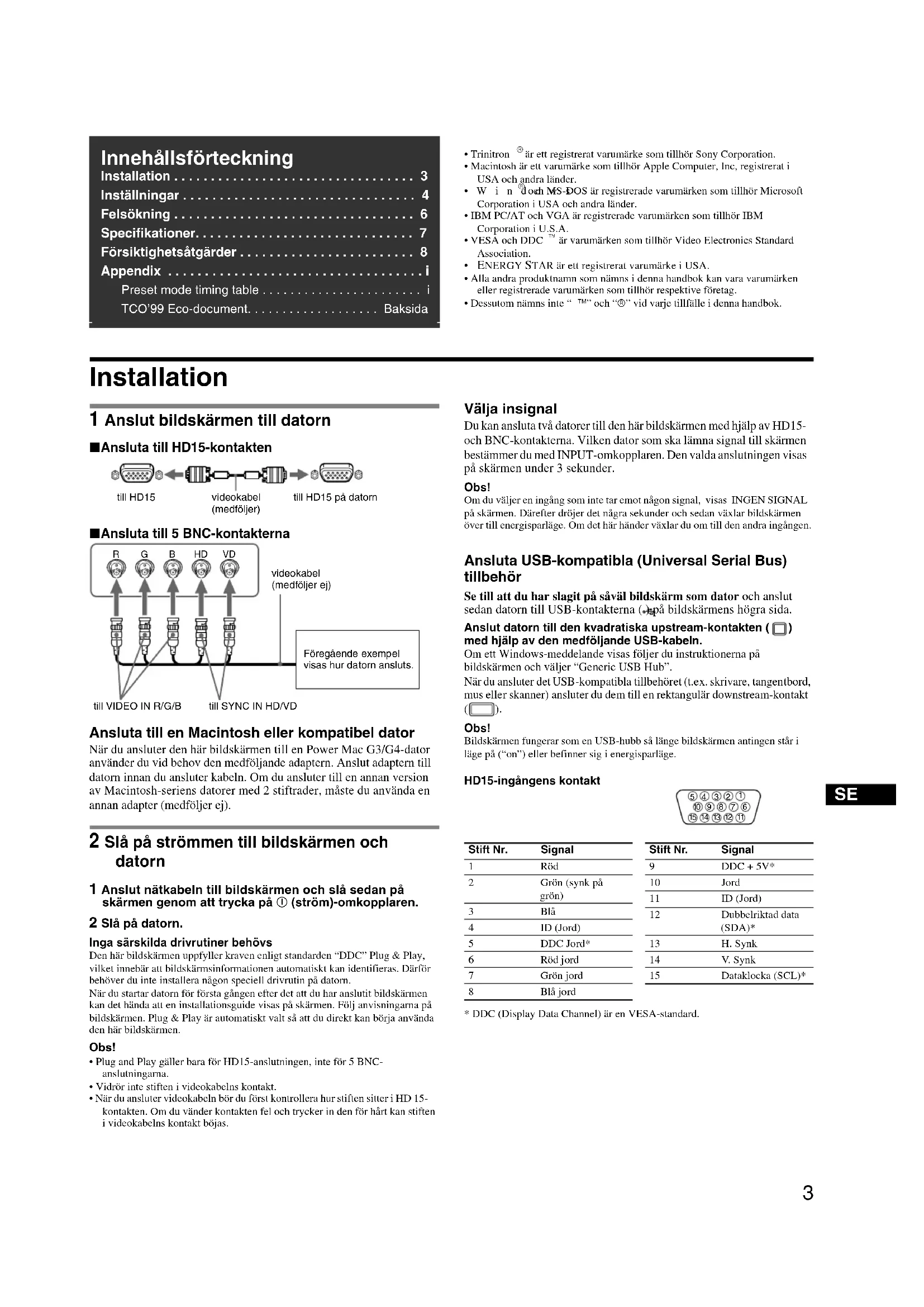

• Trinitron är ett registrerat varumärke som tillhör Sony Corporation.• Macintosh är ett varumärke som tillhör Apple Computer, Inc, registrerat i USA och andra länder.•Windows och MS-DOS är registrerade varumärken som tillhör Microsoft Corporation i USA och andra länder.• IBM PC/AT och VGA är registrerade varumärken som tillhör IBM Corporation i U.S.A.• VESA och DDC är varumärken som tillhör Video Electronics Standard Association. ENERGY STAR är ett registrerat varumärke i USA.• Alla andra produktnamn som nämns i denna handbok kan vara varumärken eller registrerade varumärken som tillhör respektive företag.• Dessutom nämns inte “ä” och “â” vid varje tillfälle i denna handbok. Installation 1 Anslut bildskärmen till datorn x Ansluta till HD15-kontakten x Ansluta till 5 BNC-kontakterna Ansluta till en Macintosh eller kompatibel dator När du ansluter den här bildskärmen till en Power Mac G3/G4-dator använder du vid behov den medföljande adaptern. Anslut adaptern till datorn innan du ansluter kabeln. Om du ansluter till en annan version av Macintosh-seriens datorer med 2 stiftrader, måste du använda en annan adapter (medföljer ej). 2 Slå på strömmen till bildskärmen och datorn 1 Anslut nätkabeln till bildskärmen och slå sedan på skärmen genom att trycka på ! (ström)-omkopplaren. 2 Slå på datorn. Inga särskilda drivrutiner behövs Den här bildskärmen uppfyller kraven enligt standarden “DDC” Plug & Play, vilket innebär att bildskärmsinformationen automatiskt kan identifieras. Därför behöver du inte installera någon speciell drivrutin på datorn.När du startar datorn för första gången efter det att du har anslutit bildskärmen kan det hända att en installationsguide visas på skärmen. Följ anvisningarna på bildskärmen. Plug & Play är automatiskt valt så att du direkt kan börja använda den här bildskärmen. Obs!

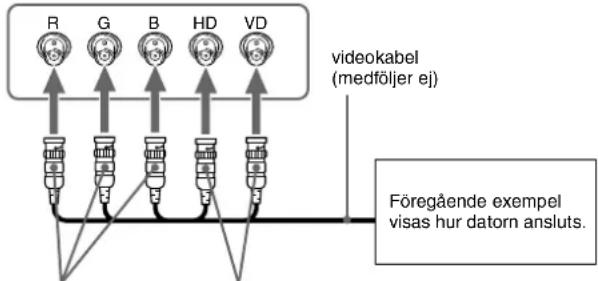

• Plug and Play gäller bara för HD15-anslutningen, inte för 5 BNC-anslutningarna.• Vidrör inte stiften i videokabelns kontakt.• När du ansluter videokabeln bör du först kontrollera hur stiften sitter i HD 15-kontakten. Om du vänder kontakten fel och trycker in den för hårt kan stiften i videokabelns kontakt böjas. Välja insignal Du kan ansluta två datorer till den här bildskärmen med hjälp av HD15- och BNC-kontakterna. Vilken dator som ska lämna signal till skärmen bestämmer du med INPUT-omkopplaren. Den valda anslutningen visas på skärmen under 3 sekunder. Obs! Om du väljer en ingång som inte tar emot någon signal, visas INGEN SIGNAL på skärmen. Därefter dröjer det några sekunder och sedan växlar bildskärmen över till energisparläge. Om det här händer växlar du om till den andra ingången. Ansluta USB-kompatibla (Universal Serial Bus) tillbehör Se till att du har slagit på såväl bildskärm som dator och anslut sedan datorn till USB-kontakterna ( ) på bildskärmens högra sida. Anslut datorn till den kvadratiska upstream-kontakten ( ) med hjälp av den medföljande USB-kabeln. Om ett Windows-meddelande visas följer du instruktionerna på bildskärmen och väljer “Generic USB Hub”. När du ansluter det USB-kompatibla tillbehöret (t.ex. skrivare, tangentbord, mus eller skanner) ansluter du dem till en rektangulär downstream-kontakt

Obs! Bildskärmen fungerar som en USB-hubb så länge bildskärmen antingen står i läge på (“on”) eller befinner sig i energisparläge. HD15-ingångens kontakt

Stift Nr. Signal1Röd2 Grön (synk på grön)3Blå4 ID (Jord) 5DDC Jord* 6Röd jord 7 Grön jord 8Blå jord 9 DDC + 5V*10 Jord11 ID (Jord)12 Dubbelriktad data (SDA)*13 H. Synk14 V. Synk15 Dataklocka (SCL)*Stift Nr. Signal4 Inställningar Använda menyn 1 Tryck på MENU-knappen för att visa huvudmenyn. 2 Rör på kontrollknappen m/M för att markera den huvudmeny du vill justera och tryck sedan på kontrollknappen. 3 Markera den undermeny, vars inställningar du vill justera och tryck sedan på kontrollknappen. 4 Gör inställningarna med hjälp av kontrollknappen. Justera kvaliteten på bilden (PICTURE EFFECT) Du kan välja det bästa läget bland tre förinställda lägen genom att trycka upprepade gånger på PICTURE EFFECT-knappen. x PROFESSIONELL För exakta och jämna färger. Välj detta läge för professionell desktop publishing och grafikprogram.x STANDARD För bilder med hög kontrast och ljusstyrka. Välj det här läget om du använder standardprogram av typen kalkylprogram, ordbehandling och e-post eller när du surfar på Internet. x DYNAMISK För extremt skarpa och fotorealistiska bilder. Ljusare än läget STANDARD. Välj det här läget om du ofta använder underhållningsprogram av typen spel och uppspelning av DVD-skivor. Inställningar på skärmmenyn MENU

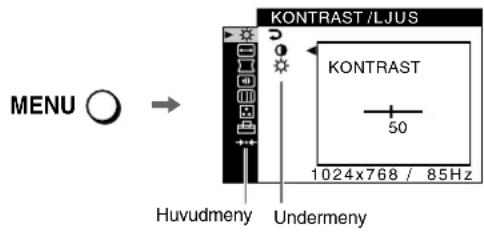

HuvudmenyUndermeny Ikoner på huvudmeny och justeringsalternativ Ikoner på undermeny och justeringsalternativ Justering av kontrast och ljusstyrka

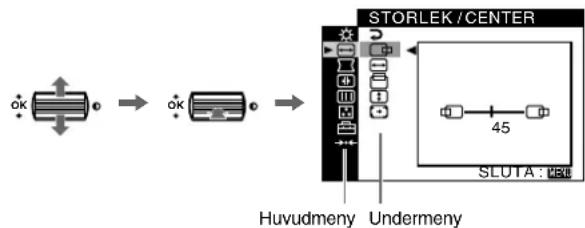

Ställa in kontrasten Ställa in ljusstyrkan Justering av bildens storlek och centrering

Horisontell position Ställa in horisontell storlek Vertikal position Ställa in vertikal storlek Få storlek och centrering automatiskt utförd Justering av bildens form Rotera bilden Expandera eller dra samman bildens sidor

Förskjuta bildens sidor åt vänster eller höger*

Justera bildens bredd upptill*

Förskjuta bildens övre del åt vänster eller höger*

0 ÅTERSTÄLL: Återställer alla inställningar till fabriksinställningarna. Justering av konvergensen

Förskjuta röda eller blå skuggor horisontellt Förskjuta röda eller blå skuggor vertikalt Förskjuta röda eller blå skuggor vertikalt upptill på skärmen Förskjuta röda eller blå skuggor vertikalt nedtill på skärmen 0 ÅTERSTÄLL: Återställer alla inställningar till fabriksinställningarna. Justering av bildkvaliteten Exempel på moaré Avmagnetisera skärmen (DEGAUSS). Justera graden av moaréupphävning tills moaréeffekten blivit så liten som möjligt (ELIMINERA MOARE).

Minska ojämnheter i färgen i skärmens övre vänstra hörn till ett minimum (HÖRNFÄRG).*

Minska ojämnheter i färgen i skärmens övre högra hörn till ett minimum (HÖRNFÄRG).*

Minska ojämnheter i färgen i skärmens nedre vänstra hörn till ett minimum (HÖRNFÄRG).*

Minska ojämnheter i färgen i skärmens nedre högra hörn till ett minimum (HÖRNFÄRG).*

0 ÅTERSTÄLL: Återställer alla inställningar till fabriksinställningarna.

: Justera bildens färg Med FÄRG-inställningarna kan du justera bildens färgtemperatur genom att ändra färgnivån på det vita färgfältet. Vid låg färgtemperatur verkar färgerna rödare och vid hög färgtemperatur framstår de som blåare. Den här inställningen kan du använda om du vill anpassa färgerna på bildskärmen till färgerna på utskrifterna. Välj något av de 4 inställningslägena för färgtemperatur: ENKEL, FÄRGRESET, EXPERT och sRGB på menyn (OPTION). x ENKEL (Standardinställning) Du kan ställa in färgtemperaturen från 5000 K till 11000 K. x FÄRGRESET Du kan välja mellan tre förinställda färgtemperaturer, 5000 K, 6500 K och 9300 K. Standardinställning är 9300 K. x EXPERT Du kan göra ytterligare finjusteringar av färgerna genom att välja det här läget. Med GAIN ( ) justerar du de ljusa partierna av skärmen, med BIAS ( ) justerar du de mörka partierna. x sRGB Färginställningen sRGB är en industristandard för färgrymdsprotokoll som har utvecklats för att kalibrera bildskärmens färger mot färgerna på utskrifterna. För att sRGB-färgerna ska visas korrekt (γ = 2,2, 6500 K) väljer du sRGB-läget och ställer PICTURE EFFECT-läget på PROFESSIONELL (sidan 4) och datorn på sRGB-profilen. Om du väljer sRGB kan du inte göra några justeringar på menyn KONTRAST/ LJUS. Återställa färgerna från ENKEL-, FÄRGRESET- och sRGB- lägena ( FÄRGRESET) Du kan återställa färgerna till den kvalitet de hade vid leverans från fabrik. Innan du använder den här funktionen måste bildskärmen ha varit påslagen i normalt driftsläge (strömindikatorn lyser grönt) under minst 30 minuter. Eventuellt kanske du måste ändra datorns inställningar för energisparläget för att bildskärmen ska förbli i normalt läge under 30 minuter. Om bildskärmen inte varit i rätt driftsläge under minst 30 minuter, visas meddelandet “TILLGÅNG EFTER UPPVÄRMN”. Med tiden kan den här funktionen gradvis bli mindre effektiv. Det beror på Trinitron-bildrörets naturliga åldrande. Justering av bildens färger Se “ : Justera bildens färg”. Övriga inställningar Skydda inställningarna (KONTROLL LÅS)

Välja språk för skärmmeny/bekräfta skärmens information (LANGUAGE/INFORMATION)*

Ändra menyns horisontella placeringÄndra menyns vertikala placering Välja läge för färgjustering. (Se “ : Justera bildens färg”.) 0 Återställning av inställningarna

Återställa alla justeringar för den aktuella insignalen.*

Återställa alla justeringar för alla insignaler. Välj “OK”.

Den här inställningen gäller den aktuella insignalen.

Den här inställningen gäller alla insignaler.

• DEUTSCH: Tyska • : Ryska

Du kan bara använda ! (ström) omkopplaren, SLUTA, och (KONTROLL LÅS).

Menyalternativen , och återställs inte på det här sättet. Ikoner på huvudmeny och justeringsalternativIkoner på undermeny och justeringsalternativ Välj förVälj för RR (röd) BIAS R R (röd) GAIN GG (grön) BIAS G G (grön) GAIN BB (blå) BIAS B B (blå) GAIN 0 ÅTERSTÄLL6 Felsökning x Ingen bild Om ! (ström)-indikatorn inte lyser

• Kontrollera att nätkabeln är ordentligt ansluten.

• Kontrollera att ! (ström)-omkopplaren är i påslaget läge (“on”). ! (ström) indikatorn lyser orange

• Kontrollera att videokabeln är ordentligt ansluten och att alla kontakter är ordentligt anslutna och sitter stadigt förankrade på sina platser.

• Kontrollera att INPUT-omkopplaren är rätt inställd.

• Kontrollera att stiften på HD15-kontakten inte är böjda eller har tryckts in i kontakten.

• Kontrollera att strömmen till datorn är påslagen (“on”).

• Datorn är i energisparläge. Pröva att trycka på någon tangent på tangentbordet eller att röra på musen.

• Kontrollera att grafikkortet i datorn sitter som det ska i sin kortplats. Om indikatorn ! (ström) lyser grön eller blinkar orange

• Använda självdiagnosfunktionen. x Bilden fladdrar, hoppar, oscillerar eller är förvrängd

• Isolera och avlägsna möjliga källor till elektromagnestiska fält, t.ex. andra bildskärmar, laserskrivare, elektriska fläktar eller TV-apparater.

• Flytta bildskärmen bort från strömkablar eller placera en magnetisk avskärmning nära den.

• Försök ansluta bildskärmen till ett annat vägguttag, helst ett som ligger på en annan gruppsäkring.

• Pröva att vrida bildskärmen 90° åt vänster eller höger.

• Information om rätt inställning för bildskärmen finns i bruksanvisningen till grafikkortet.

• Kontrollera att bildskärmen kan hantera grafikläget och insignalens frekvens (se “Grafiklägen och frekvenser (Preset mode timing table)” på sidan i). Även om frekvensen ligger inom korrekt intervall, kan vissa grafikkort ha en synkpuls som är för kort för att bildskärmen ska synka korrekt.

• Justera datorns uppdateringsfrekvens (vertikal frekvens) för att få bästa möjliga bild. x Bilden är otydlig

• Ställ in kontrast, ljusstyrka och PICTURE EFFECT.

• Avmagnetisera bildskärmen.*

• Ställ in moareupphävningen så att den blir så liten som möjligt eller ställ ELIMINERA MOARE på AV. x Bilden har skuggor

• Undvik att använda förlängningskablar och/eller omkopplingsdon till videokabeln.

• Kontrollera att alla kontakter är ordentligt anslutna och sitter stadigt. x Bilden har fel storlek eller är inte centrerad

• Aktivera funktionen för automatisk storlek och centrering.

• Justera storleken eller centreringen. Vissa insignaler och/eller grafikkort använder inte bildskärmens yta fullt ut.

• Direkt efter det att du har slagit på strömbrytaren kan det hända att det tar ett tag innan storleken/centreringen har rättat till sig. x Bildens kanter är inte raka

• Justera geometrin. x Vågformiga eller elliptiska mönster (moaré) syns

• Ställ in moareupphävningen så att moareeffekten blir så liten som möjligt.

• Ändra mönster på skrivbordet. x Färgen är ojämn

• Avmagnetisera bildskärmen.* Om du placerar utrustning som skapar magnetfält, t.ex. högtalare i närheten av bildskärmen eller om du ändrar riktning på bildskärmen (vrider på den), kan det hända att färgerna blir ojämna.

• Justera hörnfärgen. x Vitt ser inte ut som vitt

• Justera färgtemperaturen.

• Kontrollera att de fem BNC-kontakterna är anslutna i rätt ordning. x Knapparna på bildskärmen fungerar inte ( visas på skärmen)

• Om kontrollåset står i läge PÅ ställer du det i läge AV. x Bokstäver och linjer är omgivna av röda och blå skuggor

• Justera konvergensen. x Anslutna USB-enheter fungerar inte

• Kontrollera att USB-anslutningarna sitter som de ska.

• Stäng av bildskärmen (OFF) och slå sedan på den igen (ON). Därefter ansluter du USB-kabeln igen.

• Om du ansluter ett tangentbord eller en mus till USB-kontakterna och sedan startar om datorn för första gången kan det hända att periferienheterna inte fungerar. I så fall kopplar du tangentbord och mus direkt till datorn och installerar USB-enheterna. Därefter kan du ansluta dem till bildskärmen.

• Installera den senaste versionen av drivrutinen på datorn. Kontakta återförsäljaren av enheten, så får du veta vilken drivrutin du behöver. x Ett brum hörs just efter det att du slagit på strömmen

• Det är ljudet från den automatiska avmagnetiseringen. När du slår på strömmen avmagnetiseras bildskärmen automatiskt under några sekunder. (Funktionen kallas på engelska “degauss”.)

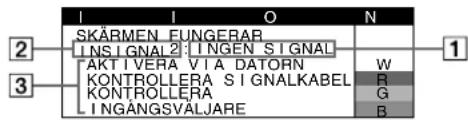

• Om du behöver avmagnetisera skärmen ytterligare en gång bör du, för att få bästa resultat, vänta minst 20 minuter. Ett surrande ljud kan höras, men det är normalt och innebär inte att något är fel. Skärmmeddelanden 1 Om “INGEN SIGNAL” visas: Meddelandet innebär att ingen signal matas in via den aktuella anslutningen. 2 Visar den aktuella anslutningen. 3 Visar åtgärderna.

• Om AKTIVERA VIA DATORN visas på skärmen kan du pröva att trycka på någon av tangenterna på tangentbordet eller röra på musen, och sedan kontrollera att datorns grafikkort sitter ordentligt i rätt kortplats.

• Om KONTROLLERA SIGNALKABEL visas på skärmen kontrollerar du att bildskärmen är korrekt ansluten till datorn.

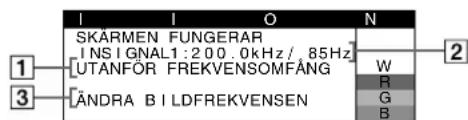

• Om KONTROLLERA INGÅNGSVÄLJARE visas på skärmen kan du pröva att växla insignal. 1 Om “UTANFÖR FREKVENSOMFÅNG” visas: Detta meddelande visar att insignalen inte kan hanteras av bildskärmen. 2 Visar insignalens frekvens. 3 Visar åtgärderna. ÄNDRA BILDFREKVENSEN visas på skärmen. Om du har bytt ut en gammal bildskärm mot den här skärmen, ansluter du den gamla skärmen igen och ställer sedan in grafikkortet så att den horisontella frekvensen ligger mellan 30 och 137 kHz och den vertikala mellan 48 och 170 Hz. IIONNFORMATSKÄRMEN FUNGERAR2 : I NGEN S I GNAL

Visa bildskärmens namn, serienummer och tillverkningsdatum. Medan bildskärmen tar emot en videosignal trycker du på MENU-knappen och håller den intryckt i mer än 5 sekunder. Då visas bildskärmens informationsruta. Om tunna linjer syns på skärmen (dämpartrådar) Linjerna du ser på skärmen är en del av konstruktionen i Trinitrons bildrör; som används i den här bildskärmen, och innebär inte att något är fel. Det du ser är skuggorna av dämpartrådarna som håller skuggmasken på plats. De syns mest när bakgrunden är ljus (normalt vit). Skuggmasken är det viktiga element som gör Trinitron bildrör unika genom att släppa igenom mer ljus till bildskärmen, vilket i sin tur ger klarare och detaljrikare bilder. Sjävldiagnosfunktion Den här bildskärmen är utrustad med en självdiagnosfunktion. Om du får något problem med bildskärmen eller datorn/datorerna slocknar skärmen och ! (ström)-indikatorn lyser antingen grönt eller blinkar orange. Om ! (ström)-indikatorn lyser orange betyder det att datorn är i energisparläge. Prova att trycka på någon av tangenterna på tangentbordet eller att röra på musen. x Om ! (ström)-indikatorn lyser grönt 1 Koppla ur alla kontakter från videoingångarna 1 och 2 eller stäng av strömmen till den eller de anslutna datorerna. 2 Slå av (OFF) bildskärmen och slå sedan på (ON) den igen. 3 För kontrollknappen uppåt och håll den där några sekunder innan bildskärmen går in i energisparläget. Om alla fyra färgstaplarna (vit, röd, grön, blå) visas, betyder det att bildskärmen fungerar som den ska. Återanslut alla videokablar och kontrollera sedan anslutningen till datorn/datorerna. Om färgstaplarna inte visas är det risk för att något är fel med bildskärmen. Kontakta din Sony-återförsäljare och berätta vad som hänt med bildskärmen. x Om ! (ström)-indikatorn blinkar orange Slå av (OFF) bildskärmen och slå sedan på (ON) den igen. Om ! (ström)-indikatorn lyser grönt fungerar bildskärmen som den ska. Om ! (ström)-indikatorn fortfarande blinkar kan det vara något fel på bildskärmen. Räkna antalet sekunder mellan de orange blinkningarna hos ! (ström)-indikatorn och informera din Sony-återförsäljare om förhållandet. Tänk på att skriva ned modellnamnet och bildskärmens serienummer och ha dessa uppgifter till hands. Ytterligare uppgifter som kan behövas är märke och modell på dator och grafikkort. Specifikationer CRT 0,22 mm skuggmask, 90 graders avböjning, FD Trinitron21 tum uppmätt diagonaltVerklig bildstorlek Ca. 403,8 × 302,2 mm (b/h)19,8 tum visningsytaUpplösning (H:Horisontellt, V:Vertikalt)Max.: H: 2048 punkter, V: 1536 linjerRekommenderad: H: 1600 punkter, V: 1200 linjerInsignalnivåerVideosignal: Analog RGB: 0,700 Vp-p (positiv), 75 SYNC-signal: Separata horisontella och vertikala synksignaler eller sammansatt synksignal: TTL 2 kΩ, fri polaritet Synkning på grön: 0,3 Vp-p (negativ) Standardbildstorlek Ca. 388 × 291 mm (4:3) eller Ca. 364 × 291 mm (5:4) Avböjningsfrekvens (H:Horisontellt, V:Vertikalt)H: 30 till 137 kHz, V: 48 till 170 HzStrömspänning/styrka 100 till 240 V, 50 – 60 Hz, 2,0 – 1,0 A Strömförbrukning (när inga USB-enheter är anslutna) Ca. 145 WDriftstemperatur 10°C till 40°CMått Ca. 497 × 499 × 487 mm (b/h/d)Vikt Ca. 30 kgPlug and Play DDC2B/DDC2BiMedföljande tillbehörNätkabelHD15-videokabelUSB-kabelSpecialadapter för Power Mac G3/G4Denna bruksanvisning

Dämpartrådar (forts.)8 Förinställda och användardefinierade lägen När bildskärmen registrerar en insignal, sker en automatisk anpassning av signalen till något av de förinställda lägen som finns lagrade i bildskärmens minne. Detta gör att skärmen kan visa en bild av hög kvalitet under många olika förhållanden (se “Grafiklägen och frekvenser (Preset mode timing table)” på sidan i). Om insignalen inte överensstämmer med något av de fabriksinställda lägena väljs automatiskt det läge som bäst stämmer överens med den aktuella insignalen inom gränserna för de vertikala och horisontella frekvenser som bildskärmen kan hantera (sidan 7) i överensstämmelse med GTF (Generalized Timing Formula). När bilden är inställd lagras inställningarna som ett användarläge och kan automatiskt återställas när samma insignal på nytt tas emot. Energisparfunktion Den här bildskärmen uppfyller kraven för energibesparing enligt de normer som ställts upp av VESA, TCO’99 och ENERGY STAR. Om ingen signal matas in till bildskärmen från datorn minskas bildskärmens energiförbrukning automatiskt på följande vis.

Siffrorna visar strömförbrukningen när inga USB-kompatibla enheter är anslutna till bildskärmen.

När datorn växlar över till energisparläge visas INGEN SIGNAL på bildskärmen. Efter ytterligare några sekunder växlar skärmen över till energisparläge.

Energisparläget “deep sleep” är definierat av Environmental Protection Agency. Utformning och specifikationer kan ändras utan föregående meddelande. Försiktighetsåtgärder Varning rörande strömanslutningar

• Använd den medföljande nätkabeln. Om du använder en annan nätkabel måste du kontrollera att den är godkänd för det lokala elnätet. För kunder i Storbritannien Om du använder bildskärmen i Storbritannien använder du den kabel som är avsedd för användning i Storbritannien. Exempel på kontakttyper

• Innan du drar ur nätkabeln bör du vänta minst 30 sekunder efter det att du har stängt av bildskärmen. Då ger du den statiska elektriciteten på bildskärmens yta tillfälle att laddas ur.

• Det första som händer när du slår på bildskärmen är att den avmagnetiseras. Det tar några få sekunder. Det här är en process som skapar starka magnetfält runt skärmen, fält som kan påverka den information som finns lagrad på magnetband och disketter i närheten av bildskärmen. Se därför till att du inte förvarar medier med magnetisk lagrad information i närheten av bildskärmen. Installation Placera inte bildskärmen på följande platser:

• på ytor (t.ex. mattor och filtar) eller nära material (t.ex. gardiner och draperier) som kan täppa för ventilationshålen

• nära värmekällor, som element och varmluftkanaler, eller på platser som är utsatt för direkt solljus

• på platser där temperaturen kan variera kraftigt

• på platser där den kan utsättas för vibrationer eller stötar

• på ytor som inte är stabila

• nära utrustning som genererar magnetfält, t ex transformatorer och högspänningsledningar

• i närheten av eller på elektriskt laddade metallytor

• i tillslutna utrymmen Underhåll

• Rengör bildskärmen med en mjuk duk. Om du använder en rengöringsvätska för glas, måste du kontrollera att den inte innehåller antistatmedel eller andra tillsatser som kan repa bildskärmens ytbehandling.

• Vidrör eller knacka aldrig på skärmen med vassa föremål och använd aldrig heller någon form av slipmedel för rengöring. De repor du riskerar på bildröret går inte att få bort.

• Rengör höljet, panelen och kontrollerna med en mjuk duk fuktad med ett milt rengöringsmedel. Använd aldrig slipande svampar, skurpulver eller lösningsmedel som alkohol eller bensen. Transport Transportera alltid bildskärmen i originalkartongen och använd de insatser som den levererades förpackad med. Bildskärmsstöd Ta inte bort bildskärmsstödet. Använda det svängbara stödet Bildskärmen kan justeras inom de vinklar som anges till höger. Håll i bildskärmens undersida med båda händerna då du vrider den horisontellt eller vertikalt. Energiläge Strömförbrukning*

! (ström) indikatornormal användning≤ 145 W grönej aktiv* (energisparläge, “deep sleep”)* ≤ 3 W orange Utrustningen bör anslutas till ett lättåtkomligt vägguttag. för 100 till 120 V AC för 200 till 240 V AC endast för 240 V AC 90°90°15°5°3
