GDMF520 - Altri accessori per computer SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor CRT Trinitron 21 pollici (diagonale visibile 19,8 pollici)
Marca	Sony
Modello	GDM-F520
Dimensioni (L × A × P)	Circa 497 × 499 × ? mm (altezza non specificata, circa 500 mm)
Peso	Circa 30 kg
Alimentazione	100-240 V CA, 50/60 Hz, 2,0-1,0 A
Consumo elettrico (normale)	≤ 145 W (senza periferiche USB)
Consumo elettrico (standby)	≤ 3 W
Tipo di schermo	Trinitron FD, passo apertura griglia 0,22 mm, deflessione 90°
Risoluzione massima	2048 × 1536 pixel (H × V)
Risoluzione consigliata	1600 × 1200 pixel
Frequenze di scansione	Orizzontale: 30-137 kHz; Verticale: 48-170 Hz
Ingressi video	1 × HD15 (VGA), 5 × BNC (R/G/B/HD/VD)
Connettore USB	1 × upstream (quadrato), 4 × downstream (rettangolari) – hub USB
Funzioni immagine	PICTURE EFFECT (Professionale, Standard, Dinamico), regolazioni di geometria, convergenza, purezza colore, soppressione moiré
Temperatura colore	Modalità: Semplice (5000K-11000K), Preselezione (5000K/6500K/9300K), Esperto (gain e bias RGB), sRGB
Risparmio energetico	VESA DPMS, ENERGY STAR, TCO'99; indicatore verde (normale) / arancione (standby)
Plug & Play	DDC2B/DDC2Bi (solo su HD15)
Manutenzione e pulizia	Panno morbido e asciutto; non utilizzare prodotti antistatici o abrasivi; scaricare l'elettricità statica prima di scollegare
Sicurezza	Non ostruire le aperture di ventilazione; evitare fonti di calore, campi magnetici; presa facilmente accessibile
Accessori inclusi	Cavo di alimentazione, cavo segnale HD15, cavo USB, adattatore Power Mac G3/G4, manuale d'uso
Conformità	MPR II (VLF/ELF), UL/CSA (Stati Uniti/Canada)

Domande frequenti - GDMF520 SONY

Lo schermo rimane nero, cosa fare?

Verificare che il cavo di alimentazione sia collegato e l'interruttore acceso. Se l'indicatore è arancione, il computer è in standby: premere un tasto o spostare il mouse. Se l'indicatore lampeggia, utilizzare la funzione di autodiagnosi: scollegare i cavi video, spegnere/riaccendere, quindi tenere premuto il pulsante verso l'alto. Se appaiono barre colorate, il monitor funziona.

L'immagine tremola o è disturbata

Allontanare il monitor da fonti di campi magnetici (altri schermi, stampanti laser, altoparlanti). Collegarlo a una diversa presa di corrente. Ruotare il monitor di 90°. Verificare che la frequenza del segnale sia compatibile (H:30-137 kHz, V:48-170 Hz). Regolare la frequenza di aggiornamento nelle impostazioni del computer.

L'immagine è sfocata

Regolare il contrasto, la luminosità e la modalità PICTURE EFFECT. Smagnetizzare il monitor tramite il menu DEMAGNET. Attivare o regolare la SOPPRESSIONE MOIRÉ se compaiono motivi ondulati.

Appaiono immagini fantasma

Non utilizzare prolunghe per cavi video né scatole di commutazione. Verificare che tutte le spine siano ben inserite nelle loro prese. Utilizzare cavi di qualità e possibilmente cavi BNC schermati.

L'immagine non è centrata o ha una dimensione errata

Eseguire il Centraggio automatico delle dimensioni nel menu. Regolare manualmente dimensione e posizione tramite le impostazioni orizzontali/verticali. Per alcuni segnali, l'immagine potrebbe non riempire tutto lo schermo.

I bordi dell'immagine sono curvi

Accedere al menu Regolazione forma immagine e regolare i parametri di geometria: rotazione, stiramento dei lati, spostamento dei bordi.

I colori non sono uniformi o presentano irregolarità

Smagnetizzare il monitor (menu DEMAGNET). Se il problema persiste, utilizzare le regolazioni di PUREZZA COLORE per ogni angolo. Allontanare qualsiasi apparecchio che genera un campo magnetico (altoparlanti non schermati).

Il bianco sembra colorato (rossastro o bluastro)

Regolare la temperatura colore: menu COLORE > modalità SEMPLICE (5000K-11000K) o PRESELEZIONE (5000K/6500K/9300K). Per una regolazione precisa, utilizzare la modalità ESPERTO per regolare gain e bias di ogni colore (R, V, B).

Un motivo ondulato (moiré) è visibile

Accedere al menu SOPPRESSIONE MOIRÉ e regolare il grado di soppressione per minimizzare il moiré. È anche possibile cambiare lo sfondo del computer. Se il moiré è importante, disattivare la soppressione (INATTIVO).

I tasti del monitor non rispondono

Il menu BLOCCO MENU potrebbe essere attivato. Nel menu principale, andare su IMPOSTAZIONI AGGIUNTIVE e impostare BLOCCO MENU su INATTIVO. Se appare il messaggio O-T, ciò conferma il blocco.

MANUALE UTENTE GDMF520 SONY

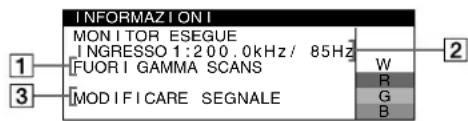

1 Se appare "SIN SEGNALE":

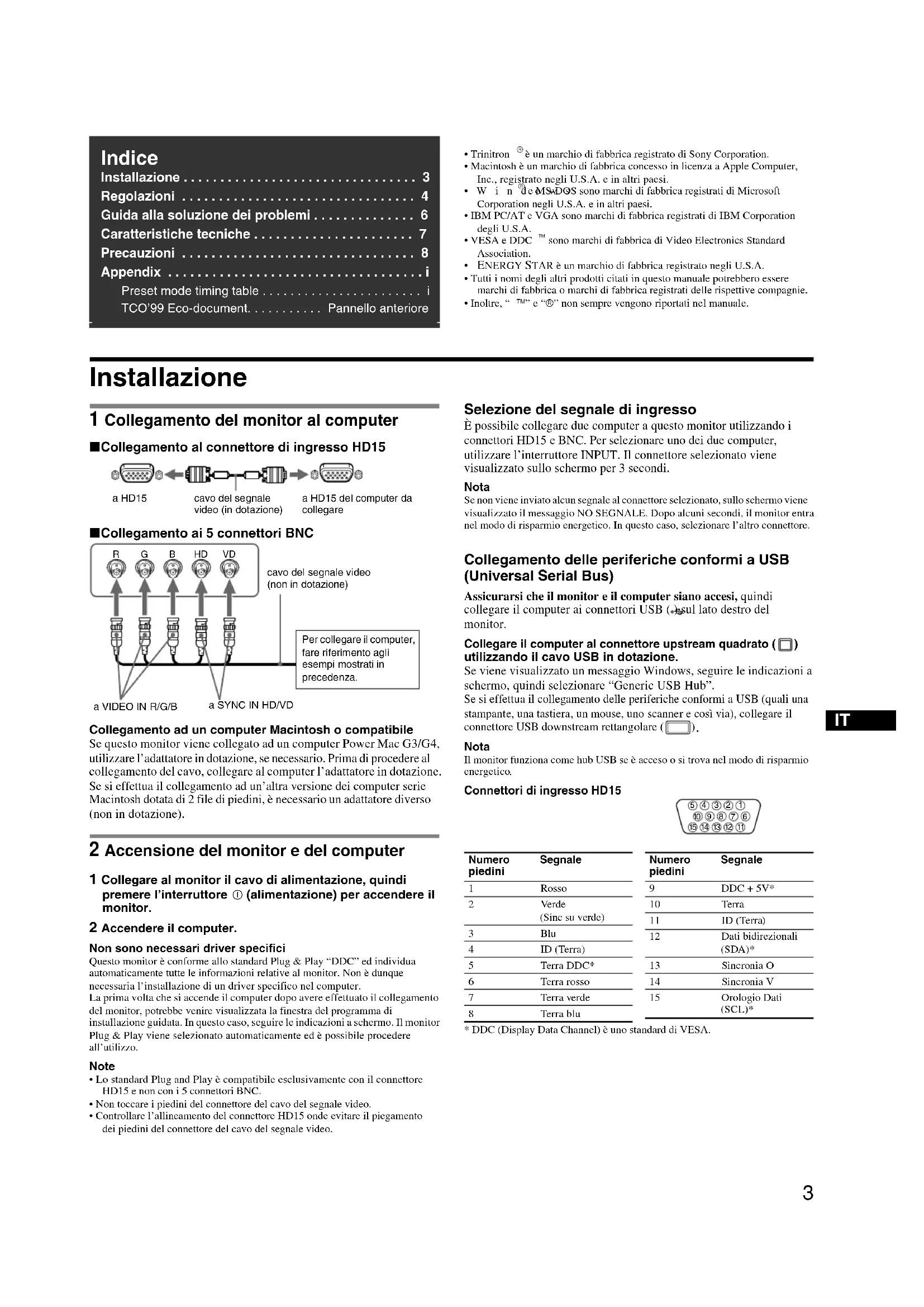

Guida alla soluzione dei problemi 6

Caratteristiche tecniche 7

Precauzioni 8

Appendice

Tabella dei tempi delle modalità preimpostate

Eco-documento TCO'99. Pannello anteriore

Trinitron è un marchio di fabbrica registrato di Sony Corporation. Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli U.S.A. e in altri paesi. - Windows e MS-DOS sono marchi di fabbrica registrati di Microsoft Corporation negli U.S.A. e in altri paesi. - IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli U.S.A. VESA e DDC™ sono marchi di fabbrica di Video Electronics Standard Association. ENERGY STAR è un marchio di fabbrica registrato negli U.S.A. - Tutti i nomi degli altri prodotti citati in questo manuale potrebbero essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive compagnie. - Inoltre, "TM" e "S" non sempre vengono riportati nel manuale.

Installazione

1 Collegamento del monitor al computer

■Collegamento al connettore di ingresso HD15

a HD15 cavo del segnale video (in dotazione) a HD15 del computer da collegare

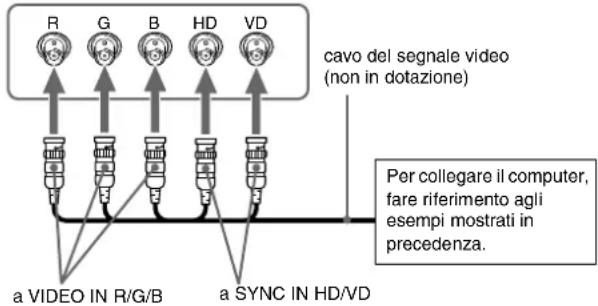

■Collegamento ai 5 connettori BNC

Collegamento ad un computer Macintosh o compatibile

Se questo monitor viene collegato ad un computer Power Mac G3/G4, utilizzare l'adattatore in dotazione, se necessario. Prima di procedere al collegamento del cavo, collegare al computer l'adattatore in dotazione. Se si effettua il collegamento ad un'altra versione dei computer serie Macintosh dotata di 2 file di piedini, è necessario un adattatore diverso (non in dotazione).

2 Accensione del monitor e del computer

1 Collegare al monitor il cavo di alimentazione, quindi premere l'interruttore ① (alimentazione) per accendere il monitor.

2 Accendere il computer.

Non sono necessari driver specifici

Questo monitor è conforme allo standard Plug & Play "DDC" e individua automaticamente tutte le informazioni relative al monitor. Non è quindi necessaria l'installazione di un driver specifico nel computer. La prima volta che si accende il computer dopo aver effettuato il collegamento del monitor, potrebbe venire visualizzata la finestra del programma di installazione guidata. In questo caso, seguire le indicazioni a schermo. Il monitor Plug & Play viene selezionato automaticamente ed è possibile procedere all'utilizzo.

Note

• Lo standard Plug and Play è compatibile esclusivamente con il connettore HD15 e non con i 5 connettori BNC. Non toccare i piedini del connettore del cavo del segnale video.
• Controllare l'allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

Selezione del segnale di ingresso

È possibile collegare due computer a questo monitor utilizzando i connettori HD15 e BNC. Per selezionare uno dei due computer, utilizzare l'interruttore INPUT. Il connettore selezionato viene visualizzato sullo schermo per 3 secondi.

Nota

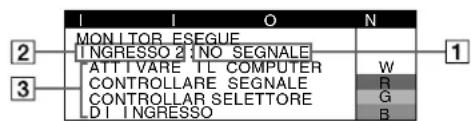

Se non viene inviato alcun segnale al connettore selezionato, sullo schermo viene visualizzato il messaggio NO SEGNALE. Dopo alcuni secondi, il monitor entra nel modo di risparmio energetico. In quello stato, selezionare l'altro connettore.

Collegamento delle periferiche conformi a USB (Universal Serial Bus)

Assicurarsi che il monitor e il computer siano accesi, quindi collegare il computer ai connettori USB (sul lato destro del monitor).

Collegare il computer al connettore upstream quadrato (□) utilizzando il cavo USB in dotazione.

Se viene visualizzato un messaggio Windows, seguire le indicazioni a schermo, quando selezionare "Generic USB Hub".

Se si effettua il collegamento delle periferiche conformi a USB (quali una stampante, una tastiera, un mouse, uno scanner e casi via), collegare il connettore USB downstream rettangolare (□).

Nota

Il monitor funziona come hub USB se è acceso o si trovava nel modo di risparmio energetico.

Connettori di ingresso HD15

Numero piedini	Segnale
1	Rosso
2	Verde (Sinc su verde)
3	Blu
4	ID (Terra)
5	Terra DDC*
6	Terra rosso
7	Terra verde
8	Terra blu

Numero piedini	Segnale
9	DDC + 5V*
10	Terra
11	ID (Terra)
12	Dati bidirezionali (SDA)*
13	Sincronia O
14	Sincronia V
15	Orologio Dati (SCL)*

• DDC (Display Data Channel) è uno standard di VESA.

Regolazioni

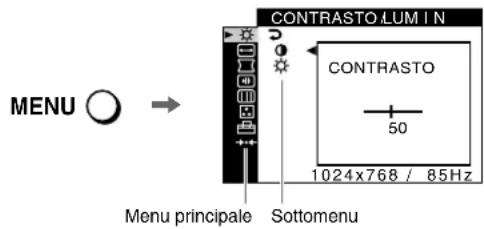

Come spostarsi all'interno dei menu

1 Premere il tasto MENU per visualizzare il menu.

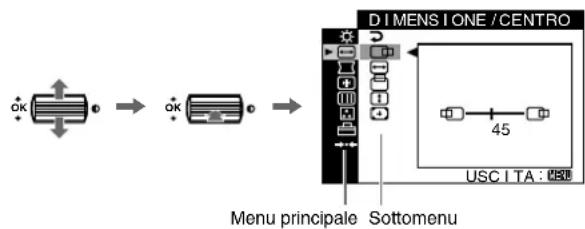

2 Spostare il tasto di lavoro / per evidenziare il menu principale che si desidera regolare, quindi premere il tasto di lavoro.

3 Selezionare il sottomenu che si desidera regolare, quindi premere il tasto di lavoro. 4 Effettuare la regolazione utilizzando il tasto di lavoro.

Regolazione della qualità dell'immagine (PICTURE EFFECT)

È possibile selezionare il modo immagine più appropriato tra 3 modi preimpostati premendo più volte il tasto PICTURE EFFECT.

PROFESSIONALE

Per visualizzare i colori in modo accurato e uniforme. Scegliere questo modo per le applicazioni di grafica e desktop publishing.

STANDARD

Per ottenere immagini con contrasto e luminosità elevati. Scegliere questa modalità per le applicazioni utilizzate comunemente, quali fogli di calcolo, elaborazione di testi, posta elettronica o navigazione sul WEB.

■DINAMICO

Per ottenere immagini estremamente nitide e realistiche simili a fotografie. Scegliere questa modalità, più luminosa della modalità "STANDARD", per software di intrattenimento quali videogiochi o riproduzioni di DVD.

Regolazione dei menu a schermo

Icone del menu principali e voci di regolazione		Icone del sottomenu e voci di regolazione
	Regolazione del contrasto e della luminosità*1		Contrasto
			Luminosity
	Regolazione delle dimensioni o della centratura dell'imagine*1		Posizione orizzontale
			Dimensione orizzontale
			Posizione verticale
			Dimensione verticale
			Centratura e dimensionamento automatici
	Regolazione della forma dell'imagine		Ruotare l'imagine
			Espandere o contrarre i bordi dell'imagine*1
			Spostare i bordi dell'imagine verso sinistra o verso destra*1
			Regolare la larghezza dell'imagine nella parte superiore dello schermo*1
			Spostare l'imagine verso destra oerno sinistra nella parte superiore dello schermo*1
			RIPRISTINO: per riportare tutte le impostazioni ai valori predefiniti.
	Regolazione della convergenza*2		Per spostare le ombre blu o rosse in senso orizzontale
			Per spostare le ombre blu o rosse in senso verticale
			Per spostare le ombre blu o rosse in senso verticale nella parte superiore dello schermo
			Per spostare le ombre blu o rosse in senso verticale nella parte inferiore dello schermo
			RIPRISTINO: per riportare tutte le impostazioni ai valori predefiniti.
	Regolazione della qualità dell'imagine Esempio di effetto moirè		SMAGNETIZZ: per smagnetizzare il monitor.
			ANNULLA MOIRE: per regolare il grado di eliminazione dell'effetto moirè fino a ridurlo al minimo.*1
			LANDING: per ridurre al minimo le irregolarità del colore nell'angolo superiore sinistro dello schermo.*2
			LANDING: per ridurre al minimo le irregolarità del colore nell'angolo superiore destro dello schermo.*2
			LANDING: per ridurre al minimo le irregolarità del colore nell'angolo inferiore sinistro dello schermo.*2
			LANDING: per ridurre al minimo le irregolarità del colore nell'angolo inferiore destro dello schermo.*2
			RIPRISTINO: per riportare tutte le impostazioni ai valori predefiniti.
Icone dei menu principali e voci di regolazione		Icone dei sottomenu e voci di regolazione
Regolazione del colore dell'imagine		Vedere "Per regolare il colore dell'imagine".
Impostazioni aggiuntive	On	Protezione dei dati di regolazione (BLOCCO MENU) *4
	A	Selezione della lingua dei menu a schermo/Conferma delle informazioni relative al monitor LANGUAGE/INFORMAZIONI*3
	+5	Modifica della posizione dei menu per la regolazione in senso orizzontale
	□	Modifica della posizione dei menu per la regolazione in senso verticale
	■	Selezione del modo di regolazione del colore (vedere "Per regolare il colore dell'imagine").
Ripristino delle regolazioni	→1*1	Ripristino di tutti i dati di regolazione relativi al segnale di ingressso corrente. *5 Selezionare "OK".
	→2*2	Ripristino di tutti i dati di regolazione relativi a tutti i segnali di ingressno. Selezionare "OK".

1 Questa regolazione funziona per il segnale di ingresso corrente. 2 Questa regolazione funziona per tutti i segnali di ingresso. ^*3 Menu delle lingue - ENGLISH: Inglese FRANCAIS: Francese - DEUTSCH: Tedesco - ESPANOL: Spagnolo ITALIANO

*4 Funzioneranno solo l'interruttore ① (alimentazione), USCITA e il menu (BLOCCO MENU).

*5 Le voci dei menu non ripristinate tramite questo metodo.

: Per regolare il colore dell'immagine

Le impostazioni del menu COLORE consentono di regolare la temperatura del colore dell'immagine modificando il livello del colore del campo di colore bianco. I colori appaiono rossastri se la temperatura è bassa e bluastri se la temperatura è alta. Questa regolazione risulta utile per fare corrispondere i colori del monitor ai colori di un'immagine stampata.

Selezionare uno dei modi di impostazione della temperatura del colore fra i 4 modi: FACILE, PREDEF, ESPERTO e sRGB nel menu (OPZIONI).

■FACILE (Impostazione predefinita)

È possibile effettuare la regolazione della temperatura del colore a partire da 5000K fino a 11000K.

■PREDEF

È possibile selezionare la temperatura del colore da 5000K, 6500K o 9300K. L'impostazione predefinita è 9300K.

■ESPERTO

Selezionando questa modalità, è possibile effettuare ulteriori regolazioni del colore. GAIN (regola le aree luminose dello schermo) e BIAS (regola le aree scure).

Selezionare	per
R	R (rosso) BIAS
G	G (verde) BIAS
B	B (blu) BIAS
...	RIRPISTINO

Selezionare	per
Rò	R (rosso) GAIN
Gò	G (verde) GAIN
Bò	B (blu) GAIN

■sRGB

L'impostazione del colore sRGB è un protocollo sullo spazio del colore di standard industriale creato per far corrispondere i colori visualizzati sul monitor con quelli stampati. Per visualizzare correttamente i colori sRGB (γ = 2,2, 6500K), selezionare il modo sRGB, quando si imposta il modo PROFESSIONALE di PICTURE EFFECT (pagina 4) e il computer è collegato sul profilo sRGB. Se si seleziona il modo sRGB, non è possibile effettuare le regolazioni nel menu CONTRASTO/LUMINOSITÀ.

Ripristino del colore tramite i modi FACILE, PREDEF o sRGB (PRISTINO COLORE)

È possibile ripristinare il colore sui livelli di qualità predefiniti. Prima di utilizzare questa funzione, è necessario che il monitor rimanga nel modo di funzionamento normale (indicatore di alimentazione verde acceso) per almeno 30 minuti. Potrebbe essere inoltre necessario regolare le impostazioni relative al modo di risparmio energetico del computer. Se il monitor non è rimasto acceso per almeno 30 minuti, viene visualizzato il messaggio "PRONTO DOPO RISCALDAMENTO". Inoltre, questa funzione può perdere gradualmente la sua efficacia a causa della naturale usura del cinescopio Trinitron.

Guida alla soluzione dei problemi

■ Assenza di immagini

Se l'indicatore ① (alimentazione) non è illuminato

• Controllare che il cavo di alimentazione sia collegato correttamente.
• Controllare che l'interruttore (1) (alimentazione) sia nella posizione di accensione.

L'indicatore ① (alimentazione) è arancione

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle apposite prese.
• Controllare che l'interruttore INPUT sia impostato correttamente.
• Controllare che i piedini del connettore di ingresso video HD15 non siano piegati o danneggiati.
• Controllare che l'alimentazione del computer sia attivata.
• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o muovere il mouse.
• Controllare che la scheda grafica sia inserita correttamente nell'alloggiamento del bus.

Se l'indicatore ① (alimentazione) è verde o lampeggia in arancione

Utilizzare la funzione di autodiagnostica.

L'immagine è tremolante, salta, oscilla oppure è confusa

• Isolare ed eliminare qualsiasi fonte potenziale di elettricità o di campi magnetici, come altri monitor, stampanti laser, ventilatori, lampade a fluorescenza o televisori.
• Allontanare il monitor dalle linee di alimentazione oppure collocare uno schermo magnetico in prossimità del monitor.
• Collegare il monitor ad un'altra presa di rete CA, preferibilmente su un circuito differente.
• Ruotare il monitor di 90 gradi verso sinistra o verso destra.
• Controllare il manuale della scheda grafica per le corrette impostazioni del monitor.
• Assicurarsi che il modo grafico e la frequenza del segnale di ingresso siano supportati dal presente monitor (vedere la categoria "Preset mode timing table" relativa alla tabella degli intervalli del modo di preselezione a pagina i). Anche se la frequenza rientra nella gamma prevista, alcune schede grafiche potrebbero avere un impulso sincronico insufficiente a permettere al monitor di sincronizzarsi correttamente.
• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere immagini di qualità superiore.

L'immagine è sfocata

Regolare il contrasto, la luminosità e PICTURE EFFECT. - Smagnetizzare il monitor.*

Regolare il livello di eliminazione dell'effetto moiré fino a ridurlo al minimo, oppure impostare ANNULLA MOIRE su NO.

L'immagine appare sdoppiata

• Eliminare l'utilizzo di prolunghe del cavo video e/o di cassette per l'interruttore video.
• Controllare che tutte le spine siano saldamente inserite nelle apposite prese.

L'immagine non è centrata o non è delle dimensioni corrette

• Attivare la funzione di regolazione automatica di dimensione e centratura.
• Regolare la dimensione o la centratura. Con alcuni segnali di ingresso e/o schede grafiche lo schermo non viene utilizzato completamente.
• Dopo avere azionato l'interruttore dell'alimentazione, potrebbero essere necessari alcuni istanti prima che la dimensione/centratura venga regolata correttamente.

I bordi dell'immagine appaiono incurvati

• Regolare la geometria.

Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Regolare il livello di eliminazione dell'effetto moiré finché tale effetto non viene ridotto al minimo.
• Modificare il motivo del desktop.

Il colore non è uniforme

• Smagnetizzare il monitor.* Se in prossimità del monitor viene collocata un'apparecchiatura che genera campi magnetici quale ad esempio un diffusore oppure se si modifica la direzione del monitor, il colore potrebbe perdere uniformità. Regolare la purezza del colore.

Il bianco non è perfetto.

• Regolare la temperatura del colore.
• Controllare che i 5 connettori BNC siano stati collegati nell'ordine corretto.

I tasti del monitor non funzionano (are sullo schermo).

• Se la funzione di bloccaggio dei comandi è impostata su SI, impostarla su NO.

Lettere e linee presentano ombre rosso blu sui lati.

Regolare la convergenza.

Le periferiche USB non funzionano.

• Controllare che gli appositi connettori USB siano saldamente collegati.
• Spegnere e accendere di nuovo il monitor, quando si ricollega il cavo USB.
• Se ai connettori USB vengono collegati una tastiera o un mouse e il computer viene avviato per la prima volta, le periferiche potrebbero non funzionare. Innanzitutto, collegare la tastiera e il mouse direttamente al computer, quindi effettuare le impostazioni dei dispositivi conformi a USB. Infine, collegarli al monitor.
• Installare nel computer la versione più recente del driver della periferica. Per ulteriori informazioni sul driver della periferica adatto, contattare la casa produttrice della periferica.

Non appena si accende l'apparecchio si avverte un ronzio.

• È il rumore del ciclo di smagnetizzazione automatica. Al momento dell'accensione il monitor viene automaticamente smagnetizzato per alcuni secondi.
• Nel caso in cui si desideri un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere il risultato ottimale. Potrebbe essere avvertito un ronzio che tuttavia non indica un problema di funzionamento.

Messaggi a schermo

1 Se viene visualizzato il messaggio "NO SEGNALE":

Questo messaggio indica che il connettore selezionato non emette alcun segnale. 2 Indica il connettore correntemente selezionato. 3 Indica rimedi.

• Se sullo schermo appare il messaggio ATTIVARE IL COMPUTER, premere un tasto qualsiasi del computer o muovere il mouse, dopo essersi assicurati che la scheda grafica del computer sia completamente inserita nell'alloggiamento del bus corretto.
• Se sullo schermo appare il messaggio CONTROLLARE

SEGNALE, assicurarsi che il monitor sia collegato correttamente al computer. - Se sullo schermo appare il messaggio CONTROLLARE SELEZIONE INGRESSO, modificare il segnale di ingresso.

1 Se viene visualizzato il messaggio "FUORI GAMMA SCANS":

Questo messaggio indica che il segnale di ingresso non è presente tra le caratteristiche tecniche del monitor. 2 Indica la frequenza del segnale di ingresso. 3 Indica rimedi.

Sullo schermo appare il messaggio MODIFICARE SEGNALE. Se si è sostituito un monitor vecchio con questo monitor, ricollegare il monitor vecchio. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia compresa tra 30 - 137kHz e la frequenza verticale sia compresa tra 48 - 170Hz.

Per visualizzare il nome, il numero di serie e la data di produzione del monitor.

Mentre il monitor riceve un segnale video, premere e tenere premuto il tasto MENU per altri 5 secondi per visualizzare la finestra delle informazioni relative al monitor.

Se sullo schermo appaiono delle linee sottili (cavi di smorzamento)

Queste linee non indicano un problema di funzionamento, ma sono il risultato del normale effetto del cinescopio a colori Trinitron con il presente monitor. Si tratta dell'ombra dei cavi di smorzamento utilizzati per stabilizzare la griglia di aperture. La griglia di aperture è l'elemento essenziale che caratterizza il cinescopio a colori Trinitron consentendo una maggiore illuminazione dello schermo con il risultato di immagini più nitide e dettagliate.

Funzione di autodiagnostica

Questo monitor è dotato di una funzione di autodiagnostica. Se si verificano problemi con il monitor o con il computer, lo schermo si oscura e l'indicatore ① (alimentazione) si illumina in verde o lampeggia in arancione. Se l'indicatore ① (alimentazione) si illumina in arancione, significa che il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o muovere il mouse.

Se l'indicatore ① (alimentazione) è verde

1 Scollegare una spina qualsiasi dai connettori di ingresso video 1 e 2 oppure spegnere i computer collegati. 2 Spegnere il monitor, quindi riaccenderlo. 3 Tenere premuto verso l'alto il tasto di lavoro per alcuni secondi prima che il monitor entri nel modo di risparmio energetico.

Se vengono visualizzate le quattro barre del colore (bianco, rosso, verde, blu), significa che il monitor funziona correttamente.

Ricollegare i cavi di ingresso video e controllare le condizioni dei computer.

Se le barre del colore non vengono visualizzate, potrebbe trattarsi di un potenziale guasto al monitor. Rivolgersi ad un rivenditore Sony autorizzato.

Se l'indicatore ① (alimentazione) lampeggia in arancione

Spegnere il monitor, quindi riaccenderlo.

Se l'indicatore ① (alimentazione) si illumina in verde, significa che il monitor funziona correttamente.

Se l'indicatore ① (alimentazione) continua a lampeggiare, potrebbe trattarsi di un potenziale guasto al monitor. Contare il numero di secondi che intercorrono tra i lampeggiamenti in arancione dell'indicatore ① (alimentazione) e rivolgersi ad un rivenditore Sony autorizzato. Prendere nota del nome del modello e del numero di ricerca del monitor. Prendere inoltre nota della marca e del modello del computer e della scheda grafica.

Caratteristiche tecniche

Tubo a raggi catodici (CRT)

Passo della griglia di aperture 0,22 mm, deflessione di 90 gradi

Dimensioni dell'immagine visibile

Circa 403,8 × 302,2 mm (1/a)

Immagine visibile 19,8

Risoluzione (O: Orizzontale, V: Verticale)

Massima: O: 2048 punti, V: 1536 linee

Consigliata: O: 1600 punti, V: 1200 linee

Livelli dei segnali di ingresso

Segnale video: RVB analogico: 0,700 Vp-p (positivo), 75 Ω

Segnale SYNC: Sincronismo O/V separato o composito:

TTL 2 kΩ, polarità

Sincronismo libero su verde: 0,3 Vp-p (negativo)

Area dell'immagine standard

Frequenza di deflessione (O: Orizzontale, V: Verticale)

O: da 30 a 137 kHz, V: da 48 a 170 Hz

Tensione/corrente di ingresso CA

da 100 a 240 V, 50 - 60 Hz, 2,0 - 1,0 A

Consumo energetico (senza periferiche USB collegate)

Circa 145 W

Temperatura di utilizzo

Da 10°C a 40°C

Dimensioni: circa 497 × 499 × 487 mm (l/a/p)

Peso: circa 30 kg

Cavo di alimentazione

Cavo del segnale video HD15

Cavo USB

Adattatore esclusivo per Power Mac G3/G4

Il presente manuale delle istruzioni

(continua)

Modo preimpostato e modo utente

Se il monitor riceve un segnale di ingresso, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica contenuti nella memoria del monitor, allo scopo di ottenere un'immagine di qualità superiore (vedere la sezione "Preset mode timing table" relativa alla tabella degli intervalli del modo di preselezione a pagina i). Se i segnali di ingresso non corrispondono a nessuno dei modi preimpostati, il monitor fornisce automaticamente l'immagine più appropriata per il segnale di ingresso compreso nella gamma delle frequenze verticali o orizzontali (pagina 7) che corrispondono alla Generalized Timing Formula. Se l'immagine è stata regolata, i dati relativi alla regolazione vengono memorizzati come modo utente e vengono richiamati automaticamente al momento della ricezione dello stesso segnale di ingresso.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, TCO'99 ed ENERGY STAR. Se il monitor non riceve alcun segnale dal computer, il consumo energetico verrà automaticamente ridotto come descritto di seguito.

Modo di alimentazione	Consumo energetico*1	Indicatore di accensione ①(alimentazione)
Funzionamento normale	≤ 145 W verde
Attivo spento*2 (deep sleep)*3	≤ 3 W arancione

1 Le cifre indicano il consumo energetico quando al monitor vengono collegate periferiche non conformi a USB. 2 Se il computer entra nel modo di risparmio energetico, sullo schermo viene visualizzato il messaggio NO SEGNALE. Dopo alcuni secondi, il monitor entra nel modo di risparmio energetico. *3 "Deep sleep" è il modo di risparmio energetico definito dalla Environmental Protection Agency.

Le caratteristiche tecniche sono soggette a modifiche senza preavviso.

Precauzioni

Avvertenze sui collegamenti dell'alimentazione

• Utilizzare il cavo di alimentazione in dotazione. Se si utilizza un cavo di alimentazione diverso, assicurarsi che sia compatibile con la tensione operativa locale.

Per gli utenti nel Regno Unito

Se si utilizza il monitor nel Regno Unito, utilizzare il relativo cavo di alimentazione in dotazione.

Esempio di tipi di spine

da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA

• Prima di scollegare il cavo di alimentazione, attendere almeno 30 secondi dalla disattivazione dell'alimentazione per permettere la dispersione dell'elettricità statica sulla superficie dello schermo.
• Non appena si accende l'apparecchio, lo schermo viene smagnetizzato per alcuni secondi. Questa operazione crea un forte campo magnetico attorno allo schermo che potrebbe danneggiare i dati memorizzati su nastri e dischi magnetici collocati in prossimità del monitor. Collocare le apparecchiature per le registrazioni, i nastri e i dischi magnetici lontano dal monitor.

Installare l'apparecchio in prossimità di una presa facilmente accessibile.

Installazione

Non installare il monitor nei seguenti luoghi:

• su superfici (tappeti, coperte e casi via) o in prossimità di materiali (tende, tessuti e casi via) che potrebbero bloccarne le prese di ventilazione
• in prossimità di fonti di calore quali radiatori o condotti d'aria calda né in luoghi soggetti alla luce diretta del sole
• in luoghi soggetti a forti escursioni termiche, in luoghi soggetti a scosse o vibrazioni di tipo meccanico
• su superfici instabili
• in prossimità di apparecchiature che generano campi magnetici, quali un trasformatore o linee ad alta tensione
• in prossimità o su superfici metalliche con carica elettrica
• all'interno di uno scaffale chiuso

Manutenzione

• Pulire lo schermo con un panno morbido. Se si utilizza un detergente liquido per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo. Non strofinare, toccare o tamburellare la superficie dello schermo con oggetti appuntiti o abrasivi quali la punta di una penna o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnette o polveri abrasive o solventi quali alcool o benzene.

Trasporto

Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Supporto del display

Non rimuovere il supporto del monitor.

Utilizzo del sistema orientabile

È possibile regolare questo monitor entro le angolazioni riportate a destra. Per ruotare il monitor orizzontalmente o verticalmente, afferrarlo alla base con entrambe le mani.
