MANUAL DE USUARIO GDMF520 SONY

Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

Solución de problemas. 6

Especificaciones 7

Precauciones 8

Apéndice

Tabla de tiempos de modos preestablecidos

Eco-documento TCO'99. Cubierta posterior

Trinitron es una marca comercial registrada de Sony Corporation. Macintosh es una marca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países. Windows y MS-DOS son marcas comerciales registradas de Microsoft Corporation en Estados Unidos y otros países. IBM PC/AT y VGA son marcas comerciales registradas de IBM Corporation de EE.UU. VESA y DDC™ son marcas comerciales de Video Electronics Standard Association. ENERGY STAR es una marca registrada de EE.UU. El resto de los nombres de productos mencionados en este manual pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías. Además, "TM" y "@" no se mencionan en cada caso en este manual.

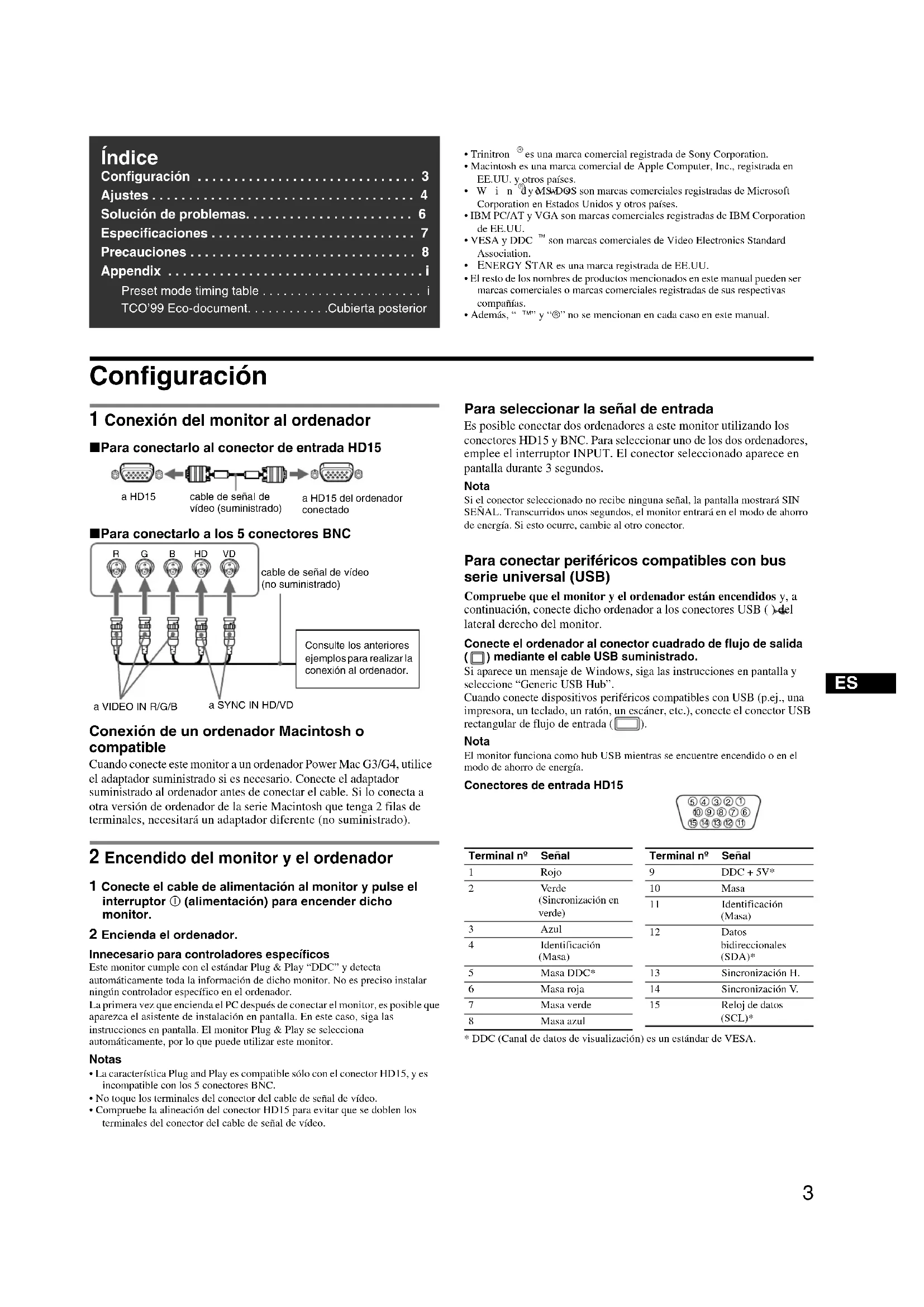

Configuración

1 Conexión del monitor al ordenador

Para conectarlo al conector de entrada HD15

a HD15

cable de señal de

video (suministrado)

a HD15 del ordenador

conectado

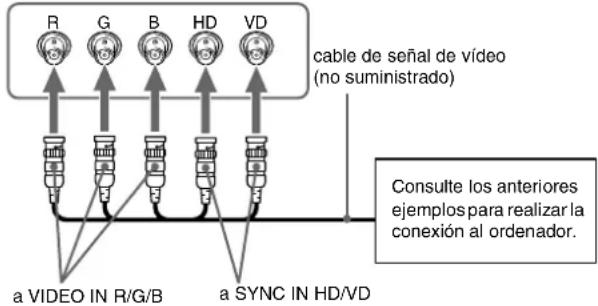

Para conectarlo a los 5 conectores BNC

Conexión de un ordenador Macintosh o compatible

Cuando conecte este monitor a un ordenador Power Mac G3/G4, utilice el adaptador suministrado si es necesario. Conecte el adaptador suministrado al ordenador antes de colocar el cable. Si lo conecta a otra versión de ordenador de la serie Macintosh que tenga 2 filas de terminales, necesitará un adaptador diferente (no suministrado).

2 Encendido del monitor y el ordenador

1 Conecte el cable de alimentación al monitor y pulse el interruptor ① (alimentación) para encender dicho monitor.

2 Encienda el ordenador.

Este monitor cumple con el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenador.

La primera vez que encienda el PC después de conectar el monitor, es posible que aparezca el asistente de instalación en pantalla. En este caso, siga las instrucciones en pantalla. El monitor Plug & Play se selecciona automáticamente, por lo que puede usar este monitor.

Notas

• La característica Plug and Play es compatible solo con el conector HD15, y es incompatible con los 5 conectores BNC.
• No toque los terminales del conector del cable de señal de video.
• Compruebe la alineación del conector HD15 para evitar que se doblen los terminales del conector del cable de señal de video.

Para seleccionar la señal de entrada

Es posible conectar dos ordenadores a este monitor utilizando los convertidores HD15 y BNC. Para seleccionar uno de los dos ordenadores, emplee el interruptor INPUT. El conector seleccionado aparece en pantalla durante 3 segundos.

Nota

Si el conector seleccionado no recibe ninguna señal, la pantalla mostrará SIN SEÑAL. Transcurridos unos segundos, el monitor entrará en el modo de ahorro de energía. Si esto ocurre, cambie al otro conector.

Para conectar periféricos compatibles con bus serie universal (USB)

Compruebe que el monitor y el ordenador están encendidos y, a continuación, conecte dicho ordenador a los concentradores USB ( ) del lateral derecho del monitor.

Conecte el ordenador al conector cuadrado de flujo de salida (□) mediante el cable USB suministrado.

Si aparece un mensaje de Windows, siga las instrucciones en pantalla y seleccione "Generic USB Hub".

Cuando conecte dispositivos periféricos compatibles con USB (p.ej., una impresora, un teclado, un ratón, un escáner, etc.), conecte el conector USB rectangular de flujo de entrada (□).

Nota

El monitor funciona como hub USB cuando se encuentre encendido o en el modo de ahorro de energía.

Conectores de entrada HD15

Terminal n°	Señal
1	Rojo
2	Verde (Sincronización en verde)
3	Azul
4	Identificación (Masa)
5	Masa DDC*
6	Masa roja
7	Masa verde
8	Masa azul

Terminal n°	Señal
9	DDC + 5V*
10	Masa
11	Identificación (Masa)
12	Datos bidireccionales (SDA)*
13	Sincronización H.
14	Sincronización V.
15	Reloj de datos (SCL)a

• DDC (Canal de datos de visualización) es un estándar de VESA.

Ajustes

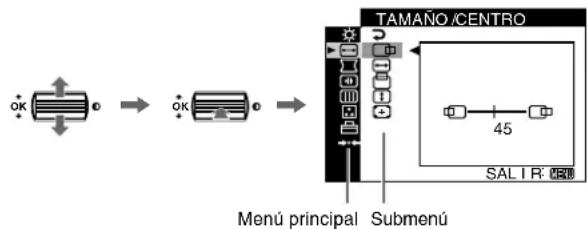

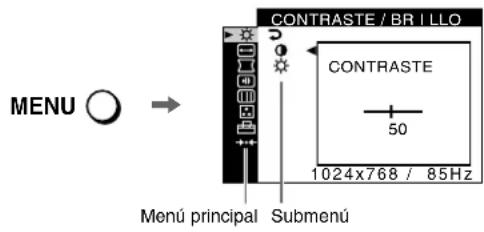

Navegación por el menú

1 Pulse el botón MENU para visualizar el menú principal.

2 Desplace el botón de control ↓/↑ para resaltar el menú principal que desee ajustar y pulse el botón de control.

3 Seleccione el submenú que desee ajustar y pulse el botón de control. 4 Realice el ajuste con el botón de control.

Ajuste de la calidad de imagen (PICTURE EFFECT)

Puede seleccionar el modo de imagen más apropiado entre los 3 modos predefinidos pulsando el botón PICTURE EFFECT varias veces.

PROFESIONAL

Para obtener colores precisos y consistentes en pantalla. Elija este modo para aplicaciones profesionales gráficas y de edición.

ESTÁNDAR

Para obtener imágenes con alto contraste y brillo. Elija este modo para aplicaciones de uso común, como hojas de cálculo, procesador de datos, correo electrónico o navegación por páginas web.

■DINÁMICO

Para obtener imágenes notablemente vívidas y con realismo fotográfico. Con un brillo superior al modo "ESTÁNDAR", elija este modo para software de entretenimientos intensos, como juegos, o reproducción de DVD.

Ajustes de menús en pantalla

Iconos del menú principal yelements de ajuste		Iconos del submenú y elementos de ajuste
	Ajuste del contraste y del brillo*1		Contraste
			Brillo
	Ajuste del tamanío o centroido de la imagen*1		Posición horizontal
			Tamanío horizontal
			Posición vertical
			Tamanío vertical
			Centrado de tamanío automático
	Ajuste de la forma de la imagen		Giro de la imagen
			Expansion o contraccion de los lados de la imagen*1
			Desplazimiento de los lados de la imagen a la izquierda o la derecha*1
			Ajuste de la anchura de la imagen en la parte superior de la pantalla*1
			Desplazimiento de la imagen a la izquierda o la derecha en la parte superior de la pantalla*1
		...	RESTAURAR: recupera todos los ajustes de fábrica.
	Ajuste de la convergencia*2		Desplazimiento de las sombras rojas o azules en sentido horizontal
			Desplazimiento de las sombras rojas o azules en sentido vertical
		T	Desplazimiento de las sombras rojas o azules en sentido vertical en la parte superior de la pantalla
		B	Desplazimiento de las sombras rojas o azules en sentido vertical en la parte inferior de la pantalla
		...	RESTAURAR: recupera todos los ajustes de fábrica.
	Ajuste de la calidad de imagenEemple de muaré		DESMAGNET: des magnetiza el monitor.
			ELIMINAR MOIRE: ajusta el grado de cancellation de muaré hasta que este sea最小imo.*1
			TRAYECTORIA: reduce alminimum las irregularidades del color en la esquina superior izquierda de la pantalla.*2
			TRAYECTORIA: reduce alminimum las irregularidades del color en la esquina superior derecha de la pantalla.*2
			TRAYECTORIA: reduce alminimum las irregularidades del color en la esquina inferior izquierda de la pantalla.*2
			TRAYECTORIA: reduce alminimum las irregularidades del color en la esquina inferior derecha de la pantalla.*2
		...	RESTAURAR: recupera todos los ajustes de fábrica.
Iconos del menu principal yelements de ajuste		Iconos del submenu y elementos de ajuste
	Ajuste del color de laImagen	Consulte "■: Para ajustar el color de laImagen".
	Ajustes adiconiales	On	Protección de los datos de ajuste (BLOQUEO DE AJUSTES)*4
		A	Selección del idioma de los menús en pantalla/Comprobación de la información del monitorLANGUAGE/INFORMATION*3
		+0	Cambio de la posición de los menús para el ajuste horizontal
		10	Cambio de la posición de los menús para el ajuste vertical
			Selección del modo de ajuste del color. (Consulte "■: Para ajustar el color de laImagen").
**Restauración de los ajustes		***1*1	Restauración de todos los datos de ajuste para la SERIAL de entrada actual.*5 Selección "ACEPTAR".
		***2*2	Restauración de todos los datos de ajuste para todas las senales de entrada. Selección "ACEPTAR".

1 Este ajuste es efectivo para la señal de entrada actual. *2 Este ajuste es efectivo para todas las señales de entrada. *3 Menú de idiomas - ENGLISH: Inglés, FRANÇAIS: Francés, DEUTSCH: Alemán, ESPAÑOL, ITALIANO: Italiano, NEDERLANDS: Holandés, SVENSKA: Sueco, РУССКИЙ: Ruso, 日本語: Japonés. *4 Solo funcionarán el interruptor (①) de alimentación, SALIR y el menú O (BLOQUEO DE AJUSTES). *5 Los elementos de menú A y B no se restauran mediante este método.

: Para ajustar el color de la imagen

Los ajustes de COLOR permiten definir la temperatura del color de la imagen ajustando el nivel de color del campo de color blanco. Los colores aparecerán con un tono rojizo si la temperatura es baja, y con un tono azulado si es alta. Este ajuste es útil para hacer coincidir el color del monitor con los colores de imágenes impresas.

Seleccione uno de los modos de ajuste de la temperatura del color entre 4 modos: FÁCIL, PREDEFINIDO, EXPERTO y sRGB en el menú

（OPCIÓN）

Para restaurar el color desde los modos FÁCIL, PREDEFIN o sRGB (AJUSTE DE COLOR)

Puede recuperar los niveles de calidad originales de fábrica del color. Antes de utilizar esta función, el monitor debe haber estado en el modo de funcionamiento normal (indicador verde de alimentación encendido) durante al menos 30 minutos. Puede que sea necesario ajustar los valores de ahorro de energía del ordenador. Si el monitor no ha estado encendido durante al menos 30 minutos, aparecerá el mensaje "EFECTIVO TRAS CALENTAMIENTO". Igualmente, este ajuste puede perder gradualmente su efectividad debido al desgaste natural del tubo de imagen Trinitron.

■ FÁCIL (Ajuste de fábrica)

Puede ajustar la temperatura del color entre 5000K y 11000K.

■ PREDEFIN

Puede seleccionar la temperatura del color predefinida entre 5000K, 6500K o 9300K. El ajuste de fábrica es 9300K.

■ EXPERTO

Puede realizar ajustes adicionales con precisión en el color mediante la selección de este modo. GAIN ( ) ajusta las partes luminosas de la pantalla, mientras que BIAS ( ) ajusta las partes oscuras.

Selezione	para
R	R (Rojo) BIAS
G	G (Verdc) BIAS
B	B (Azul) BIAS
...	RESTAURAR

Selezione	para
R ♂	R (Rojo) GAIN
G ♀	G (Verde) GAIN
B ♀	B (Azul) GAIN

■ sRGB

El ajuste de color sRGB es un protocolo estándar de espacio de color diseñado para establecer una equivalencia entre los colores mostrados en el monitor y los impresos. Con el fin de visualizar los colores sRGB correctamente (γ = 2,2, 6500K), seleccione el modo sRGB y ajuste el modo PROFESIONAL de PICTURE EFFECT (página 4) y el ordenador conectado en el perfil sRGB. Si selecciona sRGB, no podrá utilizar los ajustes del menú CONTRASTE/BRILLO.

Solución de problemas

No aparece la imagen

Si el indicador ① (alimentación) no se ilumina

• Compruebe que el cable de alimentación está correctamente conectado.
• Compruebe que el interruptor (alimentación) se encuentra en la posición de encendido.

El indicador ① (alimentación) aparece en naranja.

• Compruebe que el cable de video está correctamente conectado y que todos los enchufes están perfectamente insertados en sus clavijas.
• Compruebe que el ajuste del interruptor INPUT es correcto.
• Compruebe que los terminales del conector de entrada de video HD15 no están doblados ni aplastados.
• Compruebe que la alimentación del ordenador está activada.
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado del ordenador o mueva el ratón.
• Compruebe que la tarjeta gráfica está completamente insertada en la ranura de bus adecuada.

Si el indicador ① (alimentación) se ilumina en verde o parpadea en naranja.

• Utilice la referencia de autodiagnóstico.

La imagen parpadea, se ondula, oscila o aparece codificada.

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como monitores, impresoras láser, ventiladores eléctricos, luces fluorescentes o televisores.
• Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.
• Enchufe el monitor en una toma de CA diferente, preferiblemente de un circuito diferente. Gire el monitor 90° a la izquierda o a la derecha.
• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado para el monitor.
• Compruebe que este monitor admite el modo gráfico y la frecuencia de la señal de entrada (consulte la "Tabla de temporización de modo predefinido" en la página i). Aunque la frecuencia se encuentre dentro del margen adecuado, algunas tarjetas gráficas pueden tener un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.
• Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor imagen posible.

La imagen está borrosa.

• Ajuste el contraste, el brillo y PICTURE EFFECT. Desmagnetice el monitor.*
• Ajuste el grado de cancelación de muaré hasta que este sea mínimo, o ajuste ELIMINAR MOIRE en NO.

Aparecen imágenes fantasma.

• Deje de utilizar cables prolongadores de video y/o dispositivos de conmutación de video.
• Compruebe que todos los enchufes están firmemente insertados en sus receptáculos.

La imagen no está centrada o su tamaño no es correcto.

Realice la dirección de centrado y tiempo automáticos. - Ajuste el tamaño o el centrado. Tenga en cuenta que con determinadas señales de entrada y/o tarjetas gráficas, la periferia de la pantalla no se usa por completo. - Inmediatamente después de desactivar el interruptor de alimentación, el tamaño/centrado pueden tardar unos instantes en ajustarse adecuadamente.

■Los bordes de la imagen aparecen curvos.

• Ajuste la geometría.

Aparece un patrón ondulado o elíptico (muaré).

• Ajuste el grado de cancelación de muaré hasta que este sea mínimo.
• Cambie el patrón de escritorio.

El color no es uniforme.

• Desmagnetice el monitor. Si coloca equipos que generen campos magnéticos, como altavoces, cerca del monitor, o si cambia la orientación de este, el color puede perder uniformidad.
• Ajuste la pureza del color.

El blanco no parece blanco.

• Ajuste la temperatura del color.
• Compruebe que los 5 conectores BNC están conectados en el orden correcto.

Los botones del monitor no funcionan (aparece en pantalla).

• Si el bloqueo de los controles está ajustado en SÍ, ajústelo en NO.

Las letras y líneas muestran sombras rojas o azules en los bordes.

• Ajuste la convergencia.

Los periféricos USB no funcionan.

• Compruebe que los conectores USB apropiados están firmemente conectados.
• Apague (OFF) el monitor y vuelva a encenderlo (ON) y, a continuación, conecte el cable USB de nuevo.
• Si conecta un teclado o ratón a los conectores USB y cuando arranca el ordenador por primera vez, los dispositivos periféricos pueden no funcionar. Conecte el teclado y el ratón directamente al ordenador y configure los dispositivos compatibles con USB. Después, conéctelos a este monitor.
• Instale la última versión del controlador de dispositivo en el ordenador. Póngase en contacto con el fabricante del dispositivo para obtener información sobre el controlador apropiado.

Se oye un zumbido inmediatamente después de activar la alimentación.

• Este es el sonido del ciclo de desmagnetización automática. Cuando se activa la alimentación, el monitor se desmagnetiza durante unos segundos.
• Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurra un intervalo mínimo de 20 minutos para obtener resultados óptimos. Es posible que se oiga un zumbido, pero esto no es un fallo de funcionamiento.

Mensajes en pantalla

Esto indica que no se recibe actualmente el conector seleccionado.

2 Muestra el conector actualmente seleccionado. 3 Muestra la resolución.

• Si ACTIVAR POR ORDENADOR aparece en pantalla, pulse cualquier tecla del ordenador o mueva el ratón, y verifique que la tarjeta gráfica de dicho ordenador se encuentra completamente insertada en la ranura de bus correcta.
• Si REVISE CABLE SEÑAL aparece en pantalla, compruebe que el monitor está correctamente conectado al ordenador.
• Si COMPROBAR SELECTOR DE ENTRADA aparece en pantalla, cambie la señal de entrada.

1 Si aparece "FUERA DEL RANGO DE AJUSTE":

Esto indica que la señal de entrada no cumple las especificaciones del monitor.

2 Muestra la frecuencia de la señal de entrada. 3 Muestra la resolución.

CAMBIE SINCRO DE SEÑAL aparece en pantalla. Si sustituye un monitor antiguo por este monitor, vuelva a conectar el antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre entre 30 - 137kHz y la vertical entre 48 - 170Hz.

Para visualizar el nombre, número de serie y fecha de fabricación de este monitor.

Mientras el monitor recibe una señal de video, pulse y mantenga pulsado el botón MENU durante más de 5 segundos para visualizar el cuadro de información de este monitor.

INFORMATION
MODEL: GDM-F520	W
SER NO: 1234567	R
MANUFACTURED: 2000-52	G
	B

Si aparecen líneas finas en pantalla (hilos de amortiguación)

Estas líneas no indican fallo de funcionamiento; son un efecto normal del tubo de imagen Trinitron con este monitor. Se trata de sombras de los hilos de amortiguación realizados para estabilizar la rejilla de apertura. La rejilla de apertura es el elemento esencial que hace que el tubo de imagen Trinitron sea único al permitir que llegue más luz a la pantalla, obteniéndose imágenes con mayor brillo y detalle.

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si el monitor o el ordenador presenta algún problema, la pantalla se pondrá en blanco y el indicador (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador (alimentación) se ilumina en naranja, significa que el ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

Si el indicador (alimentación) se ilumina en verde

1. Desconecte los enchufes de los conectores 1 y 2 de entrada de video, o apague los ordenadores conectados. 2. Apague (OFF) el monitor y vuelva a encenderlo (ON). 3. Mantenga el botón de control desplazado hacia arriba durante unos segundos antes de que el monitor entre en el modo de ahorro de energía.

Si aparecen cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de video y compruebe el estado del ordenador.

Si las barras de color no aparecen, significa que existe un fallo potencial del monitor. Informe a un proveedor Sony autorizado sobre el estado del monitor.

Si el indicador (alimentación) parpadea en naranja

Apague (OFF) el monitor y vuelva a encenderlo (ON).

Si el indicador (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador (alimentación) aún parpadea, significa que existe un fallo potencial del monitor. Cuente el número de parpadeos seguidos en naranja del indicador (alimentación) e informe a un proveedor Sony autorizado sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie del monitor. Tome nota también del fabricante y modelo del ordenador y de la tarjeta gráfica.

Especificaciones

TRC

Paso de la rejilla de apertura de 0,22 mm, 90 grados de deflexión, FD Trinitron, 21 pulgadas, medido en diagonal

Tamaño de imagen visualizable

Aprox. 403,8 × 302,2 mm (an/al) (16 × 12 pulgadas)

Imagen de visualización de 19,8"

Resolución (H: Horizontal, V: Vertical)

Máxima: H: 2048 puntos, V: 1536 líneas

Recomendada: H: 1600 puntos, V: 1200 líneas

Niveles de señal de entrada

Señal de video: RGB analógica: 0,700 Vp-p (positiva), 75 Ω

Señal SYNC: Sincronización H/V separada o compuesta:

TTL 2 kΩ Sin polaridad

Sincronización en verde: 0,3 Vp-p (negativa)

Área de imagen estándar

Aprox. 388 × 291 mm (4:3)

(15 3/8 × 11 1/2 pulgadas) o

Aprox. 364 × 291 mm (5:4)

(14 3/8 × 11 1/2 pulgadas)

Frecuencia de deflexión (H: Horizontal, V: Vertical)

H: 30 a 137 kHz, V: 48 a 170 Hz

Corriente/tensión de entrada de CA

Temperatura de funcionamiento

10 °C a 40 °C

Dimensiones Aprox. 497 × 499 × 487 mm (an/al/prf)

(19 5/8 × 19 3/4 × 19 1/4 pulgadas)

Peso Aprox. 30 kg (66 lb 2 oz)

Accesorios suministrados

Cable de alimentación

Cable de señal de video HD15

Cable USB

Adaptador exclusivo Power Mac G3/G4

Este manual de instrucciones

(continúa)

Modos predefinidos y de usuario

Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente la señal con uno de los modos predefinidos en fábrica almacenados en la memoria del monitor para lograr una imagen de alta calidad (consulte la "Tabla de temporización de modo predefinido" en la página i). Si la señal de entrada no se corresponde con ninguno de los modos predefinidos en fábrica, el monitor proporcionará automáticamente la imagen más adecuada a la señal de entrada que se encuentre dentro del margen de las frecuencias verticales u horizontales (página 7) correspondientes a la Generalized Timing Formula. Al ajustarse la imagen, los datos de ajuste se almacenarán como un modo de usuario y se recuperarán automáticamente siempre que se reciba la misma señal de entrada.

Función de ahorro de energía

Este monitor cumple con las directrices de ahorro de energía definidas por VESA, TCO'99 y ENERGY STAR. Si no se introduce ninguna señal en el monitor desde el ordenador, dicho monitor reducirá automáticamente el consumo de energía como se muestra a continuación.

Mode de alimentación	Consumo de energia \( {}^{a,1} \)	Indicador ①(alimentación)
funcirimiento normal	\( \leq {145}\mathrm{\;W} \) verde
activo inactivo \( {}^{\varphi } \) (deep sleep) \( {}^{\left( a\right) ,3} \)	\( \leq 3\mathrm{\;W} \) naranja

1 Las cifras reflejan el consumo de energía cuando no hay periféricos compatibles con USB conectados al monitor. ² Cuando el ordenador entra en el modo de ahorro de energía, aparece SIN SEÑAL en pantalla. Después de unos segundos, el monitor entra en el modo de ahorro de energía. *3 "Deep sleep" es un modo de ahorro de energía definido por la Agencia de protección del medio ambiente.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Precauciones

Advertencia sobre las conexiones de la alimentación

• Utilice el cable de alimentación suministrado. Si utiliza un cable de alimentación diferente, asegúrese de que es compatible con el suministro eléctrico local.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, asegúrese de utilizar el cable de alimentación suministrado para dicho país.

Ejemplo de tipo de enchufe

para 100 a 120 V CA para 200 a 240 V CA para 240 V CA

solamente

• Antes de desconectar el cable de alimentación, espere al menos 30 segundos tras desactivar la alimentación para permitir que se descargue la electricidad estática de la superficie de la pantalla.
• Tras activar la alimentación, la pantalla se desmagnetiza durante unos segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos y cintas magnéticas que se encuentren cerca del monitor. Asegúrese de mantener discos, cintas y equipos de grabación magnética alejados del monitor.

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (alfombras, mantas, etc.) ni cerca de materiales (cortinas, tapices, etc.) que puedan bloquear los orificios de ventilación, ni cerca de fuentes de calor, como radiadores o conductos de aire caliente, ni en lugares expuestos a la luz solar directa
• en lugares expuestos a cambios bruscos de temperatura
• en lugares sujetos a vibraciones mecánicas o golpes
• sobre una superficie inestable
• cerca de equipos que generen magnetismo, como transformadores o líneas eléctricas de alto voltaje
• cerca o sobre superficies metálicas con energía eléctrica
• dentro de un soporte cerrado

Mantenimiento

• Limpie la pantalla con un paño suave. Si usa un producto líquido de limpieza de cristales, no emplee ningún tipo de producto que contenga soluciones antiestáticas ni aditivos similares, ya que puede dañar el recubrimiento de la pantalla.
• No frote, toque ni golpee la superficie de la pantalla con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

Transporte

Cuando transporte este monitor para su reparación o desplazamiento, utilice la caja de cartón y los materiales de embalaje originales.

Soporte de pantalla

No retire este soporte del monitor.

Uso del soporte basculante giratorio

Este monitor puede ajustarse en los ángulos que se muestran a la derecha. Para girar el monitor en vertical o en horizontal, agárrelo por la base con ambas manos.

Índices

Instalación 3

Ajustes 4

Ajuste de la pantalla

• Ajuste los parámetros geométricos.

Si hay bandas o manchas en la pantalla

• Corrija el nivel de la mancha hasta que se reduzca al mínimo.
• Cambie el diseño del escritorio.
