Produkttyp	CRT-Trinitron-Monitor 21 Zoll (sichtbare Diagonale 19,8 Zoll)
Marke	Sony
Modell	GDM-F520
Abmessungen (B × H × T)	Ca. 497 × 499 × ? mm (Höhe nicht angegeben, ca. 500 mm)
Gewicht	Ca. 30 kg
Netzstromversorgung	100-240 V AC, 50/60 Hz, 2,0-1,0 A
Stromverbrauch (Normal)	≤ 145 W (ohne USB-Geräte)
Stromverbrauch (Bereitschaft)	≤ 3 W
Bildschirmtyp	Trinitron FD, Gitteröffnung 0,22 mm, Ablenkung 90°
Maximale Auflösung	2048 × 1536 Pixel (B × H)
Empfohlene Auflösung	1600 × 1200 Pixel
Abtastfrequenzen	Horizontal: 30-137 kHz; Vertikal: 48-170 Hz
Videoeingänge	1 × HD15 (VGA), 5 × BNC (R/G/B/HD/VD)
USB-Anschluss	1 × Upstream (quadratisch), 4 × Downstream (rechteckig) – USB-Hub
Bildfunktionen	PICTURE EFFECT (Professionell, Standard, Dynamisch), Geometrie-Einstellungen, Konvergenz, Farbreinheit, Moiré-Unterdrückung
Farbtemperatur	Modi: Einfach (5000K-11000K), Voreinstellung (5000K/6500K/9300K), Experte (RGB-Verstärkung und -Offset), sRGB
Energiesparmodus	VESA DPMS, ENERGY STAR, TCO'99; Anzeige grün (Normal) / orange (Bereitschaft)
Plug & Play	DDC2B/DDC2Bi (nur über HD15)
Pflege und Reinigung	Weiches, trockenes Tuch; keine antistatischen oder scheuernden Mittel verwenden; statische Elektrizität vor dem Abziehen entladen
Sicherheit	Lüftungsöffnungen nicht blockieren; Wärmequellen, Magnetfelder vermeiden; Steckdose leicht zugänglich
Mitgeliefertes Zubehör	Netzkabel, HD15-Signalkabel, USB-Kabel, Power Mac G3/G4-Adapter, Bedienungsanleitung
Konformität	MPR II (VLF/ELF), UL/CSA (USA/Kanada)

Häufig gestellte Fragen - GDMF520 SONY

Der Bildschirm bleibt schwarz, was tun?

Überprüfen Sie, ob das Netzkabel eingesteckt und der Netzschalter eingeschaltet ist. Wenn die Anzeige orange leuchtet, befindet sich der Computer im Bereitschaftsmodus: Drücken Sie eine Taste oder bewegen Sie die Maus. Wenn die Anzeige blinkt, verwenden Sie die Selbstdiagnosefunktion: Trennen Sie die Videokabel, schalten Sie das Gerät aus/ein, halten Sie dann den Knopf nach oben. Wenn Farbbalken erscheinen, funktioniert der Monitor.

Das Bild flackert oder ist verschwommen

Entfernen Sie den Monitor von Quellen magnetischer Felder (andere Bildschirme, Laserdrucker, Lautsprecher). Schließen Sie ihn an eine andere Steckdose an. Drehen Sie den Monitor um 90°. Überprüfen Sie, ob die Signalfrequenz kompatibel ist (H:30-137 kHz, V:48-170 Hz). Passen Sie die Bildwiederholfrequenz in den Computereinstellungen an.

Das Bild ist unscharf

Stellen Sie Kontrast, Helligkeit und den Modus PICTURE EFFECT ein. Entmagnetisieren Sie den Monitor über das Menü DEMAGNET. Aktivieren oder passen Sie die MOIRÉ-UNTERDRÜCKUNG an, wenn wellenförmige Muster auftreten.

Geisterbilder erscheinen

Verwenden Sie keine Videokabelverlängerungen oder Umschaltboxen. Stellen Sie sicher, dass alle Stecker fest in den Buchsen sitzen. Verwenden Sie hochwertige Kabel und möglichst abgeschirmte BNC-Kabel.

Das Bild ist nicht zentriert oder hat eine falsche Größe

Führen Sie die Automatische Größenanpassung und Zentrierung im Menü aus. Passen Sie Größe und Position manuell über die horizontalen/vertikalen Einstellungen an. Bei manchen Signalen füllt das Bild möglicherweise nicht den gesamten Bildschirm.

Die Bildränder sind gekrümmt

Rufen Sie das Menü Bildform-Einstellung auf und passen Sie die Geometrieparameter an: Drehung, Seitenstreckung, Randverschiebung.

Die Farben sind nicht gleichmäßig oder weisen Unregelmäßigkeiten auf

Entmagnetisieren Sie den Monitor (Menü DEMAGNET). Wenn das Problem weiterhin besteht, verwenden Sie die FARBREINHEIT-Einstellungen für jeden Winkel. Entfernen Sie alle Geräte, die ein Magnetfeld erzeugen (nicht abgeschirmte Lautsprecher).

Das Weiß erscheint getönt (rötlich oder bläulich)

Stellen Sie die Farbtemperatur ein: Menü FARBE > Modus EINFACH (5000K-11000K) oder VOREINSTELLUNG (5000K/6500K/9300K). Für eine präzise Einstellung verwenden Sie den Modus EXPERTE, um Verstärkung und Offset jeder Farbe (R, G, B) anzupassen.

Ein wellenförmiges Muster (Moiré) ist sichtbar

Rufen Sie das Menü MOIRÉ-UNTERDRÜCKUNG auf und stellen Sie den Unterdrückungsgrad ein, um das Moiré zu minimieren. Sie können auch den Desktop-Hintergrund ändern. Wenn das Moiré stark ist, deaktivieren Sie die Unterdrückung (INAKTIV).

Die Monitortasten reagieren nicht

Das Menü MENÜSPERRE ist möglicherweise aktiviert. Gehen Sie im Hauptmenü zu ZUSATZEINSTELLUNGEN und stellen Sie MENÜSPERRE auf INAKTIV. Wenn die Meldung O-T erscheint, bestätigt dies die Sperre.

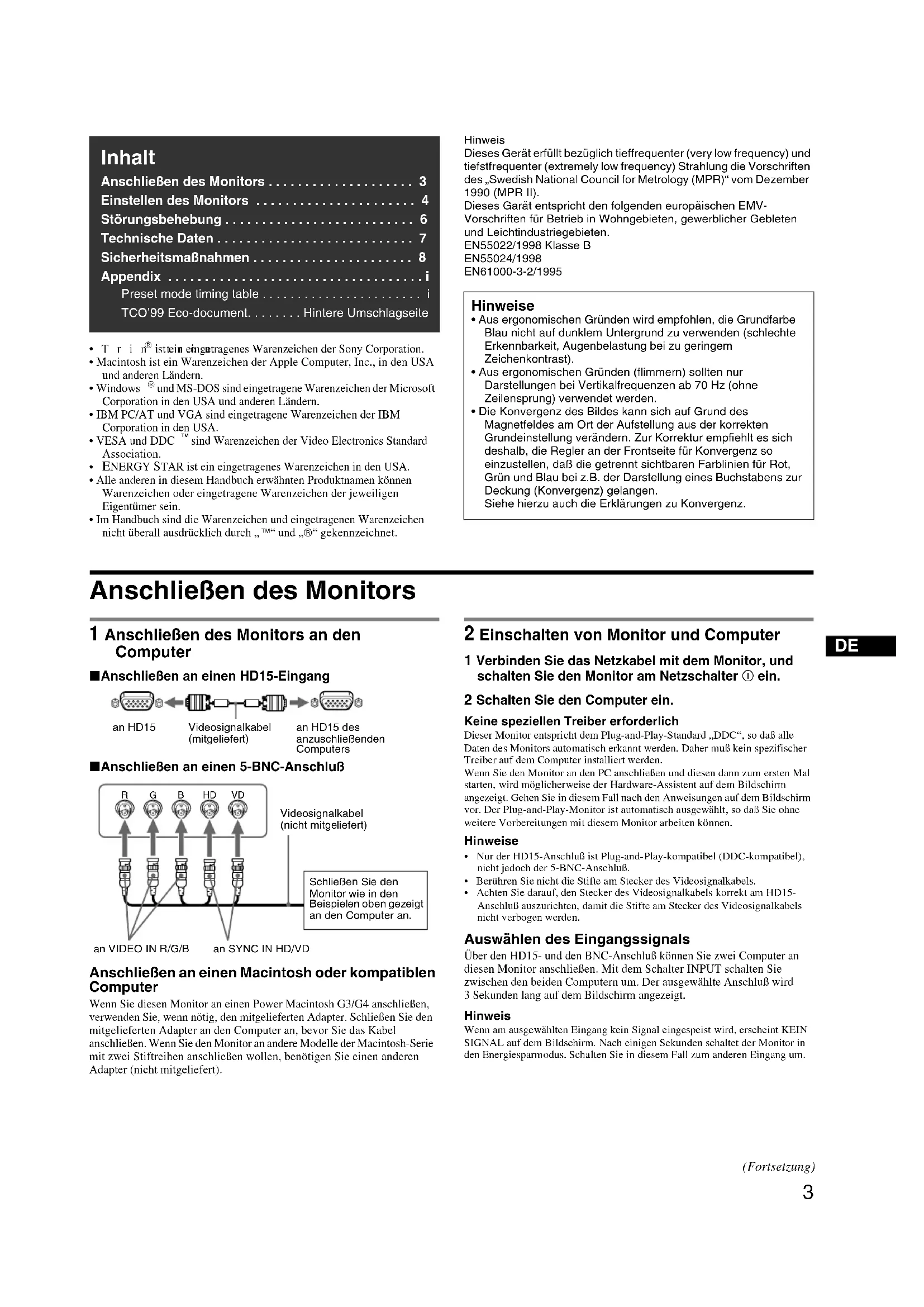

BEDIENUNGSANLEITUNG GDMF520 SONY

Anschließen des Monitors 3

Einstellen des Monitors 4

Störungsbehebung 6

Technische Daten 7

Sicherheitsmaßnahmen 8

Anhang

Tabelle der voreingestellten Modus-Zeiten

TCO'99 Eco-Dokument. . . . . . . Hintere Umschlagseite

Tirinistein ist ein eingetragenes Warenzeichen der Sony Corporation. - Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern. - Windows® und MS-DOS sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. - IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA. VESA und DDC sind Warenzeichen der Video Electronics Standard Association. - ENERGY STAR ist ein eingetragenes Warenzeichen in den USA. - Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein. - Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch „TM“ und „@“ gekennzeichnet.

Hinweis

Dieses Gerät erfüllt bezüglich niederfrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

Dieses Gerät entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblichen Gebieten und Leichtindustriegebieten.

EN55022/1998 Klasse B

EN55024/1998

EN61000-3-2/1995

Hinweise

• Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).
• Aus ergonomischen Gründen (Flimmern) sollen nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden.
• Die Konvergenz des Bildes kann sich aufgrund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, dass die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.

Anschluss des Monitors

1 Anschließen des Monitors an den Computer

■ Anschließen an einen HD15-Eingang

HD15-Videosignalkabel (mitgeliefert) an HD15 des anzuschließenden Computers

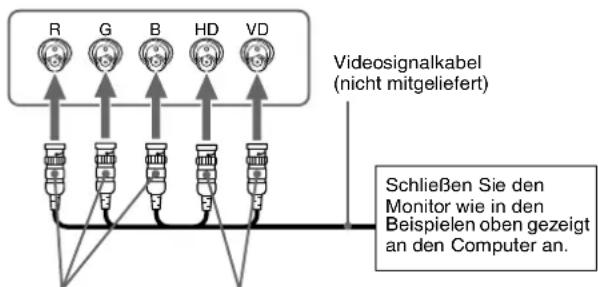

■ Anschließen an einen 5-BNC-Anschluss

an VIDEO IN R/G/B an SYNC IN HD/VD

Anschließen an einen Macintosh oder kompatiblen Computer

Wenn Sie diesen Monitor an einen Power Macintosh G3/G4 anschließen, verwenden Sie, wenn nötig, den mitgelieferten Adapter. Schließen Sie den mitgelieferten Adapter an den Computer an, bevor Sie das Kabel anschließen. Wenn Sie den Monitor an andere Modelle der Macintosh-Serie mit zwei Stiftreihen anschließen wollen, benötigen Sie einen anderen Adapter (nicht mitgeliefert).

2 Einschalten von Monitor und Computer

1 Verbinden Sie das Netzkabel mit dem Monitor, und schalten Sie den Monitor am Netzschalter ① ein.

2 Schalten Sie den Computer ein.

Keine speziellen Treiber erforderlich

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, sodass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden.

Wenn Sie den Monitor an den PC anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, sodass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Hinweise

• Nur der HD15-Anschluss ist Plug-and-Play-kompatibel (DDC-kompatibel), nicht jedoch der 5-BNC-Anschluss.
• Berühren Sie nicht die Stifte am Stecker des Videosignalkabels.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

Auswählen des Eingangssignals

Über den HD15- und den BNC-Anschluss können Sie zwei Computer an diesen Monitor anschließen. Mit dem Schalter INPUT schalten Sie zwischen den beiden Computern um. Der ausgewählte Anschluss wird 3 Sekunden lang auf dem Bildschirm angezeigt.

Hinweis

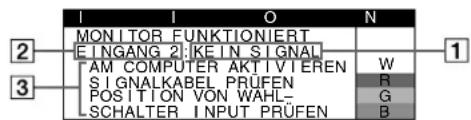

Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint KEIN SIGNAL auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus. Schalten Sie in diesem Fall zum anderen Eingang um.

(Fortsetzung)

Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus)

Vergewissern Sie sich, dass Monitor und Computer eingeschaltet sind, und schließen Sie den Computer dann an die USB-Anschlüsse (⏏) an der rechten Seite des Monitors an.

Schließen Sie Ihren Computer mit dem mitgelieferten USB-Kabel an den quadratischen USB-Anschluss (□) für das vorgeschaltete Gerät an.

Wenn eine Windows-Meldung auf Ihrem Bildschirm erscheint, gehen Sie nach den Anweisungen auf dem Bildschirm vor und wählen Sie „Generic USB Hub“.

Wenn Sie USB-kompatible Peripheriegeräte (z. B. Drucker, Tastatur, Maus, Scanner usw.) anschließen wollen, verbinden Sie sie mit dem rechteckigen USB-Anschluss (□) für nachgeschaltete Geräte.

Hinweis

Der Monitor fungiert als USB-Hub, wenn er eingeschaltet und betriebsbereit ist oder sich im Energiesparmodus befindet.

HD15-Eingänge

Stift Nr. Signal
1	Rot
2	G r (Grünsignal mit Synchronisation)
3	B 1
4	I D
5	DDC-Masse*
6	Masse Rot
7	Masse Grün
8	Masse Blau
9	DDC + 5V*

Stift Nr. Signal
10
11	üin
12
13	a
14	l
15

• DDC (Display Data Channel) ist ein Standard der VESA.

Einstellen des Monitors

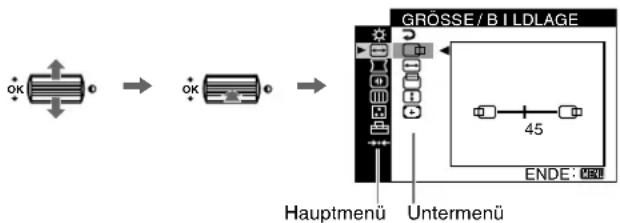

Navigieren in den Menüs

1. Rufen Sie mit der Taste MENU das Menü auf.

2. Bewegen Sie die Steuertaste nach / , um das Hauptmenü hervorzuheben, in dem Sie Einstellungen vornehmen wollen, und drücken Sie die Steuertaste.

3. Wählen Sie das Untermenü aus, in dem Sie eine Einstellung vornehmen wollen, und drücken Sie die Steuertaste. 4. Nehmen Sie die Einstellung mit der Steuertaste vor.

Einstellen der Bildqualität (PICTURE EFFECT)

Sie können aus 3 voreingestellten Modi den am besten geeigneten Bildmodus auswählen. Drücken Sie dazu entsprechend oft die Taste PICTURE EFFECT.

■ PROFESSIONELL

Für präzise und gleichbleibende Bildschirmfarben. Wählen Sie diese Einstellung für Desktop Publishing und Grafikanwendungen auf professionellem Niveau.

STANDARD

Für kontraststarke, helle Bilder. Diese Einstellung eignet sich für die meisten gängigen Anwendungen wie Tabellenkalkulationen, Textverarbeitungsprogramme, E-Mail-Programme oder das Surfen im Internet.

DYNAMISCH

Für sehr lebhafte, fotorealistische Bilder. Heller als der Modus „STANDARD“. Wählen Sie diese Einstellung für grafikbetonte Unterhaltungs-Software wie zum Beispiel Spiele oder für die Wiedergabe von DVDs.

Einstellungen über das Bildschirmmenü

Hauptmenüsymbole und Einstelloptionen		Untermenüsymbole und Einstelloptionen
Einstellen von Kontrast und Helligkeit*!	1	Konzist
	2	Helligkeit
Einstellen von Höhe oder Zentrierung des Bildc's*	3	Horizontale Position
	4	Breite
	5	Vertikale Position
	6	Höhe
	7	Automatische Einstellung von Bildgroße und -zentrification
Hauptmenüsbomule und Einstelloptionen		Untermenüsbomule und Einstelloptionen
	Einstellen der Form des Bildes		Drehen des Bildes
			Wölben der Bildräder nach außen oderinnen*1
			Verschieben der Bildräder nach links oder rechts*1
			Einstellen der Bildbrite im oberen Bildschirmbereich*1
			Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich*1
			ZURÜCKSETZEN: Setzt alle -Einstellungen auf ihre werkseitigen Standardwerte zurrück.
	Einstellen der Konvergenz*2		Horizontales Verschieben roter oder blauer Schatten
			Vertikales Verschieben roter oder blauer Schatten
			Vertikales Verschieben roter oder blauer Schatten im oberen Bildschirmbereich
			Vertikales Verschieben roter oder blauer Schatten im unteren Bildschirmbereich
			ZURÜCKSETZEN: Setzt alle -Einstellung auf ihre workseitigen Standardwerte zurrück.
	Einstellen der Bildqualität Beispel für Moire		ENTMAGNETISIEREN: Ent magnetisieren des Monitors.
			MOIRE-KORREKTUR: Einstellen des Grads der Moiré-Korrektur, so daß der Moiré-Effekt möglichst gering ausfällt.*1
			FARBREINHEIT: Reduzieren der Farbungleichmäßigkeiten in der linken oberen Bildschirmcke auf ein Minimum.*2
			FARBREINHEIT: Reduzieren der Farbungleichmäßigkeiten in der rechten oberen Bildschirmcke auf ein Minimum.*2
			FARBREINHEIT: Reduzieren der Farbungleichmäßigkeiten in der linken unteren Bildschirmcke auf ein Minimum.*2
			FARBREINHEIT: Reduzieren der Farbungleichmäßigkeiten in der rcchten unteren Bildschirmcke auf ein Minimum.*2
			ZURÜCKSETZEN: Setzt alle -Einstellungen auf ihre workseitigen Standardwerte zurrück.
	Einstellen der Farben des Bildes	Siehe „-: Einstellen der Farben des Bildes".
	Weitere Einstellungen		Schätzen von Einstellungen (TASTENSPERRE)*2
			Auswällen der Sprache für die Bildschirmmentus/Anzeigen der Monitorinformationen (LANGUAGE/INFORMATION)*3
			Ändern der horizontalen Menüposition
			Ändern der vertikaln Mcnüposition
			Ausbüssen des Farbeinstellmodus (siehe „-: Einstellen der Farben des Bildes").
	Zurücksetzen der Einstellungen	**1*1	Zurücksetzen aller Einstellungen für das aktuelle Eingangssignal.*5 Wahlen Sic „OK“.
		**2*2	Zurücksetzen aller Einstellungen für alle Eingangssignale. Wahlen Sie „OK“.

¹ Diese Einstellung gilt für das aktuelle Eingangssignal. ² Diese Einstellung gilt für alle Eingangssignale. *³ Sprachmenü

• ENGLISCH: Englisch
• NIEDERLÄNDISCH: Niederländisch FRANZÖSISCH: Französisch SCHWEDISCH: Schwedisch
• DEUTSCH
• RUSSISCH: Russisch
• SPANISCH: Spanisch JAPANISCH: Japanisch ITALIENISCH: Italienisch

Einstellen der Farben des Bildes

Mit den Optionen im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weißen Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen. Wählen Sie einen der 4 Farbtemperatureinstellmodi EINFACH, VORDEF, KOMPLEX und sRGB im Menü (OPTION) aus.

EINFACH (Standardeinstellung)

Die Farbtemperatur lässt sich auf einen Wert zwischen 5000 K und 11000 K einstellen.

VORDEF

Hier stehen drei voreingestellte Farbtemperaturen zur Verfügung: 5000 K, 6500 K und 9300 K. Die Standardeinstellung ist 9300 K.

■KOMPLEX

Wenn Sie diesen Modus auswählen, können Sie weitere Feineinstellungen für die Farbe vornehmen. GAIN (dient zum Einstellen der hellen Bildschirmbereiche), BIAS (zum Einstellen der dunklen Bildschirmbereiche).

Option Funktion
R	R (Rot) BIAS
G	G (Grün) BIAS
B	B (Blau) BIAS
...	ZURÜCKSETZEN

Option	Funktion
R 0	R (Rot) GAIN
G 0	G (Grün) GAIN
B 0	B (Blau) GAIN

^※4 Jetzt können Sie nur noch den Netzschalter ①, die Option ENDE sowie

TASTENSPERRE) benutzen.

*5 Die Menüoptionen A. und werden auf diese Weise nicht zurückgesetzt.

■sRGB

Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, mit dem die am Bildschirm angezeigten mit den gedruckten Farben in Übereinstimmung gebracht werden sollen. Damit die sRGB-Farben korrekt angezeigt werden (γ = 2,2,6500K) , wählen Sie den Modus sRGB, setzen Sie den Modus PICTURE EFFECT auf PROFESSIONELL. (Seite 4), und stellen Sie an Ihrem Computer das sRGB-Profil ein. Wenn Sie sRGB auswählen, können Sie keine Menüeinstellungen für KONTRAST/HELL vornehmen.

Wiederherstellen der Farbe über die Modi EINFACH, VORDEF oder sRGB (FARBWIEDERHERSTELLUNG)

Mit dieser Funktion können Sie die Bildschirmfarben auf die ursprünglichen, werkseitig eingestellten Werte zurücksetzen. Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Dazu müssen Sie unter Umständen die Energiespareinstellungen des Computers ändern. Wenn der Monitor weniger als 30 Minuten lang eingeschaltet war, erscheint die Meldung „ERST NACH WARM UP VERFÜGBAR". Im Lauf der Zeit verliert diese Funktion aufgrund der unvermeidlichen Alterung der Trinitron-Bildröhre nach und nach ihre Wirkung.

Störungsbehebung

■Es wird kein Bild angezeigt

Die Netzanzeige ① leuchtet nicht

Das Netzkabel muß korrekt angeschlossen sein. - Der Monitor muß am Netzschalter ① eingeschaltet sein.

Die Netzanzeige ① leuchtet orange

• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen.
• Der Schalter INPUT muss korrekt eingestellt sein.
• Achten Sie darauf, dass am HD15-Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.
• Überprüfen Sie, ob der Computer eingeschaltet ist.
• Der Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus. Die Grafikkarte muss korrekt im richtigen Bus-Steckplatz sitzen.

Die Netzanzeige ① leuchtet grün oder blinkt orange

• Verwenden Sie die Selbstdiagnosefunktion.

Das Bild flimmert, springt, oszilliert oder ist gestört

• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.
• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.
• Schließen Sie das Netzkabel des Monitors an eine andere Steckdose an, möglichst an einem anderen Stromkreis.
• Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.
• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.
• Überprüfen Sie, ob der Grafikmodus und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden (siehe "Preset mode timing table" auf Seite i). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.
• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.

■Das Bild ist verschwommen

• Stellen Sie Helligkeit, Kontrast und PICTURE EFFECT ein.
• Entmagnetisieren Sie den Monitor.*
• Regulieren Sie den Grad der Moiré-Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist, oder setzen Sie MOIRE-KORREKTUR auf AUS.

Doppelbilder sind zu sehen

• Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.
• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.

Das Bild ist nicht zentriert, oder die Bildgröße ist nicht korrekt

• Führen Sie die Funktion zur automatischen Einstellung von Bildgröße und -zentrierung aus.
• Stellen Sie die Bildgröße oder -zentrierung ein. Beachten Sie bitte, dass bei einigen Eingangssignalen und/oder Grafikkarten das Bild den Bildschirm nicht ganz bis zum Rand ausfüllt.
• Unmittelbar nach dem Einsatz des Geräts am Netzschalter dauert es eine Weile, bis Bildgröße und -zentrierung richtig eingestellt sind.

Die Bildränder sind gekrümmt

• Stellen Sie die Geometrie ein.

Wellenförmige oder elliptische Moiré-Effekte sind sichtbar

• Regulieren Sie den Grad der Moiré-Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist.
• Wählen Sie ein anderes Muster für Ihren Desktop.

Die Farbe ist nicht gleichmäßig

• Entmagnetisieren Sie den Monitor.* Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B. einen Lautsprecher), in der Höhe des Monitors aufstellen oder wenn Sie die Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.
• Stellen Sie die Farbreinheit ein

Weiß sieht nicht weiß aus

• Stellen Sie die Farbtemperatur ein.
• Überprüfen Sie, ob die fünf BNC-Stecker in der richtigen Reihenfolge angeschlossen sind.

Die Bedienelemente am Monitor funktionieren nicht (scheint auf dem Bildschirm)

• Wenn die Tastatursperre auf EIN gesetzt ist, setzen Sie sie auf AUS.

An den Rändern von Buchstaben und Linien sind rote oder blaue Schatten zu sehen

• Stellen Sie die Konvergenz ein.

Die USB-Peripheriegeräte funktionieren nicht

Die richtigen USB-Anschlüsse müssen fest angeschlossen sein. - Schalten Sie den Monitor aus (OFF) und dann wieder ein (ON), und schließen Sie das USB-Kabel erneut an. - Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben, funktionieren die Peripheriegeräte möglicherweise nicht. Schließen Sie in diesem Fall die Tastatur und die Maus direkt an den Computer an, und installieren Sie die USB-kompatiblen Geräte. Schließen Sie sie dann an diesen Monitor an. - Installieren Sie die neueste Version des Gerätetreibers auf Ihrem Computer. Informationen zum geeigneten Gerätetreiber erhalten Sie beim Hersteller des Geräts.

Unmittelbar nach dem Einschalten ist ein Summgeräusch zu hören

• Dieses Geräusch wird vom automatischen Entmagnetisierungszyklus verursacht. Wenn Sie das Gerät einschalten, wird der Monitor automatisch einige Sekunden lang entmagnetisiert.
• Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

Bildschirmmeldungen

1 Wenn „KEIN SIGNAL“ angezeigt wird:

Diese Meldung gibt an, dass kein Signal vom ausgewählten Anschluss eingeht.

2 Zeigt den momentan ausgewählten Anschluss an. 3 Zeigt mögliche Abhilfemaßnahmen an.

• Wird „AM COMPUTER AKTIVIEREN“ auf dem Bildschirm angezeigt, drücken Sie eine beliebige Taste am Computer, oder bewegen Sie die Maus. Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn „SIGNALKABEL PRÜFEN“ auf dem Bildschirm erscheint, überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.
• Wenn „POSITION VON WAHLSCHALTER INPUT PRÜFEN“ auf dem Bildschirm erscheint, wechseln Sie das Eingangssignal.

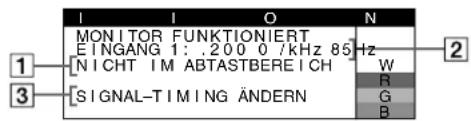

1 Wenn „Nicht IM ABTASTBEREICH“ angezeigt wird:

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht.

2 Gibt die Frequenz des Eingangssignals an. 3 Zeigt mögliche Abhilfemaßnahmen an.

SIGNAL-TIMING erscheint auf dem Bildschirm. Wenn Sie einen alten Monitor durch diesen Monitor ersetzen, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 137 kHz und eine Vertikalfrequenz zwischen 48 und 170 Hz ein.

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors.

Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als fünf Sekunden lang gedrückt, um ein Feld mit Informationen zum Monitor anzuzeigen.

INFORMATION
MODEL: GDM-F520	W
SER NO: 1234567	R
MANUFACTURED: 2000-52	G
	B

Wenn auf dem Bildschirm dünne Linien erscheinen (Dämpfungsdrähte)

Diese Linien sind keine Fehlfunktion. Sie sind bei einem Monitor mit Trinitron-Bildröhre normal. Es sind die Schatten der Dämpfungsdrähte, die die Streifenmaske stabilisieren. Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-Bildröhre. Sie bewirkt, dass mehr Licht auf den Bildschirm gelangt, und ermöglicht eine höhere Farbintensität und Detailgenauigkeit.

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer (bzw. an den Computern) ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige ① leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige ① orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.

■ Wenn die Netzanzeige ① grün leuchtet

1 Lösen Sie alle Stecker aus den Videoeingangsbuchsen 1 und 2, oder schalten Sie den/die angeschlossenen Computer aus. 2 Schalten Sie den Monitor aus (OFF) und dann wieder ein (ON). 3 Halten Sie die Steuertaste eine Sekunde lang nach oben gedrückt, bevor der Monitor in den Energiesparmodus wechselt.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an, und überprüfen Sie den Zustand des/der Computer(s). Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler.

■ Wenn die Netzanzeige ① orange blinkt

Schalten Sie den Monitor aus (OFF) und dann wieder ein (ON).

Wenn die Netzanzeige ① jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß. Wenn die Netzanzeige ① immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige ① orange blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

Kathodenstrahlrohre Streifenabstand 0,22 mm, Ablenkung 90 Grad, FD-Trinitron Bildschirmdiagonale ca. 54 cm

Effektive Bildgröße ca. 403,8 x 302,2 mm (B/H). Anzeigebereich 51 cm

Auflösung (H: Horizontal, V: Vertikal) Maximum: H: 2048 Punkte, V: 1536 Zeilen Empfohlen: H: 1600 Punkte, V: 1200 Zeilen

Eingangssignalpegel Videosignal: Analoges RGB-Signal: 0,700 Vp-p (positiv), 75 Ω Synchronisationssignal: Getrenntes H/V- oder zusammengesetztes Synchronisationssignal: TTL, 2 kΩ, ohne Polarität Grünsignal mit Sync: 0,3 Vp-p (negativ)

Standardanzeigegröße ca. 388 x 291 mm (4:3) oder ca. 364 x 291 mm (5:4) Ablenkfrequenz (H: Horizontal, V: Vertikal) H: 30 bis 137 kHz, V: 48 bis 170 Hz Betriebsspannung 100 bis 240 V Wechselstrom, 50 - 60 Hz, 2,0 - 1,0 A Leistungsaufnahme (ohne angeschlossene USB-Geräte) ca. 145 W

Betriebstemperatur 10°C bis 40°C Abmessungen ca. 497 x 499 x 487 mm (B/H/T) Gewicht ca. 30 kg Plug and Play DDC2B/DDC2Bi Mitgeliefertes Zubehör

Netzkabel HD15-Videosignalkabel

USB-Kabel

Exklusiver Power Mac G3/G4-Adapter

Diese Bedienungsanleitung

Vordefinierte Modi und Benutzermodi

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich eine möglichst hohe Bildqualität erzielen lässt (siehe "Preset mode timing table" auf Seite i). Bei einem Eingangssignal, das keinem der werkseitig voreingestellten Modi entspricht, erzeugt der Monitor auf der Basis des Eingangssignals automatisch ein möglichst gutes Bild, sofern die Vertikal- und Horizontalfrequenzen des Eingangssignals im angegebenen Bereich liegen (Seite 7) und das Eingangssignal GTF-kompatibel ist (GTF = Generalized Timing Formula). Beim Einstellen des Bildes werden die Einstellungen automatisch als Benutzermodus gespeichert und abgerufen, wenn immer das betreffende Eingangssignal eingegeben wird.

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des TCO'99-Standards und des ENERGY STAR-Programms. Wenn vom Computer kein Signal am Monitor eingeht, wird der Stromverbrauch des Monitors wie unten erläutert automatisch verringert.

Betriebsmodus Leistungsaufnahme*		Netzanzeige ①
Normalbetrieb ≤145 W grin
Deaktiviert*2 (Tiefschlaf)*3	≤3 W orange

1 Die Zahlen geben den Stromverbrauch an, wenn keine USB-kompatiblen Peripheriegeräte an den Monitor angeschlossen sind. 2 Wenn der Computer in den Energiesparmodus schaltet, erscheint „KEIN SIGNAL“ auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus. 3 Tiefschlaf ist ein Energiesparmodus, der von der EPA (Umweltschutzbehörde der USA) definiert wurde.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das mitgelieferte Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindestens 30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann sich die statische Elektrizität auf der Oberfläche des Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm eine Sekunde lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder anderen Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger und Bänder/Disketten nicht zu nahe bei diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• Auf Oberflächen wie Teppichen oder Decken oder in der Höhe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockieren können.
• In der Höhe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist.
• An einem Ort, an dem der Monitor starken Temperaturschwankungen ausgesetzt ist.
• An einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist.
• Auf einer instabilen Oberfläche.
• In der Höhe anderer Geräte, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung. In der Nähe von oder auf einer elektrisch geladenen Metallfläche. In einem geschlossenen Gestell.

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen können.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubendrehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Bildschirmständer

Nehmen Sie den Ständer dieses Monitors nicht ab.

Der dreh- und neigbare Ständer

Mit dem Ständer können Sie den Monitor innerhalb der rechts abgebildeten Winkel nach Bedarf einstellen. Wenn Sie den Monitor drehen oder neigen, stützen Sie ihn bitte mit beiden Händen unten ab.

Inhaltsverzeichnis

Konfiguration 3

Einstellungen 4

HD15-Eingangsanschluss

Technische Daten 7

Falls die ① (Ein/Aus) Anzeige nicht leuchtet

1 Falls "AUSSERHALB DES SCANBEREICHS" erscheint:

Gewicht ca. 30kg
