MANUALE UTENTE GDM5510 SONY

Netzanzeige ! OK2 Indice

• Trinitron è un marchio di fabbrica registrato di Sony Corporation.• VESA e DDC sono marchi di fabbrica di Video Electronics Standard Association. ENERGY STAR è un marchio di fabbrica registrato negli U.S.A.• Tutti i nomi degli altri prodotti citati in questo manuale potrebbero essere marchi di fabbrica o marchi di fabbrica registrati delle rispettive compagnie.
• Inoltre, “” e “” non sempre vengono riportati nel manuale.

Precauzioni Avvertenze per i collegamenti dell’alimentazione Utilizzare un cavo di alimentazione compatibile con la tensione operativa locale.

• Prima di scollegare il cavo di alimentazione, attendere almeno 30 secondi dallo spegnimento dell’unità, in modo tale da permettere la dispersione dell’elettricità statica sulla superficie dello schermo.

• Dopo aver acceso l’apparecchio, lo schermo viene smagnetizzato per alcuni secondi. Questa operazione genera un forte campo magnetico attorno allo schermo che potrebbe danneggiare i dati memorizzati su nastri magnetici o dischi situati vicino al monitor. Tenere lontano dal monitor apparecchiature per la registrazione, nastri e dischi. Installazione Non collocare il monitor nei seguenti luoghi:

• su superfici (tappeti, coperte, ecc.) o vicino a materiali (tende, tessuti, ecc.) che potrebbero bloccarne le prese di ventilazione

• in prossimità di fonti di calore come radiatori o condotti d’aria calda, né in luoghi soggetti alla luce diretta del sole

• in luoghi soggetti a forti escursioni termiche

• in luoghi soggetti a scosse o vibrazioni meccaniche

• su superfici instabili

• vicino ad apparecchiature che generano campi magnetici, come un trasformatore o linee ad alta tensione

• vicino o sopra superfici metalliche con carica elettrica Manutenzione

• Pulire lo schermo con un panno morbido. Se si utilizza un detergente liquido per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili, onde evitare di graffiare il rivestimento dello schermo.

• Non strofinare, toccare o tamburellare la superficie dello schermo con oggetti appuntiti o abrasivi, come la punta di una penna o un cacciavite, onde evitare di graffiare il cinescopio a colori.

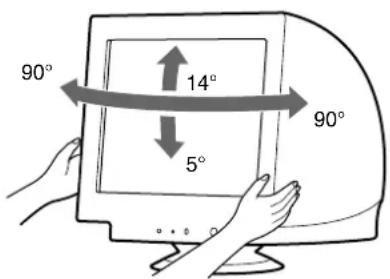

• Pulire il rivestimento esterno, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnette o polveri abrasive o solventi, come alcool o benzene. Trasporto Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale. Utilizzo del sistema orientabile È possibile regolare il monitor entro l’angolazione illustrata di seguito. Per individuare il centro del raggio di rotazione del monitor, allineare il centro dello schermo del monitor con il punto di centratura sul supporto. Per ruotare il monitor verticalmente e orizzontalmente, afferrarlo alla base con entrambe le mani. Fare attenzione a non incastrare le dita nella parte posteriore del monitor durante l’orientamento verticale. Stati Uniti, Canada, Taiwan, Corea, Giappone Europa continentale Gran Bretagna, Irlanda Australia, Nuova Zelanda Tipo di spina

Tipo di spina CEE7/VII (Schuko) Tipo di spina B S 1363 Tipo di spina SAA AS 3112 Tipo di cavo SJT Tipo di cavo

-F3G1.0) Tipo di cavo CDB03PLP Potenza nominale minima del set di cavi 10 A/125 V 18/3AWG Potenza nominale min. set cavi 10 A/250 V Potenza nominale min. set cavi 10 A/250 V Potenza nominale min. set cavi 10 A/250 V Lunghezza del cavo (+/– 0,1 m) 2 m Lunghezza del cavo (+/– 0,1 m) 2,5 m Lunghezza del cavo (+/– 0,1 m) 2,5 m Lunghezza del cavo (+/– 0,1 m) 2,5 m Approvazione delle norme di sicurezza UL/CSA Approvazione delle norme di sicurezza HAR Approvazione delle norme di sicurezza BSI, ASTA Approvazione delle norme di sicurezza Dept. of Energy of New South Wales La modalità di alimentazione universale è valida ovunque; il monitor viene regolato automaticamente se si utilizzano un cavo di alimentazione e una spina adatti alla tensione locale. Installare l’unità vicino ad una presa facilmente accessibile. 115 V 230 V (non in dotazione nel set di cavi standard) Set di cavi CEE-22, terminale femmina (con tutti i set di cavi di alimentazione) 90°

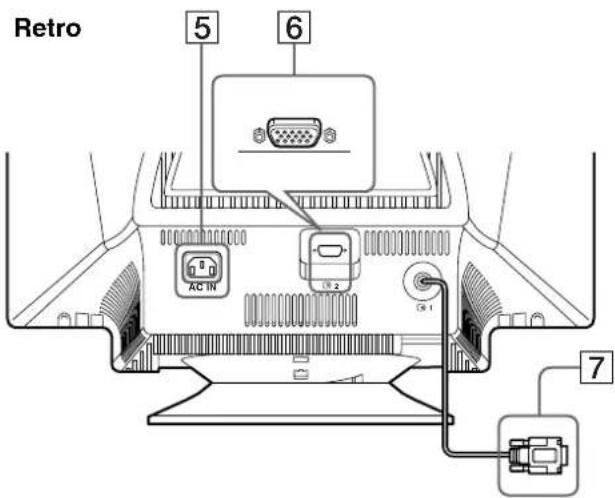

Identificazione delle parti e dei comandi Per ulteriori informazioni, vedere le pagine tra parentesi. 1 Interruttore INPUT (ingresso) (pagina 6) Questo interruttore seleziona INPUT 1 (connettore di ingresso video 1 (13W3): y1) o INPUT 2 (connettore di ingresso video 2 (HD15): y2). 2 Tasto MENU (pagina 7) Questo tasto viene utilizzato per visualizzare o chiudere il menu. 3 Tasto di comando (OK, M/m) (pagina 8) Questo tasto viene utilizzato per effettuare le regolazioni del monitor e richiamare direttamente il menu CONTRASTO. 4 Interruttore e indicatore di accensione ! (alimentazione) (pagine 5, 15, 19) Questo tasto serve ad accendere e spegnere il monitor. L’indicatore di accensione si illumina in verde quando il monitor viene acceso e si illumina in arancione quando il monitor è nel modo di risparmio energetico. 5 Connettore AC IN (pagina 5) Questo connettore serve ad alimentare il monitor con corrente alternata (CA). 6 Connettore 2 di ingresso video (HD15) (pagina 5) Utilizzare questo connettore per immettere i segnali video RVB (0,700 Vp-p, positivo) e i segnali sincronici. 7 Connettore 1 d’ingresso video (13W3) (pagina 5) Utilizzare questo connettore per immettere segnali video RVB (0,700 Vp-p, positivo) e segnali sincronici.

• DDC (Display Data Channel) è uno standard di VESA.**I piedini fungono da ingresso sincronico combinato e da ingresso sincronico orizzontale se sul piedino n. 7 è presente la sincronia verticale.AC IN

Installazione Questo monitor funziona con sistemi di piattaforme che utilizzano frequenze orizzontali comprese tra 30 e 130 kHz. Punto 1:Collegamento del monitor al computer Spegnere il monitor e il computer prima del collegamento. Note

• Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.• Durante il collegamento del cavo del segnale video, controllare l’allineamento del connettore HD15. Non inserire forzatamente il connettore in modo errato onde evitare di piegare i piedini. x Collegamento ai connettori 13W3 x Collegamento al connettore HD15 Punto 2: Collegamento del cavo di alimentazione Con il monitor e il computer spenti, collegare il cavo di alimentazione al monitor, quindi collegarlo alla presa di rete. Punto 3: Accensione del monitor e del computer Accendere prima il monitor, quindi accendere il computer. L’installazione del monitor è ora terminata. Se necessario, utilizzare i comandi del monitor per regolare l’immagine. Se sullo schermo non appaiono le immagini
• Controllare che il monitor sia stato collegato correttamente al computer.• Se sullo schermo appare il messaggio NO SEGNALE, provare a cambiare il segnale di ingresso (pagina 6) e verificare che la scheda grafica del computer sia completamente inserita nel corretto alloggiamento del bus. • Se si sostituisce un monitor vecchio con questo modello e sullo schermo appare il messaggio FUORI GAMMA SCANS, ricollegare il vecchio monitor. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia compresa tra 30 e 130 kHz e la frequenza verticale sia compresa tra 48 e 170 Hz.Per ulteriori informazioni sui messaggi visualizzati sullo schermo, vedere la sezione “Sintomi e soluzioni dei problemi” a pagina 17.AC IN

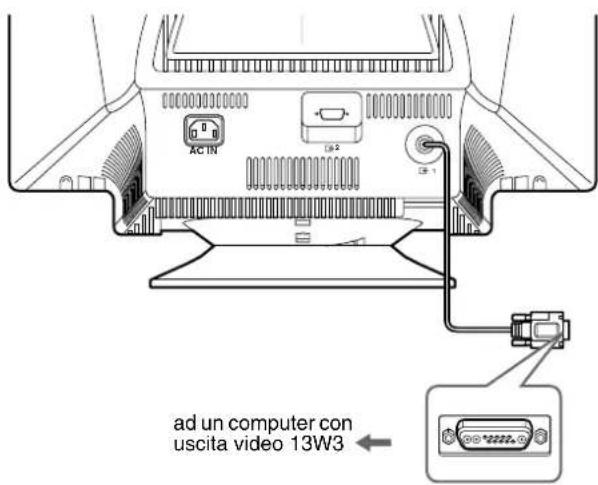

ad un computer con uscita video 13W3AC IN

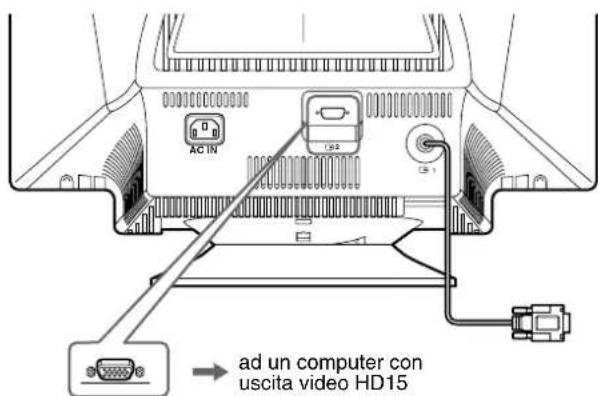

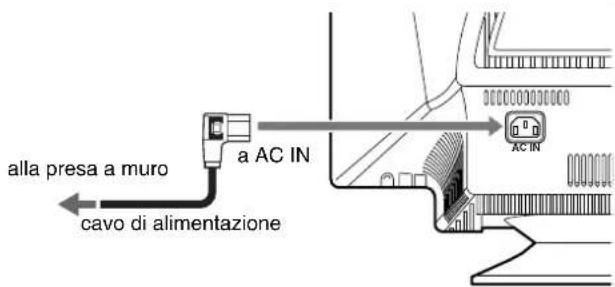

ad un computer con uscita video HD15AC INa AC INalla presa a murocavo di alimentazione6

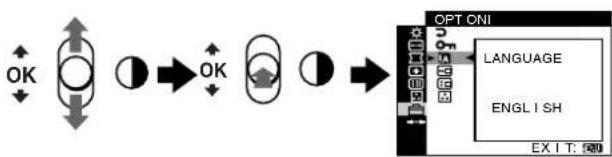

Selezione della lingua dei menu a schermo (LANGUAGE) I menu a schermo sono disponibili nelle seguenti lingue: inglese, francese, tedesco, spagnolo, italiano, olandese, svedese, russo e giapponese. L’impostazione predefinita è la lingua inglese. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare OPTION, quindi premere il tasto di comando. 3 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare LANGUAGE, quindi premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso fino a visualizzare la lingua desiderata. Quindi premere il tasto di comando per selezionare la lingua. Ogni volta che il tasto di comando viene spostato verso l’alto o verso il basso, viene ciclicamente visualizzata la lingua che è possibile selezionare.

• : Giapponese Per chiudere il menuPremere il tasto MENU. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 45 secondi.Per reimpostare la lingua ingleseSelezionare ENGLISH al punto 4 descritto sopra. Selezione del segnale di ingresso È possibile collegare al monitor due computer, utilizzando il connettore di ingresso video 1 (13w3) e il connettore di ingresso video 2 (HD15). Per selezionare uno dei due computer, utilizzare l’interruttore INPUT. Spostare l’interruttore INPUT. Il connettore selezionato appare sullo schermo per 3 secondi. Sullo schermo viene visualizzato “INPUT 1” o “INPUT 2”. Nota Se nessun segnale viene inviato al connettore selezionato, sullo schermo appare il messaggio NO SEGNALE. Dopo alcuni secondi, il monitor entra nel modo di risparmio energetico. In tal caso selezionare l’altro connettore. MENU CONTRASTCONTRAST /IBR GHT1024x768 / 85Hz

Personalizzazione del monitor È possibile effettuare numerose regolazioni relative al monitor utilizzando i menu a schermo. Come spostarsi all’interno del menu Premere il tasto MENU per visualizzare il menu principale sullo schermo. Per maggiori informazioni sull’utilizzo dei tasti di comando e MENU, vedere a pagina 8. Utilizzare il tasto di comando per selezionare uno dei seguenti menu. x Visualizzazione del segnale di ingresso corrente Quando viene premuto il tasto MENU per visualizzare il menu, le frequenze orizzontali e verticali del segnale di ingresso corrente vengono visualizzate nel menu. Se il segnale corrisponde ad uno dei modi preimpostati in fabbrica del monitor, viene visualizzata anche la risoluzione. CONTRASTO/LUMIN (pagina 8) Per regolare il contrasto e la luminosità. È inoltre possibile richiamare direttamente questo menu spostando il tasto di comando verso l’alto o verso il basso quando sullo schermo non è visualizzato alcun menu. DIMENSIONE/CENTRO (pagina 9) Per regolare le dimensioni o la centratura. GEOMETRIA

Per regolare la rotazione e la forma dell’immagine. CONVERGENZA (pagina 10) Per regolare la convergenza orizzontale e verticale dell’immagine. MENU

SCHERMO (pagina 11) Per regolare la qualità dell’immagine. Le opzioni comprendono:

• smagnetizzazione dello schermo (SMAGNETIZZ)

• regolazione dell’eliminazione dell’effetto moiré (ANNULLA MOIRE)

• regolazione della purezza del colore (LANDING) COLORE (pagina 12) Per regolare la temperatura di colore dell’immagine in modo che i colori del monitor corrispondano ai colori di un’immagine stampata. OPZIONI (pagina 14) Per regolare le opzioni del monitor. Le opzioni comprendono:

• bloccaggio dei comandi

• modifica della lingua dei menu a schermo

• modifica della posizione del menu a schermo

• modifica del modo di impostazione della temperatura del colore dell’immagine

RIPRISTINO (pagina 14) Per reimpostare le regolazioni. MENU

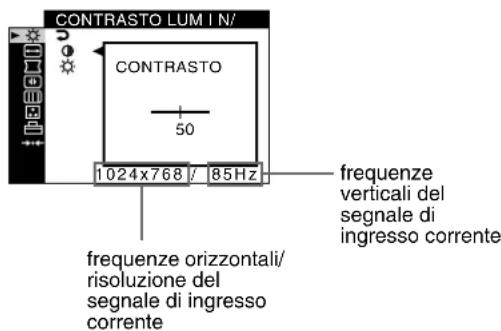

ANNULLA CONTRASTO CONTRASTO LUM I N/1024x768 / 85Hzfrequenze verticali del segnale di ingresso correntefrequenze orizzontali/risoluzione del segnale di ingresso corrente (continua)8

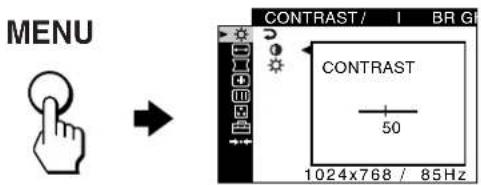

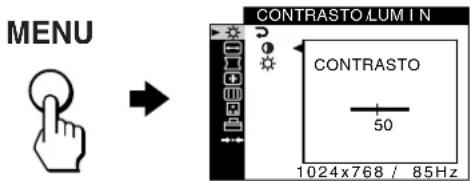

x Utilizzo del MENU e dei tasti di comando 1 Per visualizzare il menu.Premere il tasto MENU per visualizzare il menu principale sullo schermo.2 Per selezionare il menu nel quale si desidera effettuare le regolazioni.Evidenziare il menu desiderato spostando il tasto di comando verso l’alto o verso il basso. Quindi premere il tasto di comando.3 Per effettuare le regolazioni nel menu. Spostare il tasto di comando verso l’alto o verso il basso per effettuare le regolazioni e premere il tasto di comando.Se si desidera selezionare un altro menu; spostare il tasto di comando verso l’alto o verso il basso per selezionare , quindi premere il tasto di comando per uscire dal menu.4 Per chiudere il menu.Premere il tasto MENU. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 45 secondi. Regolazione della luminosità e del contrasto (CONTRASTO/LUMIN) Queste impostazioni vengono memorizzate per i segnali inviati dal connettore di ingresso correntemente selezionato.1 Premere il tasto MENU.Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare . Quindi premere il tasto di comando.Sullo schermo appare il menu CONTRASTO/LUMIN. 3 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare 6 o . Quindi premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso per regolare il contrasto (6) o la luminosità ( ). Quindi premere il tasto di comando.Se si sta utilizzando il modo sRGBSe è stato selezionato il modo sRGB in MODO COLORE ( ) nel menu OPZIONI ( ), sullo schermo appare il seguente menu CONTRASTO/LUMIN. In questa schermata non è possibile regolare il contrasto (6) o la luminosità ( ). Se si desidera regolarli, selezionare un modo diverso da sRGB in MODO COLORE ( ) nel menu OPZIONI

Per ulteriori informazioni sull’uso del modo sRGB, vedere la sezione “Regolazione del colore dell’immagine (COLORE)” a pagina 12. MENU

Regolazione della centratura dell’immagine (DIMENSIONE/CENTRO) Questa impostazione viene memorizzata per il segnale di ingresso corrente. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare DIMENSIONE/CENTRO e premere il tasto di comando. Sullo schermo appare il menu DIMENSIONE/CENTRO. 3 Spostare il tasto di comando verso l’alto o verso il basso per selezionare per la regolazione orizzontale oppure per la regolazione verticale. Quindi premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso per regolare la centratura. Regolazione delle dimensioni dell’immagine (DIMENSIONE/CENTRO) Questa impostazione viene memorizzata per il segnale di ingresso corrente. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare DIMENSIONE/CENTRO e premere il tasto di comando. Sullo schermo appare il menu DIMENSIONE/CENTRO. 3 Spostare il tasto di comando verso l’alto o verso il basso per selezionare per la regolazione orizzontale oppure per la regolazione verticale. Quindi premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso per regolare le dimensioni. Regolazione automatica delle dimensioni e della centratura dell’immagine (AUTO) È possibile regolare con facilità l’immagine in modo che riempia lo schermo utilizzando il menu DIMENSIONE/CENTRO. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare DIMENSIONE/CENTRO, quindi premere il tasto di comando. Sullo schermo appare il menu DIMENSIONE/CENTRO. 3 Spostare il tasto di comando verso l’alto o verso il basso per selezionare (AUTO). Quindi premere il tasto di comando. Sullo schermo appare la finestra di regolazione. 4 Spostare il tasto di comando verso l’alto o verso il basso per selezionare OK. Quindi premere il tasto di comando. L’immagine riempirà automaticamente lo schermo. Note

• Se non si desidera utilizzare la funzione AUTO, selezionare ANNULLA al punto 4.

• Questa funzione è stata ideata per essere utilizzata con computer che forniscono un’immagine a schermo pieno. Potrebbe non funzionare correttamente se il colore di sfondo è scuro o se l’immagine di ingresso non riempie lo schermo fino ai bordi.

• Mentre viene eseguita questa funzione, l’immagine si muove per alcuni secondi. Ciò non indica problemi di funzionamento.10

Regolazione della forma dell’immagine (GEOMETRIA) Le impostazioni del menu GEOMETRIA consentono di regolare la rotazione e la forma dell’immagine. L’impostazione (rotazione) viene memorizzata per tutti i segnali di ingresso. Tutte le altre impostazioni vengono memorizzate per il segnale di ingresso corrente. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare GEOMETRIA e premere il tasto di comando. Sullo schermo appare il menu GEOMETRIA. 3 Spostare il tasto di comando verso l’alto o verso il basso per selezionare la voce di regolazione desiderata. Quindi premere il tasto di comando. Sullo schermo appare la barra delle regolazioni. 4 Spostare il tasto di comando verso l’alto o verso il basso per effettuare la regolazione. Quindi premere il tasto di comando. Per ulteriori informazioni sull’utilizzo del modo RIPRISTINO, vedere la sezione “Ripristino delle regolazioni (RIPRISTINO)” a pagina 14. Regolazione della convergenza (CONVERGENZA) Le impostazioni del menu CONVERGENZA consentono di regolare la qualità dell’immagine tramite il controllo della convergenza. La convergenza riguarda l’allineamento dei segnali di colore rosso, verde e blu. Se vengono visualizzate ombre rosse o blu attorno ai caratteri o alle linee, regolare la convergenza. Queste impostazioni vengono memorizzate per tutti i segnali di ingresso. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare CONVERGENZA e premere il tasto di comando. Sullo schermo appare il menu CONVERGENZA. 3 Spostare il tasto di comando verso l’alto o verso il basso per selezionare la voce di regolazione desiderata. Quindi premere il tasto di comando. Sullo schermo appare la barra delle regolazioni. 4 Spostare il tasto di comando verso l’alto o verso il basso per effettuare la regolazione. Quindi premere il tasto di comando. Per ulteriori informazioni sull’utilizzo del modo RIPRISTINO, vedere la sezione “Ripristino delle regolazioni (RIPRISTINO)” a pagina 14. Selezionare Per ruotare l’immagine espandere o contrarre i bordi dell’immagine spostare i bordi dell’immagine verso sinistra o verso destra regolare la larghezza dell’immagine nella parte superiore dello schermo spostare l’immagine verso sinistra o verso destra nella parte superiore dello schermo

RIPRISTINO ripristinare tutte le regolazioni del menu GEOMETRIA ai livelli dell’impostazione di fabbrica. Selezionare OK. Selezionare Per spostare le ombre rosse o blu in senso orizzontale spostare le ombre rosse o blu in senso verticale

SUPERIORE spostare le ombre rosse o blu in senso verticale nella parte superiore dello schermo

INFERIORE spostare le ombre rosse o blu in senso verticale nella parte inferiore dello schermo

RIPRISTINO ripristinare tutte le regolazioni del menu CONVERGENZA ai livelli dell’impostazione di fabbrica. Selezionare OK.11

Regolazione della qualità dell’immagine (SCHERMO) Le impostazioni del menu SCHERMO consentono di smagnetizzare il monitor manualmente e di regolare la qualità dell’immagine tramite il controllo dell’effetto moiré e della purezza del colore.

• Se il colore appare irregolare o l’immagine è sfocata, smagnetizzare il monitor (SMAGNETIZZ).

• Se sullo schermo appaiono disturbi ellittici o ondulati, annullare l’effetto moiré (ANNULLA MOIRE).

• Se il colore appare irregolare negli angoli dello schermo, regolare la purezza del colore (LANDING). Il monitor viene automaticamente smagnetizzato quando viene acceso. Lo schermo viene smagnetizzato per circa 2 secondi. Se è necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti prima di eseguirlo per ottenere un risultato migliore. L’impostazione ANNULLA MOIRE viene memorizzata per il segnale di ingresso corrente. Tutte le altre impostazioni vengono memorizzate per tutti i segnali di ingresso. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare SCHERMO e premere il tasto di comando. Sullo schermo appare il menu SCHERMO. 3 Spostare il tasto di comando verso l’alto o verso il basso per selezionare la voce di regolazione desiderata. Quindi premere il tasto di comando. Sullo schermo appare la barra delle regolazioni. 4 Spostare il tasto di comando verso l’alto o verso il basso per effettuare la regolazione. Quindi premere il tasto di comando. *L’effetto moiré è un tipo di interferenza naturale che produce leggere linee ondulate sullo schermo. Questo effetto può verificarsi a causa dell’interferenza tra il motivo dell’immagine sullo schermo e il motivo a punti di fosforo sul monitor. Nota L’immagine potrebbe diventare sfocata se la funzione ANNULLA MOIRE è attivata. Selezionare Per SMAGNETIZZ smagnetizzare il monitor. Per smagnetizzare il monitor manualmente, selezionare OK. ANNULLA MOIRE regolare il grado di eliminazione dell’effetto moiré* fino al minimo LANDING ridurre al minimo le irregolarità del colore nella parte superiore sinistra dello schermo LANDING ridurre al minimo le irregolarità del colore nella parte superiore destra dello schermo LANDING ridurre al minimo le irregolarità del colore nella parte inferiore sinistra dello schermo LANDING ridurre al minimo le irregolarità del colore nella parte inferiore destra dello schermo

RIPRISTINO ripristinare tutte le regolazioni del menu SCHERMO ai livelli dell’impostazione di fabbrica. Selezionare OK. INPUT MENU

Esempio di effetto moiré12

Regolazione del colore dell’immagine (COLORE) Le impostazioni del menu COLORE consentono di regolare la temperatura di colore dell’immagine modificando il livello di colore del campo di colore bianco. I colori appaiono rossastri se la temperatura è bassa e bluastri se la temperatura è alta. Questa regolazione risulta utile per far corrispondere i colori del monitor ai colori di un’immagine stampata. È possibile impostare la temperatura di colore per ciascuno dei connettori di ingresso video. x Selezionare il mode COLORE Sono disponibili 4 differenti modi di regolazione, FACILE, PREDEF, ESPERTO e sRGB. Il modo preimpostato è FACILE, regolabile da 5000K a 11000K. Se si desidera impostare un altro modo (diverso da FACILE), selezionare il modo desiderato nel menu OPZIONI ( ). Quindi regolare il modo selezionato in ciascun menu COLORE ( ). 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare OPZIONI e premere il tasto di comando. Sullo schermo appare il menu OPZIONI. 3 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare MODO COLORE. Quindi premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso per selezionare il modo COLORE. x Modo FACILE 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare COLORE e premere il tasto di comando. Sullo schermo appare il menu COLORE. 3 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare . Quindi premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso per effettuare la sintonia fine della temperatura di colore. La nuova impostazione della temperatura di colore ottenuta mediante la sintonia fine tra 5000K e 11000K viene memorizzata. x Modo PREDEF 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare COLORE, quindi premere il tasto di comando. Sullo schermo appare il menu COLORE. 3 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare . Quindi premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso per selezionare la temperatura desiderata. Le temperature di colore preimpostate sono 5000K, 6500K e 9300K. L’impostazione di fabbrica è 9300K, quindi abbassando la temperatura a 6500K e 5000K, i bianchi cambieranno da una tonalità bluastra ad una tonalità rossastra. MENU USC I TAOPZ I ON IMODO COLOREFAC I LEESPERTOs RGBPREDEF

x Modo ESPERTO È possibile effettuare ulteriori e più precise regolazioni del colore selezionando il modo ESPERTO. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare COLORE, quindi premere il tasto di comando. 3 Spostare il tasto di comando verso l’alto o verso il basso per regolare il componente R (rosso), G (verde) e B (blu) del segnale di ingresso per ciascun GAIN (6) e BIAS ( ). Quindi premere il tasto di comando. Se si desidera ripristinare le regolazioni del modo ESPERTO, selezionare 0 (RIPRISTINO) nel menu COLORE. Quindi selezionare OK nella finestra RIPRISTINO. x Modo sRGB L’impostazione del colore sRGB è un protocollo del colore standard industriale progettato per mettere in correlazione i colori visualizzati e stampati delle apparecchiature per computer sRGB compatibili. Per regolare i colori in base al profilo sRGB, è sufficiente selezionare il modo sRGB nel menu ( ) MODO COLORE del menu ( ) OPZIONI. Tuttavia, per visualizzare correttamente i colori sRGB (γ = 2.2, 6500K), è necessario impostare il computer sul profilo sRGB. Se viene selezionata questa modalità, non è possibile effettuare le regolazioni nel menu CONTRASTO/LUMIN. Nota Assicurarsi che il computer e le altre periferiche collegate (ad esempio una stampante) siano sRGB compatibili. Ripristino del colore dai modi FACILE, PREDEF o sRGB (RIPRISTINO COLORE) I colori della maggior parte dei monitor tendono a diventare gradualmente opachi nel corso degli anni. La funzione RIPRISTINO COLORE contenuta nei menu FACILE, PREDEF e sRGB consente di ripristinare il livello di qualità di fabbrica originale dei colori. Quanto segue indica le modalità di ripristino dei colori del monitor ad esempio dal modo FACILE. Per prima cosa selezionare il modo FACILE, PREDEF o sRGB nel menu OPZIONI (pagina 12). 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare COLORE e premere il tasto di comando. Sullo schermo appare il menu COLORE. 3 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare RIPRISTINO COLORE. Quindi premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso per selezionare OK. Quindi premere il tasto di comando. Durante il processo di ripristino (circa 2 secondi) l’immagine scompare. Una volta che il colore è stato ripristinato, l’immagine appare di nuovo sullo schermo. Note

• Prima di utilizzare questa funzione, il monitor deve rimanere nel modo di funzionamento normale (l’indicatore di alimentazione è illuminato in verde) per almeno 30 minuti. Se il monitor entra nel modo di risparmio energetico, riportare il monitor nel modo di funzionamento normale e attendere 30 minuti finché il monitor non è pronto. Per mantenere il monitor nel modo di funzionamento normale per 30 minuti senza interruzioni, è necessario regolare le impostazioni del modo di risparmio energetico del computer. Se il monitor non è pronto, appare il seguente messaggio.
• L’efficacia di questa funzione diminuisce gradualmente con l’usura del cinescopio a colori del monitor.

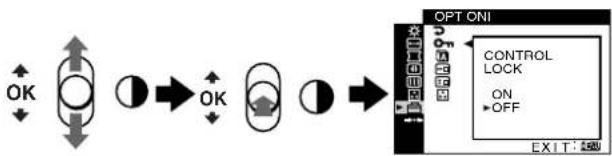

Impostazioni aggiuntive (OPZIONI) È possibile bloccare i comandi, modificare la lingua dei menu a schermo, modificare la posizione del menu e impostare il modo COLORE. 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare OPZIONI e premere il tasto di comando. Sullo schermo appare il menu OPZIONI. 3 Spostare il tasto di comando verso l’alto o verso il basso per selezionare la voce di regolazione desiderata. Per regolare la voce selezionata, eseguire le istruzioni riportate di seguito. x Bloccaggio dei comandi (BLOCCO MENU) Per proteggere i dati di regolazione bloccando i comandi. Spostare il tasto di comando verso l’alto o verso il basso per evidenziare (BLOCCO MENU) e premere il tasto di comando. Quindi spostare il tasto di comando verso l’alto o verso il basso per selezionare SI e premere il tasto di comando. Funzioneranno solo l’interruttore di accensione

(alimentazione), il tasto MENU, l’interruttore INPUT e (BLOCCO MENU) del menu OPZIONI. Qualsiasi altra voce venga selezionata, sullo schermo apparirà il contrassegno . Per sbloccare i comandiRipetere la procedura sopra descritta e impostare (BLOCCO MENU) su NO. x Modifica della lingua dei menu a schermo (LANGUAGE) Vedere a pagina 6. x Modifica della posizione del menu (POSIZ MENU) Modificare la posizione del menu quando copre un’immagine sullo schermo. Spostare il tasto di comando verso l’alto o verso il basso per selezionare (POSIZ MENU) per la regolazione orizzontale o (POSIZ MENU) per la regolazione verticale e premere il tasto di comando. Quindi spostare il tasto di comando verso l’alto o verso il basso per spostare il menu a schermo. x Impostazione del modo COLORE Vedere a pagina 12. Ripristino delle regolazioni (RIPRISTINO) Questo monitor dispone dei 2 metodi di ripristino descritti di seguito. x Ripristino di tutti i dati di regolazione per il segnale di ingresso corrente 1 Premere il tasto MENU. Sullo schermo appare il menu. 2 Spostare il tasto di comando verso l’alto o verso il basso per evidenziare 0 RIPRISTINO e premere il tasto di comando. 3 Spostare il tasto di comando verso l’alto o verso il basso per selezionare 01 (MODALITA CORRENTE) e premere il tasto di comando. 4 Spostare il tasto di comando verso l’alto o verso il basso per selezionare OK e premere il tasto di comando. Con questo metodo non vengono ripristinate le voci riportate di seguito:

• la lingua dei menu a schermo (pagina 6)

• l’impostazione del modo di colore nel menu OPZIONI (FACILE, PREDEF, ESPERTO, sRGB) (pagina 12, 13)

• l’impostazione della temperatura di colore nel modo PREDEF (5000K, 6500K, 9300K) (pagina 12)

• la posizione del menu a schermo (pagina 14) x Ripristino di tutti i dati di regolazione per tutti i segnali di ingresso Selezionare 02 (TUTTE LE MODALITA) al punto 3 descritto sopra. Nota La funzione RIPRISTINO non viene attivata quando (BLOCCO MENU) è impostato su SI. MENU USC I TAR I PR I ST I NOMODAL I TACORRENTE

Caratteristiche Tabella degli intervalli del modo bella degli intervalli del modo preimpostato Quando il monitor riceve un segnale di ingresso, lo fa corrispondere automaticamente ad uno dei modi preimpostati in fabbrica e memorizzati nel monitor, per fornire un’immagine di alta qualità al centro dello schermo. Per i segnali di ingresso che non corrispondono ai modi preimpostati in fabbrica, la tecnologia Multiscan digitale di questo monitor assicura una visualizzazione dell’immagine nitida per qualsiasi sincronizzazione nella gamma di frequenza del monitor (orizzontale: da 30 a 130 kHz, verticale: da 48 a 170 Hz). Se l’immagine viene regolata, i dati di regolazione vengono memorizzati come modo utente e richiamati automaticamente qualora venga ricevuto lo stesso segnale di ingresso. Tabella degli intervalli del modo preimpostato Funzione di risparmio energetico Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se il monitor non riceve alcun segnale dal computer, il consumo energetico verrà automaticamente ridotto come descritto di seguito.

• Quando il computer entra nel modo di risparmio energetico, il segnale di ingresso viene interrotto e il messaggio NO SEGNALE appare sullo schermo prima che il monitor entri nel modo di disattivazione attivo. Dopo alcuni secondi, il monitor entra nel modo di risparmio energetico. ** “Deep sleep” è il modo di risparmio energetico definito dalla Environmental Protection Agency. Guida alla soluzione dei problemi Prima di rivolgersi al servizio di assistenza, leggere attentamente la seguente sezione. Se sullo schermo appaiono delle linee sottili (cavi di smorzamento) La presenza di linee sullo schermo, soprattutto quando lo sfondo dello schermo è chiaro (in genere bianco), è normale nei monitor Trinitron e non indica problemi di funzionamento. Si tratta dell’ombra dei cavi di smorzamento utilizzati per stabilizzare la griglia di apertura. La griglia di apertura è l’elemento essenziale che caratterizza il cinescopio a colori Trinitron, consentendo una maggiore illuminazione dello schermo con il risultato di un’immagine più luminosa e dettagliata. Messaggi a schermo In caso di problemi con il segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Se il messaggio NO SEGNALE appare nella sezione 1 Questo messaggio indica che dal connettore selezionato non viene immesso alcun segnale. N. Risoluzione (punti × linea) Frequenza orizzontale Frequenza verticale 1 1600 × 1200 93,750 kHz 75 Hz 2 1280 × 1024 81,130 kHz 76 Hz 3 1152 × 900 71,809 kHz 76 Hz 4 1280 × 1024 79,976 kHz 75 Hz 5 1280 × 1024 71,691 kHz 67 Hz 6 1152 × 900 61,846 kHz 66 Hz 7 1024 × 768 60,023 kHz 75 Hz 8 1280 × 1024 120,941 kHz 112 Hz Modo di alimentazione Consumo energetico Indicatore di accensione ! (alimentazione) Funzionamento normale ≤ 135 W verde Attivo spento* (deep sleep)** ≤ 3 W ambra Spento Circa 0 W spento 2 Connettore selezionato Questo messaggio indica il connettore correntemente selezionato (INPUT 1 o INPUT 2). 3 Rimedi Sullo schermo appaiono i seguenti messaggi.

• Se sullo schermo appare il messaggio ATTIVARE IL COMPUTER, premere un tasto qualsiasi sulla tastiera oppure spostare il mouse, quindi accertarsi che la scheda grafica del computer sia completamente inserita nell’alloggiamento del bus corretto.

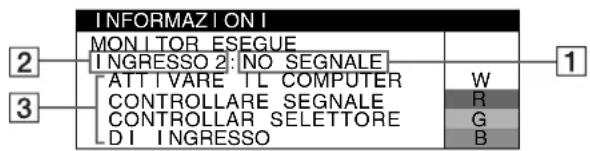

• Se sullo schermo appare il messaggio CONTROLLARE SEGNALE, controllare che il monitor sia correttamente collegato al computer (pagina 5).

• Se sullo schermo appare il messaggio CONTROLLAR SELETTORE DI INGRESSO, modificare il segnale di ingresso (pagina 6). Cavi di smorzamentoI I ON INFORMAZMON I TOR ESEGUE2 : NO SEGNALE

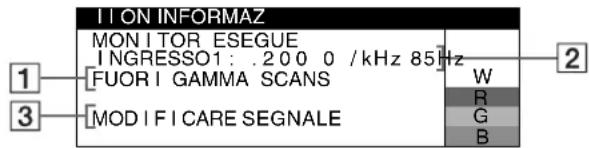

Se il massaggio FUORI GAMMA SCANS appare sulla linea 1 Questo messaggio indica che il segnale di ingresso non è presente tra le caratteristiche tecniche del monitor. Per ulteriori informazioni, vedere la sezione “Sintomi e soluzioni dei problemi” a pagina 17. Visualizzazione del nome del monitor, del numero di serie e della data di produzione. Mentre il monitor riceve un segnale video, premere e tenere premuto il tasto MENU per oltre 5 secondi per visualizzare la finestra delle informazioni relative al monitor. Se il problema persiste, rivolgersi al proprio rappresentante di assistenza fornendo le seguenti informazioni.

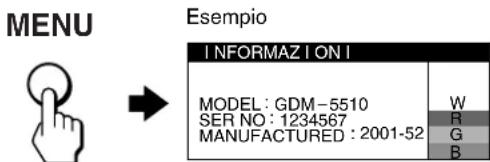

• Nome e caratteristiche tecniche del computer e della scheda grafica. 2 Connettore selezionato e frequenze del segnale di ingresso corrente Questo messaggio indica il connettore correntemente selezionato (INPUT 1 o INPUT 2). Se il monitor riconosce le frequenze del segnale di ingresso corrente, vengono visualizzate anche le frequenze orizzontali e verticali. 3 Rimedi Sullo schermo appare il messaggio MODIFICARE SEGNALE. Se si è sostituito un monitor vecchio con questo monitor, ricollegare il monitor vecchio. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia compresa tra 30 e 130 kHz e le frequenza verticale sia compresa tra 48 e 170 Hz.

Sintomi e soluzioni dei problemi Se il problema è causato dal computer o da altre apparecchiature collegate, consultare le istruzioni per l’uso di tali apparecchiature. Se il problema non viene risolto con le indicazioni descritte di seguito, utilizzare la funzione di autodiagnostica (pagina 19). Sintomo Controllare quanto segue Assenza d’immagine Se l’indicatore di accensione ! (alimentazione) non è illuminato

• Controllare che il cavo di alimentazione sia collegato correttamente.

• Controllare che l’interruttore ! (alimentazione) sia impostato su “on”. Se sullo schermo appare il messaggio NO SEGNALE o se l’indicatore ! (alimentazione) è di colore ambra

• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle apposite prese (pagina 5).

• Controllare che l’interruttore INPUT sia impostato correttamente (pagina 6).

• Controllare che i piedini del connettore di ingresso video non siano piegati o danneggiati. xProblemi causati dal computer o da altre apparecchiature collegate

• Il computer è nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o muovere il mouse.

• Controllare che il computer sia impostato su “on”.

• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus corretto. Se sullo schermo appare il messaggio FUORI GAMMA SCANS xProblemi causati dal computer o da altre apparecchiature collegate

• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare la gamma di frequenza come descritto di seguito. Orizzontale: da 30 a 130 kHz Verticale: da 48 a 170 Hz Se non viene visualizzato alcun messaggio e l’indicatore di accensione ! (alimentazione) è illuminato in verde o lampeggia in ambra

• Utilizzare la funzione di autodiagnostica (pagina 19). L’immagine è tremolante, salta, oscilla oppure è confusa

• Isolare ed eliminare qualsiasi fonte potenziale di elettricità o di campi magnetici quali altri monitor, stampanti laser, lampade a fluorescenza, televisori o ventilatori.

• Spostare il monitor lontano dalle linee di alimentazione oppure collocare uno schermo magnetico vicino al monitor.

• Provare a collegare il monitor ad un’altra presa di rete CA, preferibilmente su un circuito differente.

• Provare a girare il monitor di 90° verso sinistra o verso destra. xProblemi causati dal computer o da altre apparecchiature collegate

• Controllare il manuale della scheda grafica per le corrette impostazioni del monitor.

• Controllare che il modo grafica e la frequenza del segnale di ingresso siano supportati da questo monitor (Caratteristiche). Anche se la frequenza rientra nella gamma prevista, alcune schede grafiche potrebbero avere un impulso sincronico troppo piccolo per permettere al monitor di sincronizzarsi correttamente.

• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere l’immagine migliore. L’immagine è sfocata • Regolare la luminosità e il contrasto (pagina 8).

• Smagnetizzare il monitor* (pagina 11).

• Regolare il livello di eliminazione dell’effetto moiré fino a ridurlo al minimo, oppure impostare ANNULLA MOIRE su NO (pagina 11).

• Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito un ronzio che non indica però un problema di funzionamento. (continua)18

L’immagine è sdoppiata • Eliminare l’uso di prolunghe del cavo video e/o di cassette per l’interruttore video.

• Controllare che tutte le spine siano saldamente inserite nelle apposite prese. L’immagine non è centrata o non è delle dimensioni corrette

• Impostare la funzione AUTO ( ) su OK (attivata) nel menu DIMENSIONE/CENTRO (pagina 9).

• Regolare la dimensione o la centratura (pagina 9). Con alcuni segnali di ingresso e/o schede grafiche, lo schermo non viene utilizzato completamente. I bordi dell’immagine sono incurvati

• Regolare la geometria (pagina 10). Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Regolare il livello di eliminazione dell’effetto moiré finché tale effetto non viene ridotto al minimo (pagina 11). xProblemi causati dal computer o da altre apparecchiature collegate

• Modificare il motivo del desktop. Il colore non è uniforme • Smagnetizzare il monitor* (pagina 11). Se si colloca vicino al monitor un’apparecchiatura che genera un campo magnetico, quale un diffusore, oppure se si modifica la direzione del monitor, il colore potrebbe perdere uniformità.

• Regolare la purezza del colore (pagina 11). Il bianco non è perfetto • Regolare la temperatura di colore (pagina 12). Lettere e linee presentano ombre rosse e blu sui bordi

• Regolare la convergenza (pagina 10). I tasti sul monitor non funzionano ( appare sullo schermo)

• Se la funzione di bloccaggio dei comandi è impostata su SI, impostarla su NO (pagina 14). La funzione RIPRISTINO COLORE non viene attivata

• Prima di utilizzare questa funzione, il monitor deve rimanere nel modo di funzionamento normale (l’indicatore di accensione è illuminato in verde) per almeno 30 minuti. Per ulteriori informazioni sulla funzione RIPRISTINO COLORE, vedere a pagina 13.

• Regolare le impostazioni del risparmio energetico del computer per mantenere il monitor nel modo di funzionamento normale per più di 30 minuti.

• L’efficacia di questa funzione diminuisce gradualmente con l’usura del cinescopio a colori del monitor. Non appena si accende l’apparecchio si sente un ronzio

• È il rumore del ciclo di smagnetizzazione automatica. Quando si attiva l’alimentazione, il monitor viene automaticamente smagnetizzato per alcuni secondi. Sintomo Controllare quanto segue

• Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito un ronzio che non indica però un problema di funzionamento. PRONTO DOPO

Funzione di autodiagnostica Questo monitor dispone di una funzione di autodiagnostica. Se si presentano problemi al monitor o ai computer collegati, lo schermo si oscura e l’indicatore di accensione ! (alimentazione) si illumina in verde o lampeggia in ambra. Se l’indicatore di accensione ! (alimentazione) si illumina in ambra, significa che il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o muovere il mouse. x Se l’indicatore di accensione ! (alimentazione) è verde 1 Scollegare una spina qualsiasi dai connettori di ingresso video 1 e 2 oppure spegnere i computer collegati.2 Premere due volte il tasto di accensione ! (alimentazione) per spegnere e riaccendere il monitor. 3 Tenere premuto verso l’alto il tasto di comando per 2 secondi prima che il monitor entri nel modo di risparmio energetico.Se vengono visualizzate le quattro barre di colore (bianco, rosso, verde e blu), il monitor funziona correttamente. Ricollegare i cavi di ingresso video e controllare le condizioni dei computer.Se le barre dei colori non vengono visualizzate, si tratta di un potenziale guasto al monitor. Rivolgersi al proprio rappresentante di assistenza tecnica. x Se l’indicatore di accensione ! (alimentazione) lampeggia in ambra Premere due volte il tasto di accensione ! (alimentazione) per spegnere e accendere il monitor. Se l’indicatore di accensione ! (alimentazione) si illumina in verde, il monitor funziona correttamente. Se l’indicatore di accensione ! (alimentazione) continua a lampeggiare, si tratta di un potenziale guasto al monitor. Contare il numero di secondi tra un lampeggiamento in ambra e l’altro dell’indicatore di alimentazione ! (alimentazione) e informare l’assistenza tecnica circa le condizioni del monitor. Annotare il nome del modello e il numero di serie del monitor. Prendere inoltre nota del modello e della marca del computer e della scheda grafica. Caratteristiche tecniche Tubo a raggi catodici (CRT)passo della griglia di apertura 0,24 mm 21 pollici misurati in diagonale Deflessione di 90 gradiFD TrinitronDimensione dell’immagine visibileCirca 403,8 × 302,2 mm (l/a) Immagine visibile 19,8"RisoluzioniMassime Orizzontale: 2048 puntiVerticale: 1536 lineeConsigliate Orizzontale: 1600 puntiVerticale: 1200 lineeLivelli dei segnali di ingressoSegnale videoRVB analogico: 0,700 Vp-p (positivo), 75 ΩSegnale SYNCSincronismo O/V separato o composito: TTL 2,2 kΩ, polarità sincronismolibero su verde: 0,3 Vp-p (negativo)Area dell’immagine standardCirca 388 × 291 mm (l/a) Circa 364 × 291 mm (l/a) Frequenza di deflessione* Orizzontale: da 30 a 130 kHzVerticale: da 48 a 170 HzTensione/corrente di ingresso CAda 100 a 240 V, 50 – 60 Hz,2,0 – 1,0 AConsumo energetico Circa 135 W Temperatura di utilizzo Da 10 °C a 40 °C Dimensioni Circa 501 × 508 × 505 mm (l/a/p) Peso Circa 31,5 kgPlug & Play DDC2B/DDC2Bi, GTF*** Condizione di sincronizzazione orizzontale e verticale consigliata• L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore del 4,8% rispetto al tempo orizzontale complessivo o 0,8 µs, a seconda di quale è più ampio.

• L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,3 µsec.• L’ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec. ** Se il segnale di ingresso è conforme a Generalized Timing Formula (GTF), la funzione GTF del monitor fornisce automaticamente l’immagine migliore per lo schermo.Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.INPUT MENU
