Produkttyp	CRT-monitor med Trinitron FD-rör
Märke	Sony
Modell	GDM-FW900
Skärmstorlek (diagonal)	24 tum (ca 61 cm)
Visningsområde	19,8 tum (ca 503 mm)
Maximal upplösning (16:10)	2304 × 1440 pixlar
Maximal upplösning (4:3)	2048 × 1536 pixlar
Horisontell frekvens	30–121 kHz
Vertikal frekvens	48–160 Hz
Videosignal	Analog RGB, 0,700 Vp‑p, 75 Ω
Ingångskontakter	HD15 (VGA) och BNC (5 kablar)
USB-kontakter	1 uppströms, 4 nedströms (USB 1.1)
Strömförsörjning	100–240 V~, 50/60 Hz, 2,2‑1,2 A
Strömförbrukning	170 W (max, utan USB-tillbehör)
Energisparläge	VESA DPMS (standby, vila, djup sömn)
Vikt	42 kg
Mått (B × H × D)	571,5 × 500 × 522,5 mm
Medföljande tillbehör	Videokabel, strömkabel, USB-kabel, adapter för Power Mac G3/G4
Justeringsfunktioner	Ljusstyrka, kontrast, centrering, storlek, geometri, färg (temperatur, bias, gain), konvergens, moiré, avmagnetisering
Standarder	MPR II, FCC, UL/CSA

Vanliga frågor - GDMFW900 SONY

Varför visas ingen bild på skärmen?

Kontrollera att strömkabeln är ansluten och att strömbrytaren står på ON. Se till att videokabeln är korrekt ansluten och att omkopplaren INPUT är på rätt ingång (HD15 eller BNC). Om meddelandet INGEN VIDEOINGÅNG visas är datorn kanske i energisparläge: tryck på en tangent på tangentbordet eller rör musen. Om meddelandet UTANFÖR AVSÖKNINGSOMRÅDE visas, ställ in grafikkortet på en horisontell frekvens mellan 30 kHz och 121 kHz och vertikal mellan 48 Hz och 160 Hz.

Vad betyder de tunna horisontella linjerna som syns på skärmen?

Dessa linjer är normala för Trinitron-skärmar. Det är skuggor från dämpningstrådar som stabiliserar öppningsgallret. De syns mest på ljus bakgrund och är inget fel.

Hur ställer jag in bildens färger?

Använd menyn FÄRG (färg). Du kan välja mellan lägena ENKEL (förinställda temperaturer 5000K, 6500K, 9300K), EXPERT (finjustering av bias och gain för varje färg) eller sRGB (standardfärgrymd). För att återställa originalfärgerna, använd funktionen ÅTERSTÄLL FÄRG efter 30 minuters drift.

Bilden skakar, hoppar eller svänger. Vad gör jag?

Flytta skärmen från magnetfältskällor (andra skärmar, högtalare, lysrör). Anslut den till ett annat eluttag. Vrid skärmen 90°. Kontrollera att grafikkortets uppdateringsfrekvens är lämplig (48 Hz till 160 Hz). Använd menyn GEOM för att justera rotation och form.

Hur använder jag knappen ASC för att automatiskt justera bilden?

Tryck på knappen ASC (automatisk storlek och centrering). Skärmen ändrar storlek och centrerar bilden så att den fyller skärmen. Denna funktion är effektiv för helskärmsapplikationer (Windows). Fungerar inte perfekt om insignalsbilden inte fyller skärmen (t.ex. MS-DOS-prompt).

Bilden är förvrängd eller böjd. Hur korrigerar jag den?

Gå till menyn GEOM (geometri). Du kan justera rotation, sidobreddning, sidförskjutning, bredd upptill och förskjutning upptill. Använd styrspaken för att välja alternativ och justera tills bilden är rak.

Hur ansluter jag en USB-enhet till skärmen?

Skärmen fungerar som en USB-hubb. Anslut datorn till den uppströms USB-kontakten (medföljande USB-kabel). Anslut sedan dina enheter (tangentbord, mus, skrivare) till de nedströms USB-kontakterna. Skärmen måste vara påslagen (normalläge eller energisparläge) för att hubben ska fungera. Installera USB-drivrutiner om nödvändigt.

Varför blinkar strömindikatorn orange?

Det betyder att skärmen är i energisparläge (vila eller djup sömn). Datorn har stängt av videosignalen. För att väcka den, tryck på en tangent på tangentbordet eller rör musen. Om indikatorn förblir fast orange är skärmen i djupt viloläge (< 1 W).

Hur återställer jag standardfärgerna om bilden har tappat sin lyster?

I menyn FÄRG, välj läget ENKEL eller sRGB, välj sedan alternativet ÅTERSTÄLL FÄRG. Se till att skärmen har varit igång i minst 30 minuter i normalläge (grön indikator). Skärmen stängs av kort under återställningen (ca 2 sekunder).

Skärmens knappar svarar inte. Vad gör jag?

Knapplåset är kanske aktiverat. Gå till menyn ALTERNATIV och ställ in MENYLÅS på AV. Om ikonen O visas när du trycker på en knapp är låset aktivt.

BRUKSANVISNING GDMFW900 SONY

Innehållsförteckning

Steg 3: Slå på bildskärmen och datorn 7

Ansluta USB-kompatibla kringutrustningar 8

Automatisk ändring av storlek och centrering av bilden (AUTO) 9

Justera ljusstyrka och kontrast 11

Justera bildens centrering (CENTER) 12

Justera bildstorlek (STORL.) 12

Förstora eller förminska bilden (ZOOM) 12

Justera bildens form (GEOM) 12

Justera bildens färg (FÄRG) 12

Justera kvaliteten på bilden (BILD) 14

Justera konvergensen (KONV.) 15

Extra inställningar (OPTION) 15

Återställa justeringar 16

Tekniska funktioner 16

Förinställda lägen och användarlägen 16

Om du ser tunna linjer på skärmen (dämpartrådar) 17

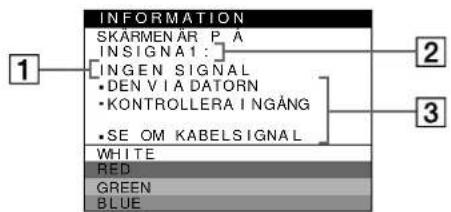

Meddelanden på bildskärmen 17

Fel och åtgärder 18

Självdiagnostik 20

Specifikationer 20

Appendix.

1. Preset mode timing table

TCO'99 Eco-document.

Varning gällande strömanslutningar

• Använd alltid den medföljande nätkabeln. Om du använder någon annan nätkabel måste du kontrollera att den uppfyller kraven för strömanslutningar.

Engelska användare

Om du använder bildskärmen i Storbritannien måste du använda strömsladden som följer med skärmen.

Exempel på olika kontakter

för 100 till 120 V AC för 200 till 240 V AC endast för 240 V AC

För kunder i USA

Om du inte använder rätt nätkabel uppfyller inte den här bildskärmen de obligatoriska kraven enligt FCC-standarderna.

Exempel på kontakttyper

för 100 till 120 V AC

för 200 till 240 V AC

• Innan du drar ur nätkabeln bör du vänta minst 30 sekunder efter att du har stängt av bildskärmen så att den statiska elektriciteten kan laddas ur.
• När strömmen slås på demagnetiseras (degauss) bildskärmen i ungefär 3 sekunder. Detta genererar ett starkt magnetiskt fält runt skärmen som kan påverka data på magnetband eller disketter i närheten av bildskärmen. Se till så att du inte har magnetiska band, disketter eller inspelningsutrustning i närheten av bildskärmen.

Utrustningen bör installeras så nära ett vägguttag som möjligt.

Installation

Installera inte bildskärmen på någon av följande platser:

• på täcken (mattor, filtar, etc) eller nära material (gardiner, draperier etc) som kan täppa för ventilationshålen
• nära värmekällor som element och lufttrummor, eller på platser som träffas av direkt solljus
• på en plats där temperaturen kan variera kraftigt
• på en plats som kan utsättas för vibrationer eller stötar
• på en ostabil yta
• nära utrustning som genererar magnetfält, tex transformatorer eller högspänningsledningar
• nära eller på elektriskt laddade metallytor

Underhåll

Rengör bildskärmen med en mjuk duk. Om du använder rengöringsvätska för glas måste du kontrollera att den inte innehåller några antistatmedel eller andra tillsatser som kan repa bildskärmens ytbehandling. Rör inte skärmen med vassa eller slipande föremål som kulspetspennor eller skruvmejslar. Denna typ av kontakt kan orsaka repor på bildröret. Rengör höljet, panelen och kontrollerna med en mjuk duk fuktad med ett milt rengöringsmedel. Använd aldrig slipande svampar, skurpulver eller lösningsmedel som alkohol eller bensin.

Transport

Vid transport av bildskärmen ska alltid originalkartongen och förpackningsmaterial användas.

Använd aldrig kontrollstaven som handtag när du flyttar bildskärmen.

Använda det svängbara stödet

Bildskärmen kan justeras inom de vinklar som anges nedan. Du hittar bildskärmens vridcentrum genom att justera bildskärmens mitt mot centreringspunkterna på foten.

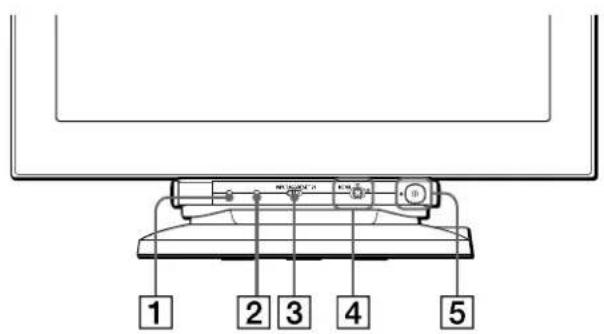

Identifiera delar och kontroller

Se sidorna inom parenteser för mer information.

Framsida

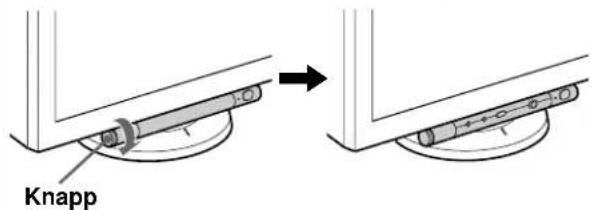

Använda kontrollstaven

Den här bildskärmen har en cylindrisk, vridbar kontrollstav. När du vill använda kontrollerna vrider du knappen till vänster nedåt. Då visas kontrollknapparna. När du inte längre behöver dem döljer du dem genom att vrida knappen uppåt.

När den inte används Under användning

1 Återställningsknapp (RESET) (sidan 16)

Med denna knapp kan du återställa justeringarna till fabriksinställningarna.

2 ASC (automatisk storlek och centrering) knapp (sidan 9)

Med den här knappen kan du automatiskt justera bildens storlek och centrering.

3 INPUT (ingång) omkopplare (sidan 9)

Den här omkopplaren ställer om videosignalen mellan HD15 och BNC.

4 Styrspak (sidan 11)

Med styrspaken visar du menyerna och utför justeringar för bildskärmen, inställning av ljusstyrka och kontrast.

5 ① (ström) brytare och indikator (sidorna 7, 16, 20)

Med denna knapp slår du på och av bildskärmen. Strömindikatorn lyser med grönt sken då bildskärmen slås på. När bildskärmen är i strömsparläge lyser lampan med orange eller omväxlande orange och grönt sken.

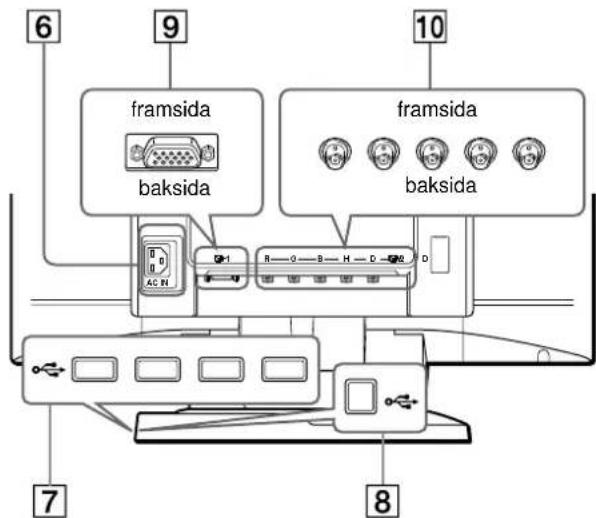

Baksida

6 Strömanslutning (sidan 7)

Via denna anslutning kopplar du in strömmen till bildskärmen.

7 USB (Universal Serial Bus) downstream-anslutning (sidan 8)

Via den här kontakten ansluter du USB-tillbehör till bildskärmen.

USB (Universal Serial Bus) upstream-anslutning (sidan 8)

Via den här kontakten kopplar du ihop bildskärmen med en dator som har USB-anslutning.

9Anslutning för videoingång 1 (HD15) (sidan 6)

Via denna anslutning kan du ansluta RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

Stift nr.	Signal
1	Röd
2	Grön(Sammansatt synksignal på grön)
3	Blå
4	ID (jordning)
5	DDC-jord*
6	Röd jordning
7	Grön jordning

Stift nr.	Signal
8	Bla jordning
9	DDC + 5 V*
10	Jordning
11	ID (jordning)
12	Dubbelriktad data (SDA)*
13	H. Synk
14	V. Synk
15	Dataklocka (SCL)*

Via denna anslutning kan du ansluta RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

Installation

Kontrollera att följande tillbehör finns med i förpackningen innan du använder bildskärmen:

• Nätkabel (1)
• Videosignalkabel (1)
• USB-kabel (1)
• Specialadapter för Power Mac G3/G4 (1) Garantikort (1)
• Anmärkningar gällande rengöring av bildskärmens yta (1) Denna handbok (1)

Steg 1: Anslut bildskärmen till datorn

Slå av bildskärmen och datorn innan du ansluter dem.

Obs!

• Vidrör aldrig stiften i kontakten då de kan böjas mycket lätt.
• Var noggrann med inpassningen av kontakten. Sätter du in den fel kan stiften böjas.

Ansluta till en IBM PC/AT eller kompatibel dator

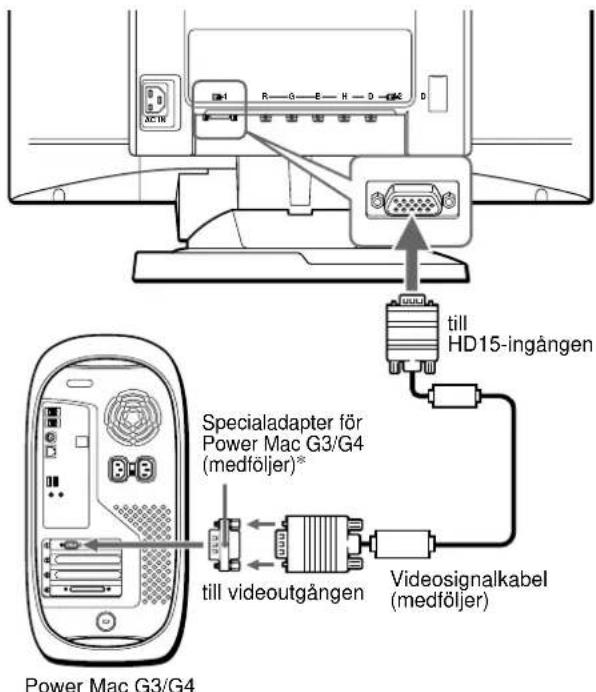

Ansluta till en Macintosh

Använd den medföljande specialadaptern för Power Mac G3/G4.

• Anslut den medföljande adaptern till datorn innan du ansluter kabeln. Denna adapter kan användas för Power Mac G3/G4-datorer som har stift i 3 rader. Om du ansluter skärmen till den andra versionen av datorer i Macintosh-serien, som har stift i 2 rader, använder du en annan adapter (medföljer ej).

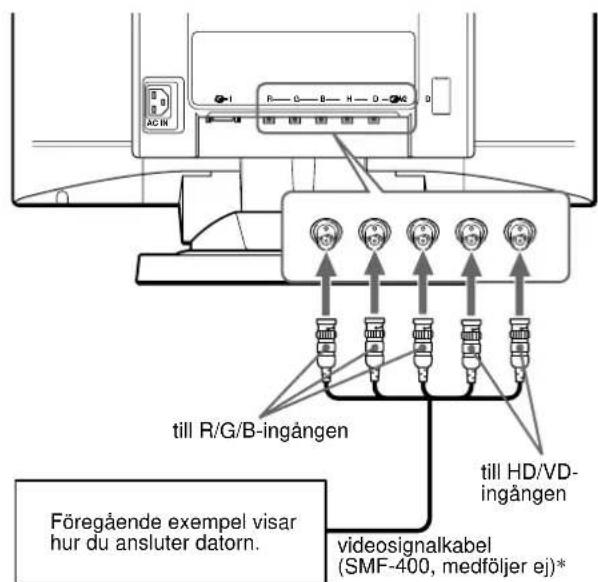

Ansluta de fem BNC-anslutningarna

• Anslut kablarna från vänster till höger i följande ordning: Röd-Grön-Blå-HD-VD.

Obs!

Plug & Play (DDC) gäller inte för de fem BNC-anslutningarna. Om du vill använda Plug & Play ansluter du datorn till anslutningen med den medföljande videosignalkabeln.

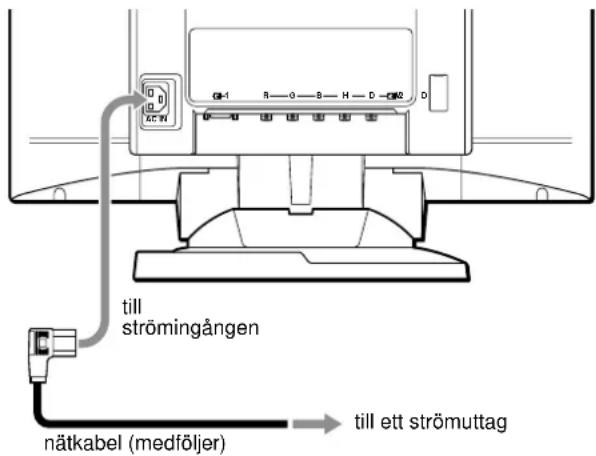

Steg 2: Ansluta strömsladden

Med datorn och bildskärmen avstängda sätter du först i sladden i bildskärmen och sedan i vägguttaget.

Steg 3: Slå på bildskärmen och datorn

Slå på bildskärmen först och sedan datorn.

Installationen av bildskärmen är klar.

Om nödvändigt kan du justera bilden med bildskärmens kontroller.

Om ingen bild visas på skärmen

• Kontrollera att bildskärmen är riktigt ansluten till datorn.
• Om INGEN SIGNAL visas på skärmen kan du ändra ingångssignal (sidan 9) och kontrollera att datorns grafikkort är ordentligt isatt i rätt plats.

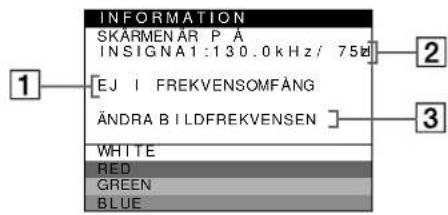

• Om du byter ut en gammal skärm mot en ny och meddelandet EJ I FREKVENSOMFÅNG visas på skärmen kopplar du in den gamla bildskärmen igen. Justera sedan datorns grafikkort så att den horisontella frekvensen är mellan 30 och 121 kHz och den vertikala frekvensen är mellan 48 och 160 Hz.
• Om du ansluter en Power Mac G4 med en HD15-videokabel kan det hända att bilder, vilkas insignaler har formatet 16:10 eller 16:9, inte visas. I så fall ansluter du Power Mac G4 med en BNC-kabel. Starta sedan om Power Mac G4.

Mer information om meddelanden på skärmen, se "Fel och åtgärder" på sidan 18.

Installation under olika operativsystem

Den här bildskärmen uppfyller kraven enligt standarden "DDC" Plug & Play, så att bildskärmsinformationen automatiskt kan identifieras. Därför behöver du inte installera någon speciell drivrutin på datorn.

När du startar datorn för första gången efter att ha anslutit bildskärmen kan det hända att en installationsguide visas på skärmen. Följ anvisningarna i guiden och klicka på knappen "Next" tills guiden avslutas och bildskärmen är vald som standardbildskärm för datorn.

Om du märker att datorn eller grafikkortet har svårt att hantera bildskärmen hämtar du den drivrutin som behövs från operativsystemets eller tillverkarens webbplats.

För kunder som använder Windows NT4.0

För bildskärmar som kopplas till en dator med Windows NT4.0 används inte bildskärmsdrivrutinen. Mer information om hur du ställer in upplösning, uppdateringsfrekvenser och antalet färger finns i handledningen till Windows NT4.0.

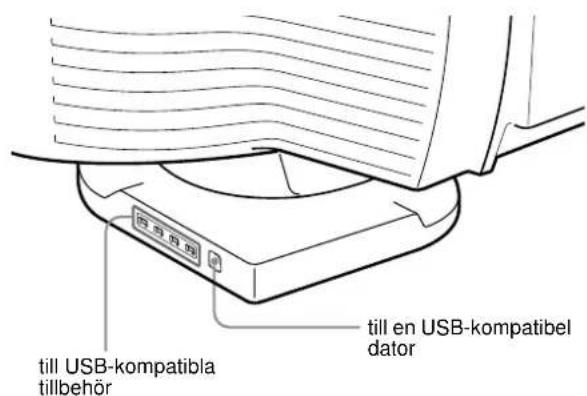

Ansluta USB-kompatibla kringutrustningar

Den här bildskärmen har två USB-portar, en upstream och fyra downstream. Via dem och med en standard USB-kabel kan du snabbt och enkelt ansluta USB-kompatibla tillbehör som t.ex. tangentbord, mus, skrivare och bildläsare.

Principen för hur du gör anslutningarna, om du vill använda bildskärmen som en hubb för tillbehör, framgår av nedanstående illustration.

1 Sätt på bildskärm och dator. 2 Anslut datorn till den fyrkantiga upstream-anslutningen med hjälp av medföljande USB-kabel.

För de kunder som använder Windows

Om ett meddelande visas följer du anvisningarna som meddelandet ger, och väljer Generic USB Hub som standardinställning.

3 Anslut de USB-kompatibla tillbehören till de fyrkantiga downstream-kontakterna

Obs!

• Det är inte alla datorer som stöder USB-konfigurationer; likadant är det med operativsystemen. Se efter i dokumentationen till datorn om det går att ansluta USB-enheter.
• I de flesta fall måste USB-drivrutiner installeras på värddatorn. Mer information finns i dokumentationen till kringutrustningen.
• Bildskärmen kan fungera som USB-hubb så länge som bildskärmen är påslagen eller i energisparläge.
• Om du ansluter ett tangentbord eller en mus till USB-kontakterna och sedan startar om datorn för första gången kan det hända att kringutrustningen inte fungerar. I så fall kopplar du tangentbord och mus direkt till datorn och installerar USB-enheterna. Därefter kan du ansluta dem till bildskärmen.

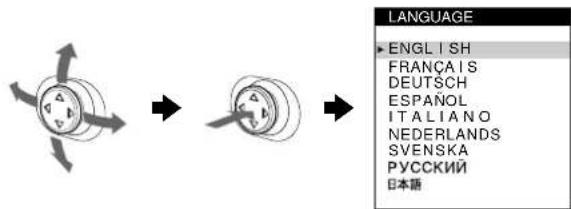

Välja språk för menyer (LANG)

Engelska, franska, tyska, spanska, italienska, holländska, svenska, ryska och japanska menyer finns tillgängliga. Förvald inställning är engelska.

1 Tryck på styrspaken.

På sidan 11 finns mer information om hur du använder styrspaken.

2 Markera LANG med hjälp av styrspaken och tryck sedan på den igen.

3 Välj språk genom att röra styrspaken uppåt eller nedåt och tryck sedan på den igen.

• ENGLISH: engelska FRANCAIS: franska
• DEUTSCH: tyska
• ESPANOL: spanska ITALIANO: italienska NEDERLANDS: holländska SVENSKA: svenska

Stäng menyn

När du vill komma tillbaka till huvudmenyn trycker du en gång på styrspaken; om du vill komma tillbaka till det normala visningsläget trycker du två gånger på den. Om du inte trycker på någon knapp stängs menyn automatiskt efter ungefär 30 sekunder.

Om du vill återställa till engelska

Tryck på RESET när menyn LANGUAGE visas på skärmen.

Välja ingångssignal

Med hjälp av videoingång 1 (HD15) och videoingång 2 (BNC) kan du ansluta den här skärmen till två datorer. Du växlar mellan de båda datorerna med omkopplaren INPUT.

Ställ om INPUT-omkopplaren.

Den aktuella anslutningen ("INPUT 1": HD15 eller "INPUT 2": BNC) visas på skärmen under några sekunder.

Obs!

Om ingen signal kommer fram till vald anslutning visas meddelandet INGEN SIGNAL på skärmen. Efter några sekunder sätts bildskärmen i strömsparläge. Om detta inträffar byter du till den andra anslutningen.

Automatisk ändring av storlek och centrering av bilden (AUTO)

Genom att trycka på knappen ASC (Auto Sizing and Centering, automatisk storlek och centrering), kan du på ett enkelt sätt ställa in bilden så att den fyller hela skärmen.

Tryck på knappen ASC.

Bilden ställs automatiskt in så att den fyller upp hela skärmen.

Obs!

• Den här funktionen är avsedd att användas med en dator som kör Windows eller ett liknande användargränssnitt som skapar en fullskärmsbild. Det är inte säkert att den fungerar tillförlitligt om bakgrunden är mörk eller om den bild som datorn genererar inte fyller bildskärmen ända ut till kanterna (som exempelvis MS-DOS-prompten).
• Bilden kommer bara att fylla ut skärmen helt och hållet när bildens proportioner är 16:10. Bilder som har andra proportioner än 16:10 visas i sin naturliga upplösning, men fyller inte skärmen ända ut till kanterna.
• Bilden rör sig under någon sekund medan funktionen utförs. Detta är emellertid inte något fel.

Anpassa bildskärmen

Du kan göra en mängd justeringar för bildskärmen med menyerna.

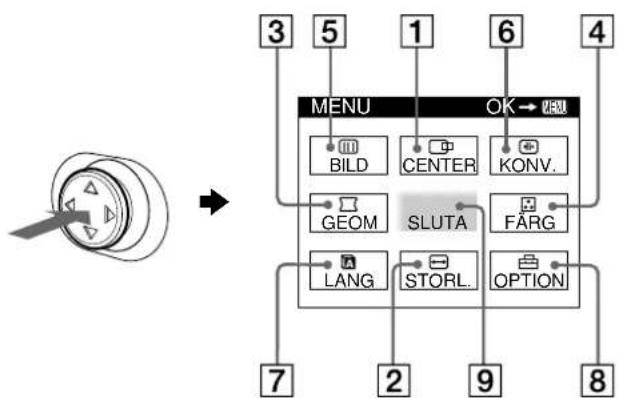

Använda menyerna

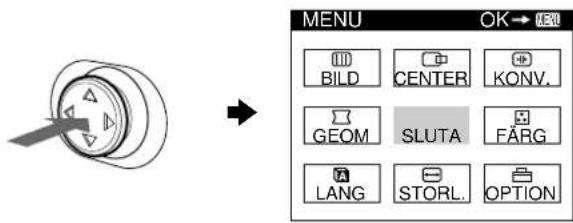

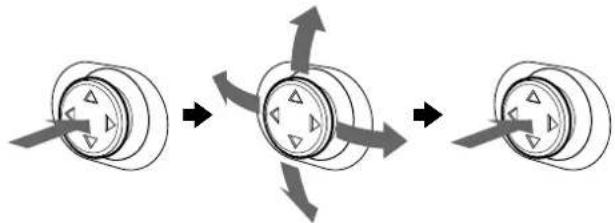

Tryck på styrspaken så att huvudmenyn (MENU) visas. Mer information om hur du använder styrspaken finns på sidan 11.

Välj någon av följande menyer med hjälp av styrspaken.

1CENTER (sidan 12)

Välj CENTER-menyn om du vill ställa in bildens centrering eller förstoringsgrad (zoomning).

2STORL. (sidan 12)

Välj menyn STORL. om du vill ställa in bildens storlek eller förstoringsgrad (zoomning).

3GEOM (sidan 12)

Välj menyn GEOM när du vill justera bildens rotation och form.

4FARG (sidan 12)

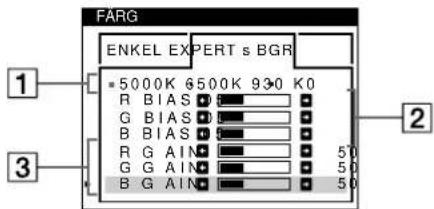

Välj menyn FARG när du vill justera bildskärmens färgtemperatur. Du kan använda detta för att kalibrera bildskärmen mot en färgutskrift.

5BILD (sidan 14)

Välj BILD-menyn för att justera bildens kvalitet. Du kan justera färgavvikelser i hörnen (landing) och moiréupphävningen.

6KONV.(sidan 15)

Välj menyn KONV. när du vill justera bildskärmens horisontella och vertikala konvergens.

7LANG (sidan 8)

Välj LANG-menyn om du vill ställa in språk för bildskärmsmenyn.

8OPTION (sidan 15)

Välj OPTION-menyn om du vill ställa in de olika alternativen för bildskärmen. Här kan du ställa in:

• avmagnetisera bildskärmen
• ändra menyns placering
• Läs kontrollerna

9 SLUTA

Välj SLUTA när du vill stänga menyn.

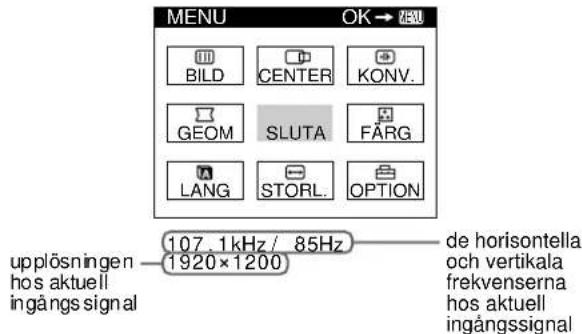

De horisontella och vertikala frekvenserna hos aktuell ingångssignal visas under huvudmenyn (MENU). Om signalen matchar ett av de förinställda lägena visas även upplösningen.

Obs!

Det kan under vissa omständigheter hända att upplösningen, även om insignalen har formatet 4:3 eller 5:4, visas i formatet 16:10 eller 16:9.

Med styrspaken

1 Visa huvudmenyn (MENU) och markera den meny som du vill använda för justeringarna.

Tryck en gång på styrspaken så att huvudmenyn (MENU) visas. För sedan styrspaken uppåt, nedåt, åt höger eller åt vänster för att markera den önskade menyn. Bekräfta valet genom att trycka på styrspaken.

2 Gör inställningen.

Utför justeringen genom att föra styrspaken uppåt, nedåt, åt höger eller åt vänster.

3 Stäng menyn.

När du vill komma tillbaka till huvudmenyn trycker du en gång på styrspaken; om du vill komma tillbaka till det normala visningsläget trycker du två gånger på den. Om du inte trycker på någon knapp stängs menyn automatiskt efter ungefär 30 sekunder.

Återställa justeringar

Tryck på RESET. Se sidan 16 för mer information om hur du återställer olika justeringar.

Justera ljusstyrka och kontrast

Ljusstyrka och kontrast justeras med en separat meny LJUS/KONTRAST.

Dessa inställningar lagras i minnet för de ingångar du valt.

1 För styrspaken i lämplig riktning.

Menyn LJUS/KONTRAST visas på skärmen.

2 Ställ in ljusstyrkan ( ) genom att föra styrspaken uppåt eller nedåt; ställ in kontrasten genom att föra den åt höger eller vänster (1).

Om du väljer sRGB-läget i FÄRG-menyn

Se till att ljusstyrka ( ) och kontrast ( ) är ställda på de värden för sRGB-läget som visas i LJUS/KONTRAST-menyn. Om de inte är det trycker du på återställningsknappen (högst 2 sekunder).

Värden som du ska ställa in i sRGB-läget

Mer information om sRGB-läget finns i "Justera bildens färg (FÄRG)" på sidan 12.

Menyn stängs automatiskt efter ca 3 sekunder.

Justera bildens centrering (CENTER)

Denna inställning sparas i minnet för aktuell ingångssignal.

1 Tryck på styrspaken. Huvudmenyn (MENU) visas på skärmen. 2 Markera alternativet Center med hjälp av styrspaken och tryck sedan på den igen. Menyn STORL./CENTER visas på skärmen. 3 Välj först för horisontell justering eller för vertikal justering genom att föra styrspaken uppåt eller nedåt. Justera sedan centreringen genom att föra styrspaken åt vänster eller höger.

Justera bildstorlek (STORL.)

Denna inställning sparas i minnet för aktuell ingångssignal.

1 Tryck på styrspaken. Huvudmenyn (MENU) visas på skärmen. 2 Markera alternativet STORL. med hjälp av styrspaken och tryck sedan på den igen. Menyn STORL./CENTER visas på skärmen. 3 Välj först för horisontell justering eller för vertikal justering genom att föra styrspaken uppåt eller nedåt. Därefter ställer du in storleken genom att föra styrspaken åt vänster eller åt höger.

Förstora eller förminska bilden (ZOOM)

Denna inställning sparas i minnet för aktuell ingångssignal.

1 Tryck på styrspaken. Huvudmenyn (MENU) visas på skärmen. 2 Markera alternativet STORL. eller CENTER med hjälp av styrspaken och tryck sedan på den igen. Menyn STORL./CENTER visas på skärmen. 3 Välj (zoom) genom att föra styrspaken uppåt eller nedåt och förstora eller förminska sedan bilden genom att föra styrspaken åt vänster eller åt höger.

Obs!

Justeringen stoppas när horisontell eller vertikal storlek har nått sitt minimi- eller maximivärde.

Justera bildens form (GEOM)

Inställningen (rotation) lagras i minnet för alla ingångssignaler. Alla andra inställningar sparas i minnet för aktuell ingångssignal.

1 Tryck på styrspaken. Huvudmenyn (MENU) visas på skärmen. 2 Markera alternativet GEOM med hjälp av styrspaken och tryck sedan på den igen. Menyn GEOMETRI öppnas på skärmen. 3 Markera först det alternativ som du tänker justera genom att föra styrspaken uppåt eller nedåt. Gör sedan själva justeringen genom att föra styrspaken åt vänster eller åt höger.

Välj för att

rotera bilden

expandera eller dra ihop bildens sidor

flytta bildens sidor till vänster eller höger

justera bildens bredd langst upp på skärmen

flytta bildens övre del till vänster eller höger

Justera bildens färg (FARG)

Med inställningarna i FARG kan du justera bildens färgtemperatur genom att ändra färgnivån på det vita färgfältet. Färgerna kan se rödaktiga ut om temperaturen är låg och blåtonade om den är hög. Här kan du kalibrera bildskärmens färger mot färgerna på en utskrift.

1 Tryck på styrspaken.

Huvudmenyn (MENU) visas på skärmen.

2 Markera alternativet FÄRG med hjälp av styrspaken och tryck sedan på den igen.

FÄRG-menyn visas på skärmen.

3 Välj justeringsläge genom att föra styrspaken åt vänster eller åt höger.

Det finns tre olika justeringslägen: ENKEL, EXPERT och sRGB.

Justera det valda läget enligt instruktionerna på nästa sida.

Du kan ställa in färgtemperaturen i något av lägena ENKEL eller EXPERT för var och en av videoingångarna.

Läget ENKEL

I läget ENKEL kan du finstämma färgtemperaturen genom att ändra någon av de tre förinställda temperaturerna — 5000K, 6500K eller 9300K.

1 Välj färgtemperatur rad 1 genom att föra styrspaken uppåt eller nedåt. Välj sedan färgtemperatur genom att föra styrspaken åt vänster eller åt höger.

De förinställda färgtemperaturerna är 5000K, 6500K och 9300K. Standardinställningen är 9300K. Vita färger ändras från en blåaktig till en rödaktig när temperaturen sänks till 6500K och 5000K.

2 Finjustera färgtemperaturen vid behov. Välj färgtemperatur rad 2 genom att föra styrspaken uppåt eller nedåt. Finjustera sedan färgtemperaturen genom att föra styrspaken åt vänster eller åt höger.

Om du finjusterar färgtemperaturen lagras de nya färginställningarna i minnet för alla tre färgtemperaturerna och alternativet [1] på skärmmenyn ändras på följande sätt.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ 3

Läget EXPERT

Du kan göra ytterligare justeringar av färgerna med större noggrannhet genom att välja EXPERT-läget.

1 Välj färgtemperatur rad 1 genom att föra styrspaken uppåt eller nedåt. Välj sedan färgtemperatur genom att föra styrspaken åt vänster eller åt höger.

2 Välj justeringsalternativ 2 genom att föra styrspaken uppåt eller nedåt. Justera sedan BIAS (grad av svärta) genom att föra styrspaken åt vänster eller åt höger. Detta justerar bildens mörka partier.

3 Välj justeringsalternativ 3 genom att föra styrspaken uppåt eller nedåt. Justera sedan GAIN (vitbalansen) genom att föra styrspaken åt vänster eller åt höger.

Detta justerar bildens ljusa partier.

Du kan justera de röda (R), gröna (G) och blå (B) komponenterna av insignalen när du gör ändringar för alternativen [2] och [3].

Om du finjusterar färgtemperaturen lagras de nya färginställningarna i minnet för samtliga tre färgtemperaturer samtidigt som alternativ 1 i skärmmenyn ändras enligt följande.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

■sRGB-läge

Färginställningen sRGB är en industristandard för färgrymdsprotokoll som har utvecklats för att kalibrera de visade färgerna mot utskrifter på datorutrustning som följer sRGB-standarden. Du justerar färgerna till sRGB-profilen genom att helt enkelt välja sRGB-läget i FÄRG-menyn.

Om du väljer sRGB-läget, ställs ljusstyrka (♂) och kontrast (➀) automatiskt in på de värden som ska användas i sRGB-läget.

För att sRGB-färgerna ska visas korrekt (γ = 2,2, 6500K) ser du till att:

• värdena för ljusstyrka (♂) och kontrast (➀) är inställda på de värden som visas i LJUS/KONTRAST-menyn. Om de inte är det trycker du på Återställningsknappen (högst 2 sekunder). För mer information om hur du ändrar ljusstyrka och kontrast, se "Justera ljusstyrka och kontrast" på sidan 11. Färginställningarna på datorn är inställda i överensstämmelse med sRGB-profilen.

Obs!

Datorn och eventuell annan ansluten utrustning (som t.ex. skrivare) måste vara sRGB-kompatibel.

Återställa färgerna från ENKEL- eller sRGB-menyerna (Funktionen FÄRGRESET)

Efter flera års användning brukar färgerna hos de flesta bildskärmar mattas av. Med Funktionen FÄRGRESET som du hittar i ENKEL- och sRGB-menyerna kan du återställa färgerna till den kvalitetsnivå de hade när skärmen lämnade fabriken.

1 Välj något av lägena ENKEL eller sRGB genom att föra styrspaken åt vänster eller åt höger. 2 Välj först (FÄRGRESET) genom att föra styrspaken uppåt eller nedåt. För sedan styrspaken åt höger.

Bilden försvinner medan färgerna återställs (tar ungefär 2 sekunder). När färgerna är återställda visas bilden på skärmen igen.

Obs!

• Innan du använder den här funktionen måste skärmen först ha varit påslagen i normalt läge (den gröna strömindikatorn lyser) under åtminstone 30 minuter. Om skärmen dessförinnan växlar över till energisparläge måste du först återställa den till normalt läge och sedan vänta 30 minuter innan den är redo för färgåterställning. Du kan eventuellt behöva justera datorns energisparfunktion så att skärmen håller sig kvar i normalt läge under 30 minuter. Om skärmen inte är klar för färgåterställning visas följande meddelande.

• Skärmen förlorar gradvis sin möjlighet att utföra den här funktionen. Det beror på bildrörets naturliga åldrande.

Justera kvaliteten på bilden (BILD)

Med BILD-inställningarna kontrollerar du kvaliteten på bilden genom att justera moaré och landing.

• Om färgerna i skärmens hörn inte stämmer justerar du landing.
• Om elliptiska eller vågformade mönster syns på skärmen justerar du moaréupphävningsnivån.

Inställningarna ELIMINERA MOARÉ och JUSTERA MOARÉ lagras i minnet för den aktuella insignalen. Alla andra inställningar lagras i minnet för alla insignaler.

1 Tryck på styrspaken.

Huvudmenyn (MENU) visas på skärmen.

2 Markera alternativet BILD med hjälp av styrspaken och tryck sedan på den igen.

3 Markera först det alternativ som du tänker justera genom att föra styrspaken uppåt eller nedåt. Gör sedan själva justeringen genom att föra styrspaken åt vänster eller åt höger.

Välj	För att
HÖRNFÄRG	reducera fãrgoregelbundenheter i skärmens övre vänstra hörn till att minimum.
HÖRNFÄRG	reducera fãrgoregelbundenheter i skärmens övre högra hörn till att minimum.
HÖRNFÄRG	reducera fãrgoregelbundenheter i skärmens undre vänstra hörn till att minimum.
HÖRNFÄRG	reducera fãrgoregelbundenheter i skärmens undre högra hörn till att minimum.
ELIMINERA MOARE*	aktivera eller avaktivera moaréupphävningsfunktionen genom att ställa den på PÅ eller AV. (JUSTERA MOARE) visas i menynningar du valt PÅ.
JUSTERA MOARE	justera moaréupphävningsnivān tills moaréeffekten nätt att minimum.

• Moaré är en naturlig störning som skapar mjuka vågmönster på skärmen. Den kan uppstå p.g.a. samspel mellan bilden och skärmens fosforpunktmönster.

Exempel på moaré

Obs!

Bilden kan bli suddig när ELIMINERA MOARÉ är ställd på.

Justera konvergensen (KONV.)

Med inställningarna för KONV. kan du justera bildens kvalitet genom att justera konvergensen. Konvergens är samma som justeringen emellan de röda, gröna och blå signalerna.

Om röda eller blå skuggor uppstår runt tecken eller linjer ska konvergensen justeras.

Dessa inställningar sparas i minnet för alla ingångssignaler.

1 Tryck på styrspaken.

Huvudmenyn (MENU) visas på skärmen.

2 Markera alternativet KONV. med hjälp av styrspaken och tryck sedan på den igen.

Menyn KONVERGENS öppnas på skärmen.

3 Markera först det alternativ som du tänker justera genom att föra styrspaken uppåt eller nedåt. Gör sedan själva justeringen genom att föra styrspaken åt vänster eller åt höger.

Välj För
‡	horisontell förskutning av röda eller blå skuggor
‡	vertikal förskutning av röda eller blå skuggor
‡ TOP V KONV. TOPP	vertikal förskutning av röda eller blå skuggor på skärmens övre del
‡ BOT V. KONV. BOTTEN	vertikaländring av röda eller blå skuggor på skärmens undre del

Du kan avmagnetisera skärmen manuellt, ändra placeringen av menyerna och läsa kontrollerna.

1 Tryck på styrspaken.

Huvudmenyn (MENU) visas på skärmen.

2 Markera alternativet OPTION med hjälp av styrspaken och tryck sedan på den igen.

Menyn OPTION öppnas på skärmen.

3 Välj önskat justeringsalternativ genom att föra styrspaken uppåt eller nedåt.

Justera valda inställningar enligt nedanstående instruktioner.

Bildskärmen avmagnetiseras automatiskt när den slås på.

Om du vill avmagnetisera skärmen manuellt väljer du först (DEGAUSS) genom att föra styrspaken uppåt eller nedåt. För sedan styrspaken åt höger.

Skärmen avmagnetiseras i ungefär 3 sekunder. Om du behöver avmagnetisera skärmen ytterligare en gång bör du vänta minst 20 minuter för bästa resultat.

Ändra menyns placering

Flytta menyn till en annan plats på skärmen om den skymmer bilden.

Om du vill ändra menyns placering på bildskärmen flyttar du först styrspaken uppåt eller nedåt för att välja

(H POS MENY) om du vill flytta menyn i sidled, eller (V POS MENY) om du vill flytta den i höjdled.

Därefter flyttar du menyn genom att föra styrspaken åt vänster eller åt höger.

Låsa menyerna

Om du vill skydda dina inställningar kan du låsa kontrollerna. Välj då 0 (KONTROLL LÅS) genom att föra styrspaken uppåt eller nedåt och välj sedan läget PÅ genom att föra den åt höger.

Endast (strömbrytaren), SLUTA och 0n (KONTROLL LÅS) på menyn OPTION kan användas. Om du har markerat några andra alternativ visas 0n på skärmen.

Om du vill avbryta kontrolläsningen

Upprepa proceduren ovan och ställ in (KONTROLL LÅS) till AV.

Återställa justeringar

Du kan återställa bildskärmen på följande tre sätt. Använd knappen RESET när du vill återställa gjorda justeringar.

Återställa en enskild justering

Använd styrspaken för att markera det alternativ som du vill återställa och tryck sedan på knappen RESET.

Återställa alla justeringar för aktuell ingångssignal

Tryck på RESET när ingen meny visas på skärmen.

Observera att följande inställningar inte återställs med denna metod:

• språk för bildskärmsmenyerna (sidan 8)
• justeringsläge i FÄRG-menyn (ENKEL, EXPERT och sRGB) (sidan 12)
• placering av bildskärmsmenyerna (sidan 15)
• kontrollås (sidan 15)

Tryck och håll ned knappen RESET i mer än 2 sekunder.

Obs!

Knappen RESET fungerar inte då ON (KONTROLL LÅS) är ställt på PÅ.

Tekniska funktioner

Förinställda lägen och användarlägen

När bildskärmen tar emot en signal matchas den automatiskt mot de förinställda lägen som finns lagrade i bildskärmens minne för att visa en bild av högsta kvalitet mitt på skärmen. (Se Appendix för en lista med förinställda lägen.) För signaler som inte matchar någon av de förvalda lägena använder sig bildskärmen av digital Multiscan-teknik för att garantera att en bra bild visas på skärmen oavsett timingen i bildskärmens frekvensområde (horisontellt; vågrätt: 30 - 121 kHz, vertikalt: 48 - 160 Hz). Om bilden justeras kommer justeringarna att lagras i ett användarläge och automatiskt återkallas när samma ingångssignal tas emot senare.

Om du använder Windows hittar du mer information i handboken för ditt grafikkort, eller med hjälp av tillbehörsprogrammet som följer med ditt grafikkort, om hur du väljer högsta möjliga uppdateringsfrekvens för bästa bild på bildskärmen.

Strömsparfunktion

Denna bildskärm uppfyller kraven på strömbesparande åtgärder som satts upp av VESA, ENERGY STAR och NUTEK. Om bildskärmen är ansluten till en dator eller ett grafikkort som är kompatibelt med DPMS (Display Power Management Signaling) minskar bildskärmen automatiskt strömförbrukningen enligt följande tre steg.

Strömläge	Strömforbrukning*	① (ström) indicator
normal	≤ 170 W grön
användning
1 standby	≤ 15 W	växlar mellan grönt och orange
2 paus (vila)**	≤ 15 W	växlar mellan grönt och orange
3 ej aktiv*** (strömsparläge)**	≤ 1 W orange
avständig 0 W av

• Siffrorna visar effektförbrukningen när inga USB-kompatibla enheter har anslutits till bildskärmen. "Vila" och "strömsparläge" är strömsparfunktioner som definierats av Environmental Protection Agency. * När datorn växlar till energisparläge bryts insignalen och INGEN SIGNAL visas på skärmen innan skärmen växlar över till passivt läge. Efter några få sekunder går skärmen i energisparläge.

Felsökning

Läs igenom nedanstående avsnitt innan du kontaktar teknisk support.

Om du ser tunna linjer på skärmen (dämpartrådar)

Linjerna du ser på skärmen är en del av konstruktionen av Trinitron-skärmarna och innebär inte något fel. De är skuggorna av de dämpartrådar som används för att stabilisera skuggmasken och syns mest när bakgrunden är ljus (särskilt mot vitt). Skuggmasken är det viktigaste elementet som gör Trinitron-bildrör unika genom att släppa igenom mer ljus till bildskärmen, vilket ger klarare och skarpare bilder.

Indikerar att ingen signal kommer från den valda anslutningen.

2 Den valda anslutningen

Detta meddelande visar den valda anslutningen (INSIGNA 1 eller INSIGNA 2).

3 Åtgärder

Ett eller fler av följande meddelanden kan visas på skärmen.

• Om meddelandet DEN VIA DATORN visas på skärmen kan du försöka med att trycka på någon tangent på datorns tangentbord eller röra på musen. Om det inte fungerar kontrollerar du att datorns grafikkort sitter stadigt anslutet på sin kortplats.
• Om KONTROLLERA INGÅNG visas på skärmen kan du försöka byta insignal (sida 9).
• Om SE OM KABELSIGNAL visas på skärmen kontrollerar du att skärmen är korrekt ansluten till datorn (sida 6).

Om meddelandet EJ I FREKVENSOMFÅNG visas på rad 1

Indikerar att insignalen inte stödjs av bildskärmen.

2 Den valda anslutningen och frekvenserna för den aktuella insignalen

Detta meddelande visar den valda anslutningen (INSIGNA 1 eller INSIGNA 2). Om skärmen kan identifiera frekvenserna hos den aktuella insignalen visas även de horisontella och de vertikala frekvenserna.

3 Åtgärder

ÄNDRA BILDFREKVENSEN visas på skärmen. Om du byter ut en gammal skärm mot denna ansluter du den gamla skärmen igen. Justera sedan datorns grafikkort så att de horisontella frekvenserna ligger mellan 30 och 121 kHz och de vertikala frekvenserna mellan 48 och 160 Hz.

För mer information, se "Fel och åtgärder" på sidan 18.

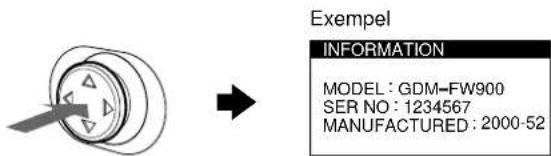

Visa bildskärmens namn, serienummer och tillverkningsdatum.

När bildskärmen tar emot videosignaler kan du visa bildskärmens informationsruta. Tryck då på styrspaken och håll den nedtryckt under mer än 5 sekunder.

Om felet kvarstår kontaktar du din Sony återförsäljare och meddelar följande information.

• Modellnamn: GDM-FW900
• Serienummer
• Namn och specifikationer per dator och grafikkort.

Fel och åtgärder

Om felet beror på datorn eller annan utrustning hittar du mer information i handboken för den aktuella utrustningen.

Använd självdiagnosfunktionen (sidan 20) om följande åtgärder inte löser problemet.

Symptom Kontrolera fällande
Ingen bild
Om ① (ström) indikatorn inte lyser	• Kontrolera att nätkabeln är ordentligt isatt. • Kontrolera att ① (ström) brytaren är i Lage “på”.
Om meddelandet INGEN SIGNAL visas på skärmen, eller om ① (ström) indikatorn lyser med orange skeen eller växlar mellan orange och grönt sken	• Kontrolera att videosignalkabeln är korrekt ansluten och att alla kontakter siter som de ske (sidan 6). • Kontrolera att brytarinställingarna für INPUT är korrekt inställda (sidan 9). • Kontrolera att stiften i kontakten inte är böjda eller inskjutna. ■Problem orsakade av den anslutna datorn erller annan urrustning • Datum Är i strömsparläge. Försök att trycka på一定程度 knapp på tangentbordet erller rör på musen. • Kontrolera att datorn är pâslagen. • Kontrolera att grafikkortet är ordentligt isatt i korrekt kortplats.
Om meddelandet EJ I FREKVENSOMFÄNG visas på bildskärmen	■Problem orsakade av den anslutna datorn erller annan urrustning • Kontrolera att frekvensen är inom angivna begränsninger für bildskärmen. Öm du byter ut en gammad bildskärn motenna ansluter du den gamla bildskärmen och justerar frekvensområdet enligt fällande. Horisontellt: 30 och 121 kHz Vertikalt: 48 och 160 Hz
Om inget meddelande visas och ① (ström) indikatorn visar grönt ell er blinkande orange sken	• Använd själviagnosfunktionen (sidan 20).
Om du använder Windows 95/98	• Om du Märker att datorn erller grafikkortet har svårt att hantera bildskärmen hamtar du den drivrutin som behövs frän Microsoft Corporations webblats.
Om du använder Macintosh	• När du ansluter till en Power Mac G3/G4 som har 3 rader med stift, kontrolera att den medfoljande specialadaptemn for Power Mac G3/G4 och videosignalkabeln är korrekt anslutna (sidan 6). • Om du ansluter skärmen till den andere versionen av datorer i Macintosh-serien, som har stift i 2 rader, använder du en annan adapter (medfoljer ej).
Bilder flímrar, hoppar, Oscillerer erler är förvängd	• Isolera och ta bort alla möjliga källor till magnetiska fält som andra bildskärmar, laserskrivare, lysör, TV-apparater erller elfläktar. • Flytta bildskärmen länger i fractioniert smökablarna erller placera en magnetsköld bredvid skärmen. • Försök att koppla in bildskärmen tillett annat uttag, helst på en annan säkring (propp). • Försök att vrida bildskärmen 90° till vänster erller höger. ■Problem orsakade av den anslutna datorn erller annan urrustning • Se handboken für ditt grafikkort für korrekta bildskärmsinställninger. • Kontrolera att grafiklågct (VESA, Macintosh 21" fäng, etc.) och frekvensen på ingängssignalen stöds avenna bildskärn (Appendix). Även on frekvensen är inom angivet ormärekan en del grafikkort ha en synkroniseringspuls som ärfort kort für att bildskärmen skunna synkroniseras korrekt. • Justera datorns upddateringsfrekvens (vertical frekvens) für att erhällbasta möjliga bild.
Bilden är suddig	• Justera lusstyrlka och kontrast (sidan 11). • Avmagnetisera bildskärmen® (sidan 15). • Om ELIMINERA MOARE är PÅ kan bilden bli suddig. Minska moaréupphävningen erler ställ ELIMINERA MOARE på AV (sidan 14).
Symptom Kontrollera fällende
Bilden har skuggor	Undvik använding av förlängningsladdar och/eller omkopplingsboxar på videokabeln. Kontrollera att alla kontakter är ordentligt anslutna.
Bildenär i fel storlek eller inte centrerad	Tryck på knappen ASC (sidan 9). Justera bildens storlek aller centering (sidan 12). Observera att en del videolägen inte fyller ut skärmenaland ut till kanterna.
Kanterna på bildenär inte raka	Justera bildens geometri (sidan 12).
Vägformat erller elliptiskt mönster (moire) syns	Ställ ELIMINERA MOARE på PÅ och justera moäreupphävningsfunktionen tills moaren nätt ctt minimum (sidan 14). ■Problem orskakade av den anslutna datorn erller annan utrustning ·Ä ndra skrivbordsmöster.
Färgenär ojämn	Avmagnetisera bildskärmen* (sidan 15). Om du placer urustning som utstrålar magnetiska fält, tex högtilarc, i narheden av skärmen, eller om du vrider bildskärmen kan färgen bil fel på delar av bildskärmen. ·Justera landing (sidan 14).
Vitt ser inte rikkigt vitt ut	Justera färgbalansen (sidan 12). Kontrollera att de fem BNC-ansluttingarna är anslutna i rätt ordning (sidan 6).
Bokstäver och linjer har röda eller blåa skuggor runt kanterna	Justera konvergensen (sidan 15).
Bildskärmsknapparna fungerar inte (visas på skärmen)	Om kontrolllåsningen är PÅ ställer du den på AV (sidan 15).
FÄRGRESET-funktionen fungerar inte	Innan du använder den här Funktionen måste skärmen Först ha varit páslagen i normalt läge (den gröna strömindikatorn lyser) under atminstone 30 minuter. För mer information om hur du använder FÄRGRESET-funktionen, sc sidan 14. Justera datons energisparfungkung säatt skärmen biehbäller det normala arbeitsläget under minst 30 minuter. Skärmen Förlorar gradvis sin möjighet att utföra den härFUNNION. Det beror på bildröret's naturliga öldrande.
USB-anslutna enheter fungerar inte	Kontrollera att de aktuella USB-kontakterna sitter stadigt förankradc (sidan 8). Kontrollera att strömbrytaren ① (ström) är páslagen. ■Problem som orsakas av den anslutna datorn erller annan utrustning ·Kontrollera att strömmen till de eventuella USB-enheter som har egen strömförsörjning är páslagen. Installera den senaste versionen av drivrutinen. Kontakta äterförsäljen av encheten säfar du information om vilken drivrutin du behöver. Om du har ett USB-tangentbord aller en USB-mus som du inte fär att fungera ansluter du dem direkt till datorn, startar om den och gör sedan de niedvändiga jesteringarna av USB-inställingarna. Därefter kan du ansluta dem till bildskärmen ivgen. Om du ansluter ctt tangentbord aller en mus till USB-kontakterna och sedan startar om datorn für Första gängen kan det hända att periferienheterna inte fungercar. ·Für de kunder som använder Windows 95 1. Högerlickka på Den här datorn och välj scdan Egenskaper. 2. Klicka på fliken Enhetshanteraren och rulla nedät och markera Universal Serial Bus Controller. Om du inte finner det här alternativet behöver du en diskett med programvara (USB supplement disk). Mer information kan du fã av äterförsäljen av datorn, som också bör kunna fõre dig med den niedvändiga disketten. 3. Välj Generic USB Device i listen med USB-kontroller. Klicka scdan på Egenskaper. 4. Om rutan intill "Inaktivera ienna maskinvaruprofil" är förbockad avmarkerar du den. 5. Klicka på Uppdatera.
Ett surroundnde lately hörs direkt after att strömmen slås på	Dettaär det ljud som uppSTAR vid avmagnetiseringen. När du slär på strömmen avmagnetiseras skärmen automatiskt under 3 sekunder.

• Om du behöver demagnetisera skärmen ytterligare en gång bör du vänta minst 20 minuter för bästa resultat. Ett surrande ljud kan höras. Detta är normalt och innebär inte att något är fel.

Självdiagnostik

Bildskärmen är utrustad med en självdiagnostisk testfunktion. Om det är problem med bildskärmen eller datorn/datorerna blir skärmen blank och ① (ström) indikatorn lyser med grönt sken eller blinkar med orange sken. Om ① (ström) indikatorn lyser med orange sken är datorn i strömsparläge. Försök att trycka på någon knapp på tangentbordet eller rör på musen.

① (ström) indikator

Om ① (ström) indikatorn lyser med grönt sken

1 Koppla bort eventuella kontakter från videoingång 1 och 2 eller stäng av datorn/datorerna. 2 Tryck på ① (ström) knappen två gånger för att först slå av den och sedan på den igen. 3 För styrspaken åt höger i 2 sekunder innan bildskärmen sätts i strömsparläge.

Om du ser alla fyra färgfälten (vit, röd, grön, blå) fungerar skärmen korrekt. Återanslut videokabeln och kontrollera datorn/datorerna.

Om inga färgfält syns kan bildskärmen vara trasig. Kontakta din auktoriserade Sony-återförsäljare.

■ Om ① (ström) indikatorn blinkar med orange sken

Tryck på ① (ström) knappen två gånger för att först stänga av den och sedan på den igen.

Om ① (ström) indikatorn lyser med grönt sken fungerar bildskärmen korrekt.

Om ① (ström) indikatorn fortfarande blinkar kan bildskärmen vara trasig. Räkna antalet sekunder mellan de orange ljusglimtarna på ① (ström) indikatorn och meddela din Sony-återförsäljare. Var noga och notera modellnamn och serienummer på din bildskärm. Notera även din dators modell och grafikkort.

Specifikationer

Bildrör (CRT) 0,23-0,27 mm skuggmask

24 tum uppmätt diagonal

90 graders avböjning

FD Trinitron

Verklig bildstorlek: 482,1 x 308,2 mm (b/h)

19,8" visningsyta

Upplösning Max (16:10)

Separata horisontella och

vertikala synksignaler

sammansatt synksignal: TTL

2 kohm, fri polaritet

Synkning på grön: 0,3 Vp-p

(negativ)

Standardbildstorlek 16:10

Ca. 474 × 296 mm (b/h)

4:3

Ca. 395 × 296 mm (b/h)

5:4

Ca. 370 × 296 mm (b/h)

Avböjningsfrekvens* horisontellt: 30 till 121 kHz

vertikalt: 48 till 160 Hz

Strömspänning/styrka 100 till 240 V, 50/60 Hz, 2,2-1,2 A

(när inga USB-enheter är anslutna)

Driftstemperatur 10°C till 40°C

Storlek ca. 571,5 · 500 · 522,5 mm (b/h/d)

Vikt ca. 42kg

Medföljande tillbehör Se sidan 6

• Rekommenderad horisontell och vertikal timing
• Horisontell synkroniseringsbredd ska vara mer än 4,8% av den totala horisontella tiden eller 0,8µs; det största av dessa båda värden. Horisontell slacktid ska vara mer än 2,3 usec.
• Vertikal slacktid ska vara mer än 450 usec.

** Om insignalen är GTF-kompatibel (Generalized Timing Formula) skapar GTF-funktionen automatiskt en optimal bildkvalitet för skärmen.

Utformning och specifikationer kan ändras utan föregående meddelande.

Appendix

Preset mode timing table

No.	Resolution (dots·lines)	Horizontal Frequency	Vertical Frequency	Graphics Mode
1	6	448031.5 kHz 60 Hz VGA-G
2	7	240031.5 kHz 70 Hz VGA-Text
3	8	060046.9 kHz 75 Hz ESVGA
4	1024	768 68.7 kHz 85 Hz VESA
5	1152	864 77.5 kHz 85 Hz VESA
6	1280	1024 91.1 kHz 85 Hz VESA
7	1600	1024 63.6 kHz 60 Hz GTF
8	1600	1024 80.2 kHz 75 Hz GTF
9	1600	1024 81.3 kHz 76 Hz Sony
10	1600	1024 91.4 kHz 85 Hz GTF
11	1600	1200 106.3 kHz 85 Hz VESA
12	1920	1080 67.1 kHz 60 Hz GTF
13	1920	1080 84.6 kHz 75 Hz GTF
14	1920	1080 96.4 kHz 85 Hz GTF
15	1920	1080 81.1 kHz 72 Hz Macintosh
16	1920	1080 84.4 kHz 72 Hz Sony
17	1920	1200 74.5 kHz 60 Hz GTF
18	1920	1200 94.0 kHz 75 Hz GTF
19	1920	1200 107.1 kHz 85 Hz GTF
20	2048	1280 79.5 kHz 60 Hz GTF
21	2048	1280 100.2 kHz 75 Hz GTF
22	2048	1280 114.2 kHz 85 Hz GTF
23	2048	1536 120.2 kHz 75 Hz VESA
24	2304	1440 89.4 kHz 60 Hz GTF
25	2304	1440 112.7 kHz 75 Hz GTF
26	2304	1440 120.6 kHz 80 Hz GTF
