Type de produit	Moniteur CRT à tube Trinitron FD
Marque	Sony
Modèle	GDM-FW900
Taille de l'écran (diagonale)	24 pouces (environ 61 cm)
Zone d'affichage	19,8 pouces (environ 503 mm)
Résolution maximale (16:10)	2304 × 1440 pixels
Résolution maximale (4:3)	2048 × 1536 pixels
Fréquence horizontale	30 – 121 kHz
Fréquence verticale	48 – 160 Hz
Signal vidéo	RVB analogique, 0,700 Vp‑p, 75 Ω
Connecteurs d'entrée	HD15 (VGA) et BNC (5 câbles)
Connecteurs USB	1 amont, 4 aval (USB 1.1)
Alimentation	100 – 240 V~, 50/60 Hz, 2,2‑1,2 A
Consommation électrique	170 W (max, sans périphérique USB)
Économie d'énergie	VESA DPMS (veille, sommeil, sommeil profond)
Poids	42 kg
Dimensions (L × H × P)	571,5 × 500 × 522,5 mm
Accessoires fournis	Câble de signal vidéo, cordon d'alimentation, câble USB, adaptateur Power Mac G3/G4
Fonctions de réglage	Luminosité, contraste, centrage, taille, géométrie, couleur (température, bias, gain), convergence, moiré, dégaussing
Normes	MPR II, FCC, UL/CSA

FOIRE AUX QUESTIONS - GDMFW900 SONY

Pourquoi n'y a-t-il aucune image sur l'écran ?

Vérifiez que le cordon d'alimentation est branché et que l'interrupteur d'alimentation est sur ON. Assurez-vous que le câble de signal vidéo est correctement raccordé et que le commutateur INPUT est sur la bonne entrée (HD15 ou BNC). Si le message PAS ENTREE VIDEO s'affiche, l'ordinateur est peut-être en mode d'économie d'énergie : appuyez sur une touche du clavier ou déplacez la souris. Si le message HORS PLAGE DE BALAYAGE apparaît, réglez la carte graphique sur une fréquence horizontale entre 30 kHz et 121 kHz et verticale entre 48 Hz et 160 Hz.

Que signifient les fines lignes horizontales visibles sur l'écran ?

Ces lignes sont normales pour les moniteurs Trinitron. Ce sont les ombres des fils d'amortissement qui stabilisent la grille d'ouverture. Elles sont surtout visibles sur un fond clair et ne constituent pas un dysfonctionnement.

Comment régler les couleurs de l'image ?

Utilisez le menu COUL. (couleur). Vous pouvez choisir entre les modes SIMPLE (températures prédéfinies 5000K, 6500K, 9300K), EXPERT (réglage fin du bias et du gain pour chaque couleur) ou sRGB (espace couleur standard). Pour restaurer les couleurs d'origine, utilisez la fonction RESTAURER COULEUR après 30 minutes de fonctionnement.

L'image tremble, sautille ou oscille. Que faire ?

Éloignez le moniteur de sources de champ magnétique (autres moniteurs, haut-parleurs, lampes fluorescentes). Branchez-le sur une prise différente. Faites pivoter le moniteur de 90°. Vérifiez que le taux de rafraîchissement de votre carte graphique est adapté (48 Hz à 160 Hz). Utilisez le menu GEOM pour ajuster la rotation et la forme.

Comment utiliser la touche ASC pour ajuster automatiquement l'image ?

Appuyez sur la touche ASC (taille et centrage automatiques). Le moniteur redimensionne et centre l'image pour qu'elle remplisse l'écran. Cette fonction est efficace pour les applications plein écran (Windows). Ne fonctionne pas parfaitement si l'image d'entrée ne remplit pas l'écran (ex : invite MS‑DOS).

L'image est déformée ou incurvée. Comment la corriger ?

Accédez au menu GEOM (géométrie). Vous pouvez ajuster la rotation, l'élargissement des côtés, le décalage latéral, la largeur en haut et le décalage en haut. Utilisez la manette de commande pour sélectionner l'option et régler jusqu'à obtenir une image rectiligne.

Comment connecter un périphérique USB au moniteur ?

Le moniteur sert de hub USB. Raccordez l'ordinateur au connecteur USB amont (câble USB fourni). Branchez ensuite vos périphériques (clavier, souris, imprimante) aux connecteurs USB aval. Le moniteur doit être sous tension (mode normal ou économie d'énergie) pour que le hub fonctionne. Installez les pilotes USB si nécessaire.

Pourquoi l'indicateur d'alimentation clignote-t-il en orange ?

Cela signifie que le moniteur est en mode d'économie d'énergie (sommeil ou sommeil profond). L'ordinateur a coupé le signal vidéo. Pour le réveiller, appuyez sur une touche du clavier ou déplacez la souris. Si l'indicateur reste orange fixe, le moniteur est en veille profonde (< 1 W).

Comment restaurer les couleurs par défaut si l'image a perdu de son éclat ?

Dans le menu COUL., sélectionnez le mode SIMPLE ou sRGB, puis choisissez l'option RESTAURER COULEUR. Assurez-vous que le moniteur a fonctionné pendant au moins 30 minutes en mode normal (indicateur vert). L'écran s'éteint brièvement pendant la restauration (environ 2 secondes).

Les touches du moniteur ne répondent pas. Que faire ?

Le verrouillage des commandes est peut-être activé. Allez dans le menu OPTION et réglez MENU VERROUILLE sur OFF. Si l'icône O apparaît lorsque vous appuyez sur une touche, c'est que le verrouillage est actif.

MODE D'EMPLOI GDMFW900 SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

INFORMATION

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes : SPÉCIFICATIONS

Type de fiche : Fiche Nema 5-15 broches

Cordon : Type SVT ou SJT, minimum 3 x 18 AWG

Longueur : Maximum 15 pieds

Tension : Minimum 7 A, 125 V

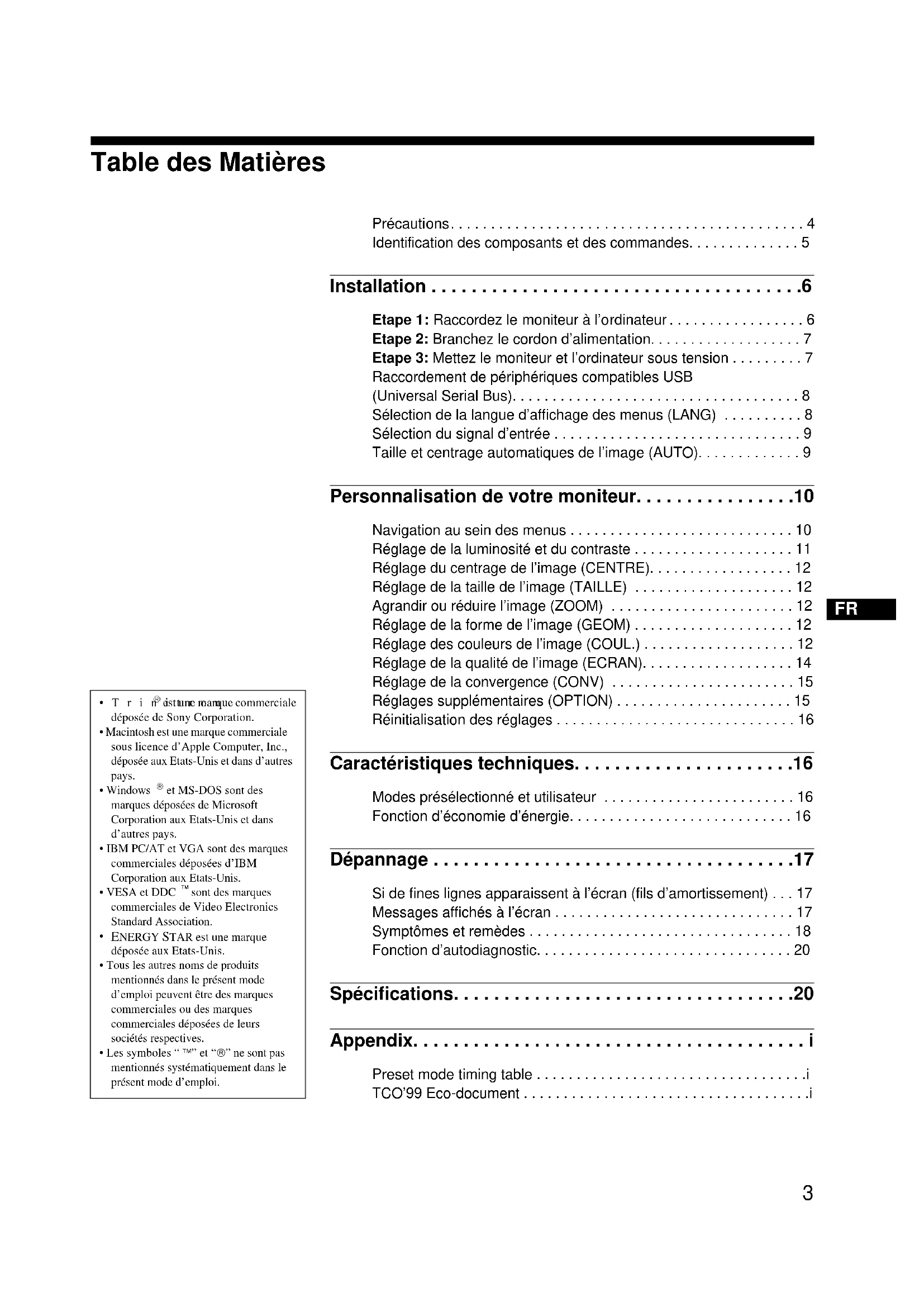

Identification des composants et des commandes. 5

Installation 6

Étape 1 : Raccordez le moniteur à l'ordinateur 6

Étape 2 : Branchez le cordon d'alimentation. 7

Étape 3 : Mettez le moniteur et l'ordinateur sous tension. 7

Raccordement de périphériques compatibles USB

(Universal Serial Bus). 8

Sélection de la langue d'affichage des menus (LANG) 8

Sélection du signal d'entrée 9

Taille et centrage automatiques de l'image (AUTO) 9

Personnalisation de votre moniteur 10

Navigation au sein des menus 10

Réglage de la luminosité et du contraste 11

Réglage du centrage de l'image (CENTRE) 12

Réglage de la taille de l'image (TAILLE) 12

Agrandir ou réduire l'image (ZOOM) 12

Réglage de la forme de l'image (GEOM) 12

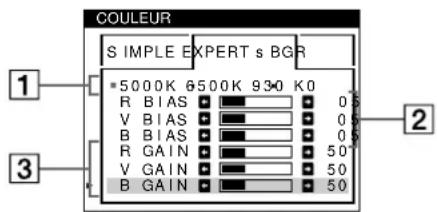

Réglage des couleurs de l'image (COUL.) 12

Réglage de la qualité de l'image (ECRAN) 14

Réglage de la convergence (CONV) 15

Réglages supplémentaires (OPTION) 15

1. Réinitialisation des réglages 16

16 Caractéristiques techniques 16

Modes présélectionné et utilisateur 16

Fonction d'économie d'énergie 16

Dépannage 17

Si de fines lignes apparaissent à l'écran (fils d'amortissement) 17

Messages affichés à l'écran 17

Symptômes et remèdes 18

Fonction d'autodiagnostic 20

Spécifications 20

Annexe

Avertissement sur le raccordement à la source d'alimentation

• Utilisez le cordon d'alimentation fourni. Si vous utilisez un cordon d'alimentation différent, assurez-vous qu'il est compatible avec votre tension d'alimentation secteur locale.

Pour les clients au Royaume-Uni

Si vous utilisez ce moniteur au Royaume-Uni, utilisez le cordon d'alimentation fourni au Royaume-Uni.

Exemple de types de fiches

pour 100 à 120 V CA, pour 200 à 240 V CA, pour 240 V CA uniquement

Pour les clients aux États-Unis

Si vous n'utilisez pas le cordon d'alimentation approprié, ce moniteur ne sera pas conforme aux normes FCC en vigueur.

Exemple de types de fiches

pour 100 à 120 V CA

pour 200 à 240 V CA

• Avant de débrancher le cordon d'alimentation, attendez au moins 30 secondes après avoir actionné le commutateur d'alimentation de manière à permettre la décharge de l'électricité statique à la surface de l'écran.
• À la mise sous tension, l'écran est démagnétisé pendant environ 3 secondes. Cela génère un puissant champ magnétique autour de l'encadrement métallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d'enregistrement magnétique, bandes et disquettes à l'écart du moniteur.

L'appareil doit être installé à proximité d'une prise murale aisément accessible.

Installation

N'installez pas le moniteur dans les endroits suivants :

• sur des surfaces molles (moquette, nappe, etc.) ou à proximité de tissus (rideaux, tentures, etc.) qui risquent d'obstruer les orifices de ventilation
• à proximité de sources de chaleur comme des radiateurs ou des conduits d'air, ni dans un endroit directement exposé au rayonnement solaire sujet à de fortes variations de température
• soumis à des vibrations ou à des chocs mécaniques
• sur une surface instable
• à proximité d'appareils générant un champ magnétique comme un transformateur ou des lignes à haute tension
• à proximité de ou sur une surface métallique chargée électriquement

Entretien

• Nettoyez l'écran à l'aide d'un chiffon doux. Si vous utilisez un produit nettoyant pour vitres, n'utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêtement de l'écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bille ou un tournevis. Ce type de contact risque en effet de rayer le tube image.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l'alcool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d'emballage et les matériaux de conditionnement d'origine.

Ne saisissez jamais la manette de commande lorsque vous transportez le moniteur.

Manette de commande

Utilisation du support pivotant

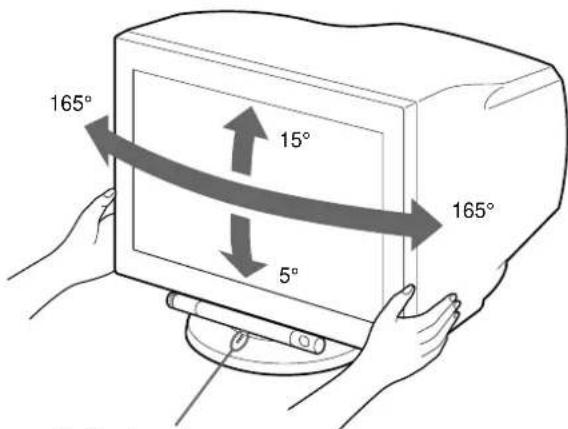

Ce moniteur peut être réglé suivant les angles précisés ci-dessous. Pour localiser le centre du rayon de pivotement du moniteur, alignez le centre de l'écran du moniteur sur les points de centrage du support.

Pour faire pivoter le moniteur horizontalement ou verticalement, saisissez-le des deux mains par la base.

Points de centrage

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

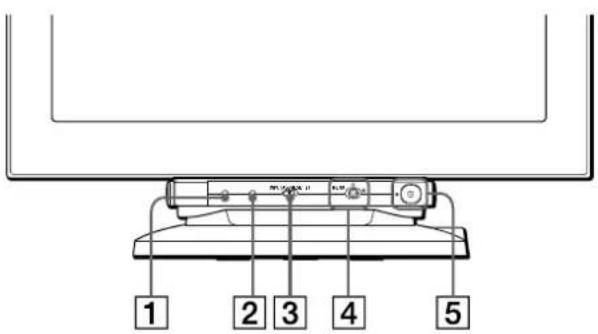

Avant

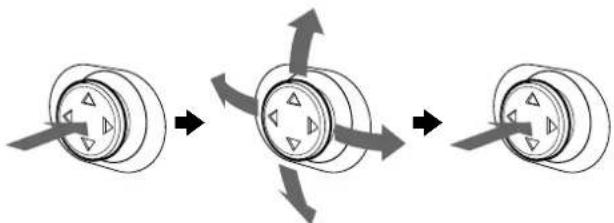

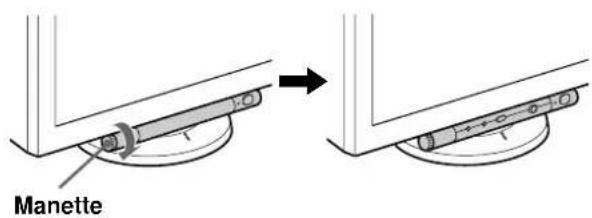

Pour utiliser la manette de commande

Ce moniteur est doté d'une manette de commande sur pivot cylindrique. Pour sélectionner et exécuter des commandes, déplacez la manette vers la gauche et vers le bas pour mettre en évidence les commandes. Lorsque les touches de commande ne sont pas requises, déplacez la manette vers le haut pour masquer ces touches.

En cas de non-utilisation En cas d'utilisation

1 Touche RESET (réinitialisation) (page 16)

Cette touche réinitialise les réglages aux valeurs par défaut.

2 Touche ASC (taille & centrage automatiques) (page 9)

Cette touche ajuste automatiquement la taille et le centrage des images.

3 Commutateur INPUT (entrée) (page 9)

Ce commutateur permet de sélectionner le signal d'entrée vidéo HD15 ou BNC.

4 Manette de commande (page 11)

La manette de commande sert à afficher le menu et à ajuster les paramètres de réglage du moniteur, y compris la luminosité et le contraste.

5 Commutateur et indicateur ① (alimentation) (pages 7, 16, 20)

Cette touche met le moniteur sous et hors tension. L'indicateur d'alimentation s'allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s'allume en orange lorsque le moniteur se trouve en mode d'économie d'énergie.

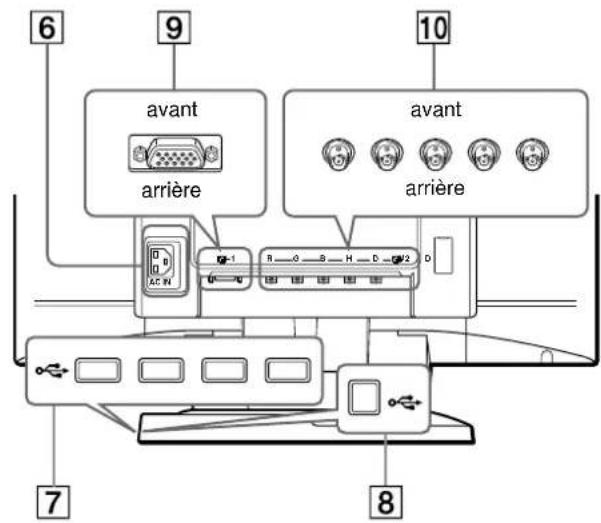

Arrière

6 Connecteur AC IN (page 7)

Ce connecteur assure l'alimentation du moniteur.

7 Connecteurs d'aval USB (bus série universel) (page 8)

Utilisez ces connecteurs pour relier des appareils périphériques USB au moniteur.

8 Connecteur d'amont USB (bus série universel) (page 8)

Utilisez ce connecteur pour relier le moniteur à un ordinateur compatible USB.

9 Connecteur d'entrée vidéo 1 (HD15) (page 6)

Ce connecteur assure l'entrée des signaux vidéo RVB

(0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche n°	Signal
1	Rouge
2	Vert (Synchro composite sur le vert)
3	Blcu
4	ID (Masse)
5	Masse DDC*
6	Masse rouge
7	Masse vert

Broche n°	Signal
8	Masse bleu
9	DDC +5 V*
10	Masse
11	ID (Masse)
12	Données bidirectionnelles (SDA)*
13	Synchro H
14	Synchro V
15	Données d'horloge (SCL)*

• DDC (Display Data Channel) est une norme de VESA.

10 Connecteur d'entrée vidéo 2 (BNC) (page 6)

Ce connecteur assure l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Installation

Avant de mettre ce moniteur en service, vérifiez que tous les accessoires suivants se trouvent bien dans le carton :

Cordon d'alimentation (1), câble de signal vidéo (1), câble USB (1), adaptateur exclusif Power Mac G3/G4 (1), carte de garantie (1), remarques sur l'entretien de la surface de l'écran (1), ce mode d'emploi (1).

Étape 1 : Raccordez le moniteur à l'ordinateur.

Mettez le moniteur et l'ordinateur hors tension avant de procéder au raccordement.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risqueriez de les plier.
• Lorsque vous branchez le câble de signal vidéo, vérifiez l'alignement du connecteur. Ne forcez pas le connecteur dans le mauvais sens, car vous risquez sinon de plier les broches.

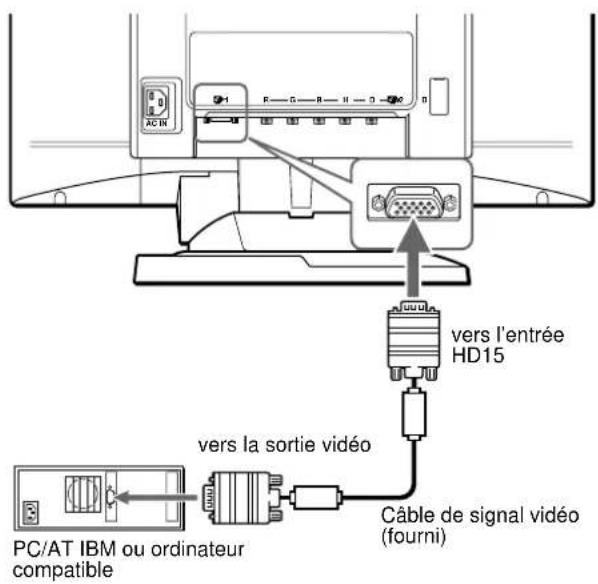

Raccordement à un PC/AT IBM ou à un ordinateur compatible

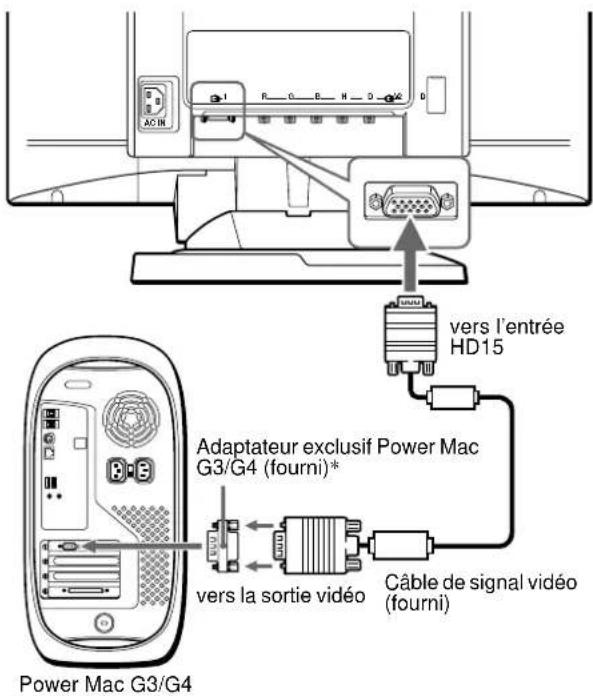

Raccordement à un ordinateur Macintosh ou compatible

Utilisez l'adaptateur exclusif Power Mac G3/G4 fourni.

• Raccordez l'adaptateur fourni à l'ordinateur avant de brancher le câble. Cet adaptateur n'est compatible qu'avec des ordinateurs Power Mac G3/G4 dotés de 3 rangées de broches. Si vous possédez un ordinateur Macintosh avec 2 rangées de broches, vous devrez utiliser un adaptateur différent (non fourni).

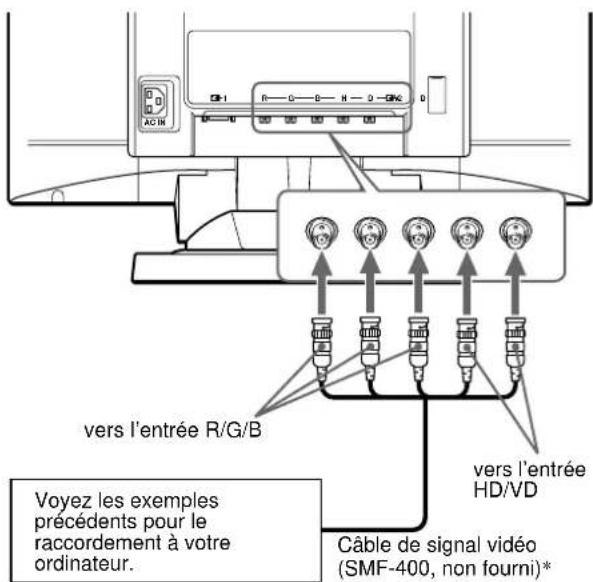

Raccordement aux cinq connecteurs BNC

• Raccordez les câbles de gauche à droite dans l'ordre suivant : Rouge - Vert - Bleu - HD - VD.

Remarque

La norme Plug & Play (DDC) ne s'applique pas aux cinq connecteurs BNC. Si vous utilisez la norme Plug & Play, raccordez le connecteur à l'ordinateur à l'aide du câble de signal vidéo fourni.

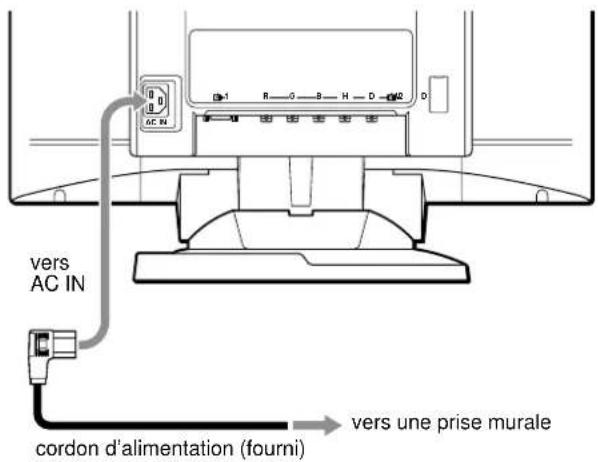

Étape 2 : Branchez le cordon d'alimentation

Le moniteur et l'ordinateur étant hors tension, branchez d'abord le cordon d'alimentation sur le moniteur, puis sur une prise murale.

Étape 3 : Mettez le moniteur et l'ordinateur sous tension

Mettez d'abord le moniteur sous tension, puis l'ordinateur.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

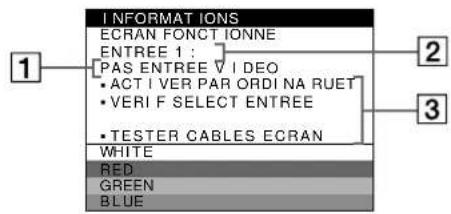

Si aucune image n'apparaît à l'écran

Vérifiez si le moniteur est correctement raccordé à l'ordinateur. - Si l'indication PAS D'ENTRÉE VIDÉO apparaît à l'écran, changez le signal d'entrée (page 9), et vérifiez si la carte graphique de votre ordinateur est complètement insérée dans la fente de bus appropriée. - Si vous remplacez un ancien moniteur par ce modèle et si l'indication HORS PLAGE DE BALAYAGE apparaît à l'écran, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur de façon à ce que la fréquence horizontale soit comprise entre 30 et 121 kHz et la fréquence verticale entre 48 et 160 Hz. - Lorsque vous raccordez un Power Mac G4 en utilisant le câble de signal vidéo HD15, des images dont les signaux d'entrée ont un rapport d'aspect de 16:10 ou 16:9 pourraient ne pas être affichées. Si cela se produit, connectez votre Power Mac G4 en utilisant un câble de signal vidéo BNC. Redémarrez ensuite votre Power Mac G4.

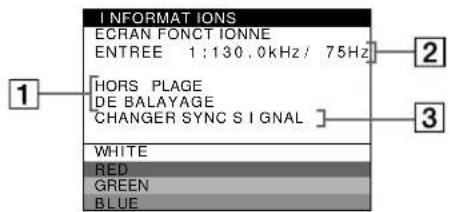

Pour plus d'informations sur les messages affichés à l'écran, reportez-vous à la section "Symptômes et remèdes" à la page 18.

Installation sous différents systèmes d'exploitation

Ce moniteur est conforme à la norme Plug & Play "DDC" permettant la détection automatique de l'ensemble des informations relatives au moniteur. Aucun pilote spécifique ne doit être installé sur l'ordinateur. Si vous raccordez le moniteur à votre PC et si vous démarrez votre PC pour la première fois, il se peut que l'assistant d'installation s'affiche à l'écran. Cliquez plusieurs fois de suite sur "Next" suivant les instructions de l'assistant jusqu'à ce que le moniteur Plug & Play soit automatiquement sélectionné, de façon à ce que vous puissiez utiliser ce moniteur.

Si votre carte graphique/PC rencontre des difficultés pour communiquer avec ce moniteur, téléchargez le pilote spécifique en accédant au site Web du fabricant du système d'exploitation.

Pour les clients utilisant Windows NT4.0

L'installation du moniteur sous Windows NT4.0 ne fait pas appel au pilote d'affichage. Reportez-vous au mode d'emploi de Windows NT4.0 pour des informations plus détaillées sur la résolution, le taux de régénération et le nombre de couleurs.

Raccordement de périphériques compatibles USB (Universal Serial Bus)

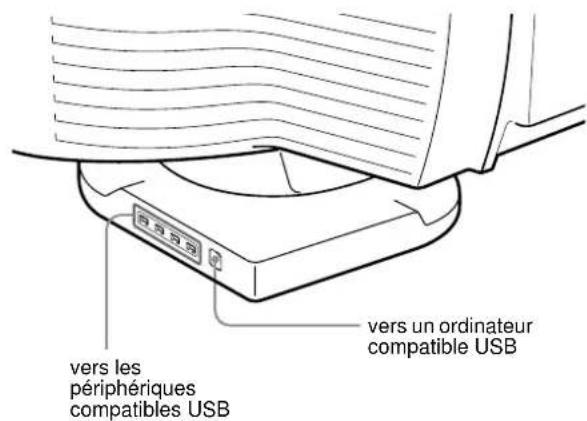

Votre moniteur est doté d'un connecteur USB d'amont et de quatre connecteurs USB d'aval. Ces connecteurs offrent un moyen simple et rapide de raccorder des périphériques compatibles USB (comme des claviers, une souris, des imprimantes et des scanners) à votre ordinateur au moyen d'un câble USB standardisé.

Pour pouvoir utiliser votre moniteur comme une plate-forme pour vos périphériques, raccordez les USB comme illustré ci-dessous.

1 Mettez le moniteur et l'ordinateur sous tension. 2 Raccordez votre ordinateur au connecteur d'amont rectangulaire au moyen du câble USB fourni.

Pour les clients utilisant Windows

Si un message apparaît à l'écran, suivez les instructions affichées et sélectionnez Generic USB Hub comme réglage par défaut.

3 Raccordez vos périphériques compatibles USB aux connecteurs USB d'aval rectangulaires.

Remarques

• Tous les ordinateurs et/ou systèmes d'exploitation supportent les configurations USB. Vérifiez dans le mode d'emploi de votre ordinateur si vous pouvez raccorder des systèmes USB.
• Dans la plupart des cas, le logiciel de pilotage USB doit être installé sur l'ordinateur hôte. Pour plus de détails, reportez-vous au mode d'emploi du périphérique.
• Le moniteur fonctionne comme une plate-forme USB tant que le moniteur est sous tension ("on") ou en mode d'économie d'énergie.
• Si vous raccordez un clavier ou une souris aux connecteurs USB et si vous démarrez ensuite votre ordinateur pour la première fois, il se peut que les périphériques ne fonctionnent pas. Raccordez d'abord le clavier et la souris directement à l'ordinateur et installez les appareils compatibles USB. Raccordez-les ensuite à ce moniteur.

Sélection de la langue d'affichage des menus (LANG)

Les écrans de menu peuvent être affichés en français, anglais, allemand, espagnol, italien, néerlandais, suédois, russe et japonais. La sélection par défaut est l'anglais.

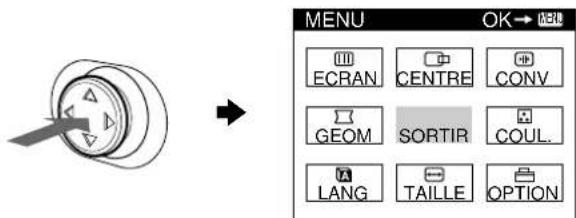

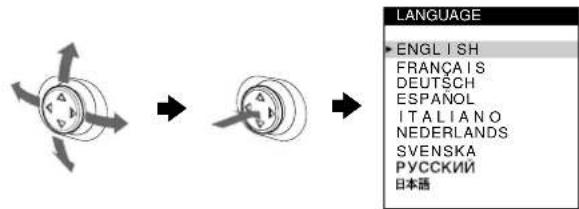

1 Appuyez sur la manette de commande.

Voir page 11 pour plus d'informations sur l'utilisation de la manette de commande.

2 Déplacez la manette de commande de façon à mettre LANG en évidence et appuyez à nouveau sur la manette de commande.

3 Déplacez la manette de commande vers le haut ou le bas pour sélectionner une langue et appuyez à nouveau sur la manette de commande.

• ENGLISH : Anglais FRANÇAIS
• DEUTSCH : Allemand
• ESPAÑOL : Espagnol ITALIANO : Italien NEDERLANDS : Néerlandais SVENSKA : Suédois ·RRNGCKN ：日本語

Pour quitter le menu

Appuyez une fois sur la manette de commande pour revenir au menu principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes.

Pour restaurer l'anglais

Appuyez sur la touche RESET pendant que le menu LANGUAGE est affiché à l'écran.

Sélection du signal d'entrée

Il vous est possible de raccorder deux ordinateurs à ce moniteur en utilisant les connecteurs d'entrée vidéo 1 (HD15) et d'entrée vidéo 2 (BNC). Pour basculer d'un ordinateur à l'autre, utilisez le commutateur INPUT.

Déplacez le commutateur INPUT.

Le connecteur actuellement sélectionné ("INPUT 1" : HD15 ou "INPUT 2" : BNC) apparaît à l'écran pendant quelques secondes.

Remarque

Si aucun signal n'est entré via le connecteur sélectionné, l'indication PAS D'ENTRÉE VIDÉO apparaît à l'écran. Au bout de quelques secondes, le moniteur passe en mode d'économie d'énergie. Si cela se produit, essayez l'autre connecteur.

Taille et centrage automatiques de l'image (AUTO)

Pour faire en sorte que l'image affichée remplisse automatiquement l'intégralité de la surface du moniteur, appuyez sur la touche ASC (redimensionnement et centrage automatiques).

Appuyez sur la touche ASC.

L'image remplit automatiquement l'écran.

Remarques

• Cette fonction est destinée à être utilisée sur des ordinateurs tournant sous Windows ou dotés d'un logiciel d'interface graphique qui offre une image plein écran. Elle peut ne pas fonctionner correctement si la couleur d'arrière-plan est foncée ou si l'image d'entrée ne remplit pas l'écran jusqu'aux bords (comme une invite MS-DOS). L'image remplira la totalité de la surface de l'écran uniquement si le rapport d'aspect de l'image est de 16:10. Les images possédant un rapport d'aspect différent de 16:10 sont affichées à leur résolution normale et ne remplissent pas totalement la surface du moniteur. L'image affichée se déplace pendant quelques secondes lorsque cette fonction est exécutée. Il ne s'agit pas d'un dysfonctionnement.

Personnalisation de votre moniteur

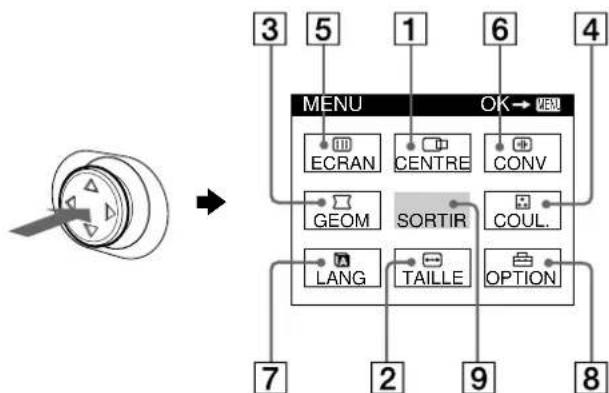

Vous pouvez effectuer de multiples réglages sur votre moniteur à l'aide des écrans de menu.

Navigation au sein des menus

Appuyez sur la manette de commande pour afficher le MENU principal à l'écran. Voir la page 11 pour plus d'informations sur l'utilisation de la manette de commande.

Utilisez la manette de commande pour sélectionner l'un des menus suivants.

CENTRE (page 12)

Sélectionnez le menu CENTRE pour ajuster le centrage de l'image ou pour effectuer un zoom.

2 TAILLE (page 12)

Sélectionnez le menu TAILLE pour ajuster la taille de l'image ou pour effectuer un zoom.

3 GEOM (page 12)

Sélectionnez le menu GEOM pour régler la rotation et la forme de l'image.

4 COUL. (page 12)

Sélectionnez le menu COUL. pour régler la température de couleur de l'image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

5 ECRAN (page 14)

Sélectionnez le menu ECRAN pour ajuster la qualité de l'image. Vous pouvez ajuster l'alignement et l'effet de suppression du moiré.

6 CONV (page 15)

Sélectionnez le menu CONV pour régler la convergence horizontale et verticale de l'image.

7 LANG (page 8)

Sélectionnez le menu LANG pour choisir la langue d'affichage des menus.

8 OPTION (page 15)

Sélectionnez le menu OPTION pour régler les options du moniteur. Les options comprennent :

démagnétisation de l'écran - changement de la position des écrans de menu - verrouillage des commandes

9 SORTIR

Sélectionnez SORTIR pour quitter le menu.

■ Affichage du signal d'entrée en cours

Les fréquences horizontale et verticale du signal d'entrée actuel sont affichées dans le MENU principal. Si le signal correspond à l'un des modes présélectionnés de ce moniteur, la résolution est également affichée.

107.1 kHz / 85 Hz : les fréquences horizontale et verticale du signal d'entrée en cours, ainsi que la résolution.

Remarque

Dans certains cas, même si le rapport d'aspect du signal d'entrée courant est de 4:3 ou 5:4, la résolution pourra être affichée avec un rapport d'aspect de 16:10 ou 16:9.

■ Utilisation de la manette de commande

1. Affichez le MENU principal et sélectionnez le menu que vous voulez régler.

Appuyez une fois sur la manette de commande pour afficher le MENU principal. Ensuite, déplacez la manette de commande vers le haut, le bas, la gauche ou la droite de façon à mettre en évidence le menu de votre choix. Appuyez sur la manette de commande pour sélectionner un paramètre de menu.

2. Réglez le menu.

Déplacez la manette de commande vers le haut, le bas, la gauche ou la droite pour effectuer le réglage.

3. Quittez le menu.

Appuyez une fois sur la manette de commande pour revenir au menu principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes.

Réinitialisation des réglages

Appuyez sur la touche RESET. Voir page 16 pour plus d'informations sur la réinitialisation des réglages.

Réglage de la luminosité et du contraste

Les réglages de la luminosité et du contraste sont effectués au moyen d'un menu LUMINOSITE/CONTRASTE séparé. Ces réglages sont enregistrés dans la mémoire pour les signaux transmis via le connecteur d'entrée sélectionné.

1 Déplacez la manette de commande dans n'importe quel sens. Le menu LUMINOSITE/CONTRASTE apparaît à l'écran.

2 Déplacez la manette de commande vers le haut ou le bas pour régler la luminosité (♀), et vers la gauche ou la droite pour régler le contraste (♂).

Si vous avez sélectionné le mode sRGB dans le menu COULEUR

Confirmez que les valeurs de luminosité (♀) et de contraste (♂) correspondent à celles du mode sRGB dans le menu LUMINOSITE/CONTRASTE. Dans le cas contraire, appuyez sur la touche RESET (pendant moins de 2 secondes).

Valeurs devant être utilisées en mode sRGB

Pour plus d'informations sur l'utilisation du mode sRGB, voir "Réglage des couleurs de l'image (COUL.)" à la page 12.

Le menu disparaît automatiquement au bout d'environ 3 secondes.

Réglage du centrage de l'image (CENTRE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande pour mettre en évidence CENTRE et appuyez de nouveau sur la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner le réglage horizontal, ou sur pour le réglage vertical. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour ajuster le centrage.

Réglage de la taille de l'image (TAILLE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande pour mettre en évidence TAILLE et appuyez de nouveau sur la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner le réglage horizontal, ou sur pour le réglage vertical. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour ajuster les dimensions.

Agrandir ou réduire l'image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande pour mettre en évidence TAILLE ou CENTRE et appuyez de nouveau sur la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran. 3 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner zoom, puis déplacez la manette de commande vers la gauche ou vers la droite pour agrandir ou réduire l'image.

Remarque

Le réglage s'arrête lorsque la plage de réglage horizontal ou vertical atteint sa valeur limite maximum ou minimum.

Réglage de la forme de l'image (GEOM)

Le réglage de la rotation est enregistré dans la mémoire pour tous les signaux d'entrée. Tous les autres réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez sur la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande pour mettre en évidence GEOM et appuyez de nouveau sur la manette de commande. Le menu GÉOMÉTRIE apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour effectuer le réglage.

Sélectionnez Pour
○	faire pivoter l'image
○	élargir ou rétrécir les côts de l'image
○	décaler les côts de l'image vers la gauche ou la droite
○	régler la largeur de l'image dans le haut de l'écran
○	décaler l'image vers la gauche ou la droite dans le haut de l'écran

Réglage des couleurs de l'image (COUL.)

Les réglages COUL. vous permettent d'ajuster la température des couleurs de l'image en changeant le niveau des couleurs des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est BASSE et bleuâtres lorsque la température est ÉLEVÉE. Ce réglage s'avère bien pratique pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

1 Appuyez sur la manette de commande.

Le MENU principal apparaît à l'écran.

2 Déplacez la manette de commande pour mettre en évidence COUL. et appuyez de nouveau sur la manette de commande.

Le menu COULEUR apparaît à l'écran.

3 Déplacez la manette de commande vers la gauche ou vers la droite pour sélectionner le mode de réglage.

Il existe trois types de modes de réglage, SIMPLE, EXPERT et sRGB.

Ajustez le mode sélectionné en fonction des instructions figurant sur la page suivante.

Vous pouvez régler la température de couleur en mode SIMPLE ou EXPERT pour chacun des connecteurs d'entrée vidéo.

Mode SIMPLE

En mode SIMPLE, vous pouvez ajuster avec précision la température de couleur en modifiant les trois températures présélectionnées (5000K, 6500K ou 9300K).

1 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner la rangée de température de couleur ①. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour sélectionner la température de couleur. Les températures de couleur présélectionnées sont 5000K, 6500K et 9300K. Le réglage par défaut est 9300K. Les blancs perdront leur teinte bleuâtre et auront une teinte rougeâtre lorsque la température est abaissée à 6500K et 5000K. 2 Si nécessaire, réglez finement la température de couleur. Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner la rangée de température de couleur ②. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour régler finement la température de couleur.

Si vous ajustez finement la température de couleur, les nouveaux réglages de la couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre du menu change selon la séquence suivante.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

Mode EXPERT

Vous pouvez effectuer des réglages additionnels plus détaillés des couleurs en sélectionnant le mode EXPERT.

1 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner la rangée de température de couleur ①. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour sélectionner la température de couleur. 2 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage ②. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour ajuster le BIAS (niveau de noir).

Ce paramètre ajuste les zones foncées d'une image.

3 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage ③. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour ajuster le GAIN (niveau de blanc).

Ce paramètre ajuste les zones claires d'une image.

Vous pouvez régler les composantes R (rouge), V (verte) et B (bleue) du signal d'entrée lorsque vous effectuez des changements aux paramètres [②] et [③].

Si vous ajustez finement la température de couleur, les nouveaux réglages de couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre du menu change selon la séquence suivante.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

■Mode sRGB

Le réglage de couleur sRGB est un protocole d'espace couleur standard conçu pour corréler les couleurs affichées et imprimées des systèmes informatiques compatibles avec sRGB. Pour ajuster les couleurs suivant le profil sRGB, sélectionnez simplement le mode sRGB dans le menu COULEUR.

Après avoir sélectionné le mode sRGB, les valeurs de luminosité (♀) et de contraste (♂) sont automatiquement réglées afin de correspondre à celles du mode sRGB.

Afin d'afficher les couleurs sRGB correctement (γ = 2,2,6500K) assurez-vous que:

• les valeurs de luminosité (♂) et de contraste (♀) correspondent à celles affichées dans le menu LUMINOSITÉ/CONTRASTE. Dans le cas contraire, appuyez sur la touche RESET (pendant moins de 2 secondes). Pour plus d'informations sur la modification de la luminosité et du contraste, reportez-vous à la section "Réglage de la luminosité et du contraste", page 11.
• les paramètres de couleur de votre ordinateur sont réglés pour le profil sRGB.

Remarque

Votre ordinateur et les autres appareils raccordés (une imprimante, par exemple) doivent être compatibles avec sRGB.

Restaurer les couleurs via les menus SIMPLE ou sRGB (fonction RESTAURER COULEUR)

Les couleurs de la plupart des moniteurs d'affichage tendent à perdre graduellement leur éclat après plusieurs années d'utilisation. La fonction RESTAURER COULEUR des menus SIMPLE et sRGB vous permet de restaurer les couleurs aux niveaux de qualité par défaut d'origine.

1 Déplacez la manette de commande vers la gauche ou vers la droite pour sélectionner le mode SIMPLE ou sRGB. 2 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner (RESTAURER COULEUR). Ensuite, déplacez la manette de commande vers la droite.

L'image disparaît tandis que les couleurs sont restaurées (environ 2 secondes). Après que les couleurs ont été restaurées, l'image réapparaît à l'écran.

Remarques

• Avant d'utiliser cette fonction, le moniteur doit se trouver en mode de fonctionnement normal (indicateur d'alimentation vert allumé) depuis au moins 30 minutes. Si le moniteur passe en mode d'économie d'énergie, vous devez ramener le moniteur en mode de fonctionnement normal et attendre 30 minutes pour que le moniteur soit prêt. Il se peut que vous deviez ajuster les réglages d'économie d'énergie de votre ordinateur de manière à garder le moniteur en mode de fonctionnement normal pendant au moins 30 minutes. Si le moniteur n'est pas prêt, le message suivant apparaît.

• Le moniteur peut progressivement perdre sa capacité à exécuter cette fonction en raison du vieillissement naturel du tube image.

Réglage de la qualité de l'image (ECRAN)

Les réglages ECRAN vous permettent de régler la qualité de l'image en contrôlant le moiré et l'alignement.

• Si les couleurs sont irrégulières dans les angles de l'écran, réglez l'alignement.
• Si des motifs elliptiques ou ondulatoires apparaissent à l'écran, supprimez le moiré.

Les réglages SUPPRIMER MOIRE et REGLAGE MOIRE sont enregistrés dans la mémoire pour le signal d'entrée en cours. Tous les autres réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Appuyez sur la manette de commande.

Le MENU principal apparaît à l'écran.

2 Déplacez la manette de commande pour mettre en évidence ECRAN et appuyez de nouveau sur la manette de commande.

Le menu ECRAN apparaît à l'écran.

3 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour effectuer le réglage.

Sélectionnez	Pour
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle supérieur gauche de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle supérieur droit de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle inférieur gauche de l'écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l'angle inférieur droit de l'écran.
SUPPRIMER MOIRE*	activer (ON) ou désactiver (OFF) la fonction de suppression du moiré. (REGLAGE MOIRE) apparaît dans le menu si vous sélectionnez ON.
REGLAGE MOIRE	régler le degré de suppression du moiré jusqu'à ce que le moiré ait est réduit au minimum.

• Le moiré est une interférence naturelle qui produit des lignes douces ondulatoires sur votre écran. Le moiré peut apparaître à la suite d'interférences entre le motif de l'image à l'écran et le motif de luminophores du moniteur.

Exemple de moiré

Remarque

L'image peut devenir floue lorsque SUPPRIMER MOIRE est réglé sur ON.

Réglage de la convergence (CONV)

Les réglages CONV vous permettent de régler la qualité de l'image en contrôlant la convergence. La convergence est l'alignement des signaux de couleur rouge, vert et bleu.

Si vous voyez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence.

Ces réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Appuyez sur la manette de commande.

Le MENU principal apparaît à l'écran.

2 Déplacez la manette de commande pour mettre en évidence CONV et appuyez de nouveau sur la manette de commande.

Le menu CONVERGENCE apparaît à l'écran.

3 Déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour effectuer le réglage.

Sélectionnez Pour
‡‡	décaler horizontally lembres rouges ou bleues
‡‡	décaler verticalement les ombres rouges ou bleues
‡TOP CONVER V HAUT	décaler verticalement les ombres rouges ou bleues dans le haut de l'écran
‡BOT CONVER V BAS	décaler verticalement les ombres rouges ou bleues dans le bas de l'écran

Réglages supplémentaires (OPTION)

Vous pouvez démagnétiser (dégausser) manuellement le moniteur, changer la position des menus et verrouiller les commandes.

1 Appuyez sur la manette de commande.

Le MENU principal apparaît à l'écran.

2 Déplacez la manette de commande pour mettre en évidence OPTION et appuyez de nouveau sur la manette de commande.

Le menu OPTION apparaît à l'écran.

3 Déplacez la manette de commande vers le haut ou vers le bas pour sélectionner l'option de réglage désirée.

Procédez au réglage du paramètre sélectionné en suivant les instructions ci-dessous.

Démagnétisation de l'écran

L'écran du moniteur est automatiquement démagnétisé à la mise sous tension.

Pour démagnétiser manuellement le moniteur, déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner (DEGAUSS).

Ensuite, déplacez la manette de commande vers la droite.

L'écran est démagnétisé pendant environ 3 secondes. Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats.

Changement de la position d'affichage des écrans de menu

Changez la position du menu s'il bloque une image à l'écran. Pour modifier la position d'affichage des menus sur écran, déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner (POSITION H OSD) pour le réglage horizontal, ou (POSITION V OSD) pour le réglage vertical. Ensuite, déplacez la manette de commande vers la gauche ou vers la droite pour déplacer le menu d'affichage sur écran.

■ Verrouillage des commandes

Pour protéger les données de réglage en verrouillant les commandes, déplacez d'abord la manette de commande vers le haut ou vers le bas pour sélectionner (MENU VERROUILLÉ). Ensuite, déplacez la manette de commande vers la droite pour sélectionner ON.

Seuls le commutateur ① (alimentation), et les paramètres

SORTIR et (MENU VERROUILLÉ) du menu OPTION

restent opérationnels. Si d'autres paramètres sont sélectionnés, le symbole On apparaît à l'écran.

Pour désactiver le verrouillage des commandes

Répétez la procédure ci-dessus et réglez (MENU VERROUILLÉ) sur OFF.

Réinitialisation des réglages

Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche RESET pour réinitialiser les réglages.

RESET

Réinitialisation d'un seul paramètre de réglage

Utilisez la manette de commande pour sélectionner le paramètre de réglage que vous pouvez réinitialiser et appuyez sur la touche RESET.

Réinitialisation de toutes les données de réglage pour le signal d'entrée en cours

Appuyez sur la touche RESET lorsqu'aucun menu n'est affiché sur l'écran.

Attention : les paramètres suivants ne sont pas réinitialisés par cette méthode :

• langue d'affichage des menus (page 8), mode de réglage dans le menu COULEUR (SIMPLE, EXPERT, sRGB) (page 12), position d'affichage des menus (page 15)
• verrouillage des commandes (page 15)

Réinitialisation de toutes les données de réglage pour tous les signaux d'entrée

Maintenez la touche RESET enfoncée pendant au moins 2 secondes.

Remarque

La touche RESET ne fonctionne pas lorsque AFRN U VERROUILLE) est réglé sur ON.

Caractéristiques techniques

Modes préréglé et utilisateur

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes préréglés qui sont enregistrés dans la mémoire du moniteur de manière à offrir une image de haute qualité au centre de l'écran. (Voir l'annexe pour une liste des modes préréglés.) Pour les signaux d'entrée qui ne correspondent pas à l'un des modes préréglés, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu'une image claire apparaisse à l'écran pour toutes les synchronisations dans la plage de fréquences du moniteur (horizontale : 30 à 121 kHz ; verticale : 48 à 160 Hz). Lorsque l'image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement chaque fois que le même signal d'entrée est reçu.

Remarque à l'intention des utilisateurs de Windows

Pour les utilisateurs de Windows, consultez le manuel de votre carte graphique ou le programme utilitaire livré avec votre carte graphique et sélectionnez le taux de rafraîchissement le plus élevé possible afin de maximiser les performances du moniteur.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou à une carte graphique compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie en trois étapes comme indiqué ci-dessous.

Mode d'alimentation	Consommation d'énergie*	L'indicateur ① (alimentation)
fonctionnement normal	≤170W vert
1 veille ≤15W vert et orange en alternance
2 interruption (sommeil)**	≤15W vert et orange en alternance
3 inactif*** (sommeil profond)**	≤1W orange
hors tension 0 W désactivé

• Les chiffres indiquent la consommation d'énergie lorsqu'aucun périphérique compatible USB n'est raccordé au moniteur. "Sommeil" et "sommeil profond" sont des modes d'économie d'énergie définis par l'Environmental Protection Agency. * Lorsque votre ordinateur passe en mode d'économie d'énergie, le signal d'entrée est coupé et l'indication PAS D'ENTRÉE VIDÉO apparaît à l'écran avant que le moniteur ne passe en mode inactif. Après quelques secondes, le moniteur passe en mode d'économie d'énergie.

Dépannage

Consultez cette section avant de faire appel au service d'assistance technique.

Si de fines lignes apparaissent à l'écran (fils d'amortissement)

L'apparition de lignes fines sur l'écran de votre moniteur Trinitron, tout spécialement lorsque la couleur de l'arrière-plan est claire (en général blanc), est normale. Il ne s'agit pas d'un mauvais fonctionnement. Ces lignes sont en fait les ombres de fils d'amortissement utilisés pour stabiliser la grille d'ouverture. La grille d'ouverture est l'élément essentiel qui rend les tubes image Trinitron uniques en permettant le passage d'une plus grande quantité de lumière vers l'écran, ce qui garantit une image plus lumineuse et plus finement détaillée.

Messages affichés à l'écran

Si le signal d'entrée présente une anomalie, l'un des messages suivants apparaît à l'écran.

Si l'indication PAS D'ENTRÉE VIDÉO apparaît sur la ligne 1

Ceci indique qu'aucun signal n'est entré depuis le connecteur sélectionné.

2 Le connecteur sélectionné

Ce message indique le connecteur sélectionné (ENTRÉE 1 ou ENTRÉE 2).

3 Les remèdes

Un ou plusieurs des messages suivants peuvent apparaître sur l'écran.

• Si l'indication ACTIVER PAR ORDINATEUR apparaît à l'écran, essayez d'appuyer sur n'importe quelle touche du clavier ou de déplacer la souris et assurez-vous que votre carte graphique est correctement et totalement insérée dans le connecteur de bus ajusté. Si VÉRIF SÉLECT ENTRÉE apparaît à l'écran, changez le signal d'entrée (page 9).
• Si TESTER CÂBLES ÉCRAN apparaît à l'écran, vérifiez si le moniteur est correctement raccordé à l'ordinateur (page 6).

Si l'indication HORS PLAGE DE BALAYAGE apparaît sur la ligne 1

Indique que le signal entré n'est pas supporté par les spécifications du moniteur.

2 Le connecteur sélectionné et les fréquences du signal d'entrée en cours

Ce message indique le connecteur sélectionné (ENTRÉE 1 ou ENTRÉE 2). Si le moniteur reconnaît les fréquences du signal d'entrée en cours, les fréquences horizontale et verticale sont également affichées.

3 Les remèdes

CHANGER SYNC SIGNAL apparaît à l'écran. Si vous remplacez un ancien moniteur par ce moniteur, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur sur une fréquence horizontale comprise entre 30 et 121 kHz et une fréquence verticale entre 48 et 160 Hz.

Pour plus d'informations, voir "Symptômes et remèdes" à la page 18.

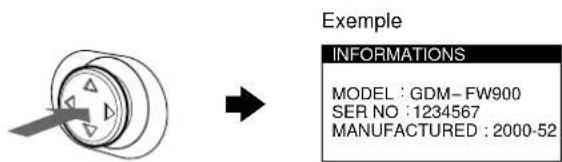

Affichage de la désignation, du numéro de série et de la date de fabrication de ce moniteur.

Pendant que le moniteur reçoit un signal vidéo, maintenez la manette de commande enfoncée pendant au moins 5 secondes pour afficher la case d'informations relatives à ce moniteur.

Si le problème persiste, appelez notre revendeur Sony agréé et fournissez-lui les informations suivantes.

• Désignation du modèle : GDM-FW900
• Numéro de série
• Marque et spécifications de votre ordinateur et de votre carte graphique.

Symptômes et remèdes

Si le problème est provoqué par l'ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d'emploi de l'appareil raccordé. Utilisez la fonction d'autodiagnostic (page 20) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

Symptôme Vérifiez
Pas d'image
Si l'indicateur ① (alimentation) ne s'allume pas	Vérifiez si le cordon d'alimentation est correctement branché.Vérifiez si le commutateur ① (alimentation) est régèle sur la position "on".
Si le message PAS ENTREE VIDEO apparaît à l'écran ou si l'indicateur ① (alimentation) est allumé en orange ou alterne entre le vert et l'orange	Vérifiez si le cable de signal videoe est correctement branché et si les fiches sont fermement enfonçées dans leurs prises respectives (page 6).Vérifiez si le réglage du commutateur INPUT est correct (page 9).Vérifiez si les broches du connecteur d'entrée videoe ne sont pas piées ou enfonçées.Problèmes causés par l'ordinateur ou tout autre apparell raccordéL'ordinateur se trouve en mode d'économie d'énergie. Essayez d'appuyer sur une touche ou de déplacer la souris.Vérifiez si l'ordinateur est sous tension ("on").Vérifiez si la carte graphique est complètement enfoncé dans la fente de bus correcte.
Si le message HORS PLAGE DE BALAYAGE apparaît à l'écran	Problèmes causés par l'ordinateur ou tout autre apparell raccordéVérifiez si la plage de fréquence videoe correspond aux specifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et ajustez la plage de fréquence comme suit.Horizontale: 30 à 121 kHzVerticale: 48 à 160 Hz
Si aucun message ne s'affiche et si l'indicateur ① (alimentation) est vert ou clignote en orange	Activez la fonction d'autodiagnostic (page 20).
Si vous utilisçez Windows 95/98	Si votre carte graphique/PC rencontres des difficultés pour communiquer avec ce moniteur, téléchargez le pilote spécifique en accédant au site Web de Microsoft Corporation.
Si vous utilissez un système Macintosh	Lorsque vous raccordez le moniteur à un ordinateur Power Mac G3/G4 doté de 3 rangées de broches, assurez-vous que l'adaptateur exclusif Power Mac G3/G4 fournit et que le cable de signal videoe sont raccordés correctement (page 6).Si vous possédez un ordinateur Macintosh avec 2rangées de broches, vous devrez utiliser un adaptateur différent (non fourni).
L'image scintille, sautille, oscille ou est brouillée	Isolez et suprimez les sources potentielles de champs électriques ou magnétiques tels que d'autres moniteurs, des imprimantes laser, des éclairages fluorescents, des téléviseurs ou des ventilateurs électriques.Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximé du moniteur.Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.Faites pivoter le moniteur de 90° vers la gauche ou la droite.Problèmes causés par l'ordinateur ou tout autre apparell raccordéVérifiez le réglage adéquat pour le moniteur dans le mode d'emploi de votre carte graphique.Assurez-vous que le mode graphique (VESA, Macintosh 21" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur (Appendix). Meme si la fréquence est comprise dans la plage appropriée, il est possible que certaines cartes graphique aient une impulsion de synchronisation trop étroite pour que le moniteur se synchronize correctement.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible.
L'image est floue	Ajustez la luminosité et le contraste (page 11).Démagnétisez le moniteur* (page 15).Si SUPPRIMER MOIRE est régèle sur ON, il se peut que l'image devienne floue. Réduisez l'effet de suppression du moiré ou réglez SUPPRIMER MOIRE sur OFF (page 14).
Des images fantômes apparaissant	N'utilisez pas de prolongateurs d'âble video et/ou de boîtiers de commutation video. Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L'image n'est pas centrée ou de taille incorrecte	Appuyez sur la touche ASC (page 9). Ajustez la taille ou le centrage (page 12) de l'image. Attention que certains modes video ne complissent pas l'écran jusqu'àux bords.
Les bords de l'image sont incurvés	Ajustez la géométrie (page 12).
Un motif ondulatoire ou elliptique (moiré) est visible	Mettez SUPPRIMER MOIRE sur ON et ajustez le dégré de suppression de moiré jusqu'à ce que le moiré ait été réduit au minimum (page 14). ■Problèmes causés par l'ordinateur ou tout autre apparéil raccordé •Changez le motif de votre burcau.
Les couleurs ne sont pas uniformes	Démagnétisez le moniter* (page 15). Si vous placez à côté du moniter un apparéil qui génére un champ magnétique, comme un haut-parleur, ou si vous changez l'orientation du moniter, il se peut que les couleurs perdent leur uniformité. •Ajustez l'alignment (page 14).
Le blanc n'est pas blanc	Ajustez la température de couleur (page 12). Vérifiez si les cinq connecteurs BNC sont raccordés dans l'ordre prescrit (page 6).
Les lettres et les lignes sont soulignées d'une ombre rouge ou bleue	Ajustez la convergence (page 15).
Les touches du moniter sont inopérantes (O'apparait sur l'écran)	Si la fonction de verrouillage des commandes est réalisée sur ON, réglez-la sur OFF (page 15).
La fonction RESTAURER COULEUR est inopérante	Avant d'utiliser cette fonction, le moniter doit se couver en mode de fonctionnement normal (indicateur d'alimentation vert allumé) depuis au moins 30 minutes. Pour plus d'informations sur l'utilisation de la fonction RESTAURER COULEUR, voir page 14. •Ajustez les réglages du mode d'économie d'énergie de l'ordinateur de façon à garder le moniter en mode de fonctionnement normal pendant plus de 30 minutes. •Le moniter peut progressivement perdre sa capacité à exéçuter cette fonction en raison du vieillissement naturel du tube image.
Les péripériques USB ne fonctionnent pas	Vérifiez si les connecteurs USB propres sont correctement raccordés (page 8). Vérifiez si le commutateur © (alimentation) est réalisé sur la position "on". ■Problèmes causés par l'ordinateur ou tout autre apparéil raccordé •Vérifiez si l'un des péripériques auto-alimentés compatibles USB est sous tension ("on"). •Installez la的最后一 version du gestionnaire de péripérisque sur toute ordinateur. Consultez le fabricant de votre apparéil pour déterminer le gestionnaire de péripérisque approprié. •Si vous clavier ou votre sourisCompatible USB ne fonctionne pas, raccordez-le directement à votre ordinateur, redémarrez l'ordinateur et effectuez les ajustements nécessaires aux réglages USB. Rebranche ensuite le clavier ou la souris sur le moniter. Si vous raccordez un clavier ou une souris aux connecteurs USB et si vous démarrez ensuite votre ordinateur pour la première fois, il se peut que les péripériques ne fonctionnent pas. Pour les clients utilisant Windows 95 1. Cliquez à l'aide de la touche droite sur "My Computer" et sélectionnez "Properties". 2. Cliquez sur l'onglet "Device Manager". Faits défilier vers le bas et sélectionné "Universal Serial Bus Controller". Si "Universal Serial Bus Controller" n'apparait pas, vous nevez charger une disquette USB supplémentaire. Consultez le fabricant de votre ordinateur pour plus d'information sur l'obtention d'une disquette USB supplémentaire. 3. Sélectionné "Generic USB Device" dans la liste de systèmes de commande USB et cliquez sur "Properties". 4. Si la case en regard de "Disable in this hardware profile" est cochée, désactive-la. 5. Cliquez sur "Refresh".
UnSouffle est audible juste après la mise sous tension	C'est le son provoqué par le cycle de démagnétisation automatique. Lorsqu'il est mis sous tension, le moniter est automatiquement démagnétisé pendant 3 secondes.

• Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de souffle peut se faire entendre, mais il ne s'agit pas d'un dysfonctionnement.

Fonction d'autodiagnostic

Ce moniteur est équipé d'une fonction d'autodiagnostic. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l'écran devient blanc et l'indicateur ① (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur ① (alimentation) s'allume en orange, c'est que l'ordinateur se trouve en mode d'économie d'énergie. Essayez d'appuyer sur une touche ou de déplacer la souris.

Indicateur ① (alimentation)

■ Si l'indicateur ① (alimentation) est allumé en vert : 1. Débranchez tous les connecteurs d'entrée vidéo 1 et 2, ou mettez le ou les ordinateur(s) connecté(s) sous tension. 2. Appuyez deux fois sur la touche (alimentation) pour mettre le moniteur hors et sous tension. 3. Déplacez la manette de commande vers la droite pendant 2 secondes avant que le moniteur passe en mode d'économie d'énergie.

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c'est que le moniteur fonctionne correctement. Reconnectez les câbles d'entrée vidéo et vérifiez la condition de votre (vos) ordinateur(s).

Si les barres de couleur n'apparaissent pas, c'est probablement parce qu'une anomalie s'est produite au niveau du moniteur. Informez notre revendeur Sony agréé de l'état du moniteur.

■ Si l'indicateur ① (alimentation) clignote en orange

Appuyez deux fois sur la touche ① (alimentation) pour mettre le moniteur hors tension puis sous tension.

Si l'indicateur ① (alimentation) s'allume en vert, c'est que le moniteur fonctionne correctement.

Si l'indicateur ① (alimentation) clignote toujours, c'est probablement parce qu'il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l'indicateur ① (alimentation) et informez votre revendeur Sony agréé de l'état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Veuillez également noter la marque et le modèle de votre ordinateur et de votre carte graphique.

Spécifications

Tube cathodique Pas d'ouverture de grille de

0,23 - 0,27 mm

24 pouces mesurés en diagonale

Déflexion de 90 degrés Trinitron FD

Taille de l'image affichée

(19,12 1/4 pouces)

Zone de visualisation de 19,8"

Résolution maximale (16:10)

Horizontale : 2304 points

Verticale : 1440 lignes

Maximale (4:3)

Horizontale : 2048 points

Verticale : 1536 lignes

Recommandée (16:10)

Horizontale : 1920 points

Verticale : 1200 lignes

Niveau des signaux d'entrée

Signal vidéo

RVB analogique : 0,700Vp-p

(positif), 75 Ω

Signal SYNC

H/V séparé ou sync composite :

TTL 2kΩ, sans polarité

Sync sur Vert : 0,3 Vp-p (négatif)

Zone d'image standard 16:10

Approx. 474· 296mm(l/h)

(18³/4· 11³/4 pouces)

4:3

Approx. 395 × 296 mm (l / h)

(15 5/8 × 11 3/4 pouces)

5:4

Approx. 370 × 296 mm (l / h)

(14 5/8 × 11 3/4 pouces)

Fréquence de déflexion*

Horizontale : 30 à 121 kHz

Verticale : 48 à 160 Hz

Tension/courant d'entrée

100 à 240 V, 50/60 Hz,

2,2-1,2 A

Consommation électrique

Approx. 170 W (sans périphérique USB raccordé)

Température d'utilisation

10°C à 40°C

Dimensions

Approx. 571,5 - 500 - 522,5 mm

(1 / h / p) (22¹ / 2· 19³ / 4· 20⁵ / 8 pouces

Masse Approx. 42kg (92 lb 10 oz)

Accessoires fournis Voir page 6

• Condition de synchronisation horizontal et verticale
• La largeur de synchronisation horizontale doit être supérieure à 4,8% de la durée horizontale totale ou 0,8 µs, suivant la valeur la plus grande.
• La largeur de suppression horizontale doit être supérieure à 2,3 usec.
• La largeur de suppression verticale doit être supérieure à 450 µsec ** Si le signal d'entrée est compatible avec la Generalized Timing Formula (GTF), la fonction GTF du moniteur fournit automatiquement une image optimale pour l'écran.

La conception et les spécifications sont sujettes à modifications sans préavis.
