Tipo de producto	Monitor CRT con tubo Trinitron FD
Marca	Sony
Modelo	GDM-FW900
Tamaño de pantalla (diagonal)	24 pulgadas (aproximadamente 61 cm)
Área de visualización	19,8 pulgadas (aproximadamente 503 mm)
Resolución máxima (16:10)	2304 × 1440 píxeles
Resolución máxima (4:3)	2048 × 1536 píxeles
Frecuencia horizontal	30–121 kHz
Frecuencia vertical	48–160 Hz
Señal de video	RGB analógico, 0,700 Vp-p, 75 Ω
Conectores de entrada	HD15 (VGA) y BNC (5 cables)
Conectores USB	1 ascendente, 4 descendentes (USB 1.1)
Alimentación	100–240 V~, 50/60 Hz, 2,2-1,2 A
Consumo eléctrico	170 W (máx., sin periférico USB)
Ahorro de energía	VESA DPMS (espera, suspensión, suspensión profunda)
Peso	42 kg
Dimensiones (An × Al × P)	571,5 × 500 × 522,5 mm
Accesorios incluidos	Cable de señal de video, cable de alimentación, cable USB, adaptador Power Mac G3/G4
Funciones de ajuste	Brillo, contraste, centrado, tamaño, geometría, color (temperatura, bias, ganancia), convergencia, muaré, desmagnetización
Normas	MPR II, FCC, UL/CSA

Preguntas frecuentes - GDMFW900 SONY

¿Por qué no hay ninguna imagen en la pantalla?

Verifique que el cable de alimentación esté enchufado y que el interruptor de alimentación esté en ON. Asegúrese de que el cable de señal de video esté correctamente conectado y que el conmutador INPUT esté en la entrada correcta (HD15 o BNC). Si se muestra el mensaje SIN ENTRADA DE VIDEO, es posible que el ordenador esté en modo de ahorro de energía: presione una tecla del teclado o mueva el ratón. Si aparece el mensaje FUERA DE RANGO DE BARRIDO, ajuste la tarjeta gráfica a una frecuencia horizontal entre 30 kHz y 121 kHz y vertical entre 48 Hz y 160 Hz.

¿Qué significan las finas líneas horizontales visibles en la pantalla?

Estas líneas son normales en los monitores Trinitron. Son las sombras de los hilos de amortiguación que estabilizan la rejilla de apertura. Son especialmente visibles sobre un fondo claro y no constituyen una disfunción.

¿Cómo ajustar los colores de la imagen?

Utilice el menú COLOR (color). Puede elegir entre los modos SIMPLE (temperaturas predefinidas 5000K, 6500K, 9300K), EXPERTO (ajuste fino del bias y la ganancia para cada color) o sRGB (espacio de color estándar). Para restaurar los colores originales, use la función RESTAURAR COLOR después de 30 minutos de funcionamiento.

La imagen tiembla, saltita u oscila. ¿Qué hacer?

Aleje el monitor de fuentes de campo magnético (otros monitores, altavoces, lámparas fluorescentes). Conéctelo a un tomacorriente diferente. Gire el monitor 90°. Verifique que la tasa de refresco de su tarjeta gráfica sea adecuada (48 Hz a 160 Hz). Use el menú GEOM para ajustar la rotación y la forma.

¿Cómo usar la tecla ASC para ajustar automáticamente la imagen?

Presione la tecla ASC (tamaño y centrado automáticos). El monitor redimensiona y centra la imagen para que llene la pantalla. Esta función es eficaz para aplicaciones de pantalla completa (Windows). No funciona perfectamente si la imagen de entrada no llena la pantalla (ej.: indicador de MS‑DOS).

La imagen está distorsionada o curvada. ¿Cómo corregirla?

Acceda al menú GEOM (geometría). Puede ajustar la rotación, el ensanchamiento de los lados, el desplazamiento lateral, el ancho superior y el desplazamiento superior. Use el mando de control para seleccionar la opción y ajustar hasta obtener una imagen rectilínea.

¿Cómo conectar un periférico USB al monitor?

El monitor sirve como hub USB. Conecte el ordenador al conector USB ascendente (cable USB incluido). Luego conecte sus periféricos (teclado, ratón, impresora) a los conectores USB descendentes. El monitor debe estar encendido (modo normal o ahorro de energía) para que el hub funcione. Instale los controladores USB si es necesario.

¿Por qué el indicador de alimentación parpadea en naranja?

Esto significa que el monitor está en modo de ahorro de energía (suspensión o suspensión profunda). El ordenador ha cortado la señal de video. Para reactivarlo, presione una tecla del teclado o mueva el ratón. Si el indicador permanece naranja fijo, el monitor está en suspensión profunda (< 1 W).

¿Cómo restaurar los colores por defecto si la imagen ha perdido brillo?

En el menú COLOR, seleccione el modo SIMPLE o sRGB, luego elija la opción RESTAURAR COLOR. Asegúrese de que el monitor haya funcionado durante al menos 30 minutos en modo normal (indicador verde). La pantalla se apaga brevemente durante la restauración (aproximadamente 2 segundos).

Los botones del monitor no responden. ¿Qué hacer?

El bloqueo de los controles puede estar activado. Vaya al menú OPCIÓN y ajuste BLOQUEO MENÚ en OFF. Si aparece el icono O al presionar un botón, el bloqueo está activo.

MANUAL DE USUARIO GDMFW900 SONY

Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

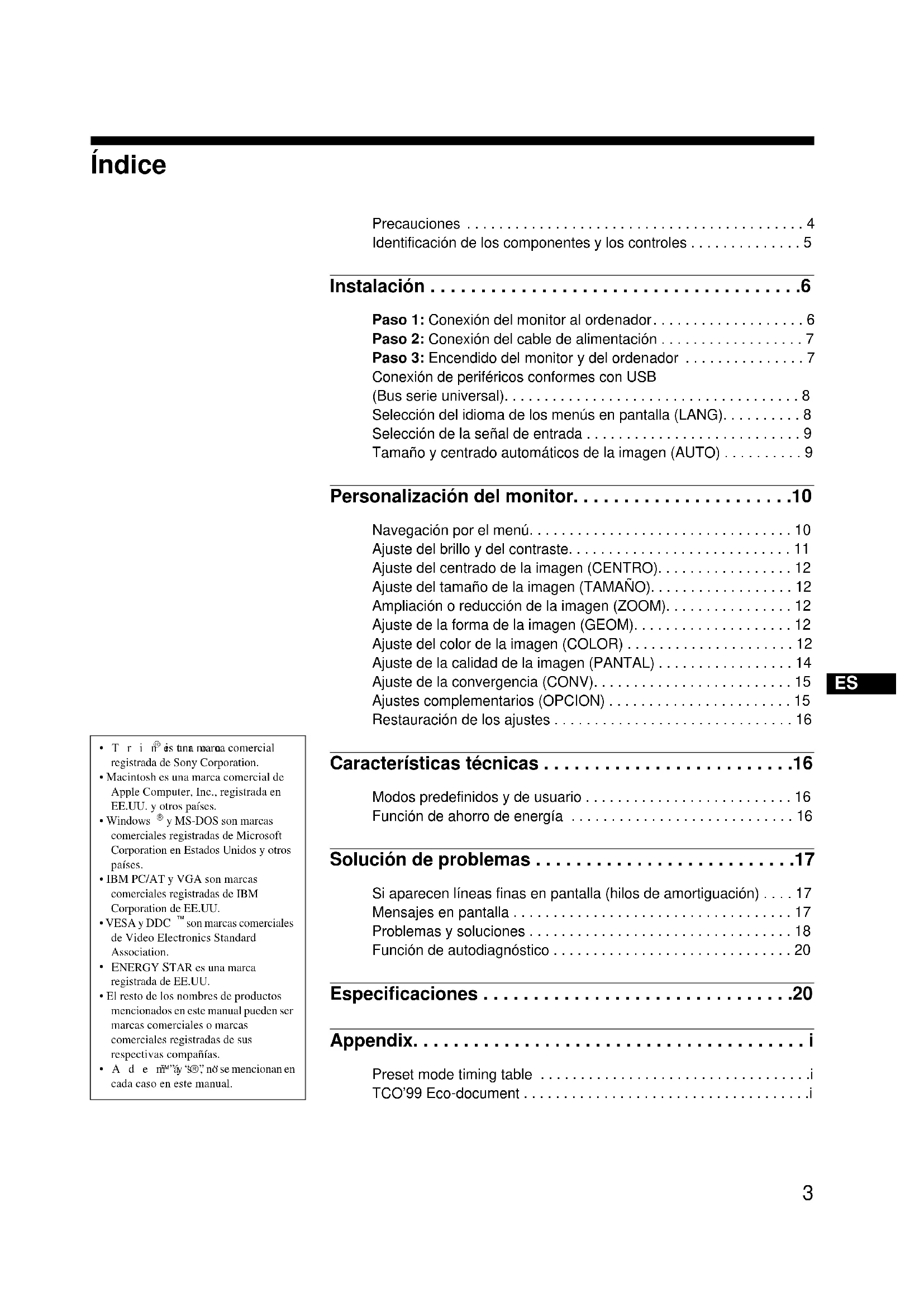

Identificación de los componentes y los controles 5

Instalación 6

Paso 1: Conexión del monitor al ordenador. 6

Paso 2: Conexión del cable de alimentación 7

Paso 3: Encendido del monitor y del ordenador 7

Conexión de periféricos conformes con USB (Bus serie universal). 8

Selección del idioma de los menús en pantalla (LANG). 8

Selección de la señal de entrada 9

Tamaño y centrado automáticos de la imagen (AUTO) 9

Personalización del monitor. 10

Navegación por el menú. 10

Ajuste del brillo y del contraste. 11

Ajuste del centrado de la imagen (CENTRO). 12

Ajuste del tamaño de la imagen (TAMAÑO). 12

Ampliación o reducción de la imagen (ZOOM). 12

Ajuste de la forma de la imagen (GEOM). 12

Ajuste del color de la imagen (COLOR). 12

Ajuste de la calidad de la imagen (PANTALLA). 14

Ajuste de la convergencia (CONV). 15

Ajustes complementarios (OPCIÓN). 15

Restauración de los ajustes. 16

Características técnicas. 16

Modos predefinidos y de usuario. 16

Función de ahorro de energía. 16

Solución de problemas. 17

Si aparecen líneas finas en pantalla (hilos de amortiguación)... 17

Mensajes en pantalla. 17

Problemas y soluciones. 18

Función de autodiagnóstico 20

Especificaciones 20

Apéndice.

1. Tabla de tiempos de modos preestablecidos

Documento ecológico TCO'99.

Precauciones

Advertencia sobre las conexiones de alimentación

• Utilice el cable de alimentación suministrado. Si aplica otro tipo de cable, asegúrese de que sea compatible con el suministro de alimentación local.

Para los pacientes en el Reino Unido

Si utiliza el monitor en el Reino Unido, asegúrese de utilizar el cable de alimentación suministrado para dicho país.

Ejemplo de tipo de enchufe

Para los usuarios en EE.UU.

Si no utiliza el cable apropiado, este monitor no cumplirá con las normas obligatorias de la FCC.

Ejemplo de tipos de enchufes

para 100 a 120 V CA

para 200 a 240 V CA

• Antes de desconectar el cable de alimentación, espere al menos 30 segundos antes de desactivar la alimentación para que se descargue la electricidad estática de la superficie de la pantalla.
• Una vez activada la alimentación, la pantalla se desmagnetiza durante unos 3 segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos y cintas magnéticas situados cerca del monitor. Asegúrese de mantener discos, cintas y equipos de grabación magnéticos alejados del monitor.

El equipo debe instalarse cerca de una toma de fácil acceso.

Instalación

No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) ni cerca de materiales (cortinas, tapices, etc.) que puedan bloquear los orificios de ventilación, ni cerca de fuentes de calor, como radiadores o conductos de aire caliente, ni en lugares expuestos a la luz solar directa
• en lugares sujetos a cambios bruscos de temperatura
• en lugares sujetos a golpes o vibraciones mecánicas
• sobre superficies inestables
• cerca de equipos que generen magnetismo, como transformadores o líneas eléctricas de alta tensión
• sobre o cerca de una superficie metálica con energía eléctrica

Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido limpiador de cristales, no emplee ningún tipo de producto de limpieza que contenga soluciones antiestáticas o aditivos similares, ya que podría rayar la superficie de la pantalla.
• No frote, toque ni manipule la superficie de la pantalla con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

Transporte

Cuando transporte este monitor para su reparación o traslado, utilice la caja y los materiales de embalaje originales.

No agarre nunca el stick de control cuando transporte el monitor.

Stick de control

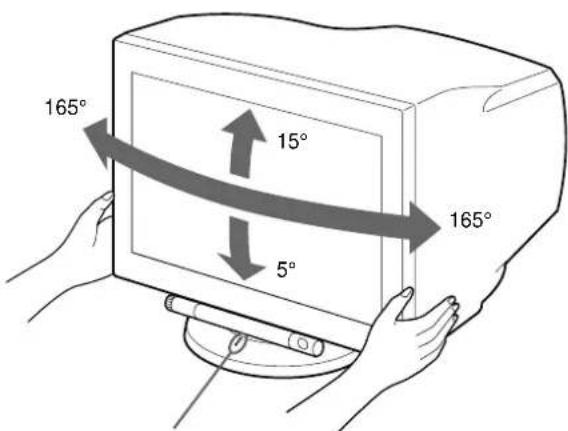

Uso del soporte basculante giratorio

Este monitor se puede ajustar en los ángulos mostrados a continuación. Para encontrar el centro del radio de giro del monitor, alinee el centro de la pantalla de dicho monitor con los puntos del centroide del soporte.

Agarre el monitor por su parte inferior con las dos manos cuando lo gire horizontal o verticalmente.

Puntos de centroide

Identificación de los componentes y los controles

Consulte las páginas indicadas entre paréntesis para obtener más información.

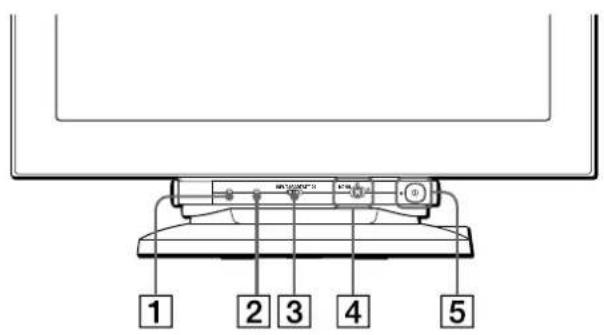

Parte frontal

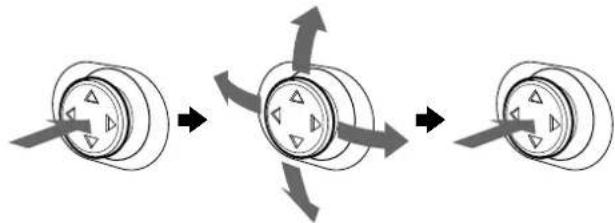

Para utilizar el stick de control

Este monitor dispone de un stick de control basculante con forma cilíndrica. Para utilizar los controles, gire el mando del lado izquierdo hacia abajo para exponer los botones de control. Si no necesita los botones de control, gire el mando hacia arriba para ocultarlos.

Este botón recupera los valores de fábrica.

2 Botón ASC (tamaño y centro automáticos) (página 9)

Este botón ajusta automáticamente el tamaño y el centro de la imagen.

3 Interruptor INPUT (de entrada) (página 9)

Este interruptor selecciona la señal de entrada de video HD15 o BNC.

El joystick se utiliza para abrir el menú y para realizar ajustes en el monitor, incluido el brillo y el contraste.

5 Interruptor e indicador ① (alimentación) (páginas 7, 16, 20)

Este botón enciende y apaga el monitor. El indicador de alimentación se ilumina en verde cuando el monitor está encendido, y parpadea en verde y en naranja, o se ilumina en naranja cuando dicho monitor se encuentra en el modo de ahorro de energía.

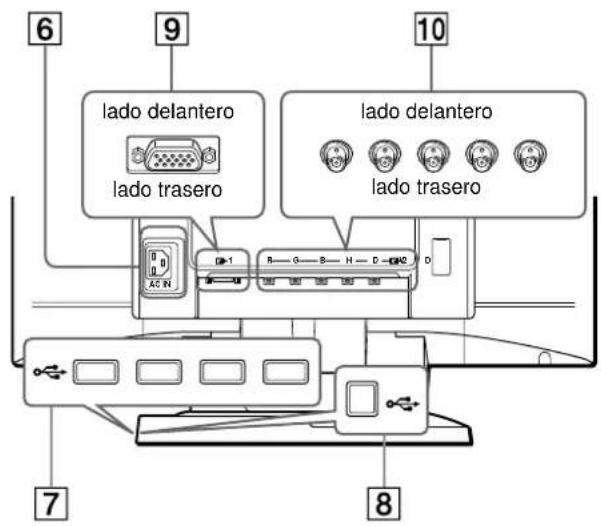

Parte posterior

6 Conector AC IN (página 7)

Este conector proporciona alimentación de CA al monitor.

7 Conectores de flujo de entrada USB (bus serie universal) (página 8)

Utilice estos conectores para conectar los dispositivos periféricos USB al monitor.

8 Conector de flujo de salida USB (bus serie universal) (página 8)

Conecte este conector para conectar el monitor a un ordenador compatible con USB.

9 Conector 1 de entrada de video (HD15) (página 6)

Este conector introduce las señales de video RVA (0,700 Vp-p, positivas) y de sincronización.

Terminal n°	Señal
1	Roja
2	Verde (Sincronización compuesta en verde)
3	Azul
4	Identificación (Masa)
5	Masa DDC*
6	Masa roja
7	Masa verde

Terminal n°	Señal
8	Masa azul
9	DDC+5V*
10	Masa
11	Identificación (Masa)
12	Datas bidirectionalles (SDA)*
13	Sincronización H.
14	Sincronización V.
15	Rcloj dc datos (SCL)*

• DDC (Display Data Channel) es un estándar de VESA.

10 Conector 2 de entrada de video (BNC) (página 6)

Este conector introduce las señales de video RVA (0,700 Vp-p, positivas) y las de sincronización.

Instalación

Antes de utilizar el monitor, compruebe que ha recibido los siguientes accesorios:

Cable de alimentación (1) - Cable de señal de video (1) - Cable USB (1) - Adaptador Power Mac G3/G4 exclusivo (1) - Tarjeta de garantía (1) - Notas sobre la limpieza de la superficie de la pantalla (1) - Este manual de instrucciones (1)

Paso 1: Conexión del monitor al ordenador

Apague el monitor y el ordenador antes de realizar la conexión.

Notas

• No toque los terminales del conector del cable de señal de video, ya que dichos terminales podrían doblarse.
• Cuando conecte el cable de señal de video, compruebe la alineación del conector. No fuerce el conector en el sentido incorrecto, ya que los terminales podrían doblarse.

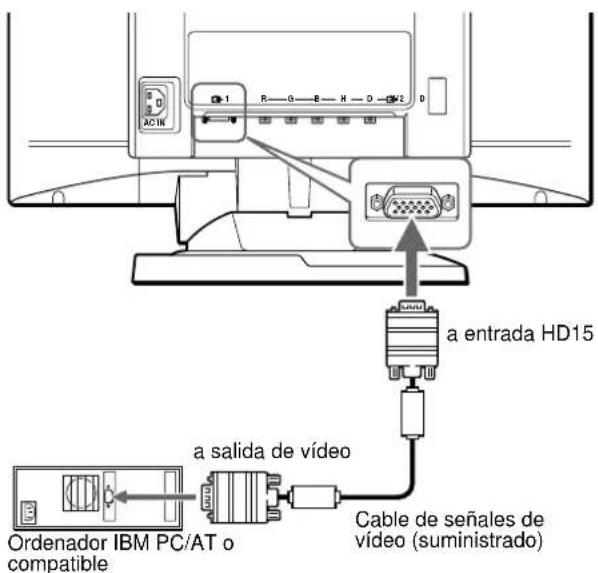

Conexión a un ordenador IBM PC/AT o compatible

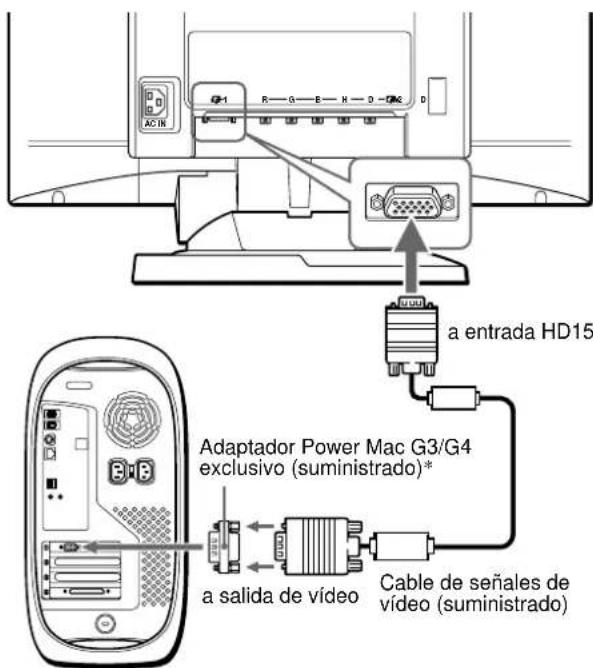

Utilice el adaptador Power Mac G3/G4 exclusivo suministrado.

Power Mac G3/G4

• Conecte el adaptador suministrado al ordenador antes de conectar el cable. Este adaptador es compatible solamente con ordenadores Power Mac G3/G4 que tengan 3 filas de terminales. Si lo conecta a otra versión de ordenador de la serie Macintosh que tiene 2 filas de terminales, necesitará un adaptador diferente (no suministrado).

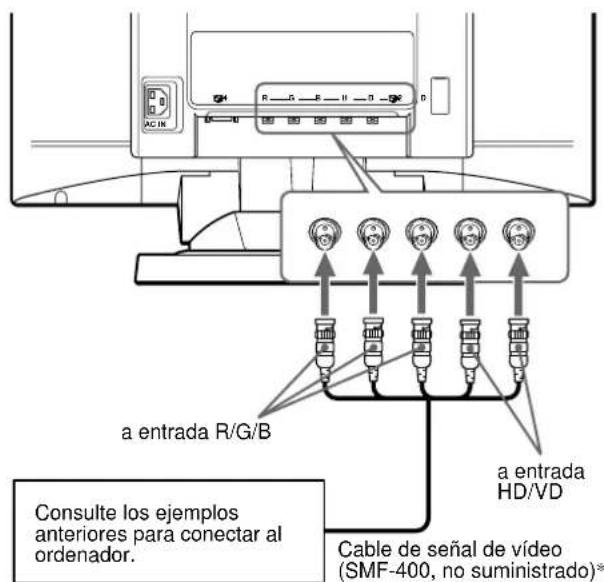

Conexión a los cinco conectores BNC

• Conecte los cables de izquierda a derecha en el siguiente orden: Rojo-Verde-Azul-HD-VD.

Nota

La característica Plug & Play (DDC) no se aplica a los cinco conectores BNC. Si desea utilizar dicha característica, conecte el ordenador al conector con el cable de vídeo suministrado.

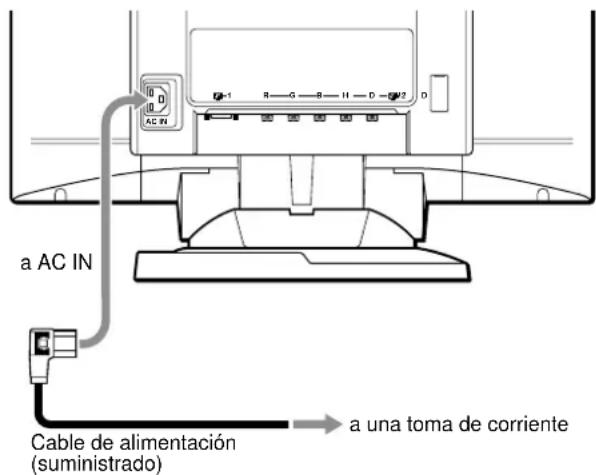

Paso 2: Conexión del cable de alimentación

Con el monitor y el ordenador apagados, primero conecte el cable de alimentación al monitor y, a continuación, a una toma de corriente.

Paso 3: Encendido del monitor y del ordenador

Primero encienda el monitor y, a continuación, el ordenador.

Si fuese necesario, utilice los controles del monitor para ajustar la imagen.

Si las imágenes no aparecen en pantalla

• Compruebe que el monitor está correctamente conectado al ordenador.

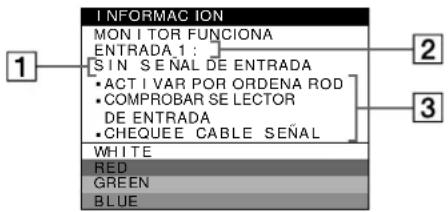

• Si SIN SEÑAL DE ENTRADA aparece en la pantalla, cambie la señal de entrada (página 9), y compruebe que la tarjeta gráfica del ordenador está completamente insertada en la ranura de bus correcta.

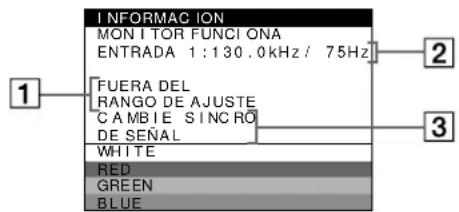

• Si sustituye un monitor antiguo por este modelo y el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre entre 30 - 121 kHz y la vertical entre 48 - 160 Hz.
• Si realiza la conexión a un Power Mac G4 con el cable de vídeo HD15, es posible que las imágenes de las señales de entrada con relación de aspecto de 16:10 o 16:9 no aparezcan. Si esto ocurre, vuelva a realizar la conexión al Power Mac G4 con un cable de vídeo BNC. A continuación, reinicie el Power Mac G4.

Para obtener más información sobre los temas en pantalla, consulte "Problemas y soluciones" en la página 18.

Instalación en distintos sistemas operativos (OS)

Este monitor cumple con el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenador.

Si conecta el monitor al PC y, a continuación, inicia este por primera vez, es posible que el asistente de instalación aparezca en pantalla. Haga clic en "Next" varias veces, según las instrucciones del asistente, hasta que el monitor Plug & Play se seleccione automáticamente para que pueda usar este monitor.

Si el PC/tarjeta gráfica presenta problemas de comunicación con este monitor, descargue el controlador específico de la página web del fabricante del sistema operativo.

Para los sistemas que utilicen Windows NT4.0

En la instalación del monitor en Windows NT4.0 no se usa el controlador de pantalla. Consulte el manual de instrucciones de Windows NT4.0 para obtener información detallada sobre el ajuste de la resolución, frecuencia de barrido y número de colores.

Conexión de periféricos conformes con USB (Bus serie universal)

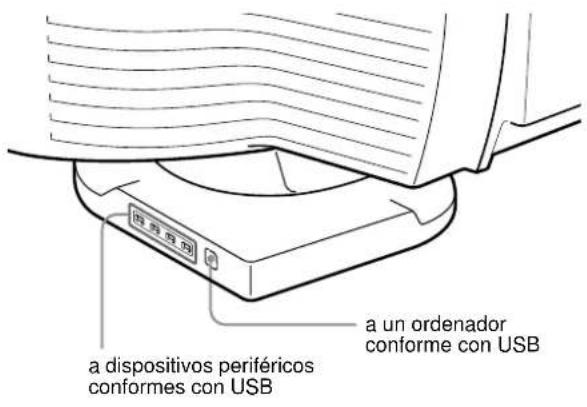

El monitor dispone de un conector USB de flujo de salida y de cuatro de flujo de entrada. Permiten conectar rápida y fácilmente dispositivos periféricos conformes con USB (como teclados, ratones, impresoras y escáneres) al ordenador con un cable USB estandarizado.

Para emplear el monitor como hub para los dispositivos periféricos, conecte los USB como se ilustra a continuación.

1 Encienda el monitor y el ordenador. 2 Conecte el ordenador al conector de flujo de salida cuadrado con el cable USB suministrado.

Para los sistemas que utilicen Windows

Si aparece un mensaje, siga las instrucciones en pantalla y seleccione Generic USB Hub como ajuste por defecto.

3 Conecte los dispositivos periféricos conformes con USB a los conectores USB de flujo de entrada rectangulares.

Notas

• No todos los ordenadores y/o sistemas operativos admiten las configuraciones USB. Consulte el manual de instrucciones del ordenador para averiguar si puede conectar dispositivos USB.
• En la mayoría de los casos, es preciso instalar software de controlador USB en el ordenador central. Consulte el manual de instrucciones del dispositivo periférico para más información.
• El monitor funciona como hub USB siempre que se encuentre encendido o en modo de ahorro de energía.
• Si conecta un teclado o un ratón a los conectores USB y después arranca el ordenador por primera vez, los dispositivos periféricos pueden no funcionar. Primero conecte el teclado y el ratón directamente al ordenador e instale los dispositivos conformes con USB. Después conéctelos a este monitor.

Selección del idioma de los menús en pantalla (LANG)

Los idiomas disponibles para los menús en pantalla son inglés, francés, alemán, español, italiano, holandés, sueco, ruso y japonés. El ajuste por omisión es el idioma inglés.

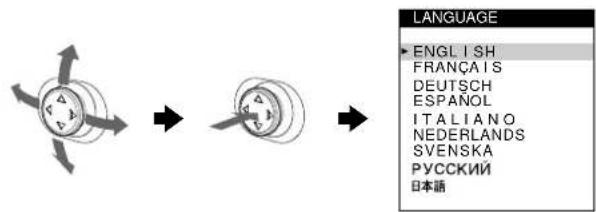

1 Pulse el joystick.

Consulte la página 11 para obtener más información sobre el empleo del joystick.

2 Desplace el joystick para resaltar y vuelva a pulsar dicho joystick.

3 Desplace el joystick hacia arriba o abajo para seleccionar un idioma y vuelva a pulsar dicho joystick.

• ENGLISH: Inglés FRANÇAIS: Francés
• DEUTSCH: Alemán
• ESPAÑOL ITALIANO: Italiano NEDERLANDS: Holandés SVENSKA: Sueco
• PUCCKN: ：中

Para cerrar el menú

Pulse el joystick una vez para recuperar el menú principal, y dos veces para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

Para restaurar el idioma inglés

Pulse el botón RESET cuando el menú LANGUAGE se muestre en pantalla.

Selección de la señal de entrada

Es posible conectar dos ordenadores a este monitor utilizando los conectores de entrada de video 1 (HD15) y 2 (BNC). Para conmutar entre los dos ordenadores, utilice el interruptor INPUT.

Desplace el interruptor INPUT.

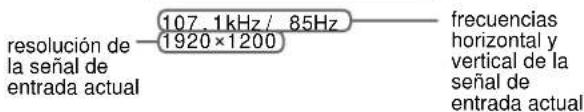

El conector actualmente seleccionado ("INPUT 1": HD15 o "INPUT 2": BNC) aparece en pantalla durante unos segundos.

Nota

Si el conector seleccionado no recibe ninguna señal, la pantalla mostrará el mensaje SIN SEÑAL DE ENTRADA. Transcurridos unos momentos, el monitor entra en el modo de ahorro de energía. Si esto ocurre, cambie a otro conector.

Tamaño y centrado automáticos de la imagen (AUTO)

Es posible ajustar fácilmente la imagen para que llene la pantalla mediante la pulsación del botón ASC (de tamaño y centrado automáticos).

Pulse el botón ASC.

La imagen llenará la pantalla automáticamente.

Notas

- Este método está destinado para utilizarse con un ordenador que emplee Windows o un software de interfaz gráfico de usuario similar que proporcione imágenes en pantalla completa. Puede no funcionar correctamente si el color de fondo es oscuro o si la imagen de entrada no llena la pantalla hasta los bordes (como un indicativo del MS-DOS). - La imagen llenará la pantalla hasta los bordes solamente si la relación de aspecto de dicha imagen es de 16:10. Las imágenes con una relación de aspecto distinta de 16:10 se mostrarán con su resolución real y no llenarán la pantalla hasta los bordes. - La imagen ajustada se mueve durante unos segundos mientras se realiza esta función. Esto no es un fallo de funcionamiento.

Personalización del monitor

Es posible realizar diversos ajustes del monitor mediante el menú en pantalla.

Navegación por el menú

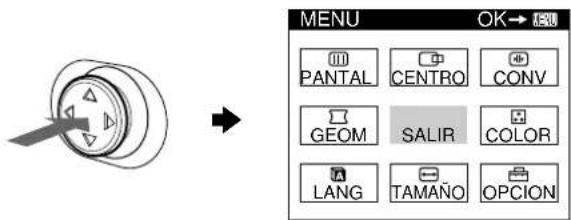

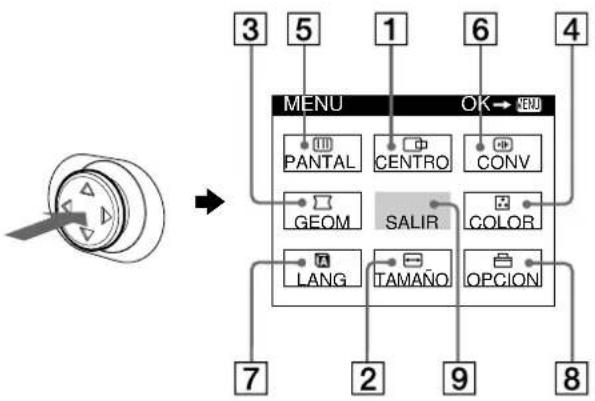

Pulse el joystick para que aparezca el MENÚ principal en la pantalla. Consulte la página 11 para obtener más información sobre el empleo del joystick.

Utilice el joystick para seleccionar uno de los siguientes menús.

CENTRO (página 12)

Seleccione el menú CENTRO para ajustar el centrado o el zoom de la imagen.

TAMAÑO (página 12)

Seleccione el menú TAMAÑO para ajustar el tiempo o el zoom de la imagen.

GEOM (página 12)

Seleccione el menú GEOM para ajustar la rotación y forma de la imagen.

COLOR (página 12)

Seleccione el menú COLOR para ajustar la temperatura del color de la imagen. Puede utilizarlo para hacer coincidir los colores del monitor con los de una imagen impresa.

PANTALLA (página 14)

Seleccione el menú PANTALLA para ajustar la calidad de la imagen. Es posible ajustar la pureza y el efecto de cancelación del muaré.

6 CONV (página 15)

Seleccione el menú CONV para ajustar la convergencia horizontal y vertical de la imagen.

7 LANG (página 8)

Seleccione el menú LANG para elegir el idioma de los menús en pantalla.

8 OPCION (página 15)

Seleccione el menú OPCION para ajustar las opciones del monitor. Estas incluyen:

• la desmagnetización de la pantalla
• el cambio de la posición del menú en pantalla
• el bloqueo de los controles

9 SALIR

Seleccione SALIR para cerrar el menú.

Visualización de la señal de entrada actual

Las frecuencias horizontal y vertical de la señal de entrada actual aparecen en el menú principal. Si la señal se corresponde con uno de los modos predefinidos en fábrica de este monitor, también aparecerá la resolución.

Nota

En algunos casos, aunque la relación de aspecto de la señal de entrada actual sea de 4:3 o 5:4, la resolución posible aparecerá con una relación de aspecto de 16:10 o 16:9.

■ Uso del joystick

1 Muestre el MENU principal y seleccione el menú que desee ajustar.

Pulse el joystick una vez para que aparezca el MENU principal. A continuación, desplace el joystick hacia arriba, abajo, izquierda o derecha para resaltar el menú deseado. Pulse el joystick para seleccionar la dirección de menús.

2 Ajuste el menú.

Desplace el joystick hacia arriba, abajo, izquierda o derecha para realizar el ajuste.

3 Cierre el menú.

Pulse el joystick una vez para volver al menú principal, y dos veces para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

■ Restauración de los ajustes

Pulse el botón RESET. Consulta la página 16 para obtener más información sobre la restauración de los ajustes.

Ajuste del brillo y del contraste

Los ajustes de brillo y contraste se realizan mediante un menú de BRILLO/CONTRASTE independiente.

Estos ajustes se almacenan en la memoria para las señales precedentes del conductor de entrada actualmente seleccionado.

1 Desplace el joystick en cualquier dirección. El menú de BRILLO/CONTRASTE aparece en pantalla.

2 Desplace el joystick hacia arriba o abajo para ajustar el brillo (y hacia la izquierda o la derecha para ajustar el contraste).

Si selecciona el modo sRGB en el menú COLOR

Compruebe que los valores de brillo y contraste están ajustados respectivamente en los nombres que van a ajustarse en el modo sRGB y en el menú BRILLO/CONTRASTE. En caso contrario, pulse el botón RESET (durante menos de 2 segundos).

Valores que se ajustan en el modo sRGB

Para obtener más información sobre el empleo del modo sRGB, consulte “Ajuste del color de la imagen (COLOR)” en la página 12.

El menú desaparece automáticamente transcurridos unos 3 segundos.

Ajuste del centro de la imagen (CENTRO)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el joystick.

El MENÚ principal aparece en pantalla.

2 Desplace el joystick para resaltar CENTRO y pulse el joystick.

El menú TAMAÑO/CENTRO aparece en pantalla.

3 En primer lugar, suba o baje el joystick a fin de seleccionar para realizar el ajuste horizontal, o para realizar el ajuste vertical. A continuación, desplace el joystick a la derecha o a la izquierda para ajustar el centrado.

Ajuste del tamaño de la imagen (TAMAÑO)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el joystick.

El MENÚ principal aparece en pantalla.

2 Desplace el joystick para ajustar el tamaño y vuelva a pulsar el joystick.

El menú TAMAÑO/CENTRO aparece en pantalla.

3 En primer lugar, suba o baje el joystick a fin de seleccionar para realizar el ajuste horizontal, o para realizar el ajuste vertical. A continuación, desplace el joystick a la derecha o a la izquierda para ajustar el tiempo.

Ampliación o reducción de la imagen (ZOOM)

Este ajuste se almacena en la memoria para la señal de entrada actual.

1 Pulse el joystick.

El menú principal aparece en pantalla.

2 Desplace el joystick para resaltar TAMAÑO o CENTRO y vuelva a pulsar el joystick.

El menú TAMAÑO/CENTRO aparece en pantalla.

3 Suba o baje el joystick para seleccionar

(zoom), y desplace el joystick a la izquierda o a la derecha para aumentar o reducir la imagen.

Nota

El ajuste se detiene cuando el tamaño horizontal o el vertical alcanza su valor máximo o mínimo.

Ajuste de la forma de la imagen (GEOM)

El ajuste (rotación) se almacena en la memoria para todas las señales de entrada. El resto de ajustes se almacenan en la memoria para la señal de entrada actual.

1 Pulse el joystick.

El MENU principal aparece en pantalla.

2 Desplace el joystick para resaltar GEOM y vuelva a pulsar el joystick.

El menu GEOMETRIA aparece en pantalla.

3 Primero, guíe el joystick arriba o abajo para seleccionar el elemento de ajuste que desee. A continuación, desplace el joystick a la derecha o a la izquierda para realizar el ajuste.

Selección Para
○	girar laImagen
○	expandir o contraer los lados de laImagen
○	desplazar los lados de laImagen hacer la izquierda o la derecha
○	ajustar la anchura de laImagen en la parte superior de la pantalla
○	desplazar laImagen hacía la izquierda o la derecha en la parte superior de la pantalla

Ajuste del color de la imagen (COLOR)

Los ajustes de COLOR permiten ajustar la temperatura del color de la imagen mediante la modificación del nivel de color del camino de color blanco. Los colores aparecen con un tono rojizo si la temperatura es baja, y azulado si esta es alta. Este ajuste resulta útil para hacer coincidir el color del monitor con los colores de una imagen impresa.

1 Pulse el joystick.

El MENU principal aparece en pantalla.

2 Desplace el joystick para resaltar COLOR y vuelva a pulsar el joystick.

El menu COLOR aparece en pantalla.

3 Desplace el joystick a la derecha o a la izquierda para seleccionar el modo de ajuste.

Hay tres temas de modo de ajuste: FACIL, EXPERTO y sRGB.

Ajuste el modo seleccionado según las instrucciones de la página siguiente.

Es posible ajustar la temperatura del color en el modo FACIL o EXPERTO para cada uno de los conectores de entrada de video.

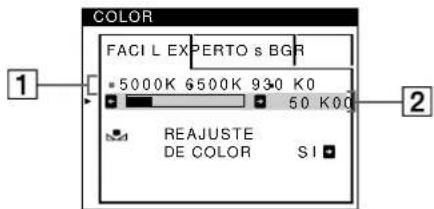

■Modo FÁCIL

En el modo FÁCIL, puede realizar el ajuste básico de la temperatura del color cambiando las tres temperaturas predefinidas: 5000K, 6500K o 9300K.

1 Mueva el joystick arriba o abajo para seleccionar la fila 1 de temperatura de color. A continuación, desplace el joystick a la derecha o a la izquierda para seleccionar una temperatura de color.

Las temperaturas del color predefinidas son 5000K, 6500K y 9300K. El ajuste de fábrica es 9300K. El tono del color blanco cambiará de azulado a rojizo al disminuir la temperatura hasta 6500K y 5000K.

2 Si es necesario, afine con precisión la temperatura de color.

Mueva el joystick hacia arriba o abajo para seleccionar la fila 2 de temperatura de color. A continuación, desplace el joystick a la derecha o a la izquierda para afinar con precisión la temperatura de color.

Si ajusta la temperatura del color con precisión, los nuevos ajustes del color se almacenarán en la memoria para cada una de las tres temperaturas del color y la opción del menú en pantalla cambiará de la misma forma.

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

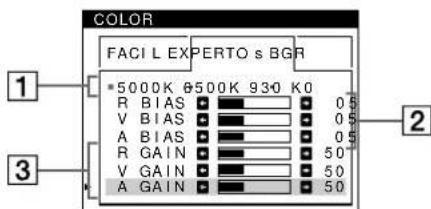

Modo EXPERTO

Es posible realizar ajustes adicionales en el color en mayor detalle seleccionando el modo EXPERTO.

1 Mueva el joystick arriba o abajo para seleccionar la fila 1 de temperatura de color. A continuación, desplace el joystick a la derecha o a la izquierda para seleccionar una temperatura de color.

2 Mueva el joystick arriba o abajo para seleccionar el elemento de ajuste 2. A continuación, desplace el joystick a la derecha o a la izquierda para ajustar el nivel de negro (BIAS).

De esta forma se ajustan las partes oscuras de la imagen.

3 Mueva el joystick arriba o abajo para seleccionar el elemento de ajuste 3. A continuación, desplace el joystick a la derecha o a la izquierda para ajustar el nivel de blanco (GAIN).

De esta forma se ajustan las partes luminosas de la imagen.

Es posible ajustar el componente R (rojo), V (verde), A (azul) de la señal de entrada al realizar cambios en las opciones [2] y [3].

Si ajusta la temperatura del color con precisión, los nuevos ajustes del color se almacenarán en la memoria para cada una de las tres temperaturas del color y la opción del menú en pantalla cambiará de la siguiente forma.

·[5000K]→| ·[6500K]→[ ] ·[9300K]→[ ]

Modo sRGB

El ajuste de color sRGB es un protocolo de espacio de color del sector estándar diseñado para correlacionar los colores mostrados e impresos de productos informáticos que cumplan con sRGB.

Para ajustar los colores en el perfil sRGB, basta con seleccionar el modo sRGB en el menú de COLOR.

Una vez seleccionado el modo sRGB, los valores de brillo ( ) y contraste ( ) se ajustan automáticamente en los valores que van a ajustarse en el modo sRGB.

Con el fin de visualizar los colores sRGB correctamente (γ = 2,2,6500K) , compruebe que:

• los valores de brillo (♀) y contraste (♂) están ajustados respectivamente en los valores mostrados en el menú BRILLO/CONTRASTE. En caso contrario, pulse el botón RESET (durante menos de 2 segundos). Para obtener información sobre cómo ajustar brillo y contraste, consulte "Ajuste del brillo y del contraste" en la página 11.
• los valores de color del ordenador están ajustados en el perfil sRGB.

Nota

El ordenador y otros productos conectados (como una impresora) deben admitir el modo sRGB.

(continúa)

Restauración del color mediante los modos FÁCIL o sRGB (función REAJUSTE DE COLOR)

Los colores de la mayoría de los monitores tienden a perder brillo gradualmente después de varios años de empleo. La función REAJUSTE DE COLOR de los modos FÁCIL y sRGB permite recuperar los niveles originales de fábrica del color.

1 Desplace el joystick a la derecha o a la izquierda para seleccionar el modo FÁCIL o sRGB.

2 En primer lugar, mueva el joystick arriba o abajo para seleccionar (BEAJUSTE DE COLOR). A continuación, desplace el joystick a la derecha.

La imagen desaparece cuando el color se restaura (aproximadamente 2 segundos). Una vez restaurado el color, la imagen vuelve a aparecer en pantalla.

Notas

• Antes de emplear esta función, el monitor debe encontrarse en el modo de funcionamiento normal (indicador de alimentación iluminado en verde) durante al menos 30 minutos. Si el monitor entra en el modo de ahorro de energía, deberá ajustar dicho monitor en el modo de funcionamiento normal y esperar unos 30 minutos para que esté preparado. Es posible que sea necesario definir los ajustes de ahorro de energía del ordenador para que el monitor se mantenga en el modo de funcionamiento normal durante 30 minutos completos. Si el monitor no está preparado, aparecerá el siguiente mensaje.

• El monitor puede perder gradualmente la capacidad para realizar esta función bajo el desgaste natural del tubo de imagen.

Ajuste de la calidad de la imagen (PANTALLA)

Los ajustes de PANTALLA permiten ajustar la calidad de la imagen controlando el muaré y la pureza.

• Si el color es irregular en las esquinas de la pantalla, ajuste la pureza.
• Si aparecen patrones elípticos u ondulados en pantalla, cancele el muaré.

Los ajustes de ELIMINAR MUARÉ y AJUSTE MUARÉ se almacenan en la memoria para la señal de entrada actual. Los demás ajustes se almacenan en la memoria para todas las señales de entrada.

1 Pulse el joystick.

El MENÚ principal aparece en pantalla.

2 Desplace el joystick para resaltar PANTALLA y pulse el joystick.

El menú PANTALLA aparece en pantalla.

3 Primero, guía el joystick arriba o abajo para seleccionar el elemento de ajuste que desee. A continuación, desplace el joystick a la derecha o a la izquierda para realizar el ajuste.

Selección	Para
PUREZA	reducir al menor lo las irregularidades del color del ángulo superior izquierdo de la pantalla.
PUREZA	reducir al menor lo las irregularidades del color del ángulo superior derecho de la pantalla.
PUREZA	reducir al menor lo las irregularidades del color del ángulo inferior izquierdo de la!");
PUREZA	reducir al menor lo las irregularidades del color del ángulo inferior derecho de la!");
ELIMINAR MUARE*	activar (SI) o desactivar (NO) la funciona de cancelación de muaré. (AJUSTE MUARE) aparece en el móvil al selecciónar SI.
AJUSTE MUARE	ajustar el grado de cancelación de muaré hasta que este se incluye al menor.

• El muaré es un tipo de interferencia natural que produce líneas suaves y onduladas en la pantalla. Puede aparecer debido a la interferencia entre el patrón de la imagen en pantalla y el de paso de fósforo del monitor.

Ejemplo de muaré

Nota

Es posible que la imagen se aprecie con borrosidad si

ELIMINAR MUARÉ se ajusta en SÍ.

Ajuste de la convergencia (CONV)

Los ajustes de CONV permiten mejorar la calidad de la imagen mediante el control de la convergencia. Esta se refiere al alineamiento de las señales de color rojo, verde y azul.

Si se aprecian sombras rojas o azules alrededor de las letras o de las líneas, ajuste la convergencia.

Estos ajustes se almacenan en la memoria para todas las señales de entrada.

1 Pulse el joystick.

El menú principal aparece en pantalla.

2 Desplace el joystick para resaltar CONV y vuelva a pulsar el joystick. El menú CONVERGENCIA aparece en pantalla. 3 Primero, guía el joystick arriba o abajo para seleccionar el elemento de ajuste que desee. A continuación, desplace el joystick a la derecha o a la izquierda para realizar el ajuste.

Selección Para
‡‡	que las sombras rojas o azules se desplacen en sentido horizontal
‡‡	que las sombras rojas o azules se desplacen en sentido vertical
‡‡ TOP CONVER V SUP	que las sombras rojas o azules de la parte superior de la pantalla se desplacen en sentido vertical
‡‡ BOT CONVER V INF	que las sombras rojas o azules de la parte inferior de la pantalla se desplacen en sentido vertical

Ajustes complementarios (OPCIÓN)

Es posible desmagnetizar el monitor, cambiar la posición del menú y bloquear los controles manualmente.

1 Pulse el joystick.

El menú principal aparece en pantalla.

2 Desplace el joystick para resaltar y pulse el joystick.

El menú OPCIÓN aparece en pantalla.

3 Mueva el joystick arriba o abajo para seleccionar el elemento de ajuste que desee.

Ajuste la opción seleccionada de acuerdo con las siguientes instrucciones.

Desmagnetización de la pantalla

El monitor se desmagnetiza automáticamente al activar la alimentación.

Para desmagnetizar el monitor manualmente, primero desplace el joystick arriba o abajo a fin de seleccionar (DESMAGNET). A continuación, desplace el joystick a la derecha.

La pantalla se desmagnetiza durante unos 3 segundos. Si es preciso aplicar un segundo ciclo de desmagnetización, espere al menos 20 minutos antes de aplicarlo para obtener los mejores resultados posibles.

- Cambio de la posición del menú

Cambie la posición del menú si bloquea la imagen en pantalla. Para alterar la posición en pantalla del menú, primero desplace el joystick arriba o abajo para seleccionar

(POSICIÓN MENÚ H) como ajuste horizontal o (POSICIÓN MENÚ V) como ajuste vertical. A continuación, mueva el joystick a la derecha o a la izquierda para desplazar el menú en pantalla.

■ Bloqueo de los controles

Para proteger los datos de ajuste mediante el bloqueo de los controles, mueva el joystick arriba o abajo para seleccionar (BLOQUEO DE AJUSTES). A

continuación, desplace el joystick a la derecha para seleccionar SI.

Sólo funcionarán el interruptor ① (alimentación), SALIR y

OM (BLOQUEO DE AJUSTES) del menú OPCIÓN. Si se seleccionan otros, la marca OM aparecerá en pantalla.

Para cancelar el bloqueo de los controles

Repita el procedimiento anterior y ajuste BLOQUEO DE

AJUSTES en NO.

Restauración de los ajustes

Este monitor dispone de los siguientes métodos de restauración. Utilice el botón RESET para restaurar los ajustes.

RESET

Restauración de una sola opción de ajuste

Emplee el joystick para seleccionar la opción de ajuste que desee restaurar, y pulse el botón RESET.

- Restauración de todos los datos de ajuste para la señal de entrada actual

Pulse el botón RESET cuando la pantalla no muestre ningún menú.

Tenga en cuenta que los siguientes ajustes no se restauran mediante este método:

idioma de los menús en pantalla (página 8) - modo de ajuste del menú COLOR (FÁCIL, EXPERTO, sRGB) (página 12) - posición de los menús en pantalla (página 15) - bloqueo de los controles (página 15)

- Restauración de todos los datos de ajuste para todas las señales de entrada

Pulse y mantenga pulsado el botón RESET durante más de 2 segundos.

Nota

El botón RESET no funciona si (BLOQUEO DE AJUSTES) está ajustado en SI.

Características avanzadas

Modos predefinidos y de usuario

Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente dicha señal con uno de los modos predefinidos en fábrica almacenados en la memoria para encontrar imágenes de alta calidad en el centro de la pantalla. (Consulte el Apéndice para ver la lista de los modos predefinidos en fábrica.) Con respecto a las señales de entrada que no se correspondan con ninguno de los modos predefinidos de fábrica, la Tecnología digital Multiscan de este monitor garantiza la presentación en pantalla de imágenes nítidas para cualquier sincronización dentro del margen de frecuencias del monitor (horizontal: 30 - 121kHz vertical: 48 - 160Hz) .Si la imagen se ajusta, los datos de ajuste se almacenan como modo de usuario y se recuperan automáticamente al recibirse la misma señal de entrada.

Nota para los usuarios de Windows

Para los sistemas de Windows, consulte el manual de la tarjeta gráfica o el programa de utilidades suministrado con la tarjeta gráfica y seleccione la frecuencia de barrido más alta disponible para maximizar el rendimiento del monitor.

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía establecidas por VESA, ENERGY STAR y NUTEK. Si el monitor se conecta a un ordenador o tarjeta gráfica de video conforme con DPMS (Display Power Management Signaling), dicho monitor reducirá automáticamente el consumo de energía en tres etapas como se muestra a continuación.

Modo de alimentación	Consumo de energia*	Indicador ① (alimentación)
funcioncimiento normal	≤170 W verde
1espera	≤15 W	alternación entre verde y naranja
2reposo (sleep)**	≤15 W alternación entre verde y naranja
3activo inactivo*** (deep sleep)**	≤1 W naranja
alimentación desactivada	0 W apagado

• Las cifras reflejan el consumo de energía cuando no hay ningún periférico compatible con USB conectado al monitor. "Sleep" y "deep sleep" son modos de ahorro de energía definidos por la Agencia de protección del medio ambiente (Environmental Protection Agency). * Cuando el ordenador entra en el modo de ahorro de energía, la señal de entrada se interrumpe y SIN SEÑAL DE ENTRADA aparece en pantalla antes de que el monitor entre en el modo activo inactivo. Después de unos segundos, el monitor entra en el modo de ahorro de energía.

Solución de problemas

Antes de ponerse en contacto con personal de servicios técnico, consulte esta sección.

Si aparecen líneas finas en pantalla (hilos de amortiguación)

Las líneas que se aprecian en pantalla, especialmente cuando el color de fondo es luminoso (normalmente blanco), son normales en los monitores Trinitron. No se trata de un fallo de funcionamiento. Son sombras de los hilos de amortiguación realizados para estabilizar la rejilla de apertura. La rejilla de apertura es el elemento esencial por el que el tubo de imagen Trinitron es único, permitiendo que la pantalla reciba más iluminación, por lo que las imágenes aparecen con más brillo y más detalle.

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla mostrará alguno de los siguientes mensajes.

Si aparece SIN SEÑAL DE ENTRADA en la línea 1

Esto indica que no se recibe señal del conector seleccionado.

2 Conector seleccionado

Este mensaje muestra qué conector se encuentra actualmente seleccionado (ENTRADA 1 o ENTRADA 2).

3 Soluciones

Es posible que uno o más de los siguientes mensajes aparezcan en pantalla.

• Si ACTIVAR POR ORDENADOR aparece en pantalla, pulse cualquier tecla del ordenador o mueva el ratón, y verifique que la tarjeta gráfica de dicho ordenador se ha encajado completamente en la ranura de bus correcta.
• Si el mensaje COMPROBAR SELECTOR DE ENTRADA aparece en pantalla, cambie la señal de entrada (página 9).
• Si el mensaje CHEQUEE CABLE SEÑAL aparece en pantalla, compruebe que el monitor está correctamente conectado al ordenador (página 6).

Si aparece FUERA DEL RANGO DE AJUSTE en la línea 1

Esto indica que las especificaciones del monitor no admiten la señal de entrada.

Conector seleccionado y las frecuencias de la señal de entrada actual

Este mensaje muestra qué conector se encuentra actualmente seleccionado (ENTRADA 1 o ENTRADA 2). Si el monitor reconoce las frecuencias de la señal de entrada actual, las frecuencias horizontal y vertical también aparecerán.

CAMBIE SINCRO DE SEÑAL aparece en pantalla. Si sustituye un monitor antiguo por este, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre entre 30 - 121 kHz y la vertical entre 48 - 160 Hz.

Para más información, consulte "Problemas y soluciones" en la página 18.

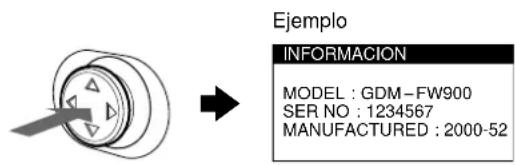

Visualización del nombre, número de serie y fecha de fabricación de este monitor.

Mientras el monitor recibe una señal de video, pulse y mantenga pulsado el joystick durante más de 5 segundos para que aparezca el cuadro de información de este monitor.

Si el problema persiste, póngase en contacto con un proveedor Sony autorizado y proporciónele la siguiente información.

• Nombre del modelo: GDM-FW900
• Número de serie
• Nombre y especificaciones del ordenador y de la tarjeta gráfica.

Problemas y soluciones

Si el problema lo causa el ordenador u otro equipo conectado, consulte el manual de instrucciones del equipo conectado. Utilice la función de autodiagnóstico (página 20) si las siguientes recomendaciones no aplican a solucionar el problema.

Problema Compruebe lo siguientes
Ausencia deImagen
Si el indicator ① (alimentacion) no está iluminado	·Compruebe que el cable de alimentacion está correctamente conectado. ·Compruebe que el interruptor ① (alimentacion) está en la posicion de “activado”.
Si el mensaje SIN SENAL DE ENTRADA aparece en pantalla, o si el indicator ① (alimentacion) está iluminado en naranja o alterna entre verde y naranja	·Compruebe que el cable de senal de video está correctamente conectado y que todos los enchufes estén firmamente insertados en las tomas (pagina 6). ·Compruebe que el ajuste del interruptor INPUT sea correcto (pagina 9). ·Compruebe que los terminales del conductor de entrada de video no estén doblados ni arrancados. ■Problemas causados por el ordinador u other equipo conectado ·El ordinador se incluye en el modo de averro de energia. Pulse cualquier tecla del teclado o mueva el ratón. ·Compruebe que la alimentacion del ordinador está activada. ·Compruebe que la tarjeta的女孩 está Completely insertada en la ranura bus adecuada.
Si el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla	■Problemas causados por el ordinador u other equipo conectado ·Compruebe que el margen de fecuencia de video se incluye bajo del especialido para el monitor. Si ha sustituido un monitor antigo por este,whelming a conectar el antigo y ajuste el margen de fecuencia de acuerdo con lovious. Horizontal: 30 - 121 kHz Vertical: 48 - 160 Hz
Si no aparece ningún mensaje y el indicator ① (alimentacion) se ilumina en verde o parpadea en naranja	·Utilice la funciona de autodiagnosticico (pagina 20).
Si utilizes Windows 95/98	·Si el PC/tarjeta的女孩 presente problemas de communicator con este monitor, descargue el controlador especialico de la pagina web de Microsoft Corporation.
Si utilizes un sistemas Macintosh	·Si realiza la connexion a un Power Mac G3/G4 queonga 3 filas de terminales, compruebe que el adaptor Power Mac G3/G4 exclusivo suministrado y el cable de senales de video estácorrectamente concectados (pagina 6). ·Si lo conecta a la other version de ordinador de la series Macintosh que tiene 2 filas de pines, necessitará un adaptorsimilaramente (no suministrado).
LaImagen parpadea, se ondula, oscila o aparece codificada	·Aísole y elimine las fuentes potencias de Campos electricos or magnéticos, como others monotoneres, impresoras láser, luces fluorescentes,televisores o ventiladores electricos. ·Aleje el monitor de lineas electricas o instale una protección magnética cerca del monitor. ·Enchufe el monitor en una toma de CA diferente,preferiblemente de(other circuito. ·Gire el monitor 90° hacía la izquierda o la derecha. ■Problemas causados por el ordinador u other equipo conectado ·Consulte el manual de la tarjeta的女孩 para Obtener información sobre el ajuste adecuado al monitor. ·Aseguirse de que este monitor accepts el modo的女孩 (VESA, Macintosh 21" Color, etc.) y lafecuencia de la senal de entrada (Appendix). Aquele lafecuencia se incluye Dentro del margen adecuado,algumas tarjetas的女孩s poder tener un impulso de sincronizaciondemasiado estrecho para que el monitor se sincruncice correctamente. ·Ajuste lafecuencia de barrido del ordinador (fecuencia vertical) para que laImagen presente la mayor calidad possible.
LaImagen aparece borrosa	·Ajuste el brillo y el contraste (pagina 11). ·Desmagnetice el monitor* (pagina 15). ·Si ELIMINAR MUARE estáactivada (SI),laImagen+puedeaparecerborrosa.Diminuya el efecto de cancelacion de muaró oajuste ELIMINAR MUARE en NO (pagina 14).
Aparecen imagenes fantasma	·No utilise cables prolongadores de video ni dispositivos de commutacion de video. ·Compruebe que todos los enchufes esténfirmamente insertado en sus tomas.
Problema Compruebe loisible
LaImagen aparece descentrada o con un時間 incorrecto	• Pulse el botón ASC (páginaa 9). • Ajuste el tiempo o el centro (páginaa 12). Tenga en cuenta que ciertoos modos de video no llenan la pantalla hasta los bordes.
Los bordes de laImagen aparecen curvos	• Ajuste la geometría (páginaa 12).
Se apprecian patrones ondulados o elípticos (muaré)	• Ajuste ELIMINAR MUARE en SI y ajuste el grado de cancelación de muaré hasta que este sea minimo (páginaa 14).■Problemas causados por el ordinador u other equipo connectado • Cambie el patron de escritorio.
El color no es uniforme	• Desmagnetice el monitor* (páginaa 15). Si colocao equipos que generen Campos magnéticos, como alavoces, circa del monitor, o si cambía la orientación del monitor, el color pueda perdor uniformidad. • Ajuste la pureza (páginaa 14).
El blanco no parece blanco	• Ajuste la temperatura del color (páginaa 12). • Compruebc que los cinco conducibles BNC estén conctadas en el orden correcto (páginaa 6).
Las letras y las lineas muestran sombras rojas o azules en los bordes	• Ajuste la convergencia (páginaa 15).
Los botones del monitor no funciona (Oparece en pantalla)	• Si la funciona de bloqueco de los controlles está ajustada en SI, ajustela en NO (páginaa 15).
La funciona REAJUSTE DE COLOR no seactiva	• Antes de emplear esta funciona, el monitor debe encontrarse en el modo de functionamento normal (indicador de alimentacion iluminado en verde) durante el menos 30 instantos. Para Obtener más informacion sobre elemploye de la funciona REAJUSTE DE COLOR, consulte lapellaa 14. • Defina los ajustes de ahora de energia del ordinador paramanter el monitor en el mode de functionamento normal duranteolestimado 30minutos. • El monitor能把perder gradualmente sucapacidad pararealizarthisfunciendebidaldel desgaste natural del tubo de imagen.
Los periféricos USB no funciona	• Compruebe que los connectores USB apropiadosesténfirmamente conctados(páginaa 8). • Compruebc que el interruptor①(alimentacion)scencencre en la posicióndeactivacion.■Problemas causados por el ordinador u other equipo connectado • Compruebc que se hayan encendido los dispositivos periféricosUSB que tengan fuentes de alimentacionindependientes. • Instale la ultima version delcontrolador del dispositivo en el ordinador. Póngase en contacto con el fabricante del dispositivo para Obtener másinformation sobre elcontrolador del dispositivo apropiado. • Si el teclado o el raton conforme con USB no funciona, conectelostdirectamente alordinador, reinicio este yrealice losambiostecnicos enlosajustes USB.A continuaciónvuela aconectarlecltado oelratonalmonitor. Si concenta un teclado ou un raton a losconnectores USB ydescuiesarrancaledirectorporprimera vez, losdispositivesperiféricopuennofunctionar. • Para los usarios queutilicenWindows 951. Hagaclcconelbotonderecho enMy Computery seleccionProperties.2. Hagaclcconla ficha Device Manager.DesplácesehaciaabaoyselectioneUniversalSerial Bus Controller.SinapareceUniversalSerial Bus Controller,esnecasaricoargarun disco USBcomplementario.Póngase encontacto conel fabricante del ordinador para Obtenermasimilarinformacion sobrecómoobtenerun disco USBcomplementario.3.Selectione Generic USB Device enla lista de controladores USB yhagaclicenProperties.4. Siaparenunamarca deverficación enla casillajuntoa“Disable in this hardwareprofile”,climine dichamarcia.5.HagclccnRefresh.
Se oye un zumbido inmediamente despuesedeactivar la alimentacion	• Se trateldel sonido producido por el ciclo de desmagnetizacion automática. Alactivar la alimentacion,el monitorse desmagnetizaautomáticaduring 3segundos.

• Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de funcionamiento.

Función de autodiagnóstico

Este monitor está equipado con una función de autodiagnóstico. Si el monitor o el ordenador presentan algún problema, la pantalla se pondrá en blanco y el indicador (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador (alimentación) está iluminado en naranja, significa que el ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

Indicador ① (alimentación)

Si el indicador ① (alimentación) está iluminado en verde

1. Desconecte los enchufes de los conectores 1 y 2 de entrada de video, o apague los ordenadores conectados. 2. Pulse el botón (alimentación) dos veces para apagar el monitor y, a continuación, encenderlo. 3. Desplace el joystick hacia la derecha durante 2 segundos antes de que el monitor entre en el modo de ahorro de energía.

Si aparecen las cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de video y compruebe el estado del ordenador u ordenadores.

Si las barras de color no aparecen, significa que hay un fallo potencial del monitor. Informe al proveedor Sony autorizado del estado del monitor.

■ Si el indicador ① (alimentación) parpadea en naranja

Pulse el botón (alimentación) dos veces para apagar el monitor y, a continuación, encenderlo.

Si el indicador ① (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador ① (alimentación) sigue parpadeando, significa que hay un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranja del indicador ① (alimentación) e informe al proveedor Sony autorizado sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie de dicho monitor. Igualmente, tome nota del fabricante y del modelo del ordenador y de la tarjeta gráfica.

Especificaciones

TRC Paso de la rejilla de aperture de 0,23 - 0,27 mm 24 pulgadas, medida diagonal 90 grados de deflexión FD Trinitron
Tamanfo deImagen visualizable
	Aprox. 482,1 · 308,2 mm (an/al) (19 · 121/4 pulgadas) Imagen de visualización de 19,8"
Resolución	Máxima (16:10) Horizontal: 2304+puntos Vertical: 1440+líneas Máxima (4:3) Horizontal: 2048+puntos Vertical: 1536+líneas Recomendada (16:10) Horizontal: 1920+puntos Vertical: 1200+líneas

Niveles de senal de entrada
	Señal de video
	RVA analógica: 0,700 Vp-p
	(positiva), 75 Ω
	Señal SYNC
	Sincronización H/V分开ada o compuesta: TTL 2 kΩ, Sin polaridad Sincronización en verde: 0,3 Vp-p (ncgativa)
Área de imagen estándar 16:10
	Aprox. 474 · 296 mm (an/al)
	(183/4 · 113/4 pulgadas)
	4:3
	Aprox. 395 · 296 mm (an/al)
	(155/8 · 113/4 pulgadas)
	5:4
	Aprox. 370 · 296 mm (an/al)
	(145/8 · 113/4 pulgadas)
Frecuencia de deflexión*	Horizontal: 30 - 121 kHz
	Vertical: 48 - 160 Hz
Corriente/tensión de entrada de CA
	100 a 240 V, 50/60 Hz, 2,2-1,2 A
Consumo de energia Aprox.	170 W (sin dispositivos USB conectados)
Temperatura de funcionaiento
	10°C a 40°C
Dimensiones	Aprox. 571,5 · 500 · 522,5 mm (an/al/prf)
	(221/2 · 193/4 · 205/8 pulgadas)
Peso Aprox. 42 kg (92 lb 10 oz)
Característica Plug and play
	DDC1/DDC2B/DDC2Bi, GTF**
Accesorios suministrados	Consulte la págin6

*	Condición de sincronización horizontal y vertical recomendada · La anchura de sincronización horizontal debe ser superior a 4,8% del tiempo total horizontal o a 0,8 μs, según el que se supeñar. · La anchura de supresión horizontal debe ser superior a 2,3 μseg. · La anchura de supresión vertical debe ser superior a 450 μseg.
**	Si la sealsaf de entrada cumple con la GTF (Fórmula de sincronización generalizada), la función GTF del monitor proporcionalá automatistically una imagen optima para la pantalla.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Índice

Precauciones. 4

Uso del sistema orientable
