Produkttyp	CRT-Monitor mit Trinitron FD-Röhre
Marke	Sony
Modell	GDM-FW900
Bildschirmgröße (Diagonale)	24 Zoll (ca. 61 cm)
Anzeigebereich	19,8 Zoll (ca. 503 mm)
Maximale Auflösung (16:10)	2304 × 1440 Pixel
Maximale Auflösung (4:3)	2048 × 1536 Pixel
Horizontalfrequenz	30 – 121 kHz
Vertikalfrequenz	48 – 160 Hz
Videosignal	Analog RGB, 0,700 Vp‑p, 75 Ω
Eingangsanschlüsse	HD15 (VGA) und BNC (5 Kabel)
USB-Anschlüsse	1 upstream, 4 downstream (USB 1.1)
Stromversorgung	100 – 240 V~, 50/60 Hz, 2,2‑1,2 A
Leistungsaufnahme	170 W (max, ohne USB-Peripherie)
Energiesparen	VESA DPMS (Standby, Suspend, Off)
Gewicht	42 kg
Abmessungen (B × H × T)	571,5 × 500 × 522,5 mm
Mitgeliefertes Zubehör	Videokabel, Netzkabel, USB-Kabel, Adapter für Power Mac G3/G4
Einstellfunktionen	Helligkeit, Kontrast, Zentrierung, Größe, Geometrie, Farbe (Farbtemperatur, Bias, Gain), Konvergenz, Moiré, Entmagnetisierung
Normen	MPR II, FCC, UL/CSA

Häufig gestellte Fragen - GDMFW900 SONY

Warum wird kein Bild auf dem Bildschirm angezeigt?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und der Netzschalter auf ON steht. Stellen Sie sicher, dass das Videokabel richtig angeschlossen ist und der INPUT-Schalter auf den richtigen Eingang (HD15 oder BNC) steht. Wenn die Meldung KEIN VIDEOEINGANG erscheint, befindet sich der Computer möglicherweise im Energiesparmodus: Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus. Wenn die Meldung ABTASTBEREICH ÜBERSCHRITTEN erscheint, stellen Sie die Grafikkarte auf eine horizontale Frequenz zwischen 30 kHz und 121 kHz und eine vertikale Frequenz zwischen 48 Hz und 160 Hz ein.

Was bedeuten die feinen horizontalen Linien, die auf dem Bildschirm sichtbar sind?

Diese Linien sind bei Trinitron-Monitoren normal. Es sind die Schatten der Dämpfungsdrähte, die die Lochmaske stabilisieren. Sie sind besonders auf hellem Hintergrund sichtbar und stellen keine Fehlfunktion dar.

Wie stelle ich die Farben des Bildes ein?

Verwenden Sie das Menü FARBE (Farbe). Sie können zwischen den Modi EINFACH (voreingestellte Farbtemperaturen 5000K, 6500K, 9300K), EXPERTE (Feineinstellung von Bias und Gain für jede Farbe) oder sRGB (Standardfarbraum) wählen. Um die Originalfarben wiederherzustellen, verwenden Sie die Funktion FARBE ZURÜCKSETZEN nach 30 Minuten Betrieb.

Das Bild zittert, hüpft oder oszilliert. Was tun?

Entfernen Sie den Monitor von Magnetfeldquellen (andere Monitore, Lautsprecher, Leuchtstofflampen). Schließen Sie ihn an eine andere Steckdose an. Drehen Sie den Monitor um 90°. Überprüfen Sie, ob die Bildwiederholfrequenz Ihrer Grafikkarte geeignet ist (48 Hz bis 160 Hz). Verwenden Sie das Menü GEOM, um die Drehung und Form anzupassen.

Wie verwende ich die Taste ASC zur automatischen Bildanpassung?

Drücken Sie die Taste ASC (Automatische Größe und Zentrierung). Der Monitor passt die Größe und Zentrierung des Bildes an, um den Bildschirm auszufüllen. Diese Funktion ist effektiv für Vollbildanwendungen (Windows). Funktioniert nicht perfekt, wenn das Eingangsbild den Bildschirm nicht ausfüllt (z.B. MS‑DOS-Eingabeaufforderung).

Das Bild ist verzerrt oder gekrümmt. Wie korrigiere ich es?

Rufen Sie das Menü GEOM (Geometrie) auf. Sie können Drehung, Seitenverbreiterung, seitliche Verschiebung, obere Breite und obere Verschiebung einstellen. Verwenden Sie den Steuerknopf, um die Option auszuwählen und anzupassen, bis das Bild gerade ist.

Wie verbinde ich ein USB-Gerät mit dem Monitor?

Der Monitor fungiert als USB-Hub. Schließen Sie den Computer an den upstream USB-Anschluss (mitgeliefertes USB-Kabel) an. Schließen Sie dann Ihre Geräte (Tastatur, Maus, Drucker) an die downstream USB-Anschlüsse an. Der Monitor muss eingeschaltet sein (Normal- oder Energiesparmodus), damit der Hub funktioniert. Installieren Sie ggf. die USB-Treiber.

Warum blinkt die Betriebsanzeige orange?

Das bedeutet, dass sich der Monitor im Energiesparmodus (Standby oder Suspend) befindet. Der Computer hat das Videosignal unterbrochen. Zum Aufwecken drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus. Wenn die Anzeige dauerhaft orange leuchtet, befindet sich der Monitor im Tiefschlaf (< 1 W).

Wie stelle ich die Standardfarben wieder her, wenn das Bild an Leuchtkraft verloren hat?

Wählen Sie im Menü FARBE den Modus EINFACH oder sRGB und dann die Option FARBE ZURÜCKSETZEN. Stellen Sie sicher, dass der Monitor mindestens 30 Minuten im Normalmodus (grüne Anzeige) betrieben wurde. Der Bildschirm schaltet sich während der Wiederherstellung kurz aus (ca. 2 Sekunden).

Die Tasten des Monitors reagieren nicht. Was tun?

Die Tastensperre ist möglicherweise aktiviert. Gehen Sie zum Menü OPTION und stellen Sie MENÜ SPERREN auf AUS. Wenn beim Drücken einer Taste das Symbol O erscheint, ist die Sperre aktiv.

BEDIENUNGSANLEITUNG GDMFW900 SONY

Dieses Gerät erfüllt bezüglich

Niederfrequenz (very low frequency) und Tiefstfrequenz (extremely low frequency)

Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

Dieses Gerät entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblichen Gebieten und Leichtindustriegebieten.

EN55022/1994 Klasse B

EN55024/1998

EN61000-3-2/1995

Hinweise

Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast). Aus ergonomischen Gründen (Flimmern) sollen nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden. Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, dass die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.

Trinitron ist ein eingetragenes Warenzeichen der Sony Corporation. Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern. - Windows® und MS-DOS sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. - IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA. VESA und DDC sind Warenzeichen der Video Electronics Standard Association. ENERGY STAR ist ein eingetragenes Warenzeichen in den USA. - Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein. Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch ™ und ® gekennzeichnet.

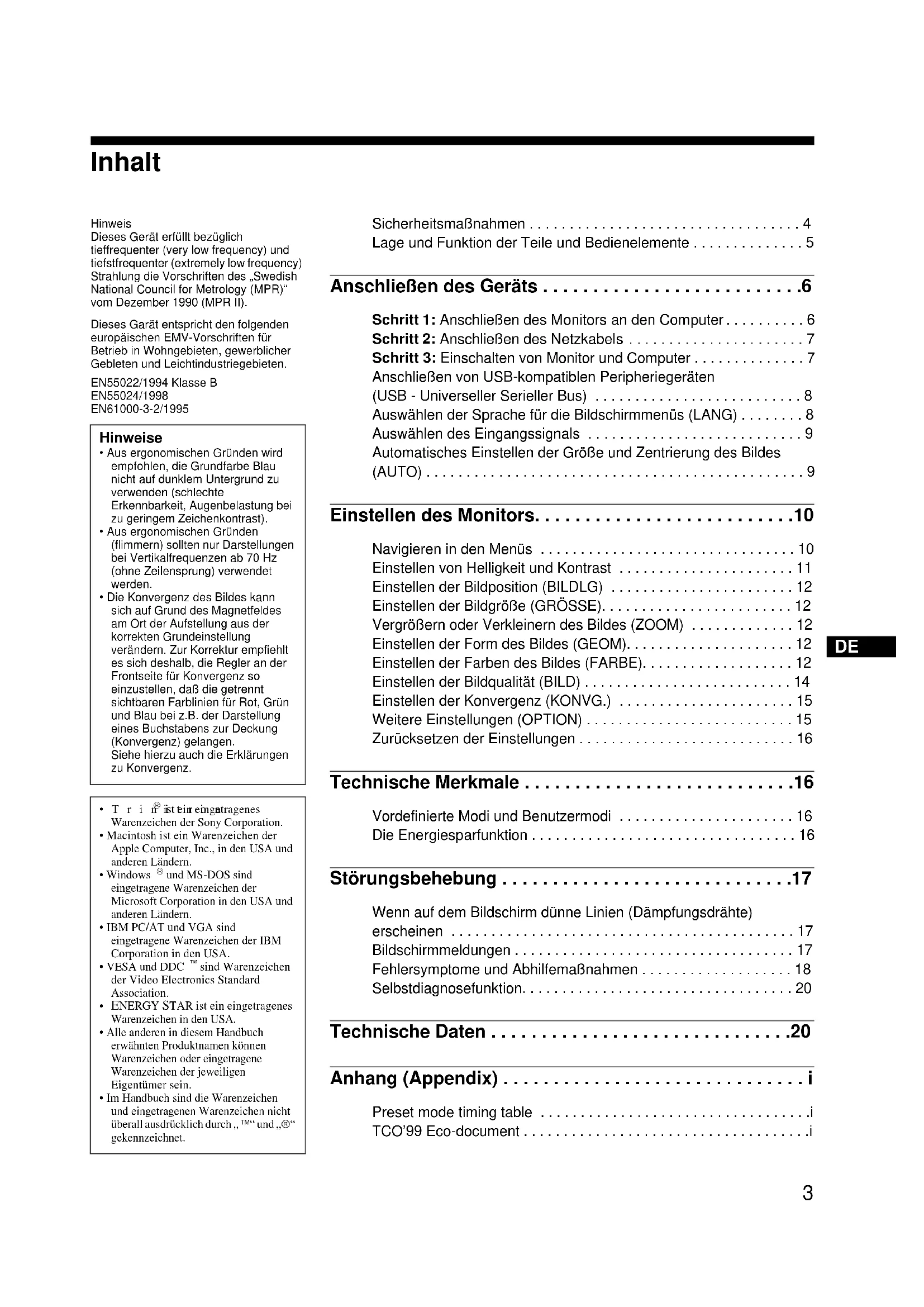

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente 5

Anschließen des Geräts 6

Schritt 1: Anschließen des Monitors an den Computer. 6 Schritt 2: Anschließen des Netzkabels 7 Schritt 3: Einschalten von Monitor und Computer 7 Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus) 8 Auswählen der Sprache für die Bildschirmmenüs (LANG) 8 Auswählen des Eingangssignals 9 Automatisches Einstellen der Größe und Zentrierung des Bildes (AUTO) 9

Einstellen des Monitors. 10

Navigieren in den Menüs 10 Einstellen von Helligkeit und Kontrast 11 Einstellen der Bildposition (BILDLG) 12 Einstellen der Bildgröße (Größe) 12 Vergrößern oder Verkleinern des Bildes (ZOOM) 12 Einstellen der Form des Bildes (GEOM) 12 Einstellen der Farben des Bildes (FARBE) 12 Einstellen der Bildqualität (BILD) 14 Einstellen der Konvergenz (KONVG.) 15 Weitere Einstellungen (OPTION) 15 Zurücksetzen der Einstellungen 16

Technische Merkmale 16

Vordefinierte Modi und Benutzermodi 16 Die Energiesparfunktion 16

Störungsbehebung 17

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen 17 Bildschirmmeldungen 17 Fehlersymptome und Abhilfemaßnahmen 18 Selbstdiagnosefunktion 20

Technische Daten 20

Anhang (Appendix) 1

Preset mode timing table TCO'99 Eco-document

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das mitgelieferte Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindestens 30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann sich die statische Elektrizität auf der Oberfläche des Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa 3 Sekunden lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder anderen Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger und Bänder/Disketten nicht zu nahe bei diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf: - auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockieren können - in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist - an einem Ort, an dem der Monitor starken Temperaturschwankungen ausgesetzt ist - an einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist - auf einer instabilen Oberfläche - in der Nähe anderer Geräte, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung - in der Nähe von oder auf einer elektrisch geladenen Metallfläche

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen können.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

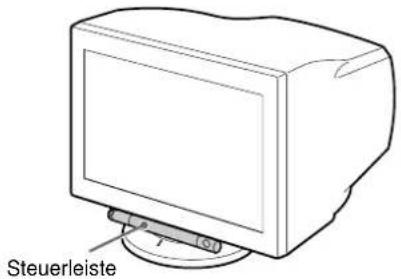

Halten Sie den Monitor beim Transportieren nicht an der Steuerleiste.

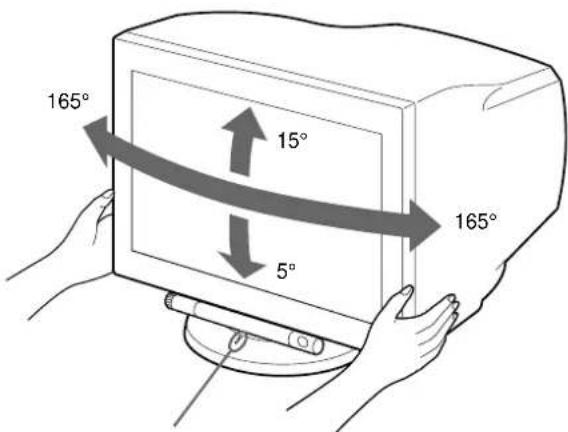

Der dreh- und neigbare Ständer

Mit dem dreh- und neigbaren Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Um die Mitte des Drehradius des Monitors zu finden, richten Sie die Mitte des Monitorbildschirms an den Zentrierpunkten am Ständer aus.

Stützen Sie den Monitor mit beiden Händen unten ab, wenn Sie ihn drehen oder neigen.

Zentrierpunkte

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

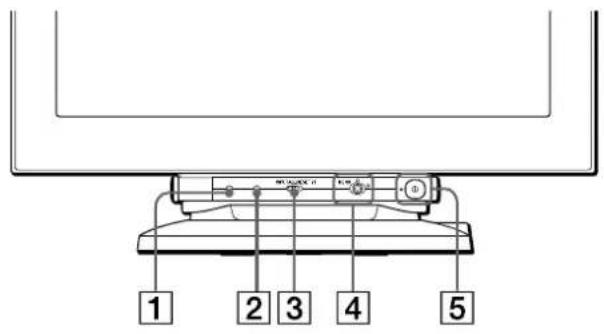

Vorderseite

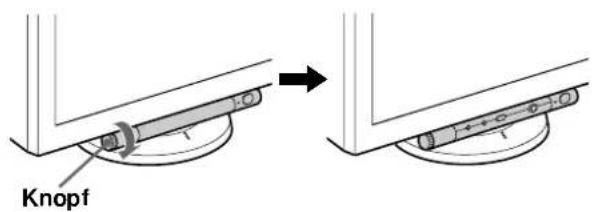

So benutzen Sie die Steuerleiste

Dieser Monitor ist mit einer zylindrischen, beweglichen Steuerleiste ausgestattet. Wenn Sie die Bedienelemente benutzen möchten, drehen Sie den Knopf an der linken Seite nach unten, sodass die Steuertasten zu sehen sind. Wenn die Steuertasten nicht benötigt werden, drehen Sie den Knopf nach oben, sodass die Steuertasten verdeckt werden.

Bei Nicht-Gebrauch Bei Gebrauch

1 Taste RESET (Zurücksetzen) (Seite 16)

Diese Taste dient zum Zurücksetzen der Werte auf die werkseitigen Einstellungen.

2 Taste ASC (Größe/Zentrierung automatisch einstellen) (Seite 9)

Diese Taste dient zum automatischen Einstellen der Größe und Zentrierung der Bilder.

3 Schalter INPUT (Eingang) (Seite 9)

Dieser Schalter dient zum Auswählen des HD15- oder BNC-Videoeingangssignals.

4 Joystick (Seite 11)

Mit dem Joystick können Sie das Menü aufrufen und die Einstellungen des Monitors, einschließlich der Helligkeits- und Kontrasteinstellungen, ändern.

5 Netzschalter und -anzeige ① (Seite 7, 16, 20)

Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet ist, und blinkt grün und orange bzw. leuchtet orange, wenn sich der Monitor im Energiesparmodus befindet.

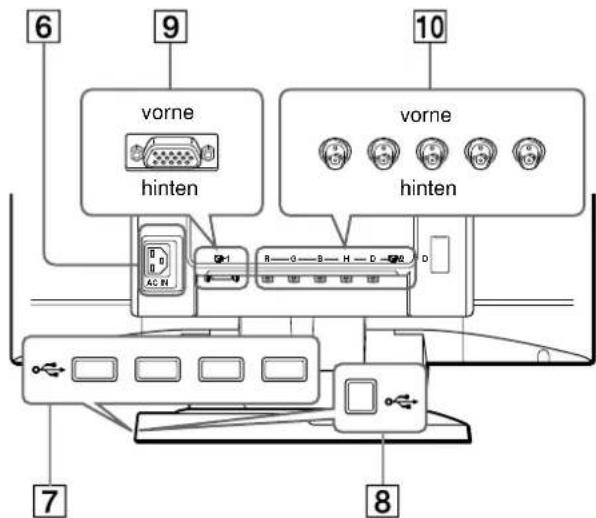

Rückseite

6 Netzeingang AC IN (Seite 7)

Dieser Anschluss dient zur Stromversorgung des Monitors.

7 USB-Anschluss (Universeller Serieller Bus) für nachgeschaltete Geräte (Seite 8)

Über diese Anschlüsse können Sie USB-Peripheriegeräte mit dem Monitor verbinden.

USB-Anschluss (Universeller Serieller Bus) für vorgeschaltetes Gerät (Seite 8)

Über diesen Anschluss können Sie den Monitor mit einem USB-kompatiblen Computer verbinden.

9 Videoeingang 1 (HD15) (Seite 6)

Dieser Anschluss dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Stift Nr.	Signal
1	Rot
2	Grün (zusammengesetztes Grünsignal mit Synchronisation)
3	Blau
4	ID (Masse)
5	DDC-Masse*
6	Masse Rot
7	Masse Grün

Stift Nr.	Signal
8	Masse Blau
9	DDC + 5V*
10	Masse
11	ID (Masse)
12	Bidirektionale Daten (SDA)*
13	H. Sync
14	V. Sync
15	Datentakt (SCL)*

• DDC (Display Data Channel) ist ein Standard der VESA.

10 Videoeingang 2 (BNC) (Seite 6)

Dieser Anschluss dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Anschließen des Geräts

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Zubehörteile mitgeliefert wurden:

- Netzkabel (1) - Videosignalkabel (1) - USB-Kabel (1) - Exklusiver Adapter für Power Mac G3/G4 (1) - Garantiekarte (1) - Hinweise zum Reinigen der Bildschirmoberfläche (1) - Diese Bedienungsanleitung (1)

Schritt 1: Anschließen des Monitors an den Computer

Schalten Sie vor dem Anschließen den Monitor und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie können die Stifte sonst möglicherweise verbiegen.
• Achten Sie beim Anschließen des Videosignalkabels auf die Ausrichtung des Anschlusses. Stecken Sie den Anschluss nicht mit Gewalt falsch ein. Andernfalls könnten die Stifte verbiegen.

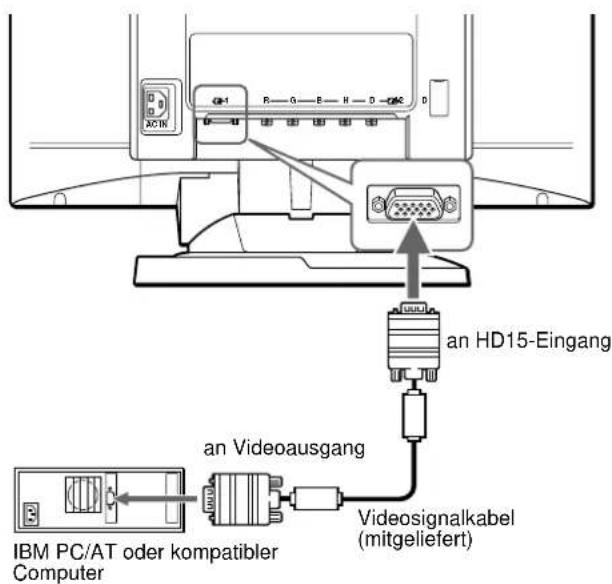

■ Anschließen an einen IBM PC/AT oder kompatiblen Computer

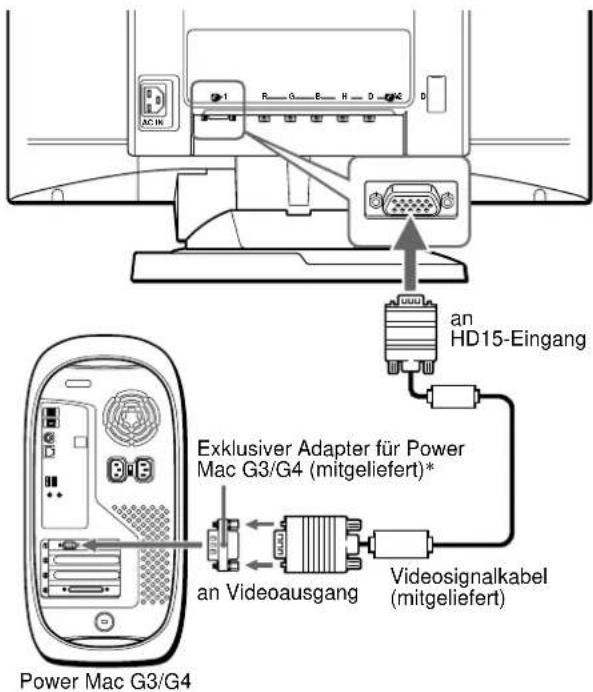

■ Anschließen an einen Macintosh-Computer

Verwenden Sie den mitgelieferten, exklusiven Power Mac G3/G4-Adapter.

• Schließen Sie den mitgelieferten Adapter an den Computer an, bevor Sie das Kabel anschließen. Dieser Adapter ist kompatibel mit einem Power Mac G3/G4 mit 3 Stiftreihen. Wenn Sie den Monitor an Modelle der Serie Macintosh mit 2 Stiftreihen anschließen möchten, benötigen Sie einen anderen Adapter (nicht mitgeliefert).

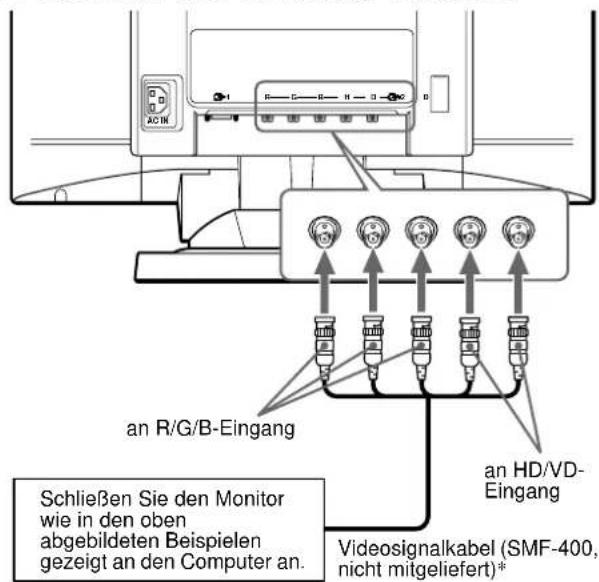

■ Verbinden über den 5-BNC-Anschluss

• Schließen Sie die Kabel von links nach rechts in der folgenden Reihenfolge an: Rot-Grün-Blau-HD-VD.

Hinweis

Der Plug & Play-Standard (DDC) gilt nicht für den 5-BNC-Anschluss. Wenn Sie mit Plug & Play arbeiten wollen, verbinden Sie den Monitor und den Computer über das mitgelieferte Videosignalkabel.

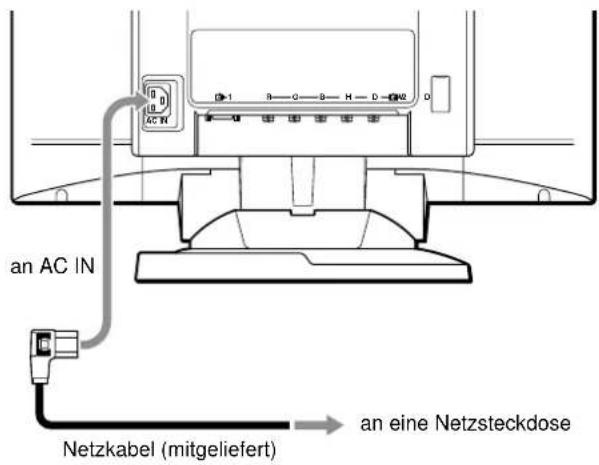

Schritt 2: Anschließen des Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an den Monitor an, und stecken Sie den Netzstecker in eine Netzsteckdose.

Schritt 3: Einschalten von Monitor und Computer

Schalten Sie zuerst den Monitor und dann den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.

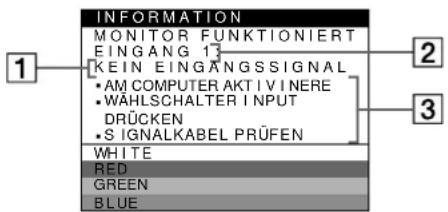

• Wird KEIN EINGANGSSIGNAL auf dem Bildschirm angezeigt, versuchen Sie, das Eingangssignal zu wechseln (Seite 9). Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 121 kHz und eine Vertikalfrequenz zwischen 48 und 160 Hz ein.
• Wenn Sie einen Power Mac G4 über ein HD15-Videosignalkabel anschließen, werden die Bilder von Eingangssignalen mit einem Bildseitenverhältnis von 16:10 oder 16:9 unter Umständen nicht angezeigt. Schließen Sie den Power Mac G4 in diesem Fall über ein BNC-Videosignalkabel an. Starten Sie den Power Mac G4 anschließend neu.

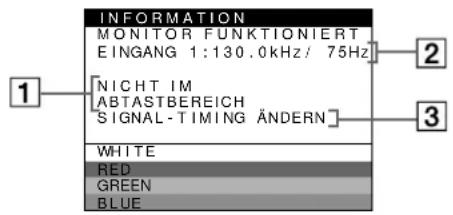

Weitere Informationen über die Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18.

Konfigurieren des Monitors mit verschiedenen Betriebssystemen

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, sodass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an Ihren PC anschließen und den PC dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Klicken Sie entsprechend den Anweisungen des Assistenten mehrmals auf „Next“, bis der Plug-and-Play-Monitor automatisch ausgewählt ist und Sie ihn benutzen können. Wenn bei der Kommunikation zwischen PC/Grafikkarte und diesem Monitor Probleme auftreten, laden Sie den entsprechenden Treiber von der Website des Betriebssystemherstellers herunter.

Für Benutzer von Windows NT4.0

Beim Konfigurieren des Monitors unter Windows NT4.0 wird der Bildschirmtreiber nicht verwendet. Näheres zum Einstellen der Auflösung, der Auffrischungsrate und der Anzahl der Farben finden Sie im Benutzerhandbuch zu Windows NT4.0.

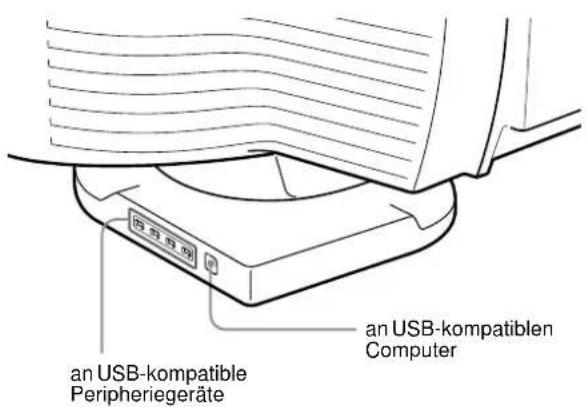

Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus)

Der Monitor verfügt über einen USB-Anschluss für ein vorgeschaltetes Gerät und vier USB-Anschlüsse für nachgeschaltete Geräte. Über diese Anschlüsse lassen sich mit Hilfe eines USB-Standardkabels schnell und problemlos USB-kompatible Peripheriegeräte (Tastatur, Maus, Drucker, Scanner usw.) an den Computer anschließen. Wenn Sie den Monitor als Hub für Peripheriegeräte verwenden möchten, stellen Sie die USB-Anschlüsse wie unten abgebildet her.

1 Schalten Sie Monitor und Computer ein. 2 Schließen Sie Ihren Computer mit dem mitgelieferten USB-Kabel an den quadratischen USB-Anschluss für das vorgeschaltete Gerät an.

Für Benutzer von Windows

Wenn eine Meldung auf Ihrem Bildschirm erscheint, gehen Sie nach den Anweisungen auf dem Bildschirm vor und wählen Sie „Generic USB Hub“ als Standardeinstellung.

3 Schließen Sie die USB-kompatiblen Peripheriegeräte an die rechteckigen USB-Anschlüsse für die nachgeschalteten Geräte an.

Hinweise

• Nicht alle Computer und/oder Betriebssysteme unterstützen USB-Konfigurationen. Schlagen Sie im Handbuch zu Ihrem Computer nach, ob Sie USB-Geräte anschließen können.
• In den meisten Fällen muss USB-Treibersoftware auf dem Host-Computer installiert werden. Näheres hierzu finden Sie in den Bedienungsanleitungen zu den Peripheriegeräten.
• Der Monitor fungiert als USB-Hub, wenn er eingeschaltet und betriebsbereit ist oder sich im Energiesparmodus befindet.
• Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben, funktionieren die Peripheriegeräte möglicherweise nicht. Schließen Sie in diesem Fall die Tastatur und die Maus direkt an den Computer an, und installieren Sie die USB-kompatiblen Geräte. Schließen Sie sie dann an diesen Monitor an.

Auswählen der Sprache für die Bildschirmmenüs (LANG)

Für die Bildschirmmenüs stehen die Sprachen Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Schwedisch, Russisch und Japanisch zur Verfügung. Die Standardeinstellung ist Englisch.

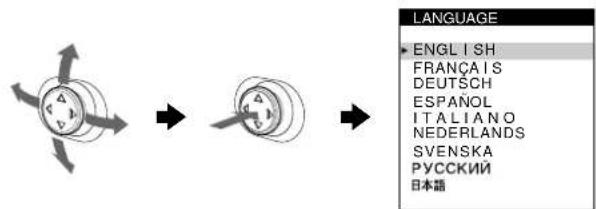

1 Drücken Sie auf den Joystick.

Weitere Informationen zum Verwenden des Joysticks finden Sie auf Seite 11.

2 Heben Sie mit dem Joystick ANG hervor, und drücken Sie nochmals auf den Joystick.

3 Bewegen Sie den Joystick auf oder ab, um eine Sprache auszuwählen, und drücken Sie erneut auf den Joystick.

• ENGLISH: Englisch FRANÇAIS: Französisch
• DEUTSCH
• ESPANOL: Spanisch ITALIANO: Italienisch NEDERLANDS: Niederländisch SVENSKA: Schwedisch ·RBSIGKIV ·：由语语isch

So schließen Sie das Menü

Drücken Sie einmal auf den Joystick, um zum Hauptmenü zu wechseln. Wenn Sie zur normalen Anzeige wechseln sollen, drücken Sie zweimal auf den Joystick. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Drücken Sie die Taste RESET, wenn das Menü LANGUAGE auf dem Bildschirm angezeigt wird.

Auswählen des Eingangssignals

Über den Videoeingang 1 (HD15) und den Videoeingang 2 (BNC) können Sie zwei Computer an diesen Monitor anschließen. Mit dem Schalter INPUT schalten Sie zwischen den beiden Computern um.

Verschieben Sie den Schalter INPUT.

Der gerade ausgewählte Anschluss („INPUT 1“: HD15 oder „INPUT 2“: BNC) wird einige Sekunden lang auf dem Bildschirm angezeigt.

INPUT 21

Hinweis

Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint KEIN EINGANGSSIGNAL auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus. Schalten Sie in diesem Fall zum anderen Eingang um.

Automatisches Einstellen der Größe und Zentrierung des Bildes (AUTO)

Sie können Größe und Zentrierung des Bildes mit der Taste ASC (Größe/Zentrierung automatisch einstellen) problemlos so einstellen, dass das Bild den Bildschirm ausfüllt.

Drücken Sie die Taste ASC.

Das Bild wird automatisch so eingestellt, dass es den Bildschirm ausfüllt.

ASC

Hinweise

• Diese Funktion ist speziell für Computer unter Windows oder einer Software mit einer ähnlichen grafischen Benutzeroberfläche konzipiert, bei der das Bild den ganzen Bildschirm ausfüllt. Die Funktion arbeitet möglicherweise nicht korrekt, wenn die Hintergrundfarbe dunkel ist oder das eingespeiste Bild den Bildschirm nicht ganz ausfüllt, wie z. B. die MS-DOS-Eingabeaufforderung.
• Das Bild füllt den Bildschirm nur bei einem Bildseitenverhältnis von 16:10 bis zu den Rändern. Bilder mit einem anderen Bildseitenverhältnis als 16:10 werden mit ihrer tatsächlichen Auflösung angezeigt und füllen den Bildschirm nicht bis zu den Rändern aus.
• Das angezeigte Bild bewegt sich einige Sekunden lang, wenn diese Funktion ausgeführt wird. Dies ist keine Fehlfunktion.

Einstellen des Monitors

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

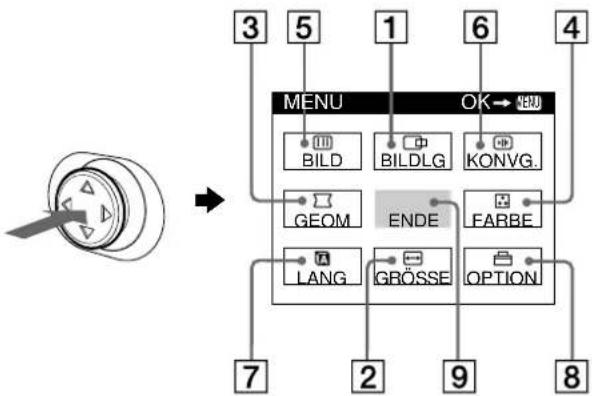

Navigieren in den Menüs

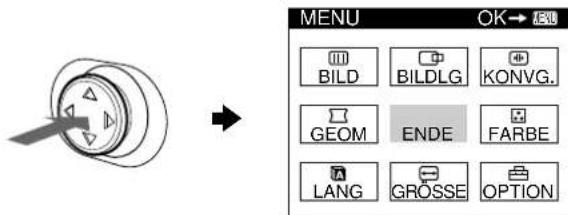

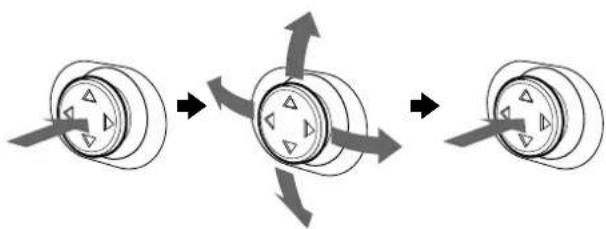

Drücken Sie auf den Joystick, um das Hauptmenü MENU auf dem Monitor aufzurufen. Weitere Informationen zur Verwendung des Joysticks finden Sie auf Seite 11.

Wählen Sie mit dem Joystick eines der folgenden Menüs aus.

1 BILDLG (Seite 12)

Wählen Sie BILDLG, wenn Sie Position und Zoom des Bildes einstellen wollen.

2 GRÖSSE (Seite 12)

Wählen Sie GRÖSSE, wenn Sie Größe und Zoom des Bildes einstellen wollen.

3 GEOM (Seite 12)

Wählen Sie GEOM, wenn Sie die Bildrotation und die Form des Bildes festlegen wollen.

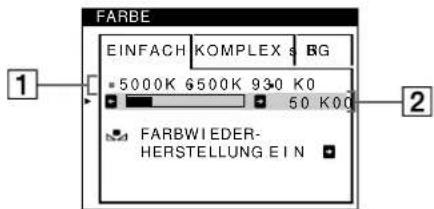

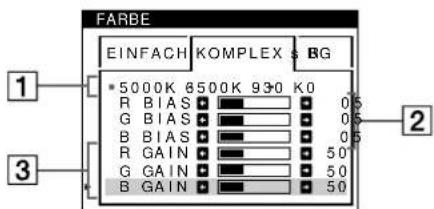

4 FARBE (Seite 12)

Wählen Sie FARBE, wenn Sie die Farbtemperatur des Bildes einstellen wollen. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

5 BILD (Seite 14)

Wählen Sie BILD, wenn Sie die Bildqualität einstellen wollen. Als Optionen stehen die Farbreinheit und die Moiré-Korrektur zur Verfügung.

6 KONVG. (Seite 15)

Wählen Sie KONVG., wenn Sie die horizontale und vertikale Konvergenz des Bildes einstellen wollen.

7 LANG (Seite 8)

Wählen Sie LANG, wenn Sie für das Bildschirmmenü eine andere Sprache wählen sollen.

8 OPTION (Seite 15)

Wählen Sie OPTION, wenn Sie die sonstigen Optionen des Monitors einstellen wollen. Zu den Optionen gehören:

• Entmagnetisieren des Bildschirms
• Ändern der Position des Bildschirmmenüs
• Sperren der Bedienelemente

9 ENDE

Wählen Sie ENDE, wenn Sie das Hauptmenü schließen wollen.

■ Anzeigen des aktuellen Eingangssignals

Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals werden unter dem Hauptmenü MENU angezeigt. Wenn das Eingangssignal einem der werkseitig voreingestellten Modi des Monitors entspricht, wird auch die Auflösung angezeigt.

Auflösung des aktuellen Eingangssignals

Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals

Hinweis

Auch wenn das Bildseitenverhältnis des aktuellen Eingangssignals 4:3 oder 5:4 ist, kann es bei manchen Auflösungen vorkommen, dass die Signale mit einem Bildseitenverhältnis von 16:10 oder 16:9 angezeigt werden.

■Verwendung des Joysticks

1. Rufen Sie das Hauptmenü MENU auf, und wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Drücken Sie einmal auf den Joystick, um das Hauptmenü MENU aufzurufen. Bewegen Sie den Joystick nach oben, unten, links oder rechts, um das gewünschte Menü hervorzuheben. Drücken Sie dann auf den Joystick, um das Menü auszuwählen.

2. Nehmen Sie im Menü die gewünschten Einstellungen vor.

Bewegen Sie den Joystick nach oben, unten, links oder rechts, um den Wert oder die Einstellung auszuwählen.

3. Schließen Sie das Menü.

Drücken Sie einmal auf den Joystick, um zum Hauptmenü zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie zweimal auf den Joystick. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

■Zurücksetzen der Einstellungen

Drücken Sie die Taste RESET. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie auf Seite 16.

Einstellen von Helligkeit und Kontrast

Helligkeit und Kontrast können Sie über ein spezielles Menü, HELLIGKEIT/KONTRAST, einstellen. Diese Einstellungen werden gespeichert und gelten für die Signale vom gerade ausgewählten Eingang.

1 Bewegen Sie den Joystick in eine beliebige Richtung.

Das Menü HELLIGKEIT/KONTRAST wird auf dem Bildschirm angezeigt.

2 Bewegen Sie den Joystick nach oben oder unten, um die Helligkeit einzustellen, und nach links oder rechts, um den Kontrast einzustellen.

Wenn Sie im Menü FARBE den Modus sRGB auswählen

Überprüfen Sie, ob die Werte für Helligkeit und Kontrast jeweils auf die im Modus sRGB einzustellenden Zahlen eingestellt sind, die im Menü HELLIGKEIT/KONTRAST angezeigt werden. Andernfalls drücken Sie die Taste RESET (weniger als 2 Sekunden lang).

Im Modus sRGB einzustellende Werte

Weitere Informationen zum sRGB-Modus finden Sie unter „Einstellen der Farben des Bildes (FARBE)“ auf Seite 12.

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Einstellen der Bildposition (BILDLG)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2 Heben Sie mit dem Joystick die Option BILDLG hervor, und drücken Sie nochmals auf den Joystick. Das Menü GROSSE/BILDLG wird auf dem Bildschirm angezeigt. 3 Bewegen Sie zunächst den Joystick nach oben oder unten, um für die horizontale bzw. für die vertikale Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Zentrierung einzustellen.

Einstellen der Bildgröße (GRÖSSE)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1 Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2 Heben Sie mit dem Joystick die Option GRÖSSE hervor, und drücken Sie nochmals auf den Joystick. Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm angezeigt. 3 Bewegen Sie zunächst den Joystick nach oben oder unten, um für die horizontale bzw. für die vertikale Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Größe einzustellen.

Vergrößern oder Verkleinern des Bildes (ZOOM)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1. Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2. Heben Sie mit dem Joystick die Option GRÖSSE oder BILDLG hervor, und drücken Sie nochmals auf den Joystick. Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm angezeigt. 3. Bewegen Sie den Joystick nach oben oder unten, um (Zoom) auszuwählen, und bewegen Sie den Joystick dann nach links oder rechts, um das Bild zu vergrößern bzw. zu verkleinern.

Hinweis

Sobald die maximale bzw. minimale Höhe bzw. Breite des Bildes erreicht ist, lässt sich der Zoom nicht weiter ändern.

Einstellen der Form des Bildes (GEOM)

Die Einstellung für (Rotation) wird für alle Eingangssignale gespeichert. Alle anderen Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

1. Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2. Heben Sie mit dem Joystick die Option GEOM hervor, und drücken Sie nochmals auf den Joystick. Das Menü GEOMETRIE wird auf dem Bildschirm angezeigt. 3. Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option Funktion
☐	Festlegen der Bildrotation
☐	Wölben der Bildänder nach außen oder innen
☐	Verschieben der Bildänder nach links oder rechts
☐	Einstellen der Bildbreite im oberen Bildschirmbereich
☐	Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich

Einstellen der Farben des Bildes (FARBE)

Mit den Optionen im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weiten Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

1. Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2. Heben Sie mit dem Joystick die Option FARBE hervor, und drücken Sie nochmals auf den Joystick.

Das Menü FARBE wird auf dem Bildschirm angezeigt.

3. Bewegen Sie den Joystick nach links oder rechts, um den Einstellmodus auszuwählen.

Es gibt drei verschiedene Einstellmodi: EINFACH, KOMPLEX und sRGB.

Stellen Sie den ausgewählten Modus wie auf der nächsten Seite erläutert ein.

Sie können die Farbtemperatur im Modus EINFACH oder KOMPLEX für weitere Videoeingänge einstellen.

Modus EINFACH

Im Modus EINFACH können Sie die Farbtemperatur feineinstellen, indem Sie die drei voreingestellten Temperaturen (5000K, 6500K oder 9300K) ändern.

1 Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile 1 auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Farbtemperatur auszuwählen. 5000K, 6500K und 9300K sind die voreingestellten Farbtemperaturen. Die Standardeinstellung ist 9300K. Weiße Flächen erscheinen nicht mehr bläulich, sondern rötlich, wenn Sie die Farbtemperatur auf 6500K bzw. 5000K senken.

2 Nehmen Sie bei Bedarf eine Feineinstellung der Farbtemperatur vor. Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Feineinstellung der Farbtemperatur vorzunehmen.

Wenn Sie eine Feineinstellung der Farbtemperatur vornehmen, werden die neuen Einstellungen für alle drei Farbtemperaturoptionen gespeichert. Die Option 1 des Menüs ändert sich wie folgt:

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

Modus KOMPLEX

Sie können in großem Detail weitere Farbeinstellungen vornehmen, indem Sie den Modus KOMPLEX auswählen.

1 Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile 1 auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Farbtemperatur auszuwählen. 2 Bewegen Sie den Joystick nach oben oder unten, um die Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um den Schwarzwert (BIAS) einzustellen.

Damit werden die dunklen Bildbereiche eingestellt.

3 Bewegen Sie den Joystick nach oben oder unten, um die Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um den Weißwert (GAIN) einzustellen.

Damit werden die hellen Bildbereiche eingestellt.

Wenn Sie die Optionen [2] und [3] ändern, können Sie die R- (Rot), G- (Grün) und B-Komponente (Blau) des Eingangssignals getrennt einstellen.

Wenn Sie eine Feineinstellung der Farbtemperatur vornehmen, werden die neuen Einstellungen für alle drei Farbtemperaturoptionen gespeichert. Die Option 1 des Menüs ändert sich wie folgt:

·[5000K]→[ ] ·[6500K]→[ ] ·[9300K]→[ ]

Modus sRGB

Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, mit dem die angezeigten und die gedruckten Farben sRGB-kompatibler Computer-Produkte in Übereinstimmung gebracht werden sollen. Zum Einstellen der Farben für das sRGB-Profil wählen Sie einfach den Modus sRGB im Menü FARBE aus.

Wenn Sie den Modus sRGB auswählen, werden die Werte für Helligkeit ( ) und Kontrast ( ) automatisch auf die im Modus sRGB einzustellenden Werte eingestellt.

Damit die sRGB-Farben korrekt angezeigt werden (γ = 2,2, 6500 K), überprüfen Sie Folgendes:

Die Helligkeits- ( ) bzw. Kontrastwerte ( ) müssen auf die Zahlen eingestellt sein, die im Menü HELLIGKEIT/KONTRAST angezeigt werden. Andernfalls drücken Sie die Taste RESET (weniger als 2 Sekunden lang). Informationen zum Ändern von Helligkeit und Kontrast finden Sie unter „Einstellen von Helligkeit und Kontrast“ auf Seite 11. Die Farbeinstellungen des Computers müssen auf das RGB-Profil eingestellt sein.

Hinweis

Der Computer und andere angeschlossene Geräte (z. B. ein Drucker) müssen sRGB-kompatibel sein.

(Fortsetzung)

Wiederherstellen der Farben in den Menüs EINFACH und sRGB (Funktion FARBWIEDERHERSTELLUNG)

Bei den meisten Bildschirmen zeigt sich nach einer Anzahl von Jahren ein allmähliches Nachlassen der Farbbrillanz. Mit der Option FARBWIEDERHERSTELLUNG in den Menüs EINFACH und sRGB können Sie die Farben in der werkseitigen Qualität wiederherstellen.

1. Bewegen Sie den Joystick nach links oder rechts, um den Modus EINFACH oder sRGB auszuwählen.

2. Bewegen Sie den Joystick nach oben oder unten, um (FARBWIEDERHERSTELLUNG) auszuwählen. Bewegen Sie dann den Joystick nach rechts.

Das Bild wird ausgeblendet, während die Farben wiederhergestellt werden (etwa 2 Sekunden lang). Wenn die Farben wiederhergestellt sind, erscheint das Bild wieder auf dem Bildschirm.

Hinweise

• Bevor Sie diese Funktion verwenden können, muss sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Wenn der Monitor in den Energiesparmodus wechselt, müssen Sie ihn wieder in den normalen Betriebsmodus schalten und 30 Minuten lang abwarten. Unter Umständen müssen Sie die Energiespareinstellungen Ihres Computers ändern, damit der Monitor die gesamten 30 Minuten im normalen Betriebsmodus bleibt. Ist der Monitor nicht bereit, erscheint die folgende Nachricht.

• Aufgrund des tatsächlichen Alterungsprozesses der Bildröhren lässt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausführen.

Einstellen der Bildqualität (BILD)

Mit den Optionen im Menü BILD können Sie die Bildqualität steuern, indem Sie die Moiré-Korrektur und die Farbreinheit einstellen.

• Wenn die Farbe an den Bildschirmrändern ungleichmäßig erscheint, stellen Sie die Farbreinheit ein.
• Wenn elliptische oder wellenförmige Muster auf dem Bildschirm erscheinen, stellen Sie die Moiré-Korrektur ein. Die Werte für MOIRE-KORREKTUR und MOIRE EINST, die Sie hier einstellen, werden nur für das gerade eingespeiste Eingangssignal gespeichert. Alle anderen Einstellungen werden für alle Eingangssignale gespeichert.

1. Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2. Heben Sie mit dem Joystick die Option BILD hervor, und drücken Sie nochmals auf den Joystick. Das Menü BILD wird auf dem Bildschirm angezeigt.

3. Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option	Funktion
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken oberen Bildschirmcke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten oberen Bildschirmcke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken unteren Bildschirmcke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten unteren Bildschirmcke auf ein Minimum.
MOIRE-KORREKTUR*	Ein-bzw. Ausschalten der Moiré-Korrektur (EIN/AUS). (MOIRE EINST) entscheint im Menü, wenn Sie EIN wahren.
MOIRE EINST	Einstellen des Grads der Moiré-Korrektur, so daß der Moiré-Effekt möglichst gering ausfällt.

• Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien auf dem Bildschirm verursacht. Diese Linien können durch die Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und dem Phosphor-Pitch-Muster des Monitors entstehen.

Beispiel für den Moiré-Effekt

Hinweis

Das Bild kann verschwommen sein, wenn MOIRE-KORREKTUR auf EIN gesetzt ist.

Einstellen der Konvergenz (KONVG.)

Mit den Optionen im Menü KONVG. können Sie die Bildqualität steuern, indem Sie die Konvergenz einstellen. Die Konvergenz bezieht sich auf die Ausrichtung der Farbsignale für Rot, Grün und Blau.

Wenn Buchstaben oder Linien rote oder blaue Schatten aufweisen, stellen Sie die Konvergenz ein.

Diese Einstellungen werden gespeichert und gelten für alle Eingangssignale.

1 Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit dem Joystick die Option KONVG. hervor, und drücken Sie nochmals auf den Joystick.

Das Menü KONVERGENZ wird auf dem Bildschirm angezeigt.

3 Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option Funktion
#	horizontales Verschieben roter oder blauer Schatten
‡	vertikales Verschieben roter oder blauer Schatten
TOP V KONVER OBEN	vertikales Verschieben roter oder blauer Schatten im oberen Bildschirmbereich
BOT V KONVER UNTEN	vertikales Verschieben roter oder blauer Schatten im unteren Bildschirmbereich

Weitere Einstellungen (OPTION)

Sie können den Monitor von Hand entmagnetisieren, die Menüposition ändern und die Bedienelemente sperren.

1 Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit dem Joystick die Option OPTION hervor, und drücken Sie nochmals auf den Joystick.

Das Menü OPTION wird auf dem Bildschirm angezeigt.

Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Einstellung auszuwählen.

Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

Entmagnetisieren des Bildschirms

Der Monitor wird automatisch entmagnetisiert, wenn das Gerät eingeschaltet wird.

Wenn Sie den Monitor von Hand entmagnetisieren wollen, bewegen Sie zunächst den Joystick nach oben oder unten, um DEGAUSS auszuwählen. Bewegen Sie dann den Joystick nach rechts.

Der Bildschirm wird etwa 3 Sekunden lang entmagnetisiert. Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse.

Ändern der Menüposition

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

Wenn Sie die Position des Bildschirmmenüs ändern möchten, bewegen Sie zunächst den Joystick nach oben oder unten, um POSITION H (OSD - horizontale Position) oder POSITION V (OSD - vertikale Position) auszuwählen.

Bewegen Sie den Joystick dann nach links oder rechts, um das Bildschirmmenü zu verschieben.

Sperren der Bedienelemente

Wenn Sie verhindern wollen, dass die Einstellungen geändert werden können, bewegen Sie zunächst den Joystick nach oben oder unten, um TASTATUR-SPERRE auszuwählen.

Bewegen Sie den Joystick dann nach rechts, um EIN auszuwählen.

Jetzt können Sie nur noch den Netzschalter ①, die Option ENDE sowie die Option TASTATUR-SPERRE im Menü OPTION benutzen.

Wenn Sie ein anderes Bedienelement betätigen oder ein anderes Menü auswählen, erscheint die Markierung auf dem Bildschirm.

So haben Sie die Sperrung der Bedienelemente wieder aufgehoben: Gehen Sie wie oben erläutert vor und setzen Sie On (TASTATUR-SPERRE) auf AUS.

Zurücksetzen der Einstellungen

Bei diesem Monitor haben Sie drei Möglichkeiten, die Einstellungen zurückzusetzen. Drücken Sie die Taste RESET, um die Einstellungen zurückzusetzen.

Zurücksetzen einer einzelnen Option

Wählen Sie mit dem Joystick die Option aus, die Sie zurücksetzen sollen, und drücken Sie die Taste RESET.

Zurücksetzen aller Einstellungen für das aktuelle Eingangssignal

Drücken Sie die Taste RESET, wenn kein Menü auf dem Bildschirm angezeigt wird. Beachten Sie, dass die folgenden Einstellungen bei diesem Verfahren nicht zurückgesetzt werden:

• Sprache der Bildschirmmenüs (Seite 8)
• Einstellmodus im Menü FARBE (EINFACH, KOMPLEX, sRGB) (Seite 12) Position der Bildschirmmenüs (Seite 15) Sperrung der Bedienelemente (Seite 15)

Zurücksetzen aller Einstellungen für alle Eingangssignale

Halten Sie die Taste RESET mehr als 2 Sekunden lang gedrückt.

Hinweis

Die Taste RESET funktioniert nicht, wenn TASTATUR-SPERRE auf EIN gesetzt ist.

Technische Merkmale

Vordefinierte Modi und Benutzermodi

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Eine Liste der werkseitig vordefinierten Modi finden Sie im Anhang. Bei Eingangssignalen, die keinem der werkseitig vordefinierten Modi entsprechen, sorgt der Monitor mit Hilfe seiner digitalen Multiscan-Technologie dafür, dass bei einem beliebigen Timing innerhalb des für den Monitor gültigen Frequenzbereichs ein scharfes Bild angezeigt wird (horizontal: 30 - 121 kHz, vertikal: 48 - 160 Hz). Wenn Sie das Bild einstellen, werden die Einstellungen als Benutzermodus automatisch gespeichert und abgerufen, wann immer das betreffende Eingangssignal eingeht.

Hinweis für Benutzer von Windows

Wenn Sie mit Windows arbeiten, sehen Sie in der Dokumentation oder im Dienstprogramm zu Ihrer Grafikkarte nach, welches die höchste Auffrischungsrate ist, und wählen Sie diese aus, um die Leistung des Geräts zu optimieren.

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts in drei Stufen wie unten erläutert reduziert.

Betriebsmodus	Leistungsaufnahme*	Netzanzeige ①
Normalbetrieb ≤ 170 W grin
1 Bereitschaft ≤ 15 W abwechselnd
		grün und orange
2 Unterbrechung (Schlaf)**	≤ 15 W abwechselnd
		grün und orange
3 Deaktiviert*** (Tiefschlaf)**	≤ 1 W orange
Ausgeschiedt 0 W	aus

• Die Zahlen geben den Stromverbrauch an, wenn keine USB-kompatiblen Peripheriegeräte an den Monitor angeschlossen sind. „Schlaf" und „Tiefschlaf" sind Energiesparmodi, die von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurden. * Wenn der Computer in den Energiesparmodus wechselt, besteht kein Eingangssignal mehr, und KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm, bevor der Monitor in den deaktivierten Modus wechselt. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen

Die Linien, die vor allem bei einem hellen (normalerweise weißen) Bildschirmhintergrund auf dem Bildschirm zu sehen sind, sind bei einem Trinitron-Monitor normal und keine Fehlfunktion. Es handelt sich dabei um Schatten der Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird. Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-Bildröhren. Sie bewirkt, dass mehr Licht auf den Bildschirm gelangt, und erhöht eine höhere Farbintensität und Detailgenauigkeit.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm.

Die Meldung KEIN EINGANGSSIGNAL erscheint in Zeile 1

Gibt an, dass am ausgewählten Eingang kein Eingangssignal eingeht.

2Der ausgewählte Eingang

Diese Meldung gibt den ausgewählten Anschluss (EINGANG 1 oder EINGANG 2) an.

Abhilfemaßnahmen

Eine oder mehrere der folgenden Meldungen erscheinen möglicherweise auf dem Bildschirm.

• Wird AM COMPUTER AKTIVIEREN auf dem Bildschirm angezeigt, drücken Sie eine beliebige Taste am Computer oder bewegen Sie die Maus. Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn WÄHLSCHALTER INPUT DRÜCKEN auf dem Bildschirm erscheint, wechseln Sie das Eingangssignal (Seite 9).
• Wenn SIGNALKABEL PRÜFEN auf dem Bildschirm erscheint, überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist (Seite 6).

Die Meldung NICHT IM ABTASTBEREICH erscheint in Zeile 1

Gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht.

Ausgewählter Anschluss und Grenzen des aktuellen Eingangssignals

Diese Meldung gibt den ausgewählten Anschluss (EINGANG 1 oder EINGANG 2) an. Wenn der Monitor die Grenzen des aktuellen Eingangssignals erkennt, werden die Horizontal- und die Vertikalfrequenz ebenfalls angezeigt.

Abhilfemaßnahmen

SIGNAL-TIMING ÄNDERN erscheint auf dem Bildschirm. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzen, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 121 kHz und eine Vertikalfrequenz zwischen 48 und 160 Hz ein.

Weitere Informationen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18.

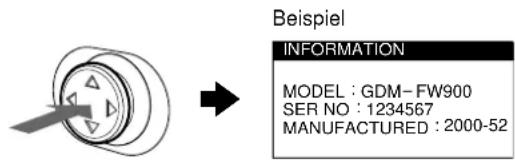

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors

Während Videosignale am Monitor eingehen, halten Sie den Joystick mehr als 5 Sekunden lang gedrückt, um ein Feld mit Informationen zum Monitor anzuzeigen.

Bleibt das Problem bestehen, wenden Sie sich an Ihren autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

Modellbezeichnung: GDM-FW900 - Seriennummer - Modellbezeichnung und technische Daten des Computers und der Grafikkarte.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach. Führen Sie die Selbstdiagnosefunktion (Seite 20) aus, wenn sich ein Problem mit den im Folgenden empfohlenen Maßnahmen nicht beheben lässt.

Symptom Überprüfen Sieitte folgenden:
Kein Bild
Die Netzanzeige ① leuchtet nicht	Das Netzkabel muß korrekt angeschlossen sein.Der Monitor muß am Netzschalter ① eingeschaltet sein.
Die Meldung KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm, oder die Netzanzeige ① leuchtet orange oder wechselt zwischen grün und orange	Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den Buchsen sitzen (Seite 6).Der Schalter INPUT muß korrekt eingestellt sein (Seite 9).Achten Sie daraufuf, daß am Videoeingangsanschluss keine Stifte verbogen oder eingedrück sind.Durch den angeschlossenen Computer oder andere Geräte verursachechte ProblemeDer Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.Uberprüfen Sie, ob der Computer eingescheltet ist.Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm	Durch den angeschlossenen Computer oder andere Geräte verursachechte ProblemeDie Videofrequency muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen altenen Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frecenz im folgenden Bereich ein:Horizontal: 30 - 121 kHzVertical: 48 - 160 Hz
Es wird keine Meldung angezeigt, und die Netzanzeige ① leuchtet grün oder blinkt orange	Verwenden Sie die Selfdistagnosefunktion (Seite 20).
Sie arbeiten mit einem Windows 95/98-System	Wenn bei der Kommunikation zwischen PC/Grafikkarte und thisem Monitor Probleme aufreten, laden Sie den entsprechenden Treiber von der Web-Site der Microsoft Corporation herunter.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Power Mac G3/G4 anschließen, der 3 Stiftreihen hat, überprüften Sie, ob der mitgelieferte, exclusive Power Mac G3/G4-Adapter und das Videosignalkabel richtig angeschlossen sind (Seite 6).Wenn Sie den Monitor an Modelle der Serie Macintosh mit 2 Stiftreihen anschließen wollen, benötigen Sie cingen anderen Adapter (nicht mitgeliefert).
Das Bild flimmert, springt, ozilliert oder ist gestört	Entfernien Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Leuchtstoffrähen, Fernschgeräte oder Ventilatoren aus der Höhe des Monitors.Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.Schreiben Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.Durch den angeschlossenen Computer oder andere Geräte verursachechte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Uberprüften Sie, ob der Grafikmodus (VESA, Macintosh 21 Zoll Color usw.) und die Frecenz des Eingangssignals von dieser Monitor unterstützt werden (Appendix). Auch wenn die Frecenz innerhalb des zusätzten Bereichs liegt, arbeiten einzelne Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequency) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschommen	Stellen Sie Helligkeit und Kontrast ein (Seite 11).Entmagnetisieren Sie den Monitor* (Seite 15).Wenn Sie MOIRE-KORREKTUR auf EIN gesetzt haben, kann das Bild verschommen sein. Schwächen Sie in dieser Fall die Moiré-Korrektur ab, oder setzen Sie MOIRE-KORREKTUR auf AUS (Seite 14).
Symptom	Überprüfen Sieitte folgenden:
Doppelbilder sind zu sehen	·Verwendten Sie keine Bildschirmveränderungskabel und/oder Videoschaltboxen, wenn diese Phänomena auffritt. ·Überprüften Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder die Bildgroße ist nicht korrekt	·Drücken Sie die Taste ASC (Seite 9). ·Stellen Sie die Bildgroße bzw. die Position (Seite 12) ein. Beachten Sie, daß bei bestimmten Videomedi die Anzeige nicht den gesamten Bildschirm füllt.
Die Bildränder sind gekrummt	·Stellen Sie die Geometrie ein (Seite 12).
Wellenförmige oder elliptische Moiré-Effekte sind sightbar	·Setzen Sie MOIRE-KORREKTUR auf EIN, und regulieren Sie den Grad der Moiré-Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist (Seite 14). ■Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme ·Wahlen Sie ein anderer Muster für ihren Desktop.
Die Farbe ist nicht gleichmäßig	·Ent magnetisieren Sie den Monitor* (Seite 15). Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B. einen Lautsprecher), in der Höhe des Monitors aufstellen oder wenn Sie die Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig. ·Stellen Sie die Farbinheit ein (Seite 14).
Weiß sieht nicht weiß aus	·Stellen Sie die Farbtemperatur ein (Seite 12). ·Der 5-BNC-Anschluß muß in der richtigen Reihenfolge angeschlossen sein (Seite 6).
An den Rändern von Buchstaben und Linien sind rote oder blaue Schatten zu sehen	·Stellen Sie die Konvergenz ein (Seite 15).
Die Bedieneleme am Monitor Funktionieren nicht (Gerscheint auf dem Bildschirm.)	·Wenn die Tastaturspere auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 15).
Die Funktion FARBWIEDERHERSTELLUNG Funktioniert nicht	·Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Weitere Informationen zur Funktion FARBWIEDERHERSTELLUNG finden Sie auf Seite 14. ·Ändern Sie die Energiespareinstellungen Ihres Computers, damit der Monitor länger als 30 Minuten im normalen Betriebsmodus bleibt. ·Aufgrund des natürlichen Alterungsprozesses der Bildhöhe laßt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausfuhlen.
Die USB-Peripheriegeräte Funktionieren nicht	·Die richtig USB-Anschlüsse müssen fest angeschlossen sein (Seite 8). ·Der Monitor muß am Netzschalter ① eingeschaltet sein. ■Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme ·Alle USB-kompatiblen Peripheriegeräte mit eigener Stromversorgung müssen cingscheltet sein. ·Installieren Sie die neueste Version des Gerätetreibers auf Ihrem Computer. Informationen zum geeigneten Gerätetreiber erhalten Sie beim Hersteller des Geräts. ·Wenn USB-kompatible Peripheriegeräte wie Tastatur oder Maus nicht funktionieren, schließen Sie zunachst direkt an den Computer an, starten Sie den Computer neu, und nehmen Sie dann die erforderlichen USB-Einstellungen vor. Schlieben Sie Tastatur und Maus danach wieder an den Monitor an. Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben, Funktionierden die Peripheriegeräte möglicherweise nicht. ·Für Benutzer von Windows 95 1. Klicken Sie mit der rechten Maustaste auf „My Computer“, und fühlen Sie „Properties“. 2. Klicken Sie auf die Registerkarte „Device Manager“. Blättern Sie nach unten, und fühllen Sie „Universal Serial Bus Controller“. Wenn „Universal Serial Bus Controller“ nicht erscheidiert, müssen Sie eine USB-Ergebnis diskette einlagen. Wenden Sie sich an Ihr Computer-Hersteller, wenn Sie weitere Informationen zum Erwerb einer USB-Ergebnis diskette bereitsigen. 3. Wahlen Sie „Generic USB Device“ aus der USB-Controller-Liste, und;klicken Sie auf „Properties“. 4. Wenn das Kästchen besteht „Disable in this hardware profile“ aktiviert, d. h. markiert ist, entfernen Sie die Markierung. 5. Klicken Sie auf „Refresh“.
Unmittelbar nach dem Einschlten ist ein Summageräusch zu Höhe	·Dieses Gerausch wird vom automatischen Entmagnetisierungszyklus verursicht. Wenn Sie das Gerät einschlalten, wird der Monitor automatisch etwa 3 Sekunden lang entmagnetisiert.

• Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige ① leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige ① orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.

Netzanzeige ①

■ Wenn die Netzanzeige ① grün leuchtet

1. Lösen Sie alle Stecker aus den Videoeingangsbuchsen 1 und 2, oder schalten Sie den/die angeschlossenen Computer aus. 2. Schalten Sie den Monitor am Netzschalter ① aus und dann wieder ein. 3. Bewegen Sie den Joystick 2 Sekunden lang nach rechts, bevor der Monitor in den Energiesparmodus wechselt.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videokabel weiter an, und überprüfen Sie den Zustand des/der Computer.

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler.

■ Wenn die Netzanzeige ① orange blinkt

Schalten Sie den Monitor am Netzschalter ① aus und dann wieder ein.

Wenn die Netzanzeige ① jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß.

Wenn die Netzanzeige ① immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige ① blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Handler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

Kathodenstrahlrohre Streifenabstand 0,23-0,27 mm

Bildschirmdiagonale 61 cm

Ablenkung 90 Grad

FD-Trinitron

Effektive Bildgröße ca. 482,1 · 308,2 mm (B/H)

Anzeigegröße 51 cm

Auflösung Maximum (16:10)

Horizontal: 2304 Punkte

Vertikal: 1440 Zeilen

Maximum (4:3)

Horizontal: 2048 Punkte

Vertikal: 1536 Zeilen

Empfohlen (16:10)

Horizontal: 1920 Punkte

Vertikal: 1200 Zeilen

Eingangssignal: PC-Videosignal

Analoges RGB-Signal:

0,700 Vp-p (positiv), 75 Ω

Synchronisationssignal

Getrenntes H/V- oder

zusammengesetztes

Synchronisationssignal:

TTL, 2 kΩ, Grün-Signal mit

Synchronisation ohne Polarität:

0,3 Vp-p (negativ)

Standardanzeige: 16:10

ca. 474 × 296 mm (B/H)

4:3

ca. 395 × 296 mm (B/H)

5:4

ca. 370 × 296 mm (B/H)

Ablenkfrequenz* Horizontal: 30 bis 121 kHz

Vertikal: 48 bis 160 Hz

Betriebsspannung 100 bis 240 V Wechselstrom,

50 / 60 Hz, 2,2 - 1,2 A

Leistungsaufnahme ca. 170 W (ohne angeschlossene

USB-Geräte)

Betriebstemperatur 10 °C bis 40 °C

Abmessungen

ca. 571,5 × 500 × 522,5 mm (B/H/T)

Gewicht ca. 42 kg

Plug and Play

Mitgeliefertes Zubehör

Siehe Seite 6

• Empfohlene Werte für das horizontale und vertikale Timing
• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist. Die horizontale Austastbreite sollte über 2,3µSek liegen. Die vertikale Austastbreite sollte über 450 µSek liegen.

** Wenn das Eingangssignal GTF-kompatibel ist

(GTF = Generalized Timing Formula) stellt die GTF-Funktion des Monitors das Bild automatisch optimal ein.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Indices

Technische Merkmale. 16

Die folgenden Einstellungen können mit dieser Methode nicht gesetzt werden:

Technische Merkmale

Sprache für Menüs wählen (LANG). 8

Eingangssignal wählen. 9

Anpassa bildskärmen 10

Stromsparfunktionen 16

Fehlersuche 17

• DDC (Display Data Channel) ist ein Standard für VESA.

10 Anschluss für Videoeingang 2 (BNC) (Seite 6)

Aktuelles Eingangssignal anzeigen

Das BILD-Menü wird auf dem Bildschirm angezeigt.

Speziell für Windows

horizontal: 2304 Punkte

vertikal: 1440 Linien

Max (4:3)

horizontal: 2048 Punkte

vertikal: 1536 Linien

Empfohlen (16:10)

horizontal: 1920 Punkte

vertikal: 1200 Zeilen

Eingangssignalpegel Videosignal

Analog RGB: 0,700 Vp-p

(positiv), 75 Ohm

SYNC-Signal
