사용 설명서 BKM-37H SONY

본 기기를 작동하기 전에 반드시 본 설명서를

숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

목차

주의 사항...... 65

개요 65

특징 65

구성품 66

조립 67

모니터와 제어 기기 결합 67

모니터 경사도 조절 70

모니터 결합....70

높이 낮추기 70

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서

보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나

변상에 대한 일체의 책임을 지지 않습니다.

주의 사항

• 부착 스탠드를 조립할 때는 먼저 모니터 전원을 곧 후에 케이블을 분리하십시오. 모니터 전원을 컨 상태로 부착 스탠드를 부착하면 케이블이 모니터와 부착 스탠드 사이에 끼여서 감전될 수 있습니다.
• 부상을 입지 않도록 다른 사람의 도움을 받아 모니터와 제어 기기를 결합하십시오.
• 안정적인 책상 위에 부착 스탠드를 설치하십시오. 불안정하거나 경사면 위에 부착 스탠드를 설치할 경우 모니터가 떨어져 부상을 입을 수 있습니다. 설치 장소가 충분히 안정된 곳인지 확인합니다.
  -지정된 나사 이외의 나사를 사용하면 도중에 풀리거나 빠질 수 있고 이로 인해 부상을 입을 수 있습니다.
• 여기서 규정된 것 이외의 기기에 부착 스텐드를 부착 하지 마십시오. 이를 준수하지 않으면 모니터가 떨어져 부상을 입을 수 있습니다.
• 모니터의 경사도를 조절할 때 부상을 입지 않도록 모니터의 상단 및 하단을 잡습니다. 모니터를 올바로 잡지 않을 경우 모니터가 떨어져 부착 스탠드에 손가락이 끼일 수 있습니다.
• 부착 스탠드에 올라서거나 다른 무거운 물체를 올려 놓지 마십시오. 본인이 부상을 입거나 모니터가 바닥으로 떨어져 손상될 수 있습니다.
• 맨손으로 부착 스탠드의 날카로운 부위를 만지지 마십시오. 부착 스탠드의 포장을 풀고, 운반, 부착 및 분해할 때 부상을 입지 않도록 항상 보호 장갑을 착용하십시오.
• 측면 커버를 잡아 움직이는 부위에 손가락이 끼이지 않도록 합니다.
• 부착 스텐드를 부착할 때 부착 스텐드의 양쪽에 경사도 조절 나사를 제대로 조였는지 확인합니다. 경사도 조절 나사가 꽐조여 있지 않은 경우 모니터가 갑자기 움직여 부상을 입을 수 있습니다.

개요

특징

BKM-37H 컨트롤러 부착 스텐드는 BVM-E251과 BKM-17R 모니터 제어 기기를 결합하는 데 사용되는 기울기 조정 스텐드입니다.

모니터와 제어 기기 결합

BKM-37H는 모니터와 BKM-17R 제어 기기를 결합합니다. 부착 스텐드는 BKM-17R을 부착하지 않더라도 모니터용 기울기 조정 스텐드로 사용할 수 있습니다.

모니터 경사도 조절

부착 스탠스가 부착되어 있을 경우 앞쪽으로 5°, 뒤쪽으로 10°까지 모니터 경사도를 조절할 수 있습니다.

10° 5°

높이 올리기 및 낮추기

부착 스탠드에 미리 설치되어 있는 경사도 조절 기기를 분리하면 설치 높이를 낮출 수 있습니다.

경사도 조절 기기의 분리 방법은 "높이 낮추기"(70페이지)를 참조하십시오

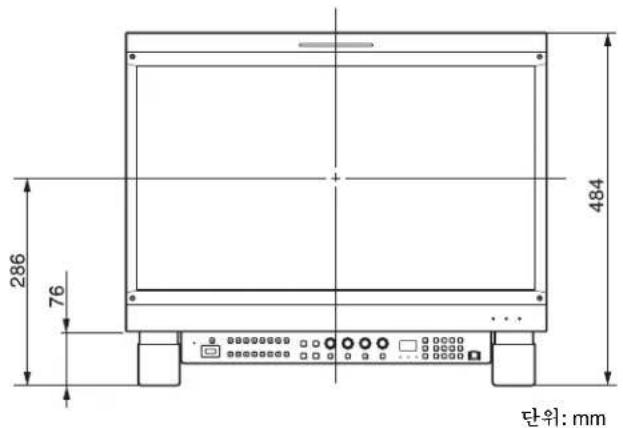

경사도 조절 기기가 부착된 경우

286 76 484 단위: mm

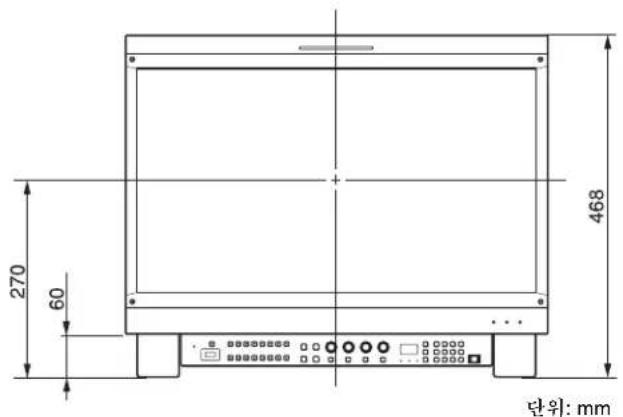

경사도 조절 기기가 분리된 경우

270 60 468 단위: mm

구성품

BKM-37H는 다음 구성품으로 이루어져 있습니다. 조립을 시작하기 전에 모든 구성품이 있는지 확인하십시오.

스텐드(우측)(1)
스텐드(좌측)(1)
후면 스테이(1)

커버(상부)(우측)(1)
커버(상부)(좌측)(1)
커버(하부)(우측)(1)
커버(하부)(좌측)(1)
조인트(2)
나사 A(3 × 8)(12)
나사 B(4 × 8)(16)
나사 C(5 × 10)(2)
연결 케이블(1)

조립

모니터와 제어 기기 결합

부착 스탠드를 사용하여 모니터에 제어 기기를 결합할 수 있습니다.

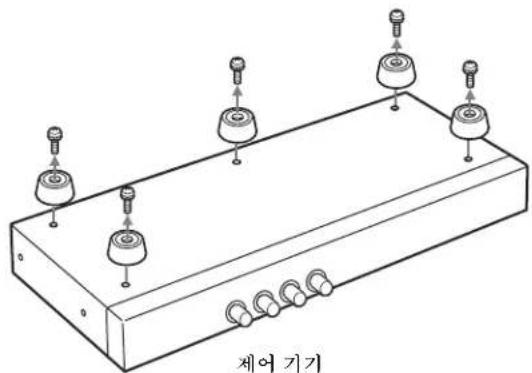

1 제어 기기 하단에서 5개의 다리를 제거합니다.

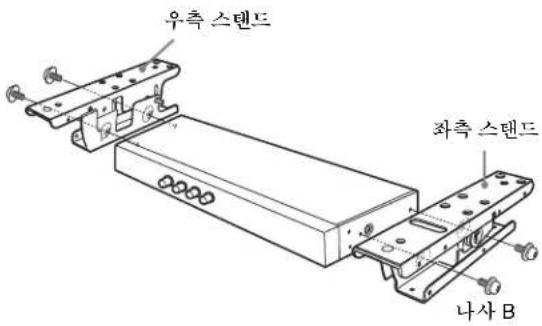

2 나사 B(4×8) 4개를 사용하여 제어 기기의 양쪽에 우측 및 좌측 스탠드를 부착합니다.

각 스텐드에 나사 B를 2개씩 사용합니다.

우측 스텐드 좌측 스텐드 나사 B

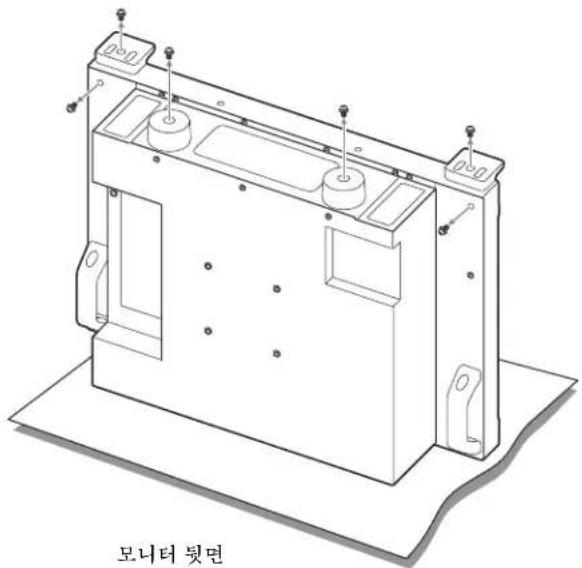

3 모니터 하단에서 4개의 다리를 제거하고 모니터 뒷면에서 좌측과 우측에 있는 나사를 제거합니다.

부드러운 형 gov을 간 바닥에 모니터를 올러 놓으십시오.

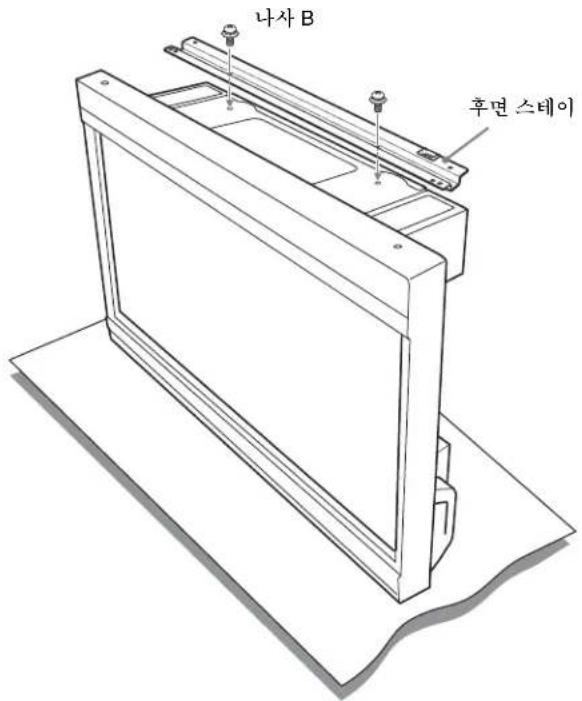

4 후면 스테이를 모니터에 대고 나사 B (4 × 8) 2개를 사용하여 조립합니다.

나사 B 후면 스테이

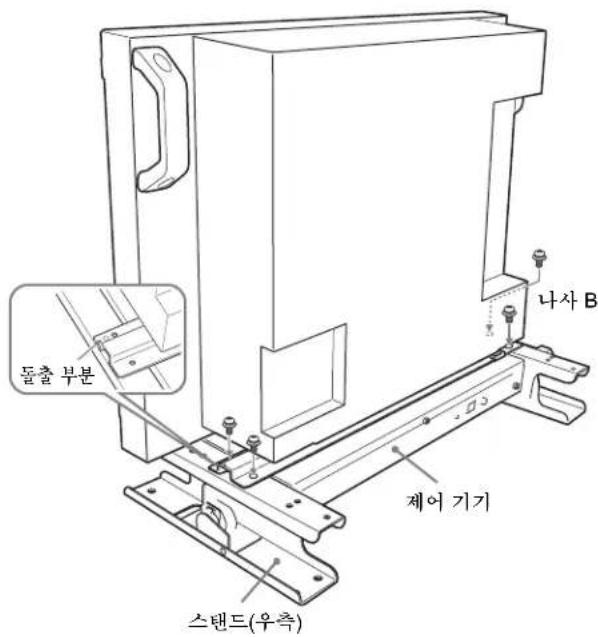

5 스텐드가 부착된 제어 기기에 모니터를 놓습니다. 후면 스테이와 제어 기기의 나사 구멍의 위치를 잘 맞추어 나사 B(4×8) 4개를 사용하여 모니터를 스텐드에 부착합니다.

제어 기기의 돌출 부분을 후면 스테이의 구멍에 그림과 같이 위치시킵니다.

돌출 부분 나사 B 제어 기기 스텐드(우측)

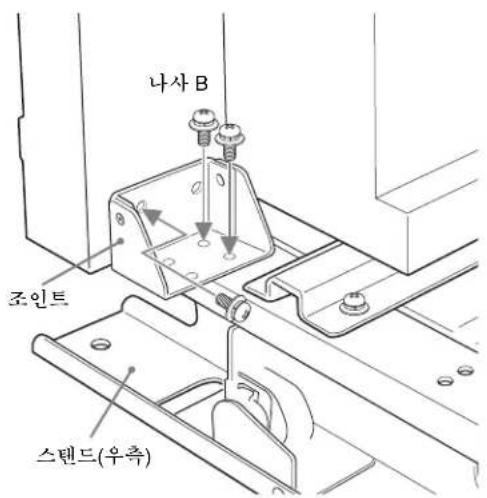

6 조인트를 우측 스텐드에 놓고 우측 스텐드를 모니터 뒷면(우측)에 3개의 나사 B(4×8)를 사용하여 고정합니다.

나사 B 조인트 스텐드(우측)

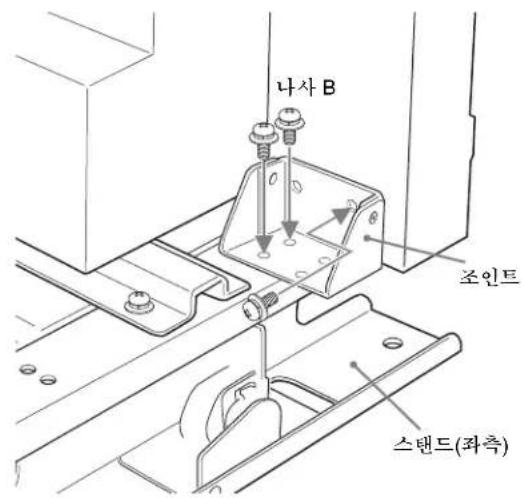

7 조인트를 좌측 스텐드에 놓고 좌측 스텐드를 모니터 덧면(좌측)에 3개의 나사 B(4×8)를 사용하여 고정합니다.

나사 B 조인트 스텐드(좌측)

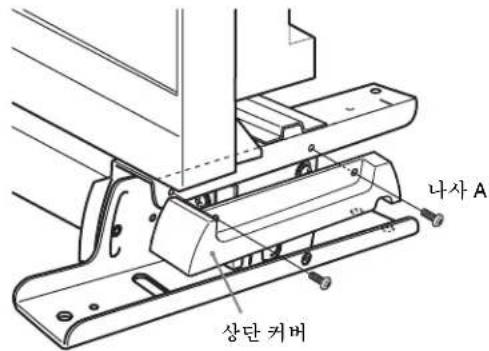

8 각각 나사 A(3×8) 2개씩 사용하여 스텐드에 우측 상단 커버 및 좌측 상단 커버를 부착합니다.

나사 A 상단 커버

9 각각 나사 A(3×8) 4개씩 사용하여 스텐드에 우측 하단 커버 및 좌측 하단 커버를 부착합니다.

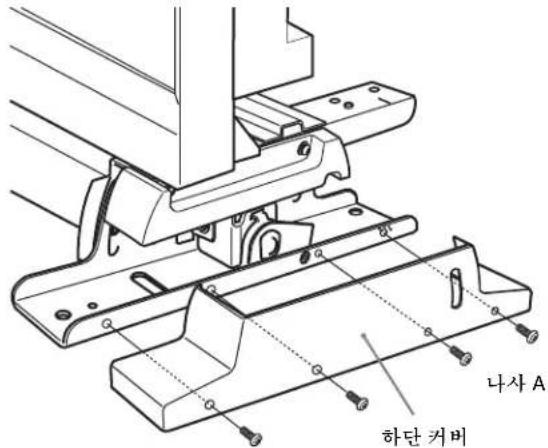

경사도 조절 기기가 부착된 경우

커버를 위에서부터 스텐드에 씩 Oh니다.

나사 A 하단 커버

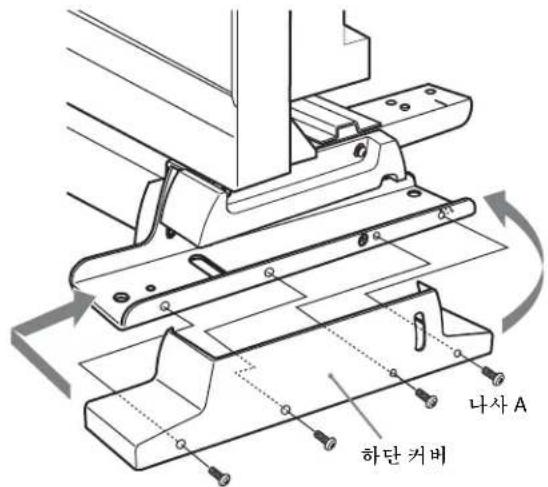

경사도 조절 기기가 분리된 경우

커버 앞쪽을 먼저 스텐드에 씩운 다음, 커버 뒤쪽을 바깥으로 휘게한 상태에서 씩웁니다.

나사 A 하단 커버

10제공된 연결 케이블을 제어 기기 후면 패널의 DC 12V 및 LAN (10/100) 커넥터에 연결합니다.

참고

DC 케이블의 커넥터(L형)를 DC 12V 커넥터에 끼우십시오.

LAN(10/100) m 12V

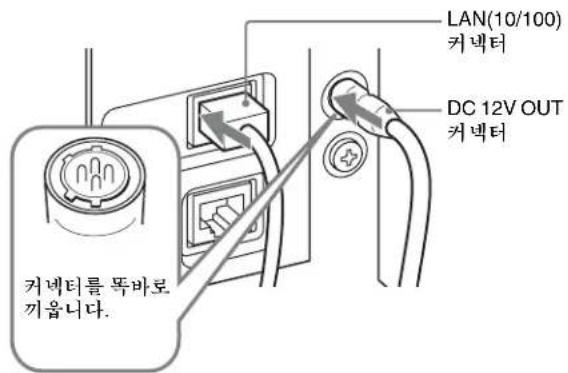

11 연결 케이블을 모니터 후면 패널의 DC 12V OUT 및 LAN (10/100) 커넥터에 꽃습니다.

참고

케이블을 DC 12V OUT 커넥터에 연결하는 경우 케이블의 커넥터를 모니터의 DC 12V OUT 커넥터에 올바른 방향으로 꽃았는지 확인하십시오.

LAN(10/100) 커넥터 DC 12V OUT 커넥터를 똑바로 끼습니다.

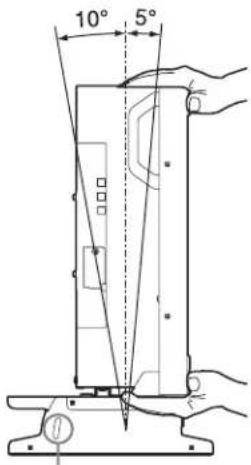

모니터 경사도 조절

우측 및 좌측 스탠드의 커버 안쪽에 위치한 경사도 조절 나사를 풀고 모니터의 상단이나 하단 또는 제어 기기를 잡고 모니터 경사도를 조절합니다. 경사도 조절 후 반드시 경사도 조절 나사를 조이십시오.

10° 5°

경사도 조절 나사

모니터 결합

제어 기기가 모니터에 결합되지 않았더라도 부착 스탠드만 모니터에 부착할 수 있습니다.

조립에 대한 내용은 "모니터와 제어 기기 결합"의 단계 3(67페이지)에서 단계 9(69페이지)를 참조하십시오.

높이 낮추기

우측 및 좌측 스탠드에 설치된 경사도 조절 기기를 분리하면 부착 스탠드의 설치 높이를 낮출 수 있습니다. 모니터에 제어 기기를 결합하기 전에 경사도 조절 기기를 분리하십시오.

참고

경사도조절기기를분리한 후에는 모니터의 경사도를 조절할 수 없습니다.

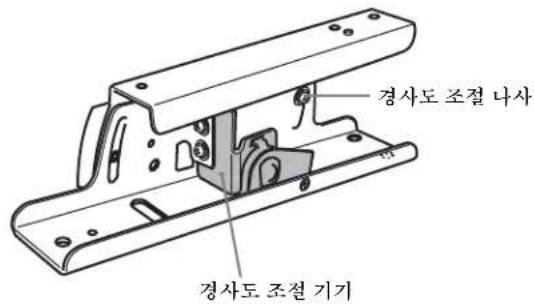

1 우측 및 좌측 스텐드의 경사도 조절 나사를 품니다.

경사도 조절 나사 경사도 조절 기기

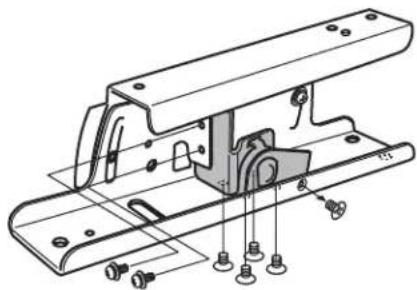

2 우측 및 좌측 스텐드 각각에서 총 7개의 경사도 조절 나사를 품니다.

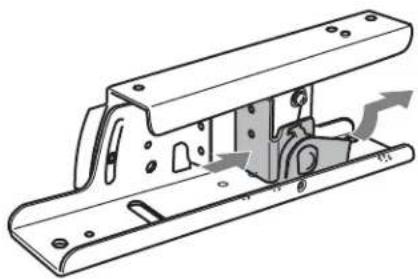

3 우측 및 좌측 스탠드에서 경사도 조절 기기를 분리 합니다.

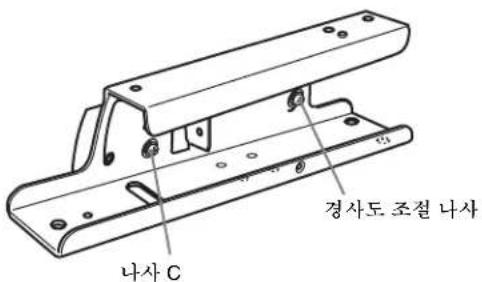

4 제공된 나사 C(5×10)를 각 스텐드에 조인 다음 경사도 조절 나사를 조입니다.

경사도 조절 나사 나사 C

부착 스탠드 높이 올리기

"높이 낮추기"의 단계 1에서 4를 역순으로 따르십시오.

참고

분리된 나사는 나중을 대비해서 잘 보관합니다.
