사용 설명서 VGPUVC100 SONY

화재 또는 감전 사고의 위험을 줄이려면 본제품에 비나 수분이 닿지 않도록 주의하십시오.

케이스를 열면 감전의 위험이 있습니다. 서비스는 자격이 있는 기술자에게 의뢰하십시오.

USB 포트를 연결할 때에는 ψ 표시가 있는

USB 포트에 연결하십시오.

• Sony, VAIO, 및 Eco Info 로 고는 Sony Corporation의 상표입니다.
• Microsoft 및 Windows는 미국 및/또는 기타 국가에서 Microsoft Corporation의 등록 상표입니다.
• IBM 및 PC/AT는 International Business Machines Corporation의 등록 상표입니다.
• Intel, Pentium 및 Celeron은 Intel Corporation의 상표 및 등록 상표입니다.
• Bluetooth 워드마크 및 로고는 Bluetooth SIG, Inc.의 소유이며 SONY 는 라이센스 하에 해당 상표를 사용합니다.
• Adobe 및 Adobe Reader는 미국 및/또는 기타 국가에서 Adobe Systems Incorporated의 상표 또는 등록 상표입니다.
  -다른 모든 시스템, 제품 및 서비스는 해당 소유자의 등록 상표이며, 본 사용설명서에서는 TM 및 ® 마크를 별도로 기재하지 않습니다.

본 사용설명서에서는 Microsoft® Windows® XP Home Edition, Microsoft® Windows® XP Professional 및 Microsoft® Windows® Media Center Edition은 Windows XP로 표기했습니다.

목차

처음에 3

호환 컴퓨터 3

셋업 4

부속 액세서리 확인하기 4

드라이버와 소프트웨어 설치하기 5

카메라 연결하기 6

소프트웨어 활성화하기 8

PDF사용설명서보기 9

주의사항 10

손질법 10

도움말 정보 11

사양 12

처음에

본 카메라는 USB 2.0과 호환되는 비주얼 커뮤니케이션 카메라입니다. 이 카메라를 사용하면 컴퓨터에서 TV 전화 기능을 사용할 수 있습니다. 본 카메라에는 다음과 같은 기능이 포함되어 있습니다.

•1,310,000픽셀 CMOS 센서 및 마이크로폰 탑재.
-제공된 "VAIO Camera Capture Utility" 소프트웨어를 사용하여 동영상 및 정지영상을 촬영하여 비디오 메일로 전송 가능.
- "VGP-UVC100 장치 드라이버"를 사용하여 백라이트 보정 및 밝기 조절과 같은 다양한 카메라 설정 가능, 프레임 설정 등과 같은 효과 추가 가능.
●웹 카메라로 사용하여 비디오 채팅 가능.

주의점

메신저 소프트웨어는 마이크로폰 볼륨을 자동으로 변경하여 스피커가 읽 Armour리는 것을 방지할 수 있습니다. 즉, 마이크로폰이 스피커와 가까운 위치에 있으면 소프트웨어가 스피커 볼륨을 낮춥니다. 소리가 편안하게 들리지 않으면 헤드폰이나 헤드셋을 사용하여 주십시오.

자세한 내용은 소프트웨어 사용설명서의 도움말 부분을 참조하여 주십시오.

호환 컴퓨터

본 카메라는 Windows XP*가 사전 설치되어 있고 USB 포트가 장착된 컴퓨터와 함께 사용하도록 설계되었습니다.

* Windows XP Service Pack 2가 설치되어 있어야 합니다. 설치되어 있지 않으면 Microsoft 웹 사이트에서 다운로드하여 주십시오.

주의점

-직접 조립한 컴퓨터,운영체제 업그레이드 또는 멀티 부팅 시 카메라가 제대로 작동하지 않을 수 있습니다.
-위와 같은 운영 환경의 컴퓨터에서 제대로 작동되지 않을 수 있습니다.
- 카메라가 장착된 컴퓨터는 호환되지 않습니다. 카메라가 컴퓨터에 연결되더라도 사용할 수 없습니다.
-정지영상 및 동영상을 VGA 또는 그보다 더 큰 크기로 캡치하려면 다음과 같은 운영 환경이 필요합니다.

CPU: Pentium III 또는 Celeron 1.2 GHz 이상

메모리를 256 MB 이상 사용하는 것이 좋습니다.

캡처 중에 이미지가 왜곡되는 경우 화면 크기 또는 이미지 크기를 줄이는 것이 좋습니다.

• 백만 피셀 이상으로 표시할 경우에는 카메라를 Hi-Speed USB(USB 2.0)가 있는 커넥터에 연결해야 합니다.
  -카메라를 사용하려면 제공된 설치 디스크에서 소프트웨어를 설치해야 합니다.

셋업

부속 액세서리 확인하기

상자에서 카메라를 꺼내고 상자에 다음과 같은 액세서리가 들어있는지 확인하여 주십시오.

없는 액세서리가 있을 때에는 본 제품을 구입하신 Sony 판매점 또는 거주 지역의 Sony 서비스 담당자에게 연락하여 주십시오.

-비주얼 커뮤니케이션 카메라
-설치 디스크(CD-ROM × 1)
-사용설명서(본 책자)
•보증서 *

*부속 액세서리는 국가 및 지역에 따라 다릅니다.

카메라를 사용하기 전에 컴퓨터에 VGP-UVC100 장치 드라이버를 설치합니다. 정지영상 및 동영상을 캡처하기 위해 "VAIO Camera Capture Utility" 소프트웨어를 설치할 수 있습니다.

주의점

• 컴퓨터에서 CD-ROM 드라이브 같은 디스크 드라이브를 이용할 수 있는지 확인하여 주십시오. 본 사용설명서에서는 CD-ROM 드라이브와 다양한 디스크 드라이브를 "CD-ROM 드라이브"라고 합니다. CD-ROM 드라이브 연결 방법에 대한 자세한 내용은 컴퓨터나 CD-ROM 드라이브와 함께 제공된 사용설명서를 참조하여 주십시오.
• "VAIO Camera Capture Utility"를 사용하려면 하드 디스크에 2 GB 이상의 여유 공간이 있어야 합니다.
  -드라이버와 소프트웨어를 설치하기 전에 Windows를 업데이트하여 주십시오.
  -드라이버와 소프트웨어를 설치하기 전에 모든 소프트웨어를 종료하여 주십시오.
• Administrator로 로그 온하고 드라이버와 소프트웨어를 설치하여 주십시오.
• "새 하드웨어 추가 마법사" 대화 상자가 나타나면 "취소"를 클릭하고 컴퓨터에서 카메라를 분리한 후 다시 설치하여 주십시오.

1 컴퓨터 전원을 컵니다. Windows 운영체제가 시작됩니다. 제공된 설치 프로그램 디스크를 CD-ROM 드라이브에 넣습니다.

설치 프로그램이 자동으로 시작되고 "Sony Visual Communication Camera VGP-UVC100 Application Installer Setup" 화면이 나타납니다.

2설치하고 싶은 소프트웨어가 선택되어 있는지 확인하고 "Next"를 클릭합니다.

힌트

소프트웨어가 이미 설치되어 있으면 확인란은 나타나지 않습니다.

3설치가 완료되고 표시가 사라질 때까지 화면에 나타나는 지시에 따릅니다.

힌트

설치한 후 컴퓨터를 다시 시작하라는 메시지가 나타나면 "Yes"를 클릭하여 주십시오.

4카메라의 USB 케이블을 컴퓨터의 USB 포트에 연결합니다.

필요한 드라이버가 자동으로 설치됩니다. 설치한 후 컴퓨터를 다시 시작하라는 메시지가 나타나면 "Yes"를 클릭하여 주십시오.

Windows를 다시 시작한 후에는 카메라를 사용할 수 있습니다.

주의점

-운영체제의 시작 중이나 종료 중에는 카메라 USB 케이블을 빼거나 연결하지 마십시오. 카메라나 컴퓨터가 고장 나는 원인이 됩니다.
-카메라의 USB 케이블을 조심스럽게 분리/다시 연결하여 주십시오. 너무 서두르면 컴퓨터 동작이 불안정해질 수 있습니다.
-카메라는 고화질 영상을 표시하기 위해 데이터 전송용으로 항상 일정량의 USB 대역폭을 확보하고 있습니다. 따라서 USB 허브를 사용해서 여러 대의 USB 장치를 동시에 연결하면 데이터 전송에 사용 가능한 대역폭이 부족하게 되고 정상으로 작동하지 않게 됩니다.

힌트

• USB 포트가 여러 개 있을 경우, USB 케이블을 다른 USB 포트에 연결하면 필요한 드라이버가 자동으로 설치됩니다. 설치한 후 컴퓨터를 다시 시작하라는 메시지가 나타나면 "Yes"를 클릭하여 주십시오. Windows를 재시작하고 USB 포트를 연결한 후 카메라를 사용할 수 있습니다.
• 드라이버가 정상으로 설치되지 않으면 드라이버를 제거한 후 다시 설치하여 주십시오. 설치를 확인하고 설치를 제거하려면 PDF 사용설명서를 참조하십시오. PDF 사용설명서를 보는 방법에 대한 자세한 내용은 10페이지를 참조하여 주십시오.

카메라 연결하기

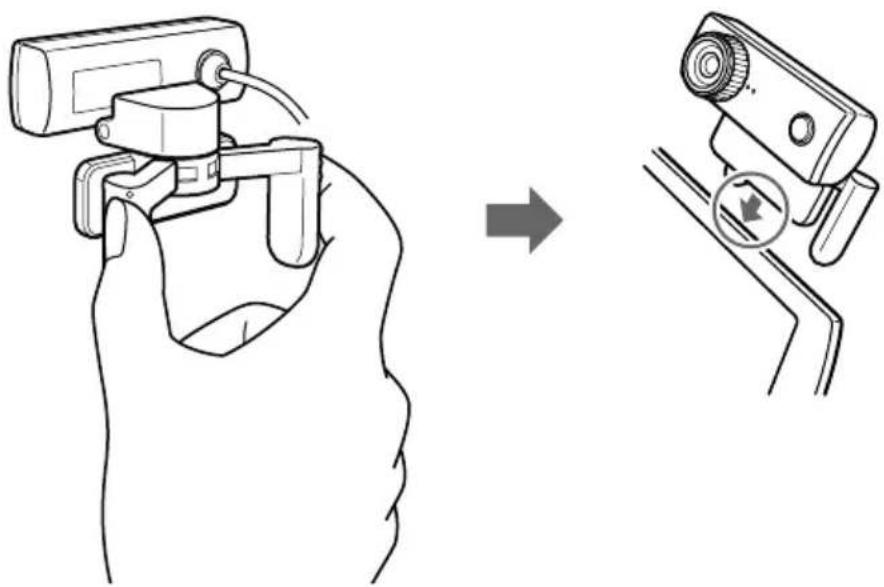

직접 연결하는 경우

카메라를 디스플레이 패널에 장착합니다.

암을 잡아당기고 카메라를 디스플레이 패널 위에 접니다.

사용 중인 컴퓨터 유형에 따라서는 본 카메라를 직접 장착할 수 없는 경우가 있습니다. 그런 경우에는 다음 페이지의 "수평으로 고정하기"에서 자세한 내용을 참조하여 주십시오.

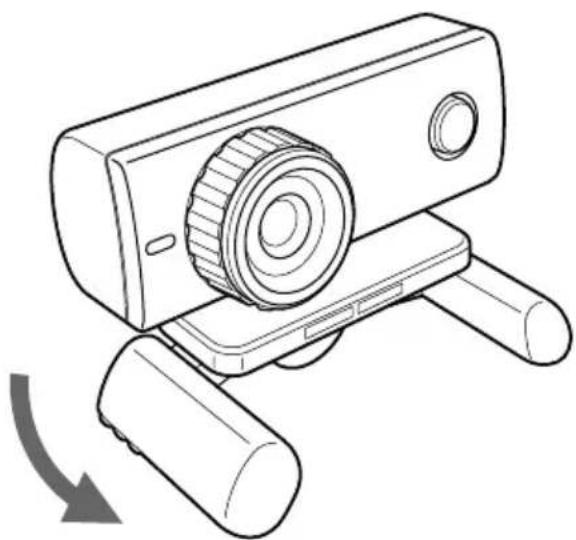

수평으로 고정하기

아래 그림과 같이 카메라를 CRT 디스플레이나 컴퓨터 월면과 같은 평평하고 안정된 장소에 고정합니다.

1암과 암 플레이트를 사용자 쪽으로 향하게 합니다.

컴퓨터가 전원이 끼져 있을 때에는 다음의 순서 1은 조작할 필요가 없습니다. 단 컴퓨터가 절전 모드일 때 USB 케이블을 뺼다가 다시 연결하면 카메라가 감지되지 않는 경우가 있습니다.

1카메라에서 사용 중인 소프트웨어를 종료합니다.

2컴퓨터에서 USB 케이블을 빠고 카메라를 제거합니다.

주의점

USB 케이블을 뻗 때 케이블을 잡고 잡아당기면 케이블이 파손될 염려가 있습니다. 케이블은 반드시 커넥터를 잡고 빼 주십시오.

소프트웨어 활성화하기

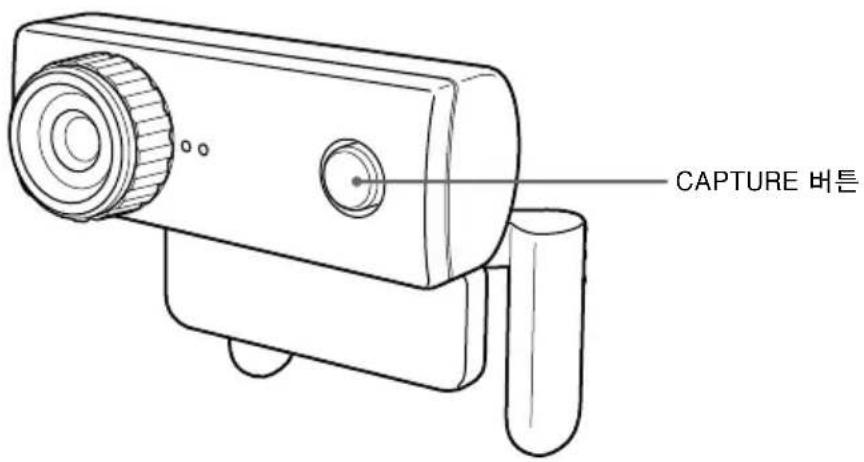

카메라의 CAPTURE 버튼을 누릅니다.

CAPTURE 버튼

"VAIO Camera Capture Utility" 소프트웨어가 활성화됩니다. 정지영상과 동영상 캡처에는 "VAIO Camera Capture Utility" 가 필요합니다. 카메라의 설정을 변경하고 이미지에 효과를 추가할 때 "VGP-UVC100 장치 드라이버"를 사용할 수 있습니다. 사용법에 대한 자세한 내용은 제공된 설치 디스크에 있는 PDF 사용설명서와 "VAIO Camera Capture Utility"의 도움말 부분을 참조하여 주십시오.

주의점

소프트웨어의 기둥 시간은 컴퓨터에 따라 다릅니다. CAPTURE 버튼을 누르고 활성화되는 동안 기다려 주십시오.

정지영상 및 동영상을 캡처하는 방법, 백라이트 보정 및 밝기 조정과 같은 카메라의 설정을 변경하는 방법은 제공된 설치 디스크에 포함된 PDF 사용설명서에 설명되어 있습니다.

힌트

-제공된 설치 디스크를 CD-ROM 드라이브에 미리 넣어 놓아야 합니다. 설치 디스크를 넣으면 "Sony Visual Communication Camera VGP-UVC100 Application Installer Setup" 화면이 나타납니다. 드라이버 및 소프트웨어 설치가 완료되면 "취소"를 클릭합니다.
- PDF 사용설명서를 보려면 Adobe Reader가 필요합니다. 컴퓨터에 이 프로그램이 설치되어 있지 않으면 아래 웹 사이트에서 다운로드하십시오. http://www.adobe.com/

1 "시작" 버튼, "내 컴퓨터"를 클릭한 다음 CD-ROM 드라이브 아이콘을 더블 클릭합니다.

2"Manual" 풀더를 연 다음 "KR" 풀더를 엽니다.
3"VGP-UVC100_manual_kr.pdf"를 더블 클릭합니다.

주의사항

사용 및 보관 장소

다음 장소에서는 본 제품을 사용하거나 보관하지 마십시오. 카메라가 손상될 수도 있습니다.

- 온도가 매우 높아지는 장소

더운 날씨나 여름철, 창문을 꼭 닫은 자동차 안은 온도가 특히 점점 높아지기 때문에 이런 장소에 카메라를 방치하면 카메라가 틀어지거나 파손될 염려가 있습니다.

-직사광선이 닿는 장소나 난방기구가 가까이 있는 장소

카메라가 틀어지거나 파손될 염려가 있습니다.

-해변 등 모래가 많은 장소

해변 등 모래가 많은 장소에 카메라를 놓지 마십시오. 카메라가 파손되거나 경우에 따라서는 수리할 수 없는 경우가 있습니다.

-렌즈는 태양을 향해 놓지 마십시오.

탄 자국이 생기거나 렌즈가 손상되는 원인이 됩니다. 카메라를 창 가까이나 옥외에 둘 때 주의하십시오.

조작

• 조작 중에는 카메라의 USB 케이블을 빼지 마십시오. 카메라가 고장 나는 경우가 있습니다.
  -카메라 위에 어떤 물건도 올려 놓지 마십시오.
• 온도 변화가 급격한 장소에 카메라를 놓지 마십시오. 온도가 낮은 곳에서 높은 곳으로 카메라를 이동한 직후나 주위 온도가 급격히 상승된 후에는 사용하지 마십시오. 그렇지 않으면 카메라 내부에 응결 현상이 생기는 경우가 있습니다. 카메라를 잠시 그대로 두었다가 사용하여 주십시오.

-카메라를 억지로 돌리지 마십시오.그 뭉 경우 고장날 수 있습니다.

-지정된 사양 이외의 컴퓨터를 사용하지 마십시오.

-카메라 내부에 물이나 물건이 들어가지 않도록 하십시오. 카메라를 열지 마십시오.

렌즈

렌즈는 만지지 마십시오.

손질법

캐비닛 클리닝

카메라 표면은 부드럽고 마른 형깊으로 닭아내십시오. 잘 지워지지 않는 더러움은 묶은 중성세제를 적신 형깊으로 닭아 내십시오. 용해제, 세탁용 알코올, 벤젠 등은 표면이 손상될 염려가 있으므로 사용하지 마십시오.

렌즈 클리닝

렌즈 앞면의 먼지는 블로어 브러시 또는 부드러운 솔을 사용해서 제거하여 주십시오.

도움말 정보

여기에서는 Sony로부터 도움말과 지원을 받는 방법 및 비주얼 커뮤니케이션 카메라의 문제점에 대한 해결 정보를 설명합니다.

Sony의 지원에 대하여

Sony에서는 사용 중인 비주얼 커뮤니케 이션 카메라에 몇 가지 지원을 제공합니다. 사용 중인 카메라 또는 소프트웨어에 대하여 질문이 있을 때에는 다음 사항을 참조하여 주십시오:

□본 가이드에서는 카메라의 사용 방법을 설명합니다.

미국 및 캐나다 거주 고객의 경우

□Sony Customer Information Service Center로 문의하여 사용 중인 노트북 컴퓨터와, 사용 중인 컴퓨터와 작동되는 기타 Sony 제품에 관한 정보를 얻을 수 있습니다. Sony Customer Information Service Center에 연락하려면 1-888-4SONYPC(1-888-476-6972)로 문의하십시오.

□Sony 온라인 지원

Sony 온라인 지원 서비스에서는 일반 적으로 당면하게 되는 문제에 대한 정 보를 제공해 드리고 있습니다. 문제에 대한 설명을 입력하면 지식 데이터베 이스가 해당 해결책을 온라인으로 검 색합니다. Sony 온라인 지원 서비스 는 아래 주소를 통해 이용하실 수 있습 니다:

□VAIO-Link. 주소 및 번호는 아래의 사이트를 확인하십시오. http://www.vaio-link.com/

그외 국가 및 지역에 거주하는 고객의 경우

□VAIO 웹사이트에서는 일반적인 질문 및 해결책을 제공해 드리고 있습니다. vaio-online.sony.com/

사양

비주얼 커뮤니케이션 카메라

이미지 픽업

컬러 CMOS 프로그레시브 스캐닝 이미지 센서.

렌즈

2그룹, 2렌즈, F2.3

초점 거리 f=3.8 mm

(f=31.3 mm에서 35 mm 카메라 상당)

초점 범위 30 mm에서 ∞

시야각 수평방향 약 56.8°

수직방향 약 42.6°

화이트 밸런스

Indoors/Outdoors

셔터 속도

Auto

플리커 보정 기능

50 Hz/60 Hz

비디오 캡쳐 형식

RGB24 비트

영상 사이즈

1,280 × 1,024

640 × 480

320 × 240

무비 사이즈

640 × 480 , WMV

320 × 240 , WMV, MPEG1

160 × 120 , WMV

160 × 112 , MPEG1

디스플레이 프레임 개수

최대: 30프레임/초*

*이 값은 컴퓨터 사양 및 사용 응용 프로그램에 따라 다릅니다.

카메라 회전 범위

약 10°에서 90°

오른쪽 및 왼쪽 360°(케이블이 허용하는 경우)

소비 전력

약 1.0 W

외형치수

일반

약 55 × 50.5 × 40.5 mm

(W× H× D)

가로

약 55 × 39.5 × 39 mm

(W× H× D)

케이블 길이

약 100 cm

중량

약 55 g

작동 환경

작동 온도

5^ 에서 35^

(시간당 10°C 이하 온도 변화)

작동 습도

20%에서 80%(비용결),

습도가 35°C에서 65% 미만일 때

(습도계 29°C 미만)

보관 온도

-20°C에서 60°C

(시간당 10°C 이하 온도 변화)

보관 습도

10%에서 85%(비용결),

습도가 60°C에서 20% 미만일 때

(습도계 35°C 미만)

부속 액세서리

-설치 디스크(CD-ROM × 1)

-사용설명서(1)

•보증서(1)*

*부속 액세서리는 국가 및 지역에 따라 다릅니다.

더자인 및 주요 제원은 예고 없이 변경하는 경우가 있습니다.
