产品类型	USB 可视通信摄像头
品牌	索尼
型号	VGPUVC100
传感器	CMOS 1/4英寸，有效像素1,310,000
最大图像分辨率	1280 x 1024 像素
最大视频分辨率	640 x 480 像素 (WMV)
最大帧率	30 帧/秒
镜头	F2.3，焦距 3.8 毫米（相当于 35 毫米格式的 31.3 毫米）
视角	水平 56.8°，垂直 42.6°
对焦	30 毫米至无穷远
内置麦克风	是
连接	USB 2.0（兼容 USB 1.1）
线缆长度	约 100 厘米
尺寸（标准）	55 x 50.5 x 40.5 毫米（长 x 高 x 深）
尺寸（水平）	55 x 39.5 x 39 毫米
重量	约 55 克
电源	通过 USB 端口供电，功耗 1.0 W
旋转	向上 10°，向下 90°，左右 360°
附带软件	VGP-UVC100 驱动程序，VAIO Camera Capture Utility 软件
兼容性	Windows XP Service Pack 2
包含附件	安装光盘，用户手册，保修卡
维护与清洁	外壳：干软布；镜头：吹气球或软刷
安全	请勿暴露在雨中或潮湿环境中，请勿打开外壳
工作环境	5 °C 至 35 °C，湿度 20% 至 80%（无凝结）

常见问题 - VGPUVC100 SONY

如何安装摄像头驱动程序和软件？

插入附带的安装光盘。安装自动启动。按照屏幕指示操作。安装完成后，将摄像头插入 USB 端口。驱动程序自动安装。可能需要重启计算机。

这款摄像头是否兼容 Windows 10？

不，它专门为 Windows XP Service Pack 2 设计。无法保证在更高版本的 Windows 上正常运行。

如何将摄像头固定在屏幕或桌子上？

要在屏幕上固定，抓住两侧臂，将摄像头挂在屏幕顶部。若要水平放置，将臂和板转向自己，然后将摄像头放在平坦表面上。

摄像头附带哪些软件？

摄像头随附 VGP-UVC100 设备驱动程序 和 VAIO Camera Capture Utility 软件，用于捕获静态图像和电影。

如何清洁摄像头镜头？

使用 吹气球 或软刷去除灰尘。请勿用手指触摸镜头。对于外壳，使用干软布。

我可以使用这款摄像头进行视频会议吗？

是的，它作为标准网络摄像头工作。内置麦克风 处于活动状态。请确保使用兼容软件，如 Skype 或 Zoom。

支持哪些视频分辨率？

支持的视频分辨率为：640x480 (WMV)、320x240 (WMV、MPEG1)、160x120 (WMV)、160x112 (MPEG1)。最大帧率为 30 帧/秒。

如果图像变形或卡顿怎么办？

在软件设置中降低图像或屏幕大小。对于高分辨率，请确保使用 USB 2.0 端口。同时检查驱动程序是否正确安装。

如何卸载摄像头驱动程序？

进入控制面板，然后选择 添加/删除程序（或程序和功能）。找到 'VGP-UVC100 设备驱动程序' 并卸载。如果提示，重启计算机。

哪里可以找到摄像头的详细用户手册？

PDF 格式的用户手册位于附带的 CD-ROM 上，文件夹 Manual/FR 中，文件 VGP-UVC100_manual_fr.pdf。您需要 Adobe Reader 来查看。

用户手册 VGPUVC100 SONY

動作溫度：5°C～35°C（溫度梯度10°C／時以下）

保存溫度：-20°C～60°C

（溫度梯度10°C／時以下）

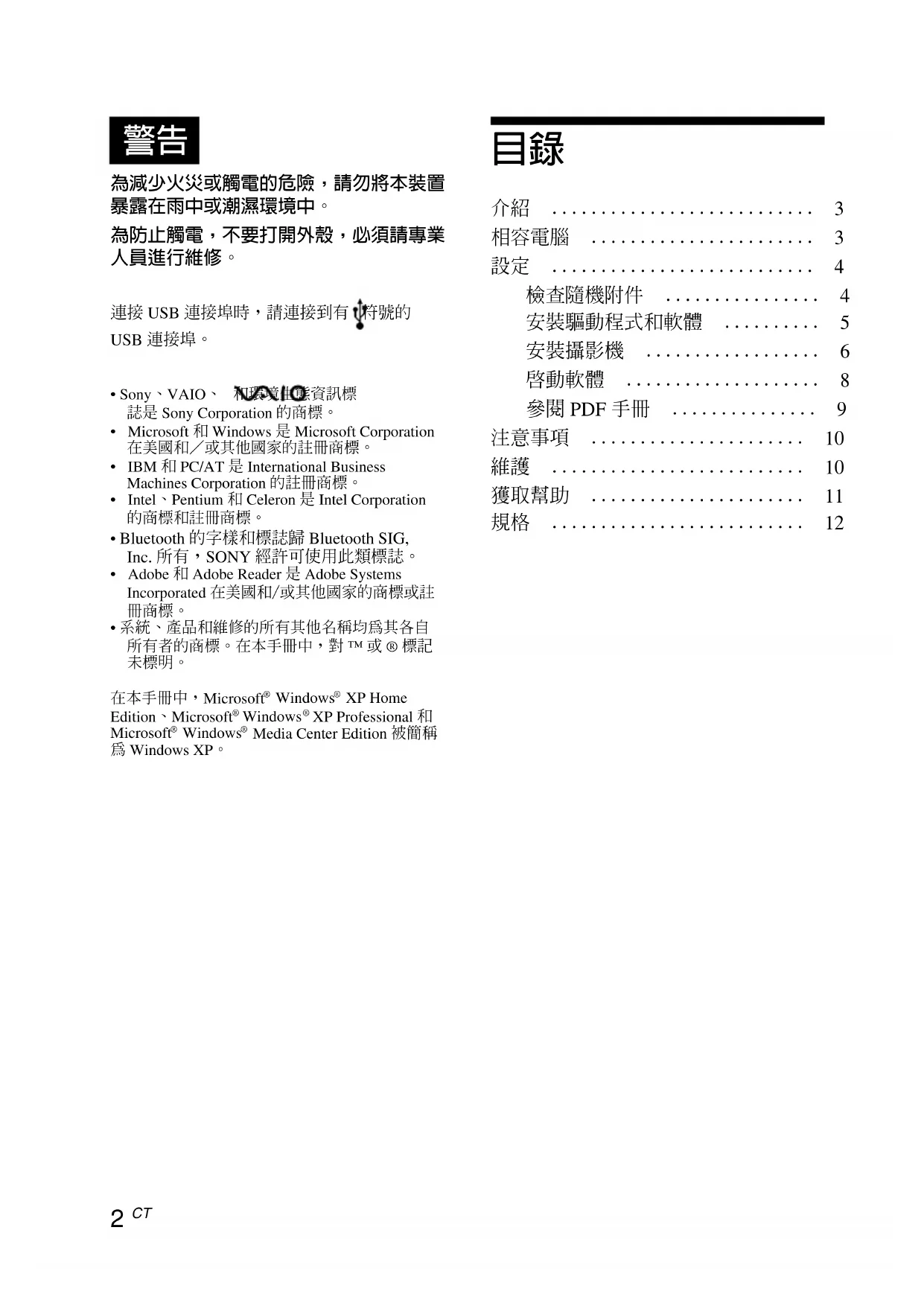

為減少火災或觸電的危險，請勿將本裝置暴露在雨中或潮濕環境中。

為防止觸電，請勿打開外殼，必須請專業人員進行維修。

連接USB連接埠時，請連接到有符號的USB連接埠。

• Sony、VAIO和環境生態資訊標誌是Sony Corporation的商標。
• Microsoft和Windows是Microsoft Corporation在美國和／或其他國家的註冊商標。
• IBM和PC/AT是International Business Machines Corporation的註冊商標。
• Intel、Pentium和Celeron是Intel Corporation的商標和註冊商標。
• Bluetooth的字樣和標誌歸Bluetooth SIG, Inc.所有，SONY經許可使用此類標誌。
• Adobe和Adobe Reader是Adobe Systems Incorporated在美國和/或其他國家的商標或註冊商標。
• 系統、產品和維修的所有其他名稱均為其各自所有者的商標。在本手冊中，對TM或®標記未標明。

在本手冊中，Microsoft® Windows® XP Home Edition、Microsoft® Windows® XP Professional和Microsoft® Windows® Media Center Edition被簡稱為Windows XP。

目錄

介绍 3

兼容电脑 3

设置 4

检查随机附件 4

安装驱动程序和软件 5

安装摄像头 6

启动软件 8

参阅 PDF 手册 9

注意事项 10

维护 10

获取帮助 11

规格 12

介绍

本摄像头是 USB 2.0 兼容的可视通讯摄像头。您可以通过本摄像头在电脑上使用语音视频功能。功能如下：

• 1310000 像素的 CMOS 传感器和麦克风。
• 拍摄动态影像和静止影像，并通过附送的“VAIO Camera Capture Utility”软件传送影音邮件。
• 通过“VGP-UVC100 设备驱动程序”软件进行各种摄像机设置，例如背光补偿调节和亮度，以及增加效果，例如设置画格等。
• 当用作网络摄像机时，可以进行视频聊天。

附注

您的即时通讯软件可能会自动调节麦克风音量，以免扬声器发出尖锐的杂音；当麦克风靠近扬声器时，软件会降低扬声器音量。如果声音听不清楚，请使用耳机。有关详细信息，请参阅软件操作的说明章节。

兼容电脑

本摄像机是为搭配预装 Windows XP* 和配备 USB 连接埠的电脑所设计。

* 需要安装 Windows XP Service Pack 2。如果电脑内没有安装，请从 Microsoft 的网站下载。

附注

· 本摄像机不保证能在组装电脑或操作系统升级／多重开机的电脑上正常运作。 - 在上述作业环境中，不保证能在每台电脑上正常运作。 - 配备摄像机的电脑不相容。即使摄像机与电脑连接，仍然无法使用。 - 以 VGA 或较大尺寸撷取静止影像和动态影像时，必须具备以下作业环境。

CPU : Pentium III 或 Celeron 1.2 GHz 以上

建议使用 256 MB 以上的内存。

如果撷取的影像扭曲时，建议缩小屏幕尺寸或影像尺寸。

- 若要显示百万像素的影像，必须使用 Hi-Speed USB（USB 2.0）将相机连接到连接埠。

- 若要使用相机，必须安装附送安装光盘的软件。

設定

檢查隨機附件

將攝影機從包裝盒中取出，並確定盒中含有下面列出的附件。

如果缺少任何附件，請聯絡您購買該產品時的 Sony 銷售商或者您所在地區的 Sony 服務代表。

- 可視通訊攝影機

- 安裝光碟（CD-ROM×1）

- 操作說明（本手冊）

- 保固卡*

* 隨機附件視國家和地區而異。

安裝 VGP-UVC100 裝置驅動程式，以便在電腦上使用攝影機。您可以安裝 “VAIO Camera Capture Utility” 軟體以擷取靜止影像和動態影像。

附註

• 請確認您的電腦的磁碟機，例如 CD-ROM 光碟機等可用。在本手冊中，CD-ROM 光碟機或多片磁碟機均被稱為 “CD-ROM 光碟機”。有關如何連接 CD-ROM 光碟機的詳細資訊，請參閱與您的電腦或 CD-ROM 光碟機一起附送的手冊。
• 若要使用“VAIO Camera Capture Utility”，硬碟可用空間必須超過2 GB。
• 在安裝驅動程式和軟體之前，先更新 Windows。
• 在安裝驅動程式和軟體之前，先關閉所有軟體。
• 在安裝驅動程式和軟體前，請以管理員身份登入。
• 如果出現「新增硬體精靈」對話方塊，請按一下「取消」，然後切斷攝影機與電腦的連接，再重新安裝。

1. 打開電腦，啟動 Windows 作業系統，將附送的安裝光碟插入 CD-ROM 光碟機。

安裝程式會自動啟動，螢幕上會出現「Sony Visual Communication Camera VGP-UVC100 Application Installer Setup」的字樣。

2. 確認選擇您想安裝的軟體，然後按一下「下一步」。

如果已經安裝了該軟體，核取方塊將不會出現。

3. 按照螢幕指示操作，直到設定完成且畫面關閉。

當安裝完成後，如果出現重新啟動的提示訊息，請按一下「是」。

4. 將攝影機的 USB 電纜連接到電腦的 USB 連接埠。

系統會自動安裝所需的驅動程式。當安裝完成後，如果出現重新啟動的提示訊息，請按一下「是」。在 Windows 作業系統重新啟動後，您就可以開始使用攝影機了。

附註

• 在 Windows 作業系統正在啟動或關閉時，請不要插入或拔出攝影機的 USB 電纜；否則可能會導致攝影機或電腦出現故障。
• 請小心插入或拔出攝影機的 USB 電纜；如果動作太快，可能會導致電腦操作不穩定。
• 本攝影機可以確保 USB 資料傳輸的頻寬固定，以顯示高品質的影像。所以，如果您使用 USB 集線器同時連接多個 USB 裝置，可用的資料傳輸頻寬可能不足以支援正常操作。

提示

• 有數個 USB 連接埠時，連接 USB 電纜到不同的 USB 連接埠後，將自動安裝所需的驅動程式。當安裝完成後，如果出現重新啟動的提示訊息，按一下“是”。在您的 Windows 作業系統重新啟動並且連接到 USB 連接埠後，您就可以開始使用攝影機了。
• 如果驅動程式未正確安裝，先將它移除然後重新安裝。請參閱 PDF 手冊，確認安裝以及進行移除。有關如何閱讀 PDF 手冊的詳細資訊，請參閱第 10 頁。

安裝攝影機

直接安裝時

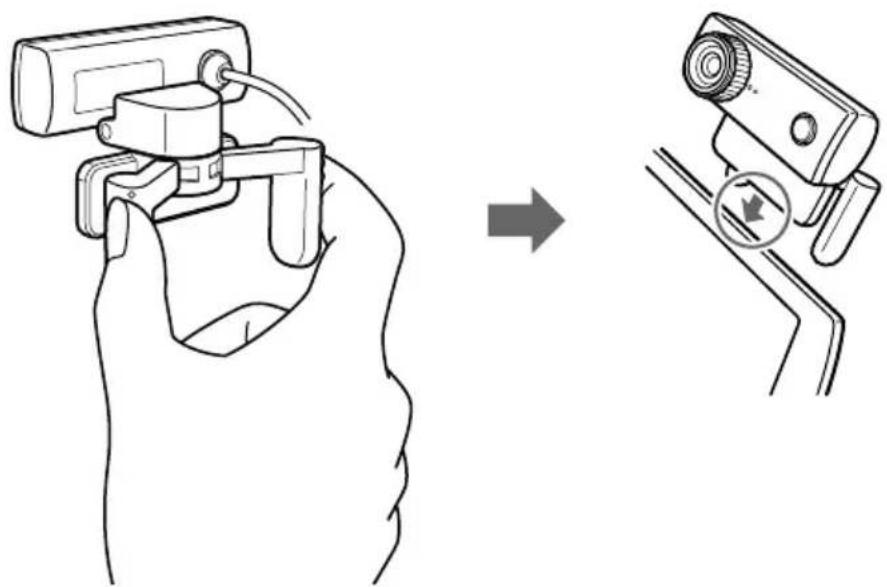

將攝影機安裝到顯示面板上。

將支架捏在一起，將攝影機安裝到顯示面板上方。

根據您使用的電腦類型，也許有時不能直接安裝攝影機。 如果出現這種情況，請參閱下頁的“水平安裝”章節，以獲取詳細的說明。

水平安裝

如果攝影機安裝在平坦、穩定的表面，例如 CRT 顯示器或電腦上，請進行以下操作：

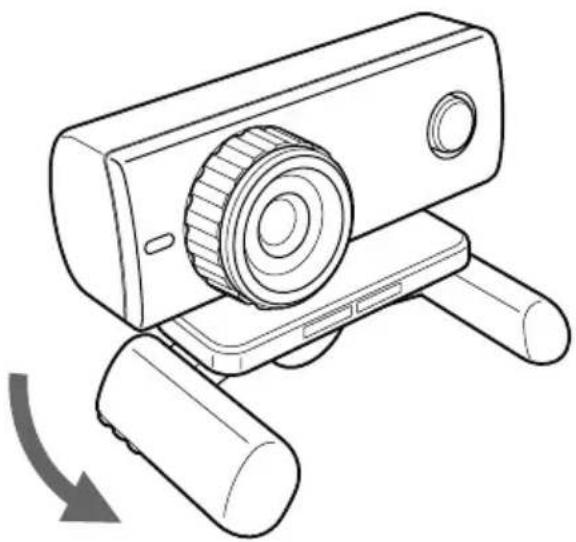

1 將支架和支架板轉向您。

如果您的電腦已經關閉，您無須執行下面的步驟1。不過，如果您在電腦處於省電模式的時候拔出USB電纜，然後又把它插上，攝影機可能不會被檢測到。

1 關閉攝影機所使用的軟體。

2 從電腦上拔出 USB 電纜，然後取下攝影機。

附註

如果您在拔出 USB 電纜的時候只拔電纜本身，可能會損壞電纜。在拔出電纜的時候請確認您捏住了連接埠。

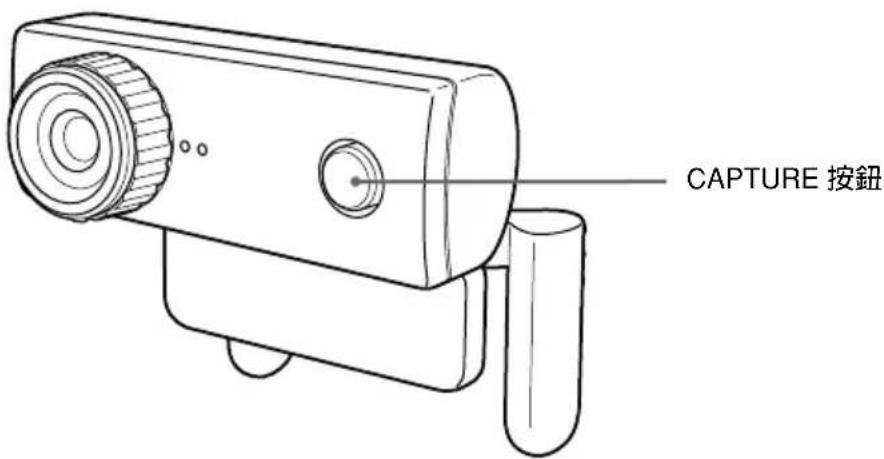

按下相機上的 CAPTURE 按鈕。

“VAIO Camera Capture Utility” 軟體啟動。

擷取靜止影像和動態影像需要 “VAIO Camera Capture Utility”。您要變更攝影機設定以及為影像增加效果時，可以使用 “VGP-UVC100 裝置驅動程式”。有關使用的詳細資訊，請參閱附送安裝光碟內的 PDF 手冊，以及 “VAIO Camera Capture Utility” 的說明章節。

註

軟體啟動時間根據您的電腦而不同。按下 CAPTURE 按鈕時，請等待啟動。

擷取靜止影像和動態影像與變更攝影機設定的方式，例如背光補償和亮度的調節，請參閱附送安裝光碟內的 PDF 手冊。

提示

• 請先將需要的附送安裝光碟插入 CD-ROM 光碟機。插入安裝光碟後，將會顯示 “Sony Visual Communication Camera VGP-UVC100 Application Installer Setup” 螢幕。驅動程式和軟體完成安裝後，按一下 “取消”。
• 若要參閱 PDF 手冊，必須具備 Adobe Reader。如果電腦內沒有安裝，請從以下網址下載：

http://www.adobe.com/

1 按一下 “開始” 按鈕，按一下 “我的電腦”，然後按兩下 CD-ROM 光碟機圖示。 2 開啓 “Manual” 資料夾，然後開啓 “CT” 資料夾。 3 按兩下 “VGP-UVC100_manual_ct.pdf”。

注意事項

使用和存放位置

請不要在下列場所使用和存放本產品。 否則可能會導致對攝影機的損壞。

- 異常高溫的場所

在高溫或夏季的時候，封閉車輛內部的溫度會變得特別高，如果將攝影機放置在這樣一個環境中，可能會導致它變形或損壞。

請勿將攝影機放置在受陽光直射或靠近發熱器具的場所，否則攝影機可能會變形或損壞。

請勿將攝影機放置在沙地場所，例如海灘。

不要將攝影機放置在可能有沙石存在的地方，例如海灘或其他沙地區域。否則可能會損壞攝影機，在某些情況下，甚至可能造成無法修復的損壞。

不要將鏡頭對著太陽。

否則可能導致內部燃燒或其他鏡頭損壞。在窗邊或戶外使用攝影機時要當心。

操作

• 在操作時不要拔出攝影機的 USB 電纜。否則可能會導致攝影機故障。
• 不要在攝影機上放置任何物品。
• 避免將攝影機放在溫度變化劇烈的地方。在將攝影機從寒冷場所移動到溫暖場所後，或是周圍溫度劇烈上升後，不要立即使用它。否則，可能會導致攝影機內部結露。在使用前請將攝影機放置一段時間。
• 請勿用力旋轉攝影機。否則，可能會造成故障。
• 請勿使用不符合規格的電腦。
• 請勿讓水或物體進入攝影機內。請勿打開攝影機。

鏡頭

請不要觸摸鏡頭。

維護

清潔外殼

用一塊柔軟的乾布來清潔攝影機的外部。為除去難以去除的污漬，用柔和的、中性清潔劑將布弄濕。不要使用溶劑、清洗酒精、汽油或其他可能損壞塗層的物質。

清潔鏡頭

使用吹風刷或者軟刷從鏡頭前面除去所有灰塵。

獲取幫助

本節告訴您如何從 Sony 獲取支援和幫助，以及關於您的可視通訊攝影機的疑難排除方面的一些提示。

關於 Sony 的技術支援

Sony 為您的可視通訊攝影機附送了多種技術支援方式。當您對您的攝影機或軟體有疑問時，您可以選擇下列方式獲取支援：

□本指南告訴您如何使用攝影機。

對於美國和加拿大用戶

□Sony 客戶資訊服務中心為您的筆記型電腦和其他和電腦配套的 Sony 產品附送資訊。Sony 客戶資訊服務中心的聯絡電話是 1-888-4SONYPC (1-888-476-6972)。

□Sony 線上支援

此項服務可以使您快速獲取常見問題的有關訊息。輸入存在的問題，透過網路上的知識資料庫搜尋出相應的解決方案。您可以瀏覽 Sony 線上支援網站，網址是：

□VAIO-Link。有關地址和號碼，請參考網址：

对于其他国家和地区的用户

□VAIO 网站附送了常见问题及其解决方法。

vaio-online.sony.com/

规格

可视通讯摄影机

影像撷取

1/4” 1330000 画素(1310000 有效画素)彩色

CMOS 顺序扫描影像感应器。

镜头

2 组，2 件，F2.3

焦距 f=3.8 mm

(相当于 35 mm 相机的 f=31.3 mm

对焦范围 30 mm 到无穷远

观察角度范围 水平 大约 56.8°

垂直 大约 42.6°

白平衡

室内/室外

快门速度

自动

摇晃取消功能

50 Hz/60 Hz

视频捕获格式

RGB24 位

图像尺寸

1280×1024

640×480

320×240

动态图像尺寸

640×480，WMV

320 × 240 ，WMV，MPEG1

160 × 120 ，WMV

160 × 112 , MPEG 1

顯示畫格數

最大：30 個畫格／秒*

* 這個速率根據您所用電腦規格和所用應用程式的不同而變化。

攝影機旋轉角度

向上 10° 向下 90°

往左或右 360° （如果電纜夠長的話）

電量消耗

約 1.0 W

外形尺寸

一般

約 55 × 50.5 × 40.5 mm

(寬×高×深)

水平

约 55×39.5×39 mm

(宽×高×深)

电缆长度

约 100 cm

重量

约 55 g

作业环境

作业温度

5°C 至 35°C

(温度变化率应小于 10°C/小时)

作业湿度

20% 至 80%(无结露)，

假设湿度在 35°C 时小于 65%

(湿度计的读数小于 29°C)

儲藏溫度

-20°C 至 60°C

(溫度變化率應小於 10°C/小時)

儲藏濕度

10% 至 85%(無結露)，

假設濕度在 60°C 時小於 20%

(濕度計的讀數小於 35°C)

隨機附件

- 安裝光碟(CD-ROM×1)

- 操作說明(1)

- 保固卡(1)*

* 隨機附件視國家和地區而異。

設計和規格有變更時將不再另行通知。
