产品类型	USB软驱带记忆棒插槽
品牌	Sony
型号	MSFD-20U
尺寸（长×高×深）	约104 × 24.3 × 143毫米（不含突出部分）
重量	约350克
电源	通过USB接口供5V直流电，功耗2.5W
兼容软盘类型	3.5英寸2HD（1.44MB或1.2MB）和2DD（720KB）
支持的软盘格式	1.44MB、1.2MB、720KB
记忆棒兼容性	标准记忆棒和MagicGate记忆棒
软盘读写速度	2倍速（标准速度）
记忆棒读写速度	最高500KB/s
支持的操作系统	Windows 98 SE、Me、2000、XP家庭版和专业版
最低配置要求	Pentium II 400MHz、64MB内存、USB端口、CD-ROM光驱
连接类型	USB（总线供电，建议使用根集线器）
工作温度	5°C至35°C
工作湿度	20%至80%（无冷凝）
维护与清洁	请勿暴露于热源、灰尘、潮湿；避免磁场
安全注意事项	请勿覆盖设备，请勿在插槽中插入物体，注意记忆棒极性
备件与可维修性	请联系索尼客户服务或授权经销商
随附配件	驱动程序光盘、用户手册、安装指南、保修卡
保修	仅在使用随附配件且在指定销售国家有效

常见问题 - MSFD20U SONY

如何安装MSFD-20U驱动？

在连接驱动器到电脑之前，插入随附的驱动软件光盘并按照安装指南说明操作。然后通过USB连接驱动器。

为什么我的电脑检测不到驱动器？

检查驱动器是否正确连接到USB端口。断开后再重新连接。确保已安装驱动程序。在Windows下，软驱可能显示为'可移动磁盘'而不是'软盘驱动器'。

我可以使用USB集线器连接驱动器吗？

建议将驱动器直接连接到电脑的USB端口（根集线器）。总线供电的集线器（如键盘上的集线器）可能导致不稳定。

如何插入和取出记忆棒？

确保软盘读取指示灯熄灭，然后将记忆棒插入专用插槽直至听到咔嗒声。取出时，轻轻推入记忆棒，释放后将其取出。

为什么软盘读取指示灯一直亮着？

指示灯在访问软盘时会亮起。在指示灯亮起时请勿取出软盘，以免数据丢失。如果指示灯一直亮着，请尝试断开/重新连接驱动器。

我可以使用哪些类型的记忆棒？

本驱动器支持标准记忆棒（蓝色）和MagicGate记忆棒（白色）。但不支持MagicGate写入保护。

如何保护软盘或记忆棒上的数据？

使用写保护开关。在软盘上，滑动左下角的开关以启用保护。在记忆棒上，滑动连接器侧面的保护开关。

该驱动器在Windows 10或更高版本上工作吗？

手册标明兼容至Windows XP。对于较新的系统，驱动程序可能不受官方支持。可以通过通用USB驱动程序尝试运行，但不保证成功。

如果出现'磁盘写保护'错误信息怎么办？

检查软盘或记忆棒的写保护开关。如果处于保护位置，请将其关闭。出现此消息不会丢失任何数据。

如何清洁和维护驱动器？

避免将驱动器暴露于热源、潮湿或灰尘。使用时请勿覆盖。清洁时使用柔软干布，切勿使用液体。

用户手册 MSFD20U SONY

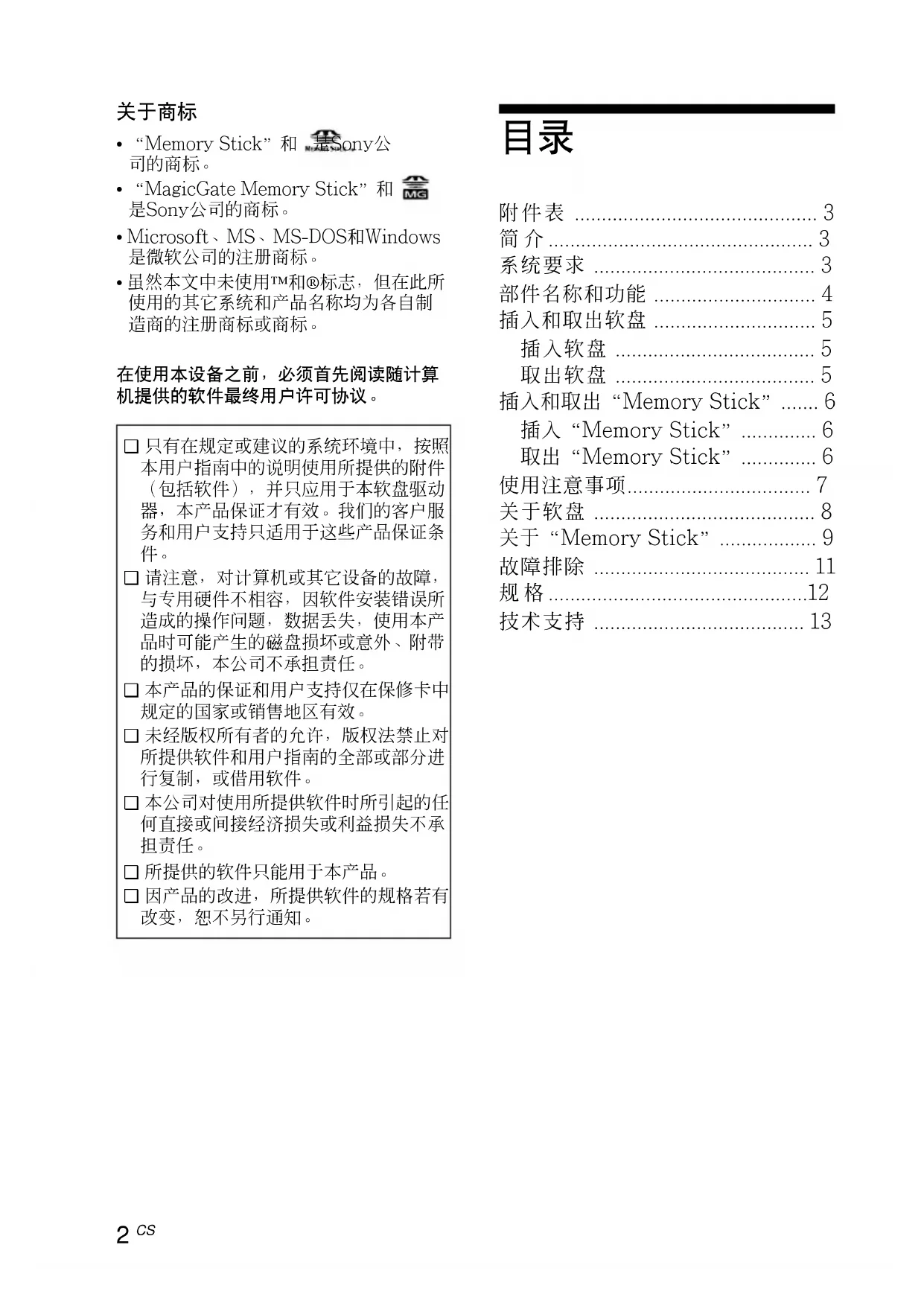

“Memory Stick”和是Sony公司的商标。
- "MagicGate Memory Stick" 和是Sony公司的商标。
- Microsoft、MS、MS-DOS和Windows是微软公司的注册商标。
- 虽然本文中未使用TM和®标志，但在此所使用的其它系统和产品名称均为各自制造商的注册商标或商标。

在使用本设备之前，必须首先阅读随计算机提供的软件最终用户许可协议。

只有在规定或建议的系统环境中，按照本用户指南中的说明使用所提供的附件（包括软件），并只应用于本软盘驱动器，本产品保证才有效。我们的客户服务和用户支持只适用于这些产品保证条件。
□请注意，对计算机或其它设备的故障，与专用硬件不相容，因软件安装错误所造成的操作问题，数据丢失，使用本产品时可能产生的磁盘损坏或意外、附带的损坏，本公司不承担责任。
□本产品的保证和用户支持仅在保修卡中规定的国家或销售地区有效。
□未经版权所有者的允许，版权法禁止对所提供软件和用户指南的全部或部分进行复制，或借用软件。
□本公司对使用所提供软件时所引起的任何直接或间接经济损失或利益损失不承担责任。
□所提供的软件只能用于本产品。
□因产品的改进，所提供软件的规格若有改变，恕不另行通知。

目录

附件表 3
简介 3
系统要求 3
部件名称和功能 4
插入和取出软盘 5
插入软盘 5
取出软盘 5
插入和取出“Memory Stick”……6
插入“Memory Stick” 6
取出“Memory Stick” 6
使用注意事项 7
关于软盘 8
关于“Memory Stick” 9
故障排除 11
规格 12
技术支持 13

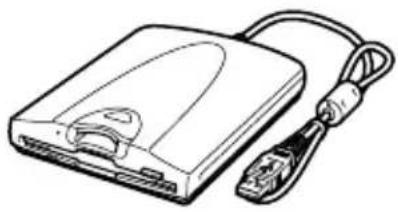

附件表

打开包装箱时，确信其中含有下列全部附件。若有任何缺少或损坏，请与购买商店联系。

• MSFD-20U·驱动程序软件 CD-ROM

• 用户指南
  ·安装指南
  ·保修卡

在首次使用此驱动器之前，您必须在计算机上安装驱动程序软件。第一次将此驱动器连接到计算机之前，应确定您已完成安装指南中所讲述的步骤。

简介

MSFD-20U（下文中称为本“驱动器”）具有以下特点：

□2倍速读/写软盘驱动器。
□带有“Memory Stick”插槽。

□驱动器由计算机的USB连接器提供电源，因此无需将其连接到外接电源。
□便于携带的紧凑、轻便设计。

系统要求

CS

本驱动器可用于具有以下规格的计算机：

□CPU：奔腾II400MHz或更快
□RAM：64MB或更大
□具有USB连接器的计算机
□具有CD-ROM驱动器的计算机（用于安装驱动器软件）

OS: Windows 98 Second Edition (Windows 98 SE)

Windows 2000 Professional (Windows 2000)

Windows Millennium Edition (Windows Me)

Windows XP Home Edition Windows XP Professional (Windows XP)

• NEC PC98 系列不支持。

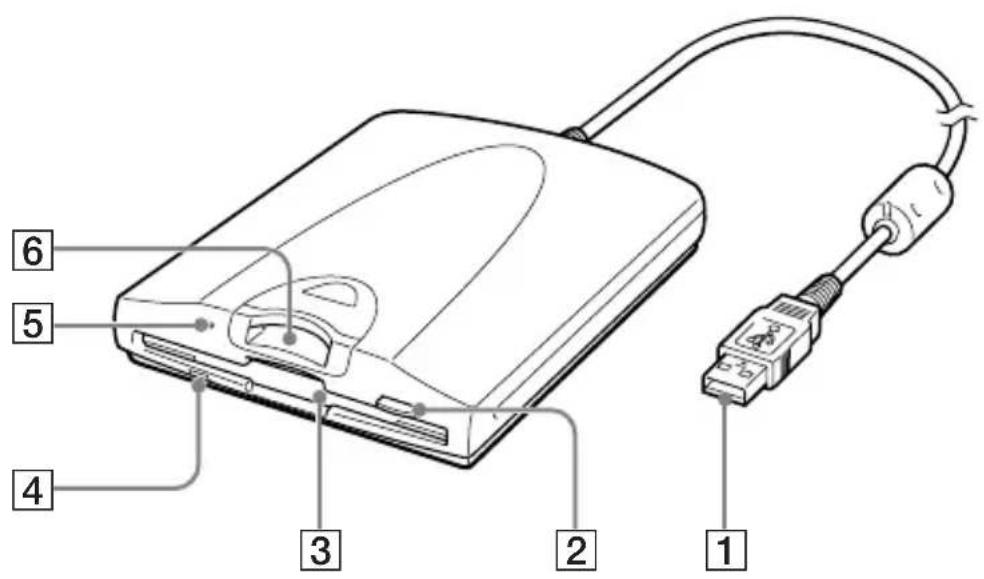

部件名称和功能

1USB连接器

连接至计算机的USB连接器。

2弹出按钮

按此按钮取出软盘。

3软盘插槽

在此插入软盘。

4软盘工作指示灯

当存取软盘中的数据时，此指示灯点亮。

5 “Memory Stick”工作指示灯

将“Memory Stick”插入“Memory Stick”插槽时，此指示灯点亮。当存取“Memory Stick”中的数据时，此指示灯闪烁。

6 "Memory Stick" 插槽

在此插入“Memory Stick”。

插入和取出软盘

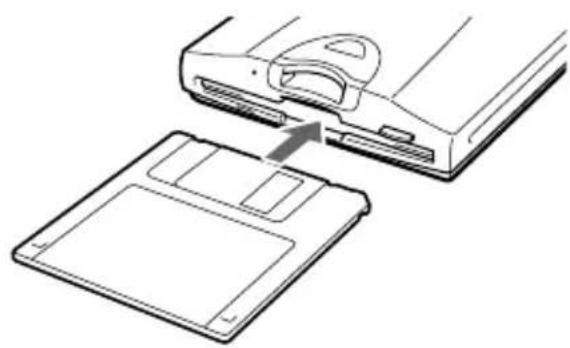

插入软盘

1 将软盘插入软盘插槽。推入软盘直至完全插入。

取出软盘

提醒

在取出软盘之前，应确信软盘工作指示灯处于熄灭状态。在指示灯处于点亮时取出软盘，可能会造成数据丢失。

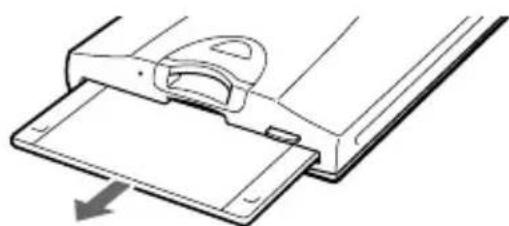

1 确信软盘工作指示灯处于熄灭状态，然后按弹出按钮。软盘弹出。

软盘工作指示灯 弹出按钮

2 从驱动器中取出软盘。

插入和取出“Memory Stick”

插入“Memory Stick”

提醒

• 在插入“Memory Stick”之前应确信软盘工作指示灯处于熄灭状态。若在软盘工作指示灯处于点亮时插入“Memory Stick”，可能会导致驱动器故障。
• 切勿将“Memory Stick”插入软盘插槽。
• 确信“Memory Stick”以正确的方向插入。若“Memory Stick”插入方向有误，会损坏“Memory Stick”插槽和/或“Memory Stick”。

1 确信软盘工作指示灯熄灭，然后将“Memory Stick”插入“Memory Stick”插槽。插入“Memory Stick”，直至听到咔嗒声。

取出“Memory Stick”

提醒

在取出“Memory Stick”之前应确信“Memory Stick”工作指示灯处于熄灭状态。若在该指示灯处于点亮时取出“Memory Stick”会导致数据丢失。

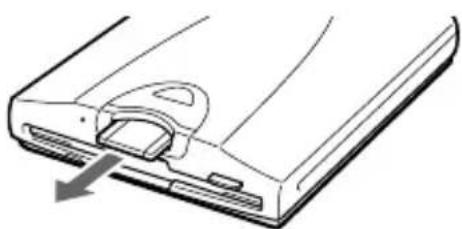

1 确信“Memory Stick”工作指示灯熄灭，然后推一下“Memory Stick”。

“Memory Stick”工作指示灯

2 将手放开，然后取出“Memory Stick”。

当您的手放开时，“Memory Stick”会部分弹出，此时可以从插槽中将其取出。

使用注意事项

用于其它 USB 设备

由于此驱动器为大功率设备（总线供电；电流500mA或稍小），如果来自计算机的电源不稳定，则驱动器会产生故障。因此，在下列情况下，本驱动器运行将无法得到保证。

• 当本驱动器与其它大功率USB设备同时使用时，如硬盘、CD-ROM驱动器、扫描仪和打印机。
• 当同时连接了多个驱动器时。
• 当本驱动器与总线供电网络集线器同时使用时。
• 当正在访问软盘的同时插入“Memory Stick”。（插入“Memory Stick”之前，应确信软盘工作指示灯处于熄灭状态。）

连接至 USB 网络集线器

• 将本驱动器直接连接至计算机的USB连接器（根集线器）。如果将本驱动器连接到其它总线供电网络集线器，如键盘集线器，则操作将无法得到保证。

与计算机断开连接

本驱动器可以在计算机电源开启时连接到计算机，或与计算机断开连接。但是，本驱动器与WindowsXP、2000和Me断开连接之前，必须单击任务栏图标，并停止和取出下列硬件。

• Windows XP/2000
  停止“Sony USB Floppy”和“Sony MS Reader/Writer”。
• Windows Me
  停止“USB Floppy”和“USB Disk”。

操作和存放环境

·切勿将本驱动器放置在靠近热源或直射阳光处；满是灰尘、很脏或潮湿的场所；下雨等降水处；或车窗紧闭的车辆内。
- 如本驱动器干扰电台或电视信号的接收，请将驱动器远离无线电或电视机。
- 使用驱动器时，切勿将其包在衣物、床单或罩子中，否则会引起故障或火灾。

关于软盘

可兼容的软盘

本驱动器可使用下列软盘。

磁盘	格式化	Windows
		XP	2000	Me	98 SE
2HD	1.44 MB	◎	◎	◎	◎
	1.2 MB	○	◎	○	○
2DD	720 KB	○	◎	◎	◎

• 切勿使用与本驱动器不兼容的软盘，否则会损坏驱动器。
• 如果您使用已格式化的软盘，请确信与您的操作系统兼容。

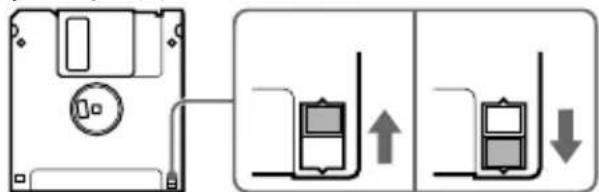

软盘的数据保护

为防止重要数据的意外丢失，请使用软盘上的写保护开关。当将此开关滑到写保护位置时，可以读软盘上的数据，但无法写入数据或删除数据。

软盘的反面
可写位置 写保护位置

使用时注意事项

使用软盘时必须采取以下预防措施，以保证数据的安全。

• 切勿将软盘放在强磁场附近，如扬声器或电视机产生的磁场，否则会造成数据丢失。

• 切勿将软盘放在热源附近或直射阳光下，否则会使软盘变形而无法使用。

• 切勿打开软盘挡板或触摸磁碟表面。磁碟表面的污垢或擦伤会导致无法读取和写入。

• 避免软盘上滴到液体。
• 为保护重要数据，当软盘不使用时，请将软盘从驱动器中取出，并存放在盒子中。

关于“Memory Stick”

关于“Memory Stick”

“Memory Stick”是一种具有超过软盘数据容量的新型紧凑、便携且多用途IC记录媒体。“Memory Stick”是专为在“Memory Stick”兼容产品之中交换和共享数字数据而设计。由于其具有可移动性，因此“Memory Stick”也可用于保存外部数据。

使用“Memory Stick”

您可以使用Windows文件操作从“Memory Stick”中读取数据，以及将数据写入“Memory Stick”。

可兼容的“Memory Stick”

本驱动器可以使用下列类型的“Memory Stick”。

• "Memory Stick: 标准蓝色" "Memory Stick".

• "MagicGate Memory Stick 含有版权保护技术的白色 "Memory Stick" (MagicGate*)。

• MagicGate是一种允许版权保护的编码方法。

注意

由于本驱动器不支持MagicGate标准，因此用本驱动器记录的数据不受MagicGate版权保护。

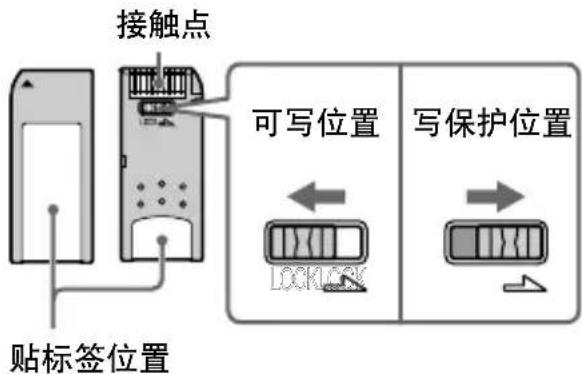

"Memory Stick" 的数据保护

为防止重要数据的意外丢失，请使用“Memory Stick”上的写保护开关。当将此开关滑到写保护位置时，可以读“Memory Stick”上的数据，但无法写入数据或删除数据。

接下页

如果出现出错信息

如果在读取或写入“Memory Stick”时发生出错，并出现蓝色屏幕信息，指出数据可能丢失，则可能是“Memory Stick”处于写保护。此时，可如上图所示滑动写保护开关取消保护。如果发生上述情况，“Memory Stick”中的数据未被抹除。

使用时注意事项

使用“Memory Stick”时必须采取以下预防措施，以保证数据的安全。

• “Memory Stick”在生产时已经格式化。您无需再将其格式化。用您的计算机对“Memory Stick”进行格式化，当将其插入其它“Memory Stick”兼容设备时，可能会产生存取问题。
• 若要使用由计算机格式化的“Memory Stick”，请用“Memory Stick”兼容设备对其重新格式化。
• 其它“Memory Stick 兼容设备需要使用“Memory Stick”上的“Memory Stick.ind”文件。切勿将该文件删除。

• 切勿尝试对“Memory Stick”进行碎片整理或压缩。

• 下列情况数据可能丢失：

• 在读取或写入数据时从驱动器中取出“Memory Stick”，或关闭计算机。

• “Memory Stick” 受到静电放电或静电干扰。

• 要在“Memory Stick”上粘贴标签时只能使用“Memory Stick”标签。切勿使用其它类型的标签。

• 存放或携带“Memory Stick”应放在其原有的盒子内。
• 避免接触连接端或接触到金属物。
• 切勿让“Memory Stick”摔落、弯曲或受到外力打击。
  ·切勿拆卸或改动“Memory Stick”。
• 避免“Memory Stick”上滴到液体。

故障排除

在向Sony代理咨询之前，请先核查一下内容。如果仍无法确定或解决问题，再向您的零售商或Sony代理咨询。

问题 / 解决方法
计算机未能检测到驱动器。	→计算机和驱动器可能未正确连接。断开驱动器和计算机的连接，然后重新连接。
在 Windows Me、2000 和 98 SE系统环境下，当已连接驱动器时，“My Computer”窗口中不显示“Memory Stick”阅读器/记录器图标。	→在Windows Me、2000和98 SE系统环境中，“Memory Stick”阅读器/记录器图标显示为“Removable Disk”图标。
软盘或“Memory Stick”无法插入驱动器。	→软盘或“Memory Stick”的插入方向错误。确信以正确的方向插入。

规格

软盘驱动器

速度

写入2倍

读取2倍

可兼容的磁盘

3.5英寸2HD(1.44MB,1.2MB)

3.5英寸2DD（720KB）

"Memory Stick" 插槽

写入速度

最快 500 KB / s^*

读取速度

最快 500KB / s^

• 最快读取和写入速度视计算机的性能和所使用的“Memory Stick”的类型而定。

可兼容的“Memory Stick”

"Memory Stick"

操作温度 5^ C 至 35^ C

存放温度 -20°C 至 55°C

相对湿度

操作湿度

20% 至 80% （无结露）

存放湿度

15% 至 90% （无结露）

电源/其它

电源

直流 +5V （由USB连接器供电）

耗电量

2.5 W

尺寸

约104·24.3·143mm

（宽·高·深，不包括突出部分）

质量

约350克

上述规格和产品的外观若有改变，恕不另行通知。

技术支持

关于MSFD-20U的使用问题，或有关本驱动器或所提供软件的问题，在请求支持之前先查阅上述原因。如果使用电话或电子邮件进行支持，请掌握下列有效信息：

-型号：MSFD-20U
- 系列号
购买日期和地方
- 计算机制造商和型号
- 计算机规格

(CPU速度，内存大小，操作系统版本等等)

仅在下列销售地区可获得当地技术支持服务：

• 对于香港的用户

（Sony公司香港服务中心）：

星期一到星期五上午 9:00 下午6:00

热线：28335129

产品信息网站：

http://www.sony.com.hk/Electronics/cp

• 对于台湾的用户

（台湾新力国际股份有限公司）：

星期一到星期五上午10:00～下午5:00

电脑外设部

电话：[phone]

• 对于新加坡、马来西亚、泰国、菲律宾、印尼、越南、南非、印度的用户

星期一到星期五上午 9:00 下午5:00

电话：[phone]

最终用户许可协议

重要注意事项

下述“最终用户许可协议”适用于Sony提供的USB软盘驱动器设备驱动程序软件。在安装前请阅读下述“最终用户许可协议”。通过安装设备驱动程序软件，表示您同意“最终用户许可协议”。

最终用户许可协议

这是您（以下称为用户）和Sony公司（以下称为Sony）之间有关USB软盘驱动器设备驱动程序软件（以下称为程序）使用权的法律协议。使用程序表示您接受用户和Sony之间协议的条款和结论。

1有关程序和它附带的文档的版权及所有其它权力属于Sony或原所有权人或组织（以下称为原所有权人）准许Sony使用程序。用户除了本协议规定的权力外没有被授予其它权力。
2 Sony 授予用户非独占的、不可分割和不可转换的程序使用权，以便使用程序中指明的 Sony 产品“USB 软盘驱动器”。

3用户未经Sony事先书面许可，不得把上述使用权转让给第三方或允许第三方使用程序。
4用户不能把程序或它附带的文档从用户安装程序的国家出口或运到任何其它国家。
5用户不能全部或部分（i）更新、增加或修改(ii)反汇编或反编译程序。
6提供的程序没有明确或暗示的担保，包括担保有销路，适用于某一特定场合或没有缺陷。
7如果由于使用程序而在用户和第三方之间产生有关侵犯版权、专利或其它无形资产的争端，用户应自己负责解决争端，不应向Sony或原所有权人索赔。
8 Sony 会因您未遵守任一条款而通知您终止您的许可协议。此类终止不会影响到损失支付和补偿。此时，您必须立即删除软件以及任何形式的复制件。
9本协议有几种非英语版本，它们仅用于参考。如果英语版本和其它语言版本之间存在差异，请以英语版本为准。
