用户手册 BKM-37H SONY

使用产品前请仔细阅读本书，并请妥善保管。

关于旧产品的处理

请不要将旧的产品与一般的生活垃圾一同弃置。

正确弃置旧的产品有助于避免对环境和人类健康造成

潜在的负面影响。

具体处理方法请遵循当地的规章制度。

目录

注意事项....51

概述....51

功能 51

部件 52

组装....53

连接监视器和控制单元 53

倾斜监视器 55

连接监视器 55

降低高度 56

注意

在使用前请始终确认本机运行正常。

无论保修期内外或基于任何理由，SONY对任何损坏概不负责。由于本机故障造成的现有损失或预期利润损失，不作（包括但不限于）退货或赔偿。

注意事项

- 组装固定支座时，在拔出电缆前先关闭监视器电源。如果在监视器电源开启的情况下安装固定支座，电缆可能卡在监视器和固定支座之间，引发触电危险。

- 请在他人协助下连接监视器和控制单元，以免受伤。

- 将固定支座安装在稳固的桌面上。如果将固定支座安装在摇摆不定或倾斜的表面上，监视器可能滑落，致使人员受伤。确保安装位置足够牢固。

- 如果使用其它螺钉，可能因螺钉松开或掉出而导致人员受伤。

- 不要将本固定支座安装到非指定设备上。否则监视器可能跌落，致使人员受伤。

- 倾斜监视器时，请握住监视器的顶部和底部，以免受伤。如果以错误的方式握住监视器，监视器可能跌落，您的手指可能卡在固定支座中。

- 不要攀爬固定支座或在上面放置任何重物，否则您可能因跌倒而受伤，监视器可能摔到地上。

- 不要用裸露的手触摸固定支座上的任何锋利部位。打开包装或搬运、安装、拆解固定支座时，请戴上防护手套，以免受伤。

- 盖上侧部护盖，以免将您的手指卡在移动部件中。

·安装固定支座时，务必拧紧固定支座两侧的倾斜螺旋。若不拧紧倾斜螺旋，监视器可能突然移动，致使人员受伤。

概述

功能

BKM-37H 控制器固定支座是用于连接 BVM-E251 和 BKM-17R 监视器控制单元的倾斜支座。

连接监视器和控制单元

BKM-37H 将监视器和 BKM-17R 控制单元连接在一起。即使没有安装 BKM-17R，也可将固定支座用作监视器的倾斜支座。

倾斜监视器

安装固定支座后，监视器可以在向前 5^ 、向后 10^ 的范围内倾斜。

10° 5°

升高和降低

拆下预先安装在固定支座上的倾斜装置可以降低安装高度。

有关拆除倾斜装置的方法，请参见“降低高度”（第56页）。

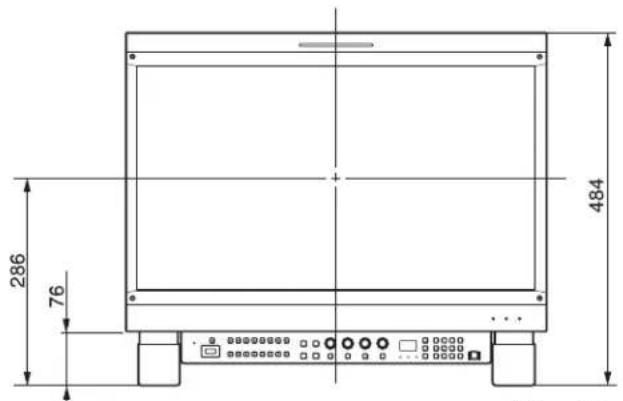

装上倾斜装置时

286 76 484

单位：毫米

拆除倾斜装置时

270 60 468

单位：毫米

部件

BKM-37H 由以下部件组成。

开始组装前，确保部件齐全。

支座(右侧)(1)
支座(左侧)(1)
后撑条(1)

护盖(上部)(右侧)	(1)
护盖(上部)(左侧)	(1)
护盖(下部)(右侧)	(1)
护盖(下部)(左侧)	(1)
接头(2)
螺钉A(3×8)(12)
螺钉B(4×8)(16)
螺钉C(5×10)(2)
连接电缆(1)

组装

连接监视器和控制单元

您可以使用固定支座将控制单元连接到监视器。

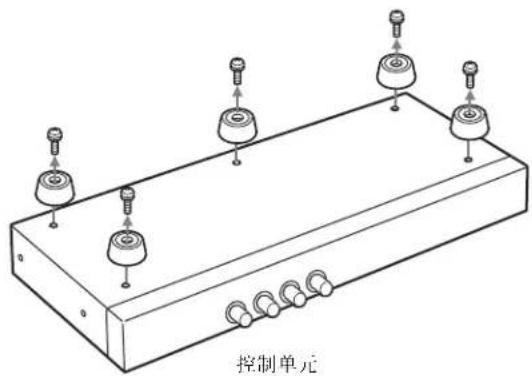

1 拆下控制单元底部的五个支脚。

控制单元

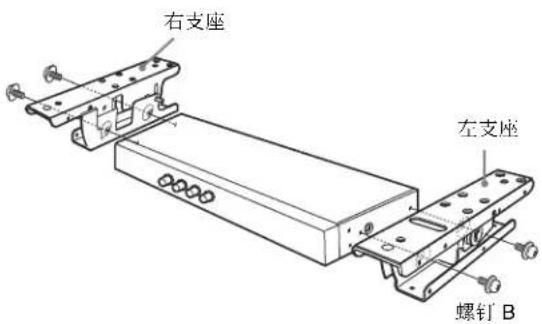

2 使用四颗螺钉 B (4×8) 将右支座和左支座安装到控制单元的侧部。

两个支座各用两颗螺钉 B。

右支座 左支座 螺钉 B

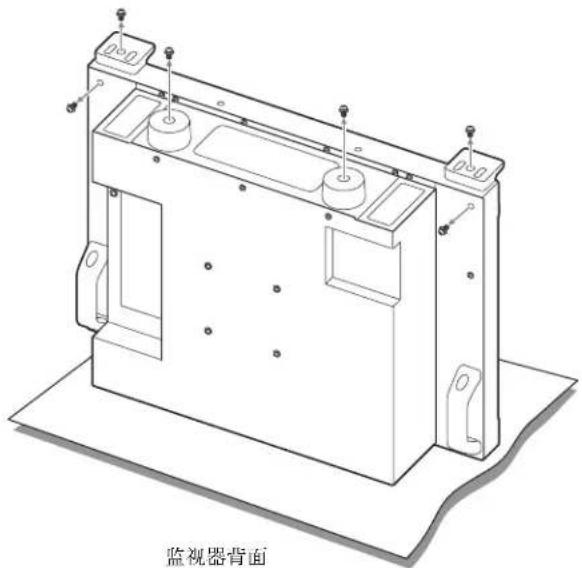

3 拆下监视器底部的四个支脚和监视器背面左右两侧的螺钉。

监视器背面

注意

将监视器平放在软布上。

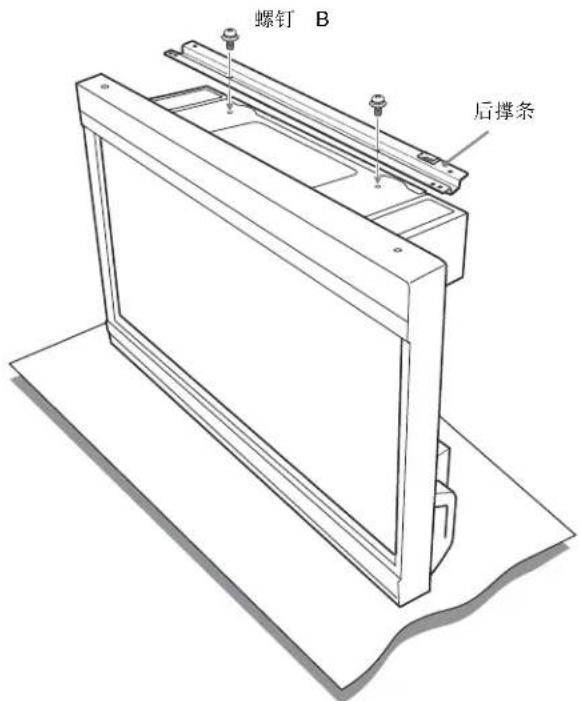

4 将后撑条放在监视器上，并用两颗螺钉 B (4 × 8) 组装。

螺钉 B 后撑条

5 将监视器放在安装了支座的控制单元上。使用四颗螺钉 B (4 × 8) 将监视器安装到支座上，并调整后撑条和控制单元的螺钉孔位置。

如图所示，将控制单元的突出部分放入后撑条的孔中。

突出部分 螺钉 B 控制单元 支座 （右侧）

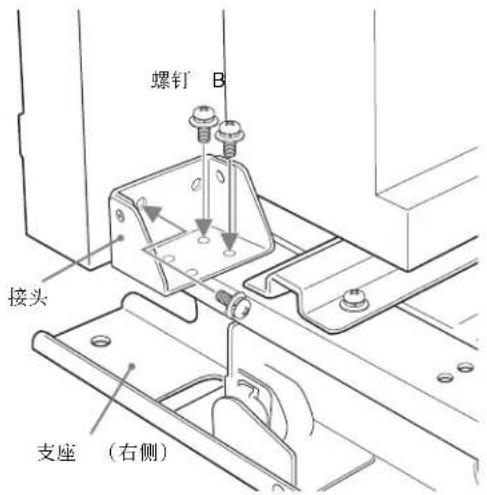

6 将接头放在右支座上，用三颗螺钉 B (4 × 8) 固定监视器背面（右侧）的右支座。

螺钉 B 接头 支座（右侧）

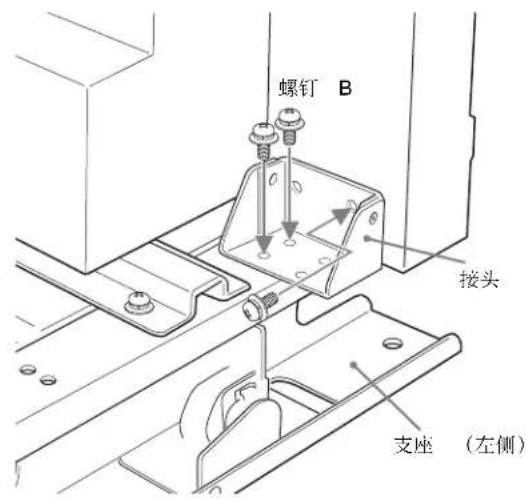

7 将接头放在左支座上，用三颗螺钉 B (4 × 8) 固定监视器背面（左侧）的左支座。

螺钉 B 接头 支座 (左侧)

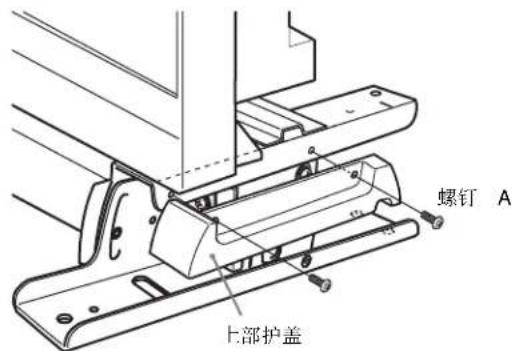

8 分别用两颗螺钉 A(3×8) 将右上部护盖和左上部护盖安装到支座。

螺钉 A 上部护盖

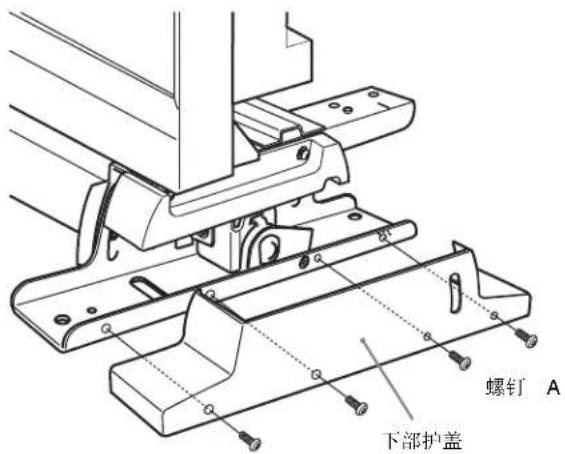

9 分别用四颗螺钉 A (3 × 8) 将右下部护盖和左下部护盖安装到支座。

装上倾斜装置时

从上方将护盖放在支座上。

螺钉 A 下部护盖

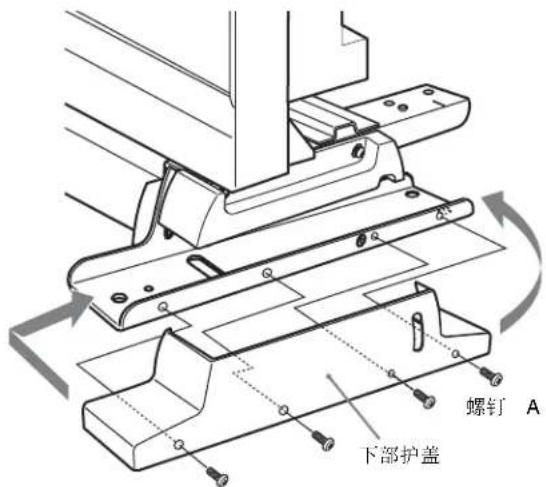

拆除倾斜装置时

先将护盖的前部放在支座上，然后将护盖的后部向外弯曲，同时将它装好。

螺钉 A 下部护盖

10 将附带的连接电缆连接到控制单元后面板上的 DC 12V 和 LAN (10/100) 接口。

注意

将 DC 电缆的接头（L 形）插入 DC 12V 接口。

LAN(10/100) 12V

11 将连接电缆插入监视器后面板上的DC 12V OUT和LAN (10/100)接口。

注意

将电缆连接到 DC 12V OUT 接口中时，务必按正确的方向将电缆的接头插入监视器上的 DC 12V OUT 接口。

按正确的方向插入接头。 LAN (10/100) 接口 DC 12V OUT 接口

倾斜监视器

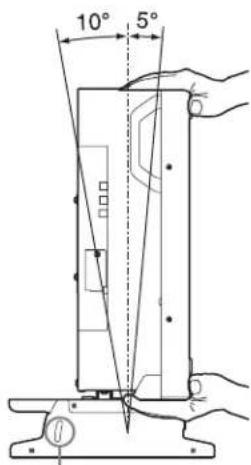

松开位于右支座和左支座护盖内部的倾斜螺旋，然后握住监视器的顶部和监视器或控制单元的底部，以倾斜监视器。倾斜后务必拧紧倾斜螺旋。

10° 5°

倾斜螺旋

连接监视器

即使不将控制单元连接到监视器，您也可以单独将固定支座安装到监视器上。

有关组装方法，请参见 “连接监视器和控制单元”的步骤 3 第53页）到步骤 9 第54页）。

降低高度

拆下右支座和左支座上预先安装的倾斜装置可以降低固定支座的安装高度。将控制单元连接到监视器之前拆下倾斜装置。

注意

拆下倾斜装置后监视器将无法倾斜。

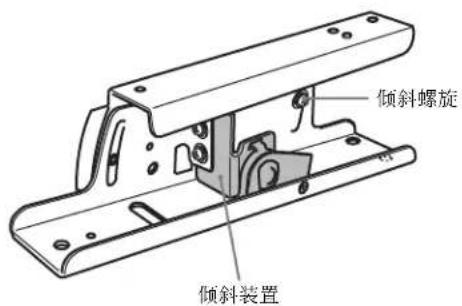

1 松开右支座和左支座上的倾斜螺旋。

倾斜螺旋 倾斜装置

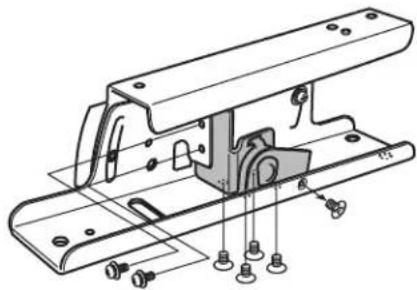

2 从右支座和左支座上分别拧出七颗螺栓。

4 将附带的螺钉 C (5×10) 分别紧固到两个支座，然后拧紧倾斜螺旋。

螺钉 C 倾斜螺旋

提升固定支座的高度

按相反顺序执行 “降低高度” 中的步骤 1 至 4。

注意

妥善保管拆下的螺钉，以备后用。

中文

在開始操作本裝置之前，請先仔細閱讀本手冊，並保留本手冊以供日後參考。

目錄

使用前需知....58

概述....58

功能 58

組件 59

組裝....60

接合顯示器和控制元件 60

傾斜顯示器 63

接合顯示器 63

降低高度 63

注意

在使用前請始終確認本機運行正常。

無論保修期內外或基於任何理由，SONY 對任何損壞概不負責。由於本機故障造成的現有損失或預期利潤損失，不作（包括但不限於）退貨或賠償。

使用前需知

•當您組裝附接底座時，請先關閉顯示器電源，然後再拔下纜線。如果您在顯示器電源啟動時組裝附接底座，纜線很可能會被卡在顯示器和附接底座之間，而導致觸電。
•請另一個人協助您接合顯示器和控制元件，以避免人員受傷。
·請在穩固的桌面上安裝附接底座。如果在搖晃或傾斜的表面上安裝附接底座，顯示器可能會掉落而使您受傷。請確定進行安裝的位置夠穩固。
- 使用其他的螺絲可能會因螺絲鬆脫而造成人員受傷。
- 請勿將附接底座安裝在非指定的裝置上。否則，顯示器可能會掉落而使您受傷。
•當傾斜顯示器時，請托住顯示器的頂部和底部，以避免人員受傷。如果未正確托住顯示器，顯示器可能會掉落而使您的手指被夾在附接底座中。
·請勿爬上附接底座或將重物置於附接底座上，因為這可能會使您摔倒而受傷，或是造成顯示器摔落地上。
·請勿徒手觸碰附接底座的尖銳處。將附接底座從包裝中取出、攜帶、組裝及拆卸附接底座時，請戴上保護手套以避免受傷。
·裝上側蓋，以免手指被活動零件卡住。
·當組裝附接底座時，請務必固定附接底座兩側的傾斜螺絲。如果傾斜螺絲未鎖緊固定，顯示器可能會突然移動，而使您受傷。

概述

功能

BKM-37H 控制器附接底座是用於接合 BVM-E251 和 BKM-17R 顯示器控制元件的傾斜底座。

接合顯示器和控制元件

BKM-37H 可接合顯示器和 BKM-17R 控制元件。即使未附接 BKM-17R，此附接底座也可當成顯示器的傾斜底座。

傾斜顯示器

裝上附接底座後，顯示器可在向前 5^ 、向後 10^ 的範圍內傾斜。

10° 5°

提高和降低高度

拆下預先安裝在附接底座的傾斜元件可降低安裝高度。

有關如何拆下傾斜元件的說明，請參閱降低高度」（第63頁）。

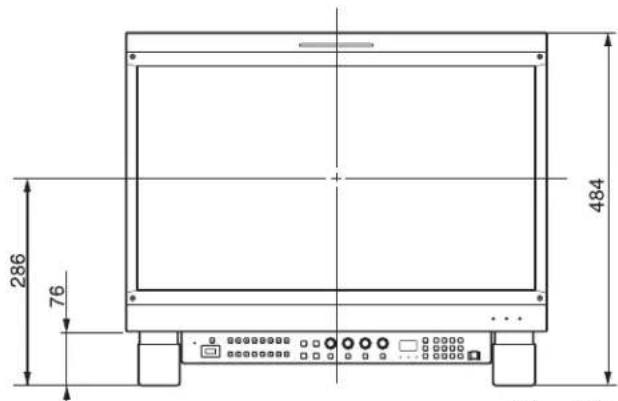

當附接傾斜元件時

286 76 484

單位：公釐

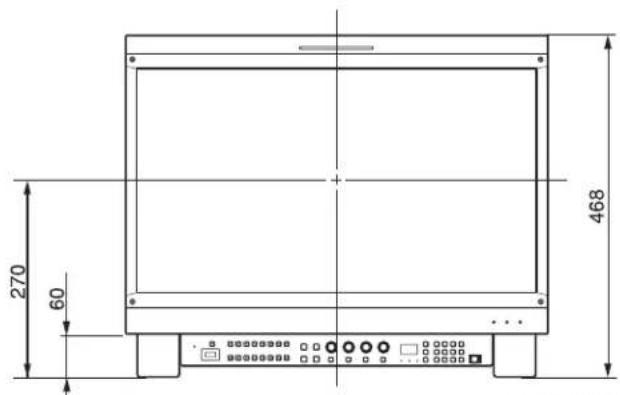

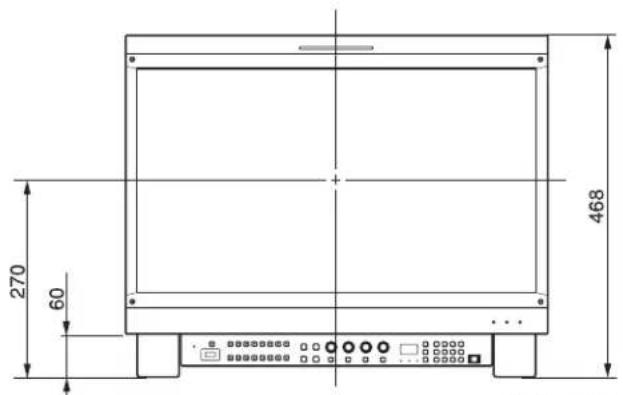

當拆下傾斜元件時

270 60 468

單位：公釐

組件

BKM-37H 包含以下組件。

在開始組裝之前，請先確定您的組件齊全。

底座 (右側) (1)
底座 (左側) (1)
背面支架 (1)

外蓋(上方)(右側)	(1)
外蓋(上方)(左側)	(1)
外蓋(下方)(右側)	(1)
外蓋(下方)(左側)	(1)
連接支架(2)
螺絲A(3×8)(12)
螺絲B(4×8)(16)
螺絲C(5×10)(2)
連接續線(1)

組裝

接合顯示器和控制元件

您可使用附接底座將控制元件接合至顯示器。

1 將 5 個支腳從控制元件底部拆下。

控制元件

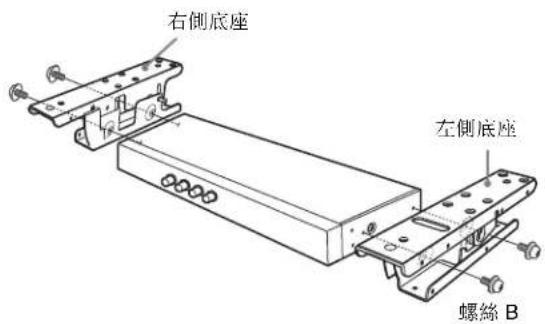

2 使用 4 顆螺絲 B (4×8) 將右側底座和左側底座附接至控制元件的兩側。

在各個底座上分別使用 2 顆螺絲 B。

右側底座 左側底座 螺絲 B

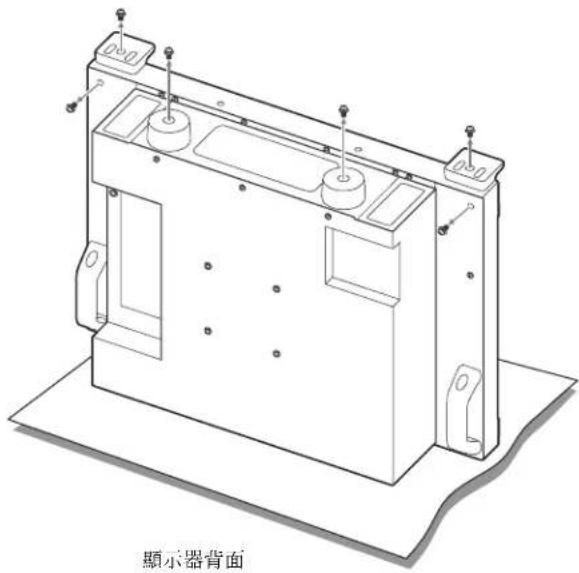

3 將 4 個支腳從顯示器底部拆下，並將左側和右側的螺絲從顯示器背面拆下。

顯示器背面

注意

將顯示器平放於軟布上。

4 將背面支架置於顯示器，並使用 2 顆螺絲 B (4×8) 組裝。

螺絲 B 背面支架

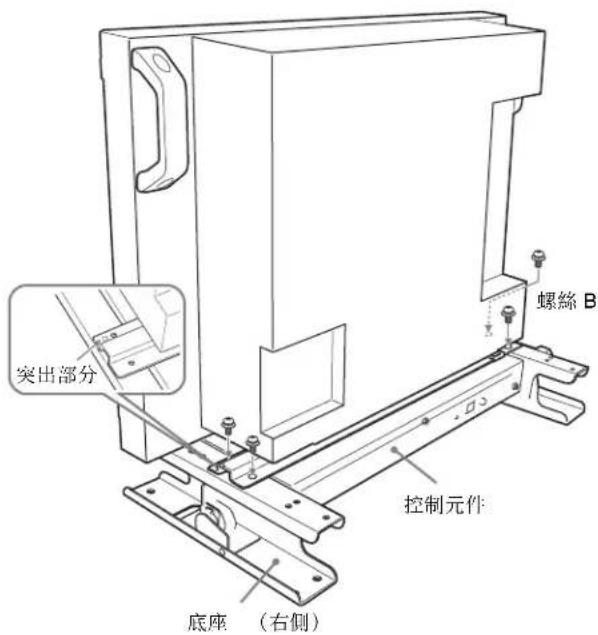

5 將顯示器接合至附接底座的控制元件。使用 4 顆螺絲 B (4 × 8) 將顯示器附接至底座，調整背面支架和控制元件的螺絲孔位置。

將控制元件的突出部分放入背面支架上的孔，如圖所示。

突出部分 控制元件 底座 （右侧） 螺絲 B

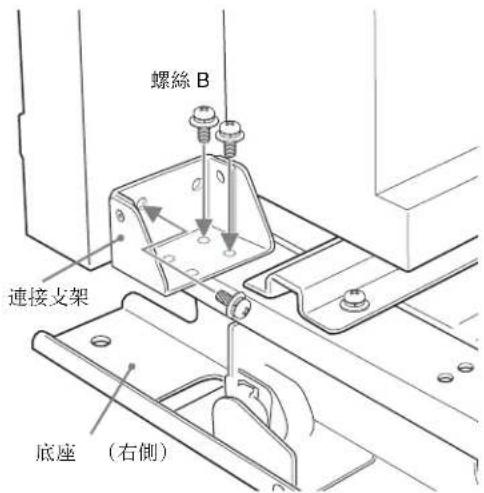

6 將連接支架接合右側底座，使用 3 顆螺絲 B (4 × 8) 將右側底座固定在顯示器背面 （右側）。

螺絲 B 連接支架 底座（右側）

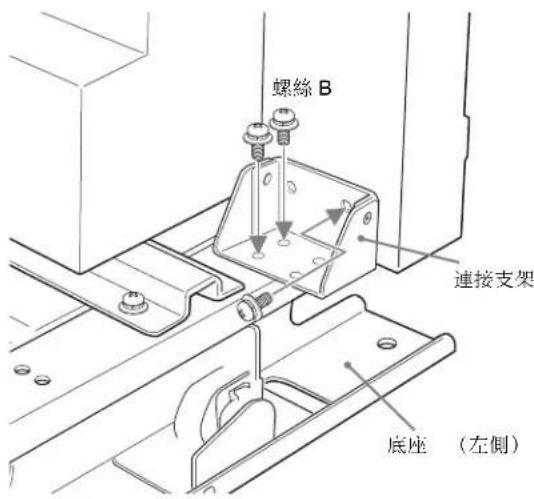

7 將連接支架接合左側底座，使用 3 頗螺絲 B (4×8) 將左側底座固定在顯示器背面 （左側）。

螺絲 B 連接支架 底座 （左側）

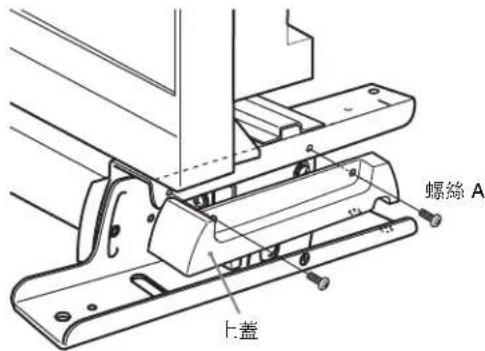

8 分别使用 2 顆螺絲 A (3 × 8) 將右上方外蓋和左上方外蓋附接至底座。

螺絲 A 上蓋

9 分别使用 4 顆螺絲 A (3 × 8) 將右下方外蓋和左下方外蓋附接至底座。

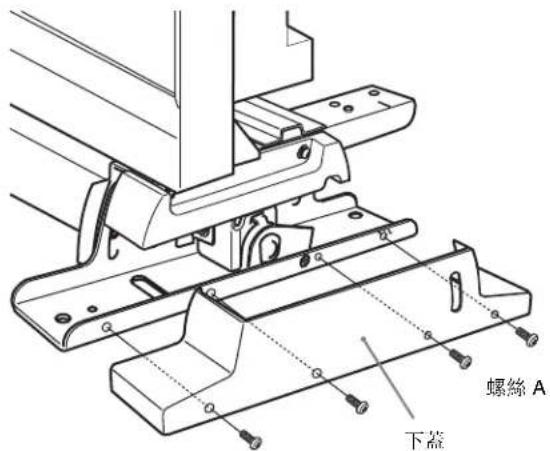

當附接傾斜元件時

將外蓋置於底座上方。

螺絲 A 下蓋

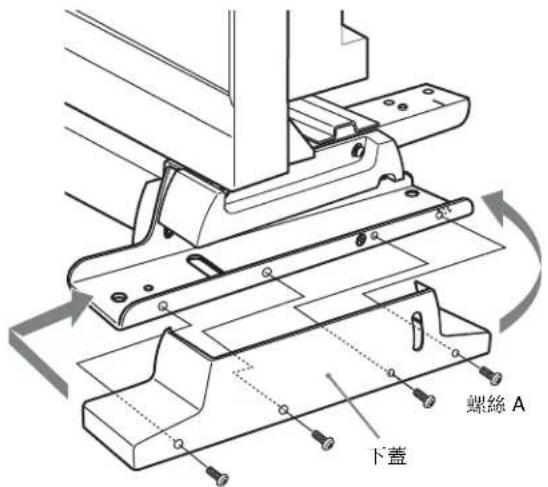

當拆下傾斜元件時

請先將外蓋前側置於底座上方，然後將它向外彎拆，再安裝外蓋後側。

螺絲 A 下蓋

10 將隨附的連接纜線連接至控制元件背面面板上的 DC 12V 和 LAN (10/100) 接頭。

注意

將直流電纜線接頭（L形）插入DC 12V接口。

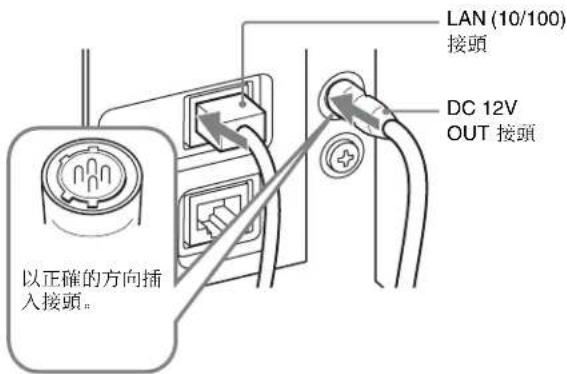

11 將連接纜線插入顯示器背面面板上的 DC 12V OUT 和 LAN (10/100) 接口。

注意

將纜線連接到 DC 12V OUT 接口時，務必將纜線的接頭以正確的方向插入顯示器上的 DC 12V OUT 接口。

LAN (10/100) 接頭 DC 12V OUT 接頭 以正確的方向插入接頭。

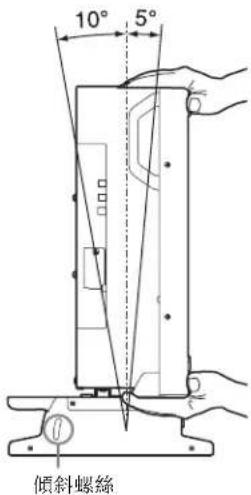

傾斜顯示器

鬆開位於右側和左側底座外蓋內側的傾斜螺絲，然後托住顯示器頂部及顯示器或控制元件底部，以傾斜顯示器。請記得在傾斜後鎖緊傾斜螺絲。

10° 5° 傾斜螺絲

接合顯示器

即使當控制元件未接合顯示器時，仍可單獨將附接底座附接至顯示器。

有關組裝的資訊，請參閱 “接合顯示器和控制元件”的步驟 3 第60頁）至步驟 9 第62頁）。

降低高度

您可拆下預先安裝在右側和左側底座上的傾斜元件，即可降低附接底座的安裝高度。將控制元件接合至顯示器之前，請先拆下傾斜元件。

注意

在拆下傾斜元件後，將無法傾斜顯示器。

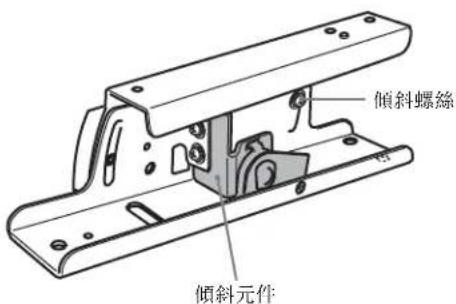

1 鬆開右側和左側底座上的傾斜螺絲。

傾斜螺絲 傾斜元件

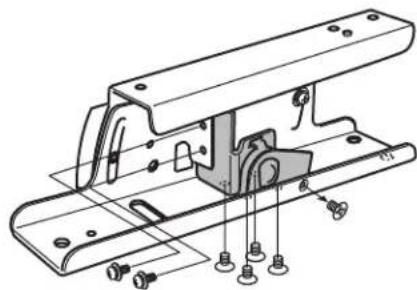

2 分別將右側和左側底座上的7顆螺絲拆下。

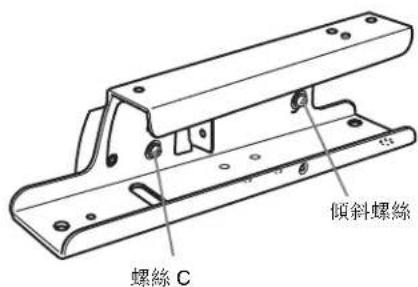

4 分別鎖緊兩側底座上的隨附螺絲 C (5 × 10)，然後再鎖緊傾斜螺絲。

螺絲 C 傾斜螺絲

提高附接底座高度

請依相反順序執行「降低高度」中步驟1到4。

注意

請妥善保存拆下的螺絲，以便日後使用。
