Digital Microscope - Microscope Dino-Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microscope numérique de poche
Marque	Dino-Lite
Modèle	Digital Microscope
Alimentation	Port USB 2.0 (alimentation par câble USB)
Logiciel compatible	DinoCapture (Windows Vista ou ultérieur), DinoXcope (macOS)
Résolution maximale	Jusqu'à 5 mégapixels (codec supplémentaire nécessaire)
Fonctions principales	Capture d'images et vidéos, mesures (ligne, cercle, angle, etc.), balance des blancs, exposition automatique, contrôle d'éclairage LED (DF/BF/FLC), EDR, EDOF, mise au point automatique et manuelle, détection de bord, lecture de code-barres, imagerie vidéo intermittente, annotation
Capteur Microtouch	Disponible sur certains modèles
Éclairage	LED intégrées avec modes fond clair (BF) et fond sombre (DF), option FLC (4 quadrants réglables)
Mesures	Outils : ligne, ligne continue, point à ligne, polygone, rayon, diamètre, cercle et arc à trois points, angle, distance entre centres, quadrillage, cercle de grille, pointeur en croix, échelle du réticule, longueur fixe, angle fixe, lasso, moyenne de couleur
Grossissement	Variable selon le modèle ; valeur saisie manuellement dans le logiciel
Unités de mesure	Pouce, mil, mm, µm
Entretien et nettoyage	Nettoyer l'objectif avec air comprimé ; corps avec chiffon doux et désinfectant ; bouchons amovibles avec solution alcool à 50-70% (pas d'éther, alcool pur ou gel alcoolique)
Sécurité	Ne pas toucher l'objectif avec les doigts ; protéger des décharges électrostatiques ; ne pas faire tomber ; conserver au sec
Garantie	2 ans à compter de la date d'achat (accessoires exclus)
Pièces détachées et réparabilité	Accessoires (couvercles, extensions) non couverts par la garantie ; contacter le revendeur ou le support européen Dino-Lite pour assistance
Informations générales	Conforme à la directive 2014/30/EU ; brevets : Allemagne n° 20 2006 001 409.8, Japon n° 3123176, Taiwan n° M302031

FOIRE AUX QUESTIONS - Digital Microscope Dino-Lite

Comment installer le logiciel DinoCapture ?

Avant de brancher le microscope, téléchargez et exécutez la dernière version du logiciel depuis le site www.dino-lite.eu. Suivez l'assistant d'installation, acceptez le contrat de licence, choisissez la langue et le dossier de destination. Lorsque l'installation est terminée, connectez le microscope à un port USB 2.0 entièrement alimenté. Le pilote s'installera automatiquement. Lancez ensuite DinoCapture depuis le bureau.

Puis-je utiliser le microscope avec un Mac ?

Oui, le logiciel DinoXcope est conçu pour fonctionner avec Apple macOS. L'interface comprend une barre d'action, une liste d'images, une fenêtre d'image en direct et une vue d'image ouverte. Vous pouvez prendre des photos, des vidéos, mesurer et ajuster les réglages.

Comment effectuer des mesures sur une image ?

Utilisez les outils de mesure dans la barre d'outils : ligne, cercle, angle, etc. Sélectionnez l'outil, cliquez et faites glisser sur l'image. Les résultats s'affichent en unités choisies (pouce, mm, µm). Pour les modèles nécessitant un étalonnage, créez un profil d'étalonnage d'abord.

Que faire si le microscope n'est pas détecté par l'ordinateur ?

Vérifiez que le logiciel est installé avant de brancher le microscope. Utilisez un port USB 2.0 directement sur l'ordinateur (pas un hub). Attendez que le pilote soit installé complètement. Si le problème persiste, consultez la FAQ sur www.dino-lite.eu ou contactez le support.

Comment nettoyer l'objectif du microscope ?

Utilisez de l'air comprimé pour enlever la poussière. N'utilisez jamais de liquides ou de chiffons abrasifs. Pour le corps, un chiffon doux avec un désinfectant convient. Les bouchons amovibles se nettoient avec une solution alcoolique à 50-70% (pas d'alcool pur ni de gel).

Quelle est la durée de la garantie ?

Le produit Dino-Lite bénéficie d'une garantie de deux ans à compter de la date d'achat par le client final. Les accessoires (couvercles, extensions) ne sont pas couverts. Pour toute question, contactez votre revendeur.

Comment utiliser la fonction EDOF ?

Cliquez sur l'icône EDOF dans la barre d'outils. En mode automatique, placez le pointeur de la souris sur l'icône et faites défiler la molette pour régler la profondeur focale. En mode manuel, faites défiler jusqu'à 'Manuel', puis suivez l'assistant EDOF manuel.

Puis-je enregistrer une vidéo en accéléré ?

Oui, utilisez la fonction d'imagerie vidéo intermittente. Choisissez l'intervalle de capture, le nombre de cadres, la cadence de lecture, la qualité et la compression. Vous obtenez une vidéo accélérée à partir d'images prises à intervalle régulier.

Comment régler l'éclairage LED ?

Dans la barre d'outils, vous pouvez allumer/éteindre les LED. Utilisez les modes BF (fond clair) et DF (fond sombre). Sur les modèles avec FLC, les LEDs sont divisées en 4 quadrants réglables individuellement avec 6 niveaux d'illumination.

Que faire si l'image est floue ?

Utilisez la mise au point manuelle : maintenez la touche Ctrl enfoncée et faites défiler la molette de la souris dans la fenêtre d'aperçu. Vous pouvez aussi utiliser la mise au point automatique en maintenant Ctrl et en cliquant sur la zone d'intérêt. Assurez-vous que la molette de mise au point du microscope est correctement réglée.

MODE D'EMPLOI Digital Microscope Dino-Lite

FR ....Manuel d'utilisation

Merci pour l'achat d'un microscope numérique Dino-Lite. Le logiciel DinoCapture est conçu pour vous donner la meilleure expérience possible de la microscopie digitale par les inventeurs du microscope numérique de poche. Le logiciel DinoCapture fonctionne sur des ordinateurs avec un système d'exploitation Windows Vista ou plus (8MP windows 11 ou plus). Le logiciel DinoXcope est conçu pour fonctionner avec Apple macOS.

Information importante de sécurité

• Évitez de toucher l'objectif avec le doigt pour protéger le produit contre les dommages électrostatiques
• Ne le faites pas tomber
• Conservez au sec

Contenu

Installation du logiciel 16

Interface du logiciel DinoCapture / Windows 18

Interface du logiciel DinoXcope / Mac 25

Nettoyage et entretien, Garantie et Support 27

Installation du logiciel

Le logiciel DinoCapture ou DinoXcope est sous licence de Anmo Electronics Corporation et est soumis à un Contrat de Licence Utilisateur Final (CLUF) que les utilisateurs devront accepter pendant le processus d'installation.

Avis important: NE PAS brancher le câble USB de la Dino-Lite ou DinoEye à l'ordinateur avant d'installer le logiciel.

1. Sinon, téléchargez et exécutez la dernière version du logiciel dans la section support du site web: www.dino-lite.eu.
2. Cliquez sur 'Suivant' et l'assistant d'installation va démarrer. (Un avertissement de sécurité peut apparaître sur certains systèmes. Sélectionnez 'Exécuter' ou 'OUI'). Choisissez la langue que vous voulez pour l'interface DinoCapture 2.0.
3. Lisez le contrat de licence d'utilisation. Si vous êtes d'accord, appuyez sur 'Oui' pour continuer, sinon appuyez sur 'non' pour arrêter l'installation.
4. Sélectionnez un dossier de destination pour le logiciel DinoCapture. Lorsque vous avez terminé, pressez 'Suivant'. Cliquez 'Installer' pour lancer l'installation du logiciel. Si le message d'avertissement de sécurité de Windows apparaît, cliquez sur 'Installer ce pilote quand même'.
5. Lorsque l'installation est terminée, en sélectionnant 'Terminer' termine l'installation du logiciel.
6. Un manuel complet peut être trouvé dans la fonction d'aide de DinoCapture, dans un fichier PDF sur le site web.

Installation du matériel

1. Après l'installation complète du logiciel et du pilote DinoCapture, connectez le Dino-Lite à l'un des ports USB de votre ordinateur.
2. Veuillez utiliser un port USB 2.0 qui est entièrement alimenté. Certains ports USB sur les ordinateurs portables ne fournissent pas suffisamment de puissance.
3. Le pilote sera installé automatiquement. Veuillez ATTENDRE que la notification : 'logiciel pilote de périphérique installé avec succès' apparaisse.
4. Maintenant démarrez DinoCapture 2.0 en double cliquant sur l'icône du bureau.
5. Les voyants lumineux devraient s'allumer et une image devrait apparaître dans DinoCapture. Si ce n'est pas le cas, reportez-vous à la foire aux questions sur www.dino-lite.eu.

Features

Interface du logiciel DinoCapture / Windows

Il y a cinq sections principales dans le logiciel DinoCapture:

1. Barre de menu
2. Outils de la liste d'image
3. Barre de gestion de la fenêtre de prévisualisation
4. Barre d'outils
5. Outils de fenêtre de prévisualisation

Barre de menu

	Dossier – créer dossier ou accéder à un dossier existant.
	Fichiers – gérer les fichiers tel que ouvrir, copier, sauvegarder, imprimer ou supprimer ainsi que envoyer un mél ou créer un diaporama.
	Réglages – personnaliser la façon dont le logiciel fonctionne comme:Montrer ou cacher des éléments sur l'écranLes propriétés de mesuresLa manière dont le Microtouch ou la pédale à pied (si elle est jointe) fonctionneMoteur pas à pasLa connexion sur IPLa fonction du reconnaissance de code à barresGPS externeLa fonction de mise à jour automatique
	Aide – accéder au manuel d'utilisation complet sur l'écran, ou lire des informations sur le DinoCapture 2.0 ou le contrat de licence.

Outils de la liste d'image

	Ouvrir – ouvrir une image sélectionnée dans la galerie des vignettes d'image en dessous de la barre d'outil de la liste d'image.
	Copier – copier une image sélectionnée dans le presse papier de Windows.
	Enregistrer sous – sauvegarder les photos sélectionnées au format de fichier ou dossier désiré.
	Mél – attacher les photos sélectionnées à un nouveau message ouvert par le client de messagerie par défaut.
	Imprimer – imprimer la photo sélectionnée.
	Diaporama – lancer un diaporama des photos sélectionnées.
	Supprimer – nettoyer la galerie vignette de l'image en supprimant les images sélectionnées.

Barre de gestion de la fenêtre de prévisualisation

Cette fenêtre nous permet de basculer entre les fenêtres, si deux ou plusieurs Dino-Lite sont connectés en même temps ou si plusieurs images sont ouvertes.

La barre d'outils est divisée en quatre parties :

Des outils de dessin – Le jeu d'outils de dessin vous permet d'écrire du texte et dessiner sur les images. La barre est située en dessous de la barre de gestion de la fenêtre de prévisualisation.

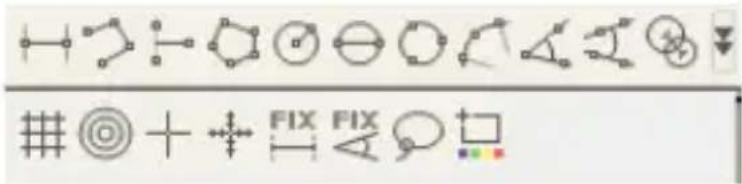

Outils de mesure – De nombreux types de mesures différentes peuvent être faits avec les outils de mesure. L'icône de double flash vous donne accès aux réglages de la grille et de la règle.

Remarque: La fonction de mesure et d'étalonnage est uniquement disponible pour certains modèles. Pour les modèles DinoEye il faut calibrer avant de pouvoir mesurer. Veuillez contacter un représentant commercial local pour de plus amples informations.

Ligne Faire un clic	gauche et glisser à la longueur désirée, et cliquer à nouveau pour terminer.
Ligne continue	Cliquer et faire glisser pour former une section de la distance. Cliquer à nouveau pour commencer une autre section. Continuer jusqu'à ce que la distance totale désirée soit mesurée. Double-cliquer pour terminer.
Point à ligne Cliquer	er et faire glisser pour former la longueur désirée, et cliquer à nouveau pour lancer la section suivante. Quand c'est terminé, double-cliquer pour terminer la mesure polygone.
Polygone Cliquer	et faire glisser pour former la longueur désirée, et cliquer à nouveau pour lancer la section suivante. Quand c'est terminé, double-cliquer pour terminer la mesure polygone.
Rayon Cliquer et tirer au rayon désiré.
Diamètre Cliquer	et tirer au diamètre désiré.
Cercle à trois points	Cliquer sur trois points sur le cercle à mesurer.
Arc à trois points	Cliquer sur trois points consécutifs sur un arc à mesurer.
Angle à trois points	Commencer par le point de pivot et tirer pour commencer la mesure d'un angle.
Angle à quatre points	Sélectionner deux points d'un segment de ligne et deux autres points d'un autre segment de ligne pour compléter la mesure d'angle.
Distance du centre	Après avoir dessiné au moins deux cercles, sélectionner l'icône. Le pointeur de la souris se transformera en un doigt pointé pour les cercles sélection-nable. Cliquer sur chacun et le logiciel mesurera la distance.
Quadrillage La hauteur sera fonction de l'agrandissement choisi.
Cercle de grille La hauteur correspondra à l'agrandissement choisi.
Pointeur en croix	La position XY du pointeur en croix peut être déplacée lorsqu'elle est sélectionnée. La position du curseur est l'emplacement du pointeur de la souris et l'emplacement 0,0 correspond aux coordonnées du centre du pointeur en croix.
Echelle du réticule	Le incréments du réticule d'échelle peuvent être comparée à l'échelle afficher dans le coin inférieur gauche. Le centre de la croix peut être déplacée. (Valeur de grossissement doit être saisi pour que cette option fonctionne).
Longueur fixe	Tapez la longueur désirée. La ligne peut être pivotée ou déplacée sans changer la longueur de la mesure. En double-cliquant sur les résultats des mesures, une nouvelle longueur peut être insérée.
Angle fixe L'angle	le requis peut être fixé avec cet outil. Quel que soit le sens ou l'emplacement de l'angle, l'angle restera aux données d'entrée.
Lasso L'outil de mesure pour un traçage à main levée et une sélection d'aperçu autour d'une image. Lorsque vous tracez, la longueur (mm) et la zone ( mm^2 ) de l'aperçu de la sélection seront mises à jour.
Moyenne de couleur	Un outil pour mesurer les valeurs moyennes de couleur RVB dans la région d'image choisie. Les couleurs sont affichées en format triplet hexadécimal.

Outils de texte et de ligne

Format de ligne Sélectionner la couleur de ligne, son style et sa largeur

Police Sélectionner la police, son style, sa taille et sa couleur

Options de mesure

Propriétés de mesure	Organiser et montrer l'état de l'ensemble des mesures ainsi que la capacité d'ajuster la manière dont les résultats sont affichés sur l'image. Exporter vers excel.
Loupe Agrandir numériquement la zone autour de votre pointeur de souris pour plus de détails et une mesure précise.
Aperçu / Arrêt sur image	Lors d'une nouvelle prise de mesure, la fonction Aperçu/Arrêt sur image vous permet de repérer facilement les points clefs d'une mesure précédente : les extrémités et le centre d'une ligne , ainsi que le centre d'un cercle.
Agrandissement Entrer l'agrandissement dans la zone bleue.Le grossissement peut être lu sur le cadran qui est sur le microscope. Les modèles avec AMR affichent le taux de grossissement ici.
Unités Sélectionner les unités de mesure, pouce, mil, mm ou um.
Menu d'étalonnage	Sélectionner l'étalonnage, créer un nouveau profile d'étalonnage ou ouvrir le dossier d'étalonnage.
Lecteur de code barres	Cliquez sur l'icône pour activer et désactiver la détection de code à barres.

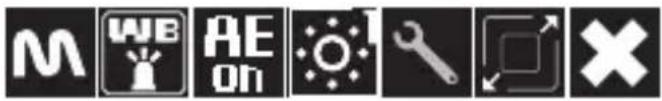

Outils de la fenêtre de prévisualisation

	Microtouch - cette fonction est activée lorsque vous touchez le capteur Microtouch. Activer ou désactiver le Microtouch. Certains modèles Dino-Lite ne disposent pas de cette fonctionnalité.
	Balance des blancs - Sélectionnez le mode de balance des blancs requis (disponible sur certains modèles uniquement)
	Exposition automatique - Ce paramètre vous permet de modifier l'exposition ou désactiver l'exposition automatique. Glisser la barre vers la droite augmente le temps d'exposition et vice versa.
	Voyant lumineux de contrôle - vous permet de mettre en MARCHE/ARRET ou changer de voyants lumineux sur le Dino-Lite (la plupart des modèles)
	DF- éclairage fond sombre
	BF - éclairage fond Clair
	FLC - Les LEDs sur les modèles de Dino-Lite avec la fonction FLC sont divisés en 4 quadrants différents qui peuvent être réglés séparément. 6 niveaux d'illumination peuvent être choisis.
	Réglage - La fenêtre de réglage vous permet de contrôler les réglages de l'appareil.
	Maximaliser - Permet de voir la vidéo en temps réel ou une image en plein écran. Pour quitter le mode plein écran, cliquer n'importe où sur l'écran ou taper « ESC »
	Fermer fenêtre - Permet de fermer la fenêtre en cours
	Instantané - Prendre une photo
	Enregistreur vidéo - Démarrer / arrêter l'enregistrement d'une vidéo
	Imagerie vidéo intermittente - Créer une série d'images ou de vidéos prises à un intervalle de temps régulier
	EDR - Enregistrer une image en utilisant Extended Dynamic Range (EDR)
	EDOF - Enregistrer une image en utilisant EDOF (Extended Depth of Field) Placez le pointeur de la souris sur l'icône d'EDOF et faites défiler la molette de la souris à la profondeur focale désirée pour le mode automatique. Ou faites défiler la molette de la souris jusqu'à ce que « Manuel » s'affiche et suivez EDOF-assistant manuel.
	Remise au point automatique - Maintenez la touche Ctrl enfoncée, puis cliquez sur la zone d'intérêt de l'aperçu en direct et l'appareil photo essaiera d'effectuer la mise au point à la profondeur choisie. Relâchez la touche Ctrl pour revenir à la profondeur focale originale.
	Remise au point manuelle - Maintenez la touche Ctrl enfoncée, puis faites défiler la molette de la souris dans la fenêtre de l'aperçu en direct aux profondeurs supérieures ou inférieures à la mise au point initiale. Relâchez la touche Ctrl pour revenir à la profondeur focale originale.
	Détection de bord - Définissez votre critère de détection et l'outil de mesure (ligne ou cercle) pour détecter les bords. Utilisez la règle de validation pour définir les paramètres pour les avertissements de réussite/échec.
	Choisissez la résolution de l'image. S'il vous plaît noter que un codec supplémentaire peut être nécessaire pour afficher une résolution de 5 mégapixels. Voir la section d'aide sur www.dino-lite.eu pour plus d'informations.
	Choississez le dossier dans lequel les images / vidéos seront stockées.
Enter annotation here	Cliquez sur la barre grise en bas de la fenêtre de prévisualisation et la zone d'annotation va se développer. Ecrire un texte dans cette zone et appuyer sur ENTRER pour commencer une nouvelle ligne. Une fois terminé, faire un clic gauche n'importe où dans la fenêtre de prévisualisation pour sauvegarder l'annotation et quitter la boîte d'annotation.
	Indicateur de force focale - Indique le niveau de focus atteint (disponible sur certains modèles uniquement)

Interface du logiciel DinoXcope / Mac

Il y a quatre sections principales dans la fenêtre du programme DinoXcope:

1. Barre d'action

• Prendre une photo. Si vous voulez faire des mesures sur la photo plus tard, ouvrez l'image en double-cliquant et ajoutez le grossissement d'entrée que vous avez lu de la molette de mise au point.
• Prendre une vidéo. Choisissez le taux d'armature, le temps d'enregistrement, la qualité et de compression. Pour arrêter l'enregistrement manuellement, utilisez la touche ESC.
• Prendre une imagerie vidéo intermittente. Choisissez l'intervalle de capture, le nombre de cadres et la cadence de lecture, ainsi que la qualité et la compression.
• Commuter les voyants lumineux en marche / arrêt.
• Passez en mode plein écran, pour mettre fin au mode plein écran utilisez la touche ESC.

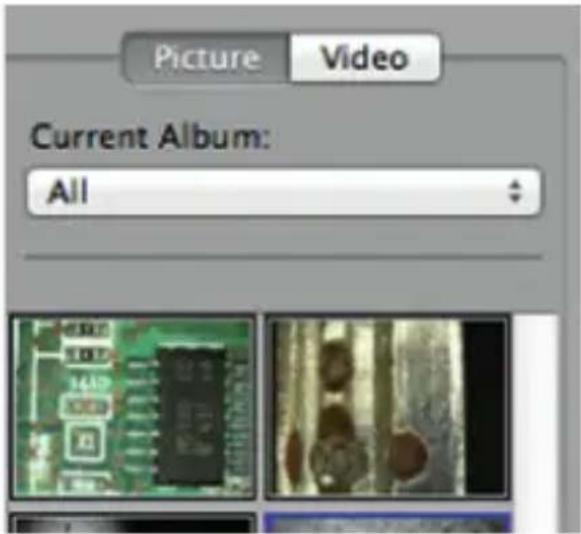

2. Liste d'images

• Choisissez entre les images ou les vidéos.
• Regardez une image avec la souris, ou double-cliquez pour ouvrir dans une nouvelle fenêtre.
• Choisir Album.
  • Créer nouvel Album.

3. Images en direct

• Utilisez la barre d'action pour l'action que vous souhaitez effectuer.
• Utilisez le menu de commandes (la barre de menu est en haut de l'écran) pour modifier les paramètres, utilisez le zoom (numérique), figer l'image, changez la résolution ou modifiez le fonctionnement du bouton Microtouch.
• Utilisez la fonction de mesure en direct (dans le menu outils) pour ouvrir une fenêtre de sélection spéciale pour le dessin et les outils de mesure. Après la sélection, cliquez sur ok et utilisez l'outil sur l'image en direct.

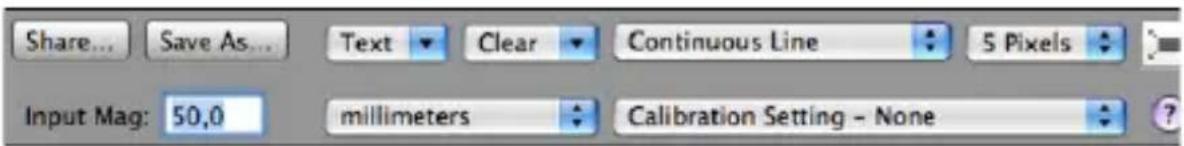

4. Ouvrez l'image

- Si vous ouvrez une image stockée, vous verrez une barre de menu au-dessus, qui vous permet de choisir la sauvegarde, le dessin et les outils de mesure.tools.

Nettoyage et entretien

Ne touchez pas la lentille avec n'importe quelle substance. Nettoyez régulièrement l'objectif de l'air comprimé. Nettoyer le corps du microscope régulièrement avec un chiffon doux avec un désinfectant. Nettoyez les bouchons amovibles avec une solution à 50% - 70% d'alcool, ne pas utiliser d'éther de diéthyle, 100% d'alcool ou un gel d'alcool.

Garantie

Le logiciel DinoCapture est fourni pour utilisation avec un microscope numérique Dino-Lite ou DinoEye livré par AnMo Electronics ou un de ses distributeurs ou revendeurs. L'utilisation du logiciel DinoCapture est encadrée par le contrat de licence de l'utilisateur final.

Le produit Dino-Lite est livré avec une garantie de deux ans à partir de la date d'achat par le client final. Veuillez noter que les accessoires (c.à.d. couvercles permutables / extensions) ne sont pas couverts par la garantie. Pour des questions de garantie veuillez contacter le revendeur ou le magasin où vous avez acheté le produit.

Support

Si vous avez un problème ou une question avec votre Dino-Lite ou le logiciel DinoCapture, veuillez contacter votre revendeur ou consulter les pages de support Européen Dino-Lite au www.dino-lite.eu. Un manuel d'utilisation étendu pour DinoCapture peut être trouvé sur le site.

Aucune partie de cette publication ne peut être reproduite ou distribuée, sauf pour usage personnel en rapport avec l'utilisation de microscopes numériques Dino-Lite.

Info sur les brevets:

Brevet Allemagne No. 20 2006 001 409.8

Brevet Japon No. 3123176

Brevet Taiwan No. M302031

AnMo Electronics Corporation et le représentant autorisé dans l'EU, IDCP BV déclarent que les appareils Dino-Lite et DinoEye sont conformes aux exigences essentielles et autres dispositions pertinentes de la directive 2014/30/EU.

Version 2020Q4 Copyright
