DE0892 - Niveau laser DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser
Précision	± 0,3 mm/m
Portée	Jusqu'à 50 m avec récepteur
Fonctionnalités	Lignes horizontales et verticales, mode de mise à niveau automatique
Alimentation	Batterie lithium-ion 10,8 V
Durée de vie de la batterie	Environ 10 heures
Poids	1,5 kg
Dimensions	240 x 100 x 100 mm
Utilisation	Idéal pour les travaux de nivellement, de marquage et d'alignement
Conditions d'utilisation	Utilisation intérieure et extérieure, résistant à l'eau et à la poussière (IP54)
Maintenance	Nettoyer régulièrement les lentilles, vérifier l'état de la batterie
Sécurité	Ne pas regarder directement le faisceau laser, utiliser des lunettes de protection si nécessaire
Accessoires inclus	Support mural, trépied, batterie, chargeur
Garantie	3 ans

FOIRE AUX QUESTIONS - DE0892 DEWALT

Comment calibrer le DEWALT DE0892 ?

Pour calibrer le DEWALT DE0892, placez le niveau laser sur une surface plane et activez-le. Vérifiez les lignes projetées par rapport à une référence de niveau. Si nécessaire, ajustez la vis de calibration située sous le capot.

Le niveau laser ne s'allume pas, que faire ?

Vérifiez d'abord que la batterie est correctement installée et chargée. Si la batterie est en bon état, inspectez le compartiment de la batterie pour des connexions corrodées ou endommagées.

Comment changer la batterie du DEWALT DE0892 ?

Pour changer la batterie, dévissez le couvercle du compartiment de la batterie à l'aide d'un tournevis. Retirez l'ancienne batterie et insérez une nouvelle batterie de type 12V, puis refermez le couvercle.

Quel est le rayon d'action du DEWALT DE0892 ?

Le DEWALT DE0892 a un rayon d'action allant jusqu'à 30 mètres en intérieur et jusqu'à 50 mètres à l'extérieur avec un récepteur approprié.

Comment utiliser le DEWALT DE0892 à l'extérieur ?

Pour une utilisation extérieure, assurez-vous d'utiliser un récepteur compatible pour détecter les lignes laser, surtout en plein jour. Positionnez le laser sur un trépied pour plus de stabilité.

Le niveau laser projette des lignes floues, que faire ?

Si les lignes sont floues, vérifiez que l'objectif n'est pas sale. Nettoyez-le délicatement avec un chiffon doux. Assurez-vous également que le laser est correctement nivelé.

Comment régler la pente sur le DEWALT DE0892 ?

Pour régler la pente, activez le mode de pente en appuyant sur le bouton approprié. Utilisez le bouton de réglage pour ajuster l'angle souhaité.

Le DEWALT DE0892 est-il résistant à l'eau ?

Oui, le DEWALT DE0892 a un indice de protection IP54, ce qui signifie qu'il est résistant à la poussière et à l'eau, mais il n'est pas submersible.

Comment stocker le DEWALT DE0892 ?

Pour le stockage, placez le niveau laser dans son étui de protection dans un endroit sec et à l'abri des températures extrêmes. Retirez la batterie si vous ne l'utilisez pas pendant une longue période.

Où trouver des pièces de rechange pour le DEWALT DE0892 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs DEWALT agréés ou directement sur le site web de DEWALT dans la section des pièces détachées.

MODE D'EMPLOI DE0892 DEWALT

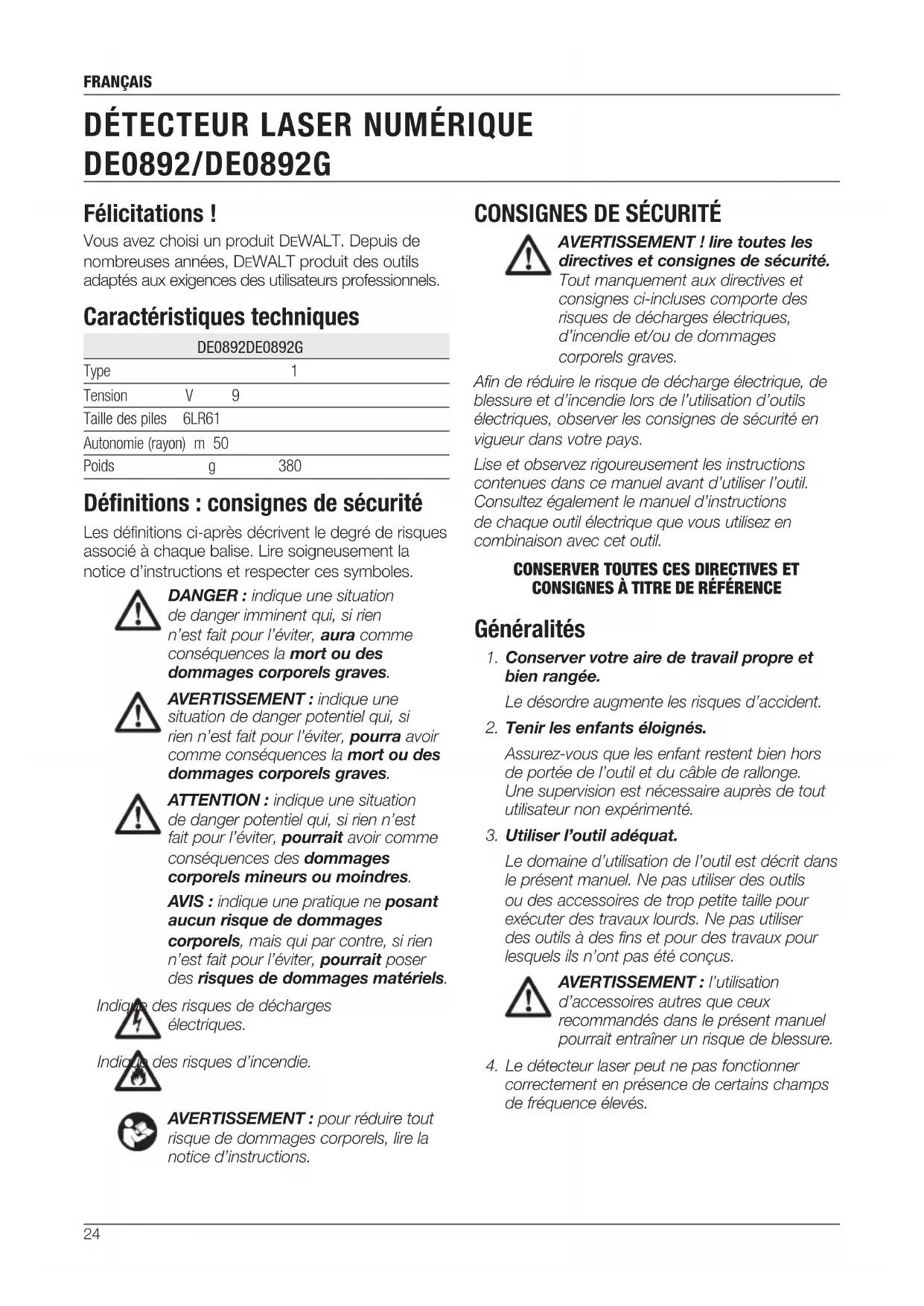

DE0892/DE0892G Félicitations! Vous avez choisi un produit DeWALT. Depuis de nombreuses années, DeWALT produit des outils adaptés aux exigences des utilisateurs professionnels. Caractéristiques techniques DE0892DE0892G Type 1 Tension V 9 Taille des piles 6LR61 Autonomie (rayon) m 50 Poids g 380 Définitions: consignes de sécurité Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d’instructions et respecter ces symboles.

DANGER: indique une situation

de danger imminent qui, si rien n’est fait pour l’éviter, aura comme conséquences la mort ou des dommages corporels graves.

AVERTISSEMENT: indique une

situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourra avoir comme conséquences la mort ou des dommages corporels graves. ATTENTION: indique une situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourrait avoir comme conséquences des dommages corporels mineurs ou moindres. AVIS: indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. Indique des risques de décharges électriques. Indique des risques d’incendie.

AVERTISSEMENT: pour réduire tout

risque de dommages corporels, lire la notice d’instructions.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT! lire toutes les directives et consignes de sécurité. Tout manquement aux directives et consignes ci-incluses comporte des risques de décharges électriques, d’incendie et/ou de dommages corporels graves. Afin de réduire le risque de décharge électrique, de blessure et d’incendie lors de l’utilisation d’outils électriques, observer les consignes de sécurité en vigueur dans votre pays. Lise et observez rigoureusement les instructions contenues dans ce manuel avant d’utiliser l’outil. Consultez également le manuel d’instructions de chaque outil électrique que vous utilisez en combinaison avec cet outil.

1. Conserver votre aire de travail propre et

bien rangée. Le désordre augmente les risques d’accident.

2. Tenir les enfants éloignés.

Assurez-vous que les enfant restent bien hors de portée de l’outil et du câble de rallonge. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

3. Utiliser l’outil adéquat.

Le domaine d’utilisation de l’outil est décrit dans le présent manuel. Ne pas utiliser des outils ou des accessoires de trop petite taille pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n’ont pas été conçus.

AVERTISSEMENT: l’utilisation

d’accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure.

4. Le détecteur laser peut ne pas fonctionner

correctement en présence de certains champs de fréquence élevés.FRANÇAIS

Consignes de sécurité importantes relatives aux piles

AVERTISSEMENT: les piles

peuvent exploser ou fuir et causer des dommages corporels ou un incendie. Pour réduire ces risques:

• Suivre soigneusement toute instruction ou tout avertissement inclus sur l’étiquette ou l’emballage des piles.

• Lors de l’installation des piles, toujours respecter la polarité (+ et –) inscrite sur les piles et l’appareil.

• Ne pas court-circuiter les bornes.

• Ne pas recharger les piles.

• Ne pas mélanger des piles neuves avec des piles usagées. Les remplacer toutes en même temps par des piles neuves de la même marque et du même type.

• Retirer toute pile usagée immédiatement et s’en défaire conformément à la réglementation locale.

• Ne pas jeter de pile au feu.

• Conserver les piles hors de la portée des enfants.

• Retirer les piles lorsque l’appareil n’est pas utilisé pendant plusieurs mois. Contenu de l’emballage Ce carton comprend: 1 Détecteur laser numérique 1 Point de fixation 1 Pile 1 Notice d’instructions

• Vérifier que l’appareil et ses pièces ou accessoires n’ont pas été endommagés lors du transport.

• Prendre le temps de lire attentivement et comprendre cette notice d’instructions avant toute utilisation de l’appareil. Description (fig. 1, 2)

AVERTISSEMENT: ne modifiez jamais

cet accessoire ou l’une de ses pièces. Dans le cas contraire, des dégâts ou des blessures peuvent se produire. a. Fenêtre de l’écran LCD b. Haut-parleur c. Couvercle du logement de la batterie d. Encoches de repère e. Bouton d’alimentation f. Bouton de volume g. Bouton de précision h. Aimants

i. Fenêtre du capteur

j. Verrou de fixation k. Glissières l. Rail m. Verrou n. Trou du verrou o. Bouton de fixation Le détecteur fournit des signaux visuels sur la fenêtre de l’écran LCD (a) et des signaux sonores grâce au haut-parleur (b) pour indiquer l’emplacement du faisceau laser. Le détecteur de laser numérique DeWALT peut être utilisé avec ou sans la pince du détecteur. Lorsqu’il est utilisé avec la pince, le détecteur peut être positionné sur une tige graduée, un poteau de mise de niveau, un montant ou un pilier.

Le détecteur de laser numérique DeWALT favorise le repérage d’un faisceau émis par le laser lorsque la luminosité est élevée ou sur de longues distances. Le détecteur peut être utilisé à l’intérieur comme à l’extérieur lorsqu’il est difficile de voir le faisceau laser. Le détecteur est exclusivement conçu pour l’utilisation avec le laser linéaire DW088, DW089, DW0811, DW0822, DW0851 DW088LR/LG; DCE088R/G; DCE089R/G; DCE0811R/G (Line) et les autres lasers linéaires compatibles DeWALT. Il ne doit pas être utilisé avec les lasers rotatifs. NE PAS les utiliser en milieu humide ou en présence de gaz ou de liquides inflammables. Le détecteur laser numérique est un accessoire laser professionnel. NE PAS laisser les enfants toucher l’accessoire et le laser. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

également le manuel d’instructions deFRANÇAIS

l’outil électrique que vous utilisez en combinaison avec cet outil. Piles (fig. 1) Le détecteur de laser numérique est alimenté par une pile de 9 volts. Pour installer la pile fournie, soulever le couvercle du logement de pile (c). Placer la pile de 9 volts dans le logement en alignant la pile comme illustré sur l’icône gravée. Commandes du détecteur (fig. 1) Le détecteur est commandé par le bouton d’alimentation (e) et le bouton de volume (f). Lorsque le bouton d’alimentation est enfoncé une fois, le détecteur se met en marche. Le haut de la fenêtre de détection indique l’icône ON (marche) et l’icône du volume. Le détecteur de laser numérique DeWALT possède également une fonction d’arrêt automatique. Si aucun faisceau laser ne passe dans la fenêtre de détection de faisceau ou si aucun bouton n’est enfoncé, le détecteur s’arrête automatiquement au bout de 5 minutes environ. Pour désactiver le signal sonore, appuyer à nouveau sur le bouton; l’icône du volume disparaît alors. Le détecteur se met en marche avec le réglage de précision étroite (l’icône s’affiche en bas à gauche). Appuyer une fois sur le bouton de précision (g) pour passer à la précision large (l’icône s’affiche alors en bas à droite). Précision Le détecteur offre deux réglages de précision, étroite et large. Avec le réglage large, le détecteur offre une plus grande tolérance pour indiquer qu’il est « aligné». Avec le réglage étroit, cette tolérance est réduite pour une indication plus précise de l’alignement. Pour obtenir des résultats plus précis, commencer le travail en utilisant le réglage large et terminer avec le réglage étroit. Aimants Les aimants (h) permettent de monter le détecteur sur des rails métalliques durant l’installation d’un plafond suspendu. FONCTIONNEMENT Consignes d’utilisation

• respecter systématiquement les consignes de sécurité et les normes en vigueur.

• avant la première utilisation, enlevez et jetez la bande de protection des écrans. Utilisation du détecteur (fig. 1)

1. Configurer et positionner le laser.

2. Mettre le détecteur en marche en appuyant sur

le bouton d’alimentation (e).

3. Positionner le détecteur de sorte que la

fenêtre de détection (i) soit face au faisceau du laser. Déplacer le détecteur vers le haut ou le bas dans la zone approximative du faisceau jusqu’à avoir centré le détecteur. Pour plus d’informations sur les indicateurs de la fenêtre d’affichage et sur les indicateurs du signal sonore, consulter le tableau intitulé Indicateurs. INDICATEURS Au-dessus de l’alignement Légèrement au-dessus de l’alignement Aligné Légèrement au- dessous de l’alignement Au- dessous de l’alignement signaux sonores bip rapide bip rapide son continu bip lent bip lent icônes affichées

4. Utiliser les encoches de repérage (d) pour

repérer précisément la position du faisceau laser. Montage sur une tige graduée (fig. 1, 2)

1. Pour fixer votre détecteur sur une tige graduée,

fixer d’abord le détecteur à la pince en le poussant sur le verrou de la pince (j). Faire coulisser les rails (k) sur la pince autour du rail (l) sur le détecteur jusqu’à ce que le verrou (m) sur la pince s’enclenche dans le trou de blocage (n) sur le détecteur.FRANÇAIS

2. Ouvrir les mâchoires de la pince en tournant le

bouton de la pince (o) dans le sens inverse des aiguilles d’une montre.

3. Positionner le détecteur à la hauteur désirée et

tourner le bouton de la pince dans le sens des aiguilles d’une montre pour fixer la pince sur la tige.

4. Pour effectuer des ajustements en hauteur,

desserrer légèrement la pince, repositionner et resserrer. MAINTENANCE Votre accessoire a été conçu pour durer longtemps avec un minimum d’entretien. Son fonctionnement satisfaisant dépend en large mesure d’un entretien soigneux et régulier. Révision du détecteur À l’exception des piles, aucune pièce ne peut être réparée par l’utilisateur dans le détecteur de laser numérique. Ne pas démonter l’appareil. Toute altération non autorisée du détecteur laser annulera toutes les garanties. Nettoyage et rangement du détecteur

• La saleté et la graisse peuvent être éliminées de l’extérieur du détecteur avec un chiffon ou une brosse souple non métallique.

• Le détecteur de laser numérique DeWALT est résistant à la pluie, mais ne doit pas être immergé. Ne pas verser d’eau sur l’appareil, ni le plonger dans l’eau.

• Le meilleur endroit pour le rangement est un lieu frais et sec, à l’abri des rayons du soleil et du chaud ou du froid excessifs. Dépannage du détecteur LE DÉTECTEUR NE S’ALLUME PAS

• Appuyer et relâcher le bouton d’alimentation.

• Contrôler que la pile est en place et bien positionnée.

• Si le détecteur est très froid, laissez-le chauffer dans une zone chauffée.

• Remplacer la pile de 9 volts. Allumer l’appareil.

• Si le détecteur ne s’allume toujours pas, porter le détecteur dans un centre de service DeWALT. LE HAUT-PARLEUR DU DÉTECTEUR N’ÉMET AUCUN SON

• S’assurer que le détecteur est allumé.

• Appuyer sur le bouton de volume. Il sert pour l’activation et la désactivation.

• S’assurer que le laser est allumé et qu’il émet un faisceau laser.

• Si le détecteur n’émet toujours aucun son, porter le détecteur dans un centre de service DeWALT. LE DÉTECTEUR NE RÉPOND PAS AU FAISCEAU D’UN

AUTRE APPAREIL LASER

• Le détecteur laser numérique DeWALT a été conçu pour fonctionner uniquement avec les modèles DW088, DW089, DW0811, DW0822, DW0851 DW088LR/LG; DW089LR/LG; DW0811LR/LG (Line) et certains autres lasers linéaires compatibles. LE DÉTECTEUR ÉMET UN SON, MAIS LA FENÊTRE DE

L’ÉCRAN LCD NE FONCTIONNE PAS

• Si le détecteur est très froid, laissez-le chauffer dans une zone chauffée.

• Si la fenêtre de l’écran LCD ne fonctionne toujours pas, porter le détecteur dans un centre de service DeWALT. LA FORTE LUMINOSITÉ SUR LE DÉTECTEUR PROVOQUE UN

SIGNAL CONTINU D’ALIGNEMENT

• En présence d’une lumière ambiante très intense, le détecteur peut fournir une indication de niveau erronée ou irrégulière.

• Repositionner le détecteur hors de la lumière intense ou protéger la fenêtre de détection (i) pour rétablir le fonctionnement normal. Protection de l’environnement Collecte sélective. Ne pas jeter ce produit avec les ordures ménagères. En fin de durée de vie ou d’utilité de votre produit DeWALT, ne pas le jeter avec les ordures ménagères, mais dans les conteneurs de collecte sélective. La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l’environnement contre la pollution et à réduire la demande en matière première. Selon les réglementations locales, il peut être offert: service de collecte sélective individuel des produits électriques, ou déchetterie municipale ou collecte sur les lieux d’achat des produits neufs.FRANÇAIS

DeWALT dispose d’installations pour la collecte et le recyclage des produits DeWALT en fin de vie. Pour profiter de ce service, veuillez rapporter votre produit auprès d’un centre de réparation agréé qui le recyclera en notre nom. Pour connaître l’adresse d’un centre de réparation agréé près de chez vous, veuillez contacter votre distributeur DeWALT local à l’adresse indiquée dans cette notice d’instructions, ou consulter la liste des centres de réparation agréés DeWALT, l’éventail de notre SAV et tout renseignement complémentaire sur Internet à l’adresse: www.2helpU.com. Piles Lors de la mise au rebut des piles, penser à la protection de l’environnement. Consulter les autorités locales pour connaître les mesures de mise au rebut sûres pour les piles.FRANÇAIS

GARANTIE DeWALT est si sûr de la qualité de ses produits qu’il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s’ajoute à vos droits contractuels en tant qu’utilisateur professionnel ou vos droits légaux en tant qu’utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudices. Cette garantie est valable au sein des territoires des États membres de l’Union Européenne et au sein de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS • Si les performances de votre outil D eWALT ne vous apportaient pas totale satisfaction, retournez simplement, au point de vente, l’outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d’achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d’achat sera exigée.

• CONTRAT D’ENTRETIEN GRATUIT D’UN AN • Si votre outil DeWALT doit subir un entretien ou une révision dans les 12 mois suivant l’achat, vous avez droit à une intervention gratuite. Cette dernière sera effectuée gratuitement par un centre de réparation agréé DeWALT. Une preuve d’achat sera exigée. Cela comprend la main-d’œuvre. Les accessoires et les pièces détachées sont exclus, à moins d’un défaut de fabrication sous garantie.

• GARANTIE COMPLÈTE D’UN AN • Si votre produit DeWALT présentait un vice de matériau ou de fabrication dans les 12 mois à compter de sa date d’achat, DeWALT garantit le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l’appareil, à condition que:

• Le produit ait été utilisé correctement;

• Le produit ait été soumis à une usure normale;

• Aucune réparation n’ait été effectuée par du personnel non autorisé;

• Une preuve d’achat soit fournie ;

• Le produit soit retourné complet, avec l’ensemble de ses composants originaux. Si vous souhaitez effectuer une réclamation, contactez votre revendeur ou consultez l’emplacement du centre de réparation agréé DeWALT le plus proche dans le catalogue DeWALT ou contactez le service clientèle DeWALT à l’adresse indiquée dans ce manuel. Une liste des centres de réparation agréés DeWALT et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet: www.2helpU.com.ITALIANO
