MANUAL DE UTILIZADOR DE0892 DEWALT

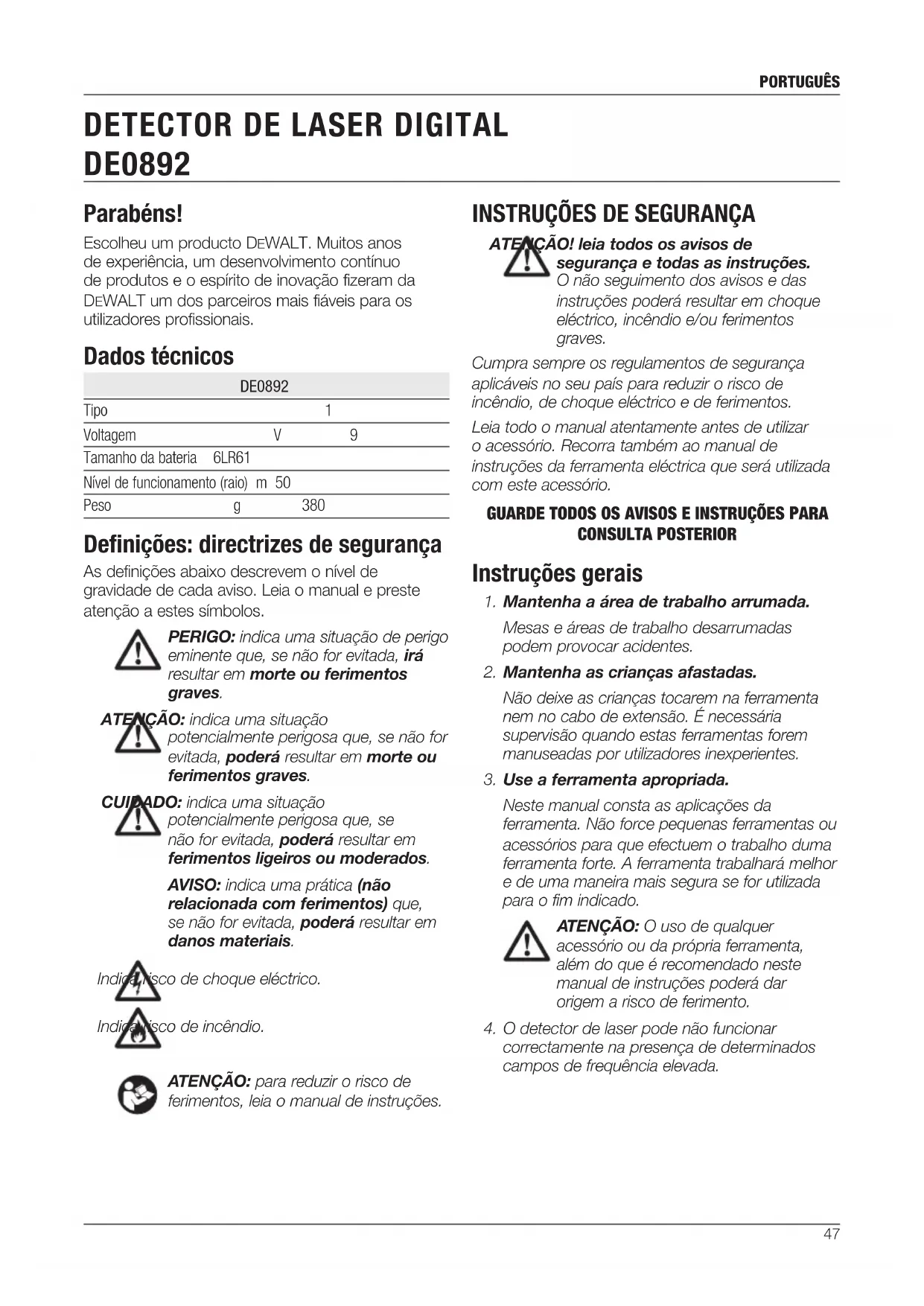

DE0892 Parabéns! Escolheu um producto DeWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DeWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Dados técnicos DE0892 Tipo 1 Voltagem V 9 Tamanho da bateria 6LR61 Nível de funcionamento (raio) m 50 Peso g 380 Definições: directrizes de segurança As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos. PERIGO: indica uma situação de perigo eminente que, se não for evitada, irá resultar em morte ou ferimentos graves. ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves. CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados. AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais. Indica risco de choque eléctrico. Indica risco de incêndio. ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.

INSTRUÇÕES DE SEGURANÇA

ATENÇÃO! leia todos os avisos de segurança e todas as instruções. O não seguimento dos avisos e das instruções poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia todo o manual atentamente antes de utilizar o acessório. Recorra também ao manual de instruções da ferramenta eléctrica que será utilizada com este acessório. GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA CONSULTA POSTERIOR Instruções gerais

1. Mantenha a área de trabalho arrumada.

Mesas e áreas de trabalho desarrumadas podem provocar acidentes.

2. Mantenha as crianças afastadas.

Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

3. Use a ferramenta apropriada.

Neste manual consta as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para que efectuem o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o fim indicado. ATENÇÃO: O uso de qualquer acessório ou da própria ferramenta, além do que é recomendado neste manual de instruções poderá dar origem a risco de ferimento.

4. O detector de laser pode não funcionar

correctamente na presença de determinados campos de frequência elevada.PORTUGUÊS

Instruções de segurança importantes para as pilhas ATENÇÃO: as pilhas podem explodir ou ter fugas e causar ferimentos ou um incêndio. Para reduzir este risco:

• Siga cuidadosamente todas as instruções e avisos na etiqueta e na embalagem das pilhas.

• Insira sempre as pilhas com a polaridade (+ e –) correcta, indicada nas pilhas e no equipamento.

• Não faça os terminais das pilhas entrar em curto-circuito.

• Não recarregue as pilhas.

• Não misture pilhas velhas com pilhas novas. Substitua todas as pilhas ao mesmo tempo por pilhas novas da mesma marca e do mesmo tipo.

• Retire as pilhas esgotadas imediatamente e elimine-as de acordo com os regulamentos locais.

• Não elimine as pilhas através de fogo.

• Mantenha as pilhas fora do alcance de crianças.

• Retire as pilhas se o dispositivo não for utilizado durante vários meses. Conteúdo da embalagem A embalagem contém: 1 Detector de laser digital 1 Abraçadeira 1 Bateria 1 Manual de instruções

• Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.

• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento. Descrição (fig. 1, 2) ATENÇÃO: Nunca modifique este acessório ou parte do mesmo. Tal poderia resultar em danos ou ferimentos. a. Janela do visor LCD b. Altifalante c. Tampa do compartimento das pilhas d. Entalhes para marcação e. Botão de alimentação f. Botão de volume g. Botão de precisão h. Ímanes

j. Patilha de fixação k. Faixas l. Calha m. Patilha n. Orifício da patilha o. Botão de fixação O detector fornece ambos os sinais visuais através da janela do visor LCD (a) e os sinais de áudio através do altifalante (b) para indicar a localização do raio laser. O Detector laser digital da DeWALT pode ser utilizado com ou sem o grampo do detector. Quando é utilizado com o grampo, o detector pode ser posicionado numa haste graduada, régua de nivelamento, borne ou num poste.

O Detector de laser digital da DeWALT ajuda a localizar o raio laser emitido pelo laser em condições de iluminação brilhante ou através de grandes distâncias. O detector pode ser utilizado tanto em interiores como exteriores onde é difícil ver o raio laser. O detector foi concebido exclusivamente para utilização com o laser de linha DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) e outros lasers de linha da DeWALT compatíveis. Não deve ser utilizado com lasers rotativos. NÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis. O detector de laser digital é um acessório de laser profissional. NÃO permita que crianças entrem em contacto com o acessório ou o laser. É necessária supervisão quando os utilizadores inexperientes utilizam este laser.

ATENÇÃO: Recorra também ao manual de instruções da ferramentaPORTUGUÊS

eléctrica que será utilizada com este acessório. Pilhas (fig. 1) O detector laser digital é alimentado por uma pilha de 9 volts. Para colocar a pilha fornecida, levante a tampa do compartimento das pilhas (c). Coloque a pilha de 9 volts no compartimento, alinhando a pilha de acordo com a indicação no ícone em relevo. Controlos do detector (fig. 1) O detector é controlado pelo botão de alimentação (e) e pelo botão de volume (f). Quando prime o botão de alimentação uma vez, o detector é ligado. A parte superior da janela do sensor mostra o ícone Ligado e o ícone de volume. O Detector laser digital da DeWALT está também equipado com uma função de desactivação automática. Se o raio laser não atingir a janela de detecção do raio ou se não premir qualquer botão, o detector desliga-se passados cerca de 5 minutos. Para desligar o sinal sonoro, prima o botão novamente; o ícone de volume desaparece. O detector é activado na definição de rigor restrita (o ícone é apresentado no canto inferior esquerdo). Prima o botão de precisão (g) uma vez para alterar a definição de precisão abrangente (o ícone aparece agora no canto inferior direito). Rigor O detector inclui duas definições de rigor, abrangente e restrita. Na definição Abrangente, o detector permite uma maior tolerância para indicar que o detector tem o “Valor adequado”. Na definição Restrita, esta tolerância diminui para um valor mais preciso de “Valor adequado”. Para obter resultados com maior rigor, inicie o trabalho utilizando a definição abrangente e termine com a definição restrita. Ímanes Os ímanes (h) permitem montar o detector em carris de metal durante a instalação de um tecto suspenso. FUNCIONAMENTO Instruções de utilização ATENÇÃO:

• cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

• antes de utilizar a ferramenta pela primeira vez, remova a fita protectora das telas. Funcionamento do detector (fig. 1)

1. Configure e posicione o laser.

2. Ligue o detector premindo o botão de

do sensor (i) fique direccionada para o raio laser. Desloque o detector para cima ou baixo dentro da área aproximada do raio até o detector ficar centrado. Para obter informações acerca dos indicadores da janela do visor e dos indicadores de sinais audíveis, consulte a tabela denominada Indicadores. INDICADORES Acima do valor pretendido Ligeiramente acima do valor pretendido Valor adequado Ligeiramente abaixo do valor Abaixo do valor adequado sinais audíveis sinal sonoro rápido sinal sonoro rápido tom fixo sinal sonoro lento sinal sonoro lento apresentar ícones

4. Utilize os entalhes de marcação (d) para marcar

a posição do raio laser com rigor. Montagem numa haste graduada (fig. 1, 2)

1. Para fixar o detector numa haste graduada, fixe

primeiro o detector ao grampo, empurrando a patilha do grampo (j). Faça deslizar os carris (k) no grampo em torno da calha (l) no detector até a patilha (m) no grampo encaixar no orifício da patilha (n) no detector.

2. Abra as mandíbulas do grampo rodando o

botão do grampo (o) para a esquerda.

3. Posicione o detector à altura necessária e rode

o botão do grampo para a direita para fixar o grampo na haste.PORTUGUÊS

4. Para fazer ajustes em termos de altura, liberte

ligeiramente o grampo, posicione-o novamente e volte a apertá-lo. MANUTENÇÃO A sua ferramenta foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Assistência do detector À excepção das pilhas, o Detector laser digital não tem quaisquer peças que possam ser reparadas pelo utilizador. Não desmonte a unidade. A manipulação não autorizada do detector laser anula todas as garantias. Limpeza e armazenamento do detector

• A sujidade e gordura podem ser removidas a partir do exterior do detector com um pano ou uma escova suave não metálica.

• O detector laser digital da DeWALT é resistente à chuva, mas não deve ser mergulhado. Não deite água sobre a unidade nem a mergulhe dentro de água.

• A unidade deve ser armazenada num local seco e fresco—afastado de luz solar directa e excesso de calor ou frio. Resolução de problemas do detector NÃO É POSSÍVEL LIGAR O DETECTOR

• Prima e liberte o botão de alimentação.

• Certifique-se de que a pilha está inserida e na posição adequada.

• Se o detector estiver muito frio, deixe-o a aquecer numa área aquecida.

• Substitua a pilha de 9 volts. Ligue a unidade.

• Se mesmo assim o detector não funcionar, leve o detector a um centro de assistência da DeWALT. O ALTIFALANTE DO DETECTOR NÃO EMITE SOM

• Certifique-se de que o detector está ligado.

• Prima o botão de volume. Alterna entre ligado e desligado.

• Certifique-se de que o laser está ligado e que emite um raio laser.

• Se o detector continuar a não emitir som, leve-o a um centro de assistência da DeWALT. O DETECTOR NÃO REAGE AO RAIO DE OUTRA UNIDADE DE LASER

• O detector laser digital da DeWALT foi concebido para funcionar apenas com os modelos DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) e alguns lasers de gama compatível. O DETECTOR EMITE UM SINAL SONORO MAS A JANELA

DO VISOR LCD NÃO FUNCIONA

• Se o detector estiver muito frio, deixe-o a aquecer numa área aquecida.

• Se mesmo assim a janela do visor LCD não funcionar, leve o detector a um centro de assistência da DeWALT. A LUZ BRILHANTE DO DETECTOR CAUSA UM SINAL

CONTÍNUO DE “VALOR ADEQUADO”

• Se estiver num ambiente com uma luz muito intensa, o detector pode fornecer uma indicação errónea ou falsa de nivelamento.

• Afaste o detector da luz intensa ou cubra a janela do sensor (i) para retomar o funcionamento normal. Proteger o meio ambiente Recolha de lixo selectiva - este produto não deve ser eliminado juntamente com o lixo doméstico normal. Se, um dia, o seu produto da DeWALT tiver de ser substituído ou já não tiver utilidade, não se desfaça do mesmo juntamente com o lixo doméstico. Disponibilize este produto para recolha selectiva. A recolha selectiva de embalagens e produtos usados permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas. Os regulamentos locais podem especificar a recolha selectiva de produtos eléctricos na sua residência, em centros municipais de resíduos ou através do revendedor que lhe fornecer um novo produto. A DeWALT disponibiliza um serviço de recolha e reciclagem dos respectivos produtos quandoPORTUGUÊS

estes tiverem atingido o fim da sua vida útil. Para tirar partido deste serviço, entregue o seu produto em qualquer agente de reparação autorizado, o qual procederá à respectiva recolha em nome da DeWALT. Poderá verificar a localização do agente de reparação autorizado mais perto de si contactando o representante local da DeWALT através da morada indicada neste manual. Em alternativa, poderá encontrar na internet (em www.2helpU.com) uma lista dos agentes de reparação autorizados da DeWALT, bem como os dados de contacto completos do nosso serviço pós-venda. Baterias Quando deitar pilhas fora, tenha em atenção o meio ambiente. Consulte as autoridades locais para saber qual a maneira adequada para eliminar pilhas.PORTUGUÊS

GARANTIA A DeWALT confia na qualidade dos seus produtos e, como tal, oferece uma garantia excepcional aos utilizadores profissionais deste equipamento. Esta declaração de garantia complementa os seus direitos contratuais enquanto utilizador profissional ou os seus direitos legais enquanto utilizador privado não profissional, não os prejudicando, seja de que forma for. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

• GARANTIA DE SATISFAÇÃO DE 30 DIAS • Se não estiver completamente satisfeito com o desempenho da sua ferramenta da DeWALT, basta devolvê-la ao revendedor no prazo de 30 dias, juntamente com a respectiva embalagem e todos os componentes originais, para obter um reembolso total ou trocá-la por outra ferramenta. O produto apenas poderá ter sido sujeito a um desgaste normal, sendo necessário apresentar uma prova de compra.

Se necessitar de manutenção ou assistência para a sua ferramenta DeWALT, num período de 12 meses após a respectiva data de compra, terá direito a um visita de assistência gratuita. Esta visita será efectuada gratuitamente num agente de reparação autorizado da DeWALT. Será necessário apresentar uma prova de compra. Inclui mão-de-obra. O serviço inclui a mãode- obra, mas exclui quaisquer acessórios e peças sobresselentes, a não ser que estes se tenham avariado ao abrigo da garantia.

• GARANTIA TOTAL DE UM ANO • Se o seu produto da DeWALT apresentar um funcionamento anómalo resultante de materiais ou mão-de-obra defeituosos num período de 12 meses após a respectiva data de compra, a DeWALT garante a substituição gratuita de todas as peças defeituosas ou, de acordo com o nosso critério, a substituição gratuita da unidade, desde que:

• O produto não tenha sido utilizado incorrectamente ou de forma abusiva;

• O produto apenas tenha sido sujeito a um desgaste normal;

• Não tenham sido realizadas reparações por pessoas não autorizadas;

• Seja apresentada uma prova de compra;

• O produto seja devolvido juntamente com a respectiva embalagem e todos os componentes originais. Se quiser apresentar uma reclamação, contacte o seu revendedor ou verifique a localização do seu agente de reparação DeWALT mais próximo, indicado no catálogo DeWALT ou contacte um escritório da DeWALT na morada indicada neste manual. Poderá encontrar na Internet uma lista dos agentes de reparação autorizados da DeWALT, bem como os dados de contacto completos do nosso serviço pós-venda no site: www.2helpU.com.SUOMI
