BRUKSANVISNING DE0892 DEWALT

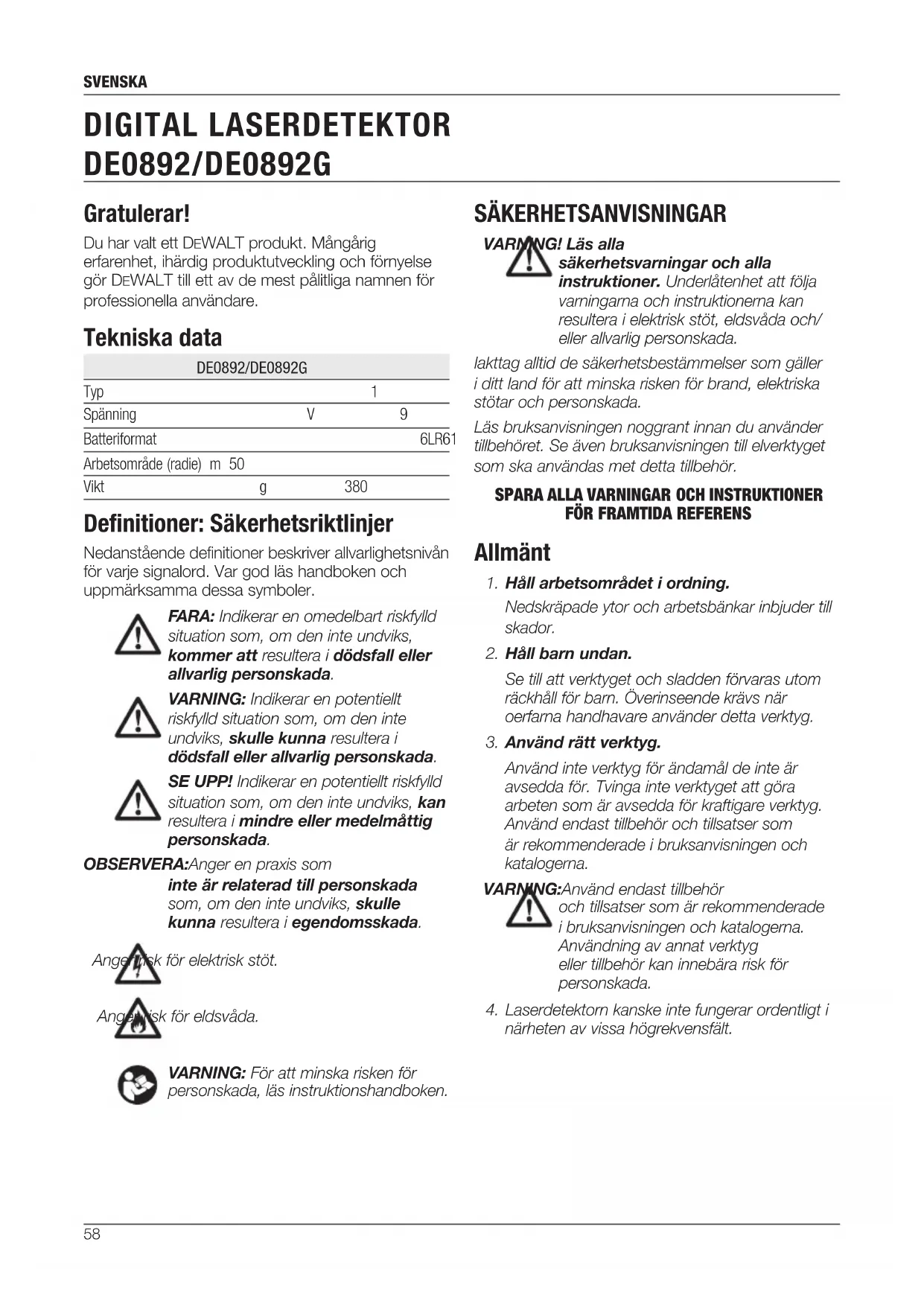

DIGITAL LASERDETEKTOR DE0892/DE0892G Gratulerar! Du har valt ett DeWALT produkt. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DeWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data DE0892/DE0892G Typ 1 Spänning V 9 Batteriformat 6LR61 Arbetsområde (radie) m 50 Vikt g 380 Definitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler. FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada. VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada. SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttig personskada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger risk för eldsvåda. VARNING: För att minska risken för personskada, läs instruktionshandboken. SÄKERHETSANVISNINGAR VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/ eller allvarlig personskada. Iakttag alltid de säkerhetsbestämmelser som gäller i ditt land för att minska risken för brand, elektriska stötar och personskada. Läs bruksanvisningen noggrant innan du använder tillbehöret. Se även bruksanvisningen till elverktyget som ska användas met detta tillbehör.

1. Håll arbetsområdet i ordning.

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

Se till att verktyget och sladden förvaras utom räckhåll för barn. Överinseende krävs när oerfarna handhavare använder detta verktyg.

3. Använd rätt verktyg.

Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. VARNING: Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada.

4. Laserdetektorn kanske inte fungerar ordentligt i

närheten av vissa högrekvensfält.SVENSKA

Viktiga säkerhetsinstruktioner för batterier VARNING: Batterier kan explodera eller läcka, vilket kan leda till personskador eller eldsvåda. För att minska den här risken:

• Följ noggrant alla instruktioner och varningar på batteriets etikett och förpackning.

• Sätt alltid i batterier på rätt håll med avseende på polaritet, (+ och –) enligt symbolerna på batteriet och utrustningen.

• Kortslut inte batteripolerna.

• Ladda inte batterierna.

• Blanda inte gamla och nya batterier Ta ut alla batterier samtidigt och byt mot nya av samma märke och typ.

• Avlägsna förbrukade batterier omedelbart och avfallshantera dem enligt lokala föreskrifter.

• Försök aldrig elda upp batterier.

• Batterierna ska förvaras utom räckhåll för barn.

• Ta ur batterierna om apparaten inte kommer att användas under flera månader. Förpackningsinnehåll Förpackningen innehåller: 1 Digital laserdetektor 1 Klämma 1 Batteri 1 Instruktionshandbok

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

• Ta dig tid att grundligt läsa och förstå denna handbok före användning. Beskrivning (bild [fig.] 1, 2) VARNING: Modifiera denna tillsats eller någon del av det. Skada eller personskada kan uppstå. a. LCD-displayfönster b. Högtalare c. Batterifackets lock d. Markeringsskåra e. Strömknapp f. Volymknapp g. Noggrannhetsknapp h. Magneter

j. Klämspärrhake k. Spår l. Skena m. Latch n. Hål för spärrhake o. Åtdragningsratt Detektorn ger både visuella signaler på LCD- skärmen (a) och ljudsignaler via högtalaren (b) för att ange laserstrålens placering. DeWALTs digital laserdetektor kan användas med eller utan detektorklämman. När den används med klämman kan detektorn placeras på en mätstång, stativ eller stolpe.

Den digitala laserdetektorn från DeWALT är till hjälp att lokalisera en laserstråle som genereras av lasern i kraftigt solsken eller över ett långt avstånd. Detektorn kan användas både inomhus och utomhus vid tillfällen då det är svårt att se laserstrålen. Detektorn är endast avsedd för användning med linjelasern DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) och andra kompatibla linjelasrar från DeWALT. Den lämpar sig inte för roterande lasrar. ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. Den digitala laserdetektorn är ett professionellt lasertillbehör. LÅT INTE barn komma i kontakt med tillsatsen och lasern. Övervakning krävs när oerfarna användare använder denna laser.

HOPMONTERING OCH JUSTERING

VARNING: Se även bruksanvisningen till elverktyget som ska användas met detta tillbehör. Batterier (bild 1) Den digitala laserdetektorn drivs av ett 9-volts batteri. För att installera det medföljande batteriet, lyft upp locket till batterifacket (c). Placera 9-voltsSVENSKA

batteriet i facket, och vänd det så som det visas på den präglade bilden. Detektorns Manöverorgan (bild 1) Detektorn styrs med strömbrytaren (e) och volymknappen (f). När strömbrytaren trycks in en gång är detektorn påslagen. Högst upp på sensor -fönstret visas ON -symbolen och volym-ikonen. DeWALTs digitala laserdetektor har också en automatisk avstängningsfunktion. Om ingen laserstråle träffar ett stråldetektor, eller om inga knappar trycks in, kommer detektorn att stänga av sig själv om ca. 5 minuter. För att stänga av ljudsignalen trycker du på knappen igen; volymikonen försvinner. Detektorn startar den smala noggrannhetsinställningen (ikon visas i det nedre vänstra hörnet). Tryck på noggrannhetsknappen (g) en gång för att ändra till den breda noggrannhetsinställningen (ikon visas nu i det nedre högra hörnet). Korrekthet Detektorn har två inställningar för noggrannhet, bred och smal. I den breda inställningen ger detektorn en större tolerans för indikering av att detektorn är “på graden”. I den smala inställningen minskas denna tolerans för en exaktare angivelse av “på graden”. För att uppnå det exaktaste resultatet, börja med bred inställning och avsluta med smal inställning. Magneter Magneterna (h) gör det möjligt att montera detektorn på metallskenorna vid installationen av ett undertak. ANVÄNDNING Bruksanvisning VARNING:

• Laktta alltid säkerhetsinstruktionerna och tillämpbara bestämmelser.

• Före första bruk måste skyddstejpen avlägsnas från skärmarna och kastas. Användning av detektorn (bild 1)

1. Ställ upp och positionera lasern.

2. Sätt på detektorn genom att trycka på

3. Placera detektorn så att sensor-fönstret (i) är

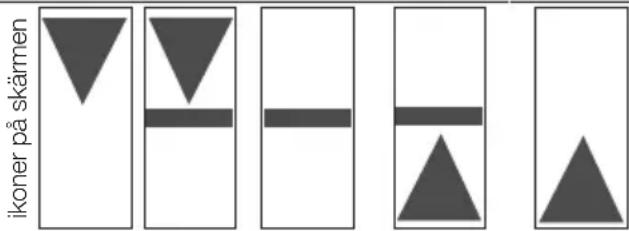

vänt mot laserstrålen. Flytta detektorn uppåt eller nedåt inom strålens ungefärliga område, tills du har centrerat detektorn. För mer information om displayfönstrets indikatorer och ljudsignalerna, se tabellen med titeln Indikatorer. INDIKATORER Ovanför graden En aning ovanför graden På graden En aning under graden Under graden ljudsignaler snabbt pip snabbt pip oavbruten ton långsamma pip långsamma pip ikoner på skärmen

4. Använd markeringsjacken (d) för att korrekt

markera laserstrålens position. Montering på en mätstång (bild 1, 2)

1. För att fästa detektorn vid mätstången, sätt först

fast detektorn vid klämman genom att trycka in klämmans spärr (j). Skjut spåren (k) på klämman i skenan (l) på detektorn tills spärren (m) på klämmaren snäpper på plats i sitt hål (n) på detektorn.

2. Öppna klämmans käftar genom att vrida

klämmans ratt (o) moturs.

3. Placera detektorn på den höjd som krävs

och vrid klämmans ratt medurs för att fästa klämman vid stången.

4. För att göra höjdjusteringar, lossa klämman en

aning, flytta och spänn sedan fast igen. UNDERHÅLL Din produkt har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Service på detektorn Med undantag för batterierna, finns det inga delar i den digitala laserdetektorn som behöver service. Plocka inte isär enheten. Obehörig manipulering av laserdetektorn upphäver alla garantier. Detektor Rengöring och förvaringSVENSKA

• Smuts och fett kan avlägsnas från utsidan av detektorn med en trasa eller med en mjuk, icke-metallisk borste.

• DeWALTs digitala laserdetektorer är stänkvattenskyddade men får inte doppas i vatten. Häll inte vatten på apparaten och doppa den inte under vatten.

• Den är bäst om förvaringsplatsen är sval och torr och borta från direkt solljus och kraftig värme eller kyla. Detektor Felsökning

DETEKTORN KOPPLAS INTE PÅ

• Tryck in och släpp upp strömbrytaren.

• Kontrollera att batteriet är på plats och i rätt position.

• Om detektorn är mycket kallt, låt den värmas upp i ett uppvärmt utrymme.

• Byt ut 9-volts batteriet. Sätt på enheten.

• Om detektorn fortfarande inte startar, lämna detektorn till ett DeWALT servicecenter. INGET LJUD KOMMER UR DETEKTORNS HÖGTALARE

• Säkerställ att detektorn är på.

• Tryck på volymknappen. Den kommer att slå av och på.

• Se till att lasern är påslagen och att den sänder ut en laserstråle.

• Om detektorn fortfarande inte ger något ljud ifrån sig, lämna detektorn till ett DeWALT servicecenter. DETEKTORN REAGERAR INTE PÅ STRÅLEN FRÅN EN

• DeWALTs digitala laserdetektor har konstruerats för att endast fungera med DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) samt med vissa andra kompatibla linjelasrar.

• Om detektorn är mycket kallt, låt den värmas upp i ett uppvärmt utrymme.

• Om LCD-displayen fortfarande inte fungerar, lämna detektorn till ett DeWALT servicecenter. STARKT LJUS SOM LYSER PÅ DETEKTORN GÖR ATT DETEKTORN HELA TIDEN GER “PÅ GRADEN”-SIGNAL

• När det omgivande ljuset är mycket starkt, kan detektorn ge en felaktig eller ojämn indikation på nivån.

• Flytta bort detektorn från det intensiva ljuset eller skugga sensorfönstret (i) för att återgå till normal funktion. Att skydda miljön Separat insamling. Denna produkt får inte kasseras tillsammans med vanligt hushållsavfall. Skulle du en dag upptäcka att din produkt från DeWALT behöver ersättas eller att du inte längre har någon användning för den, kassera den inte tillsammans med hushållsavfallet. Gör denna produkt tillgänglig för separat insamling. Separat insamling av använda produkter och förpackningar möjliggör att ämnena kan återvinnas och användas igen. Återanvändning av återvunna ämnen bidrar till att förhindra miljöföroreningar och minskar behovet av råmaterial. Lokala bestämmelser kan ge anvisningar för separat insamling av elektriska produkter från hushållen, på kommunala avfallsanläggningar eller via återförsäljaren när du köper en ny vara. DeWALT tillhandahåller en inrättning för insamling och återvinning av DeWALTs produkter när dessa har nått slutet på sin livslängd. För att utnyttja denna tjänst, återsänd din vara till något behörigt reparationsombud, som kommer att tillvarata den å dina vägnar. Du kan kontrollera var ditt närmaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret för DeWALT på den adress som anges i denna handbok. Alternativt finns en förteckning över behöriga reparationsombud för DeWALT och komplett information om vår service efter försäljning, med kontaktadresser, på Internet på: www.2helpU.com. Batterier När du avfallshanterar batterier, tänk på att skydda miljön. Konsultera dina lokala myndigheter angående ett miljövänligt sätt avfallshantera batterierna.SVENSKA

GARANTI DeWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI • Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DeWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE • Om du behöver underhåll eller service för ditt D eWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DeWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din produkt från DeWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DeWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;

• Produkten bara har utsatts för rimligt slitage och nötning;

• Reparationer inte har försökt göras av obehöriga personer;

• Bevis på köpet visas upp;

• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar. Om du vill göra ett yrkande, kontakta din återförsäljare eller leta efter din närmaste auktoriserade DeWALT reparationsombud i DeWALT katalogen eller kontakta ditt DeWALT kontor på den adress som anges i denna manual. En förteckning över behöriga reparationsombud för DeWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.TÜRKÇE
