BRUKSANVISNING DW096PK DEWALT

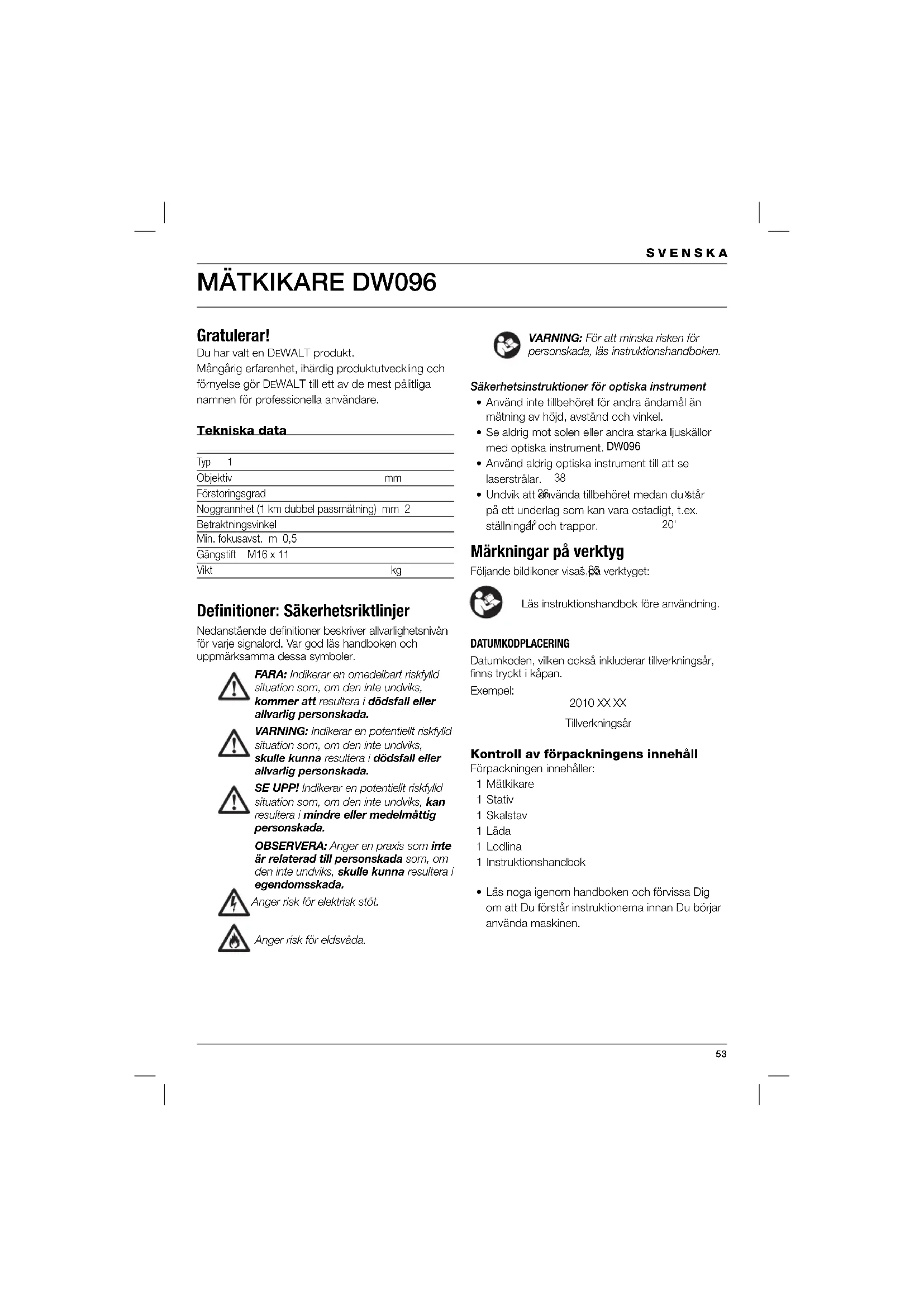

Gratulerar! Du har valt en DEWALT produkt. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör D EWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data DW096 Typ 1 Objektiv mm 38 Förstoringsgrad 26 x Noggrannhet (1 km dubbel passmätning) mm 2 Betraktningsvinkel 1° 20' Min. fokusavst. m 0,5 Gängstift M16 x 11 Vikt kg 1,85 Defi nitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler. FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada. VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada. SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttig personskada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger risk för eldsvåda. VARNING: För att minska risken för personskada, läs instruktionshandboken. Säkerhetsinstruktioner för optiska instrument

• Använd inte tillbehöret för andra ändamål än mätning av höjd, avstånd och vinkel.

• Se aldrig mot solen eller andra starka ljuskällor med optiska instrument.

• Använd aldrig optiska instrument till att se laserstrålar.

• Undvik att använda tillbehöret medan du står på ett underlag som kan vara ostadigt, t.ex. ställningar och trappor. Märkningar på verktyg Följande bildikoner visas på verktyget: Läs instruktionshandbok före användning. DATUMKODPLACERING Datumkoden, vilken också inkluderar tillverkningsår, finns tryckt i kåpan. Exempel: 2010 XX XX Tillverkningsår Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Mätkikare 1 Stativ 1 Skalstav 1 Låda 1 Lodlina 1 Instruktionshandbok

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.54 SVENSKA Beskrivning (fi g. A) Din DW096 mätkikare är avsedd som hjälp vid professionella byggnadsverksamheter. Tillbehöret kan användas både inom- och utomhus för höjdplanering och mätning av vinklar och avstånd. 1 Okulär 2 Optiskt smygsikte 3 Skärpeinställning 4 Objektiv 5 Planställningsskruv 6 Plant huvudfäste 7 Horisontell tangenttransport 8 Vattenpass 9 Prisma Montering och inställning Montering av tillbehöret på arbetsbänken (fi g. B) Stativet är försett med ett gängstift för montering av tillbehöret.

• Ställ stativet på ett relativt jämnt och plant underlag.

• Montera tillbehöret på stativet genom att skruva in gängstiftet (10) i uttaget i tillbehörets fot.

• Dra åt knappen (11). VARNING: Kontrollera innan du sätter tillbehöret på stativet att benen står stadigt, att stativet inte svajar och att det står plant. Montering av stativet (fi g. C & D)

• Lossa plastklämman (12) på ändan av nylonbandet som håller samman stativets ben.

• Fäll isär benen (13) så att stativet kan ställas upprätt.

• Justera om det behövs benen (13) så att varje fot (14) har stadig kontakt med marken.

• Trampa på varje fotbygel (15) för att trycka ned fötterna (14) i lös mark.

• Linda av så mycket lina som behövs för lodet (16).

• Häng trissan (17) på kroken (18).

• Kontrollera att lodet hänger fritt.

• Linda upp överfl ödig lina på trissan (17) om lodvikten når marken.

• Justera benen över mitten av bastriangeln tills lodet anger att stativet står plant.

• Avlägsna lodet från kroken.

• Montera tillbehöret på stativet. Inställning av benhöjden (fi g. C)

• Lossa snabbspärren (19) på det första benet (13) för att ställa in önskad höjd. Sätt fast spärren.

• Gör likadant med de andra benen. Utskjutning av skalstaven (fi g. E) Skalstaven består av ett antal utskjutbara sektioner. Varje sektion hålls på plats med en fjädrad knapp som håller skalstaven vid en viss längd.

• För att förlänga staven (20) med en sektion, skjuter du ut denna sektion tills fjäderknappen (21) griper.

• För att korta in staven med en sektion trycker du på knappen så att sektionen kan skjutas in. Planställning (fi g. A & F) För enkel avläsning ska tillbehöret placeras på ett sådant sätt att objektivet befi nner sig ovanför en av planställningsskruvarna (5) enligt bilden.

• Se rakt in i prismat (9). Vattenpasset (8) ska stå med bubblan mitt i ögat.

• Inställningen går till så här:

• Vrid de bakre ställskruvarna (5) så att bubblan i vattenpasset (8) står mot ögats kant enligt bilden.

• Centrera vattenpasset genom att vrida den främre ställskruven (5). Skärpeinställning (fi g. A)

• Titta över och genom det optiska smygsiktet (2) för att rikta objektivet (4) mot mätobjektet.

• Titta genom okuläret (1) och vrid detta tills hårkorsets linjer är skarpa och tydliga.

• Vrid skärpeinställningen (3) tills mätobjektet är skarpt och tydligt. Vinkelinställning

• Vrid den horisontella tangenttransporten (7) efter behov. ANVÄNDNING Bruksanvisning VARNING: Iaktta alltid säkerhetsinstruktionerna och tillämpbara bestämmelser. Mätning (fi g. G1 & G2) Tillbehöret är försett med ett graderat hårkors för att utföra mätningar enligt nedanstående beskrivning.55 SVENSKA Höjdmätning

• Skjut ut staven (20) så långt det går.

• Placera staven nära mätobjektet.

• Rikta tillbehöret mot skalstaven.

• Avläs höjden på den mittersta gradlinjen. Avståndsmätning

• Skjut ut staven (20) så långt det går.

• Placera staven nära mätobjektet.

• Rikta tillbehöret mot skalstaven.

• Avläs skalstaven längs den övre gradlinjen (23) och den undre gradlinjen (24).

• Dra av värdet längs den undre gradlinjen från den övre gradlinjens värde.

• Multiplicera skillnaden (n) med hundra. Resultatet är det uppskattade avståndet mellan staven och tillbehörets centrum i centimeter. Vinkelmätning

• Rikta tillbehöret mot det första objektet (25).

• Avläs objektet på den vertikala hårlinjen (26).

• Ställ skalans 0°-läge i linje med okuläret.

• Vrid tillbehöret tills det är riktat mot det andra föremålet (27).

• Avläs objektet på den vertikala hårlinjen.

• Avläs vinkeln ( ) på skalan. Extra tillbehör Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. SKÖTSEL Din produkt har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Justering av stativets snabbspärr (fi g. C)

• Om snabbspärren (19) är lös i spärrat läge kan du dra åt snabbspärrens monteringsmutter (28). Kalibrering av vattenpasset (fi g. H) När tillbehöret står inställt i plan riktning, ska vattenpasset (8) stå kvar i mitten i alla vinklar.

• Centrera vattenpasset med planställningsskruvarna (5).

• Vrid tillbehöret 180°. Gör så här om vattenpasset inte står kvar i mitten:

• Vrid planställningsskruvarna (5) tills vattenpasset (8) är halvvägs tillbaka till mitten.

• Vrid ställskruvarna (29) med den bifogade insexnyckeln tills vattenpasset står i centrum.

• Upprepa denna procedur tills vattenpasset står kvar i centrum när tillbehöret vrids 180°. Kalibreringskontroll på platsen (fi g. I1 & I2) Kalibreringskontroll på platsen måste utföras omsorgsfullt och noggrant för att ställa en korrekt diagnos. Om ett fel konstateras måste tillbehöret justeras hos en kvalifi cerad reparationsverkstad.

• Placera tillbehöret på en plats mellan två skalstavar med minst 50 m mellanrum. Ställ tillbehöret så att det är riktat framåt och bakåt mot de båda stavarna.

• Placera tillbehöret precis mellan skalstavarna.

• Rikta tillbehöret mot den första staven.

• Avläs höjden på den mittersta gradlinjen (a). Notera värdet.

• Vrid tillbehöret 180° tills det är riktat mot den andra staven.

• Avläs höjden på den mittersta gradlinjen (b). Notera värdet.

• Förfl ytta tillbehöret i en rät linje till den första staven. Placera tillbehöret 2 m från staven.

• Rikta tillbehöret mot den första staven.

• Avläs höjden på den mittersta gradlinjen (a’). Notera värdet.

• Vrid tillbehöret 180° tills det är riktat mot den andra staven.

• Avläs höjden på den mittersta gradlinjen (b’). Notera värdet.

• Beräkna följande ekvation: b’ = a’ - (a - b).

• Om ekvationen stämmer är tillbehöret väl kalibrerat.

• Om ekvationen avviker måste tillbehöret justeras. Att skydda miljön Separat insamling. Denna produkt får inte kasseras tillsammans med vanligt hushållsavfall.56 SVENSKA Skulle du en dag upptäcka att din produkt från

EWALT behöver ersättas eller att du inte längre har någon användning för den, kassera den inte tillsammans med hushållsavfallet. Gör denna produkt tillgänglig för separat insamling. Separat insamling av använda produkter och förpackningar möjliggör att ämnena kan återvinnas och användas igen. Återanvändning av återvunna ämnen bidrar till att förhindra miljöföroreningar och minskar behovet av råmaterial. Lokala bestämmelser kan ge anvisningar för separat insamling av elektriska produkter från hushållen, på kommunala avfallsanläggningar eller via återförsäljaren när du köper en ny vara.

EWALT tillhandahåller en inrättning för insamling och återvinning av DEWALTs produkter när dessa har nått slutet på sin livslängd. För att utnyttja denna tjänst, återsänd din vara till något behörigt reparationsombud, som kommer att tillvarata den å dina vägnar. Du kan kontrollera var ditt närmaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret för DEWALT på den adress som anges i denna handbok. Alternativt finns en förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning, med kontaktadresser, på Internet på: www.2helpU.com.57 SVENSKA GARANTI DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI • Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från D EWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE • Om du behöver underhåll eller service för ditt DEWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din produkt från DEWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar D EWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;

• Produkten bara har utsatts för rimligt slitage och nötning;

• Reparationer inte har försökt göras av obehöriga personer;

• Bevis på köpet visas upp.

• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar. Om du vill göra ett yrkande, kontakta din återförsäljare eller leta efter din närmaste auktoriserade D EWALT reparationsombud i D EWALT katalogen eller kontakta ditt

EWALT kontor på den adress som anges i denna manual. En förteckning över behöriga reparationsombud för D EWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.58
