BRUGSANVISNING DW096PK DEWALT

Dansk (oversat fra original brugsvejledning) 7

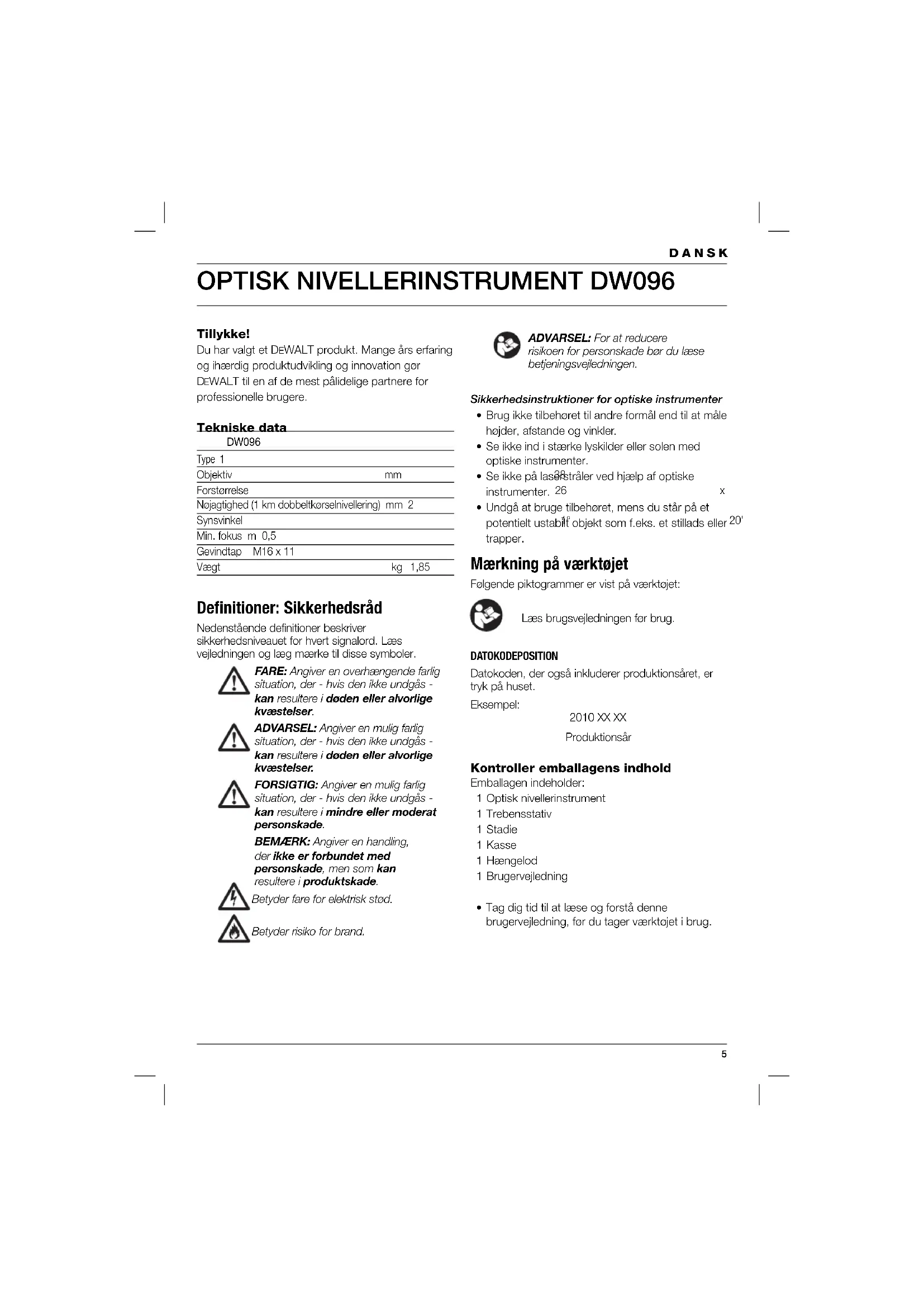

Du har valgt et DEWALT produkt. Mange års erfaring og ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data
DW096

Type 1
Objektiv	mm
Forstørrelse
Nojagtighed (1 km dobbeltkørselnivellering) mm 2
Synsvinkel
Min. fokus m 0,5
Gevindtap M16 x 11
Vægt	kg 1,85

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMAERK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

ADVARSEL: For at reducere risikoen for personskade bor du læse betjeningsvejledningen.

Sikkerhedsinstruktioner for optiske instrumenter

• Brug ikke tilbehøret til andre formål end til at måle højder, afstande og vinkler.
• Se ikke ind i stærke lyskilder eller solen med optiske instrumenter.
• Se ikke på lasenstråler ved hjælp af optiske instrumenter. 26 x
• Undgå at bruge tilbehøret, mens du står på et potentielt ustablif objekt som f.eks. et stillads eller ^20' trapper.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktojet:

Læs brugsvejledningen før brug.

DATOKODEPOSITION

Datokoden, der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2010 XX XX

Produktionsår

Kontroller emballagens indhold

Emballagen indeholder:

1 Optisk nivellerinstrument
1 Trebensstativ
1 Stadie
1 Kasse
1 Hængelod
1 Brugervejledning

- Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

DANSK

Dit DW096 optiske nivellerinstrument er beregnet som en hjælp til professionelle konstruktionsopgaver. Tilbehøret kan bruges både indendørs og udendørs til nivellering af højder og til måling af vinkler og afstande.

1 Okular
2 Optisk kighulsigte
3 Fokuseringsknap
4 Objektiv
5 Nivelleringsskrue
6 Fladt hoved
7 Horisontal drevknap
8 Libelle
9 Prisme

Stativet er udstyret med en gevindtap til montering af tilbehøret.

• Sæt stativet på en relativt glat og plan fl ade.
• Montér tilbehøret på stativet ved at dreje gevindtappen (10) ind i fatningen i tilbehørets basis.
• Stram knappen (11).

• Løsn plasticåsen (12) for enden af den nylonsnor, der holder stativets ben sammen.
• Spred benene (13) fra hinanden for at stille stativet opret.
• Indstil om nødvendigt benene (13) således, at hver fod (14) står godt fast på jorden.
• Træd på hvert fodbeslag (15) for at trykke foden (14) ned i blød jord.
• Brug så meget tråd til hængeloddet (16) som der er behov for.
  • Hæng trissen (17) på krogen (18).
• Kontroller, at loddet hænger frit.

• Vind overskudstråden på trissen (17), hvis hængeloddet berører jorden.

• Juster benene over midten af basistrekanten, indtil stativet er vandret som angivet af hængeloddet.
  • Fjern hængeloddet fra krogen.

• Monter tilbehøret på stativet.

Indstilling af benhøjden (fi g. C)

• Løs hurtigjusteringslåsen (19) på det første ben (13) for at indstille den ønskede højde. Stram låsen igen.
  • Gør det samme med de andre ben.

Udtrækning af stadien (fi g. E)

Stadien består af fl ere teleskopsektioner. Hver sektion sidder låst på plads af en fjederknap til at fastholde stadien i forskellige længder.

• Stadien (20) forlænges med en sektion ved at man trækker sektionen ud, indtil fjederknappen (21) går i lås.
• Stadien forkortes en sektion ved at trykke på knappen og trække sektionen ind igen.

Justering af vandret (fi g. A & F)

For hver reference skal tilbehøret placeres på en sådan måde, at objektivet er over én af nivelleringsskruerne (5) som vist.

• Se lige ind i prismet (9). Libellen (8) skal centreres i glasset.
• Indstil på følgende måde:
• Drej de bageste nivelleringsskruer (5) for at bringe libellen (8) til kanten af glasset som vist.
• Centrér libellen ved at dreje den forreste nivelleringsskrue (5).

Fokusering (fi g. A)

• Se over og gennem det optiske kighulsigte (2) for at rette objektivet (4) mod det objekt, der skal måles.
• Mens du ser gennem okularet, skal du dreje dette (1), indtil de hårfi ne linjer i trådkorset ses skarpt og klart.
• Drej fokuseringsknappen (3), til det objekt der skal måles, ses skarpt og klart.

Vinkeljustering

- Drej den horisontale drevknap (7) efter behov.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid

sikkerhedsvejledningen og de gældende regler.

Måling (fi g. G1 & G2)

Tilbehøret er udstyret med et distancetrådkors til udførelse af målingen som beskrevet herunder.

Måling af højder

• Træk stadien (20) så langt ud som muligt.
• Anbring stadien tæt ved det objekt, der skal måles.
• Peg med tilbehøret mod stadien.
• Afl æs højden ved den midterste stadielinje.

Måleafstande

• Træk stadien (20) så langt ud som muligt.
• Anbring stadien tæt ved det objekt, der skal måles.
• Peg med tilbehøret mod stadien.
• Afl æs stadien fra den øverste stadielinje (23) og den nederste stadielinje (24).
• Træk det afl æste tal på den nederste stadielinje fra afl æsningen på den overste stadielinje.
• Multiplicer resultatet af subtraktionen (n) med 100.

Resultatet er den estimerede afstand mellem stadien og midten af tilbehøret i centimeter.

Målevinkler

• Peg med tilbehøret mod det første objekt (25).
• Afl æs objektet ved den vertikale trådkorslinje (26).
• Indstil 0-positionen på skalaen med okularet.
• Drej tilbehøret, så det peger mod det andet objekt (27).
• Afl æs objektet ved den vertikale trådkorslinje.
• Afl æs vinklen (∠) på skalaen.

Ekstraudstyr

Dit produkt er fremstillet til at fungere i meget lang tid med mindst mulig vedligeholdelse. For at produktet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at det behandles korrekt og rengøres jævnligt.

Ny justering af hurtigjusteringsläsen på trekantstativet (fi g. C)

• Centrer libellen ved hjælp af nivelleringsskrueme (5).
• Drej tilbehøret 180°.

Hvis libellen ikke forbliver centreret, skal du gøre følgende:

• Drej nivelleringsskruerne (5) for at bringe libellen (8) halvvejs til midten.
• Drej justeringsskruerne (29) for at centrere libellen ved hjælp af den medfølgende unbraconøgle.
• Gentag denne procedure, indtil libellen forbliver centreret, når tilbehøret drejes 180°.

Feltkalibreringscheck (fi g. I1 & I2)

Feltkalibreringscheck skal udføres sikkert og præcist, for at der kan gives en korrekt diagnose. Når en fejl registreres, skal tilbehøret repareres af en kvalifi ceret reparatør.

• Anbring tilbehøret i et område mellem to stadier, der er mindst 50 m fra hinanden. Placer tilbehøret således, at det peger frem-og-tilbage mod stadierne.
• Anbring tilbehøret nøjagtigt mellem stadierne.
• Peg med tilbehøret mod den første stadie.
• Afl æs højden ved den midterste stadielinje (a). Registrer afl æsningen.
• Drej tilbehøret 180°, så det peger mod den anden stadie.
• Afl æs højden ved den midterste stadielinje (b). Registrer afl æsningen.
• Flyt tilbehøret i en lige linje til den første stadie. Anbring tilbehøret 2 m fra stadien.
• Peg med tilbehøret mod den første stadie.
• Afl æs højden ved den midterste stadielinje (a'). Registrer afl æsningen.
• Drej tilbehøret 180°, så det peger mod den anden stadie.
• Afl æs højden ved den midterste stadielinje (b'). Registrer afl æsningen.
• Beregn følgende formel: b' = a' - (a - b) .

DANSK

• Hvis formlen er gyldig, bliver tilbehøret korrekt kalibreret.
• Hvis formlen er ugyldig, skal tilbehøret til service.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DeWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes saerskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljoet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com.

GARANTI

DEWALT er sikker på produktemes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktoj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktoj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises.
• Produktet returneres komplet med alle originale komponenter.

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på folgende internetadresse: www.2helpU.com
