KÄYTTÖOHJE DW096PK DEWALT

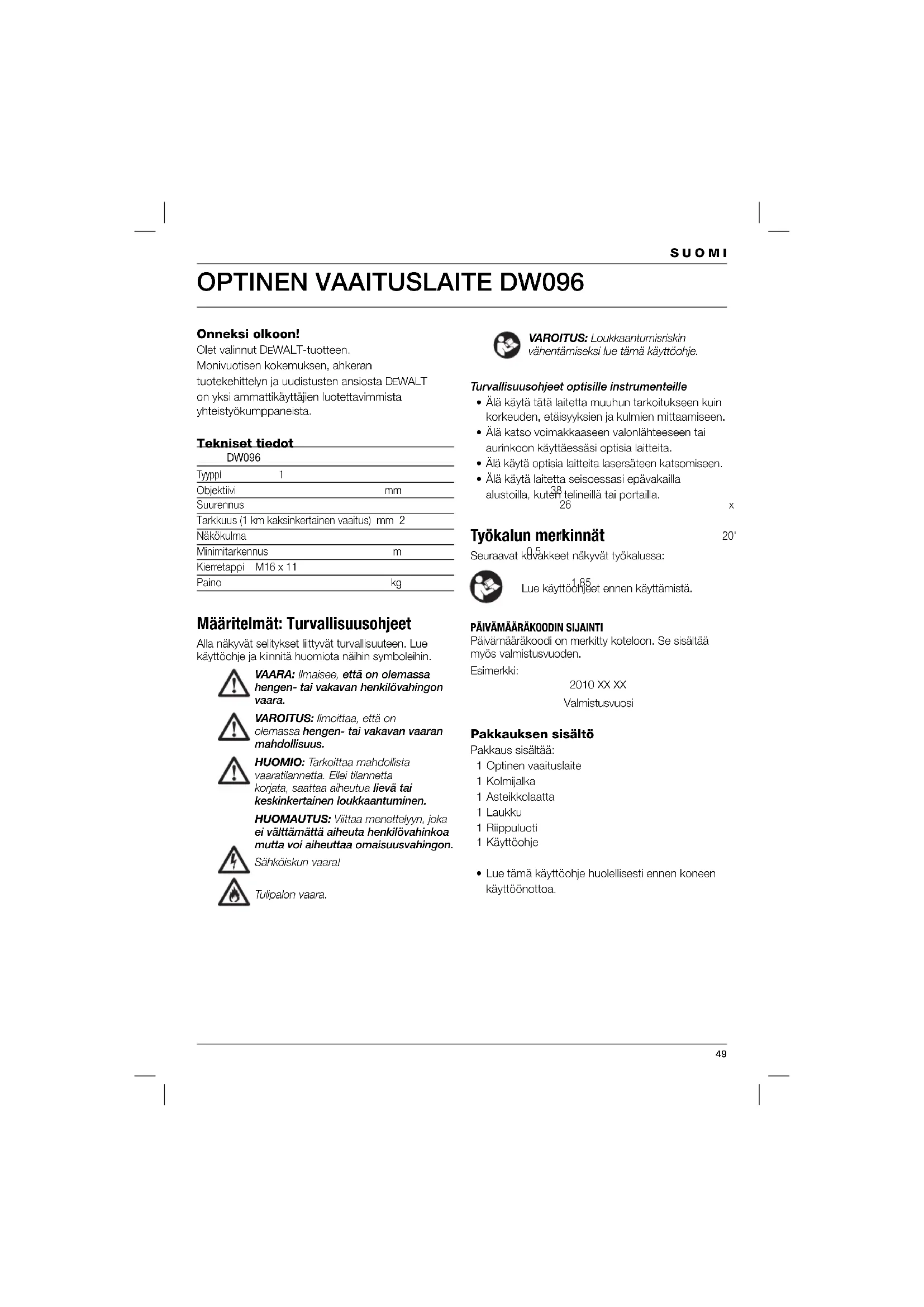

Onneksi olkoon! Olet valinnut DEWALT-tuotteen. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta D EWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Tekniset tiedot DW096 Tyyppi 1 Objektiivi mm 38 Suurennus 26 x Tarkkuus (1 km kaksinkertainen vaaitus) mm 2 Näkökulma 1° 20' Minimitarkennus m 0,5 Kierretappi M16 x 11 Paino kg 1,85 Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin. VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Sähköiskun vaara! Tulipalon vaara. VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje. Turvallisuusohjeet optisille instrumenteille

• Älä käytä tätä laitetta muuhun tarkoitukseen kuin korkeuden, etäisyyksien ja kulmien mittaamiseen.

• Älä katso voimakkaaseen valonlähteeseen tai aurinkoon käyttäessäsi optisia laitteita.

• Älä käytä optisia laitteita lasersäteen katsomiseen.

• Älä käytä laitetta seisoessasi epävakailla alustoilla, kuten telineillä tai portailla. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennen käyttämistä.

PÄIVÄMÄÄRÄKOODIN SIJAINTI

Päivämääräkoodi on merkitty koteloon. Se sisältää myös valmistusvuoden. Esimerkki: 2010 XX XX Valmistusvuosi Pakkauksen sisältö Pakkaus sisältää: 1 Optinen vaaituslaite 1 Kolmijalka 1 Asteikkolaatta 1 Laukku 1 Riippuluoti 1 Käyttöohje

• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.50 SUOMI Kuvaus (kuva A) DW096 optinen vaaituslaite on tarkoitettu avuksi ammattimaiseen rakennuskäyttöön. Laitetta voidaan käyttää sekä sisällä että ulkona korkeuden, kulmien ja etäisyyksien mittaamiseen. 1 Okulaari 2 Optinen tirkistysaukko 3 Tarkennusnuppi 4 Objektiivi 5 Vaaitusruuvi 6 Pääkiinnike 7 Vaakasuora tähtäyslaite 8 Vesivaaka 9 Prisma Asennus ja säädöt Laitteen kiinnitys kolmijalkaan (kuva B) Kolmijalassa on kierretappi laitteen kiinnittämistä varten.

• Pane kolmijalka suhteellisen sileälle ja tasaiselle pinnalle.

• Kiinnitä laite kolmijalkaan työntämällä kierretappi (10) jalustassa olevaan liittimeen.

• Kiristä nuppi (11). VAROITUS: Ennen kuin kiinnität laitteen kolmijalkaan, tarkista, että jalat on kiinnitetty kunnolla ja että kolmijalka on vakaa eikä heilu. Kolmijalan asennus (kuvat C & D)

• Irrota muovinen suljin (12), joka on kolmijalan jalat yhteen kiinnittävän nailonnarun päässä.

• Levitä jalat (13) erilleen asettaaksesi kolmijalan pystysuoraan asentoon.

• Mikäli tarpeen, säädä jalat (13) siten, että jokainen jalusta (14) on tukevasti maassa.

• Astu jokaisen jalustatuen (15) päälle painaaksesi jalustat (14) pehmeään maahan.

• Päästä tarvittava määrä riippuluodin narua (16).

• Kiinnitä kela (17) koukkuun (18).

• Tarkista, heiluuko riippuluoti vapaasti.

• Kierrä ylimääräinen naru kelaan (17), jos riippuluoti koskettaa maata.

• Säädä jalat alustan kolmion keskikohdan yläpuolella, kunnes riippuluoti osoittaa kolmijalan olevan vaakasuorassa.

• Irrota riippuluoti koukusta.

• Kiinnitä laite kolmijalkaan. Jalkojen korkeuden säätö (kuva C)

• Irrota ensimmäisen jalan (13) pikasäätösalpa (19) säätääksesi halutun korkeuden. Kiristä salpa uudelleen.

• Toimi samoin muitten jalkojen suhteen. Asteikkolaatan pidentäminen (kuva E) Asteikkolaatta koostuu useista teleskooppiosista. Jokainen osa on lukittu paikalleen jousitetulla nupilla, jotta asteikkolaattaa voitaisiin käyttää eri pituisena.

• Pidentääksesi asteikkolaatan (20) yhtä osaa, vedä osa ulos, kunnes jousitettu nuppi (21) kiinnittyy.

• Lyhentääksesi asteikkolaatan jotakin osaa, paina nuppia ja työnnä osa takaisin sisään. Vaakasuora säätö (kuvat A & F) Jotta laitetta olisi helppo lukea se on sijoitettava siten, että objektiivi on jonkin vaaitusruuvin (5) yläpuolella kuvan osoittamalla tavalla.

• Katso suoraan prismaan (9). Vesivaa’an (8) kuplan on oltava silmän keskellä.

• Tee säädöt seuraavasti:

• Kierrä takimmaisia vaaitusruuveja (5) saadaksesi vesivaa’an (8) kuplan silmän reunaan.

• Keskitä vesivaaka kiertämällä etummaista vaaitusruuvia (5). Tarkennus (kuva A)

• Katso optisen tirkistysaukon (2) läpi siirtääksesi objektiivin (4) kohti mitattavaa kohdetta.

• Katso okulaarin (1) läpi ja kierrä sitä, kunnes hiusristissä näkyvät hiusjuovat ovat terävät ja kirkkaat.

• Kierrä tarkennusnuppia (3), kunnes mitattava kohde on terävä ja kirkas. Kulmien säätö

• Kierrä vaakasuoraa tähtäyslaitetta (7) tarvittaessa. TOIMINTA Käyttöohjeet VAROITUS: Noudata aina turvaohjeita ja määräyksiä.51 SUOMI Mittaus (kuvat G1 & G2) Laitteessa on vaaituslatta alla kuvattujen mittausten tekemistä varten. Korkeuden mittaus

• Pidennä asteikkolaatta (20) niin pitkäksi kuin mahdollista.

• Aseta laatta lähelle mitattavaa kohdetta.

• Osoita laite asteikkolaattaa kohden.

• Voit lukea korkeuden keskimmäisestä mittauslangasta. Etäisyyksien mittaus

• Pidennä asteikkolaatta (20) niin pitkäksi kuin mahdollista.

• Aseta laatta lähelle mitattavaa kohdetta.

• Osoita laite asteikkolaattaa kohden.

• Voit lukea lukeman ylimmästä mittauslangasta (23) ja alimmasta mittauslangasta (24).

• Vähennä alimman mittauslangan lukema ylimmän mittauslangan lukemasta.

• Kerro tulos (n) sadalla. Näin saatu luku on asteikkolaatan ja laitteen välinen arvioitu etäisyys senttimetreinä. Kulmien mittaus

• Osoita laite ensimmäistä kohdetta (25) kohti.

• Voit lukea kohteen pystysuorasta hiuslangasta (26).

• Kohdista asteikon lukema 0° okulaarin kanssa.

• Kierrä laitetta osoittaaksesi sen seuraavaa kohdetta (27) kohti.

• Voit lukea kohteen pystysuorasta hiuslangasta.

• Lue kulma ( ) asteikolta. Lisävarusteet Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista. HUOLTO Lisälaite on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Kolmijalan pikasäätösalvan uudelleensäätö (kuva C)

• Jos pikasäätösalpa (19) on löysällä ollessaan lukittuna, kiristä sen kiinnitysmutteria (28). Vesivaa’an kalibrointi (kuva H) Kun laite on vaakasuorassa, vesivaa’an (8) tulee olla keskitettynä missä tahansa kulmassa.

• Keskitä vesivaaka käyttäen vaaitusruuveja (5).

• Kierrä laitetta 180°. Jos vesivaaka ei ole keskitetty, toimi seuraavasti:

• Kierrä vaaitusruuveja (5) saadaksesi vesivaa’an (8) puoliväliin keskikohtaa.

• Kierrä säätöruuveja (29) keskittääksesi vesivaa’an laitteen varusteisiin kuuluvalla kuusioavaimella.

• Tee näin, kunnes vesivaaka pysyy keskitettynä, kun laitetta käännetään 180°. Kentän kalibrointitarkistus (kuvat I1 & I2) Kentän kalibroinnin tarkistukset on suoritettava varmasti ja tarkasti, jotta diagnoosit olisivat oikeita. Jos havaitaan virhe, valtuutetun korjaajan tulee huoltaa laite.

• Aseta alue kahden, vähintään 50 metrin etäisyydellä toisistaan olevan asteikkolaatan väliin. Aseta laite kohti asteikkolaattoja siten, että sen etupuoli on takana.

• Aseta laite täsmälleen asteikkolaattojen väliin.

• Osoita laite ensimmäistä asteikkolaattaa kohden.

• Voit lukea korkeuden keskimmäisestä mittauslangasta (a). Rekisteröi lukema.

• Kierrä laitetta 180° osoittaaksesi sen toista asteikkolaattaa kohti.

• Voit lukea korkeuden keskimmäisestä mittauslangasta (b). Rekisteröi lukema.

• Siirrä laite suoraan kohti ensimmäistä asteikkolaattaa. Aseta laite 2 m:n päähän asteikkolaatasta.

• Osoita laite ensimmäistä asteikkolaattaa kohden.

• Voit lukea korkeuden keskimmäisestä mittauslangasta (a’). Rekisteröi lukema.

• Kierrä laitetta 180° osoittaaksesi sen toista asteikkolaattaa kohti.

• Voit lukea korkeuden keskimmäisestä mittauslangasta (b’). Rekisteröi lukema.

• Laske seuraava yhtälö: b’ = a’ - (a - b).

• Jos yhtälö pitää paikkansa, laite on kalibroitu asianmukaisesti.

• Jos yhtälö ei pidä paikkansa, laite on huollettava.52 SUOMI Ympäristön suojeleminen Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Jos D EWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen. Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka- aineiden tarvetta. Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen. DEWALT kierrättää DEWALT-tuotteet, kun ne ovat tulleet elinkaarensa päähän. Voit käyttää tätä palvelua palauttamalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille. Saat lähimmän valtuutetun D EWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään D EWALT- toimipisteeseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista D EWALT- huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com. TAKUU DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ • Jos et ole täysin tyytyväinen D EWALT- työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA • Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksuttomaan huoltoon. Huollon suorittaa maksutta valtuutettu D EWALT- korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU • Jos D EWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,

• laite on kulunut vain normaalisti,

• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,

• ostotodistus esitetään,

• laite palautetaan kaikkine alkuperäisine osineen. Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista

EWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com53 SVENSKA
