MODE D'EMPLOI DW096PK DEWALT

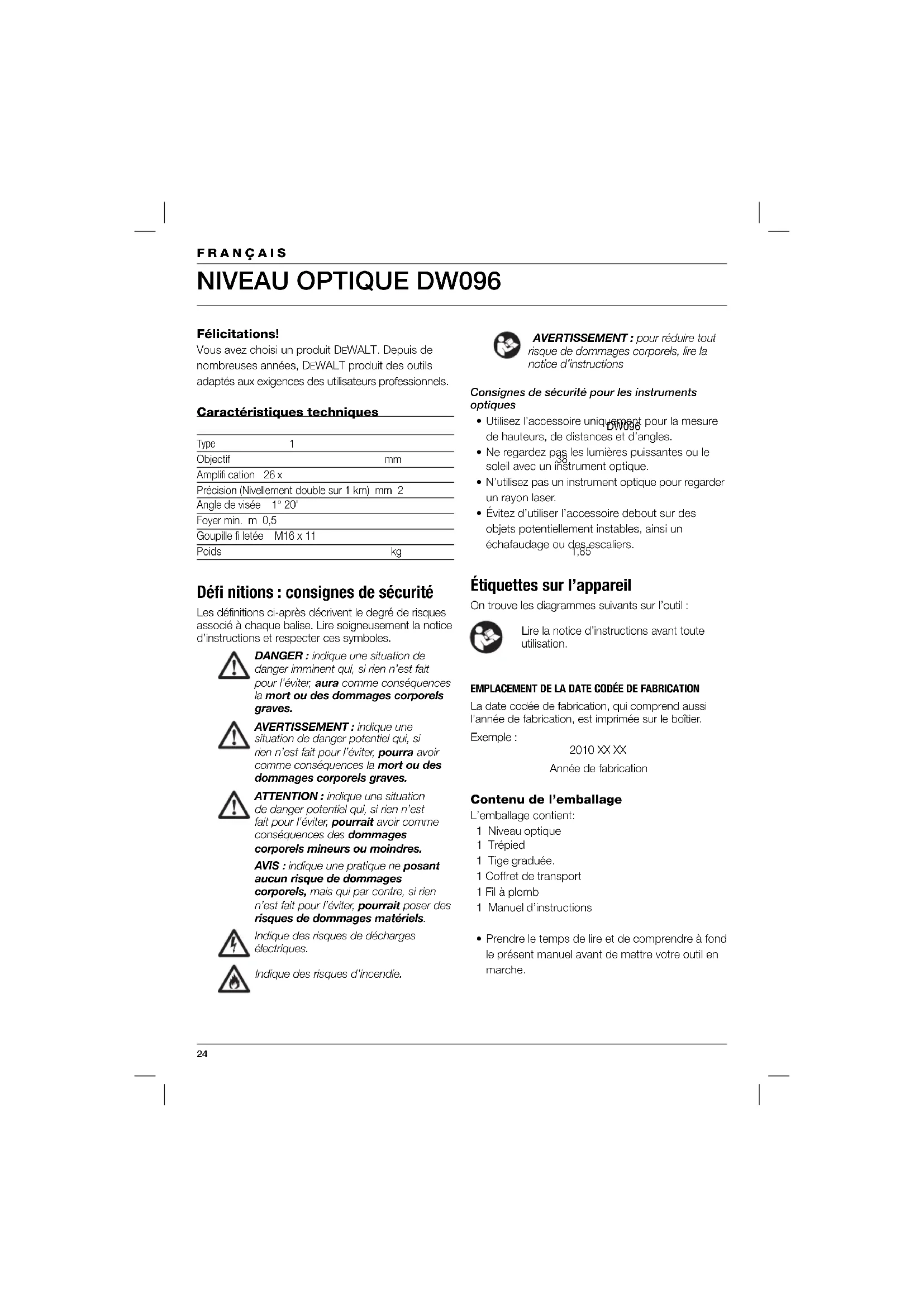

Félicitations! Vous avez choisi un produit DEWALT. Depuis de nombreuses années, DEWALT produit des outils adaptés aux exigences des utilisateurs professionnels. Caractéristiques techniques DW096 Type 1 Objectif mm 38 Amplifi cation 26 x Précision (Nivellement double sur 1 km) mm 2 Angle de visée 1° 20' Foyer min. m 0,5 Goupille fi letée M16 x 11 Poids kg 1,85 Défi nitions: consignes de sécurité Les définitions ci-après décrivent le degré de risques associé à chaque balise. Lire soigneusement la notice d’instructions et respecter ces symboles.

DANGER: indique une situation de

danger imminent qui, si rien n’est fait pour l’éviter, aura comme conséquences la mort ou des dommages corporels graves.

AVERTISSEMENT: indique une

situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourra avoir comme conséquences la mort ou des dommages corporels graves. ATTENTION: indique une situation de danger potentiel qui, si rien n’est fait pour l’éviter, pourrait avoir comme conséquences des dommages corporels mineurs ou moindres. AVIS: indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. Indique des risques de décharges électriques. Indique des risques d’incendie.

AVERTISSEMENT: pour réduire tout

risque de dommages corporels, lire la notice d’instructions Consignes de sécurité pour les instruments optiques

• Utilisez l’accessoire uniquement pour la mesure de hauteurs, de distances et d’angles.

• Ne regardez pas les lumières puissantes ou le soleil avec un instrument optique.

• N’utilisez pas un instrument optique pour regarder un rayon laser.

• Évitez d’utiliser l’accessoire debout sur des objets potentiellement instables, ainsi un échafaudage ou des escaliers. Étiquettes sur l’appareil On trouve les diagrammes suivants sur l’outil: Lire la notice d’instructions avant toute utilisation. EMPLACEMENT DE LA DATE CODÉE DE FABRICATION La date codée de fabrication, qui comprend aussi l’année de fabrication, est imprimée sur le boîtier. Exemple: 2010 XX XX Année de fabrication Contenu de l’emballage L’emballage contient: 1 Niveau optique 1 Trépied 1 Tige graduée. 1 Coffret de transport 1 Fil à plomb 1 Manuel d’instructions

• Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.25 FRANÇAIS Description (fi g. A) Votre niveau optique DW096 a été conçu pour les applications de construction professionnelles. L’accessoire peut être utilisé en intérieur comme en extérieur pour le nivellement de hauteurs et la mesure de distances et d’angles. 1 Oculaire 2 Dioptre optique 3 Bouton de mise au point 4 Objectif 5 Vis de nivellement 6 Support de la tête plate 7 Entraînement de tangente horizontale 8 Niveau à bulle 9 Prisme Assemblage et réglage Montage de l’accessoire sur le trépied (fi g. B) Le trépied dispose d’une goupille fi letée pour le montage de l’accessoire.

• Installez le trépied sur une surface relativement lisse et nivelée.

• Montez l’accessoire sur le trépied en faisant tourner la goupille fi letée (10) dans le réceptacle à la base.

l’accessoire sur le trépied, vérifiez que les pieds sont bien solidement fixés et que le trépied est stable et de niveau. Installation du trépied (fi g. C & D)

• Desserrez le fermoir en plastique (12) à l’extrémité de la bande de nylon qui fi xe les pieds ensemble.

• Écartez les pieds (13) pour mettre le trépied en position droite.

• Réglez les pieds (13) au besoin de sorte que chacun (14) repose bien fermement sur le sol.

• Appuyez sur chacune des bagues (15) pour enfoncer les pieds (14) dans un sol mou.

• Déroulez autant de corde de fi l à plomb (16) que nécessaire.

• Accrochez la bobine (17) au crochet (18).

• Vérifi ez si le fi l à plomb se balance bien librement.

• Enroulez l’excès de corde sur la bobine (17) si le fi l à plomb touche le sol.

• Réglez les pieds au-dessus du triangle de la base afi n que le trépied soit de niveau, selon l’indication du fi l à plomb.

• Retirez le fi l à plomb du crochet.

• Montez l’accessoire sur le trépied. Réglage de la hauteur de pied (fi g. C)

• Desserrez le verrou de réglage rapide (19) du premier pied (13) pour fi xer la hauteur souhaitée. Resserrez le verrou.

• Répétez l’opération pour les autres pattes. Comment déplier la tige graduée (fi g. E) La tige graduée comporte plusieurs sections télescopiques. Chaque section est bloquée par un bouton à ressort pour retenir la tige graduée en plusieurs longueurs.

• Pour étendre la tige graduée (20) d’une section, faites glisser la section jusqu’à ce que le bouton à ressort (21) s’enclenche.

• Pour raccourcir la tige graduée d’une section, appuyez sur le bouton et faites à nouveau glisser la section vers l’arrière. Réglage du niveau (fi g. A & F) Une référence simple : l’accessoire doit être positionné de sorte que l’objectif soit au-dessus de l’une des vis de nivellement (5), comme illustré.

• Regardez droit dans le prisme (9). La bulle (8) doit être centrée dans le niveau.

• Si un réglage s’impose, procéder comme suit:

• Tournez les vis de nivellement arrière (5) pour rapprocher la bulle (8) du bord du niveau, comme illustré.

• Centrez la bulle en tournant la vis de nivellement avant (5). Mise au point (fi g. A)

• Regardez par-dessus et dans le dioptre optique (2) afi n de pointer l’objectif (4) sur l’objet à mesurer.

• Tout en regardant dans l’oculaire (1), faites-le tourner pour que la grille du réticule soit nette et claire.

• Tournez le bouton de mise au point (3) afi n que l’objet à mesurer soit net et clair.26 FRANÇAIS Réglage angulaire

• Tournez l’entraînement de tangente horizontale (7) selon les besoins. FONCTIONNEMENT Consignes d’utilisation

AVERTISSEMENT: respecter

systématiquement les consignes de sécurité et les normes en vigueur. Mesure (fi g. G1 & G2) L’accessoire est équipé d’un réticule stadia pour effectuer les mesures, comme décrit ci-après. Mesure de hauteurs

• Étirez la tige graduée (20) aussi loin que possible.

• Placez la tige près de l’objet à mesurer.

• Pointez l’accessoire vers la tige graduée.

• Lisez la hauteur sur la ligne stadia du milieu. Mesure de distances

• Étirez la tige graduée (20) aussi loin que possible.

• Placez la tige près de l’objet à mesurer.

• Pointez l’accessoire vers la tige graduée.

• Lisez la tige graduée depuis les lignes de stadia supérieure (23) et inférieure (24).

• Soustrayez la lecture de la ligne stadia inférieure de celle de la ligne stadia supérieure.

• Multipliez le résultat de la soustraction (n) par 100. Le résultat correspond à la distance estimée entre la tige et le centre de l’accessoire, en centimètres. Mesure d’angles

• Pointez l’accessoire sur le premier objet (25).

• Lisez l’objet sur la grille verticale (26).

• Alignez la position 0° de l’échelle graduée avec l’oculaire.

• Faites pivoter l’accessoire pour le pointer sur le second objet (27).

• Lisez l’objet sur la grille verticale.

• Lisez l’angle ( ) sur l’échelle graduée. Accessoires disponibles en option Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail. ENTRETIEN Votre accessoire a été conçu pour durer longtemps avec un minimum d’entretien. Son fonctionnement satisfaisant dépend en large mesure d’un entretien soigneux et régulier. Nouveau réglage du verrou de réglage rapide du trépied (fi g. C)

• Si le verrou de réglage rapide (19) est desserré en position verrouillée, resserrez l’écrou de montage du verrou de réglage rapide (28). Calibration du niveau à bulle (fi g. H) Lorsque l’accessoire est en position nivelée, la bulle du niveau (8) doit rester centrée quel que soit l’angle.

• Centrez la bulle du niveau avec les vis de nivellement (5).

• Faites tourner l’accessoire de 180°. Si la bulle du niveau ne reste pas centrée, procédez comme suit :

• Tournez les vis de nivellement (5) pour amener la bulle du niveau (8) à mi-chemin du centre.

• Tournez les vis de nivellement (29) pour centrer la bulle du niveau avec la clé Hex fournie.

• Répétez cette procédure jusqu’à ce que la bulle reste centrée lorsque l’accessoire pivote de 180°. Vérifi cation de calibrage de champ (fi g. I1 & I2) Les vérifi cations de calibrage de champs doivent être effectués en toute sécurité et précisément pour obtenir un diagnostic correct. Lorsqu’une erreur est enregistrée, faites réparer l’accessoire par un technicien de maintenance qualifi é.

• Placez l’accessoire dans une zone entre deux tiges graduées séparées d’au moins 50 m. Placez l’accessoire de sorte qu’il soit dirigé face/ arrière vers les tiges graduées.

• Placez l’accessoire exactement entre les tiges graduées.

• Pointez l’accessoire vers la première tige.

• Lisez la hauteur sur la ligne stadia du milieu (a). Notez la mesure.

• Faites pivoter l’accessoire de 180° pour le pointer sur la seconde tige.

• Lisez la hauteur sur la ligne stadia du milieu (b). Notez la mesure.27 FRANÇAIS

• Déplacez l’accessoire de manière rectiligne vers la première tige. Placez l’accessoire à 2 m de la tige.

• Pointez l’accessoire vers la première tige.

• Lisez la hauteur sur la ligne stadia du milieu (a’). Notez la mesure.

• Faites pivoter l’accessoire de 180º pour le pointer sur la seconde tige.

• Lisez la hauteur sur la ligne stadia du milieu (b’). Notez la mesure.

• Calculez le résultat de l’équation suivante : b’ = a’ - (a - b).

• Si l’équation est valide, l’accessoire est correctement calibré.

• Dans le cas contraire, l’accessoire doit faire l’objet d’un entretien. Protection de l’environnement Collecte sélective. Ne pas jeter ce produit avec les ordures ménagères. En fin de durée de vie ou d’utilité de votre produit

EWALT, ne pas le jeter avec les ordures ménagères, mais dans les conteneurs de collecte sélective. La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l’environnement contre la pollution et à réduire la demande en matière première. Selon les réglementations locales, il peut être offert: service de collecte sélective individuel des produits électriques, ou déchetterie municipale ou collecte sur les lieux d’achat des produits neufs. DEWALT dispose d’installations pour la collecte et le recyclage des produits D EWALT en fin de vie. Pour profiter de ce service, veuillez rapporter votre produit auprès d’un centre de réparation agréé qui le recyclera en notre nom. Pour connaître l’adresse d’un centre de réparation agréé près de chez vous, veuillez contacter votre distributeur D EWALT local à l’adresse indiquée dans cette notice d’instructions, ou consulter la liste des centres de réparation agréés DEWALT, l’éventail de notre SAV et tout renseignement complémentaire sur Internet à l’adresse: www.2helpU.com.28 FRANÇAIS GARANTIE DEWALT est si sûr de la qualité de ses produits qu’il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s’ajoute à vos droits contractuels en tant qu’utilisateur professionnel ou vos droits légaux en tant qu’utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudices. Cette garantie est valable au sein des territoires des États membres de l’Union Européenne et au sein de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS • Si les performances de votre outil D EWALT ne vous apportaient pas totale satisfaction, retournez simplement, au point de vente, l’outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d’achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d’achat sera exigée.

• CONTRAT D’ENTRETIEN GRATUIT D’UN AN • Si votre outil DEWALT doit subir un entretien ou une révision dans les 12 mois suivant l’achat, vous avez droit à une intervention gratuite. Cette dernière sera effectuée gratuitement par un centre de réparation agréé DEWALT. Une preuve d’achat sera exigée. Cela comprend la main-d’œuvre. Les accessoires et les pièces détachées sont exclus, à moins d’un défaut de fabrication sous garantie.

• GARANTIE COMPLÈTE D’UN AN • Si votre produit DEWALT présentait un vice de matériau ou de fabrication dans les 12 mois à compter de sa date d’achat, DEWALT garantit le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l’appareil, à condition que:

• Le produit ait été utilisé correctement;

• Le produit ait été soumis à une usure normale;

• Aucune réparation n’ait été effectuée par du personnel non autorisé;

• Une preuve d’achat soit fournie

• Le produit soit retourné complet, avec l’ensemble de ses composants originaux. Si vous souhaitez effectuer une réclamation, contactez votre revendeur ou consultez l’emplacement du centre de réparation agréé DEWALT le plus proche dans le catalogue D EWALT ou contactez le service clientèle DEWALT à l’adresse indiquée dans ce manuel. Une liste des centres de réparation agréés D EWALT et tout détail complémentaire concernant notre service après-vente, sont à votre disposition sur notre site Internet: www.2helpU.com29 ITALIANO
