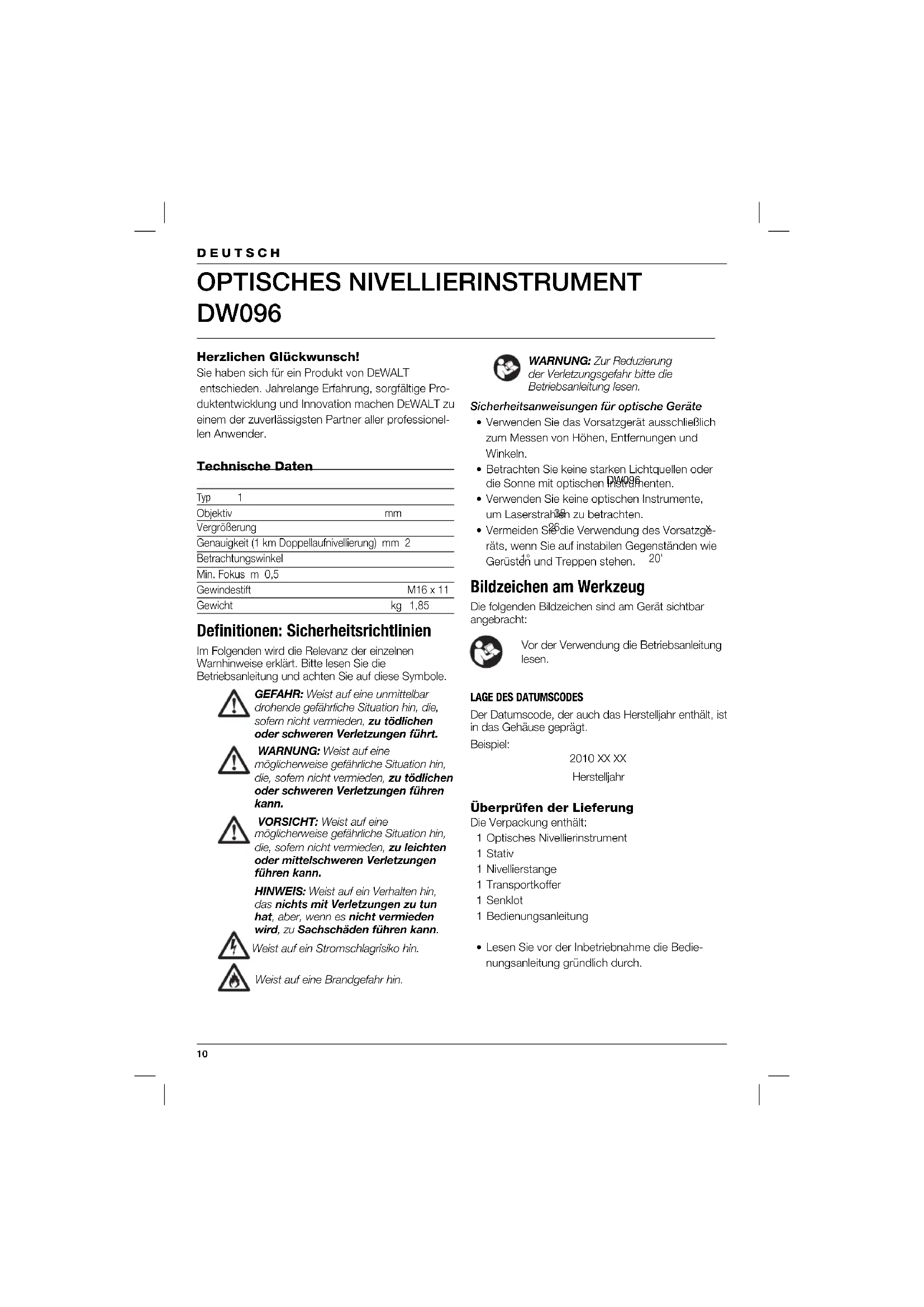

• Verwenden Sie das Vorsatzgerät ausschließlich zum Messen von Höhen, Entfernungen und Winkeln.

• Betrachten Sie keine starken Lichtquellen oder die Sonne mit optischen Instrumenten.

• Verwenden Sie keine optischen Instrumente, um Laserstrahlen zu betrachten.

• Vermeiden Sie die Verwendung des Vorsatzge- räts, wenn Sie auf instabilen Gegenständen wie Gerüsten und Treppen stehen. Bildzeichen am Werkzeug Die folgenden Bildzeichen sind am Gerät sichtbar angebracht: Vor der Verwendung die Betriebsanleitung lesen.

LAGE DES DATUMSCODES

Der Datumscode, der auch das Herstelljahr enthält, ist in das Gehäuse geprägt. Beispiel: 2010 XX XX Herstelljahr Überprüfen der Lieferung Die Verpackung enthält: 1 Optisches Nivellierinstrument 1 Stativ 1 Nivellierstange 1 Transportkoffer 1 Senklot 1 Bedienungsanleitung

• Lesen Sie vor der Inbetriebnahme die Bedie- nungsanleitung gründlich durch.11 DEUTSCH Beschreibung (Abb. A) Ihr optisches Nivellierinstrument DW096 wurde für gewerbliche Bauanwendungen konstruiert. Das Vorsatzgerät kann sowohl in geschlossenen Räumen als auch im Freien verwendet werden, um Höhen zu nivellieren und Winkel und Entfernungen zu messen. 1 Okular 2 Diopter 3 Fokussierknopf 4 Objektiv 5 Nivellierschraube 6 Flachkopfbefestigung 7 Horizontaltangentenantrieb 8 Luftblase 9 Prisma Zusammenbauen und Einstellen Anbringen des Vorsatzgeräts am Stativ (Abb. B) Das Stativ ist mit einem Gewindestift ausgestattet, an dem das Vorsatzgerät befestigt wird.

• Stellen Sie das Stativ auf eine relativ glatte und ebene Fläche.

• Befestigen Sie das Vorsatzgerät am Stativ, indem Sie den Gewindestift (10) in die Aufnahme im Fuß des Vorsatzgeräts drehen.

• Ziehen Sie den Knopf (11) an. WARNUNG: Vor dem Befestigen des Vorsatzgeräts am Stativ vergewissern Sie sich, daß die Beine fest sind und das Stativ wackelfrei und gerade ist. Aufstellung des Stativs (Abb. C & D)

• Lösen Sie die Kunststoffraste (12) am Ende des Nylonstreifens, mit dem die Stativbeine zusam- mengehalten werden.

• Spreizen Sie die Beine (13) auseinander, um das Stativ in aufrechter Stellung aufzubauen.

• Stellen Sie die Beine (13) ggf. so ein, daß jeder Fuß (14) den Boden sicher berührt.

• Treten Sie auf jede der Befestigungen (15), um die Füße (14) in den weichen Boden zu drücken.

• Wickeln Sie soviel Kordel des Senklots (16) wie erforderlich ab.

• Hängen Sie die Spule (17) auf den Haken (18).

• Vergewissern Sie sich, daß das Senklot frei baumelt.

• Wickeln Sie die überschüssige Kordel auf die Spule (17), wenn das Senklot den Boden berührt.

• Stellen Sie die Beine oberhalb der Mitte des Dreiecks der Basis ein, bis das Stativ laut Senklot eben steht.

• Entfernen Sie das Senklot vom Haken.

• Bringen Sie das Vorsatzgerät am Stativ an. Einstellung der Beinhöhe (Abb. C)

• Lösen Sie die Schnelljustierung (19) des ersten Beins (13), um die erforderliche Höhe einzustellen. Ziehen Sie die Justierung wieder an.

• Wiederholen Sie dies bei den anderen Standbeinen. Ausfahren der Nivellierstange (Abb. E) Die Nivellierstange besteht aus mehreren Teleskopabschnitten. Jeder Abschnitt wird durch einen federunterstützten Knopf in seiner Lage gehalten, um die Nivellierstange in unterschiedlichen Längen zu halten.

• Um die Nivellierstange (20) einen Abschnitt auszufahren, ziehen Sie den Abschnitt heraus, bis der federunterstützte Knopf (21) einrastet.

• Um die Nivellierstange um einen Abschnitt zu verkürzen, drücken Sie den Knopf und schieben Sie den Abschnitt wieder herein. Nivelliereinstellung (Abb. A & F) Zum leichten Bezug muß das Vorsatzgerät so positioniert werden, daß sich das Objektiv wie angegeben oberhalb einer der Nivellierschrauben (5) befi ndet.

• Schauen Sie direkt in das Prisma (9) hinein. Die Luftblase (8) muß sich mittig in der Libelle befi nden.

• Zum Justieren gehen Sie folgendermaßen vor:

• Drehen Sie die hinteren Nivellierschrauben (5) so, daß die Luftblase (8) wie angegeben an die Kante der Libelle gebracht wird.

• Bringen Sie die Luftblase in die Mitte, indem Sie an der vorderen Nivellierschraube (5) drehen. Fokussierung (Abb. A)

• Schauen Sie über und durch das Diopter (2), um das Objektiv (4) auf den zu messenden Gegenstand zu richten.12 DEUTSCH

• Schauen Sie durch das Okular (1) und drehen daran, bis die Fäden im Fadenkreuz scharf und deutlich sind.

• Drehen Sie am Fokussierknopf (3), bis der zu messende Gegenstand scharf und deutlich ist. Winkeleinstellung

• Drehen Sie gegebenenfalls am Horizontaltangen- tenantrieb (7). BETRIEB Betriebsanweisungen WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften. Messen (Abb. G1 & G2) Das Vorsatzgerät ist mit einem Meßstrichfadenkreuz ausgestattet, mit dem die unten beschriebenen Messungen durchgeführt werden können. Messen von Höhen

• Ziehen Sie die Nivellierstange (20) so weit wie möglich heraus.

• Stellen Sie die Stange in der Nähe des zu messenden Gegenstands auf.

• Richten Sie das Vorsatzgerät auf die Nivellierstange.

• Lesen Sie die Höhe am mittleren Meßstrich ab. Messen von Entfernungen

• Ziehen Sie die Nivellierstange (20) so weit wie möglich heraus.

• Stellen Sie die Stange in der Nähe des zu messenden Gegenstands auf.

• Richten Sie das Vorsatzgerät auf die Nivellierstange.

• Lesen Sie die Nivellierstange am oberen Meßstrich (23) und am unteren Meßstrich (24) ab.

• Ziehen Sie den Wert des unteren Meßstrichs vom Wert des oberen Meßstrichs ab.

• Multiplizieren Sie das Ergebnis der Subtraktion (n) mit 100. Das Ergebnis ist die veranschlagte Entfernung zwischen der Stange und der Mitte des Vorsatzgeräts in Zentimeter. Messen von Winkeln

• Richten Sie das Vorsatzgerät auf den ersten Gegenstand (25).

• Lesen Sie den Gegenstand am senkrechten Faden (26) ab.

• Richten Sie die 0°-Position auf der Skala mit dem Okular aus.

• Drehen Sie das Vorsatzgerät so, daß es auf den zweiten Gegenstand (27) weist.

• Lesen Sie den Gegenstand am senkrechten Faden ab.

• Lesen Sie den Winkel ( ) auf der Skala ab. Lieferbares Zubehör Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler. WARTUNG Ihre Zusatzeinrichtung wurde für eine lange Lebens- dauer und einen möglichst geringen Wartungsauf- wand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Nachstellen der Schnelljustierung des Stativs (Abb. C)

• Ist die Schnelljustierung (19) in der gesicherten Stellung lose, ziehen Sie die Schnelljustierungs- mutter (28) an. Kalibrierung der Luftblase (Abb. H) Wird das Vorsatzgerät auf die ebene Stellung eingestellt, so muß die Luftblase (8) bei jedem Winkel in der Mitte bleiben.

• Zentrieren Sie die Luftblase mit den Nivellierschrauben (5).

• Drehen Sie das Vorsatzgerät um 180°. Bleibt die Luftblase nicht in der Mitte, gehen Sie folgendermaßen vor:

• Drehen Sie an den Nivellierschrauben (5), um die Luftblase (8) halb in die Mitte zu bringen.

• Drehen Sie an den Einstellschrauben (29), um die Luftblase mit dem mitgelieferten Inbus-Schlüssel in die Mitte zu bringen.

• Wiederholen Sie dies, bis die Luftblase in der Mitte bleibt, wenn das Vorsatzgerät um 180° gedreht wird.13 DEUTSCH Vor-Ort-Kalibrierungstest (Abb. I1 & I2) Die Vor-Ort-Kalibrierungen müssen sorgfältig und genau durchgeführt werden, um richtige Diagnosen durchführen zu können. Wird ein Fehler festgestellt, lassen Sie das Vorsatzgerät von einer qualifi zierten Fachwerkstatt reparieren.

• Stellen Sie das Vorsatzgerät in einem Bereich zwischen zwei Nivellierstangen auf, die minde- stens 50 m auseinanderliegen. Stellen Sie das Vorsatzgerät so auf, daß es von vorne nach hinten auf die Nivellierstangen gerichtet ist.

• Plazieren Sie das Vorsatzgerät genau zwischen den Nivellierstangen.

• Richten Sie das Vorsatzgerät auf die erste Nivellierstange.

• Lesen Sie die Höhe am mittleren Meßstrich (a) ab. Notieren Sie den Wert.

• Drehen Sie das Vorsatzgerät um 180°, so daß es auf die zweite Nivellierstange weist.

• Lesen Sie die Höhe am mittleren Meßstrich (b) ab. Notieren Sie den Wert.

• Bewegen Sie das Vorsatzgerät in einer geraden Linie auf die erste Stange zu. Plazieren Sie das Vorsatzgerät 2 m von der Stange entfernt.

• Richten Sie das Vorsatzgerät auf die erste Nivellierstange.

• Lesen Sie die Höhe am mittleren Meßstrich (a’) ab. Notieren Sie den Wert.

• Drehen Sie das Vorsatzgerät um 180°, so daß es auf die zweite Nivellierstange weist.

• Lesen Sie die Höhe am mittleren Meßstrich (b’) ab. Notieren Sie den Wert.

• Berechnen Sie folgende Gleichung: b’ = a’ - (a - b).

• Ist die Gleichung gültig, so ist das Vorsatzgerät richtig kalibriert.

• Ist die Gleichung ungültig, so muß das Vorsatzgerät instandgesetzt werden. Umweltschutz Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden. Wenn Sie eines Tages feststellen, dass Ihr D EWALT- Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu. Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen. Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen.
