BEDIENUNGSANLEITUNG DE0892 DEWALT

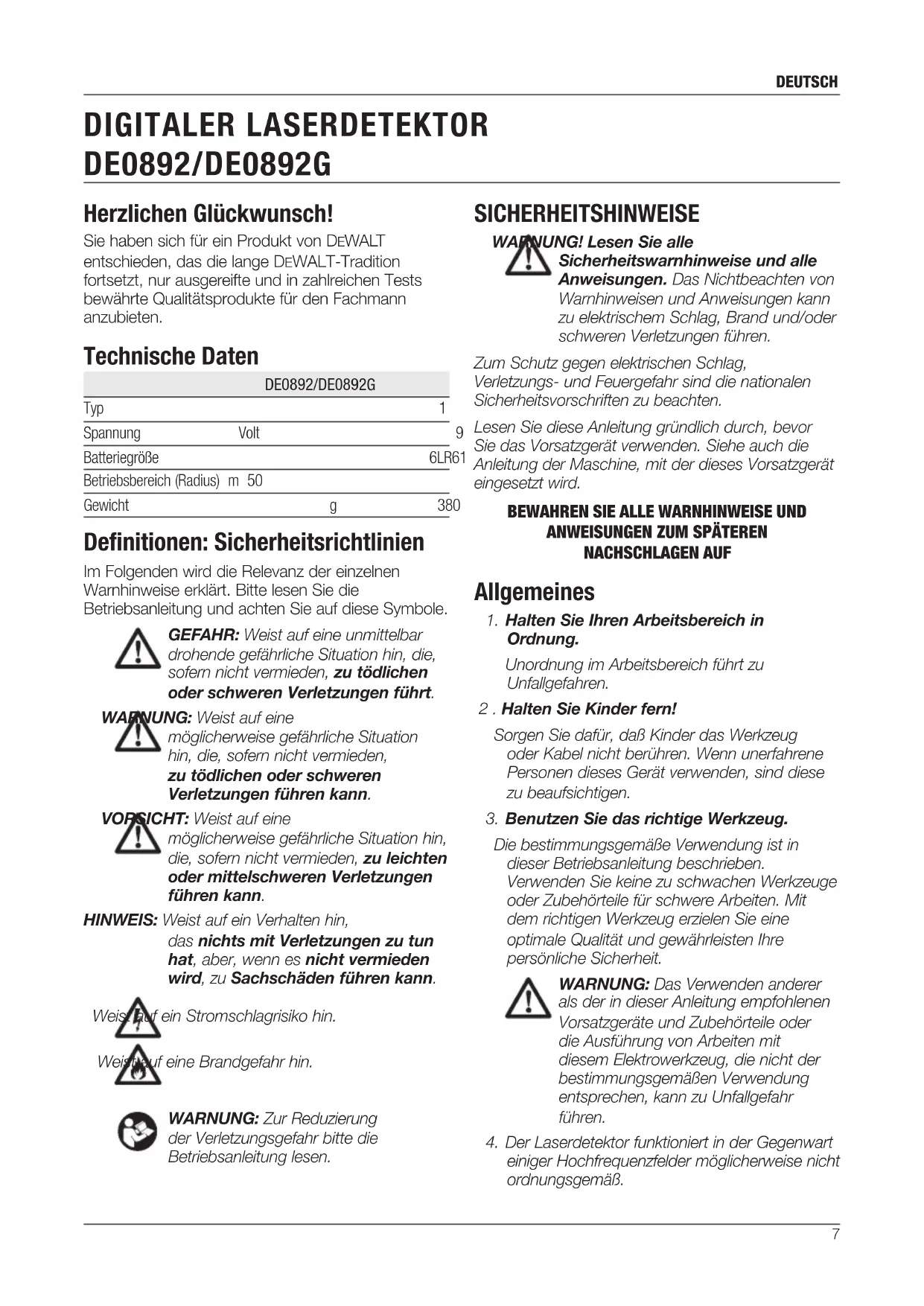

DIGITALER LASERDETEKTOR DE0892/DE0892G Herzlichen Glückwunsch! Sie haben sich für ein Produkt von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Technische Daten DE0892/DE0892G Typ 1 Spannung Volt 9 Batteriegröße 6LR61 Betriebsbereich (Radius) m 50 Gewicht g 380 Definitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann. Weist auf ein Stromschlagrisiko hin. Weist auf eine Brandgefahr hin. WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen. SICHERHEITSHINWEISE WARNUNG! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr sind die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Vorsatzgerät verwenden. Siehe auch die Anleitung der Maschine, mit der dieses Vorsatzgerät eingesetzt wird.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF Allgemeines

1. Halten Sie Ihren Arbeitsbereich in

Ordnung. Unordnung im Arbeitsbereich führt zu Unfallgefahren. 2 . Halten Sie Kinder fern! Sorgen Sie dafür, daß Kinder das Werkzeug oder Kabel nicht berühren. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

3. Benutzen Sie das richtige Werkzeug.

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. WARNUNG: Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahr führen.

4. Der Laserdetektor funktioniert in der Gegenwart

einiger Hochfrequenzfelder möglicherweise nicht ordnungsgemäß.DEUTSCH

Wichtige Sicherheitsanweisungen für Batterien WARNUNG: Batterien können explodieren oder auslaufen und zu Verletzungen oder Brand führen. Um diese Gefahr zu reduzieren:

• Beachten Sie alle Anweisungen und Warnhinweise auf der Batterie und der Verpackung.

• Achten Sie beim Einsetzen der Batterien immer auf die richtige Polarität (+ und –), die auf der Batterie und am Gerät angegeben ist.

• Schließen Sie die Batterieanschlüsse nicht kurz.

• Laden Sie die Batterien nicht auf.

• Mischen Sie nicht alte und neue Batterien. Ersetzen Sie alle gleichzeitig durch neue Batterien derselben Marke und Typs.

• Entfernen Sie verbrauchte Batterien sofort und entsorgen Sie diese gemäß den für Sie geltenden Bestimmungen.

• Batterien nicht ins Feuer werfen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

• Entfernen Sie die Batterien aus dem Gerät, wenn Sie dieses für mehrere Monate nicht benutzen. Packungsinhalt Die Packung enthält: 1 Digitaler Laserdetektor 1 Klemme 1 Batterie 1 Betriebsanleitung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen. Beschreibung (Abb. [fig.] 1, 2) WARNUNG: Nehmen Sie niemals Änderungen an diesem Anbaugerät oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen. a. LCD-Display-Fenster b. Lautsprecher c. Batteriefachdeckel d. Markierungskerben e. Einschalttaste f. Lautstärkeregler g. Genauigkeitstaste h. Magnete

j. Klammerlasche k. Führungsschienen l. Schiene m. Lasche n. Laschenöffnung o. Klammerknopf Der Detektor gibt sowohl optische Signale über das LCD-Anzeigefenster (a) und akustische Signale über den Lautsprecher (b), um die Position des Laserstrahls anzuzeigen. Der DeWALT Digitale Laserdetektor kann mit oder ohne die Detektorklammer verwendet werden. Wenn er mit der Klammer verwendet wird, kann der Detektor auf einer Messlatte, Nivellierstange, Pfosten oder Pfahl angebracht werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der DeWALT Digitale Laserdetektor hilft bei der Lokalisierung eines vom Lasergerät ausgegebenen Strahls bei hellen Lichtverhältnissen oder über lange Strecken. Der Detektor kann im Innen- und Außenbereich eingesetzt werden, wo es schwierig ist, den Laserstrahl zu sehen. Der Detektor wird nur mit dem DW088, DW089, DW0811, DW0822, DW0851 DW088LR/LG; DCE088R/G; DCE089R/G; DCE0811R/G (Line) Linienlaser und anderen kompatiblen DeWALT Linienlasern eingesetzt. Er eignet sich nicht zur Verwendung mit Rotationslasern. NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.DEUTSCH

Der digitale Laserdetektor ist Laserzubehör für den professionellen Gebrauch. LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Anbaugerät und dem Laser kommen. Wenn unerfahrene Personen diesen Laser verwenden, sind diese zu beaufsichtigen. ZUSAMMENBAU UND EINSTELLUNGEN WARNUNG: Siehe auch die Anleitung der Maschine, mit der dieses Vorsatzgerät eingesetzt wird. Batterien (Abb. 1) Der digitale Laserdetektor wird von einer 9-Volt Batterie gespeist. Zum Einlegen der mitgelieferten Batterie heben Sie den Batteriefachdeckel (c). Legen Sie die 9-Volt Batterie in das Fach in der Richtung, die auf dem eingeprägten Symbol dargestellt ist. Bedienelemente des Detektors (Abb. 1) Der Detektor wird über die Einschalttaste (e) und die Lautstärketaste (f) bedient. Wenn die Einschalttaste einmal gedrückt wird, ist der Detektor eingeschaltet. Oben im Sensor-Fenster wird das EIN-Symbol und das Lautstärke-Symbol angezeigt. Der DeWALT Digitale Laserdetektor verfügt auch über eine automatische Abschaltfunktion. Wenn ein Laserstrahl nicht das Strahlerkennungsfenster trifft oder wenn keine Tasten gedrückt werden, wird der Detektor nach ca. 5 Minuten automatisch ausgeschaltet. Zum Ausschalten des akustischen Signals drücken Sie die Taste erneut, daraufhin verschwindet das Lautstärke-Symbol. Der Detektor schaltet sich im engen Genauigkeitsbereich ein (Symbol erscheint in der linken unteren Ecke). Drücken Sie die Taste für die Genauigkeit (g) einmal, um auf die weite Genauigkeitseinstellung zu wechseln (Symbol erscheint nun in der unteren rechten Ecke). Genauigkeit Der Detektor bietet zwei Genauigkeitseinstellungen, weit und eng. In der weiten Einstellung bietet der Detektor eine größere Toleranz um anzugeben, dass er „bodengleich“ ist. In der engen Einstellung ist diese Toleranz geringer, um die „Bodengleichheit“ genauer anzugeben. Für die genauesten Ergebnisse beginnen Sie die Arbeit mit dem weiten Einstellung und beenden Sie sie mit der engen Einstellung. Magnete Unter Verwendung der Magnete (h) kann der Detektor bei Montage einer hängenden Decke direkt an den Metallstreben angebracht werden. BETRIEB Betriebsanweisungen WARNUNG:

• Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.

• Entfernen und vernichten Sie vor dem ersten Gebrauch das Schutzklebeband von den Schirmen. Bedienung des Detektors (Abb. 1)

1. Stellen Sie den Laser auf und richten Sie ihn

2. Schalten Sie den Detektor ein, indem Sie die

Einschalttaste (e) drücken.

3. Positionieren Sie den Detektor so, dass

das Sensor Fenster (i) dem Laserstrahl gegenüberliegt. Bewegen Sie den Detektor im ungefähren Bereich des Strahls nach oben oder unten, bis Sie den Detektor zentriert haben. Für Informationen über die Anzeiger im Display-Fenster und für das akustische Signal beziehen sich auf die Tabelle mit dem Titel Anzeiger. ANZEIGER Über bodengleich Etwas über bodengleich Bodengleich Etwas unter bodengleich Unter bodengleich hörbare Signale schneller Alarmton schneller Alarmton Dauerton langsamer Alarmton langsamer Alarmton Display-SymboleDEUTSCH

4. Verwenden Sie die Markierungskerben (d),

um die Position des Laserstrahls genau zu markieren. Befestigung auf einer Messlatte (Abb. 1, 2)

1. Zur Sicherung des Detektors an einer Messlatte

befestigen Sie zuerst den Detektor an der Klammer, indem Sie den Riegel der Klammer hereindrücken (j). Schieben Sie die Schienen (k) auf die Klammer um die Schiene (l) am Detektor, bis der Riegel (m) an der Klammer in die Öffnung für den Riegel (n) am Detektor springt.

2. Öffnen Sie die Spannbacken durch Drehen des

Knopfes (o) entgegen dem Uhrzeigersinn.

3. Positionieren Sie den Detektor in der

benötigten Höhe und drehen Sie den Knopf im Uhrzeigersinn, um die Klammer auf der Latte zu sichern.

4. Zur Anpassung der Höhe lösen Sie etwas die

Klammer, positionieren Sie das Gerät neu und ziehen Sie die Klammer wieder fest. WARTUNG Ihre Zusatzeinrichtung wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Wartung des Detektors Außer den Batterien gibt es im Digitalen Laserdetektor keine Teile, die vom Benutzer gewartet werden können. Zerlegen Sie das Gerät nicht. Das nicht autorisierte Zerlegen des Lasers führt zur Nichtigkeit aller Produktgarantien. Reinigung und Aufbewahrung des Detektors

• Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Detektors entfernt werden.

• Der DeWALT digitale Laserdetektor ist regenbeständig, darf jedoch nicht in Wasser getaucht werden. Schütten Sie kein Wasser auf das Gerät und tauchen Sie es nicht in Wasser ein.

• Der beste Aufbewahrungsort ist kühl und trocken—ohne direkte Sonneneinstrahlung und übermäßige Wärme oder Kälte. Fehlerbehebung am Detektor DER DETEKTOR LÄSST SICH NICHT EINSCHALTEN

• Drücken Sie die Einschalttaste und lassen Sie sie wieder los.

• Überprüfen Sie, ob Batterien vorhanden und ob sie richtig herum eingelegt sind.

• Wenn der Detektor sehr kalt ist, lassen Sie ihn sich in einem geheizten Bereich akklimatisieren.

• Tauschen Sie die 9-Volt-Batterie aus. Schalten Sie das Gerät ein.

• Wenn sich der Detektor immer noch nicht einschalten lässt, bringen Sie ihn zu einer DeWALT Kundendienststelle.

• Stellen Sie sicher, dass der Detektor eingeschaltet ist.

• Drücken Sie die Lautstärke-Taste. Sie wechselt zwischen ein und aus.

• Stellen Sie sicher, dass der Laser eingeschaltet ist und dass er einen Laserstrahl ausgibt.

• Wenn der Detektor immer noch keine Töne ausgibt, bringen Sie ihn zu einer DeWALT Kundendienststelle. DER DETEKTOR REAGIERT NICHT AUF DEN STRAHL

• Der DeWALT Digitale Laserdetektor wurde ausschließlich für die Arbeit mit den Linienlasern DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) sowie bestimmten anderen kompatiblen Geräten entwickelt. DER DETEKTOR GIBT EINEN TON AUS, ABER DAS

LDC-DISPLAY-FENSTER FUNKTIONIERT NICHT

• Wenn der Detektor sehr kalt ist, lassen Sie ihn sich in einem geheizten Bereich akklimatisieren.

• Wenn das LCD-Display-Fenster immer noch nicht funktioniert, bringen Sie den Detektor zu einer DeWALT Kundendienststelle. DURCH HELLES LICHT, DAS AUF DEN DETEKTOR SCHEINT, WIRD EIN STÄNDIGES „BODENGLEICH“-SIGNAL ERZEUGT

• Bei sehr intensivem Umgebungslicht kann es möglich sein, dass der Detektor das Niveau falsch anzeigt.DEUTSCH

• Stellen Sie den Detektor an einer Stelle ohne intensiven Lichteinfall auf oder decken Sie das Sensor-Fenster (i) ab, um den normalen Betrieb wieder aufzunehmen. Umweltschutz Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden. Wenn Sie eines Tages feststellen, dass Ihr DeWALT- Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu. Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen. Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen. DeWALT stellt Möglichkeiten für die Sammlung und das Recycling von DeWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln. Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DeWALT- Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DeWALT- Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com. Akkus Denken Sie bei der Entsorgung von Batterien an den Umweltschutz. Wenden Sie sich zwecks einer umweltfreundlichen Entsorgung an dielokalen Behörden.DEUTSCH

GARANTIE DeWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO • Wenn Sie mit der Leistung Ihres DeWALT- Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf, wird einmalig eine Wartungsinspektion für Ihre DeWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten DeWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE • Wenn Ihr DeWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DeWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;

• Das Produkt war normalem Verschleiß ausgesetzt;

• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im Originallieferumfang zurückgegeben. Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen DeWALT- Service-Partner in Ihrer Nähe, dessen Adresse Sie im DeWALT-Katalog finden, oder Sie wenden sich an die DeWALT- Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DeWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.ENGLISH
