MANUAL DE USUARIO DE0892 DEWALT

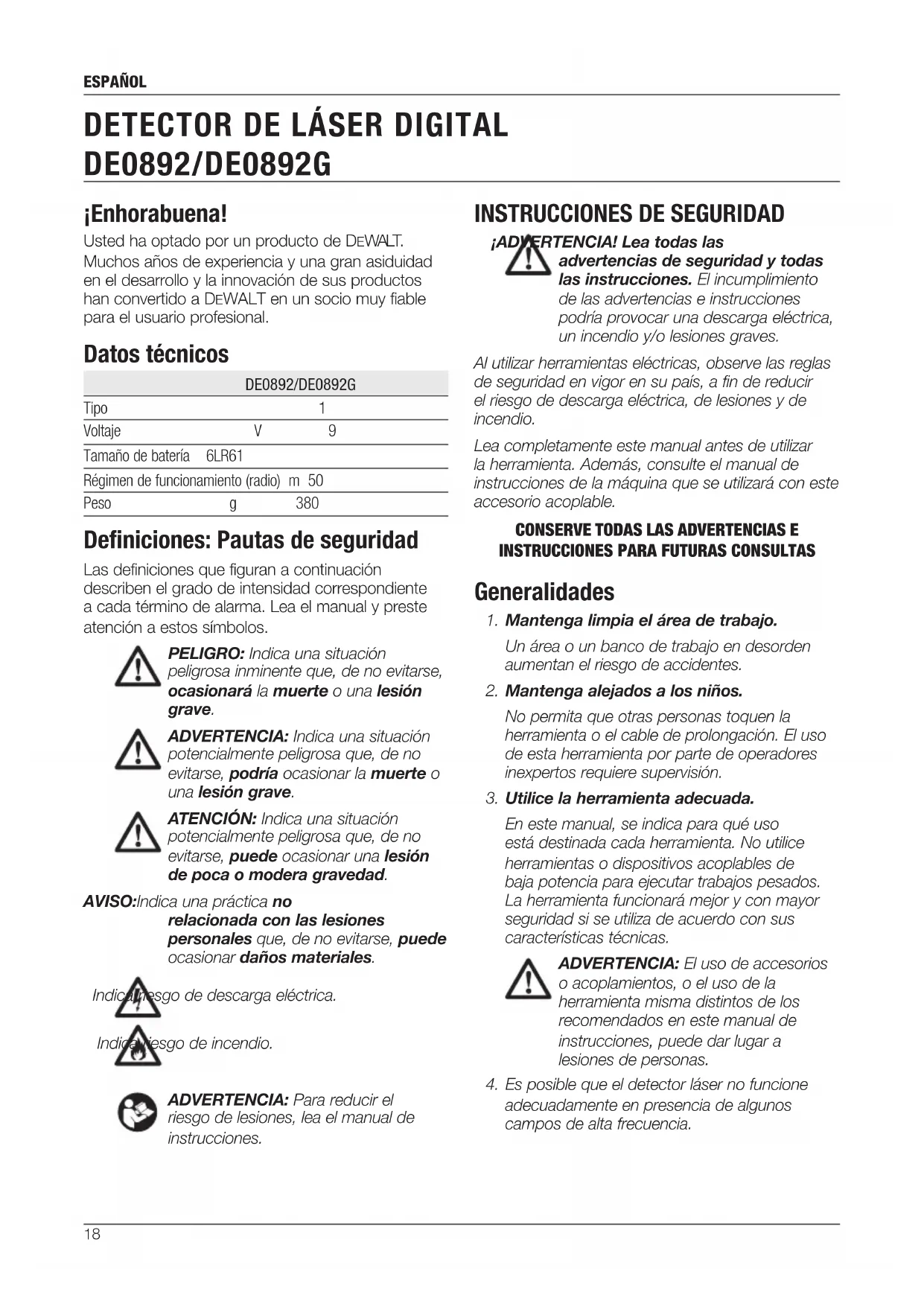

DE0892/DE0892G ¡Enhorabuena! Usted ha optado por un producto de DeWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido a DeWALT en un socio muy fiable para el usuario profesional. Datos técnicos DE0892/DE0892G Tipo 1 Voltaje V 9 Tamaño de batería 6LR61 Régimen de funcionamiento (radio) m 50 Peso g 380 Definiciones: Pautas de seguridad Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos. PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o una lesión grave. ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave. ATENCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión de poca o modera gravedad. AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales. Indica riesgo de descarga eléctrica. Indica riesgo de incendio. ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones.

INSTRUCCIONES DE SEGURIDAD

¡ADVERTENCIA! Lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias e instrucciones podría provocar una descarga eléctrica, un incendio y/o lesiones graves. Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea completamente este manual antes de utilizar la herramienta. Además, consulte el manual de instrucciones de la máquina que se utilizará con este accesorio acoplable.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS

1. Mantenga limpia el área de trabajo.

Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.

2. Mantenga alejados a los niños.

No permita que otras personas toquen la herramienta o el cable de prolongación. El uso de esta herramienta por parte de operadores inexpertos requiere supervisión.

3. Utilice la herramienta adecuada.

En este manual, se indica para qué uso está destinada cada herramienta. No utilice herramientas o dispositivos acoplables de baja potencia para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas. ADVERTENCIA: El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas.

4. Es posible que el detector láser no funcione

adecuadamente en presencia de algunos campos de alta frecuencia.ESPAÑOL

Instrucciones de seguridad importantes para las pilas ADVERTENCIA: Las pilas pueden explotar, tener fugas y causar lesiones o un incendio. Para reducir el riesgo:

• Siga atentamente todas las instrucciones y advertencias de la etiqueta y el paquete delas pilas.

• Introduzca siempre las pilas correctamente en cuanto a la polaridad (+ y –), marcada en la pila y en el equipo.

• No provoque un cortocircuito en los terminales de la pila.

• No cargue las pilas.

• No mezcle pilas nuevas y viejas. Cámbielas todas a la vez por pilas nuevas de la misma marca y tipo.

• Saque inmediatamente las pilas gastadas y deséchelas según los códigos locales.

• No deseche las pilas en un fuego.

• Mantenga las pilas fuera del alcance de los niños.

• Saque las pilas si el dispositivo no va a utilizarse durante varios meses. Contenido del embalaje El embalaje contiene: 1 Detector de láser digital 1 Abrazadera 1 Batería 1 Manual de instrucciones

• Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante el transporte.

• Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta. Descripción (fig. 1, 2) ADVERTENCIA: No alterne nunca este complemento ni ninguna de sus piezas. Podrían producirse lesiones personales o daños. a. Ventana de visualización LCD b. Altavoz c. Cubierta del compartimento de batería d. Muescas de señalización e. Botón de alimentación f. Botón de volumen g. Botón de precisión h. Imanes

i. Ventana del sensor

j. Pestillo de fijación k. Pistas l. Riel m. Pestillo n. Orificio del pestillo o. Perilla de fijación El detector emite tanto señales visuales mediante la ventana de visualización LCD (a) como señales de audio mediante el altavoz (b) para indicar la ubicación del rayo láser. El detector láser digital de DeWALT puede utilizarse con o sin la abrazadera del detector. Cuando se utiliza con la abrazadera, el detector puede posicionarse en una varilla gradual, un polo de levantamiento, barras o soportes. USO PREVISTO El detector láser digital de DeWALT facilita la localización de un rayo láser emitido por el láser en condiciones de luminosidad alta o con grandes distancias. El detector puede utilizarse tanto en situaciones de interior como de exterior, en donde sea difícil ver el rayo láser. El detector ha sido diseñado exclusivamente para un uso con el láser de línea el DW088, DW089, DW0811, DW0822, DW0851 DW088LR/LG; DCE088R/G; DCE089R/G; DCE0811R/G (Line) y otros láseres de línea compatibles de DeWALT. No se destina a un uso con los láseres giratorios. NO debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables. El detector láser digital es un accesorio láser profesional. NO PERMITA QUE los niños entren en contacto con el complemento y el láser. El uso de este láser por parte de operadores inexpertos requiere supervisión.

ADVERTENCIA: Además, consulte el manual de instrucciones de la máquinaESPAÑOL

que se utilizará con este accesorio acoplable. Pilas (fig. 1) El detector láser digital se alimenta por una pila de 9 voltios. Para instalar la pila suministrada, levante la tapa del compartimento de pilas (c). Coloque la pila de 9 voltios en el compartimento, alineando la pila tal y como se muestra en el icono integrado. Mandos del detector (fig. 1) El detector está dirigido por el botón de alimentación (e) y el botón de volumen (f). Cuando se pulsa una vez el botón de alimentación, el detector se enciende. La parte superior de la ventana del sensor muestra el icono de ENCENDIDO y el icono del volumen. El detector láser digital de DeWALT también tiene una función de apagado automático. Si un haz láser no alcanza la ventana de detección o si no se pulsan los botones, el detector se apagará por sí mismo al cabo de 5 minutos. Para apagar la señal sonora, pulse de nuevo el botón; el icono del volumen desaparecerá. El detector se activa en la configuración de precisión estrecha (el icono aparece en la esquina inferior izquierda). Pulse el botón de precisión (g) una vez para cambiar a la configuración de precisión amplia (el icono aparece ahora en la esquina inferior derecha). Precisión El detector ofrece dos parámetros de precisión, la amplia y la estrecha. En la configuración amplia, el detector ofrece una mayor tolerancia para indicar que el detector está “en grado”. En la configuración estrecha, esta tolerancia se reduce para una indicación más precisa del “grado”. Para lograr resultados más precisos, inicie el trabajo utilizando la configuración amplia y termine en la configuración estrecha. Imanes Los imanes (h) permiten que el detector se monte en los soportes metálicos durante la instalación de un techo suspendido. FUNCIONAMIENTO Instrucciones de uso ADVERTENCIA:

• Respete siempre las instrucciones de seguridad y las normas aplicables.

• Antes de usarlo por primera vez, retire y deseche la cinta de protección de las pantallas. Funcionamiento del detector (fig. 1)

1. Instale y posicione el láser.

2. Encienda el detector pulsando el botón de

3. Coloque el detector de forma que la ventana

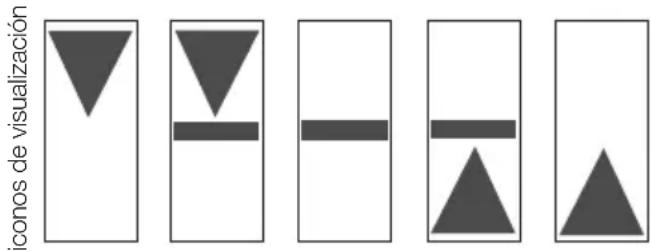

del sensor (i) esté frente al haz láser. Mueva el detector hacia arriba o hacia abajo en la zona aproximada del haz, hasta que haya centrado el detector. Para más información acerca de los indicadores de la ventana de visualización y los indicadores de las señales sonoras, véase el cuadro llamado Indicadores. INDICADORES Por encima del nivel Ligeramente por encima del nivel En nivel Ligeramente por debajo del nivel Por debajo del nivel señales sonoras pitido rápido pitido rápido tono fijo pitido lento pitido lento iconos de visualización

4. Utilice las muescas de marcado (d) para marcar

precisamente la posición del haz láser. Montaje en una varilla de grado (fig. 1, 2)

1. Para fijar su detector en una varilla de grado,

una primeramente el detector a la abrazadera empujando la pestaña de la abrazadera (j). Deslice las pistas (k) sobre la abrazadera alrededor del riel (l) del detector hasta que la pestaña (m) en la abrazadera se coloque en el orificio de la pestaña (n) del detector.

2. Abra las mordazas de la abrazadera girando el

botón de sujeción (o) en sentido contrario al de las agujas del reloj.ESPAÑOL

3. Coloque el detector en la altura necesaria y gire

la rueda de fijación en sentido de las agujas del reloj para fijar la abrazadera sobre la varilla.

4. Para realizar ajustes en la altura, afloje

ligeramente la abrazadera, reposicione y reapriete. MANTENIMIENTO Su acoplamiento ha sido diseñado para que funcione durante un largo período de tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio contínuo depende de unos cuidados apropiados de la herramienta y de una limpieza regular. Reparación del detector Salvo para las pilas, no hay piezas reparables por el usuario en el detector láser digital. No desmonte la unidad. La modificación no autorizada del detector de láser anulará todas las garantías. Limpieza y almacenamiento del detector

• Podrá retirar la grasa y la suciedad del exterior del detector utilizando un paño o un cepillo suave no metálico.

• El detector láser digital de DeWALT es resistente a la lluvia pero no puede sumergirse. No difunda agua sobre la unidad ni la sumerja bajo agua.

• El mejor lugar de almacenamiento es aquel que sea frío y seco, lejos de la luz directa del sol y de los excesos de frío o de calor. Resolución de problemas del detector

EL DETECTOR NO SE ENCIENDE

• Pulse y suelte el botón de alimentación.

• Compruebe que la pila está en su lugar y con una posición adecuada.

• Si el detector está muy frío, deje que se caliente en una zona calentada.

• Cambie la pila de 9 voltios. Encienda la unidad.

• Si el detector sigue sin encenderse, lleve el detector a un centro de reparación de DeWALT.

EL ALTAVOZ DEL DETECTOR NO SUENA

• Compruebe que el detector está encendido.

• Pulse el botón de volumen. Cambiará entre encendido y apagado.

• Compruebe que el láser está encendido y que está emitiendo un rayo láser.

• Si el detector sigue sin emitir ningún sonido, llévelo a un centro de reparación de DeWALT. EL DETECTOR NO RESPONDE AL RAYO DE OTRA UNIDAD LÁSER

• El Detector Láser Digital de DeWALT ha sido diseñado para funcionar exclusivamente con el DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) y otros láseres lineales compatibles. EL DETECTOR EMITE UNA TONALIDAD PERO LA VENTANA

DE LA PANTALLA LCD NO FUNCIONA

• Si el detector está muy frío, deje que se caliente en una zona calentada.

• Si la ventana de la pantalla LCD sigue sin funcionar, lleve el detector a un centro de reparación de DeWALT. EL BRILLO DE LA LUZ EN EL DETECTOR PROVOCA UNA

SEÑAL “EN GRADO” CONTINUA

• En presencia de mucha luz ambiental, el detector puede dar una indicación falsa o errónea del nivel.

• Coloque el detector fuera de la luz intensa u oculte la ventana del sensor (i) para recuperar un funcionamiento normal. Proteger el medio ambiente Recogida selectiva. Este producto no debe desecharse con los residuos domésticos normales. Si un día descubre que tiene que cambiar su producto DeWALT, o ya no le sirve, no lo deseche con los desechos domésticos. Saque el producto para la recogida selectiva. La recogida selectiva de productos usados y embalaje permite que los materiales sean reciclados y utilizados de nuevo. La reutilización de los materiales reciclados ayuda a prevenir la contaminación ambiental y reduce la demanda de las materias primas. Los reglamentos locales pueden proporcionar la recogida selectiva de productos eléctricos del hogar en sitios de desechos municipales o por el minorista cuando usted compre un producto nuevo. DeWALT proporciona una instalación para la recogida y reciclaje de los productos DeWALT una vez que hayan llegado al final de su vida útil. Para aprovechar este servicio devuelva su producto a unESPAÑOL

agente de reparaciones autorizado, que lo recogerá en nuestro nombre. Puede comprobar dónde se encuentra su agente de reparaciones más cercano contactando con la oficina DeWALT de su zona en la dirección indicada en este manual. También puede obtener una lista de agentes de reparaciones autorizados de DeWALT y todos los detalles de nuestro servicio después de la venta en Internet en www.2helpU.com. Pilas Cuando se deshaga de las pilas, piense en la protección del medioambiente. Acuda a sus autoridades locales para conocer el modo de deshacerse de sus pilas con toda seguridad para el medioambiente.ESPAÑOL

GARANTÍA DeWALT tiene plena confianza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

• GARANTÍA DE SATISFACCIÓN DE

30 DÍAS SIN RIESGO •

Si no está totalmente satisfecho con el rendimiento de su herramienta DeWALT, sólo tiene que devolverla al punto de compra en un plazo de 30 días, completa con todos los componentes originales, tal y como la compró, para un reembolso completo o cambio. El producto debe haber estado sujeto a un desgaste lógico y normal y debe presentarse prueba de compra.

Si necesita una operación de mantenimiento o de servicio para su herramienta de DeWALT, durante los 12 meses siguientes a su compra, podrá solicitar dicho servicio gratuitamente. Se llevará gratuitamente a un agente de reparación autorizado por DeWALT. Debe presentarse la prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía.

• GARANTÍA COMPLETA DE UN AÑO • Si su producto DeWALT resulta defectuoso debido a fallos de materiales o de fabricación en un plazo de 12 meses a partir de la fecha de compra, DeWALT le garantiza la sustitución de todas las piezas defectuosas de forma gratuita, o a nuestra entera discreción, la sustitución de toda la unidad gratuitamente, siempre y cuando:

• El producto no se haya utilizado mal;

• El producto se haya sometido a un desgaste lógico y normal;

• No se hayan intentado hacer reparaciones por personas no autorizadas;

• Se presente prueba de compra;

• El producto se devuelva completo con todos los componentes originales. Si desea presentar una reclamación, póngase en contacto con su distribuidor o compruebe su agente de reparación más cercano de DeWALT en el catálogo de DeWALT o póngase en contacto con su oficina de DeWALT en la dirección indicada en el presente manual. Puede obtener una lista de agentes de reparaciones autorizados de DeWALT y todos los detalles de nuestro servicio después de la venta en Internet en: www.2helpU.com.FRANÇAIS
