GEBRUIKSAANWIJZING DE0892 DEWALT

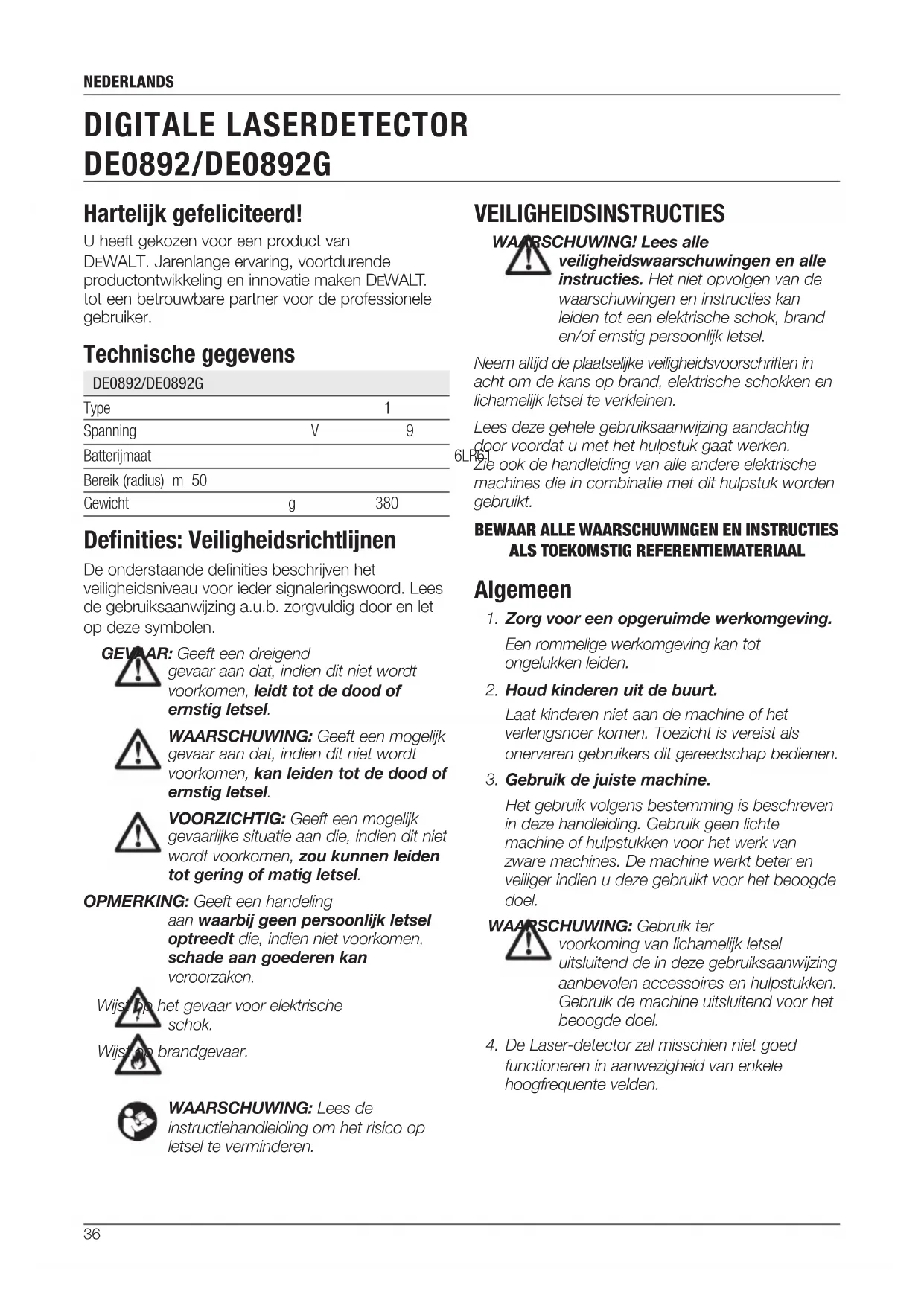

DIGITALE LASERDETECTOR DE0892/DE0892G Hartelijk gefeliciteerd! U heeft gekozen voor een product van DeWALT. Jarenlange ervaring, voortdurende productontwikkeling en innovatie maken DeWALT. tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens DE0892/DE0892G Type 1 Spanning V 9 Batterijmaat 6LR61 Bereik (radius) m 50 Gewicht g 380 Definities: Veiligheidsrichtlijnen De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen. GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel. WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel. VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op het gevaar voor elektrische schok. Wijst op brandgevaar. WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen. VEILIGHEIDSINSTRUCTIES WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Neem altijd de plaatselijke veiligheidsvoorschriften in acht om de kans op brand, elektrische schokken en lichamelijk letsel te verkleinen. Lees deze gehele gebruiksaanwijzing aandachtig door voordat u met het hulpstuk gaat werken. Zie ook de handleiding van alle andere elektrische machines die in combinatie met dit hulpstuk worden gebruikt.

1. Zorg voor een opgeruimde werkomgeving.

Een rommelige werkomgeving kan tot ongelukken leiden.

2. Houd kinderen uit de buurt.

Laat kinderen niet aan de machine of het verlengsnoer komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedienen.

3. Gebruik de juiste machine.

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. WAARSCHUWING: Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.

4. De Laser-detector zal misschien niet goed

functioneren in aanwezigheid van enkele hoogfrequente velden.NEDERLANDS

Belangrijke veiligheidsinstructies voor batterijen WAARSCHUWING: Batterijen kunnen exploderen of lekken, en kunnen letsel of brand veroorzaken. Om dit risico te verminderen:

• Volg alle instructies en waarschuwingen op het batterijlabel en de batterij zelf nauwkeurig op.

• Plaats batterijen altijd met de juiste polariteit (+ en –) zoals staat aangegeven op de batterij en het apparaat.

• Sluit batterijen niet kort.

• Laad batterijen niet op.

• Gebruik geen oude en nieuwe batterijen naast elkaar. Vervang ze alle tegelijkertijd voor nieuwe batterijen van hetzelfde merk en type.

• Verwijder lege batterijen onmiddellijk en bied ze als chemisch afval aan.

• Gooi batterijen niet in het vuur.

• Houd batterijen buiten het bereik van kinderen.

• Verwijder de batterijen als het apparaat gedurende meerdere maanden niet gebruikt gaat worden. Inhoud van de verpakking De verpakking bevat: 1 Digitale laserdetector 1 Klem 1 Batterij 1 Gebruiksaanwijzing

• Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.

• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt. Beschrijving (afb. [fig.] 1, 2) WAARSCHUWING: Breng nooit wijzigingen aan in dit hulpstuk of een onderdeel ervan. Dit kan schade of persoonlijk letsel tot gevolg hebben. a. LCD-displayvenster b. Luidspreker c. Klep batterijvak d. Markeringsinkepingen e. Aan/Uit-knop f. Volumeknop g. Nauwkeurigheidsknop h. Magneten

j. Klemvergrendeling k. Sporen l. Rail m. Vergrendeling n. Vergrendelingsgat o. Klemknop De detector geeft zowel visuele signalen, door middel van het LCD scherm (a) als audio signalen, door middel van de luidspreker, (b) om aan te geven waar de laserstraal zich bevindt. De DeWALT Digitale Laser Detector kan gebruikt worden met of zonder de detector klem. Als de klem gebruikt wordt kan de detector geplaatst worden op een meetstok, paal, frame of kozijn. GEBRUIKSDOEL De DeWALT Digitale Laser Detector helpt met het opsporen van een laserstraal uitgestraald door de laser in fel licht of op een lange afstand. De detector kan zowel binnenshuis als buitenshuis gebruikt worden bij situaties waar het moeilijk is om de laserstraal te zien. De detector is exclusief ontworpen voor gebruik met de DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) kruislijnlaser en andere passende DEWALT lijnlasers. Niet voor gebruik met draaiende lasers. GEBRUIK ZE NIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen. De digitale laser-detector is een professioneel laser- accessoire. LAAT KINDEREN NIET in contact komen met het hulpstuk en de laser. Er is toezicht vereist wanneer onervaren gebruikers deze laser gebruiken.

ASSEMBLAGE EN AANPASSINGEN

WAARSCHUWING: Zie ook de handleiding van het apparaat dat in combinatie met dit hulpstuk wordt gebruikt. Batterijen (afb. 1) De digitale laser detector wordt aangedreven door een 9-volt batterij. Om de meegeleverdeNEDERLANDS

batterij te plaatsen moet u het deksel van het batterijcompartiment optillen (c). Plaats de 9-volt batterij in het compartiment, plaats de batterij zoals aangeven in het afgebeelde pictogram. Detector Regeling (afb. 1) De detector wordt geregeld door de AAN/UIT-knop (e) en de volumeknop (f). Als de AAN/UIT-knop wordt ingedrukt is de detector ingeschakeld. In de bovenkant van het sensorscherm verschijnt een AAN icoon en het volume icoon. De DeWALT Digitale Laser Detector heeft ook een automatische uitschakel functie. Als een laser straal de straaldetector niet raakt, of als er geen knop ingedrukt wordt, zal de detector zichzelf uitschakelen na ongeveer 5 minuten. Druk nogmaals op de knop om het audio signaal uit te zetten; het volume icoon zal verdwijnen. De detector start op in de smalle nauwkeurigheid instelling (icoon verschijnt in de linker onderhoek). Druk één keer op de nauwkeurigheid knop (g) om te veranderen naar de wijde nauwkeurigheid instelling (icoon verschijnt nu in de rechter onderhoek). Nauwkeurigheid De detector biedt twee nauwkeurigheid instellingen, wijd en smal. In de wijde instelling heeft de detector een hogere tolerantie voor het aanduiden of de detector “graads” is. In de smalle instelling is deze tolerantie verlaagd voor een nauwkeurigere indicatie van het “graads” zijn. Voor het meest nauwkeurige resultaat begint u het werk met de wijde instelling en eindigt u met de smalle instelling. Magneten De magneten (h) staan toe dat de detector gemonteerd kan worden op de metalen strips van een verlaagd plafond. BEDIENING Instructies voor gebruik WAARSCHUWING:

• Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

• Verwijder voordat u voor de eerste keer met het hulpstuk gaat werken de bescherming van de schermen en gooi deze weg. Detector Besturing (afb. 1)

1. Opstelling en positionering van de laser.

2. Schakel de detector in door op de AAN/UIT

knop te drukken (e).

3. Plaats de detector zo dat het sensor scherm

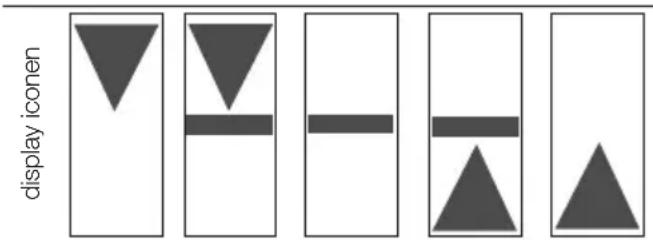

(i) naar de laserstraal gericht is. Verschuif de detector omhoog of naar beneden binnen het gebied van de straal, totdat u de detector hebt gecentraliseerd. Voor meer informatie over de display scherm indicatoren en de audiosignaal indicatoren, raadpleeg de tabel genaamd Indicatoren. INDICATOREN Boven Graads Gering boven graads Op graad Gering onder graads Onder graads audio signalen Snelle toon Snelle toon constante toon langzame toon langzame toon display iconen

4. Gebruik de markeer uitsparingen (d) om

de positie van de laserstraal nauwkeurig te markeren. Montage op een Meetstok (afb. 1, 2)

1. Om uw detector op een meetstok te monteren,

maakt u eerst de detector vast aan de klem door op het klem slot te drukken (j). Schuif de banen (k) op de klem rond de rails (l) van de detector, totdat het slot (m) op de klem in het gat van de detector (n) schiet.

2. Open de klem door de knop (o) naar links te

3. Plaats de detector op de benodigde hoogte en

draai de klemknop rechtsom om de klem vast te maken aan de stok.

4. Om de hoogte aan te passen, draai de klem

een klein beetje los, verschuif de detector en draai de klem weer vast.NEDERLANDS

ONDERHOUD Dit produkt is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van het produkt garanderen een hoge levensduur. Detector onderhoud Behalve de batterijen zijn er geen onderdelen in de digitale laser detector die service van de kant van de gebruiker vereisen. Haal het apparaat niet uit elkaar. Onbevoegde demontage van de laser detector doet all garanties vervallen. Detector reiniging en opslag

• Vuil en vet kan van de behuizing worden verwijderd door middel van een doek of een zachte, niet metalen, borstel.

• De DeWALT digitale laser detector is regen bestendig maar mag niet worden ondergedompeld. Giet geen water over het apparaat en houdt het niet onder water.

• De beste opslag plaats is er een die koel en droog is—weg van direct zonlicht en overmatige warmte of kou. Detector problemen oplossen HET LUKT NIET OM DE DETECTOR IN TE SCHAKELEN

• Druk de AAN/UIT knop in en houdt deze vast.

• Controleer of de batterijen geplaatst zijn en in de goede positie staan.

• Als de detector erg koud is, verwarm dan de detector in een warme ruimte.

• Vervang de 9-volt batterij. Schakel het apparaat in.

• Als de detector nu nog niet inschakelt, breng dan de detector naar een DeWALT servicebedrijf.

DE DETECTOR LUIDSPREKER MAAKT GEEN GELUID

• Verzeker uzelf ervan dat de detector aan staat.

• Druk op de volumeknop. Het schakelt aan en uit.

• Verzeker uzelf ervan dat de laser aanstaat en dat deze een straal uitstraalt.

• Als de detector nu nog steeds geen geluid maakt, breng dan de detector naar een DeWALT servicebedrijf. DE DETECTOR REAGEERT NIET OP DE STRAAL VAN EEN ANDERE LASEREENHEID

• De DeWALT Digitale Laser Detector is ontworpen om alleen maar te werken met de DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) en sommige andere passende lijnlasers. DE DETECTOR GEEFT EEN TOON, MAAR HET LCD-SCHERM WERKT NIET

• Als de detector erg koud is, verwarm dan de detector in een warme ruimte.

• Als het LCD-scherm nu nog niet werkt, breng dan de detector naar een DeWALT servicebedrijf. FEL LICHT DAT OP DE DETECTOR SCHIJNT VEROORZAAKT

STEEDS EEN “OP GRAAD” SIGNAAL

• Wanneer de detector in de nabijheid is van een fel omgevingslicht, kan de detector een valse of een onregelmatige indicatie geven.

• Verplaats de detector uit het omgevingslicht of zorg voor schaduw op de sensor (i) om normaal verder te gaan met de werkzaamheden. Bescherming van het milieu Gescheiden afvalinzameling. Dit product mag niet bij het normale huishoudelijke afval worden aangeboden. Als u op een dag bemerkt dat uw DeWALT product vervangen dient te worden of dat u er verder geen gebruik meer van maakt, mag u het niet als normaal huishoudelijk afval aanbieden. Bied dit product aan bij de gescheiden afvalinzameling. Gescheiden inzameling van gebruikte producten of verpakkingen maakt het mogelijk dat materiaal kan worden gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelingspunten of bij de detailhandelaar waar u een nieuw product aanschaft. DeWALT heeft een faciliteit voor het verzamelen van recyclen van DeWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te maken uw product a.u.b. terug naar iedere erkende reparateur die namens ons de verzameling op zich neemt.NEDERLANDS

U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uw plaatselijke DeWALT kantoor zoals vermeld in deze handleiding. Een lijst van erkende DeWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com. Accu’s Denk bij het weggooien van batterijen aan de bescherming van het milieu. Controleer bij uw gemeente voor een veilige en milieuvriendelijke manier om uw batterijen af te voeren.NEDERLANDS

GARANTIE DeWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE • Als u niet geheel tevreden bent over de prestaties van uw DeWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT • Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DeWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op één jaar gratis service. Deze zal kosteloos worden uitgevoerd in een DeWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw DeWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DeWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;

• Het product in redelijke mate is versleten;

• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;

• U een aankoopbewijs kunt overleggen;

• Het product compleet met alle originele onderdelen wordt geretourneerd. Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële DeWALT-servicecentrum bij u in de buurt in de DeWALT-catalogus of neem contact op met het DeWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële DeWA LT- servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via: www.2helpU.com.NORSK
