Produkttype	Digital laserdetektor
Mærke	DEWALT
Model	DE0892 / DE0892G
Forsyningsspænding	9 V (batteri 6LR61)
Rækkevidde (detektionsradius)	50 m
Vægt	380 g
Nøjagtighed	Smalle og brede indstillinger
Signaler	Visuelle (LCD-skærm) og lyd (højttaler)
Strømforsyning	9V batteri medfølger
Funktioner	Laserdetektering, automatisk sluk (5 min), justeringsindikatorer
Brug	Indendørs og udendørs, med eller uden klemme
Montering	Klemme til målestang, magneter til metalskinner
Kompatibilitet	DEWALT linjelasere DW088, DW089, DW0811, DW0822, DW0851, DCE088, DCE089, DCE0811
Sikkerhed	Læs manualen, må ikke bruges i fugtigt miljø eller nær brandfarlige gasser
Vedligeholdelse og rengøring	Rengør med en blød, ikke-metallisk klud; må ikke nedsænkes
Garanti	30 dages tilfredshed, 1 års gratis vedligeholdelse, 1 års fuld garanti
Miljøbeskyttelse	Særskilt indsamling – må ikke smides ud med husholdningsaffald
Inkluderede tilbehør	Detektor, monteringsbeslag, batteri, brugsanvisning

Ofte stillede spørgsmål - DE0892 DEWALT

Hvordan tænder jeg laserdetektoren DE0892?

Tryk på tænd/sluk-knappen (e) for at tænde. Ikonet ON og lydstyrke vises på LCD-skærmen.

Hvordan justerer jeg detektorens nøjagtighed?

Tryk på nøjagtighedsknappen (g) for at skifte mellem smal (høj præcision) og bred (større tolerance). Start i bred tilstand, og afslut i smal tilstand.

Hvordan monteres detektoren på en målestang?

Fastgør først detektoren til klemmen ved at låse låsen (j) i hullet (n). Åbn klemmen ved at dreje knappen (o) mod uret, placer på stangen, og stram ved at dreje med uret.

Hvad gør jeg, hvis detektoren ikke tænder?

Kontroller, at batteriet er korrekt installeret, og at tænd/sluk-knappen er trykket. Hvis enheden er kold, lad den varme op. Hvis problemet fortsætter, udskift batteriet eller kontakt et DEWALT-servicecenter.

Hvorfor afgiver detektoren ingen lyd?

Sørg for, at detektoren er tændt, og at lyden er aktiveret (tryk på lydstyrkeknappen). Kontroller, at laseren udsender en stråle. Hvis ingen lyd, kontakt et DEWALT-servicecenter.

Hvilke lasere er DE0892-detektoren kompatibel med?

Den er kompatibel med DEWALT linjelasere modeller DW088, DW089, DW0811, DW0822, DW0851, DCE088, DCE089, DCE0811 og andre kompatible linjelasere. Må ikke bruges med rotationslasere.

Hvordan rengøres og vedligeholdes detektoren?

Rengør ydersiden med en blød, ikke-metallisk klud. Må ikke nedsænkes i vand eller bruge opløsningsmidler. Opbevares på et køligt, tørt sted, beskyttet mod sol og ekstreme temperaturer.

Hvad er detektorens rækkevidde?

9V-batteriet giver strøm til at detektere strålen op til 50 meter under normale forhold. Detektoren slukker automatisk efter 5 minutters inaktivitet for at spare batteriet.

Hvad er de vigtige sikkerhedsinstruktioner?

Læs manualen grundigt før brug. Må ikke bruges i fugtigt miljø eller nær brandfarlige gasser. Hold børn væk. Overhold batteriets polaritet. Brug kun tilbehør anbefalet af DEWALT.

Hvad gør jeg ved fejl under garanti?

Den fulde etårsgaranti dækker materiale- og produktionsfejl. Kontakt din forhandler eller et autoriseret DEWALT-reparationscenter med købsbevis. En 30-dages tilfredshedsgaranti giver mulighed for ombytning eller refusion.

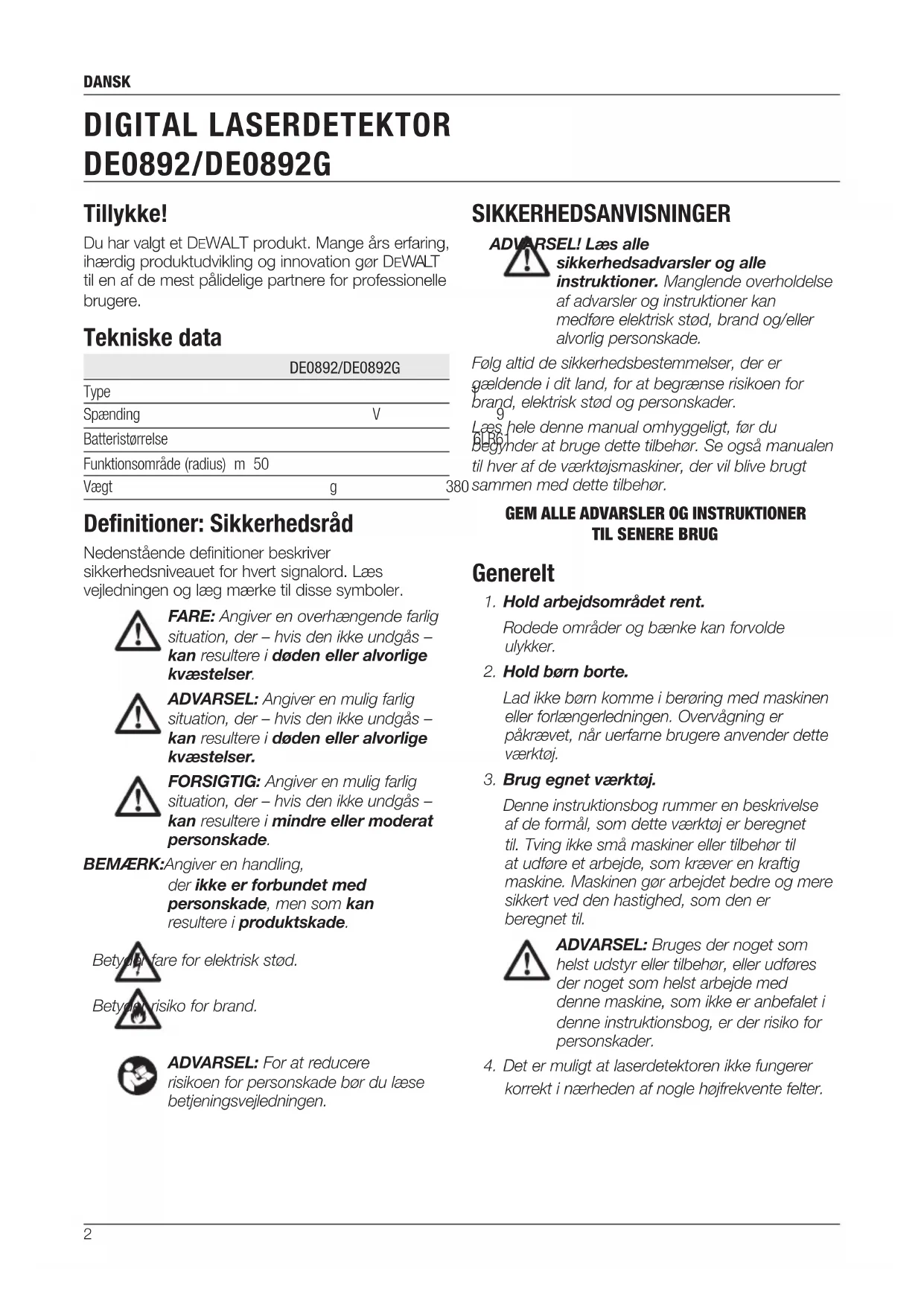

BRUGSANVISNING DE0892 DEWALT

Dansk (oversat fra original brugsvejledning) 2

Du har valgt et DEWALT produkt. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data

	DE0892/DE0892G
Type
Spænding	V
Batteristørrelse
Funktionsområde (radius) m 50
Vægt	g	3

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der – hvis den ikke undgås – kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der – hvis den ikke undgås – kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der – hvis den ikke undgås – kan resultere i mindre eller moderat personskade.

BEMAERK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betydet risiko for brand.

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.

SIKKERHEDSANVISNINGER

SEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

Følg altid de sikkerhedsbestemmelser, der er gældende i dit land, for at begrænse risikoen for brand, elektrisk stød og personskader. Læs hele denne manual omhyggeligt, før du begynder at bruge dette tilbehør. Se også manualen til hver af de værktøjsmaskiner, der vil blive brugt sammen med dette tilbehør.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Generelt

1. Hold arbejdsområdet rent.

Rodede områder og bænke kan forvolde ulykker.

1. Hold børn borte.

Lad ikke børn komme i berøring med maskinen eller forlængerledningen. Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj.

1. Brug egnet værktøj.

Denne instruktionsbog rummer en beskrivelse af de formål, som dette værktøj er beregnet til. Tving ikke små maskiner eller tilbehør til at udføre et arbejde, som kræver en kraftig maskine. Maskinen gør arbejdet bedre og mere sikkert ved den hastighed, som den er beregnet til.

ADVARSEL: Bruges der noget som helst udstyr eller tilbehør, eller udføres der noget som helst arbejde med denne maskine, som ikke er anbefalet i denne instruktionsbog, er der risiko for personskader.

1. Det er muligt at laserdetektoren ikke fungerer korrekt i nærheden af nogle højfrekvente felter.

Vigtig sikkerhedsvejledning for batterier

ADVARSEL: Batterier kan eksplodere eller lække og medføre kvæstelser eller brand. Sådan mindskes denne risiko:

• Følg omhyggeligt alle vejledninger og advarsler på batterimærkaten og emballagen.
• Isæt altid batterier med polerne vendt korrekt (+ og –), som angivet på batteriet og udstyret.
• Batteriets poler må ikke kortsluttes.
• Batterierne må ikke oplades.
• Nye og gamle batterier må ikke blandes. Udskift alle batterier samtidig med nye batterier af samme mærke og type.
• Fjern brugte batterier med det samme og bortskaf dem i overensstemmelse med lokal lovgivning.
• Batterier må ikke kastes i åben ild.
• Hold batterier uden for børns rækkevidde.
• Fjern batterierne, hvis enheden ikke skal anvendes i flere måneder.

Pakkens indhold

Pakken indeholder:

1 Digital laserdetektor
1 Beslag
1 Batteri
1 Brugsvejledning
- Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
- Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

ADVARSEL: Du må aldrig modificere dette tilbehør eller dele af det. Det kan medføre materiale- eller personskade.

a. LCD displayvindue
b. Højttaler
c. Dæksel til batterirum
d. Afmærkning af indhak
e. Strømknap

f. Volumenknap
g. Præcisionsknap
h. Magneter

i. Sensorvindue

j. Klampelås

k. Spor

I. Skinne

m. Lås

n. Låsehul
o. Klampegreb

Detektoren udsender både visuelle signaler gennem vinduet på LCD-displayet (a) og lydsignaler gennem højttaleren (b) for at indikere laserstrålens placering.

DEWALT digital laserdetektor kan bruges med eller uden detektorklemmen. Når den bruges med klemmen, kan detektoren placeres på en mire, nivellerstang, stolpe eller pæl.

TILSIGTET BRUG

DEWALT digital laserdetektor hjælper med at lokalisere en laserstråle, der udsendes af laseren i lyse omgivelser eller over lange afstande. Detektoren kan både bruges indenfor og udenfor, hvor det er svært at se laserstrålen.

Detektoren er udelukkende beregnet til brug med DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) linjelaseren og andre kompatible DEWALT linjelasere. Den er ikke beregnet til brug med roterende lasere.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Den digitale laserdetektor er et lasertilbehør til professionelle.

LAD IKKE børn komme i kontakt med tilbehøret og laseren. Overvågning er påkrævet, når uerfarne brugere anvender denne laser.

SAMLING OG JUSTERING

ADVARSEL: Se også manualen til hver af de værktøjsmaskiner, der vil blive brugt sammen med dette tilbehør.

Batterier (fig. 1)

Den digitale laserdetektor strømforsynes af et batteri på 9 volt. For at isætte det medfølgende batteri skal du løfte op i dækslet til batterirummet (c). Læg batteriet på 9 volt i rummet, mens du flugter batteriet som vist på det prægede ikon.

Detektorknapper (fig. 1)

Detektoren styres med tænd-/sluk-knappen (e) og lydstyrkeknappen (f).

Når der trykkes én gang på tænd-/sluk-knappen, tændes detektoren. Den øverste del af sensorvinduet viser ikonet for TÆNDT og lydstyrkeikonet.

DEWALT digital laserdetektor har også en automatisk slukfunktion. Hvis en laserstråle ikke rammer stråledetektionsvinduet, eller hvis der ikke trykkes på nogen knapper, vil detektoren slukke for sig selv efter ca. 5 minutter.

For at slukke for lydsignalet skal du trykke på knappen igen; lydstyrkeikonet forsvinder.

Detektoren tændes i den smalle nøjagtighedsindstilling (ikon vises i det nederste venstre hjørne). Tryk på nøjagtighedsknappen (g) én gang for at skifte til bred nøjagtighedsindstilling (ikon vises i det nederste hjørne).

Nøjagtighed

Detektoren har to nøjagtighedsindstillinger, bred og smal. I den brede indstilling giver detektoren en større tolerance for at indikere, at detektoren er "i niveau". I den smalle indstilling reduceres denne tolerance for en mere nøjagtig indikation af "i niveau".

For at få de mest nøjagtige resultater skal du påbegynde arbejdet med den brede indstilling og afslutte i den smalle indstilling.

Magneter

Magneterne (h) gør det muligt at montere detektoren på metalbælterne under installationen af et forsænket loft.

BETJENING

Brugsvejledning

ADVARSEL:

• Overhold altid sikkerhedsvejledningen og de gældende regler.
- Før tilbehøret bruges første gang, skal beskyttelsestapen fjernes fra skærmene.

Betjening af detektoren (fig. 1)

1. Opsæt og indstil laseren.
2. Tænd for detektoren ved at trykke på tænd-/sluk-knappen (e).
3. Stil detektoren, så sensor-vinduet (i) vender hen mod laserstrålen. Flyt detektoren op eller ned inden for strålens omtrentlige område, indtil du har centreret detektoren. For

information om displayvindueindikatorerne og lydsignalindikatorerne henvises til tabellen med titlen Indikatorer.

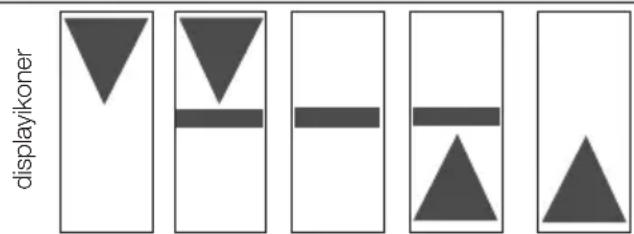

	INDIKATORER
	Over niveau	Lidt over niveau | niveau		Lidt under niveau	Under niveau
lydsignaler	hurtigt bip	hurtigt bip	konstant tone	langsomt bip	langsomt bip

displayikoner

1. Brug markeringshakkerne (d) til at markere laserstrålens position nøjagtigt.

Montering på en mire (fig. 1, 2)

1. For at sætte detektoren fast på en mire skal du først sætte detektoren fast på klemmen ved at trykke klemmeklinken ind (j). Skub klemmens spor (k) omkring skinnen (l) på detektoren, indtil klinken (m) på klemmen springer ind i klinkehullet (n) på detektoren.
2. Åbn klemmens kæber ved at dreje klemmeknappen (o) mod uret.
3. Placer detektoren i den påkrævede højde, og drej klemmeknappen med uret for at fastgøre klemmen til miren.
4. For at foretage højdejusteringer skal du blot løsne klemmen let, omplacere og stramme igen.

VEDLIGEHOLDELSE

Dit produkt er fremstillet til at fungere i meget lang tid med mindst mulig vedligeholdelse. For at produktet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at det behandles korrekt og rengøres jævnligt.

Detektorservice

Ud over batterier er der ingen dele i den digitale laserdetektor, der kan serviceres af brugeren. Skil ikke apparatet ad. Uautoriseret indgriben i laserdetektoren vil ugyldiggøre alle garantier.

Rengøring og opbevaring af detektor

- Snavs og fedt kan fjernes fra ydersiden af detektoren med en klud eller en blød, ikke-metallisk børste.

• DEWALT digital laserdetektor er regntæt, men kan ikke nedsænkes i vand. Man må ikke hælde vand på apparatet eller nedsænke den i vand.
• Det bedste opbevaringssted er et, der er køligt og tørt—væk fra sollys og for stærk varme eller kulde.

Fejlfinding af detektor

• Tryk og slip tænd-/sluk-knappen.
• Se efter, om batteriet sidder på plads og er i den korrekte position.
• Hvis detektoren er meget kold, skal du lade den varme op i et opvarmet område.
• Udskift batteriet på 9 volt. Tænd for apparatet.
• Hvis detektoren stadigvæk ikke tændes, skal du aflevere den på et DEWALT-servicecenter.

DER KOMMER INGEN LYD FRA DETEKTORENS H∅JTTALER

• Kontrollér, at detektoren er tændt.
• Tryk på lydstyrkeknappen. Den vil blive slået til og fra.
• Kontrollér, at laseren er tændt, og at den udsender en laserstråle.
• Hvis detektoren stadigvæk ikke udsender nogen lyd, skal du aflevere den på et DEWALT-servicecenter.

DETEKTOREN REAGERER IKKE PÅ STRÅLEN FRA ET ANDET LASERAPPARAT

• DEWALT digital laserdetektor er blevet udformet til kun at fungere med DW088, DW089, DW0811, DW0822, DW0851 DW088LR/LG; DCE088R/G; DCE089R/G; DCE0811R/G (Line) og visse andre kompatible linjelasere.

DETEKTOREN UDSENDER EN TONE, MEN LCD-DISPLAYVINDUET VIRKER IKKE

• Hvis detektoren er meget kold, skal du lade den varme op i et opvarmet område.
• Hvis LCD-displayvinduet stadigvæk ikke tændes, skal du aflevere detektoren på et DEWALT-servicecenter.

KLART LYS, DER SKINNER PÅ DETEKTOREN, FORÅRSAGER KONTINUERLIGT "I NIVEAU"-SIGNAL

- Ved meget intenst omgivende lys kan detektoren muligvis give en falsk eller forkert niveauindikation.

- Stil detektoren væk fra det intense lys eller skyg for sensorvinduet (i) for at genoptage normal drift.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse:

www.2helpU.com.

Batterier

Tag hensyn til miljøet, når du bortskaffer batterier. Henvend dig til de lokale myndigheder for en miljøansvarlig måde at bortskaffe batterier på.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises;
• Produktet returneres komplet med alle originale komponenter.

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU.com.

DIGITALER LASERDETEKTOR DE0892/DE0892G
